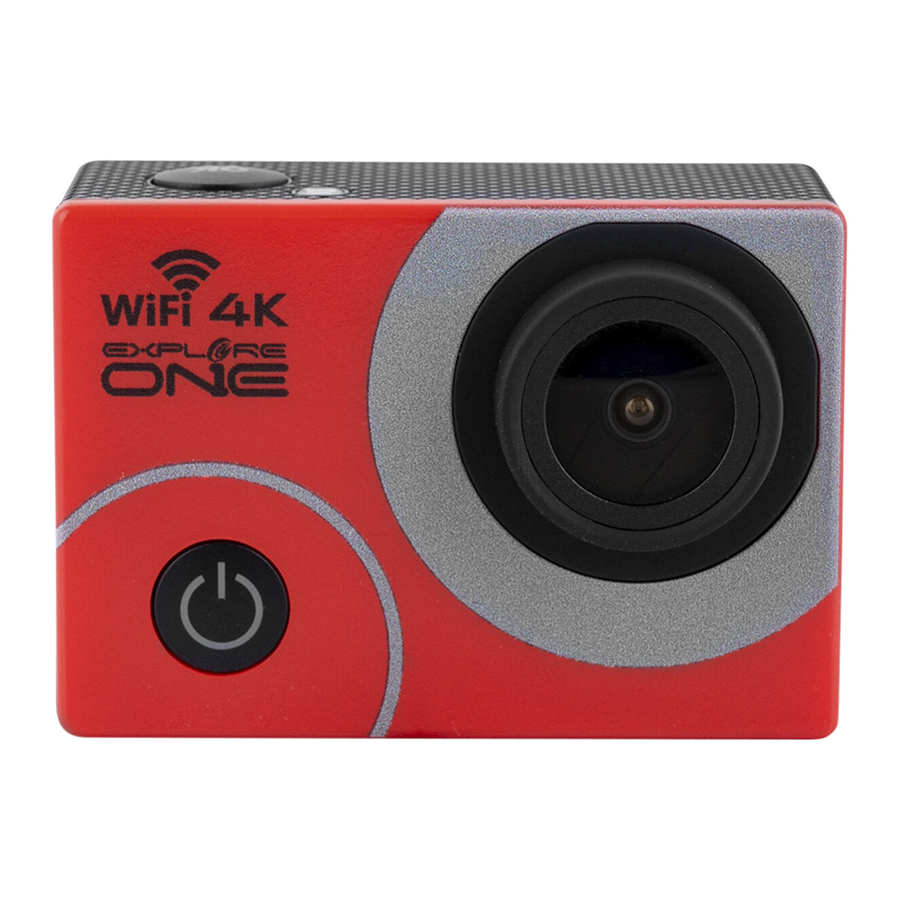

Jelajahi Manual Kamera Aksi WiFi One 4K

Produk ini adalah perangkat perekam video gerak digital definisi tinggi yang disesuaikan dengan permintaan pasar. Produk ini memiliki berbagai fitur terdepan di industri termasuk perekaman video, pemotretan foto, perekaman audio, tampilan video, dan baterai isi ulang, yang membuatnya sempurna untuk perekaman data kendaraan, pemotretan foto, olahraga luar ruangan, penyelidikan air dalam.

BAHAYA TERSEDAK — Bagian-bagian kecil.
Tidak untuk anak di bawah 3 tahun.

Tentang Buku Petunjuk Ini

Harap baca petunjuk keselamatan dan petunjuk pengoperasian dengan cermat sebelum digunakan. Simpan petunjuk ini untuk penggunaan kembali di kemudian hari. Saat perangkat dijual atau diberikan kepada orang lain, buku petunjuk harus diberikan kepada pemilik/pengguna produk yang baru.

Baca petunjuk keselamatan ini sebelum menggunakan perangkat Anda dan simpan untuk referensi di masa mendatang. Produk ini hanya ditujukan untuk penggunaan pribadi. Produk ini dikembangkan sebagai media elektronik untuk penggunaan layanan multimedia.

Petunjuk Keselamatan Penting

1. Baca petunjuk ini.
2. Simpan petunjuk ini.
3. Perhatikan semua peringatan.
4. Ikuti semua petunjuk.
5. Simpan perangkat di tempat sejuk, kering, dan tahan debu.
6. Jangan gunakan alat ini di dekat air kecuali unit tertutup rapat di dalam wadah kedap air.
7. Bersihkan hanya dengan kain kering.
8. Jangan pernah menyentuh permukaan lensa dengan jari Anda.
9. Jangan halangi lubang ventilasi apa pun. Pasang sesuai dengan petunjuk pabrikan.
10. Jangan pernah mengarahkan lensa kamera langsung ke Matahari. Melakukannya dapat merusak sensor gambar.
11. Jangan letakkan atau simpan perangkat di dekat sumber panas seperti radiator, kisi-kisi panas, kompor, atau peralatan lain (termasuk amplifier) yang menghasilkan panas.
12. Jangan kalahkan tujuan keselamatan dari steker terpolarisasi atau tipe arde. Steker terpolarisasi memiliki dua bilah dengan satu bilah lebih lebar dari yang lain. Steker tipe arde memiliki dua bilah dan cabang arde ketiga. Bilah lebar atau cabang ketiga disediakan untuk keselamatan Anda. Jika steker yang disediakan tidak masuk ke stopkontak Anda, konsultasikan dengan teknisi listrik untuk penggantian stopkontak yang sudah usang.
13. Kabel pengisi daya harus selalu mudah dijangkau.
14. Saat mengisi daya, jauhkan produk dan kabel daya dari jangkauan anak-anak untuk mencegah mati lemas atau sengatan listrik yang tidak disengaja.
15. Lindungi kabel daya agar tidak terinjak atau terjepit, terutama pada steker, stopkontak, dan titik keluarnya dari peralatan.
16. Jika terjadi panas berlebih, asap, atau bau tidak sedap dalam proses pengisian daya, segera cabut perangkat Anda untuk mencegah kebakaran.
17. Jika kabel pengisi daya rusak, mintalah perbaikan oleh pabrikan, layanan mereka, atau orang yang memiliki kualifikasi serupa untuk menghindari bahaya apa pun.
18. Mengganti baterai secara tidak benar atau dengan baterai yang tidak sama jenis atau setara dapat menyebabkan ledakan.
19. Baterai tidak boleh terkena panas berlebihan seperti sinar matahari, api, atau sumber panas apa pun seperti radiator, kisi-kisi panas, kompor, atau peralatan lain (termasuk amplifier) yang menghasilkan panas.
20. Baterai harus dipasang sesuai dengan polaritas.
21. Baterai harus dibuang dengan aman. Selalu gunakan tempat pengumpulan yang disediakan (periksa dengan dealer Anda) untuk melindungi lingkungan.
22. Baterai yang tidak dapat diisi ulang tidak boleh diisi ulang.
23. Baterai isi ulang harus dikeluarkan dari unit sebelum diisi daya, dan hanya boleh diisi daya di bawah pengawasan orang dewasa.
24. Jangan melakukan korsleting pada terminal suplai.
25. Hanya gunakan perlengkapan/aksesori yang ditentukan oleh pabrikan atau dijual bersama peralatan. Saat troli digunakan, berhati-hatilah saat memindahkan kombinasi troli/peralatan untuk menghindari cedera akibat terjungkir.
26. Cabut peralatan ini selama badai petir atau saat tidak digunakan dalam waktu lama.
27. Serahkan semua servis ke personel servis yang berkualifikasi. Servis diperlukan jika peralatan telah rusak dengan cara apa pun, seperti kabel atau steker catu daya rusak, cairan tumpah atau benda jatuh ke dalam peralatan, peralatan terkena hujan atau lembap, tidak beroperasi secara normal, atau terjatuh.
28. Jangan memaparkan unit ke benda magnet yang kuat atau gelombang radio yang kuat. Medan magnet yang kuat dapat menyebabkan kerusakan produk atau kerusakan pada gambar dan suara.
29. Jika unit tidak dioperasikan dalam waktu lama, periksa apakah kamera beroperasi secara normal atau tidak sebelum menggunakan kamera lagi.
30. Selalu cadangkan atau unduh data apa pun dari kartu memori apa pun sebelum digunakan kembali. Disarankan agar Anda menguji kartu memori apa pun untuk memastikan kartu tersebut menyimpan data dengan benar sebelum sesi pencitraan apa pun.
31. Harap pilih kartu Micro SD bermerek. Kartu netral tidak dijamin berfungsi normal.
32. Jangan letakkan kartu Micro SD di dekat benda magnet yang kuat untuk menghindari kehilangan data.

Peringatan Umum

• Risiko tersedak! — Jauhkan bahan kemasan, seperti kantong plastik dan karet gelang, dari jangkauan anak-anak, karena bahan-bahan ini menimbulkan bahaya tersedak. Produk ini berisi bagian-bagian kecil yang dapat ditelan oleh anak-anak.
• Asam baterai yang bocor dapat menyebabkan luka bakar kimia! Hindari kontak asam baterai dengan kulit, mata, dan selaput lendir. Jika terjadi kontak, segera bilas area yang terkena dengan banyak air dan dapatkan bantuan medis.
• Risiko sengatan listrik! — Jangan pernah menekuk, menjepit, atau menarik kabel daya dan penghubung, ekstensi, dan adaptor. Lindungi kabel dari ujung tajam dan panas. Sebelum beroperasi, periksa perangkat, kabel, dan sambungan apakah ada kerusakan. Jangan pernah menggunakan unit yang rusak atau unit dengan kabel daya yang rusak. Bagian yang rusak harus segera ditukar oleh pusat layanan resmi.
• Risiko kerusakan properti! — Jangan membongkar perangkat. Jika terjadi kerusakan, hubungi dealer Anda. Dealer akan menghubungi Pusat Layanan dan dapat mengirim perangkat untuk diperbaiki, jika perlu.
• Jangan memaparkan perangkat ke suhu tinggi! Gunakan hanya adaptor daya yang disertakan. Jangan melakukan korsleting pada perangkat atau membuangnya ke dalam api. Panas berlebihan atau penanganan yang tidak tepat dapat memicu korsleting, kebakaran, atau ledakan.
• Jangan mengganggu koneksi data yang sedang berlangsung ke komputer sebelum semua data ditransfer! Ini dapat menyebabkan kehilangan data yang tidak menjadi tanggung jawab pabrikan.

RISIKO LEDAKAN JIKA BATERAI DIGANTI DENGAN JENIS YANG SALAH.

Pembuangan baterai ke dalam api atau oven panas, atau penghancuran atau pemotongan baterai secara mekanis, yang dapat mengakibatkan ledakan.

Meninggalkan baterai di lingkungan sekitar dengan suhu yang sangat tinggi yang dapat mengakibatkan ledakan atau kebocoran cairan atau gas yang mudah terbakar.

Baterai yang terkena tekanan udara yang sangat rendah yang dapat mengakibatkan ledakan atau kebocoran cairan atau gas yang mudah terbakar.

Catatan tentang Pembersihan

Matikan kamera. Bersihkan lensa mata dan/atau lensa hanya dengan kain lembut yang tidak berbulu (misalnya, kain mikrofiber). Untuk menghindari goresan pada lensa, gunakan hanya tekanan lembut dengan kain pembersih. Gunakan hanya kain kering untuk membersihkan bagian luar perangkat. Untuk menghindari kerusakan pada elektronik, jangan gunakan cairan pembersih apa pun. Bersihkan wadah pelindung setelah digunakan dengan air bersih dan keringkan secara menyeluruh.

Pembuangan

Buang bahan kemasan dengan benar, sesuai dengan jenisnya, seperti kertas atau karton. Hubungi layanan pembuangan limbah setempat atau otoritas lingkungan untuk informasi tentang pembuangan yang benar.

Baterai terintegrasi hanya boleh dilepas untuk dibuang. Membuka wadah perangkat dapat merusak unit. Kosongkan baterai sepenuhnya sebelum dibuang. Lepaskan semua sekrup di wadah dan buka wadah perangkat. Lepaskan sambungan ke baterai dan lepaskan. Tutup kontak terbuka dengan selotip dan kemas baterai sedemikian rupa sehingga tidak dapat bergeser dalam kemasan.

CAN ICES-3 (B)/NMB-3(B)
IC: 26040-8883021

Peralatan digital Kelas B ini sesuai dengan ICES-003 Kanada.

Perangkat ini sesuai dengan standar RSS bebas lisensi Industry Canada.

Pengoperasian tunduk pada dua kondisi berikut: (1) perangkat ini tidak boleh menyebabkan interferensi, dan (2) perangkat ini harus menerima interferensi apa pun, termasuk interferensi yang dapat menyebabkan pengoperasian perangkat yang tidak diinginkan.

Perangkat ini sesuai dengan RSS-247 dari industry Canada, Pengoperasian tunduk pada kondisi bahwa perangkat ini tidak menyebabkan interferensi berbahaya.

Petunjuk Peralatan Radio
Deklarasi untuk Kepatuhan UE Pita Frekuensi Operasi/Daya RF Maks. yang ditransmisikan: 2412-2472MHz, 9,7dBm. Dengan ini, [Explore Scientific LLC] menyatakan bahwa peralatan radio [88-83021] sesuai dengan Direct 2014/53/EU.

Teks lengkap deklarasi kesesuaian UE tersedia di alamat internet berikut:

https://explorescientificusa.com/pages/explore-documents

FCC ID: 2ASJU88-83021

Perubahan atau modifikasi yang tidak secara tegas disetujui oleh pihak yang bertanggung jawab atas kepatuhan dapat membatalkan wewenang pengguna untuk mengoperasikan peralatan. Catatan: Peralatan ini telah diuji dan dinyatakan memenuhi batasan untuk perangkat digital Kelas B, sesuai dengan bagian 15 dari Aturan FCC. Batasan ini dirancang untuk memberikan perlindungan yang wajar terhadap interferensi berbahaya yang digunakan sesuai dengan petunjuk, dapat menyebabkan interferensi berbahaya pada komunikasi radio. Namun, tidak ada jaminan bahwa interferensi tidak akan terjadi pada instalasi tertentu. Jika peralatan ini menyebabkan interferensi berbahaya pada penerimaan radio atau televisi, yang dapat ditentukan dengan mematikan dan menghidupkan peralatan, pengguna dianjurkan untuk mencoba memperbaiki interferensi dengan satu atau beberapa tindakan berikut:.

• Ubah arah atau pindahkan lokasi antena penerima.
• Hubungkan peralatan ke stopkontak pada sirkuit yang berbeda dari yang terhubung ke penerima.
• Konsultasikan dengan dealer atau teknisi radio/TV berpengalaman untuk mendapatkan bantuan.
• Tingkatkan jarak antara peralatan dan penerima.

Perangkat ini sesuai dengan Bagian 15 dari Aturan FCC. Pengoperasian tunduk pada dua kondisi berikut: (1) perangkat ini tidak boleh menyebabkan interferensi berbahaya, dan (2) perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tidak diinginkan.

Pernyataan SAR FCC

Peralatan ini mematuhi batasan paparan radiasi FCC yang ditetapkan untuk lingkungan yang tidak terkendali. Pengguna akhir harus mengikuti petunjuk pengoperasian khusus untuk memenuhi kepatuhan paparan RF. Pemancar ini tidak boleh ditempatkan bersama atau beroperasi bersama dengan antena atau pemancar lain.

Perangkat portabel dirancang untuk memenuhi persyaratan paparan gelombang radio yang ditetapkan oleh Federal Communications Commission (USA). Persyaratan ini menetapkan batas SAR 1,6 W/kg rata-rata di atas satu gram jaringan. Nilai SAR tertinggi yang dilaporkan berdasarkan standar ini selama sertifikasi produk untuk digunakan saat dikenakan dengan benar di tubuh.

Pernyataan SAR IC

Peralatan ini mematuhi batas paparan radiasi ISED yang ditetapkan untuk lingkungan yang tidak terkendali. Pengguna akhir harus mengikuti petunjuk pengoperasian khusus untuk memenuhi kepatuhan paparan RF. Pemancar ini tidak boleh ditempatkan bersama atau beroperasi bersama dengan antena atau pemancar lain.

Perangkat portabel dirancang untuk memenuhi persyaratan paparan gelombang radio yang ditetapkan oleh ISED. Persyaratan ini menetapkan batas SAR 1,6 W/kg rata-rata di atas satu gram jaringan. Nilai SAR tertinggi yang dilaporkan berdasarkan standar ini selama sertifikasi produk untuk digunakan saat dikenakan dengan benar di tubuh.

ISI

1. Kamera 4K

2. Casing Kedap Air

3. Dudukan Perekat Datar

4. Dudukan Batang/Tiang Pegangan

5. Dudukan Rumah Bingkai

6. Tali

7. Sekrup Jempol Panjang
8. Gesper Pelepas Cepat

9. Dudukan Pivot

10. Sekrup Jempol Pendek

11. Kabel USB

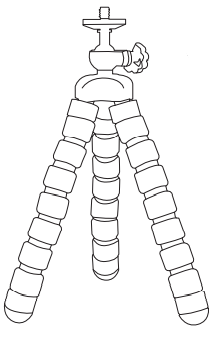

12. Tripod

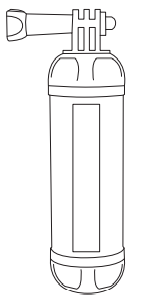

13. Pegangan Mengambang

14. Kartu MicroFlash dan Adaptor


INSTRUKSI

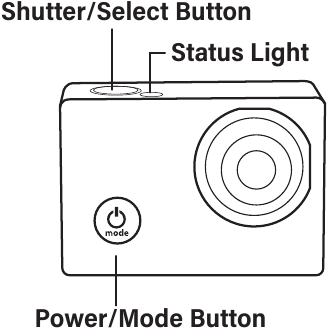

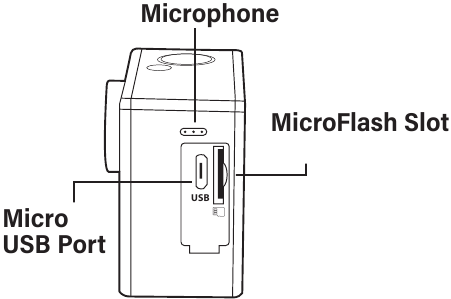

Fitur Produk

1. Casing tahan air yang memungkinkan Anda merekam olahraga air yang menarik; tahan air hingga 30 meter di bawah air
2. Layar 2 inci (50.8mm) yang menampilkan dan memutar ulang video menarik yang direkam.
3. Mendukung kartu penyimpanan hingga maksimal 64GB.
4. Teknologi kendali jarak jauh WiFi terbaru, aplikasi perangkat pintar dapat mengontrol kamera dan mengunduh video dan foto.
5. Beberapa format perekaman video: 4K/2.7K/1080P/720P
6. Lensa sudut lebar 140°.

Pengoperasian

1. Memasukkan kartu MicroFlash
   Catatan: Untuk kinerja terbaik, harap pilih kartu MicroFlash bermerek dan format di komputer Anda sebelum digunakan. Kartu tanpa merek tidak dijamin berfungsi dengan sempurna.
   Masukkan kartu MicroFlash dengan label menghadap layar.

   Gunakan kartu memori merek yang memenuhi persyaratan ini:
   1. microSD, microSDHC
   2. Peringkat kecepatan Kelas 10
   3. Kartu MicroFlash hingga 64GB
2. Pengisian Daya
   1. Terhubung ke komputer atau adaptor daya melalui kabel USB untuk pengisian daya.
   2. Pengisian daya kamera aksi dapat dilakukan bahkan saat dimatikan.

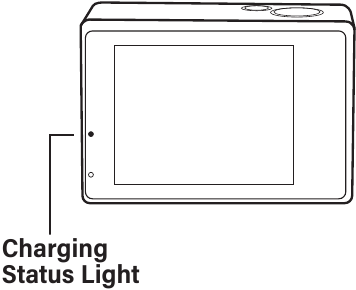

   3. Saat sedang mengisi daya, lampu indikator merah akan menyala, dan saat pengisian daya selesai, lampu akan mati.
3. Menghidupkan dan mematikan kamera
   Tekan dan tahan tombol daya selama tiga hingga lima detik untuk menghidupkan atau mematikan kamera.
4. Pengalihan Mode
   1. Tekan tombol [Power On-Off / mode] (Daya Hidup-Mati / mode) berulang kali untuk beralih melalui mode kamera.

Mode kamera		Deskripsi
	Mode perekaman video	Perekaman video/Gerakan lambat
	Mode pengambilan foto	Pengatur waktu otomatis/Foto beruntun/Otomatis
	Mode pemutaran	Putar Video dan Foto
	Pengaturan	Sesuaikan semua pengaturan kamera

5. Cara merekam video dan mengonfigurasi pengaturan perekaman
   1. Perekaman Video
      Hidupkan kamera. Anda akan memulai dengan mode perekaman video. Masukkan kartu MicroFlash dan mulai merekam dengan menekan "OK". Tekan "OK" lagi jika Anda ingin menghentikan perekaman.
   2. Pengambilan foto
      Beralih ke mode pengambilan foto dengan menekan []. Tekan "OK" untuk mengambil foto.
   3. Gerakan Lambat
      1. Dari menu, buka pengaturan video.
      2. Pilih opsi gerakan lambat.
      3. Pilih opsi "720P 120" atau "1080P 60". Kamera sekarang akan mengambil video pada 120 atau 60 bingkai per detik dan memutarnya kembali pada 30 bingkai per detik.
   4. Pemutaran
      1. Pastikan kamera berada di menu pemutaran.
      2. Tekan tombol "UP" (ATAS) atau "DOWN" (BAWAH) untuk memilih file.
      3. Tekan tombol "OK" untuk memutar video yang dipilih.
      4. Tekan lama tombol "OK", sebuah perintah akan muncul yang menanyakan, "Delete this file?" (Hapus file ini?). Anda dapat menghapus file di sini.
   5. Pengaturan
      Beralih ke mode pengaturan dengan menekan []. Akan ada ikon di tengah. Tekan tombol "OK", "UP" (ATAS), atau "DOWN" (BAWAH) untuk mengatur.
   6. Penyimpanan dan Pemutaran File
      Kabel USB hanya untuk mengisi daya kamera.
      Keluarkan kartu MicroFlash dari kamera dan akses gambar di komputer dengan pembaca kartu untuk pemutaran dan penyimpanan.
6. Menghubungkan ke WiFi
   Untuk menghubungkan kamera ke perangkat pintar Android atau Apple iOS, ikuti langkah-langkah ini:
   1. Unduh aplikasi XDV dari toko aplikasi di perangkat pintar Anda dan instal.

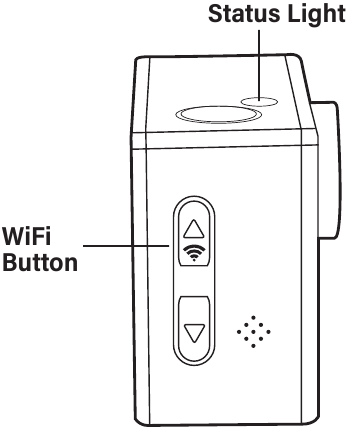

   2. Hidupkan kamera dan tekan tombol WiFi di sisi perangkat. Logo WiFi akan muncul di layar.
   3. Menggunakan pengaturan WiFi perangkat pintar Anda, cari koneksi WiFi kamera. Akan muncul sebagai SSID: EXPLOREONE diikuti oleh nomor seri kamera. Kata sandi default adalah 1234567890.
   4. Setelah terhubung, aplikasi XDV dapat digunakan untuk melihat gambar secara waktu nyata. Aplikasi ini juga dapat digunakan untuk mengontrol fungsi video kamera, mengambil foto, dan mengunduh konten langsung ke perangkat Anda.
      Harap Catatan: Instruksi untuk melihat dan menyimpan video di ponsel.
      Video di aplikasi XDV dapat disimpan langsung ke ponsel Anda.

Sinyal WiFi tidak stabil?
Sinyal WiFi rentan terhadap gangguan, pastikan ponsel tidak dipegang terlalu jauh dari kamera untuk mencegah hilangnya sinyal.

Tidak dapat terhubung ke WiFi?
Pertama, pastikan WiFi perangkat pintar Anda dihidupkan. Tekan tombol daya pada kamera dan tekan tombol WiFi di sisi perangkat. Logo WiFi akan muncul di layar. Jika tidak ada koneksi, disarankan untuk mematikan dan menghidupkan kembali kamera dan perangkat pintar Anda, lalu ulangi langkah-langkahnya. Periksa juga pembaruan aplikasi.

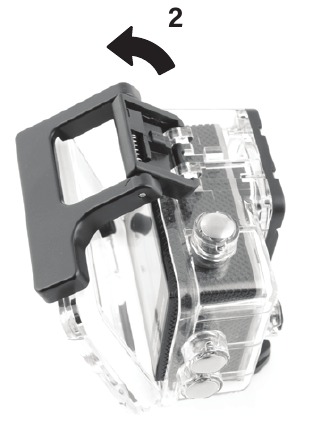

Cara Membuka dan Menutup Casing Tahan Air

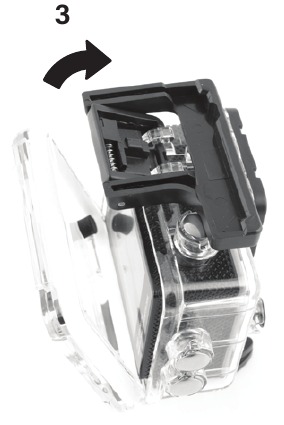

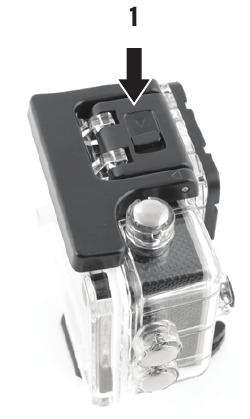

Cara Membuka:

Tekan dan tahan tombol (1) lalu gunakan panah (2) untuk membuka klem (3).

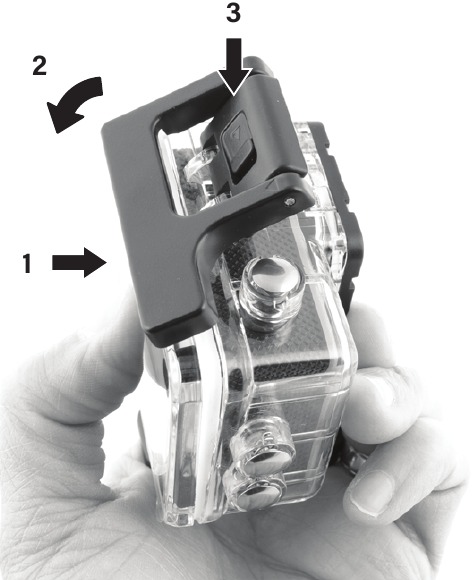

Cara Menutup:

Tekan pintu casing sepenuhnya ke bawah (1) lalu jepitkan klem ke engsel (2).

Sekarang, cukup tekan klem ke bawah (3) untuk menutup.

Contoh Dudukan Dasar

Kamera 4K

Casing Tahan Air

Gesper Pelepasan Cepat

Dudukan Perekat Datar

---

Kamera 4K

Dudukan Rangka Bingkai

Dudukan Pivot

Gesper Pelepasan Cepat

Dudukan Perekat Datar

Contoh Pemasangan Helm

Kamera 4K

Kotak Kedap Air

Gesper Pelepas Cepat

Dudukan Perekat Datar

Tali

---

Kamera 4K

Dudukan Rumah Rangka

Gesper Pelepas Cepat

Dudukan Perekat Datar

Tali

Contoh Pemasangan Tiang/Sepeda

Kamera 4K

Kotak Kedap Air

Dudukan Pivot

Dudukan Batang/Tiang Pegangan

---

Kamera 4K

Dudukan Rumah Rangka

Dudukan Pivot

Dudukan Batang/Tiang Pegangan

Contoh Tripod

Kamera 4K

Dudukan Rumah Rangka

Tripod

---

Kotak Kedap Air

Gesper Pelepas Cepat

Dudukan Perekat Datar

Contoh Pegangan Mengambang

Kamera 4K

Kotak Kedap Air

Pegangan Mengambang

Data Teknis

Tampilan	Layar inci 2.0 (50.8 mm)
Lensa	Sudut lebar 140°
Kotak kedap air	Hingga 30 m (100 ft)
Opsi bahasa	English/Traditional Chinese/Simplified Chinese/Russian/Portuguese/Spanish/Japanese/German/French/Polish/Italian
Resolusi foto	20 M (dengan interpolasi) 16 M (dengan interpolasi) 12 M (dengan interpolasi) 8 M 5 M
Resolusi video	4K @ 30FPS (dengan interpolasi) 2.7K @ 30FPS (dengan interpolasi) 1080p @ 60FPS 1080p @ 30FPS 720p @ 120FPS 720p @ 60FPS
Format video	MP4
Format kompresi video	H.264
Penyimpanan	Kartu Micro Flash hingga 64 GB
Mode pemotretan	Pewaktu otomatis (3d/5d/10d/20d) Otomatis (3d/10d/15d/20d/30d) Foto Beruntun (3P/D, 5P/D, 10P/D)
Frekuensi sumber optik	50Hz/60Hz
Antarmuka USB	USB 2.0
Tegangan terukur	DC 5 V ⎓ 1 A
Kapasitas baterai	Li-ion 3.7V ⎓ 750 mAh
Waktu perekaman	Sekitar 90 menit (pada 4K)
Waktu pengisian daya	Sekitar 3-4 jam
Dimensi	2.33 x 1.62 x 1.19 inci (59.3 x 41.1 x 30.2 mm)
Sistem operasi	Windows/Linux/Unix/Win7/Mac OS
Fungsi WiFi	Ya

Catatan: Spesifikasi dapat berubah karena peningkatan atau pembaruan.
Harap anggap produk sebenarnya sebagai standar.

#88-83021
©2021 Explore Scientific, LLC.
1010 S 48th Street, Springdale, AR 72762
Semua hak dilindungi undang-undang.
explorescientificusa.com | 866.252.3811
Buatan China.
