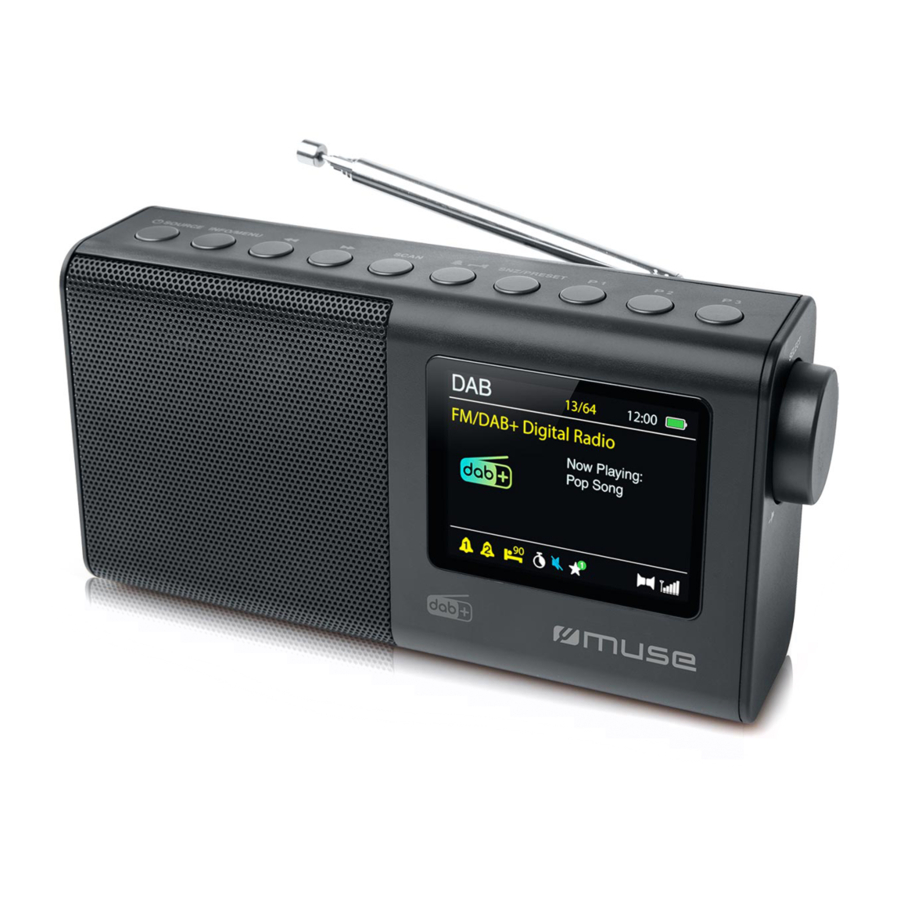

Muse M-117 DB - Manual Radio Portabel DAB+/ FM

Isi

1 LOKASI DAN DESKRIPSI KONTROL
2 SUMBER DAYA
3 MENGHIDUPKAN/MEMATIKAN UNIT
4 MEMILIH FUNGSI
5 MENYESUAIKAN VOLUME
6 MENGATUR WAKTU DAN TANGGAL
7 MENDENGARKAN RADIO DAB/DAB+
8 MENDENGARKAN RADIO FM
9 MENGATUR ALARM DAN MODE ALARM
10 FUNGSI TIDUR
11 MENU PENGATURAN
12 MENGGUNAKAN HEADPHONE / EARPHONE
13 MENGHUBUNGKAN SUMBER BANTU
14 SPESIFIKASI TEKNIS
15 INFORMASI KESELAMATAN
16 Referensi
17 Unduh manual
18 Dalam Bahasa Lain

LOKASI DAN DESKRIPSI KONTROL

Harap baca instruksi dengan saksama sebelum mengoperasikan unit.

SOURCE (Sumber): Untuk menghidupkan/mematikan unit, Untuk memilih mode FM, AUX atau DAB
INFO/MENU: Untuk meninjau informasi yang dikirimkan oleh stasiun radio, Untuk mengakses menu utama
: Lewati /Cari/Penyetelan
SCAN (Pindai) Pindai otomatis & penyimpanan
: Untuk mengatur alarm, Untuk tertidur dengan radio
SNZ/PRESET (Atur): Pengulangan alarm interval, Atur stasiun radio; Dengarkan stasiun yang telah diatur
P1,2,3: Tombol preset cepat
SELECT (Pilih) , pengaturan naik / turun; Untuk mengonfirmasi pilihan/ pengaturan, Untuk menyesuaikan volume
Layar TFT
Antena teleskopik putar
Kompartemen baterai
Jack DC IN
Jack AUX IN
Jack Telepon

SUMBER DAYA

ADAPTOR AC
Adaptor AC yang disertakan cocok untuk digunakan pada sumber daya utama AC AC 100-240V 50/60Hz dan hanya boleh disambungkan ke sumber daya utama dalam parameter ini.

Adaptor AC yang disertakan dengan unit ini hanya untuk penggunaannya. Jangan gunakan dengan yang lain peralatan.
Matikan unit sebelum mencabut adaptor AC dari unit untuk menghindari unit rusak.
Saat unit tidak akan digunakan dalam waktu lama, lepaskan adaptor AC dari stopkontak AC.
Pastikan untuk menggunakannya di dekat stopkontak dan mudah diakses. Jika terjadi malfungsi, segera cabut steker dari stopkontak.
Adaptor AC digunakan sebagai perangkat pemutus. Itu harus tetap mudah dioperasikan dan tidak boleh terhalang selama penggunaan yang dimaksudkan. Untuk memutuskan sepenuhnya peralatan dari sumber listrik utama, adaptor AC peralatan harus diputuskan dari stopkontak utama sepenuhnya.
Jangan pernah menggunakan adaptor AC yang rusak, arahkan kabel daya dengan cara yang aman dan pastikan tidak terkena jebakan atau jepitan. Jika kabel daya rusak, hubungi agen servis yang berkualifikasi.
Adaptor AC harus dicabut dari jack DC agar unit dapat berjalan pada baterai.

OPERASI BATERAI

Lepaskan pintu kompartemen baterai dengan menekan ibu jari ke area yang ditunjukkan pada pintu baterai dan kemudian angkat pintu keluar dari kabinet.
Sebelum memasukkan baterai, perhatikan polaritas (+ dan -) baterai, lalu hubungkan polaritas ke diagram yang terukir di dalam kompartemen baterai, masukkan 4 x 1.5V, baterai R6/UM-3/"AA" (tidak disertakan) ke dalam kompartemen.
Ganti pintu kompartemen.

Sebelum membuang baterai apa pun, konsultasikan dengan distributor Anda yang mungkin dapat mengambilnya kembali untuk daur ulang khusus.

CATATAN:

Jangan pernah mengisi ulang baterai, memanaskannya, atau membongkarnya.
Untuk menghindari kebocoran, selalu keluarkan baterai saat unit tidak akan digunakan untuk jangka waktu yang lama.
Untuk kinerja optimal, baterai alkaline direkomendasikan. Baterai ini harus diganti setiap enam bulan.
Baterai perlu diganti ketika: Ikon baterai pada layar menjadi merah, volume berkurang, atau suara terdistorsi selama pengoperasian.

Bahaya ledakan jika baterai diganti secara tidak benar. Ganti hanya dengan jenis yang sama atau setara.

Catatan: (Hanya mode Aux) Dalam perhatian penghematan energi, ketika pemutaran telah mencapai akhir atau tidak diputar, unit akan mati secara otomatis setelah 15 menit.

MENGHIDUPKAN/MEMATIKAN UNIT

Dalam mode siaga, tekan dan tahan untuk menghidupkan unit. Tekan dan tahan untuk mematikan unit.

MEMILIH FUNGSI

Saat unit hidup, tekan tombol SOURCE (Sumber) berulang kali untuk memilih mode yang diinginkan: FM, AUX atau DAB.

MENYESUAIKAN VOLUME

Untuk menambah atau mengurangi tingkat suara, putar tombol SELECT (Pilih) searah jarum jam atau berlawanan arah jarum jam.
Catatan: Untuk menghemat masa pakai baterai, volume maksimum dalam mode baterai bukanlah daya keluaran speaker penuh. Harap sambungkan adaptor AC untuk memiliki daya penuh.

MENGATUR WAKTU DAN TANGGAL

Pertama kali Anda mendengarkan radio DAB/DAB+, waktu dan tanggal produk Anda akan disinkronkan secara otomatis dengan siaran oleh layanan DAB/DAB+ dalam mode 24 jam, yang sejalan dengan daylight saving, jadi tidak perlu mengatur waktu dan tanggal secara manual.

Jika Anda ingin mengatur waktu dan tanggal secara manual, hidupkan radio dan ikuti langkah-langkah di bawah ini:

Dalam mode siaga, tekan dan tahan tombol MENU untuk mengakses menu pengaturan <Waktu>.
Putar kenop SELECT untuk menggulir ke "Setel Waktu/Tanggal", tekan kenop SELECT untuk masuk ke menu pengaturan waktu.
Gunakan kenop SELECT untuk mengatur waktu (HH:MM) dan tanggal (DD/MM/YYYY) (Putar kenop SELECT untuk menyesuaikan pengaturan; lalu tekan kenop SELECT untuk mengonfirmasi.)

Saat Anda mengonfirmasi waktu, layar kembali ke menu pengaturan <Waktu>, Anda dapat memutar kenop SELECT (Pilih) atau menggunakan tombol untuk mengatur yang berikut, lalu tekan kenop SELECT (Pilih) untuk mengonfirmasi.

** Pembaruan waktu:
Pembaruan Otomatis: otomatis memperbarui waktu dari radio. Tidak Ada Pembaruan: waktu tidak diperbarui
** Atur 12/24 jam: Tampilan jam 12/ 24 jam
** Atur Format Tanggal: DD/MM/YYYY atau MM/DD/YYYY.
Catatan: Saat melakukan pengaturan di menu, tekan tombol MENU untuk kembali ke langkah sebelumnya.

MENDENGARKAN RADIO DAB/DAB+

Tekan tombol SOURCE (Sumber) berulang kali untuk memilih mode DAB. Radio akan mulai pemindaian otomatis untuk stasiun DAB/DAB+ jika ini pertama kalinya menggunakan unit. Layar akan berubah menjadi "Memindai......". Bilah kemajuan akan menunjukkan kemajuan pemindaian dan jumlah stasiun yang ditemukan selama pemindaian juga akan ditampilkan.
Setelah pemindaian selesai, radio akan memilih stasiun pertama yang tersedia dan mulai menyiarkan. Stasiun terdaftar dalam urutan numerik dan kemudian abjad secara default.
Catatan: Daftar stasiun radio DAB/DAB+ disimpan dalam memori sehingga saat Anda menghidupkan radio Anda berikutnya, pencarian stasiun tidak terjadi. Dimungkinkan untuk memindai stasiun secara manual dengan menekan tombol SCAN (Pindai).
Tekan dan tahan tombol SELECT (Pilih), daftar stasiun ditampilkan, putar SELECT tombol atau menggunakan tombol untuk memilih stasiun yang Anda inginkan, tekan SELECT (Pilih) untuk mengonfirmasi. Akan ada sedikit penundaan saat radio Anda menyetel ke stasiun yang Anda pilih.

Catatan:

Jika tidak ada siaran yang ditemukan oleh pemindaian DAB/DAB+, "Tidak Ada Stasiun DAB" muncul di layar.
Untuk penerimaan yang lebih baik, perpanjang antena teleskopik atau lakukan pemindaian penuh lagi di tempat lain.
Selama operasi pencarian, tingkat suara secara otomatis diredam.

MENDENGARKAN RADIO FM

Dalam mode radio FM, Tekan tombol untuk penyetelan manual, tekan dan tahan atau untuk pencarian otomatis.

Catatan: Untuk penerimaan yang lebih baik, perpanjang antena.

STASIUN PRESET (Atur)
Unit ini dapat menyimpan 10 stasiun FM dan 10 DAB/DAB+.

Penyimpanan manual

Tekan tombol SOURCE (Sumber) berulang kali untuk memilih mode FM atau DAB.
Pilih stasiun radio.
Tekan dan tahan tombol PRESET (Atur) untuk masuk ke mode penyimpanan preset.
Gunakan tombol atau untuk memilih saluran preset.
Catatan: Jika Anda memilih stasiun yang belum dialokasikan, "Kosong" akan ditampilkan.
Jika stasiun telah dialokasikan sebelumnya, frekuensi FM atau nama stasiun DAB akan ditampilkan.
Tekan tombol SELECT (Pilih) untuk menyimpannya. "Preset X store" akan ditampilkan selama beberapa detik.
Ulangi langkah 2-5 untuk menyimpan stasiun lain.

Catatan: Unit ini memiliki 3 tombol preset cepat. Pilih stasiun radio dan tekan dan tahan P1/P2/P3 untuk menyimpan stasiun di saluran preset 1/2/3 masing-masing.

Penyimpanan otomatis
Tekan dan tahan tombol SCAN (Pindai) dalam mode FM, unit akan secara otomatis menemukan dan menyimpan stasiun yang kuat. Saat Anda menyimpan di saluran yang sudah diatur sebelumnya, stasiun sebelumnya akan secara otomatis dihapus dan diganti dengan stasiun baru.

MENDENGARKAN PRESET RADIO (Atur)

Tekan tombol SOURCE (Sumber) untuk memilih pita FM atau DAB.
Tekan PRESET (Atur) sekali. "Preset Recall" akan ditampilkan, lalu putar SELECT kenop untuk memilih stasiun yang Anda inginkan.
Tekan SELECT (Pilih) untuk mengonfirmasi pilihan Anda
Catatan: Untuk mengingat stasiun di saluran preset 1/2/3, cukup tekan tombol P1/P2/P3 masing-masing.

MENGATUR ALARM DAN MODE ALARM

Saat unit menyala, tekan dan tahan tombol untuk mengakses mode pengaturan alarm. Pilih <Alarm 1> atau <Alarm 2>, lalu tekan SELECT (PILIH) untuk mengonfirmasi.
Putar kenop SELECT (PILIH) untuk menyesuaikan pengaturan berikut; lalu tekan kenop SELECT (PILIH) untuk mengonfirmasi.

** Alarm: untuk mengatur alarm Aktif / mati.
** Wake Up Time (Waktu Bangun): untuk mengatur waktu alarm
** Frequency (Frekuensi):

Daily (Harian): Alarm akan berbunyi setiap hari.
Weekdays (Hari Kerja): Alarm hanya akan berbunyi pada hari kerja. (Senin hingga Jumat)
Weekends (Akhir Pekan): Alarm hanya akan berbunyi pada akhir pekan. (Sabtu dan Minggu)
Once (Sekali): Alarm hanya akan berbunyi satu kali.

** Source (Sumber): Untuk mengatur sumber bangun FM, Buzzer atau DAB.
** Volume: Untuk mengatur volume alarm

Catatan:

Prosedur yang sama berlaku untuk pengaturan alarm 2.
Pastikan untuk menghubungkan adaptor AC saat menggunakan alarm. Fungsi alarm tidak dapat digunakan saat menggunakan unit dengan baterai.
Indikator alarm yang sesuai berkedip saat fungsi alarm diaktifkan.
Saat sumber bangun adalah DAB atau FM, matikan radio sebelum waktu alarm tiba. Jika tidak, sumber alarm akan berubah menjadi buzzer secara otomatis jika Anda mendengarkan radio saat waktu alarm tiba.

Menghentikan alarm

Pengulangan alarm
Tekan SNOOZE (TUNDA). Alarm berhenti sementara dan akan berbunyi lagi 5 menit kemudian. Indikator tunda akan berkedip.
Catatan: Tekan tombol SNOOZE (TUNDA) berulang kali untuk mengatur waktu tunda yang diinginkan: 5,10,15,30 menit. Waktu tunda default adalah 5 menit.
Menghentikan alarm
Tekan atau untuk menghentikan alarm.
Catatan:

Saat "Daily" (Harian) diatur, alarm akan berbunyi lagi keesokan harinya pada waktu yang sama.
Saat "Once" (Sekali) diatur, alarm tidak akan berbunyi lagi. Indikator alarm akan mati.
Saat "Weekdays" (Hari Kerja) diatur, alarm akan berbunyi lagi pada hari kerja berikutnya (Senin hingga Jumat) pada waktu yang sama.
Saat "Weekends" (Akhir Pekan) diatur, alarm akan berbunyi lagi pada hari Sabtu atau Minggu berikutnya pada waktu yang sama.

Pembatalan Alarm
Tekan dan tahan untuk mengakses mode pengaturan alarm. Putar kenop SELECT (PILIH) untuk memilih <Alarm 1> atau <Alarm 2>, lalu tekan SELECT (PILIH) untuk mengonfirmasi. Putar tombol SELECT (PILIH) untuk mengatur item Alarm ke OFF (MATI), tekan SELECT (PILIH) untuk mengonfirmasi.

FUNGSI TIDUR

Saat unit menyala. Untuk tertidur dengan radio, tekan berulang kali untuk memilih 15-30-45-60-90 menit mendengarkan, tekan SELECT (PILIH) untuk mengonfirmasi. Indikator tidur akan ditampilkan di layar. Unit akan mati secara otomatis setelah waktu yang ditentukan. Untuk membatalkan fungsi tidur, tekan tombol berulang kali hingga tampilan "Sleep off" (Tidur mati), tekan tombol SELECT (PILIH) untuk mengonfirmasi.

Saat unit menyala, tekan dan tahan tombol MENU untuk mengakses menu pengaturan. Putar kenop SELECT (PILIH) untuk memilih opsi dan/atau menyesuaikan pengaturan, lalu tekan SELECT (PILIH) untuk mengonfirmasi.
Catatan: "" akan ditampilkan di sebelah pengaturan saat ini.

Menu Pengaturan FM
Scan setting (Pengaturan pemindaian)
Untuk memilih "All stations" (Semua stasiun) atau "Strong stations" (Stasiun kuat) untuk memilih mode pencarian saat memindai stasiun radio.
Strong stations (Stasiun kuat): pencarian otomatis hanya menemukan stasiun yang kuat. All stations (Semua stasiun): pencarian otomatis menemukan stasiun yang tersedia.

System (Sistem):

Time (Waktu)
Lihat pengoperasian di bagian "MENGATUR WAKTU DAN TANGGAL".
Backlight (Lampu latar)
- Timeout (Batas waktu): off (mati) > 10 > 20 > 30 > 45 > 60 > 90 > 120 > 180.
- On Level (Tingkat menyala): Untuk memilih tingkat kecerahan latar belakang layar saat unit dalam mode ON (AKTIF): Hight (Tinggi), Medium (Sedang), Low (Rendah)
- Standby Level (Tingkat siaga): untuk memilih tingkat kecerahan latar belakang layar saat unit dalam mode STANDBY (SIAGA): Hight (Tinggi), Medium (Sedang), Low (Rendah).
Language (Bahasa)
Untuk memilih bahasa yang diinginkan dari menu unit: English (Inggris), Deutsch (Jerman), Français (Prancis) dan Nederlands (Belanda).
Factory Reset (Atur Ulang Pabrik)
- No (Tidak): sistem tidak akan diatur ulang
- Yes (Ya): Untuk memulihkan ke pengaturan default pabrik
SW version (versi perangkat lunak)
Untuk meninjau versi perangkat lunak saat ini.

Menu Pengaturan DAB/DAB+
Full Scan (Pemindaian Penuh)
Fungsi ini memungkinkan Anda untuk secara otomatis memindai dan membuat daftar siaran DAB yang dapat diterima.

Manual Tune (Penyetelan Manual)
Fungsi ini dapat digunakan untuk membantu memposisikan antena atau unit, untuk meningkatkan kemampuan penerimaan saluran atau frekuensi tertentu.

DRC (Dynamic range compression) (Kompresi rentang dinamis)
DRC dapat membuat suara yang lebih tenang lebih mudah didengar saat unit digunakan di lingkungan yang bising.
Putar kenop SELECT (PILIH) untuk memilih tingkat DRC yang Anda inginkan: off (mati), low (rendah), high (tinggi) DRC off (mati) - tidak ada kompresi. Ini adalah pengaturan default.
DRC low (rendah) - kompresi sedang.
DRC high (tinggi) - kompresi maksimum.
Catatan: DRC hanya efektif dalam siaran kompresi rentang dinamis.

Prune (Pangkas)
Hapus stasiun yang terdaftar tetapi tidak tersedia. Fungsi ini dapat menghapus semua stasiun tidak valid yang ditunjukkan dalam daftar stasiun.

System (Sistem)
Silakan merujuk ke <FM setting menu (menu pengaturan FM)>

AUX IN Setting Menu (Menu Pengaturan AUX IN)
Silakan merujuk ke <FM setting menu (menu pengaturan FM)>

MENINJAU INFORMASI LEBIH LANJUT
Tekan tombol INFO berulang kali untuk meninjau beberapa pengaturan unit (mis. tanggal) atau informasi yang tersedia (mis. teks radio, jenis program, kekuatan) untuk stasiun yang Anda dengarkan.

MENGGUNAKAN HEADPHONE / EARPHONE

(TIDAK TERMASUK)

Tegangan keluaran maksimum ≤ 150mV
PERINGATAN VOLUME HEADPHONE
Hubungkan earphone dengan volume yang diatur rendah dan tingkatkan jika diperlukan. Mendengarkan dalam waktu lama melalui beberapa earphone pada pengaturan volume tinggi dapat mengakibatkan kerusakan pendengaran. Saat headphone/earphone terhubung, tidak ada suara yang akan dikeluarkan dari speaker unit.

Hindari mendengarkan suara pada tingkat yang dapat membahayakan telinga Anda.

Untuk mencegah kemungkinan kerusakan pendengaran, jangan mendengarkan pada tingkat volume tinggi untuk waktu yang lama.

MENGHUBUNGKAN SUMBER BANTU

Hubungkan sumber bantu Anda (mis. pemutar mp3) ke jack AUX IN pada unit (kabel tidak termasuk).
Tekan tombol SOURCE (SUMBER) berulang kali untuk memilih mode AUX IN.
Mulai pemutaran dari sumber bantu Anda.
Sesuaikan volume ke tingkat yang diinginkan.
Untuk menghentikan pemutaran, lepaskan sumber bantu Anda dari jack AUX IN.

SPESIFIKASI TEKNIS

CATU DAYA:
Adaptor AC:
Input: 100-240V 50/60Hz 0.3A Max
Output: DC 5.9V 1.0A

FREKUENSI RADIO:
FM: 87.5 -108 MHz
DAB/DAB+: 174.928-239.200 MHz

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Dengan ini, NEW ONE S.A.S, menyatakan bahwa MUSE M-117 DB ini sesuai dengan persyaratan penting dan ketentuan relevan lainnya dari Directive 2014/53/EU. Pernyataan kesesuaian dapat dilihat di www.muse-europe.com

INFORMASI KESELAMATAN

Untuk mengurangi risiko sengatan listrik, jangan buka perangkat, tidak ada bagian di dalamnya untuk pengguna. Serahkan semua perbaikan kepada personel yang berkualifikasi.

Petir dengan simbol panah di dalam segitiga adalah tanda peringatan yang mengingatkan pengguna tentang "tegangan berbahaya" di dalam unit.
Tanda seru di dalam segitiga adalah tanda peringatan yang mengingatkan pengguna tentang instruksi penting yang menyertai produk.
Tanda perhatian terletak di bagian belakang perangkat.

UNTUK MENCEGAH KEBAKARAN ATAU BAHAYA SENGATAN LISTRIK, JANGAN PAPARKAN PERANGKAT INI KE HUJAN ATAU KELEMBAPAN.

Pelat penanda terletak di bagian belakang perangkat
Pastikan untuk memiliki jarak minimal 5 cm di sekitar unit untuk ventilasi yang cukup.
Pastikan bahwa lubang ventilasi tidak tertutup oleh benda-benda seperti koran, taplak meja, tirai, dll.
Jangan letakkan sumber api terbuka, seperti lilin yang menyala di atas peralatan.
Jangan paparkan peralatan ini ke air yang menetes atau memercik.
Jangan letakkan benda yang berisi cairan, seperti gelas, vas di atas perangkat.
Gunakan peralatan hanya di iklim sedang.
Jangan buang baterai ke dalam api! Hormati lingkungan saat membuang baterai bekas.
Baterai tidak boleh terkena panas berlebihan seperti sinar matahari, api, atau sumber panas serupa lainnya.
Adaptor AC digunakan sebagai perangkat pemutus. Adaptor harus tetap mudah dioperasikan dan tidak boleh terhalang selama penggunaan yang dimaksudkan. Untuk memutuskan sepenuhnya peralatan dari sumber listrik utama, adaptor AC peralatan harus diputuskan sepenuhnya dari stopkontak listrik utama.
Fungsi normal produk dapat terganggu oleh Elektro-Magnetik yang kuat Interferensi. Jika demikian, cukup atur ulang produk untuk melanjutkan operasi normal dengan mengikuti instruksi manual. Jika fungsi tidak dapat dilanjutkan, silakan gunakan produk di lokasi lain.
Tekanan suara yang berlebihan dari earphone dan headphone dapat menyebabkan gangguan pendengaran.

Jika di masa mendatang, Anda perlu membuang produk ini, harap perhatikan bahwa produk listrik limbah tidak boleh dibuang bersama limbah rumah tangga. Fasilitas daur ulang tersedia. Periksa dengan pemerintah kota Anda atau tanyakan kepada dealer Anda untuk mendapatkan saran. (Arahan untuk Limbah Peralatan Listrik dan Elektronik)
NEW ONE S.A.S
10, Rue de la Mission, 25480 Ecole Valentin, France
