Panduan Memulai Cepat Modul Drum Definisi Tinggi Alesis DM10

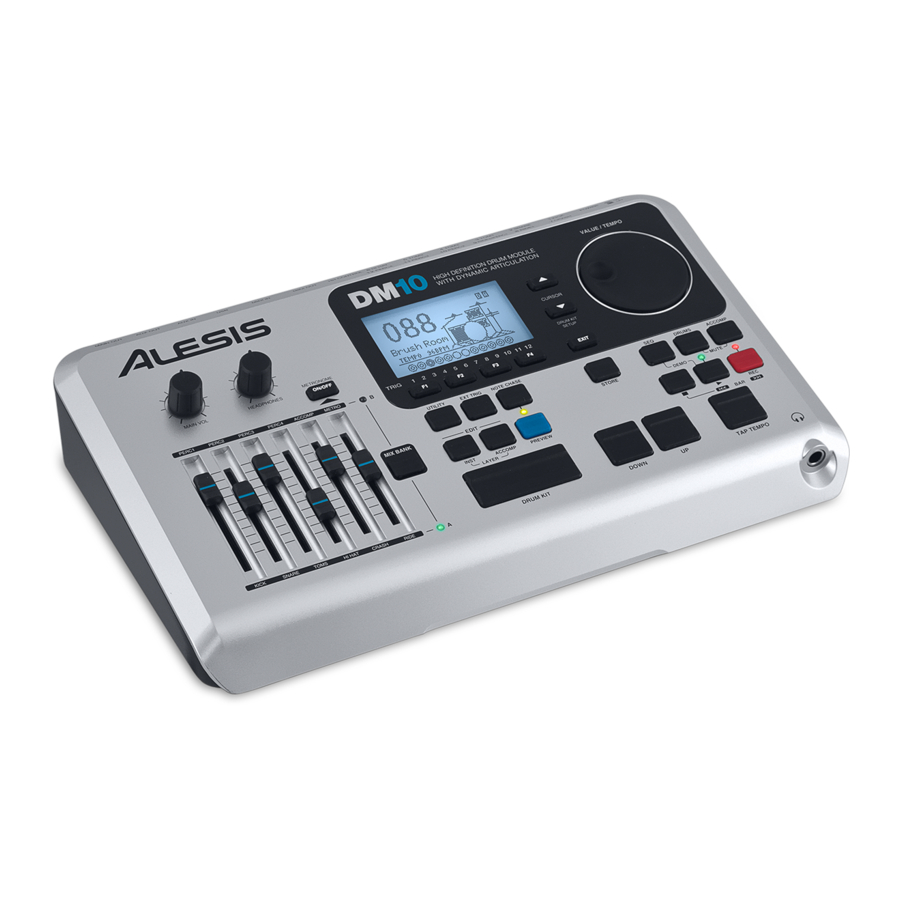

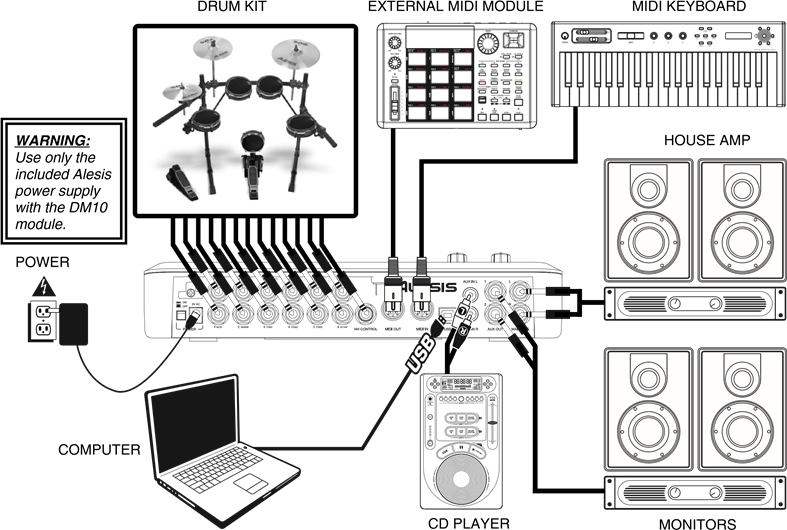

DIAGRAM KONEKSI

• Hubungkan pemicu set drum elektronik Anda ke input yang sesuai pada modul dengan kabel 1/4" yang sesuai. Pad atau simbal zona ganda (misalnya, drum dengan pemicu head dan rim atau simbal yang dapat menghasilkan suara bow dan bell) akan memerlukan kabel TRS untuk memicu kedua zona.
• Colokkan kabel TRS 1/4" dari MAIN OUT atau AUX OUT ke amplifier, mixer, atau sistem speaker. (Untuk suara mono, Anda hanya dapat menghubungkan satu output.)
• Anda dapat menghubungkan satu set headphone TRS 1/4" ke OUTPUT HEADPHONE.
• Anda dapat menghubungkan perangkat audio lain ke AUX IN menggunakan kabel RCA standar.

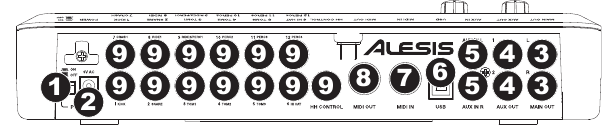

FITUR PANEL BELAKANG

Gunakan hanya catu daya Alesis yang disertakan dengan modul DM10.

1. SAKLAR DAYA – Menghidupkan dan mematikan modul.
2. DAYA MASUK – Hubungkan adaptor AC yang disertakan ke input ini, lalu hubungkan adaptor ke sumber daya.
3. MAIN OUT – Gunakan kabel TS 1/4" untuk menghubungkan output ini ke amplifier atau sistem speaker. Volume output ini dikendalikan oleh kenop MAIN VOL (volume utama) pada panel atas.
4. AUX OUT – Gunakan kabel TS 1/4" untuk menghubungkan output ini ke sistem monitor atau perangkat perekam. Sinyal AUX OUT dapat diatur agar identik dengan atau independen dari sinyal MAIN OUT.
5. AUX IN – Hubungkan sumber suara eksternal, seperti pemutar CD, ke input ini menggunakan sepasang kabel RCA stereo.
6. USB – Gunakan kabel USB standar untuk menghubungkan modul ke komputer Anda melalui port USB ini. Koneksi ini memungkinkan modul untuk mengirim pesan MIDI melalui USB ke modul perangkat lunak drum eksternal. Anda juga dapat mengirimkan file SysEx melalui koneksi ini.
7. MIDI IN – Gunakan kabel MIDI lima pin standar untuk menghubungkan input ini ke MIDI OUT dari perangkat MIDI eksternal.
8. MIDI OUT – Gunakan kabel MIDI lima pin standar untuk menghubungkan output ini ke MIDI IN dari perangkat MIDI eksternal.
9. INPUT TRIGGER – Hubungkan pemicu set drum Anda ke input yang sesuai di sini. Harap perhatikan bahwa pad atau simbal zona ganda (misalnya, drum dengan pemicu head dan rim atau simbal dengan suara bow dan bell) akan memerlukan kabel TRS untuk memicu kedua zona.

Catatan: INPUT TRIGGER HI-HAT CONTROL (kontrol hi-hat) modul tidak mendukung pedal ekspresi bergaya keyboard.

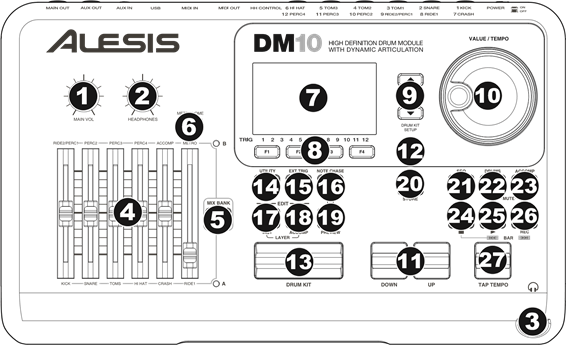

FITUR PANEL ATAS

1. VOLUME UTAMA – Menyesuaikan tingkat volume MAIN OUT.
2. VOLUME HEADPHONE – Menyesuaikan tingkat volume OUTPUT HEADPHONE pada panel depan modul. VOLUME HEADPHONE independen dari VOLUME UTAMA modul.
3. OUTPUT HEADPHONE – Hubungkan headphone 1/4" Anda ke output ini. Anda dapat menyesuaikan volume output ini dengan kenop volume HEADPHONE pada panel atas modul.
4. MIXER – Geser fader ini untuk menyesuaikan level untuk berbagai grup suara drum. Setiap fader mengontrol suara drum di setiap bank. Bank saat ini (A atau B) ditentukan oleh tombol MIX BANK (bank campuran).
5. MIX BANK – Beralih antara Bank A dan B, menentukan bank pemicu mana yang dipengaruhi oleh fader MIXER. LED menunjukkan bank saat ini. Ketika tidak ada LED yang menyala, fader ini dinonaktifkan.
6. METRONOME ON / OFF (metronom hidup / mati) – Menghidupkan atau mematikan metronom. Anda dapat menyesuaikan volume metronom dengan fader tepat di bawah tombol ini (ketika MIX BANK diatur ke Bank B).
7. LCD – Menampilkan menu sistem, parameter, dan pengaturan lainnya saat Anda menggunakan DM10.
8. TOMBOL-F (1-4) – Tombol-tombol ini memungkinkan Anda untuk menavigasi menu yang ditampilkan di LCD. Tekan TOMBOL-F untuk memilih tombol atau tab "virtual" yang ditampilkan di atasnya di LCD.
9. CURSOR UP / DOWN (kursor atas / bawah) – Gunakan tombol-tombol ini untuk bergerak (vertikal) melalui parameter yang tersedia yang ditampilkan dalam menu di LCD.
   Catatan: Menekan CURSOR DOWN (kursor bawah) dari Layar Utama memungkinkan Anda untuk menyesuaikan parameter keseluruhan untuk Kit saat ini.
10. VALUE DIAL (tombol nilai) – Putar roda ini untuk menambah dan mengurangi nilai dan pengaturan yang ditampilkan di LCD.
11. VALUE UP / DOWN (nilai atas / bawah) – Gunakan tombol-tombol ini untuk menambah dan mengurangi nilai dan pengaturan yang ditampilkan di LCD.
    Ini mungkin lebih mudah digunakan daripada VALUE DIAL (tombol nilai) saat membuat penyesuaian bertahap pada parameter Anda.
12. EXIT (keluar) – Tekan tombol ini untuk kembali ke menu sebelumnya yang ditampilkan di LCD.
13. DRUM KIT (set drum) – Mengembalikan LCD ke Layar Utama. Dari sini, Anda dapat memilih Kit saat ini dengan tombol VALUE DIAL (tombol nilai) atau VALUE UP / DOWN (nilai atas / bawah).
14. UTILITY (utilitas) – Memasuki Menu Utilitas, yang memungkinkan Anda untuk mengatur parameter "global" tertentu yang memengaruhi operasi keseluruhan DM10 (misalnya, tempo, MIDI, perutean output, sensitivitas pemicu, dll.). (Lihat Manual Referensi untuk informasi lebih lanjut.)
15. EXT TRIG (pemicu eksternal) – Memungkinkan Anda untuk menyesuaikan parameter yang terkait dengan pemicuan. Menyesuaikan parameter ini mengubah nuansa dan responsivitas Kit.
    Catatan: Perubahan pada parameter ini akan memengaruhi SEMUA Kit.
16. NOTE CHASE (pengejaran nada) – Menghidupkan atau mematikan Note Chase (pengejaran nada). Ketika Note Chase (pengejaran nada) aktif, memukul pemicu secara otomatis memilihnya untuk diedit. Atau, Anda dapat memilih pemicu dengan menyorot bidang pemicu di LCD dengan tombol CURSOR UP / DOWN (kursor atas / bawah) kemudian menggunakan tombol VALUE UP / DOWN (nilai atas / bawah) atau VALUE DIAL (tombol nilai).
17. EDIT INST (edit instrumen) – Tekan tombol ini untuk mengedit Instrumen yang ditetapkan ke input pemicu. Saat mengedit, menekannya beralih antara dua Layer (lapisan) pemicu. Layer (lapisan) saat ini (A atau B) akan disorot di sudut kanan atas LCD.
18. EDIT ACCOMP (edit iringan) – Tekan tombol ini untuk menyesuaikan pengaturan untuk Iringan Anda. Parameter yang dapat disesuaikan akan ditampilkan di LCD.
19. PREVIEW (pratinjau) – Tekan tombol sensitif kecepatan ini untuk melihat pratinjau suara pemicu saat ini. Ini dapat berguna saat memprogram DM10 jika tidak terhubung ke set drum Anda, jika tidak nyaman untuk memukul pad, dll.
20. STORE (simpan) – Tekan tombol ini untuk menyimpan perubahan yang dibuat pada Kit, Urutan, pengaturan pemicu, atau pengaturan global saat ini. Gunakan tombol VALUE DIAL (tombol nilai) atau VALUE UP / DOWN (nilai atas / bawah) untuk memilih tujuan tempat Kit atau Urutan saat ini akan disimpan. Saat menyimpan Kit, Instrumennya dan semua parameternya juga akan disimpan. Saat menyimpan Urutan, itu akan mengingat Kit dan Iringan yang sesuai.
21. SEQ (urutan) – Tekan tombol ini untuk mengakses Sequencer (pengurut) modul tempat Anda dapat membuat dan mengedit pola drum dan iringan.
22. MUTE DRUMS (bisukan drum) – Tekan tombol ini untuk membisukan trek drum dari Urutan.
23. MUTE ACCOMP (bisukan iringan) – Tekan tombol ini untuk membisukan trek Iringan dari Urutan.
24. STOP (berhenti) – Menghentikan pemutaran Urutan saat ini. Tahan STOP (berhenti) dan putar VALUE DIAL (tombol nilai) untuk "menggosok" maju dan mundur melalui Urutan. Tahan STOP (berhenti) dan tekan VALUE UP / DOWN (nilai atas / bawah) untuk "melangkah" maju atau mundur melalui setiap "peristiwa" dalam Urutan. Saat menavigasi Urutan dengan cara ini, Anda akan mendengar Urutan diputar saat Anda bergerak melewatinya.

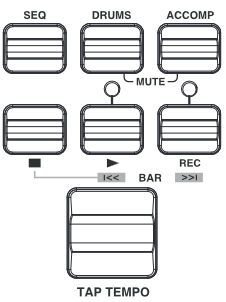

25. PLAY (putar) / – Memutar Urutan saat ini. Anda juga dapat menahan STOP (berhenti) dan menekan tombol ini untuk kembali ke bar sebelumnya dalam Urutan.
26. RECORD (rekam) / – Merekam Urutan baru. Anda juga dapat menahan STOP (berhenti) dan menekan tombol ini untuk pindah ke bar berikutnya dalam Urutan.
27. TAP TEMPO (ketuk tempo) – Ketuk tombol ini pada kecepatan yang diinginkan untuk memasukkan tempo baru untuk Urutan. Anda juga dapat mengubah tempo dengan menahan tombol TAP TEMPO (ketuk tempo) dan menggunakan tombol VALUE DIAL (tombol nilai) atau VALUE UP / DOWN (nilai atas / bawah).

MEMILIH DAN MENGEDIT KIT

Modul DM10 memiliki 100 Kit Preset dan 100 Kit Pengguna, yang dapat Anda pilih dari Layar Utama. Anda dapat menyesuaikan suara, tuning, volume, panning, dll. untuk setiap Kit serta suara pad individual mereka. Selain itu, Anda dapat memilih Iringan yang berbeda untuk setiap Kit.

Untuk memilih Kit:

1. Tekan tombol DRUM KIT (set drum) untuk memunculkan Layar Utama.
2. Gunakan tombol VALUE UP / DOWN (nilai atas / bawah) atau VALUE DIAL (tombol nilai) untuk memilih Kit.
3. Pukul pemicu untuk mencoba suara Kit. Untuk menyesuaikan level berbagai instrumen yang membentuk Kit, geser fader MIXER (mixer) untuk mengubah level pemicu yang sesuai. (Gunakan MIX BANK (bank campuran) untuk beralih antara Bank A dan B untuk mengakses semua pemicu yang tersedia.)

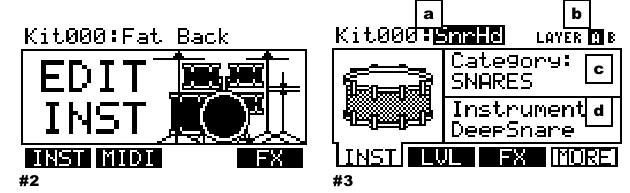

Untuk mengedit Instrumen drum (suara pemicu) dalam Kit:

1. Tekan DRUM KIT (set drum) untuk pergi ke Layar Utama.
2. Tekan EDIT INST (edit instrumen). Bagian atas layar akan menampilkan nomor dan nama Kit yang Instrumen (suara drum) akan Anda edit.
3. Tekan INST (F1). Layar baru akan menampilkan:
   1. pemicu yang Anda edit (nomor Kit dan nama pemicu)
   2. Layer (lapisan) (setiap suara pemicu terdiri dari dua lapisan, masing-masing dengan Instrumennya sendiri)
   3. Kategori (jenis atau "kelas" suara drum yang saat ini ditetapkan ke Layer (lapisan) itu)
   4. Instrumen (suara drum untuk Layer (lapisan) itu)
4. Pilih input pemicu yang Instrumennya ingin Anda ubah dengan menekan NOTE CHASE (pengejaran nada) lalu memukul pemicu. Atau, Anda dapat menyorot pemicu (di sebelah nomor Kit) menggunakan tombol CURSOR UP / DOWN (kursor atas / bawah) dan menggunakan tombol VALUE UP / DOWN (nilai atas / bawah) atau VALUE DIAL (tombol nilai) untuk memilih pemicu untuk diedit.
5. Pilih Layer (lapisan) pemicu mana yang akan Anda edit dengan menekan EDIT INST (edit instrumen). Ini akan beralih antara Layer (lapisan) A dan B.
6. Pilih Kategori yang ingin Anda tetapkan ke pemicu itu dengan menekan CURSOR UP / DOWN (kursor atas / bawah) untuk menyorot bidang Kategori, lalu gunakan tombol VALUE UP / DOWN (nilai atas / bawah) atau VALUE DIAL (tombol nilai) untuk mengubahnya.
7. Pilih Instrumen untuk Layer (lapisan) itu dengan menekan CURSOR UP / DOWN (kursor atas / bawah) untuk menyorot bidang Instrumen, lalu gunakan tombol VALUE UP / DOWN (nilai atas / bawah) atau VALUE DIAL (tombol nilai) untuk mengubahnya. Untuk mendengar suara yang saat ini dipilih, pukul pemicu atau tekan PREVIEW (pratinjau) pada modul.
8. Untuk mengedit pengaturan pemicu lainnya, gunakan TOMBOL-F lainnya (F2, F3, dll.) untuk mengakses tab tambahan dan menyesuaikan parameternya dengan tombol VALUE UP / DOWN (nilai atas / bawah) atau VALUE DIAL (tombol nilai). Untuk informasi lebih lanjut, silakan lihat Manual Referensi.

MEMUTAR URUTAN

Urutan adalah pola yang direkam yang disimpan dalam modul DM10 yang mencakup drum dan Iringan. Bagian drum dari Urutan mencakup suara Kit (Instrumen) serta pola yang direkam itu sendiri. Urutan dapat direkam, diedit, dan diulang, dan Anda dapat membisukan bagian drum dan/atau Iringan saat memutar Urutan. Lihat Manual Operator untuk informasi lebih lanjut tentang Urutan dan Iringan.

Untuk memutar Urutan:

1. Tekan SEQ (urutan) untuk masuk ke layar utama Sequencer (pengurut).
2. Bidang Urutan harus disorot. Gunakan tombol VALUE UP / DOWN (nilai atas / bawah) atau VALUE DIAL (tombol nilai) untuk memilih Urutan.

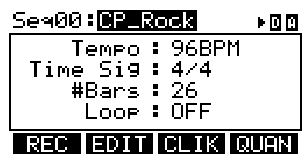

3. Tempo Urutan (dalam BPM atau ketukan per menit) akan ditampilkan di LCD. Gunakan tombol CURSOR UP / DOWN (kursor atas / bawah) untuk memilih bidang Tempo, lalu gunakan tombol VALUE UP / DOWN (nilai atas / bawah) atau VALUE DIAL (tombol nilai) untuk mengatur tempo baru. (Anda juga dapat menekan tombol TAP TEMPO (ketuk tempo) beberapa kali pada tempo yang diinginkan.)
4. Untuk memungkinkan Urutan diputar terus menerus, gunakan tombol CURSOR UP / DOWN (kursor atas / bawah) untuk memilih bidang Loop, lalu gunakan tombol VALUE UP / DOWN (nilai atas / bawah) atau VALUE DIAL (tombol nilai) untuk mengaktifkan Loop "On" (hidup).
5. Tekan PLAY (putar) untuk memutar Urutan.
   Untuk membisukan drum atau Iringan dalam Urutan, tekan tombol MUTE DRUMS (bisukan drum) atau MUTE ACCOMP (bisukan iringan), masing-masing. (Ini adalah alat yang berguna ketika Anda ingin memainkan pola drum Anda sendiri ke Iringan atau sebaliknya.)
