Alesis DM10 Yüksek Çözünürlüklü Davul Modülü Hızlı Başlangıç ​​Kılavuzu

BAĞLANTI ŞEMASI

• Elektronik davul setinizin tetikleyicilerini, uygun 1/4" kablolarla modül üzerindeki ilgili girişlere bağlayın. Çift bölgeli pedler veya ziller (örneğin, başlık ve kasnak tetikleyicileri olan bir davul veya yay ve zil sesleri üretebilen bir zil), her iki bölgeyi de tetiklemek için TRS kabloları gerektirecektir.
• 1/4" TRS kablolarını MAIN OUT (ANA ÇIKIŞ) veya AUX OUT (AUX ÇIKIŞI)'tan bir amplifikatöre, miksere veya hoparlör sistemine takın. (Mono ses için yalnızca bir çıkış bağlayabilirsiniz.)
• HEADPHONES OUTPUT (KULAKLIK ÇIKIŞI)'a bir çift 1/4" TRS kulaklık bağlayabilirsiniz.
• Standart RCA kabloları kullanarak AUX IN (AUX GİRİŞİ)'e başka bir ses cihazı bağlayabilirsiniz.

ARKA PANEL ÖZELLİKLERİ

DM10 modülüyle yalnızca birlikte verilen Alesis güç kaynağını kullanın.

1. POWER SWITCH (GÜÇ ANAHTARI) – Modülü açar ve kapatır.
2. POWER IN (GÜÇ GİRİŞİ) – Birlikte verilen AC adaptörünü bu girişe bağlayın, ardından adaptörü bir güç kaynağına bağlayın.
3. MAIN OUT (ANA ÇIKIŞ) – Bu çıkışları bir amplifikatöre veya hoparlör sistemine bağlamak için 1/4" TS kabloları kullanın. Bu çıkışların ses seviyesi, üst paneldeki MAIN VOL (ANA SES) düğmesiyle kontrol edilir.
4. AUX OUT (AUX ÇIKIŞI) – Bu çıkışları bir monitör sistemine veya kayıt cihazına bağlamak için 1/4" TS kabloları kullanın. AUX OUT (AUX ÇIKIŞI) sinyali, MAIN OUT (ANA ÇIKIŞ) sinyaliyle aynı veya ondan bağımsız olacak şekilde ayarlanabilir.
5. AUX IN (AUX GİRİŞİ) – Bir CD çalar gibi harici bir ses kaynağını, bir stereo RCA kablosu çifti kullanarak bu girişlere bağlayın.
6. USB – Modülü bu USB bağlantı noktası aracılığıyla bilgisayarınıza bağlamak için standart bir USB kablosu kullanın. Bu bağlantı, modülün USB üzerinden harici bir davul yazılımı modülüne MIDI mesajları göndermesini sağlar. Ayrıca bu bağlantı üzerinden SysEx dosyaları da iletebilirsiniz.
7. MIDI IN (MIDI GİRİŞİ) – Bu girişi harici bir MIDI cihazının MIDI OUT (MIDI ÇIKIŞI)'una bağlamak için standart bir beş pinli MIDI kablosu kullanın.
8. MIDI OUT (MIDI ÇIKIŞI) – Bu çıkışı harici bir MIDI cihazının MIDI IN (MIDI GİRİŞİ)'ine bağlamak için standart bir beş pinli MIDI kablosu kullanın.
9. TRIGGER INPUTS (TETİKLEYİCİ GİRİŞLERİ) – Davul kitinizin tetikleyicilerini buradaki uygun girişlere bağlayın. Çift bölgeli pedlerin veya zillerin (örneğin, başlık ve kasnak tetikleyicileri olan bir davul veya yay ve zil sesleri olan bir zil) her iki bölgeyi de tetiklemek için TRS kabloları gerektireceğini lütfen unutmayın.

Not: Modülün HI-HAT CONTROL TRIGGER INPUT (Hİ-HAT KONTROL TETİKLEYİCİ GİRİŞİ) klavye tarzı ifade pedallarını desteklemez.

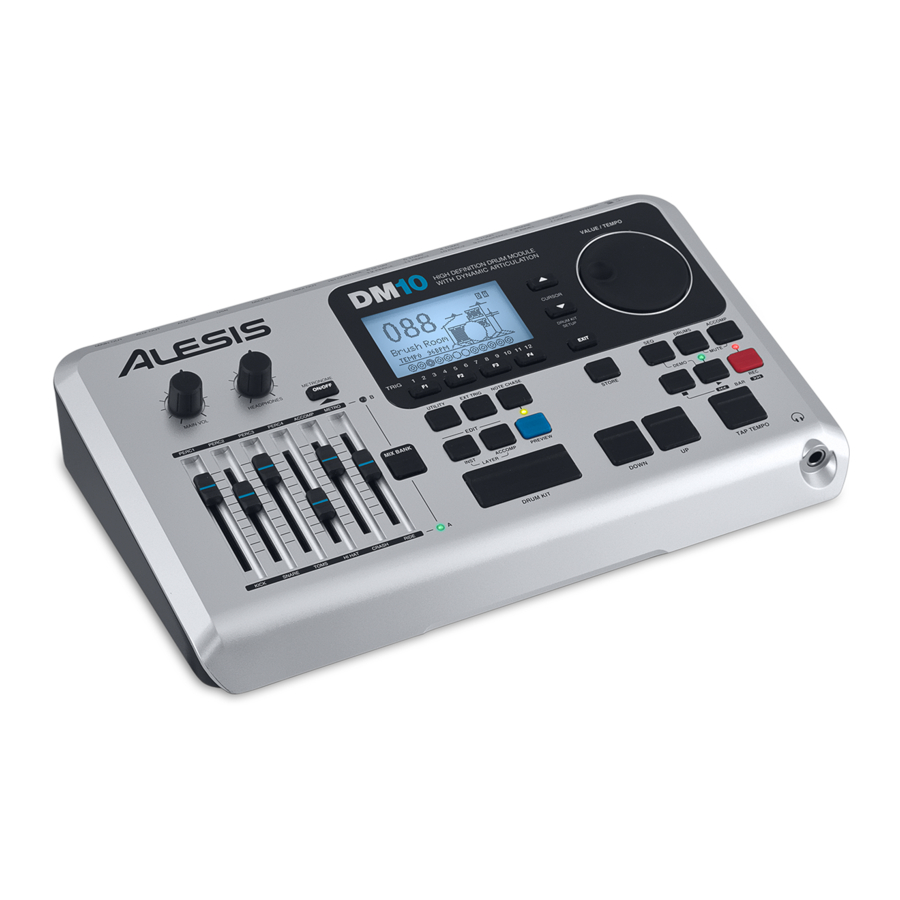

ÜST PANEL ÖZELLİKLERİ

1. MAIN VOLUME (ANA SES) – MAIN OUT (ANA ÇIKIŞ)'un ses seviyesini ayarlar.
2. HEADPHONES VOLUME (KULAKLIK SESİ) – Modülün ön panelindeki HEADPHONES OUTPUT (KULAKLIK ÇIKIŞI)'un ses seviyesini ayarlar. HEADPHONES VOLUME (KULAKLIK SESİ), modülün MAIN VOLUME (ANA SES)'inden bağımsızdır.
3. HEADPHONES OUTPUT (KULAKLIK ÇIKIŞI) – 1/4" kulaklıklarınızı bu çıkışa bağlayın. Bu çıkışın ses seviyesini modülün üst panelindeki HEADPHONES (KULAKLIK) ses düğmesiyle ayarlayabilirsiniz.
4. MIXER (MİKSER) – Farklı davul sesleri gruplarının seviyelerini ayarlamak için bu fader'ları kaydırın. Her fader, her bankadaki bir davul sesini kontrol eder. Geçerli banka (A veya B), MIX BANK (MİKS BANKASI) düğmesiyle belirlenir.
5. MIX BANK (MİKS BANKASI) – MIXER (MİKSER)'ın fader'larının hangi tetikleyici bankasını etkilediğini belirleyerek A ve B Bankaları arasında geçiş yapar. Bir LED geçerli bankayı gösterir. İki LED de yanmadığında, bu fader'lar devre dışı bırakılır.
6. METRONOME ON / OFF (METRONOM AÇIK / KAPALI) – Metronomu açar veya kapatır. Metronom ses seviyesini doğrudan bu düğmenin altındaki fader ile ayarlayabilirsiniz (MIX BANK (MİKS BANKASI) Banka B'ye ayarlandığında).
7. LCD – DM10'u kullanırken sistem menülerini, parametrelerini ve diğer ayarları görüntüler.
8. F-BUTTONS (F-DÜĞMELERİ) (1-4) – Bu düğmeler, LCD'de gösterilen menülerde gezinmenizi sağlar. LCD'de üzerinde gösterilen "sanal" düğmeyi veya sekmeyi seçmek için bir F-BUTTON (F-DÜĞMESİ)'a basın.
9. CURSOR UP / DOWN (İMLECİ YUKARI / AŞAĞI) – LCD'deki menülerde gösterilen mevcut parametreler arasında (dikey olarak) hareket etmek için bu düğmeleri kullanın.
   Not: Ana Ekranda CURSOR DOWN (İMLECİ AŞAĞI)'a basmak, geçerli Kit'in genel parametrelerini ayarlamanıza olanak tanır.
10. VALUE DIAL (DEĞER DÜĞMESİ) – LCD'de gösterilen değerleri ve ayarları artırmak ve azaltmak için bu tekerleği çevirin.
11. VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) – LCD'de gösterilen değerleri ve ayarları artırmak ve azaltmak için bu düğmeleri kullanın.
    Parametrelerinizde artımlı ayarlamalar yaparken bunları VALUE DIAL (DEĞER DÜĞMESİ)'dan daha kolay kullanabilirsiniz.
12. EXIT (ÇIKIŞ) – LCD'de gösterilen önceki menüye dönmek için bu düğmeye basın.
13. DRUM KIT (DAVUL KİTİ) – LCD'yi Ana Ekrana döndürür. Buradan, VALUE DIAL (DEĞER DÜĞMESİ) veya VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmeleriyle geçerli Kit'i seçebilirsiniz.
14. UTILITY (YARDIMCI) – DM10'un genel çalışmasını etkileyen belirli "küresel" parametreleri (örneğin, tempo, MIDI, çıkış yönlendirme, tetikleyici hassasiyeti vb.) ayarlamanıza olanak tanıyan Yardımcı Menüsüne girer. (Daha fazla bilgi için Referans Kılavuzuna bakın.)
15. EXT TRIG (HARİCİ TETİK) – Tetiklemeyle ilgili parametreleri ayarlamanıza olanak tanır. Bu parametreleri özelleştirmek, Kit'in hissini ve duyarlılığını değiştirir.
    Not: Bu parametrelerdeki değişiklikler TÜM Kit'leri etkileyecektir.
16. NOTE CHASE (NOTA TAKİBİ) – Nota Takibini açar veya kapatır. Nota Takibi açıkken, bir tetikleyiciye vurmak otomatik olarak düzenleme için onu seçer. Alternatif olarak, CURSOR UP / DOWN (İMLECİ YUKARI / AŞAĞI) düğmelerini kullanarak LCD'deki tetikleyici alanını vurgulayarak ve ardından VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmelerini veya VALUE DIAL (DEĞER DÜĞMESİ)'ı kullanarak bir tetikleyici seçebilirsiniz.
17. EDIT INST (ENST. DÜZENLE) – Bir tetikleyici girişine atanan Enstrümanı düzenlemek için bu düğmeye basın. Düzenleme sırasında, tetikleyicinin iki Katmanı arasında geçiş yapmak için ona basın. Geçerli Katman (A veya B), LCD'nin sağ üst köşesinde vurgulanacaktır.
18. EDIT ACCOMP (EŞLİK DÜZENLE) – Eşliğinizin ayarlarını yapmak için bu düğmeye basın. Ayarlanabilir parametreler LCD'de gösterilecektir.
19. PREVIEW (ÖNİZLEME) – Geçerli tetikleyicinin sesini önizlemek için bu hıza duyarlı düğmeye basın. Bu, davul kitinize bağlı değilse, pedlere vurmak uygun değilse vb. DM10'u programlarken yararlı olabilir.
20. STORE (KAYDET) –Geçerli Kit, Dizi, tetikleyici ayarları veya genel ayarlarda yapılan değişiklikleri kaydetmek için bu düğmeye basın. Geçerli Kit'in veya Dizinin depolanacağı bir hedef seçmek için VALUE DIAL (DEĞER DÜĞMESİ) veya VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmelerini kullanın. Bir Kit kaydederken, Enstrümanları ve tüm parametreleri de depolanacaktır. Bir Dizi kaydederken, ilgili Kit'ini ve Eşliğini hatırlayacaktır.
21. SEQ (DİZİ) – Davul ve eşlik kalıpları oluşturabileceğiniz ve düzenleyebileceğiniz modülün Sıralayıcısına erişmek için bu düğmeye basın.
22. MUTE DRUMS (DAVULLARI SUSTUR) – Bir Dizinin davul parçasını susturmak için bu düğmeye basın.
23. MUTE ACCOMP (EŞLİĞİ SUSTUR) – Bir Dizinin Eşlik parçasını susturmak için bu düğmeye basın.
24. STOP (DURDUR) – Geçerli Dizinin oynatılmasını durdurur. STOP (DURDUR)'u basılı tutun ve Dizi boyunca ileri ve geri "kaydırmak" için VALUE DIAL (DEĞER DÜĞMESİ)'ı çevirin. STOP (DURDUR)'u basılı tutun ve Dizideki her "olay" boyunca ileri veya geri "adım atmak" için VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI)'a basın. Dizide bu şekillerde gezinirken, içinde hareket ederken Dizinin çaldığını duyacaksınız.
25. PLAY (OYNAT) / – Geçerli Diziyi çalar. Ayrıca STOP (DURDUR)'u basılı tutabilir ve Dizideki önceki çubuğa geri dönmek için bu düğmeye basabilirsiniz.
26. RECORD (KAYDET) / – Yeni bir Dizi kaydeder. Ayrıca STOP (DURDUR)'u basılı tutabilir ve Dizideki sonraki çubuğa gitmek için bu düğmeye basabilirsiniz.
27. TAP TEMPO (TEMPOYA DOKUN) – Dizi için yeni bir tempo girmek için bu düğmeye istenen hızda dokunun. Ayrıca TAP TEMPO (TEMPOYA DOKUN) düğmesini basılı tutarak ve VALUE DIAL (DEĞER DÜĞMESİ) veya VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmelerini kullanarak tempoyu değiştirebilirsiniz.

KİTLERİ SEÇME VE DÜZENLEME

DM10 Modülü, Ana Ekranda seçebileceğiniz 100 Ön Ayarlı Kit ve 100 Kullanıcı Kitine sahiptir. Her Kit için sesleri, akordu, ses seviyesini, kaydırmayı vb. ve ayrıca bireysel ped seslerini ayarlayabilirsiniz. Ek olarak, her Kit için farklı bir Eşlik seçebilirsiniz.

Bir Kit seçmek için:

1. Ana Ekranı açmak için DRUM KIT (DAVUL KİTİ) düğmesine basın.
2. Bir Kit seçmek için VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmelerini veya VALUE DIAL (DEĞER DÜĞMESİ)'ı kullanın.
3. Kit'in seslerini denemek için tetikleyicilere vurun. Kit'i oluşturan çeşitli enstrümanların seviyelerini ayarlamak için, karşılık gelen tetikleyicilerin seviyelerini değiştirmek üzere MIXER (MİKSER)'ın fader'larını kaydırın. (Kullanılabilir tüm tetikleyicilere erişmek için Bankalar A ve B arasında geçiş yapmak için MIX BANK (MİKS BANKASI)'ı kullanın.)

Bir Kit'teki davul Enstrümanlarını (tetikleyici seslerini) düzenlemek için:

1. Ana Ekrana gitmek için DRUM KIT (DAVUL KİTİ)'e basın.
2. EDIT INST (ENST. DÜZENLE)'e basın. Ekranın üst kısmı, Enstrümanlarını (davul seslerini) düzenleyeceğiniz Kit'in numarasını ve adını gösterecektir.
3. INST (ENST) (F1)'e basın. Yeni ekran şunları gösterecektir:
   1. düzenlediğiniz tetikleyici (tetikleyicinin Kit numarası ve adı)
   2. Katman (her tetikleyici sesi, her birinin kendi Enstrümanı olan iki katmandan oluşur)
   3. Kategori (o Katmana şu anda atanan davul sesinin türü veya "sınıfı")
   4. Enstrüman (o Katman için davul sesi)
4. NOTE CHASE (NOTA TAKİBİ)'e basarak ve ardından tetikleyiciye vurarak Enstrümanını değiştirmek istediğiniz tetikleyici girişini seçin. Alternatif olarak, CURSOR UP / DOWN (İMLECİ YUKARI / AŞAĞI) düğmelerini kullanarak tetikleyiciyi (Kit numarasının yanında) vurgulayabilir ve düzenlenecek bir tetikleyici seçmek için VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmelerini veya VALUE DIAL (DEĞER DÜĞMESİ)'ı kullanabilirsiniz.
5. EDIT INST (ENST. DÜZENLE)'e basarak o tetikleyicinin hangi Katmanını düzenleyeceğinizi seçin. A ve B Katmanları arasında geçiş yapacaktır.
6. CURSOR UP / DOWN (İMLECİ YUKARI / AŞAĞI)'a basarak Kategori alanını vurgulayarak ve ardından değiştirmek için VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmelerini veya VALUE DIAL (DEĞER DÜĞMESİ)'ı kullanarak o tetikleyiciye atamak istediğiniz Kategoriyi seçin.
7. CURSOR UP / DOWN (İMLECİ YUKARI / AŞAĞI)'a basarak Enstrüman alanını vurgulayarak ve ardından değiştirmek için VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmelerini veya VALUE DIAL (DEĞER DÜĞMESİ)'ı kullanarak o Katman için Enstrümanı seçin. Şu anda seçili sesi duymak için tetikleyiciye vurun veya modüldeki PREVIEW (ÖNİZLEME)'e basın.
8. Diğer tetikleyici ayarlarını düzenlemek için, ek sekmelere erişmek ve parametrelerini VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmeleri veya VALUE DIAL (DEĞER DÜĞMESİ) ile ayarlamak için diğer F-BUTTONS (F-DÜĞMELERİ)'ı (F2, F3, vb.) kullanın. Daha fazla bilgi için lütfen Referans Kılavuzuna bakın.

DİZİLERİ ÇALMA

Dizi, DM10 modülünde depolanan ve davul ve Eşlik içeren kaydedilmiş bir kalıptır. Dizinin davul kısmı, Kit seslerini (Enstrümanlar) ve ayrıca kaydedilmiş kalıbın kendisini içerir. Diziler kaydedilebilir, düzenlenebilir ve döngüye alınabilir ve bir Diziyi çalarken davul parçasını ve/veya Eşliği susturabilirsiniz. Diziler ve Eşlik hakkında daha fazla bilgi için Kullanım Kılavuzuna bakın.

Bir Diziyi çalmak için:

1. Sıralayıcının ana ekranına girmek için SEQ (DİZİ)'ye basın.
2. Dizi alanı vurgulanmalıdır. Bir Dizi seçmek için VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmelerini veya VALUE DIAL (DEĞER DÜĞMESİ)'ı kullanın.
3. Dizinin temposu (BPM veya dakika başına vuruş sayısı olarak) LCD'de gösterilecektir. Tempo alanını seçmek için CURSOR UP / DOWN (İMLECİ YUKARI / AŞAĞI) düğmelerini kullanın, ardından yeni tempoyu ayarlamak için VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmelerini veya VALUE DIAL (DEĞER DÜĞMESİ)'ı kullanın. (Ayrıca istenen tempoda birkaç kez TAP TEMPO (TEMPOYA DOKUN) düğmesine de basabilirsiniz.)
4. Dizinin sürekli çalmasına izin vermek için, Döngü alanını seçmek için CURSOR UP / DOWN (İMLECİ YUKARI / AŞAĞI) düğmelerini kullanın, ardından Döngüyü "Açık" hale getirmek için VALUE UP / DOWN (DEĞER YUKARI / AŞAĞI) düğmelerini veya VALUE DIAL (DEĞER DÜĞMESİ)'ı kullanın.
5. Diziyi çalmak için PLAY (OYNAT)'e basın.
   Dizideki davulları veya Eşliği susturmak için sırasıyla MUTE DRUMS (DAVULLARI SUSTUR) veya MUTE ACCOMP (EŞLİĞİ SUSTUR) düğmesine basın. (Bu, Eşliğe veya tam tersi kendi davul kalıplarınızı çalmak istediğinizde kullanışlı bir araçtır.)
