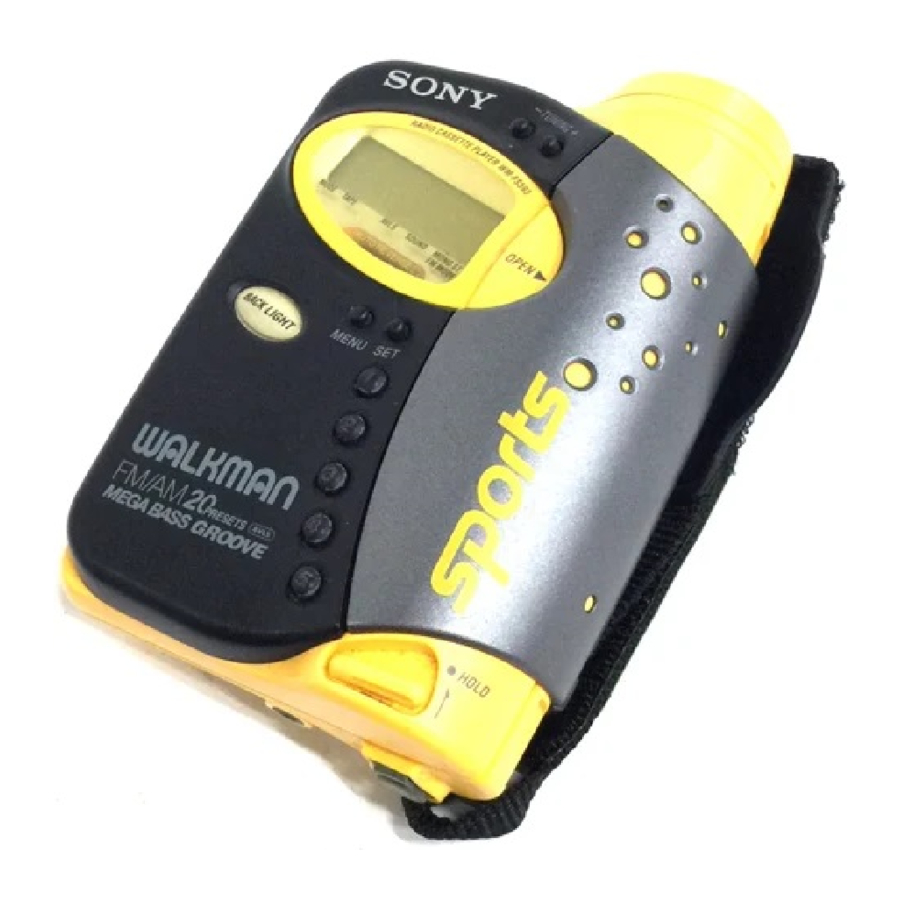

Sony Walkman WM-FS593, WM-FS595 - Manual Pemutar Radio Kaset

Isi

1 Mulai Menggunakan
2 Mengoperasikan Walkman
3 Menggunakan Fungsi Lain
4 Informasi Tambahan
- 4.1 Tindakan Pencegahan
5 Pemeliharaan
- 5.1 Untuk membersihkan kepala dan jalur kaset
- 5.2 Untuk membersihkan bagian luar
6 Pemecahan Masalah
7 Spesifikasi
8 Unduh manual
9 Dalam Bahasa Lain

Mendengarkan dengan volume maksimum selama berjam-jam dapat merusak pendengaran Anda.

Instruksi dalam manual ini adalah untuk WM-FS595 dan WM-FS593. Sebelum Anda mulai membaca, periksa nomor model Anda. WM-FS595 adalah model yang digunakan untuk tujuan ilustrasi. Setiap perbedaan dalam pengoperasian akan ditunjukkan dengan jelas dalam teks, misalnya, "FS595 saja".

Mulai Menggunakan

Menyiapkan Sumber Daya

Baterai Kering

(lihat Gbr. A)

Buka tempat kaset dan buka tutup kompartemen baterai, dan masukkan dua baterai kering R6 (ukuran AA) dengan polaritas yang benar.

Kapan harus mengganti baterai
Ganti baterai saat "" berkedip di layar.
Tanda sisa baterai memiliki 3 langkah untuk menunjukkan sisa daya baterai.

Tampilan	Kondisi
	Daya baterai penuh.

	Daya baterai berkurang.

	Baterai habis. Ganti dengan yang baru.

Catatan

Tanda sisa baterai mungkin sementara menunjukkan level yang lebih rendah selama pemutaran cepat ke depan atau ke belakang atau digunakan dalam suhu yang sangat rendah.
Saat mengganti baterai, ganti kedua baterai dalam waktu 30 detik; jika tidak, semua memori termasuk stasiun radio prasetel akan dibatalkan.

Masa pakai baterai

Masa pakai baterai (Perkiraan jam)	(EIAJ*)
	Sony alkaline LR6 (SG)	Sony R6P (SR)
Pemutaran kaset	24	7.5
Penerimaan radio	38	14

* Nilai terukur dengan standar EIAJ (Electronic Industries Association of Japan). (Menggunakan kaset seri HF Sony)

Catatan

Masa pakai baterai dapat memendek tergantung pada pengoperasian unit.

Untuk kinerja maksimum, kami sarankan Anda menggunakan baterai alkaline.

Menggunakan klip sabuk

Gbr. B

Dengan klip sabuk yang disertakan, Anda dapat mengenakan Walkman Anda di sabuk untuk penggunaan yang nyaman.

Untuk melepas klip sabuk (lihat Gbr. B-a)

Untuk memasang klip sabuk (lihat Gbr. B-b)

Menghubungkan Headphone/ Earphone

(lihat Gbr. C)

Hubungkan headphone/ earphone ke
Kenakan sisi bertanda "L" ke telinga kiri dan sisi bertanda "R" ke telinga kanan.

Mengoperasikan Walkman

Cara Menggunakan Control-Pad

(lihat Gbr. D)

Tekan Control-Pad ke salah satu dari empat arah atau tekan tombolOFF untuk berbagai pengoperasian.

Memutar Kaset

(lihat Gbr. E-a)

Buka tempat kaset dan masukkan kaset. Kemudian tutup tempat kaset dan kunci gesper.
Pastikan fungsi HOLD dimatikan. Jika aktif, geser sakelar HOLD untuk mematikannya.
Tekan MENU berulang kali untuk mengatur kursor ke TAPE di layar.
Kemudian tekan SET untuk memilih jenis kaset.
Tidak ada pesan: normal (TYPE I) METAL: CrO 2 (TYPE II) atau metal (TYPE IV)
Tekan Control-Pad ke arah (putar) untuk mulai memutar. Kemudian sesuaikan volume.

Untuk	Operasi pada Control-Pad (lihat Gbr. D)
memutar sisi lain	Tekan ke arah(putar) selama pemutaran
berhenti memutar	Tekan ke bawah OFF (berhenti)
maju cepat	Tekan ke arah FF selama berhenti
mundur	Tekan ke arah REW selama berhenti
memutar sisi lain dari awal (fungsi Skip Reverse)	Tekan ke arah FF selama pemutaran
memutar sisi yang sama dari awal (fungsi Rewind Auto Play)	Tekan ke arah REW selama pemutaran

Untuk memilih mode pemutaran
(lihat Gbr. E-b)

Tekan MENU berulang kali untuk mengatur kursor ke MODE di layar. Kemudian tekan SET untuk memilih mode yang diinginkan.

Untuk memutar	Pilih
kedua sisi berulang kali
kedua sisi sekali dari sisi yang menghadap tempat kaset

Untuk memutar kaset yang direkam dengan sistem Dolby* NR (FS595 saja)
(lihat Gbr. E-c)

Tekan MENU berulang kali untuk mengatur kursor ke NR (pengurangan noise Dolby) di layar. Kemudian tekan SET untuk menampilkan "ON" (hidup).

* Pengurangan noise Dolby diproduksi di bawah lisensi dari Dolby Laboratories Licensing Corporation. "DOLBY" dan simbol double-D adalah merek dagang dari Dolby Laboratories Licensing Corporation.

Mendengarkan Radio

(lihat Gbr. F-a)

Pastikan fungsi HOLD dimatikan. Jika aktif, geser sakelar HOLD untuk mematikannya.
Tekan Control-Pad ke arah BAND/RADIO ON untuk menghidupkan radio.
Tekan Control-Pad ke arah BAND/RADIO ON berulang kali untuk memilih FM1, FM2, FM3, atau AM.
Tekan TUNING+/– untuk mencari stasiun yang diinginkan. Jika Anda terus menekan TUNING+/– selama beberapa detik, Walkman akan mulai mencari stasiun secara otomatis.

Untuk mematikan radio
(lihat Gbr. F-b)

Tekan ke bawah OFF pada Control- Pad.

Untuk meningkatkan penerimaan siaran

Untuk FM (lihat Gbr. F-c):

Rentangkan kabel headphone/earphone, antena. Jika penerimaan masih tidak bagus, tekan MENU berulang kali untuk mengatur kursor ke FM MODE atau FM SENS di layar. Kemudian tekan SET untuk memilih mode untuk penerimaan terbaik.
Untuk AM: Walkman memiliki antena internal. Ubah orientasi Walkman secara horizontal untuk mendapatkan penerimaan AM yang optimal.

Catatan

Jangan lepaskan sumber daya saat mendengarkan radio, atau stasiun yang diterima mungkin tidak disimpan.

Menyetel Stasiun Radio

(lihat Gbr. G)

Anda dapat menyimpan stasiun radio ke dalam memori unit. Anda dapat menyetel hingga 20 stasiun radio, 5 untuk setiap band FM1, FM2, FM3 atau AM.

Cari stasiun yang ingin Anda simpan. (Ikuti langkah 1-4 di "Mendengarkan Radio")
Tekan dan tahan salah satu tombol 1-5 selama lebih dari 2 detik. Layar berkedip dua kali dengan bunyi bip, dan stasiun disetel. Jika sebuah stasiun sudah disimpan, stasiun baru menggantikan stasiun lama.

Untuk memutar radio yang disetel

Tekan Control-Pad ke arah BAND/RADIO ON untuk memilih band.
Tekan tombol yang sesuai (1-5) pada unit.

Menerima Stasiun di Luar Negara Anda

(Tidak termasuk model untuk Eropa dan Arab Saudi)

(lihat Gbr. H)

Rentang frekuensi berbeda tergantung pada area (lihat bagan "Indikasi area dan rentang frekuensi"). Jika Anda mendengarkan radio di area dengan rentang frekuensi yang berbeda, ubah indikasi area di layar.

Hidupkan radio dan tekan Control-Pad ke arah BAND/ RADIO ON selama lebih dari 10 detik hingga indikasi area berkedip di layar.
Saat layar berkedip, tekan TUNING+/– untuk memilih indikasi "U" atau "E".
Tekan Control-Pad ke arah BAND/RADIO ON untuk mengatur indikasi area.

Catatan

Jika Anda mengubah rentang frekuensi, semua stasiun yang disetel akan dibatalkan.

Indikasi area dan rentang frekuensi

Area*	Rentang frekuensi
Area*	FM (MHz)	AM(kHz)
E	87.5–108	531–1,602
U	87.5–108	530–1,710

* E: Eropa dan negara lain
U: USA, Kanada, dan Amerika Tengah dan Selatan

Menggunakan Fungsi Lain

Untuk mengunci kontrol

(lihat Gbr. I-a)

Atur sakelar HOLD ke arah panah untuk mengunci kontrol.

Untuk menekankan suara bass

(lihat Gbr. I-b)

Tekan MENU berulang kali untuk mengatur kursor ke SOUND di layar. Kemudian, tekan SET untuk memilih mode yang diinginkan. Dengan setiap penekanan, indikasi berubah sebagai berikut.
MB (MEGA BASS): menekankan suara bass
GRV (GROOVE): menekankan suara bass yang lebih dalam
Tidak ada pesan: mati (normal)

Catatan

Jika suara terdistorsi dengan mode "GRV", pilih mode "MB" atau tidak ada pesan.
Penekanan bass mungkin tidak menunjukkan efek yang besar jika volume dinaikkan terlalu tinggi.

Untuk melindungi pendengaran Anda— Fungsi AVLS (Automatic Volume Limiter System)

(lihat Gbr. I-b)
Ketika Anda mengatur fungsi AVLS menjadi aktif, volume maksimum diturunkan untuk melindungi telinga Anda.

Tekan MENU berulang kali untuk mengatur kursor ke AVLS di layar. Kemudian tekan SET untuk menampilkan " ".

Catatan

Jika suara terdistorsi ketika Anda mendengarkan suara yang ditingkatkan bassnya dengan fungsi AVLS, kecilkan volume.
Pengaturan AVLS mungkin dibatalkan ketika Anda mengganti baterai.

Untuk melihat layar dalam gelap

(lihat Gbr. I-c)

Tekan BACK LIGHT (Lampu Latar). Lampu latar akan menerangi layar untuk digunakan dalam gelap. Layar akan menyala selama sekitar 5 detik untuk setiap operasi. Tombol BACK LIGHT (Lampu Latar) akan beroperasi meskipun fungsi HOLD aktif.

Menggunakan flasher

(FS595 untuk A.S. dan Kanada saja)

Untuk memasang baterai lithium

(lihat Gbr. J-a)

Sebelum menggunakan flasher untuk pertama kalinya, buka tutup kompartemen baterai dan masukkan satu baterai lithium CR2025 (tersedia) dengan polaritas yang benar.

Catatan

Pastikan untuk menutup kompartemen baterai dengan kuat setelah memasukkan baterai.

Kapan mengganti baterai lithium

Ganti baterai lithium ketika cahaya flasher redup.

Masa pakai baterai*	(Perkiraan jam)
Baterai lithium Sony CR2025	80

* Ketika menggunakan pada 20°C (68°F) tanpa mematikan.

Catatan

Masa pakai baterai dapat memendek tergantung pada pengoperasian unit.

Catatan tentang baterai lithium

Jauhkan baterai lithium dari jangkauan anak-anak. Jika baterai tertelan, segera konsultasikan dengan dokter.
Seka baterai dengan kain kering untuk memastikan kontak yang baik.
Pastikan untuk memasang baterai pada posisi polaritas yang benar.
Jangan memegang baterai dengan pinset logam, karena dapat menyebabkan korsleting.
Jangan memecah baterai atau membuangnya ke dalam api, yang dapat menyebabkan ledakan. Buang baterai bekas dengan hati-hati.

Untuk memasang flasher ke tali tangan

(lihat Gbr. J-b)

Untuk menggunakan flasher

(lihat Gbr. J-c)

Tekan sakelar daya. Setiap kali Anda menekannya, cahaya berubah sebagai berikut;
flash → cahaya kontinu т mati

Informasi Tambahan

Tindakan Pencegahan

Tentang baterai

Jangan mengisi daya baterai kering.
Jangan membawa baterai kering atau isi ulang dengan koin atau benda logam lainnya. Ini dapat menghasilkan panas jika terminal positif dan negatif baterai secara tidak sengaja bersentuhan dengan benda logam.
Ketika Anda tidak menggunakan Walkman untuk waktu yang lama, keluarkan baterai untuk menghindari kerusakan yang disebabkan oleh kebocoran baterai dan korosi berikutnya.

Tentang unit

Jangan menjatuhkan unit atau memberikan kejutan pada unit, atau dapat menyebabkan kerusakan.
Jangan tinggalkan unit di lokasi dekat sumber panas, atau di tempat yang terkena sinar matahari langsung, debu atau pasir berlebihan, kelembaban, hujan, kejutan mekanis, atau di dalam mobil dengan jendela tertutup.
Jangan melilitkan kabel headphone/ earphone di sekitar unit. Tombol dapat terus ditekan, menyebabkan penggunaan baterai yang tidak perlu.
Layar LCD mungkin menjadi sulit dilihat atau melambat saat menggunakan unit pada suhu tinggi (di atas 40°C/104°F) atau pada suhu rendah (di bawah 0°C/32°F). Pada suhu kamar, layar akan kembali ke kondisi operasi normalnya.

Jika unit belum digunakan untuk waktu yang lama, atur dalam mode pemutaran dan panaskan selama beberapa menit sebelum memasukkan kaset.

Tentang ketahanan air

Sebelum membuka atau menutup dudukan kaset, pastikan untuk menyeka air, debu, atau pasir di bagian luar Walkman. (Walkman tidak tahan air dengan dudukan kaset terbuka.)
Karena air di jack headphone/ earphone dapat menyebabkan karat, tutupi dengan tutup karet yang terpasang saat headphone/ earphone tidak digunakan.
Karena Walkman kedap udara, Anda mungkin tidak dapat membuka dudukan kaset karena perubahan tekanan udara yang tiba-tiba di dalam Walkman, yang terjadi setelah diangkut dengan pesawat atau berpindah dari tempat hangat ke tempat dingin. Untuk membuka dudukan kaset, lihat "Pemecahan Masalah".
Headphone/ earphone yang tersedia tidak dimaksudkan untuk direndam dalam air atau bersentuhan terus-menerus dengan air. Jika mereka secara tidak sengaja jatuh ke air atau basah, keringkan dengan kain lembut. Jangan pernah menggunakan pengering rambut listrik.
Jika Walkman atau headphone/earphone terendam dalam air garam, pastikan untuk mencucinya dengan air tawar yang tidak mengalir. Jangan pernah mencucinya di bawah air mengalir, dan jangan pernah menggunakan sabun atau deterjen.
Pasir atau debu pada karet akan mencegah dudukan kaset menutup rapat, dan air dapat masuk. Sikat debu sesekali.
Kami merekomendasikan agar karet diganti setiap tahun. Karet pengganti tersedia di Fasilitas Servis Sony resmi.

Tentang kaset yang lebih panjang dari 90 menit

Kami tidak merekomendasikan penggunaan kaset yang lebih panjang dari 90 menit kecuali untuk pemutaran terus-menerus yang lama. Mereka sangat tipis dan cenderung mudah meregang.

Tentang headphone/earphone Keselamatan jalan

Jangan gunakan headphone/earphone saat mengemudi, bersepeda, atau mengoperasikan kendaraan bermotor apa pun. Ini dapat menciptakan bahaya lalu lintas dan ilegal di beberapa daerah. Juga berpotensi berbahaya untuk memutar headphone/earphone Anda dengan volume tinggi saat berjalan, terutama di penyeberangan pejalan kaki. Anda harus berhati-hati atau menghentikan penggunaan dalam situasi yang berpotensi berbahaya.

Mencegah kerusakan pendengaran

Jangan gunakan headphone/earphone dengan volume tinggi. Para ahli pendengaran menyarankan untuk tidak bermain terus-menerus, keras, dan diperpanjang. Jika Anda mengalami dering di telinga Anda, kurangi volume atau hentikan penggunaan.

Peduli terhadap orang lain

Jaga volume pada tingkat sedang. Ini akan memungkinkan Anda untuk mendengar suara-suara di luar dan untuk menghormati orang-orang di sekitar Anda.

Pemeliharaan

Untuk membersihkan kepala dan jalur kaset

Gunakan kaset pembersih CHK-1 (tidak tersedia) setiap 10 jam penggunaan.

Catatan

Gunakan hanya kaset pembersih yang direkomendasikan.

Untuk membersihkan bagian luar

Gunakan kain lembut yang sedikit dibasahi dengan air. Jangan gunakan alkohol, bensin, atau tiner.

Catatan

Bersihkan steker headphone/earphone secara berkala.

Pemecahan Masalah

Volume tidak dapat dinaikkan

Jika " " muncul untuk tampilan AVLS, tekan SET sehingga "" menghilang.

Suara tidak stabil atau tidak ada audio

Masukkan dua baterai R6 (ukuran AA) dengan benar.
Ganti semua baterai jika lemah.

Layar menampilkan informasi yang salah

Baterai lemah. Ganti baterai dengan yang baru.

Dudukan kaset tidak dapat dibuka

Buka tutup karet, lalu buka dudukan kaset. Jika klip sabuk terpasang, lepaskan terlebih dahulu. Saat dudukan kaset terbuka, ingatlah untuk menutup tutup karet untuk mencegah masuknya air (lihat Gbr. K).

Spesifikasi

Bagian radio

Rentang frekuensi
FM: 87,5–108 MHz
AM: 530–1.710 kHz (Amerika Utara, Tengah, dan Selatan)
531–1.602 kHz (Negara lain)

Bagian kaset

Respons frekuensi (Dolby NR mati)
Pemutaran: 30–14.000 Hz

Output
(Headphone/earphone) jack
Impedansi beban 8–300 ohm

Umum

Persyaratan daya 3 V
Dua baterai R6 (ukuran AA)

Dimensi (l/t/d)
Kira-kira. 96,5 x 130,6 x 47,8 mm (3 7 ⁄ x 5 1 ⁄ 4 x 1 15 ⁄ 8 16 inci) termasuk bagian dan kontrol yang menonjol

Massa
Kira-kira. 295 g (10,5 oz)/Kira-kira. 370 g (13,1 oz) termasuk baterai dan kaset

Aksesori yang tersedia
Headphone stereo atau Earphone stereo (1)
Klip sabuk (1)
Flasher (1) (FS595 untuk A.S. dan Kanada saja)
Baterai lithium Sony CR2025 (1) (FS595 untuk A.S. dan Kanada saja)

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.
