Pioneer VSX-932 нұсқаулығы

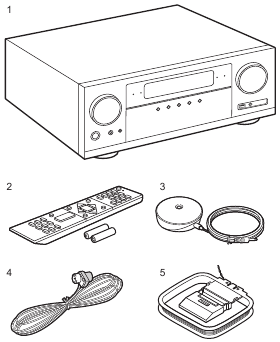

Қорапта не бар

1. Негізгі блок (1)
2. Қашықтан басқару құралы (RC-957R) (1), Батареялар (AAA/R03) (2)
3. Динамикті орнату микрофоны (1)
   • Бастапқы орнату кезінде пайдаланылады.
4. Үй ішіндегі FM антеннасы (1)
5. AM ілмекті антеннасы (1)
   • Жылдам бастау нұсқаулығы (1)
   • Негізгі нұсқаулық (Осы нұсқаулық)

• 4 Ω -ден 16 Ω-ге дейінгі кедергісі бар динамиктерді қосыңыз.
• Қуат сымы барлық басқа кабельдік қосылымдар аяқталғаннан кейін ғана қосылуы керек.
• Біз басқа компаниялар шығарған жабдықты қосудан туындаған зақым үшін жауапкершілікті қабылдамаймыз.
• Функционалдылық микробағдарламалық жасақтаманы жаңарту арқылы енгізілуі мүмкін, ал қызмет жеткізушілер қызмет көрсетуді тоқтатуы мүмкін, яғни кейбір желілік қызметтер мен мазмұн болашақта қолжетімсіз болуы мүмкін. Сонымен қатар, қолжетімді қызметтер сіздің тұрғылықты жеріңізге байланысты өзгеруі мүмкін.
• Микробағдарламалық жасақтаманы жаңарту туралы мәліметтер біздің веб-сайтымызда және басқа да құралдар арқылы кейінірек жарияланады.
• Техникалық сипаттамалар мен сыртқы түрі алдын ала ескертусіз өзгертілуі мүмкін.

Бөлшек атаулары

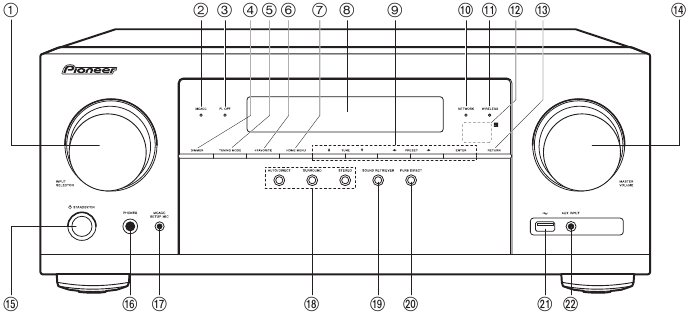

Алдыңғы панель

1. INPUT SELECTOR теру құралы: Ойнатылатын кірісті ауыстырыңыз.
2. MCACC индикаторы: MCACC арқылы жасалған динамик калибрлеуін қосқан кезде жанады.
3. FL OFF индикаторы: Дисплейді өшіру үшін DIMMER түймесін қайталап басқан кезде жанады.
4. DIMMER түймесі: Дисплейді өшіруге немесе дисплейдің жарықтығын үш қадаммен реттеуге болады.
5. TUNING MODE түймесі: Күйді автоматты түрде реттеу мен қолмен реттеу арасында AM/FM станциясына ауыстырады.
6. +FAVORITE түймесі: AM/FM радиостанцияларын тіркеу үшін пайдаланылады.
7. HOME MENU түймесі: Басты бетті көрсетеді. (*)
8. Дисплей
9. Көрсеткі түймелері () және ENTER түймесі: Көрсеткілермен элементті таңдап, растау үшін ENTER түймесін басыңыз. TUNER пайдаланған кезде станцияларды реттеу үшін пайдаланыңыз.
10. NETWORK индикаторы: Кіріс селекторымен "NET" таңдалғанда және құрылғы желіге қосылғанда жанады. Құрылғы күту режимінде болса, HDMI CEC және желілік күту сияқты функциялар қосылғанда жанады.
11. WIRELESS индикаторы: Құрылғы сымсыз желіге қосылғанда жанады.
12. Қашықтан басқару құралының сенсоры: Қашықтан басқару құралынан сигналдарды қабылдайды.
    • Қашықтан басқару құралының сигнал диапазоны перпендикуляр осьте 20° бұрышта және екі жағында 30° бұрышта шамамен 16´/5 м ішінде.
13. RETURN түймесі: Дисплейді алдыңғы күйіне қайтарады.
14. MASTER VOLUME
15. STANDBY/ON түймесі
16. PHONES ұясы: Стандартты штепсельдік құлаққаптар (Ø1/4"/6,3 мм) қосылған.
17. MCACC SETUP MIC ұясы: Жеткізілген динамикті орнату микрофоны қосылған.
18. Тыңдау режимі түймесі: Тыңдау режимін ауыстыру үшін "AUTO/DIRECT", "SURROUND" немесе "STEREO" түймесін басыңыз. (*)
19. SOUND RETRIEVER түймесі: Сығылған аудио үшін жақсырақ дыбыс сапасын қамтамасыз ететін Sound Retriever функциясын қосады/өшіреді.
20. PURE DIRECT түймесі: Pure Direct режиміне ауыстырады.
21. USB порты: Онда сақталған музыкалық файлдарды ойнату үшін USB сақтау құрылғысы қосылған. USB кабелі арқылы USB құрылғыларына қуатты (5 В/500 мА) да жеткізуге болады.
22. AUX INPUT ұясы: Стерео шағын штепсельдік кабельді (Ø1/8"/3,5 мм) пайдаланып бейнекамераны және т.б. қосыңыз.

(*)Толық ақпаратты Қосымша нұсқаулықтан табуға болады.

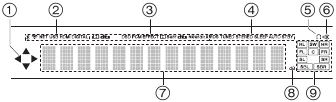

Дисплей

1. "NET", "USB" кіріс селекторымен операцияларды орындағанда жанады.
2. Келесі жағдайларда жанады.
   : BLUETOOTH арқылы қосылған кезде.
   : Wi-Fi арқылы қосылған кезде.
   NET: Кіріс селекторымен "NET" таңдалғанда және құрылғы желіге қосылғанда. Желіге қосылу дұрыс болмаса, жыпылықтайды.
   USB: Кіріс селекторымен "USB" таңдалғанда және құрылғы USB арқылы қосылғанда және USB құрылғысы таңдалғанда. USB дұрыс қосылмаса, жыпылықтайды.
   HDMI: HDMI сигналдары енгізіліп, HDMI кірісі таңдалғанда.
   DIGITAL: Сандық сигналдар енгізіліп, сандық кіріс таңдалғанда.
3. Кіріс сандық аудио сигналдарының түріне және тыңдау режиміне сәйкес жанады.
4. Келесі жағдайларда жанады.
   RDS: RDS хабарларын қабылдау.
   TUNED: AM/FM радиосын қабылдау.
   STEREO: FM стереосын қабылдау.
   SLEEP: Ұйқы таймері орнатылғанда.
   AUTO STBY: Автоматты күту қосулы.
5. Құлаққаптар қосылғанда жанады.
6. Дыбыс өшіру қосылғанда жыпылықтайды.
7. Кіріс сигналдарының әртүрлі ақпаратын көрсетеді.
8. Дыбыс деңгейін реттеу кезінде жанады.
9. Динамик/Арна дисплейі: Таңдалған тыңдау режиміне сәйкес келетін шығыс арнасын көрсетеді.

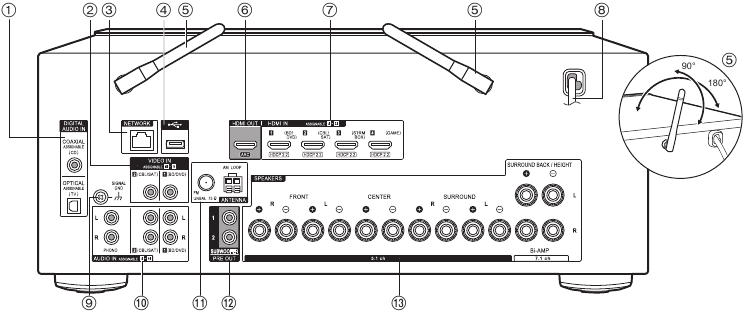

Артқы панель

1. DIGITAL AUDIO IN OPTICAL/COAXIAL ұялары: Сандық оптикалық кабельмен немесе сандық коаксиалды кабельмен теледидар немесе AV құрамдас сандық аудио сигналдарын енгізіңіз.
2. VIDEO IN ұялары: AV құрамдас бейне сигналдарын аналогты бейне кабельмен енгізіңіз.
3. NETWORK порты: Ethernet кабелі арқылы желіге қосылыңыз.
4. USB порты: Онда сақталған музыкалық файлдарды ойнату үшін USB сақтау құрылғысы қосылған. USB кабелі арқылы USB құрылғыларына қуатты (5 В/500 мА) да жеткізуге болады.
5. Сымсыз антенна: Wi-Fi қосылымы үшін немесе BLUETOOTH қосылған құрылғыны пайдаланған кезде қолданылады. Олардың бұрыштарын қосылым күйіне сәйкес реттеңіз.
6. HDMI OUT ұялары: Теледидарға қосылған HDMI кабелі арқылы бейне сигналдарын және аудио сигналдарын жіберіңіз.
7. HDMI IN ұялары: AV құрамдасына қосылған HDMI кабелі арқылы бейне сигналдарын және аудио сигналдарын жіберіңіз.
8. Қуат сымы
9. SIGNAL GND терминалы: Айналмалы табақтың жерге тұйықтағыш сымы қосылған.
10. AUDIO IN ұялары: AV құрамдас аудио сигналын аналогты аудио кабельмен енгізіңіз.
11. ANTENNA AM LOOP/FM UNBAL 75Ω терминалы: Жеткізілген антенналар қосылған.
12. SUBWOOFER PRE OUT ұясы: Қуатты сабвуферді сабвуфер кабелімен қосыңыз. Екі қуатты сабвуферді қосуға болады. Бірдей сигнал SUBWOOFER PRE OUT ұяларының әрқайсысынан шығарылады.
13. SPEAKERS терминалдары: Динамиктерді динамик кабельдерімен қосыңыз.

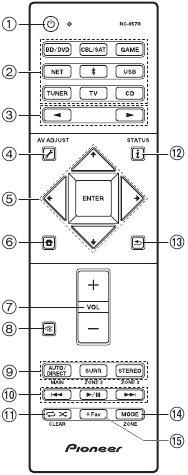

Қашықтан басқару пульті

1. STANDBY/ON түймесі
2. Кіріс таңдау түймелері: Ойнатылатын кірісті ауыстырады.
3. түймесі: Ойнатылатын кірісті таңдаңыз.
4. (AV ADJUST) түймесі: Дыбыс сапасын және т.б. реттеу үшін ойнату кезінде AV Adjust параметрін теледидарда және дисплейде көрсету үшін басыңыз. Кіріс таңдау "CD", "TV", "PHONO", "AM" немесе "FM" болғанда, теледидар экранында ешқандай дисплей болмайтынын ескеріңіз, сондықтан операцияларды орындау кезінде негізгі блоктағы дисплейді қадағалаңыз. (*)
5. Көрсеткі түймелері және ENTER түймесі: Көрсеткілермен элементті таңдап, таңдауыңызды растау үшін ENTER түймесін басыңыз. Қалта немесе файл тізімдері теледидарда бір экранда көрсетілмесе, экранды өзгерту үшін түймесін басыңыз.
6. түймесі: Басты бетті көрсетеді. (*)
7. Дыбыс деңгейін реттеу түймелері
8. түймесі: Аудионы уақытша өшіреді. Өшіруді болдырмау үшін қайтадан басыңыз.
9. LISTENING MODE түймелері: Тыңдау режимін таңдауға мүмкіндік береді. (*)
10. Ойнату түймесі: Music Server немесе USB ойнатылған кезде ойнату операциялары үшін пайдаланылады.
11. түймесі: Music Server немесе USB ойнатылған кезде қайталау немесе кездейсоқ ойнату операциялары үшін пайдаланылады. Түймені әр басқан сайын режим (1 тректі қайталау), (қалтаны қайталау), (кездейсоқ) күйінен ауысады.
    CLEAR түймесі: Теледидар экранында мәтінді енгізген кезде енгізген барлық таңбаларды жояды.
12. түймесі: Дисплейдегі ақпаратты ауыстырады және RDS жұмысын істеу үшін пайдаланылады.
13. түймесі: Дисплейді алдыңғы күйіне қайтарады.
14. MODE түймесі: Күйді автоматты түрде реттеу мен қолмен реттеу арасында AM/FM станциясына ауыстырады.
15. +Fav түймесі: AM/FM радиостанцияларын тіркеу үшін пайдаланылады.
    • MAIN және ZONE пайдаланылмайды.

(*) Толық ақпаратты Қосымша нұсқаулықтан табуға болады.

Орнату

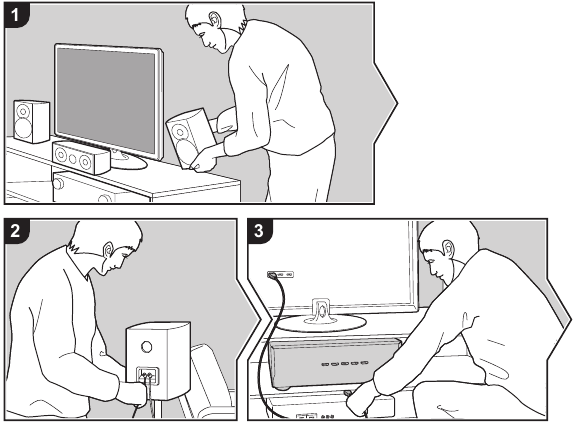

Орнату тәртібі

Бұл құрылғыны орнатып жатқан динамиктердің орналасуына және сыртқы құрылғыларға қосылуына байланысты бірнеше тәсілмен пайдалануға болады. Орнату процесін жеңілдету үшін төмендегіні оқыңыз.

1. Динамиктердің орналасуы
   Өзіңізде бар динамиктердің түрлеріне және олар төменде ұсынылған таңдаулардан қандай жағдайларда қолданылатынына сәйкес келетін динамиктердің орналасуын таңдаңыз, содан кейін динамиктерді тиісті беттегі иллюстрациялар мен түсініктемелерге сәйкес орнатыңыз. Динамиктердің орналасуына артқы динамиктерді пайдаланатын жүйелер, биіктік динамиктерін пайдаланатын жүйелер және Bi-Amping динамиктерін пайдаланатын жүйелер кіреді. Сондай-ақ "Динамиктердің комбинацияларында" қол жетімді комбинацияларды қараңыз.
2. Динамиктерді қосыңыз
   Динамик жүйелерін осы құрылғыға қосу үшін, егер сіз төменде сипатталған динамик орналасуын пайдалансаңыз, "Динамиктерді қосыңыз" бөлімін және келесіде сипатталған Bi-Amping динамиктерін пайдаланатын динамик орналасуын пайдаланыңыз. Егер сіз иллюстрациялар мен түсініктемелерді қарап, қажетті кабельдерді алдын ала дайындасаңыз, қосылу процесі жеңілдейді.
3. ТД және AV құрамдастарын қосыңыз
   Теледидар, Blu-ray дискісінің ойнатқышы сияқты сыртқы құрылғыларыңызды, сондай-ақ антенналар сияқты жеткізілетін керек-жарақтарды қосу үшін "ТД және AV құрамдастарын қосыңыз" бөлімін қараңыз. Егер сіз иллюстрациялар мен түсініктемелерді қарап, сыртқы құрылғылардағы қосылым түрлерін растасаңыз және қажетті кабельдерді алдын ала дайындасаңыз, қосылым процесі жеңілдейді.

Динамиктердің орналасуы

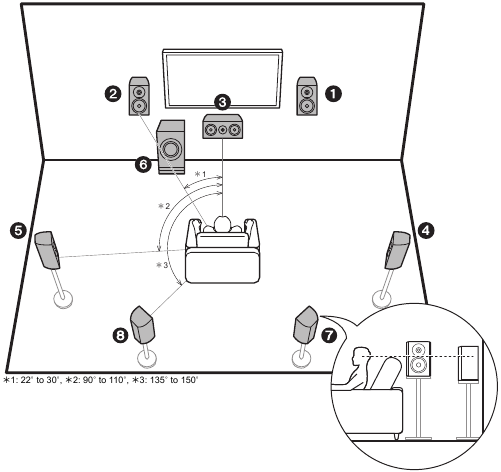

7.1 арналы жүйе
Алдыңғы динамиктер алдыңғы стерео дыбысты шығарады, ал орталық динамик диалогтар мен вокал сияқты орталық дыбысты шығарады. Айналмалы динамиктер артқы дыбыс өрісін жасайды. Қуатты сабвуфер басс дыбыстарын шығарып, бай дыбыс өрісін жасайды.
Артқы айналмалы динамиктер қосылған осы негізгі 5.1 арналы жүйе 7.1 арналы жүйе деп аталады. Артқы айналмалы динамиктерді қосу артқы дыбыс өрісі жасаған дыбыстың орау және байланыс сезімін жақсартады және нақтырақ дыбыс өрісін қамтамасыз етеді. Сонымен қатар, артқы айналмалы динамиктерді орнату арқылы кіріс пішімі Dolby Atmos болған кезде ең жаңа 3D дыбысты жүзеге асыратын Dolby Atmos тыңдау режимін таңдай аласыз.
Алдыңғы динамиктер құлақ биіктігінде, ал айналмалы динамиктер құлақ биіктігінен сәл жоғары орналасуы керек. Орталық динамик тыңдау позициясына қаратып орнатылуы керек. Қуатты сабвуферді орталық динамик пен алдыңғы динамиктің арасына орналастыру музыка ойнаған кезде де табиғи дыбыс береді. Оңтайлы орналасу артқы айналмалы динамиктердің құлақ биіктігінде болуы болып табылады.

1. Алдыңғы динамиктер
2. Алдыңғы динамиктер
3. Орталық динамик
4. Айналмалы динамиктер
5. Айналмалы динамиктер
6. Қуатты сабвуфер
7. Артқы айналмалы динамиктер
8. Артқы айналмалы динамиктер

• Егер сіз орнатуға артқы айналмалы динамиктерді қоссаңыз, айналмалы динамиктер қажет.

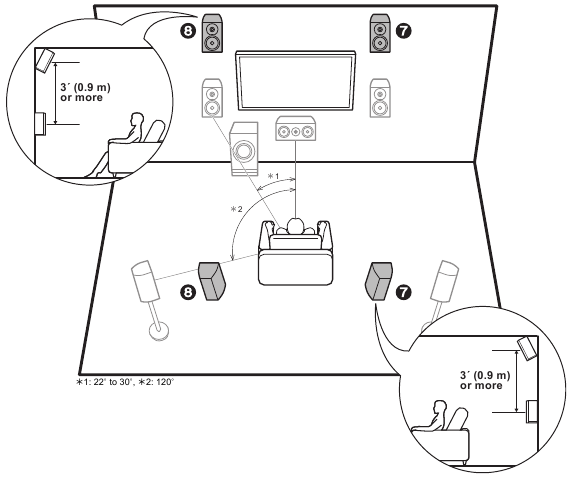

5.1.2 арналы жүйе-1
(Алдыңғы жоғары динамиктер/Артқы жоғары динамиктер)
Бұл алдыңғы динамиктерден, орталық динамиктен, айналмалы динамиктерден және қуатты сабвуферден тұратын негізгі 5.1 арналы жүйе, оған биіктік динамиктерінің екі түрі болып табылатын алдыңғы биік динамиктер немесе артқы биік динамиктер қосылған. Биіктік динамиктерін орнату арқылы кіріс пішімі Dolby Atmos болған кезде төбелік дыбыстарды қоса алғанда, ең жаңа 3D дыбысты жүзеге асыратын Dolby Atmos тыңдау режимін таңдай аласыз. Алдыңғы биік динамиктер немесе артқы биік динамиктер алдыңғы динамиктерден кемінде 3´/0,9 м жоғары орналасуы керек.
Алдыңғы биік динамиктер алдыңғы динамиктердің тікелей үстінде орналасуы керек, ал артқы биік динамиктер арасындағы қашықтық алдыңғы динамиктер арасындағы қашықтыққа сәйкес келуі керек. Екеуі де тыңдау позициясына қаратып орнатылуы керек.

7. Биіктік динамиктері
8. Биіктік динамиктері

Төмендегілердің бірін таңдаңыз:

• Алдыңғы жоғары динамиктер
• Артқы жоғары динамиктер

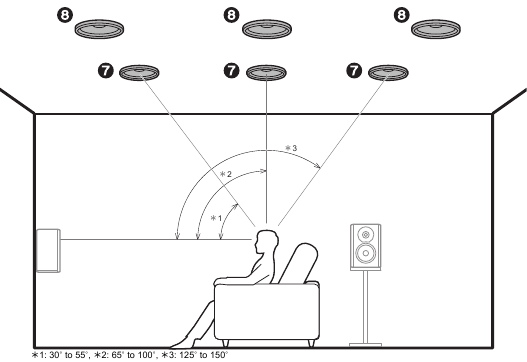

5.1.2 арналы жүйе-2
(Төбелік динамиктер)
Бұл алдыңғы динамиктерден, орталық динамиктен, айналмалы динамиктерден және қуатты сабвуферден тұратын негізгі 5.1 арналы жүйе, оған жоғарғы алдыңғы динамиктер, жоғарғы орталық динамиктер немесе жоғарғы артқы динамиктер қосылған, олар биіктік динамиктерінің түрлері болып табылады. Биіктік динамиктерін орнату арқылы кіріс пішімі Dolby Atmos болған кезде төбелік дыбыстарды қоса алғанда, ең жаңа 3D дыбысты жүзеге асыратын Dolby Atmos тыңдау режимін таңдай аласыз.
Жоғарғы алдыңғы динамиктерді отыру позициясының алдындағы төбеге, жоғарғы орталық динамиктерді отыру позициясының тікелей үстіндегі төбеге және жоғарғы артқы динамиктерді отыру позициясының артындағы төбеге орнатыңыз. Әр жұп арасындағы қашықтық екі алдыңғы динамик арасындағы қашықтыққа сәйкес келуі керек.

• Dolby Laboratories Dolby Atmos әсерін жақсырақ алу үшін биіктік динамиктерінің осы түрін орналастыруды ұсынады.

7. Биіктік динамиктері
8. Биіктік динамиктері

Төмендегілердің бірін таңдаңыз:

• Жоғарғы алдыңғы динамиктер
• Жоғарғы орталық динамиктер
• Жоғарғы артқы динамиктер

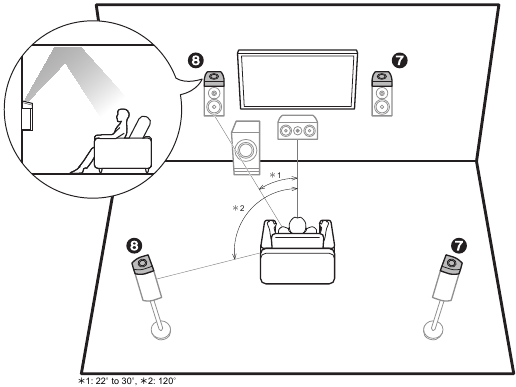

5.1.2 арналы жүйе-3
(Dolby Enabled динамиктері (Dolby динамиктері))
Бұл алдыңғы динамиктерден, орталық динамиктен, айналмалы динамиктерден және қуатты сабвуферден тұратын негізгі 5.1 арналы жүйе, оған Dolby Enabled динамиктері (алдыңғы) немесе Dolby Enabled динамиктері (айналмалы) қосылған, олар биіктік динамиктерінің екі түрі болып табылады. Dolby Enabled динамиктері төбеге қаратып орналасуға арналған арнайы динамиктер болып табылады, сондықтан дыбыс төбеден секіргеннен кейін естіледі, сондықтан дыбыс жоғарыдан шығып жатқан сияқты болады. Биіктік динамиктерін орнату арқылы кіріс пішімі Dolby Atmos болған кезде төбелік дыбыстарды қоса алғанда, ең жаңа 3D дыбысты жүзеге асыратын Dolby Atmos тыңдау режимін таңдай аласыз.
Оларды алдыңғы динамиктердің үстіне немесе айналмалы динамиктердің үстіне орналастырыңыз.

7. Биіктік динамиктері
8. Биіктік динамиктері

Төмендегілердің бірін таңдаңыз:

• Dolby Enabled динамиктері (алдыңғы)
• Dolby Enabled динамиктері (айналмалы)

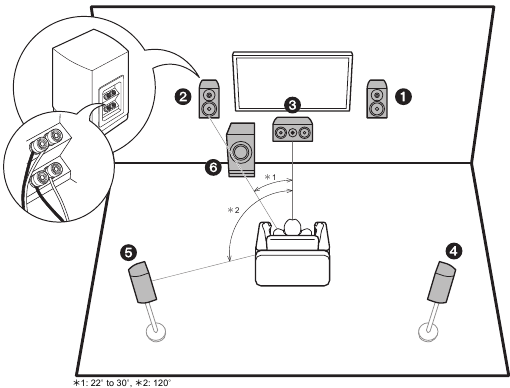

Динамиктерді Bi-Amping
Басс пен треблдің сапасын жақсарту үшін bi-amping-ті қолдайтын алдыңғы динамиктерді қосуға болады. Бұл қосылыммен қол жетімді арналардың максималды саны 5.1 құрайды, себебі Bi-Amping динамиктері твиттер ұяларына бір күшейткішті және вуфер ұяларына бір күшейткішті қажет етеді. Алдыңғы динамиктерден басқа, орталық динамикті, айналмалы динамиктерді және қуатты сабвуферді де қосуға болады.

1. Алдыңғы динамиктер (Bi-Amping)
2. Алдыңғы динамиктер (Bi-Amping)
3. Орталық динамик
4. Айналмалы динамиктер
5. Айналмалы динамиктер
6. Қуатты сабвуфер

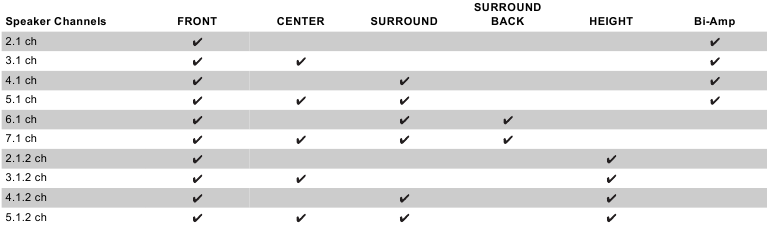

Динамиктердің комбинациялары

• Кез келген комбинацияларда екіге дейін қуатты сабвуферді қосуға болады.


Динамиктерді қосыңыз

Стандартты қосылымдар
Әрбір арна үшін құрылғының ұялары мен динамиктің ұялары арасында дұрыс қосылым жасаңыз (+-қа және –-ге). Егер қосылым дұрыс болмаса, кері фаза басс шығысын нашарлатуы мүмкін. Екіге дейін қуатталатын сабвуферді қосуға болады. SUBWOOFER PRE OUT ұяларының әрқайсысынан бірдей сигнал шығарылады.
Қосылым кезінде динамиктердің ашық сымдары динамик терминалдарынан шығып кетпеуін қадағалаңыз. Егер динамиктердің ашық сымдары артқы панельге тиіп кетсе немесе + және – сымдары бір-біріне тиіп кетсе, қорғаныс тізбегі іске қосылады.

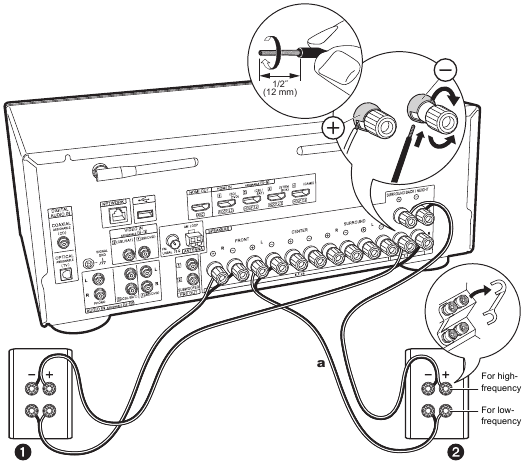

Bi-Amping динамиктерімен қосылу

• Орталық динамикті, айналмалы динамиктерді және қуатталатын сабвуферді қосу үшін "Стандартты қосылымдарды" қараңыз.

  1. Динамик кабелі

Алдыңғы динамиктердің вуфер ұялары мен твиттер ұяларының арасына орнатылған секіргіш жолақты алып тастағаныңызға көз жеткізіңіз. Әрбір арна үшін құрылғының ұялары мен динамиктің ұялары арасында дұрыс қосылым жасаңыз (+-қа және –-ге). Егер қосылым дұрыс болмаса, кері фаза басс шығысын нашарлатуы мүмкін. Сондай-ақ, bi-amping үшін қосылымдарды пайдаланған кезде динамиктеріңіздің нұсқаулығын қараңыз.

Орнату

• Қосылған динамик конфигурациясының параметрлерін бастапқы орнатуда "Full Auto MCACC" ішінен жасау керек.
• Егер қосылған динамиктердің кез келгенінің кедергісі 4 Ω немесе одан да көп болса, бірақ 6 Ω-дан аз болса, бастапқы орнатуды аяқтағаннан кейін жүйелік орнату мәзірінде кейбір параметрлерді жасау керек. Қашықтан басқару құралындағы түймесін басыңыз және көрсетілген Басты бетте "System Setup" (Жүйелік орнату) - "Speaker" (Динамик) - "Configuration" (Конфигурация) - "Speaker Impedance" (Динамик кедергісі) параметрін "4ohms" (4ом) етіп орнатыңыз.

Қосылым кезінде динамиктердің ашық сымдары динамик терминалдарынан шығып кетпеуін қадағалаңыз. Егер динамиктердің ашық сымдары артқы панельге тиіп кетсе немесе + және – сымдары бір-біріне тиіп кетсе, қорғаныс тізбегі іске қосылады.

Теледидар мен AV құрамдастарын қосыңыз

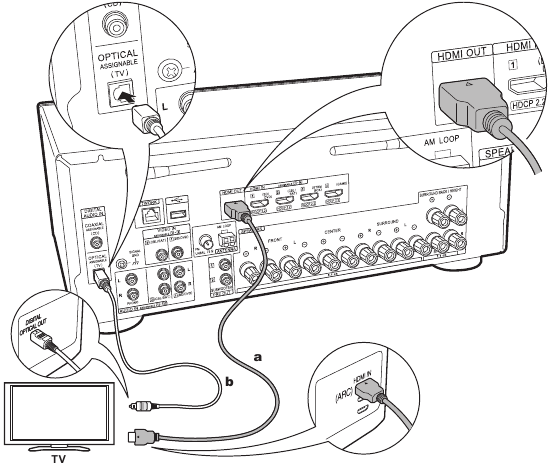

Теледидарды қосу

1. HDMI кабелі
2. Сандық оптикалық кабель

ARC теледидарына
ARC (Audio Return Channel) (*) функциясын қолдайтын теледидар үшін HDMI кабелін пайдаланыңыз және "a" суретіне сәйкес қосыңыз. Қосылу кезінде ARC қолдайтын теледидардағы HDMI IN ұясын таңдаңыз.

Орнату

• ARC функциясын пайдалану үшін параметрлер қажет. Бастапқы орнатуда "Audio Return Channel" ішінде "Иә" таңдаңыз.
• Теледидарға қосылу және орнату бойынша нұсқаулар үшін теледидардың пайдалану нұсқаулығын қараңыз.

ARC емес теледидарға
ARC (Audio Return Channel) функциясын қолдамайтын теледидар үшін (*) "a" суретіндегі HDMI кабелін де, "b" суретіндегі сандық оптикалық кабелді де қосыңыз.

• Егер сіз теледидарды кабельдік приставка сияқты құрылғы арқылы көретін болсаңыз (яғни, теледидарға кірістірілген тюнерді пайдаланбасаңыз), сандық оптикалық кабельмен қосылу қажет емес.

(*) ARC функциясы:
Бұл функция теледидар дыбыс сигналдарын HDMI кабелі арқылы тасымалдайды, осылайша сіз теледидардан шыққан дыбысты осы құрылғы арқылы ойната аласыз. ARC үйлесімді теледидарға қосылу бір HDMI кабелімен аяқталады. ARC қолдайтынын білу үшін теледидардың нұсқаулығын қараңыз.

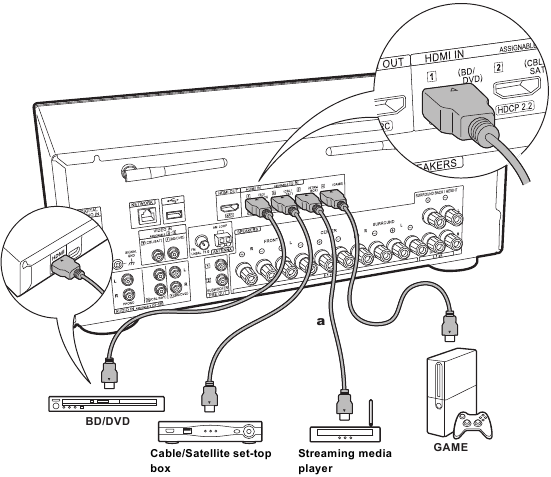

HDMI AV құрамдасын қосу

Бұл HDMI ұясы бар AV құрамдасымен қосылу мысалы. CEC (Consumer Electronics Control) стандартына сәйкес келетін AV құрамдасына қосылғанда, сіз кіріс таңдау құралымен байланыстырылатын HDMI CEC функциясы (*) және бұл құрылғы күту режимінде болған кезде де AV құрамдастарынан бейне мен дыбысты теледидарда ойнатуға мүмкіндік беретін HDMI Standby Through функциясы сияқты мүмкіндіктерді пайдалана аласыз.

1. HDMI кабелі

• 4K немесе 1080p бейнені ойнату үшін жоғары жылдамдықты HDMI кабелін пайдаланыңыз.

Орнату

• Бастапқы орнатуда "Audio Return Channel" үшін "Иә" таңдалса, HDMI CEC функциясы мен HDMI Standby Through функциясы автоматты түрде қосылады. Егер "Жоқ, өткізіп жіберу" таңдалса, Бастапқы орнату аяқталғаннан кейін жүйелік орнату мәзірінде параметрлер қажет. Параметрлер қашықтан басқару құралындағы пернесін басу арқылы көрсетілетін Басты беттегі "Жүйелік орнату" - "Аппараттық құрал" - "HDMI" бөлімінде жасалады.
• Dolby Digitalді қоса алғанда, сандық көлемді дыбыстан ләззат алу үшін, дыбыс шығысы қосылған Blu-ray Disc ойнатқышында немесе басқа құрылғыда "Bitstream output" деп орнатылуы керек.

(*) HDMI CEC функциясы:
Сіз кіріс ауыстыруды CEC стандартына сәйкес келетін кіріс таңдау құралымен және ойнатқыштармен байланыстыру, дыбысты теледидардан немесе осы құрылғыдан шығаруға ауыстыру, CEC үйлесімді теледидардың қашықтан басқару құралын пайдаланып дыбыс деңгейін реттеу және теледидар өшірілген кезде осы құрылғыны автоматты түрде күту режиміне ауыстыру сияқты мүмкіндіктерді басқара аласыз.

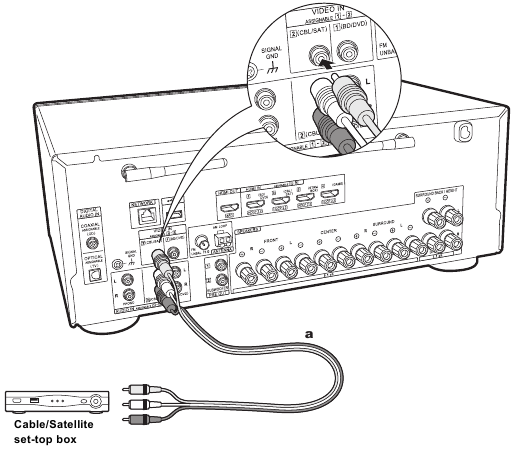

HDMI емес AV құрамдасын қосу

Бұл HDMI ұясы жоқ AV құрамдасымен қосылу мысалы. Қосылымдарды AV құрамдасына оның ұяларына сәйкес етіп жасаңыз. Бейне кіріс қосылымы CBL/SAT ұясына болғанда, дыбыс кіріс қосылымы да CBL/SAT ұяларына болуы керек және т.б., осылайша сіз бейне кіріс ұяларын дыбыс кіріс ұяларымен бірдей атауы бар ұяларға қосасыз. VIDEO IN ұясына енгізілген бейне сигналдары HDMI бейне сигналдарына түрлендіріліп, содан кейін HDMI OUT ұясынан шығатынын ескеріңіз.

1. Аналогтық аудио/бейне кабелі

• Dolby Digital сияқты форматтарда сандық көлемді ойнатудан ләззат алу үшін, сандық коаксиалды кабельмен немесе сандық оптикалық кабельмен дыбыс сигналдарына қосылу қажет.
• Сол жақтағы суретте көретін кіріс ұяларының тағайындалуын өзгертуге болады, сондықтан CBL/SAT-тан басқа кез келген ұяға қосылуға болады. Толық мәліметтерді Қосымша нұсқаулықтан қараңыз.

Орнату

• Dolby Digitalді қоса алғанда, сандық көлемді дыбыстан ләззат алу үшін, дыбыс шығысы қосылған Кабель/Спутниктік приставкада немесе басқа құрылғыда "Bitstream output" деп орнатылуы керек.

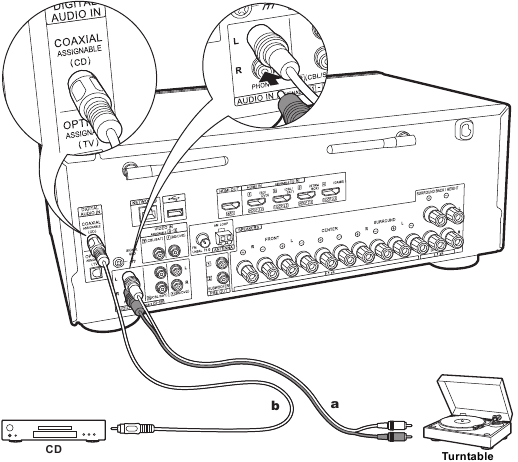

Дыбыс құрамдасын қосу

Дыбыс құрамдасымен қосылымның мысалы. CD ойнатқышты сандық коаксиалды кабель арқылы қосыңыз. PHONO ұясына MM типті картриджі бар дыбыс тартқышты да қосуға болады.

1. Аналогтық дыбыс кабелі
2. Сандық коаксиалды кабель

• Егер дыбыс тартқышта кірістірілген дыбыс теңдестіргіші болса, оны басқа AUDIO IN ұясына қосыңыз. Сонымен қатар, егер дыбыс тартқыш MC типті картриджді пайдаланса, құрылғы мен дыбыс тартқыш арасына MC типті картриджге үйлесімді дыбыс теңдестіргішін орнатыңыз, содан кейін осыдан басқа кез келген AUDIO IN ұясына қосыңыз
  Егер дыбыс тартқыштың жерге тұйықтау сымы болса, оны осы құрылғының SIGNAL GND терминалына қосыңыз.

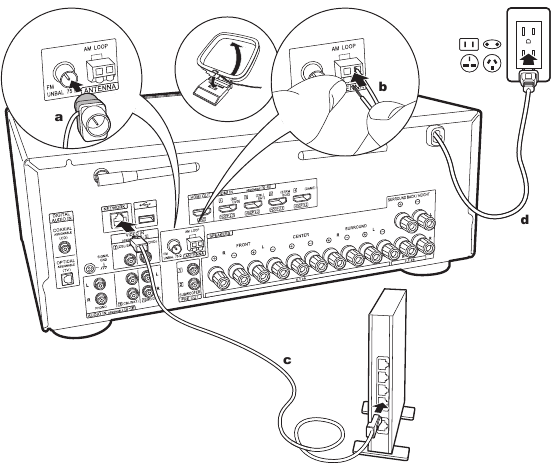

Басқа кабельдерді қосыңыз

1. Үй ішіндегі FM антеннасы
2. AM ілмекті антеннасы
3. Ethernet кабелі
4. Қуат сымы

Антеннаны жалғау
Ең жақсы қабылдаумен орнын табу үшін радионы ойнатып жатқанда антеннаны жылжытыңыз. Үй ішіндегі FM антеннасын қабырғаға бекіту үшін бармақ түйрегішті немесе соған ұқсас затты пайдаланыңыз.

Желіге жалғау
Осы құрылғыны сымды LAN немесе Wi-Fi (сымсыз LAN) арқылы желіге қосыңыз. Құрылғыны желіге қосу арқылы интернет-радио сияқты желілік мүмкіндіктерді пайдалана аласыз. Егер сымды LAN арқылы қосылсаңыз, суретте көрсетілгендей Ethernet кабелімен NETWORK портына қосылыңыз. Wi-Fi арқылы қосылу үшін Бастапқы орнатуда "Network Connection" ішінде "Wireless" таңдағаннан кейін, қажетті орнату әдісін таңдап, қосылымды конфигурациялау үшін экрандағы нұсқауларды орындаңыз.

Қуат сымын жалғау
Қуат сымын барлық басқа кабельдік қосылымдар аяқталғаннан кейін ғана қосу керек.

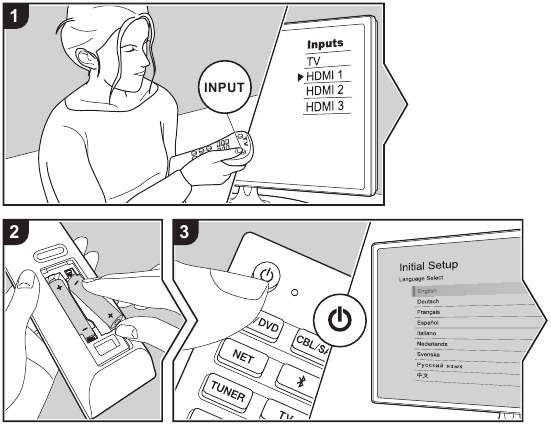

Автоматты іске қосу шебері арқылы бастапқы орнату

Бастапқы орнату автоматты түрде басталады
Құрылғыны сатып алғаннан кейін алғаш рет қосқан кезде, экрандағы нұсқауларды орындап, қарапайым операцияларды қолдана отырып іске қосу үшін қажетті параметрлерді жасауға мүмкіндік беру үшін Бастапқы орнату теледидарда автоматты түрде көрсетіледі.

1. Теледидардағы кірісті құрылғыға тағайындалғанға ауыстырыңыз.
2. Батареяларды осы құрылғының қашықтан басқару құралына салыңыз.
3. Құрылғыны қосу үшін қашықтан басқару құралындағы түймесін басыңыз.
4. Қашықтан басқару құралының курсорлары арқылы элементті таңдап, таңдауыңызды растау үшін ENTER (a) түймесін басыңыз. Алдыңғы экранға оралу үшін (b) түймесін басыңыз.


• Егер процедураны жолда тоқтатсаңыз немесе Бастапқы орнату кезінде жасалған параметрді өзгерткіңіз келсе, қашықтан басқару құралындағы түймесін басып, Басты беттен "System Setup" (Жүйелік орнату) - "Miscellaneous" (Әр түрлі) - "Initial Setup" (Бастапқы орнату) тармағын таңдап, ENTER түймесін басыңыз.

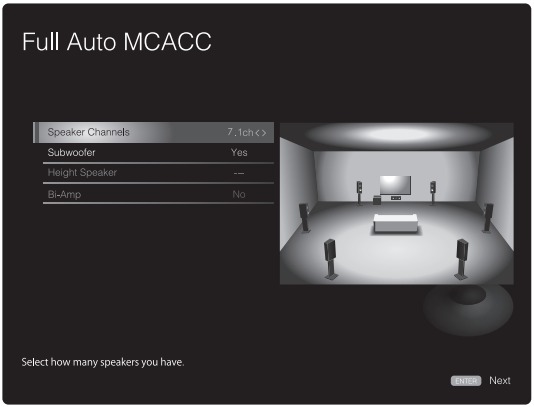

1. Full Auto MCACC
   Жеткізілген динамик орнату микрофонын тыңдау орнына қойып, динамиктер шығарған сынақ дыбыстарын өлшеңіз, содан кейін құрылғы әрбір динамик үшін оңтайлы дыбыс деңгейін, қиылысу жиіліктерін және тыңдау орнынан қашықтықты автоматты түрде орнатады. Сондай-ақ, бұл динамиктер үшін эквалайзерлерді автоматты түрде реттейді және бөлменің акустикалық ортасынан туындаған бұрмалануды түзетуге мүмкіндік береді.
   • Калибрлеуді аяқтау үшін 3 пен 12 минут аралығында уақыт кетеді. Өлшеу кезінде динамиктер сынақ дыбысын қатты шығарады, сондықтан айналаңызға сақ болыңыз. Өлшеу кезінде бөлмені мүмкіндігінше тыныш ұстаңыз.
   • Егер сабвуферді қосқан болсаңыз, сабвуфердің қуатын және дыбысын тексеріңіз. Сабвуфер дыбысын жартысынан жоғары етіп орнатыңыз.
   • Егер осы құрылғының қуаты кенеттен өшіп қалса, динамик кабельдеріндегі сымдар артқы панельге немесе басқа сымдарға тиіп, қорғаныс тізбегін іске қосқан болуы мүмкін. Сымдарды қайтадан дұрыстап бұраңыз және қосылу кезінде олар динамик терминалдарынан шықпауын қадағалаңыз.
   1. Жеткізілген динамик орнату микрофонын тыңдау орнына қойыңыз және негізгі құрылғыдағы MCACC SETUP MIC ұясына қосыңыз.
      Динамик орнату микрофонын штативке орнатқан кезде, оны орнына қою кезінде суретті қараңыз.

   2. Қосылған динамик конфигурациясын таңдаңыз.
      "Speaker Channels" (Динамик арналары) тармағындағы арналар санын таңдағанда экрандағы сурет өзгереді, сондықтан параметрлерді орындау кезінде оған жүгініңіз.

   3. Динамиктерден сынақ дыбыстары шығады және біріншіден құрылғы қосылған динамиктерді және қоршаған ортадағы шуды анықтайды.
   4. Жоғарыдағы өлшемдердің нәтижелері көрсетілгеннен кейін, "Next" (Келесі) тармағын таңдап, қашықтан басқару құралындағы ENTER түймесін басыңыз, сонда сынақ дыбыстары қайтадан шығарылады және құрылғы оңтайлы дыбыс деңгейі және қиылысу жиілігі сияқты параметрлерді автоматты түрде жасайды.
   5. Өлшеу аяқталған кезде, өлшеу нәтижесі көрсетіледі. Параметрлерді тексеру үшін қашықтан басқару құралындағы курсорларын басыңыз. Параметрлерді сақтау үшін "Save" (Сақтау) таңдалған кезде ENTER түймесін басыңыз.
   6. Динамик орнату микрофонын ажыратыңыз.
2. Source Connection (Дереккөз қосылымы)
   Әрбір кіріс көзінің дұрыс қосылғанын тексеріңіз. Нұсқауды орындаңыз, растағыңыз келетін кірісті таңдаңыз, таңдалған ойнатқыштың ойнатуын бастаңыз және теледидарда суреттер пайда болатынын және дыбыс ойнатылатынын растаңыз.
3. Network Connection (Желі қосылымы)
   Сымсыз LAN маршрутизаторы сияқты қол жеткізу нүктесімен Wi-Fi қосылымын орнатыңыз. Wi-Fi арқылы қосылудың келесі екі әдісі бар:
   "Scan Networks" (Желілерді сканерлеу): Осы құрылғыдан қол жеткізу нүктесін іздеңіз. Алдын ала қол жеткізу нүктесінің SSID-ін анықтаңыз.
   "Use iOS Device (iOS7 or later)" (iOS құрылғысын пайдалану (iOS7 немесе одан кейінгі нұсқа)): iOS құрылғысының Wi-Fi параметрлерін осы құрылғымен бөлісіңіз.
   Егер сіз "Scan Networks" (Желілерді сканерлеу) тармағын таңдасаңыз, қосылым әдісінің тағы екі таңдауы бар. Төмендегіні тексеріңіз.
   "Enter Password" (Құпия сөзді енгізу): Қосылу үшін қол жеткізу нүктесінің құпия сөзін (немесе кілтін) енгізіңіз.
   "Push Button" (Түймені басу): Егер қол жеткізу нүктесінде автоматты қосылым түймесі болса, құпия сөзді енгізбей қосылуға болады.
   • Егер қол жеткізу нүктесінің SSID көрсетілмесе, SSID тізімін көрсететін экранда қашықтан басқару құралындағы курсорымен "Other..." (Басқа...) тармағын таңдап, ENTER түймесін басыңыз, содан кейін экрандағы нұсқауларды орындаңыз.

Keyboard Input (Пернетақта енгізу)
Жоғарғы және төменгі регистр арасында ауысу үшін экрандағы "A/a" тармағын таңдап, ENTER түймесін басыңыз. Құпия сөзді "½" арқылы жасыру немесе оны жазық мәтінде көрсету керектігін таңдау үшін қашықтан басқару құралындағы +Fav түймесін басыңыз. Енгізілген барлық таңбаларды жою үшін CLEAR түймесін басыңыз.

• Желілік параметр кезінде құпиялылық саясатына келісуіңізді сұрайтын растау экраны көрсетіледі. Келісімді көрсету үшін "Accept" (Қабылдау) тармағын таңдап, ENTER түймесін басыңыз.

4. Audio Return Channel (Дыбысты қайтару арнасы)
   Егер ARC-ті қолдайтын теледидарды қосқан болсаңыз, "Yes" (Иә) тармағын таңдаңыз. Бұл құрылғының ARC параметрі қосылады және сіз теледидардың дыбысын осы құрылғы арқылы тыңдай аласыз.

Ойнату

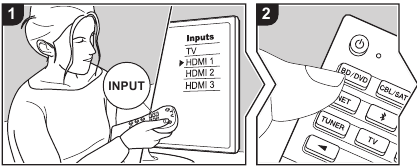

AV құрамдасының ойнатылуы

Негізгі операциялар
Сіз Blu-ray дискілерінің ойнатқыштары сияқты AV құрамдастарынан аудионы осы құрылғы арқылы ойната аласыз.
Құрылғы қосулы кезде келесі процедураны орындаңыз.

1. Теледидардағы кірісті құрылғыға тағайындалған кіріске ауыстырыңыз.
2. Кірісті ауыстыру үшін ойнатқышты қосқан ұяшықпен бірдей атауы бар қашықтан басқару құралындағы кіріс таңдағышын (a) басыңыз.
   Мысалы, BD/DVD ұясына қосылған ойнатқышты ойнату үшін BD/DVD түймесін басыңыз. Теледидардың дыбысын тыңдау үшін TV түймесін басыңыз. STRM BOX, PHONO ұясына немесе алдыңғы панельдегі AUX INPUT ұясына қосылған құрылғыны ойнату үшін кірісті таңдау үшін (b) түймесін қайта-қайта басыңыз.

   • CEC байланысы функциясы жұмыс істесе, HDMI қосылымын пайдаланып CEC стандартына сәйкес келетін теледидар мен ойнатқышты осы құрылғыға қосқан кезде кіріс автоматты түрде ауысады.
3. AV құрамдасында ойнатуды бастаңыз.

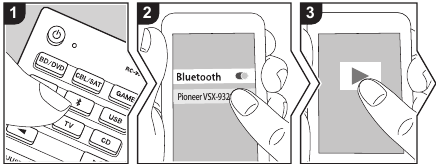

BLUETOOTH ойнату

Смартфондағы немесе басқа BLUETOOTH қосылған құрылғыдағы музыканы сымсыз ойнатуға болады. Құрылғы қосулы кезде келесі процедураны орындаңыз.

Жұптастыру

1. түймесін басқан кезде, осы құрылғының дисплейінде "Now Pairing..." (Қазір қосылуда...) көрсетіледі және жұптастыру режимі қосылады.

2. BLUETOOTH қосылған құрылғының BLUETOOTH функциясын қосыңыз (қосыңыз), содан кейін көрсетілген құрылғылар арасынан осы құрылғыны таңдаңыз. Егер құпия сөз сұралса, "0000" енгізіңіз. 0 Бұл құрылғы "Pioneer VSX-932 XXXXXX" ретінде көрсетіледі.
   • Басқа BLUETOOTH қосылған құрылғыны қосу үшін, "Now Pairing..." (Қазір қосылуда...) көрсетілгенше түймесін басып тұрыңыз, содан кейін 2-қадамды орындаңыз. Бұл құрылғы 8 жұпталған құрылғының деректерін сақтай алады.
   • Қамту аймағы 48´/15 м. BLUETOOTH қосылған барлық құрылғылармен қосылым әрқашан кепілдендірілмейтінін ескеріңіз.

Ойнату

1. BLUETOOTH қосылған құрылғыда қосылым процедурасын орындаңыз. Осы құрылғыдағы кіріс автоматты түрде "BLUETOOTH" күйіне ауысады.
2. Музыканы ойнатыңыз. BLUETOOTH қосылған құрылғының дыбыс деңгейін тиісті деңгейге дейін арттырыңыз.
   • BLUETOOTH сымсыз технологиясының сипаттамаларына байланысты осы құрылғыда шығарылатын дыбыс BLUETOOTH қосылған құрылғыда ойнатылатын дыбыстан сәл артта қалуы мүмкін.

Желі функциялары

Негізгі операциялар
Осы құрылғыны желіге қосу арқылы TuneIn сияқты интернет радио қызметтерін, Spotify Connect-тен ағындық тасымалдауды және AirPlay мүмкіндіктерін пайдаланып сымсыз ойнатуды пайдалана аласыз. Сонымен қатар, үй желісі мүмкіндігін қолдайтын компьютерлерде немесе NAS құрылғыларында сақталған музыкалық файлдарды ағындық түрде тасымалдау үшін Music Server мүмкіндігін пайдалануға болады. Желі функцияларына арналған негізгі операциялар Негізгі нұсқаулықта келтірілген. Қосымша операциялар үшін Қосымша нұсқаулықты қараңыз. Сондай-ақ, осы құрылғы үшін микробағдарламалық жасақтаманы жаңарту арқылы қосымша желі функциялары берілуі мүмкін. Сондай-ақ, жаңа мүмкіндіктер туралы ақпарат алу үшін Қосымша нұсқаулықты қараңыз.

• Интернет радио қызметтерін ойнату үшін желі интернетке қосылуы керек.
• Интернет радио қызметіне байланысты пайдаланушыға алдымен компьютерден тіркелу қажет болуы мүмкін.
• Spotify Connect-ті қосу үшін смартфоныңызға немесе планшетіңізге Spotify қосымшасын орнатып, Spotify premium тіркелгісін жасаңыз.
  • Spotify параметрлері үшін келесіні қараңыз: www.spotify.com/connect/
• Music Server мүмкіндігімен үй желісінің функциясына сәйкес келетін Windows Media Player 11 немесе 12 серверлік функционалдығы орнатылған ойнатқыштары бар компьютерлер немесе NAS болып табылатын желілік серверлер сәйкес келеді. Компьютерлерде тек Windows Media Player кітапханасында тіркелген музыкалық файлдарды ойнатуға болатынын ескеріңіз.
• Music Server мүмкіндігімен Windows Media Player 11 немесе 12 пайдалану үшін компьютерде алдын ала кейбір параметрлерді жасау қажет болуы мүмкін.

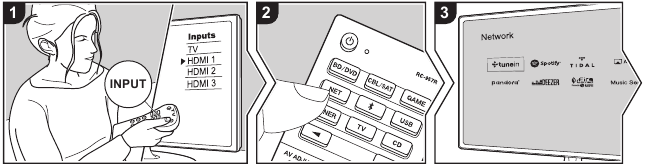

Құрылғы қосулы кезде келесі процедураны орындаңыз.

1. Теледидардағы кірісті құрылғыға тағайындалған кіріске ауыстырыңыз.
2. Теледидарда Желі функцияларының тізімін көрсету үшін қашықтан басқару құралындағы NET (a) түймесін басыңыз.
3. Қашықтан басқару құралының меңзерлерімен Желі функциясын таңдап, таңдауыңызды растау үшін ENTER (b) түймесін басыңыз. Интернет радио қызметтерімен радио станциялары мен бағдарламаларды таңдау үшін меңзерлерді пайдаланып, экрандағы нұсқауларды орындаңыз, содан кейін ойнату үшін ENTER түймесін басыңыз. Spotify немесе AirPlay қолданған кезде ойнату үшін смартфоныңызбен осы құрылғыны таңдаңыз. Music Server қолданған кезде меңзерлермен серверді таңдап, қажетті музыкалық файлды таңдап, ойнату үшін ENTER түймесін басыңыз.

• Алдыңғы экранға қайта оралу үшін (c) түймесін басыңыз.

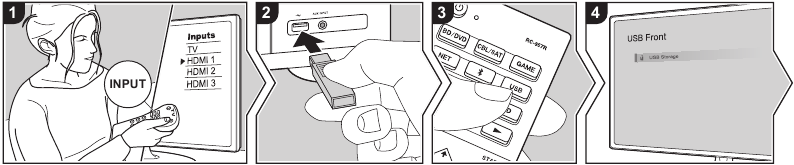

USB жады құрылғысы

Негізгі операциялар
USB жады құрылғысында сақталған музыкалық файлдарды ойнатуға болады.
Құрылғы қосулы кезде келесі процедураны орындаңыз.

1. Теледидардағы кірісті құрылғыға тағайындалған кіріске ауыстырыңыз.
2. Музыкалық файлдары бар USB жады құрылғысын осы құрылғының алдыңғы панеліндегі немесе артқы панеліндегі USB портына жалғаңыз.
3. Қашықтан басқару құралындағы USB (b) түймесін басып, "USB Front" (USB алдыңғы) немесе "USB Rear" (USB артқы) тармағын таңдаңыз.
   • Егер дисплейде "USB" индикаторы жыпылықтаса, USB жады құрылғысының дұрыс қосылғанын тексеріңіз.
   • Дисплейде "Connecting···" (Қосылуда...) көрсетілген кезде USB жады құрылғысын ажыратпаңыз. Бұл деректердің бұзылуына немесе ақаулыққа әкелуі мүмкін.
4. Келесі экранда қашықтан басқару құралындағы ENTER түймесін басыңыз. USB жады құрылғысындағы қалталар мен музыкалық файлдардың тізімі көрсетіледі. Меңзерлермен қалтаны таңдап, таңдауыңызды растау үшін ENTER түймесін басыңыз. (a)
5. Қашықтан басқару құралындағы меңзерлермен музыкалық файлды таңдап, ойнатуды бастау үшін ENTER түймесін басыңыз.
   • Алдыңғы экранға қайта оралу үшін (c) түймесін басыңыз.
   • Осы құрылғының USB порты USB 2.0 стандартына сәйкес келеді. Тасымалдау жылдамдығы кейбір ойнататын мазмұн үшін жеткіліксіз болуы мүмкін, бұл дыбыста үзілістерге әкелуі мүмкін.
   • Барлық USB жады құрылғылары үшін жұмыс істеуіне кепілдік берілмейді.
   • Бұл құрылғы USB жаппай жады құрылғысының стандартына сәйкес келетін USB жады құрылғыларын пайдалана алады. Құрылғы FAT16 немесе FAT32 файлдық жүйесінің пішімін пайдаланатын USB жады құрылғыларымен де үйлесімді.

AM/FM радиосын тыңдау

Бұл құрылғыда кірістірілген тюнер арқылы AM және FM радиостанцияларын қабылдауға болады. Құрылғы қосулы болғанда, келесі процедураны орындаңыз.

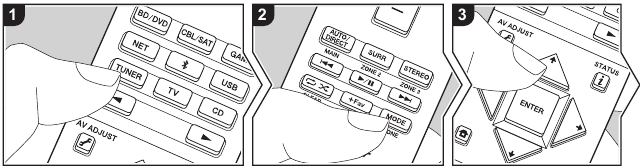

Радиостанцияға реттеу

Автоматты түрде реттеу

1. Дисплейде "AM" немесе "FM" таңдау үшін қашықтан басқару құралындағы TUNER (a) пернесін бірнеше рет басыңыз.
2. Қашықтан басқару құралындағы MODE (e) пернесін немесе негізгі құрылғыдағы TUNING MODE пернесін басыңыз, сонда дисплейде "TunMode: Auto" көрсетіледі.
3. Қашықтан басқару құралындағы / түймелерін (b) басқанда, автоматты реттеу басталады және станция табылғанда іздеу тоқтайды. Радиостанцияға реттелгенде, дисплейдегі "TUNED" индикаторы жанады. FM радиостанциясына реттелгенде, "STEREO" индикаторы жанады.

FM хабарларын қабылдау нашар болғанда: Келесі бөлімдегі "Қолмен реттеу" процедурасын орындаңыз. Егер сіз қолмен реттесеңіз, қабылдау сезімталдығына қарамастан, FM хабарларын қабылдау стерео емес, монофониялық болатынын ескеріңіз.

Қолмен реттеу
Егер сіз қолмен реттесеңіз, қабылдау сезімталдығына қарамастан, FM хабарларын қабылдау стерео емес, монофониялық болатынын ескеріңіз.

1. Дисплейде "AM" немесе "FM" таңдау үшін қашықтан басқару құралындағы TUNER (a) пернесін бірнеше рет басыңыз.
2. Қашықтан басқару құралындағы MODE (e) пернесін немесе негізгі құрылғыдағы TUNING MODE пернесін басыңыз, сонда дисплейде "TunMode: Manual" көрсетіледі.
3. Қашықтан басқару құралындағы курсорларды (b) басып тұрып, қажетті радиостанцияны таңдаңыз.
   • Курсорларды басқан сайын жиілік 1 қадамға өзгереді. Түйме басылып тұрса, жиілік үздіксіз өзгереді және түйме босатылғанда тоқтайды.

Жиілік қадамының параметрі:
Қашықтан басқару құралындағы пернесін басыңыз және көрсетілген Басты беттен "System Setup" (Жүйелік орнату) - "Miscellaneous" (Түрлі) - "Tuner" (Тюнер) - "AM Frequency Step" (AM жиілігінің қадамы) тармағын таңдап, аймағыңыз үшін жиілік қадамын таңдаңыз.

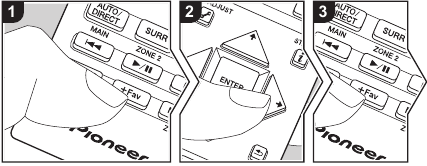

Радиостанцияны алдын ала орнату

40 станцияға дейін алдын ала орнатуға болады.

Тіркеу процедурасы
Тіркегіңіз келетін AM/FM радиостанциясына реттегеннен кейін келесі процедураны орындаңыз.

1. Дисплейдегі алдын ала орнатылған нөмір жыпылықтауы үшін қашықтан басқару құралындағы +Fav (d) пернесін немесе негізгі құрылғыдағы +FAVORITE пернесін басыңыз.

2. Алдын ала орнатылған нөмір жыпылықтап тұрғанда (шамамен 8 секунд), 1 мен 40 аралығындағы нөмірді таңдау үшін қашықтан басқару құралындағы курсорларды (b) бірнеше рет басыңыз.
3. Станцияны тіркеу үшін қашықтан басқару құралындағы +Fav пернесін немесе негізгі құрылғыдағы +FAVORITE пернесін қайтадан басыңыз. Тіркелген кезде алдын ала орнатылған нөмір жыпылықтауын тоқтатады. Барлық сүйікті AM/FM радиостанцияларыңыз үшін осы процедураны қайталаңыз.

Алдын ала орнатылған радиостанцияны таңдау

1. Қашықтан басқару құралындағы TUNER (a) пернесін басыңыз.
2. Алдын ала орнатылған нөмірді таңдау үшін қашықтан басқару құралындағы курсорларды (b) басыңыз.

Алдын ала орнатылған радиостанцияны жою

1. Қашықтан басқару құралындағы TUNER (a) пернесін басыңыз.
2. Жойғыңыз келетін алдын ала орнатылған нөмірді таңдау үшін қашықтан басқару құралындағы курсорларды (b) басыңыз.
3. Қашықтан басқару құралындағы +Fav (d) пернесін немесе негізгі құрылғыдағы +FAVORITE пернесін басқаннан кейін, алдын ала орнатылған нөмірді жою үшін алдын ала орнатылған нөмір жыпылықтап тұрғанда CLEAR (c) пернесін басыңыз. Жойылған кезде дисплейдегі нөмір өшеді.

RDS пайдалану

RDS - Radio Data System дегенді білдіреді және FM радиосигналдарында деректерді беру әдісі болып табылады. RDS пайдаланылатын аймақтарда бағдарламалық ақпаратты тарататын радиостанцияға реттеген кезде радиостанция атауы көрсетіледі. Осы күйде қашықтан басқару құралындағы пернесін басқанда, келесі функцияларды пайдалануға болады.

Мәтіндік ақпаратты көрсету (Радио мәтіні)

1. Станция атауы дисплейде көрсетіліп тұрғанда, қашықтан басқару құралындағы пернесін бір рет басыңыз. Станция таратқан Радио мәтіні (RT) дисплейде сырғып көрсетіледі. Мәтіндік ақпарат болмаған кезде "No Text Data" (Мәтіндік дерек жоқ) көрсетіледі.

Станцияларды бағдарлама түрі бойынша іздеу

1. Станция атауы дисплейде көрсетіліп тұрғанда қашықтан басқару құралындағы пернесін екі рет басыңыз.
2. Қашықтан басқару құралындағы пернесін басып, тапқыңыз келетін Бағдарлама түрін таңдаңыз, содан кейін іздеуді бастау үшін ENTER пернесін басыңыз.
   • Көрсетілетін Бағдарлама түрлері келесідей: None (Жоқ) / News (Жаңалықтар) / Affairs (Ағымдағы істер) / Info (Ақпарат) / Sport (Спорт) / Educate (Білім беру) / Drama (Драма) / Culture (Мәдениет) / Science (Ғылым) (Ғылым және технология) / Varied (Түрлі) / Pop M (Поп музыкасы) / Rock M (Рок музыкасы) / Easy M (Жеңіл музыка) / Light M (Жеңіл классика) / Classics (Серьезді классика) / Other M (Басқа музыка) / Weather (Ауа райы) / Finance (Қаржы) / Children (Балалар) (Балалар бағдарламалары) / Social (Әлеуметтік) (Әлеуметтік істер) / Religion (Дін) / Phone In (Телефон арқылы қосылу) / Travel (Саяхат) / Leisure (Бос уақыт) / Jazz (Джаз музыкасы) / Country (Кантри музыкасы) / Nation M (Ұлттық музыка) / Oldies (Ескі әндер) (Ескі әндер музыкасы) / Folk M (Фолк музыкасы) / Document (Деректі фильм) (Деректі фильм)
   • Көрсетілген ақпарат кейде станция таратып жатқан мазмұнға сәйкес келмеуі мүмкін.
3. Станция табылғанда, станция дисплейде жыпылықтайды. Осылай болып жатқанда, осы станцияны қабылдауды бастау үшін ENTER пернесін басыңыз. Егер сіз ENTER пернесін баспасаңыз, құрылғы басқа станцияны іздеуді жалғастырады.
   • Егер станция табылмаса, "Not Found" (Табылмады) деген хабар көрсетіледі.
   • Құрылғы қолдау көрсетілмейтін таңбаларды алған кезде ерекше таңбалар көрсетілуі мүмкін. Алайда, бұл ақау емес. Сондай-ақ, станциядан берілетін сигнал әлсіз болса, ақпарат көрсетілмеуі мүмкін.

Тыңдау режимі

Бұл құрылғы әртүрлі тыңдау режимдерімен жабдықталған. Негізгі операциялар Негізгі нұсқаулықта көрсетілген. Толығырақ ақпаратты Қосымша нұсқаулықтан қараңыз.

• Дереккөз үшін соңғы таңдалған тыңдау режимі AUTO/DIRECT, SURR және STEREO түймелерінің әрқайсысы үшін есте сақталады. Егер сіз ойнататын контент соңғы таңдалған тыңдау режимімен қолдау көрсетілмесе, осы контент үшін стандартты болып табылатын тыңдау режимі автоматты түрде таңдалады.


1. AUTO/DIRECT түймесі
   қайта-қайта басыңыз, сонда кіріс сигналына сәйкес келетін тыңдау режимдері "Auto Surround", "Direct" және "Pure Direct" арасында ауысады. Олардың бірін таңдағаннан кейін, негізгі құрылғының дисплейінде "Auto Surround" (немесе "Direct" немесе "Pure Direct") көрсетіледі, содан кейін автоматты түрде таңдалған тыңдау режимі көрсетіледі (көп арналы кіріс сигналдары үшін Dolby Digital, 2 арналы кіріс сигналдары үшін Stereo және т.б.). "Direct" режимі дыбыс сапасына әсер етуі мүмкін кейбір өңдеулерді, мысалы, тонды басқару мүмкіндіктерін өшіреді, сондықтан сіз одан да жақсы дыбыс сапасын пайдалана аласыз. "Pure Direct" режимі дыбыс сапасына әсер ететін одан да көп процестерді өшіреді, сондықтан сіз бастапқы дыбыстың неғұрлым дәл көшірмесін аласыз. Бұл жағдайда MCACC арқылы жасалған динамик калибрлеуі өшіріледі.
   • Кіріс сигналына және динамик конфигурациясына байланысты 2 арналы және 5.1 арналы кіріс сигналдарын 5.1 арналы және 7.1 арналы етіп кеңейтетін Dolby Surround және DTS Neural: X режимдері автоматты түрде таңдалуы мүмкін.

3. SURR түймесі
   Өз талғамыңызға сәйкес келетін әртүрлі тыңдау режимдерін таңдай аласыз. Кіріс сигналына сәйкес таңдауға болатын Dolby Digital, DTS-HD Master Audio және Stereo режимдері немесе 2 арналы және 5.1 арналы кіріс сигналдарын 5.1 немесе 7.1 арнаға дейін кеңейте алатын Dolby Surround және DTS Neural: X режимдері бар. Сондай-ақ Ext. Stereo және Drama режимдері сияқты түпнұсқа қоршау режимдерін пайдалана аласыз.
4. STEREO түймесі
   Тек алдыңғы динамиктер мен сабвуферден ойнату үшін "Stereo" режимін таңдай аласыз.

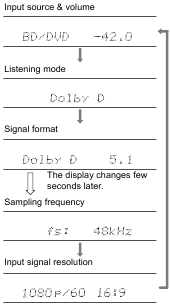

Кіріс пішімін және тыңдау режимін тексеру
Негізгі құрылғының дисплейін жоғарыдағыдай етіп ауыстыру үшін қашықтан басқару құралындағы (b) түймесін бірнеше рет басыңыз.

Желі функциялары мен тыңдау режимдері туралы толық ақпаратты және кеңейтілген параметрлерге қатысты ақпаратты "Кеңейтілген нұсқаулықтан" қараңыз.

Сілтемелер

• Spotify - Connect

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Pioneer VSX-932 нұсқаулығы жүктеп алу

Қолжетімді тілдер
