Pioneer VSX-932 Vartotojo vadovas

Kas yra dėžutėje

1. Pagrindinis įrenginys (1)
2. Nuotolinio valdymo pultas (RC-957R) (1), Baterijos (AAA/R03) (2)
3. Garsiakalbio nustatymo mikrofonas (1)
   • Naudojamas pradinio nustatymo metu.
4. Vidinis FM antenos (1)
5. AM kilpos antena (1)
   • Greitas pradžios vadovas (1)
   • Pagrindinis vadovas (Šis vadovas)

• Prijunkite garsiakalbius, kurių varža yra 4 Ω–16 Ω.
• Maitinimo laidas turi būti prijungtas tik atlikus visus kitus kabelių sujungimus.
• Mes neprisiimame atsakomybės už žalą, atsiradusią dėl kitų įmonių pagamintos įrangos prijungimo.
• Funkcionalumas gali būti įdiegtas atnaujinant programinę aparatinę įrangą, o paslaugų teikėjai gali nutraukti paslaugų teikimą, o tai reiškia, kad kai kurios tinklo paslaugos ir turinys ateityje gali tapti nepasiekiami. Be to, galimos paslaugos gali skirtis priklausomai nuo jūsų gyvenamosios vietos.
• Išsami informacija apie programinės aparatinės įrangos atnaujinimą bus paskelbta mūsų svetainėje ir kitomis priemonėmis vėliau.
• Specifikacijos ir išvaizda gali būti keičiamos be išankstinio įspėjimo.

Dalių pavadinimai

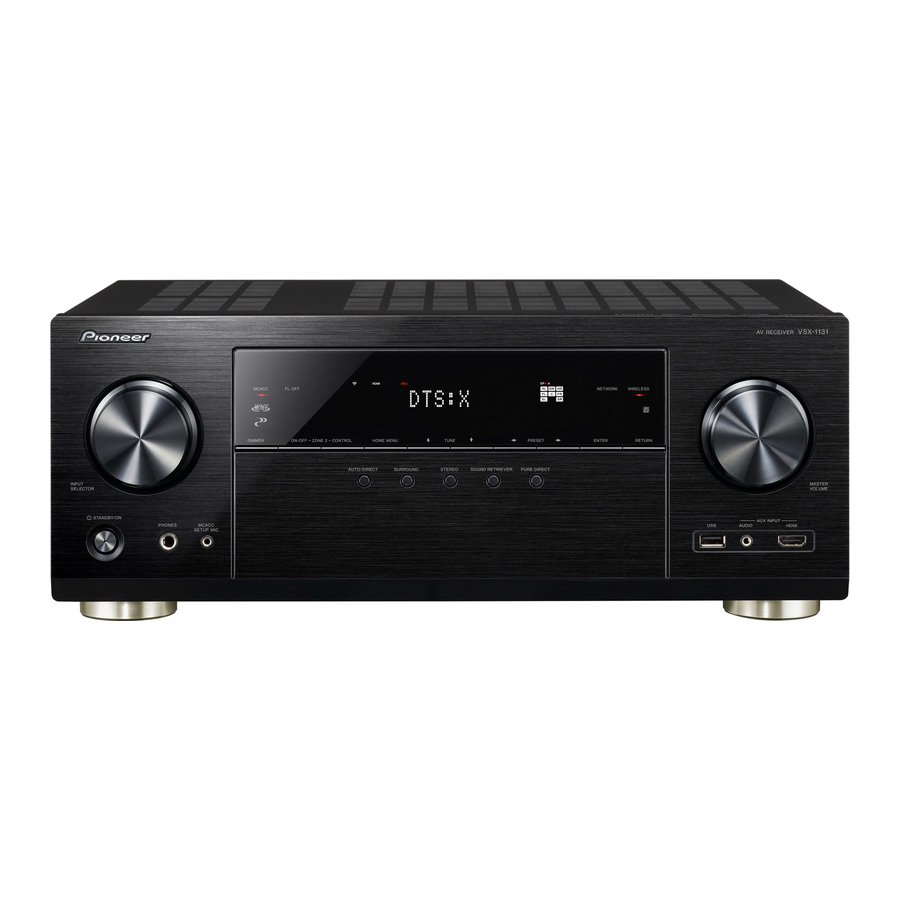

Priekinis skydelis

1. INPUT SELECTOR (įvesties parinkiklio) ratukas: perjunkite įvestį, kuri bus grojama.
2. MCACC indikatorius: jis šviečia, kai įjungėte garsiakalbio kalibravimą, atliktą su MCACC.
3. FL OFF indikatorius: jis šviečia, kai kelis kartus paspaudėte DIMMER (reguliatoriaus) mygtuką, kad išjungtumėte ekraną.
4. DIMMER (reguliatoriaus) mygtukas: galite išjungti ekraną arba reguliuoti ekrano ryškumą trimis žingsniais.
5. TUNING MODE (derinimo režimo) mygtukas: perjungia derinimo į AM/FM stotį tarp automatinio ir rankinio derinimo.
6. +FAVORITE (mėgstamiausios) mygtukas: naudojamas AM/FM radijo stočių registravimui.
7. HOME MENU (pagrindinio meniu) mygtukas: rodo pagrindinį puslapį. (*)
8. Ekranas
9. Žymeklio mygtukai ( ) ir ENTER (įvedimo) mygtukas: pasirinkite elementą žymekliais ir paspauskite ENTER (įvedimo), kad patvirtintumėte. Naudokite juos norėdami derinti stotis, kai naudojate TUNER (imtuvo).
10. NETWORK (tinklo) indikatorius: jis šviečia, kai įvesties parinkikliu pasirinkta "NET" (tinklas) ir įrenginys prijungtas prie tinklo. Jei įrenginys veikia budėjimo režimu, jis šviečia, kai įjungtos tokios funkcijos kaip HDMI CEC ir tinklo budėjimo režimas.
11. WIRELESS (belaidžio ryšio) indikatorius: šviečia, kai įrenginys prijungtas prie belaidžio tinklo.
12. Nuotolinio valdymo pulto jutiklis: priima signalus iš nuotolinio valdymo pulto.
    • Nuotolinio valdymo pulto signalo diapazonas yra maždaug 16´/5 m, 20° kampu ant statmenos ašies ir 30° į bet kurią pusę.
13. RETURN (grįžimo) mygtukas: grąžina ekraną į ankstesnę būseną.
14. MASTER VOLUME (pagrindinis garsumas)
15. STANDBY/ON (budėjimo/įjungimo) mygtukas
16. PHONES (ausinių) lizdas: prijungiamos ausinės su standartiniu kištuku (Ø1/4"/6,3 mm).
17. MCACC SETUP MIC (MCACC nustatymo mikrofono) lizdas: prijungiamas tiekiamas garsiakalbio nustatymo mikrofonas.
18. Listening mode (klausymo režimo) mygtukas: paspauskite "AUTO/DIRECT" (automatinis/tiesioginis), "SURROUND" (erdvinis) arba "STEREO" (stereo), kad perjungtumėte klausymo režimą. (*)
19. SOUND RETRIEVER (garso atkūrimo) mygtukas: įjungia/išjungia garso atkūrimo funkciją, kuri užtikrina geresnę suspausto garso kokybę.
20. PURE DIRECT (grynojo tiesioginio) mygtukas: perjungia į grynojo tiesioginio režimą.
21. USB prievadas: prijungiamas USB atminties įrenginys, kad būtų galima leisti jame saugomus muzikos failus. Taip pat galite tiekti maitinimą (5 V/500 mA) USB įrenginiams USB kabeliu.
22. AUX INPUT (pagalbinės įvesties) lizdas: prijunkite vaizdo kamerą ir pan., naudodami stereo mini kištuko kabelį (Ø1/8"/3,5 mm).

(*) Išsamią informaciją rasite išplėstiniame vadove.

Ekranas

1. Tai gali šviesti atliekant operacijas su įvesties parinkikliu "NET" (tinklas), "USB".
2. Šviečia šiomis sąlygomis.
   : Kai prijungtas per BLUETOOTH.
   : Kai prijungtas per „Wi-Fi“.
   NET (tinklas): kai įvesties parinkikliu pasirinkta "NET" (tinklas) ir įrenginys prijungtas prie tinklo. Mirksės, jei ryšys su tinklu netinkamas.
   USB: kai įvesties parinkikliu pasirinktas "USB" ir įrenginys prijungtas per USB ir pasirinktas USB įrenginys. Mirksi, jei USB tinkamai neprijungtas.
   HDMI: kai įvedami HDMI signalai ir pasirinkta HDMI įvestis.
   DIGITAL (skaitmeninis): kai įvedami skaitmeniniai signalai ir pasirinkta skaitmeninė įvestis.
3. Šviečia pagal įvesties skaitmeninių garso signalų tipą ir klausymo režimą.
4. Šviečia šiomis sąlygomis.
   RDS: RDS transliavimo priėmimas.
   TUNED (suderintas): AM/FM radijo priėmimas.
   STEREO (stereo): FM stereo priėmimas.
   SLEEP (miego): kai nustatytas miego laikmatis.
   AUTO STBY (automatinis budėjimo režimas): automatinis budėjimo režimas įjungtas.
5. Šviečia, kai prijungtos ausinės.
6. Mirksi, kai įjungtas nutildymas.
7. Rodo įvairią informaciją apie įvesties signalus.
8. Šviečia reguliuojant garsumą.
9. Garsiakalbio/kanalo ekranas: rodo išvesties kanalą, atitinkantį pasirinktą klausymo režimą.

Galinis skydelis

1. DIGITAL AUDIO IN OPTICAL/COAXIAL (skaitmeninio garso įvesties optiniai/koaksialiniai) lizdai: įveskite TV arba AV komponentų skaitmeninius garso signalus su skaitmeniniu optiniu kabeliu arba skaitmeniniu koaksialiniu kabeliu.
2. VIDEO IN (vaizdo įvesties) lizdai: įveskite AV komponentų vaizdo signalus su analoginiu vaizdo kabeliu.
3. NETWORK (tinklo) prievadas: prisijunkite prie tinklo su Ethernet kabeliu.
4. USB prievadas: prijungiamas USB atminties įrenginys, kad būtų galima leisti jame saugomus muzikos failus. Taip pat galite tiekti maitinimą (5 V/500 mA) USB įrenginiams USB kabeliu.
5. Belaidė antena: naudojama „Wi-Fi“ ryšiui arba naudojant įrenginį su BLUETOOTH. Reguliuokite jų kampus pagal ryšio būseną.
6. HDMI OUT (HDMI išvesties) lizdai: perduokite vaizdo signalus ir garso signalus su HDMI kabeliu, prijungtu prie televizoriaus.
7. HDMI IN (HDMI įvesties) lizdai: perduokite vaizdo signalus ir garso signalus su HDMI kabeliu, prijungtu prie AV komponento.
8. Maitinimo laidas
9. SIGNAL GND (signalo įžeminimo) gnybtas: prijungiamas patefono įžeminimo laidas.
10. AUDIO IN (garso įvesties) lizdai: įveskite AV komponentų garso signalą su analoginiu garso kabeliu.
11. ANTENNA AM LOOP/FM UNBAL 75Ω (antenos AM kilpos/FM nesubalansuotas 75Ω) gnybtas: prijungiamos pateiktos antenos.
12. SUBWOOFER PRE OUT (subwoofer išankstinė išvestis) lizdas: prijunkite maitinamą žemų dažnių garsiakalbį su žemų dažnių garsiakalbio kabeliu. Galima prijungti iki dviejų maitinamų žemų dažnių garsiakalbių. Tas pats signalas išvedamas iš kiekvieno SUBWOOFER PRE OUT (subwoofer išankstinės išvesties) lizdo.
13. SPEAKERS (garsiakalbių) gnybtai: prijunkite garsiakalbius su garsiakalbių kabeliais.

Nuotolinio valdymo pultas

1. STANDBY/ON (budėjimo/įjungimo) mygtukas
2. Input selector (įvesties parinkiklio) mygtukai: perjungia įvestį, kuri bus grojama.
3. mygtukas: pasirinkite įvestį, kuri bus grojama.
4. (AV ADJUST) (AV reguliavimo) mygtukas: paspauskite grojimo metu, kad TV ir ekrane būtų rodomas AV Adjust (AV reguliavimas), kad sureguliuotumėte garso kokybę ir pan. Atminkite, kad televizoriaus ekrane nėra ekrano, kai įvesties parinkiklis yra "CD", "TV", "PHONO", "AM" arba "FM", todėl atlikdami operacijas vadovaukitės pagrindinio įrenginio ekranu. (*)
5. Žymeklio mygtukai ir ENTER (įvedimo) mygtukas: pasirinkite elementą žymekliais ir paspauskite ENTER (įvedimo), kad patvirtintumėte savo pasirinkimą. Kai aplankų arba failų sąrašai nerodomi viename ekrane televizoriuje, paspauskite , kad pakeistumėte ekraną.
6. mygtukas: rodo pagrindinį puslapį. (*)
7. Garsumo mygtukai
8. mygtukas: laikinai nutildo garsą. Paspauskite dar kartą, kad atšauktumėte nutildymą.
9. LISTENING MODE (klausymo režimo) mygtukai: leidžia pasirinkti klausymo režimą. (*)
10. Play (grojimo) mygtukas: naudojamas grojimo operacijoms grojant iš muzikos serverio arba USB.
11. mygtukas: naudojamas kartojimo arba atsitiktinio grojimo operacijoms grojant iš muzikos serverio arba USB. Kiekvieną kartą paspaudus mygtuką, režimas persijungia iš (1 takelio kartojimas) į (aplanko kartojimas) į (atsitiktinis).
    CLEAR (išvalymo) mygtukas: ištrina visus įvestus simbolius įvedant tekstą televizoriaus ekrane.
12. mygtukas: perjungia informaciją ekrane ir naudojamas RDS valdyti.
13. mygtukas: grąžina ekraną į ankstesnę būseną.
14. MODE (režimo) mygtukas: perjungia derinimo į AM/FM stotį tarp automatinio ir rankinio derinimo.
15. +Fav (mėgstamiausios) mygtukas: naudojamas AM/FM radijo stočių registravimui.
    • MAIN (pagrindinis) ir ZONE (zona) nenaudojami.

(*) Išsamią informaciją rasite išplėstiniame vadove.

Įdiegimas

Įdiegimo procedūra

Šis įrenginys gali būti naudojamas įvairiais būdais, atsižvelgiant į įdiegiamų garsiakalbių išdėstymą ir prijungimus prie išorinių įrenginių. Perskaitykite toliau pateiktą informaciją, kad diegimo procesas būtų sklandesnis.

1. Garsiakalbių išdėstymas
   Pasirinkite garsiakalbių išdėstymą, kuris atitinka jūsų turimus garsiakalbių tipus ir sąlygas, kuriomis jie bus naudojami iš toliau pateiktų pasirinkimų, tada įdiekite garsiakalbius, vadovaudamiesi iliustracijomis ir paaiškinimais atitinkamame puslapyje. Garsiakalbių išdėstymas apima sistemas, kurios naudoja erdvinio garso galinius garsiakalbius, sistemas, kurios naudoja aukščio garsiakalbius, ir sistemas, kurios naudoja Bi-Amping garsiakalbius. Taip pat žiūrėkite derinius, pateiktus skyriuje „Garsiakalbių deriniai“.
2. Prijunkite garsiakalbius
   Norėdami prijungti garsiakalbių sistemas prie šio įrenginio, žiūrėkite skyrių „Garsiakalbių prijungimas“, jei naudojate toliau aprašytą garsiakalbių išdėstymą, ir naudokite garsiakalbių išdėstymą su Bi-Amping garsiakalbiais, aprašytais toliau. Prijungimo procesas bus sklandesnis, jei vadovausitės iliustracijomis ir paaiškinimais bei iš anksto paruošite reikiamus laidus.
3. Prijunkite televizorių ir AV komponentus
   Žiūrėkite skyrių „Televizoriaus ir AV komponentų prijungimas“, kad prijungtumėte išorinius įrenginius, pvz., televizorių, „Blu-ray“ diskų grotuvą, ir taip pat pateiktus priedus, pvz., antenas. Prijungimo procesas bus sklandesnis, jei vadovausitės iliustracijomis ir paaiškinimais, patvirtinsite išorinių įrenginių prijungimo tipus ir iš anksto paruošite reikiamus laidus.

Garsiakalbių išdėstymas

7.1 kanalo sistema
Priekiniai garsiakalbiai skleidžia priekinį stereo garsą, o centrinis garsiakalbis skleidžia centrinį garsą, pvz., dialogus ir vokalą. Erdvinio garso garsiakalbiai sukuria galinį garso lauką. Maitinamas žemų dažnių garsiakalbis atkuria žemus garsus ir sukuria sodrų garso lauką.
Ši pagrindinė 5.1 kanalo sistema su pridėtais erdvinio garso galiniais garsiakalbiais vadinama 7.1 kanalo sistema. Erdvinio garso galinių garsiakalbių prijungimas pagerina galinio garso lauko sukurto garso apgaubimą ir ryšį bei suteikia realesnį garso lauką. Be to, įdiegę erdvinio garso galinius garsiakalbius, galite pasirinkti Dolby Atmos klausymosi režimą, kuris realizuoja naujausią 3D garsą, kai įvesties formatas yra Dolby Atmos.
Priekiniai garsiakalbiai turi būti išdėstyti ausų aukštyje, o erdvinio garso garsiakalbiai – šiek tiek virš ausų aukščio. Centrinis garsiakalbis turi būti nustatytas taip, kad būtų nukreiptas į klausymosi padėtį. Padėjus maitinamą žemų dažnių garsiakalbį tarp centrinio garsiakalbio ir priekinio garsiakalbio, gausite natūralų garsą net ir grojant muziką. Optimalus erdvinio garso galinių garsiakalbių išdėstymas yra ausų aukštyje.

1. Priekiniai garsiakalbiai
2. Priekiniai garsiakalbiai
3. Centrinis garsiakalbis
4. Erdvinio garso garsiakalbiai
5. Erdvinio garso garsiakalbiai
6. Maitinamas žemų dažnių garsiakalbis
7. Erdvinio garso galiniai garsiakalbiai
8. Erdvinio garso galiniai garsiakalbiai

• Jei į sąranką įtraukiate erdvinio garso galinius garsiakalbius, reikalingi erdvinio garso garsiakalbiai.

5.1.2 kanalo sistema-1
(Priekiniai aukšti garsiakalbiai / Galiniai aukšti garsiakalbiai)
Tai yra pagrindinė 5.1 kanalo sistema, susidedanti iš priekinių garsiakalbių, centrinio garsiakalbio, erdvinio garso garsiakalbių ir maitinamo žemų dažnių garsiakalbio, su papildomais priekiniais aukštais garsiakalbiais arba galiniais aukštais garsiakalbiais, kurie abu yra aukščio garsiakalbių tipai. Įdiegę aukščio garsiakalbius, galite pasirinkti Dolby Atmos klausymosi režimą, kuris realizuoja naujausią 3D garsą, įskaitant garsus virš galvos, kai įvesties formatas yra Dolby Atmos. Priekiniai aukšti garsiakalbiai arba galiniai aukšti garsiakalbiai turi būti bent 3´/0,9 m aukščiau nei priekiniai garsiakalbiai.
Priekiniai aukšti garsiakalbiai turi būti išdėstyti tiesiai virš priekinių garsiakalbių, o atstumas tarp galinių aukštų garsiakalbių turi atitikti atstumą tarp priekinių garsiakalbių. Abu jie turi būti nustatyti taip, kad būtų nukreipti į klausymosi padėtį.

7. Aukščio garsiakalbiai
8. Aukščio garsiakalbiai

Pasirinkite vieną iš šių variantų:

• Priekiniai aukšti garsiakalbiai
• Galiniai aukšti garsiakalbiai

5.1.2 kanalo sistema-2
(Lubų garsiakalbiai)
Tai yra pagrindinė 5.1 kanalo sistema, susidedanti iš priekinių garsiakalbių, centrinio garsiakalbio, erdvinio garso garsiakalbių ir maitinamo žemų dažnių garsiakalbio, su papildomais viršutiniais priekiniais garsiakalbiais, viršutiniais viduriniais garsiakalbiais arba viršutiniais galiniais garsiakalbiais, kurie yra aukščio garsiakalbių tipai. Įdiegę aukščio garsiakalbius, galite pasirinkti Dolby Atmos klausymosi režimą, kuris realizuoja naujausią 3D garsą, įskaitant garsus virš galvos, kai įvesties formatas yra Dolby Atmos.
Pritvirtinkite viršutinius priekinius garsiakalbius ant lubų priešais sėdėjimo padėtį, viršutinius vidurinius garsiakalbius ant lubų tiesiai virš sėdėjimo padėties, o viršutinius galinius garsiakalbius ant lubų už sėdėjimo padėties. Atstumas tarp kiekvienos poros turi atitikti atstumą tarp dviejų priekinių garsiakalbių.

• Dolby Laboratories rekomenduoja įdėti šio tipo aukščio garsiakalbius, kad gautumėte geriausią Dolby Atmos efektą.

7. Aukščio garsiakalbiai
8. Aukščio garsiakalbiai

Pasirinkite vieną iš šių variantų:

• Viršutiniai priekiniai garsiakalbiai
• Viršutiniai viduriniai garsiakalbiai
• Viršutiniai galiniai garsiakalbiai

5.1.2 kanalo sistema-3
(Dolby Enabled Speakers (Dolby garsiakalbiai))
Tai yra pagrindinė 5.1 kanalo sistema, susidedanti iš priekinių garsiakalbių, centrinio garsiakalbio, erdvinio garso garsiakalbių ir maitinamo žemų dažnių garsiakalbio, su papildomais Dolby enabled speakers (priekiniai) arba Dolby enabled speakers (erdvinis), kurie abu yra aukščio garsiakalbių tipai. Dolby enabled speakers yra specialūs garsiakalbiai, sukurti taip, kad būtų nukreipti į lubas, kad garsas būtų girdimas atšokus nuo lubų, kad garsas atrodytų sklindantis iš viršaus. Įdiegę aukščio garsiakalbius, galite pasirinkti Dolby Atmos klausymosi režimą, kuris realizuoja naujausią 3D garsą, įskaitant garsus virš galvos, kai įvesties formatas yra Dolby Atmos.
Padėkite juos virš priekinių garsiakalbių arba virš erdvinio garso garsiakalbių.

7. Aukščio garsiakalbiai
8. Aukščio garsiakalbiai

Pasirinkite vieną iš šių variantų:

• Dolby Enabled Speakers (priekiniai)
• Dolby Enabled Speakers (erdvinis)

Bi-Amping garsiakalbiai
Galima prijungti priekinius garsiakalbius, palaikančius „bi-amping“, kad pagerintumėte žemų ir aukštų dažnių kokybę. Didžiausias kanalų skaičius, pasiekiamas su šiuo prijungimu, yra 5.1, nes Bi-Amping garsiakalbiams reikia vieno stiprintuvo aukštų dažnių garsiakalbio lizdams ir vieno stiprintuvo žemų dažnių garsiakalbio lizdams. Be priekinių garsiakalbių, taip pat galite prijungti centrinį garsiakalbį, erdvinio garso garsiakalbius ir maitinamą žemų dažnių garsiakalbį.

1. Priekiniai garsiakalbiai (Bi-Amping)
2. Priekiniai garsiakalbiai (Bi-Amping)
3. Centrinis garsiakalbis
4. Erdvinio garso garsiakalbiai
5. Erdvinio garso garsiakalbiai
6. Maitinamas žemų dažnių garsiakalbis

Garsiakalbių deriniai

• Bet kuriame iš derinių galima prijungti iki dviejų maitinamų žemų dažnių garsiakalbių.


Garsiakalbių prijungimas

Standartiniai prijungimai
Tinkamai prijunkite įrenginio lizdus ir garsiakalbio lizdus (+ prie + ir – prie –) kiekvienam kanalui. Jei prijungta netinkamai, atvirkštinė fazė gali pabloginti žemųjų dažnių išvestį. Galima prijungti iki dviejų maitinamų žemųjų dažnių garsiakalbių. Tas pats signalas išvedamas iš kiekvieno SUBWOOFER PRE OUT lizdo.
Jungdami įsitikinkite, kad atviri garsiakalbių laidai neišlenda iš garsiakalbio gnybtų. Jei atviri garsiakalbių laidai paliečia galinį skydelį arba + ir – laidai paliečia vienas kitą, įsijungs apsaugos grandinė.

Prijungimas prie dviejų stiprintuvų garsiakalbių

• Norėdami prijungti centrinį garsiakalbį, erdvinio garso garsiakalbius ir maitinamą žemųjų dažnių garsiakalbį, žr. „Standartiniai prijungimai“.

  1. Garsiakalbio laidas

Įsitikinkite, kad nuėmėte trumpiklį, pritvirtintą tarp žemųjų dažnių garsiakalbio lizdų ir priekinių garsiakalbių aukštų dažnių garsiakalbio lizdų. Tinkamai prijunkite įrenginio lizdus ir garsiakalbio lizdus (+ prie + ir – prie –) kiekvienam kanalui. Jei prijungta netinkamai, atvirkštinė fazė gali pabloginti žemųjų dažnių išvestį. Taip pat žr. garsiakalbių instrukcijų vadovą, kai naudojate jungtis dviejų stiprintuvų pajungimui.

Sąranka

• Reikia atlikti prijungtos garsiakalbio konfigūracijos nustatymus „Full Auto MCACC“ pradinėje sąrankoje.
• Jei bet kuris iš prijungtų garsiakalbių turi 4 Ω ar daugiau iki mažiau nei 6 Ω varžą, baigę pradinę sąranką turite atlikti kai kuriuos nustatymus sistemos sąrankos meniu. Nuotolinio valdymo pulte paspauskite , o atidarytame pagrindiniame ekrane nustatykite „System Setup“ (Sistemos sąranka) – „Speaker“ (Garsiakalbis) – „Configuration“ (Konfigūracija) – „Speaker Impedance“ (Garsiakalbio varža) į „4ohms“ (4 omai).

Jungdami įsitikinkite, kad atviri garsiakalbių laidai neišlenda iš garsiakalbio gnybtų. Jei atviri garsiakalbių laidai paliečia galinį skydelį arba + ir – laidai paliečia vienas kitą, įsijungs apsaugos grandinė.

TV ir AV komponentų prijungimas

TV prijungimas

1. HDMI kabelis
2. Skaitmeninis optinis kabelis

ARC TV
Jei TV palaiko ARC (Audio Return Channel) (*) funkciją, naudokite HDMI kabelį ir prijunkite pagal iliustraciją "a". Jungiant pasirinkite HDMI IN lizdą televizoriuje, kuris palaiko ARC.

Sąranka

• Norint naudoti ARC funkciją, reikalingi nustatymai. Pradinėje sąrankoje pasirinkite "Yes" (taip) skiltyje "Audio Return Channel" (garso grįžtamasis kanalas).
• Informacijos apie TV prijungimą ir sąranką ieškokite TV naudojimo instrukcijoje.

Ne ARC TV
Jei TV nepalaiko ARC (Audio Return Channel) funkcijos (*), prijunkite HDMI kabelį iliustracijoje "a" ir skaitmeninį optinį kabelį iliustracijoje "b".

• Prijungti skaitmeninį optinį kabelį nebūtina, jei žiūrėsite TV per įrenginį, pvz., kabelinės televizijos priedėlį (t. y. nenaudosite TV integruoto imtuvo), kurį prijungėte prie šio įrenginio įvesties lizdo.

(*) ARC funkcija:
Ši funkcija perduoda TV garso signalus HDMI kabeliu, kad galėtumėte leisti garsą iš TV per šį įrenginį. Prijungimas prie ARC suderinamo TV baigiamas vienu HDMI kabeliu. Žiūrėkite savo TV naudojimo instrukciją, kad sužinotumėte, ar jis palaiko ARC.

HDMI AV komponento prijungimas

Tai HDMI lizdą turinčio AV komponento prijungimo pavyzdys. Prijungus prie AV komponento, atitinkančio CEC (Consumer Electronics Control) standartą, galite naudoti tokias funkcijas kaip HDMI CEC funkcija (*), kuri susieta su įvesties parinkikliu, ir HDMI Standby Through funkcija, kuri leidžia leisti vaizdą ir garsą iš AV komponentų televizoriuje net tada, kai šis įrenginys yra budėjimo režime.

1. HDMI kabelis

• Norėdami leisti 4K arba 1080p vaizdo įrašą, naudokite didelės spartos HDMI kabelį.

Sąranka

• Kai pradinėje sąrankoje "Audio Return Channel" (garso grįžtamajam kanalui) pasirinkta "Yes" (taip), automatiškai įjungiama HDMI CEC funkcija ir HDMI Standby Through funkcija. Jei pasirinkta "No, Skip" (ne, praleisti), nustatymai reikalingi sistemos sąrankos meniu, kai pradinė sąranka baigta. Nustatymai atliekami "System Setup" (sistemos sąranka) - "Hardware" (aparatinė įranga) - "HDMI" skiltyje pagrindiniame puslapyje, kuris rodomas paspaudus nuotolinio valdymo pulte.
• Norėdami mėgautis skaitmeniniu erdvinio garso garsu, įskaitant Dolby Digital, garso išvestis turėtų būti nustatyta į "Bitstream output" (bitų srauto išvestis) prijungtame Blu-ray Disc grotuve ar kitame įrenginyje.

(*) HDMI CEC funkcija:
Galite valdyti tokias funkcijas kaip įvesties perjungimo susiejimas su įvesties parinkikliu ir CEC standartą atitinkančiais grotuvais, garso perjungimas, kad jis būtų išvedamas iš TV arba iš šio įrenginio, ir garsumo reguliavimas naudojant CEC suderinamo TV nuotolinio valdymo pultą, ir automatinis šio įrenginio perjungimas į budėjimo režimą, kai TV išjungiamas.

Ne HDMI AV komponento prijungimas

Tai AV komponento, kuris neturi HDMI lizdo, prijungimo pavyzdys. Prijunkite AV komponentą taip, kad atitiktų jo lizdus. Kai vaizdo įvesties jungtis yra CBL/SAT lizdas, garso įvesties jungtis taip pat turėtų būti CBL/SAT lizdai ir pan., kad prijungtumėte vaizdo įvesties lizdus prie lizdų, kurių pavadinimas toks pat kaip ir garso įvesties lizdų. Atminkite, kad vaizdo signalai, įvedami į VIDEO IN lizdą, bus konvertuojami į HDMI vaizdo signalus ir išvedami iš HDMI OUT lizdo.

1. Analoginis garso / vaizdo kabelis

• Norėdami mėgautis skaitmeniniu erdvinio garso atkūrimu tokiais formatais kaip Dolby Digital, turite prijungti garso signalus skaitmeniniu koaksialiniu kabeliu arba skaitmeniniu optiniu kabeliu.
• Galima pakeisti kairėje esančioje iliustracijoje matomų įvesties lizdų priskyrimą, todėl taip pat galite prisijungti prie bet kurio lizdo, išskyrus CBL/SAT. Išsamesnės informacijos ieškokite išplėstiniame vadove.

Sąranka

• Norėdami mėgautis skaitmeniniu erdvinio garso garsu, įskaitant Dolby Digital, garso išvestis turėtų būti nustatyta į "Bitstream output" (bitų srauto išvestis) prijungtame kabelinės / palydovinės televizijos priedėlyje ar kitame įrenginyje.

Garso komponento prijungimas

Garso komponento prijungimo pavyzdys. Prijunkite CD grotuvą naudodami skaitmeninį koaksialinį kabelį. Taip pat galite prijungti patefoną, kuriame yra MM tipo kasetė, prie PHONO lizdo.

1. Analoginis garso kabelis
2. Skaitmeninis koaksialinis kabelis

• Jei patefonas turi įmontuotą garso ekvalaizerį, prijunkite jį prie kito AUDIO IN lizdo. Be to, jei patefonas naudoja MC tipo kasetę, įdiekite garso ekvalaizerį, suderinamą su MC tipo kasete, tarp įrenginio ir patefono, tada prijunkite prie bet kurio AUDIO IN lizdo, išskyrus
  Jei patefonas turi įžeminimo laidą, prijunkite jį prie šio įrenginio SIGNAL GND gnybto.


Kitų kabelių prijungimas

1. Patalpų FM antena
2. AM kilpinė antena
3. Ethernet kabelis
4. Maitinimo laidas

Antenos prijungimas
Grodamas radiją judinkite anteną, kad rastumėte geriausio priėmimo padėtį. Naudokite smeigtuką ar panašų daiktą, kad pritvirtintumėte patalpų FM anteną prie sienos.

Tinklo prijungimas
Prijunkite šį įrenginį prie tinklo naudodami laidinį LAN arba Wi-Fi (belaidį LAN). Prijungę įrenginį prie tinklo, galite mėgautis tinklo funkcijomis, pvz., interneto radiju. Jei jungiate laidiniu LAN, prijunkite Ethernet kabeliu prie NETWORK prievado, kaip parodyta iliustracijoje. Norėdami prisijungti per Wi-Fi, tada pasirinkę "Wireless" (belaidis) skiltyje "Network Connection" (tinklo ryšys) pradinėje sąrankoje, pasirinkite norimą nustatymo būdą ir vykdykite ekrane pateikiamas instrukcijas, kad sukonfigūruotumėte ryšį.

Maitinimo laido prijungimas
Maitinimo laidą reikia prijungti tik užbaigus visus kitus kabelių prijungimus.

Pradinis nustatymas su automatiniu paleidimo vedliu

Pradinis nustatymas pradedamas automatiškai
Kai pirmą kartą įjungiate įrenginį po įsigijimo, televizoriuje automatiškai parodomas pradinis nustatymas, kad galėtumėte atlikti paleidimui reikalingus nustatymus paprastomis operacijomis, vadovaudamiesi ekrane pateikiamais nurodymais.

1. Perjunkite televizoriaus įvestį į tą, kuri priskirta įrenginiui.
2. Įdėkite baterijas į šio įrenginio nuotolinio valdymo pultą.
3. Paspauskite ant nuotolinio valdymo pulto, kad įjungtumėte įrenginį.
4. Pasirinkite elementą nuotolinio valdymo pulto žymekliais ir paspauskite ENTER (a), kad patvirtintumėte savo pasirinkimą. Norėdami grįžti į ankstesnį ekraną, paspauskite (b).


• Jei nutraukiate procedūrą pakeliui arba norite pakeisti nustatymą, atliktą pradinio nustatymo metu, paspauskite nuotolinio valdymo pulte ir pagrindiniame puslapyje pasirinkite "System Setup" (Sistemos nustatymas) - "Miscellaneous" (Įvairūs) - "Initial Setup" (Pradinis nustatymas) ir paspauskite ENTER.

1. Full Auto MCACC
   Padėkite pateiktą garsiakalbio nustatymo mikrofoną į klausymo vietą, išmatuokite garsiakalbių skleidžiamus testinius tonus, tada įrenginys automatiškai nustato optimalų kiekvieno garsiakalbio garsumo lygį, dažnio atkirtimo dažnius ir atstumą nuo klausymo vietos. Tai taip pat automatiškai sureguliuoja garsiakalbių ekvalaizerius ir leidžia ištaisyti iškraipymus, kuriuos sukelia kambario akustinė aplinka.
   • Kalibravimas trunka nuo 3 iki 12 minučių. Matavimo metu garsiakalbiai skleidžia didelio garsumo testinį toną, todėl būkite atsargūs dėl aplinkos. Matavimo metu laikykite kambarį kuo tylesnį.
   • Jei prijungėte žemų dažnių garsiakalbį, patikrinkite žemų dažnių garsiakalbio galią ir garsumą. Nustatykite žemų dažnių garsiakalbio garsumą daugiau nei iki pusės.
   • Jei šio įrenginio maitinimas staiga išsijungia, garsiakalbių laidų laidai galėjo paliesti galinį skydelį arba kitus laidus ir suveikė apsaugos grandinė. Dar kartą tinkamai susukite laidus ir įsitikinkite, kad jie neišlįstų iš garsiakalbio gnybtų jungiant.
   1. Padėkite pateiktą garsiakalbio nustatymo mikrofoną į klausymo vietą ir prijunkite prie MCACC SETUP MIC lizdo pagrindiniame įrenginyje.
      Dėdami garsiakalbio nustatymo mikrofoną ant trikojo, vadovaukitės paveikslėliu, dėdami jį į vietą.

   2. Pasirinkite prijungtą garsiakalbio konfigūraciją.
      Vaizdas ekrane keičiasi, kai pasirenkate kanalų skaičių "Speaker Channels" (Garsiakalbio kanalai), todėl atlikdami nustatymus vadovaukitės juo.

   3. Garsiakalbiai skleidžia testinius tonus, ir pirmiausia įrenginys aptinka prijungtus garsiakalbius ir triukšmą aplinkoje.
   4. Kai rodomi aukščiau pateiktų matavimų rezultatai, pasirinkite "Next" (Kitas), paspauskite ENTER nuotolinio valdymo pulte ir vėl skleidžiami testiniai tonai, o įrenginys automatiškai atlieka tokius nustatymus kaip optimalus garsumo lygis ir dažnio atkirtimo dažnis.
   5. Kai matavimas baigtas, rodomas matavimo rezultatas. Paspauskite žymeklius nuotolinio valdymo pulte, kad patikrintumėte nustatymus. Paspauskite ENTER, kai pasirinkta "Save" (Išsaugoti), kad išsaugotumėte nustatymus.
   6. Atjunkite garsiakalbio nustatymo mikrofoną.
2. Source Connection
   Patikrinkite, ar kiekvienas įvesties šaltinis prijungtas teisingai. Vadovaukitės nurodymais, pasirinkite įvestį, kurią norite patvirtinti, pradėkite pasirinkto grotuvo atkūrimą ir patvirtinkite, kad vaizdai rodomi televizoriuje ir leidžiamas garsas.
3. Network Connection
   Nustatykite "Wi-Fi" ryšį su prieigos tašku, pvz., belaidžio LAN maršrutizatoriumi. Yra du būdai prisijungti naudojant "Wi-Fi":
   "Scan Networks" (Skenuoti tinklus): Ieškokite prieigos taško iš šio įrenginio. Iš anksto sužinokite prieigos taško SSID.
   "Use iOS Device (iOS7 or later)" (Naudokite "iOS" įrenginį ("iOS7" arba naujesnę versiją)): Bendrinkite "iOS" įrenginio "Wi-Fi" nustatymus su šiuo įrenginiu.
   Jei pasirinksite "Scan Networks" (Skenuoti tinklus), bus dar du prisijungimo būdai. Patikrinkite toliau nurodytus dalykus.
   "Enter Password" (Įvesti slaptažodį): Įveskite prieigos taško slaptažodį (arba raktą), kad prisijungtumėte.
   "Push Button" (Paspausti mygtuką): Jei prieigos taške yra automatinio prijungimo mygtukas, galite prisijungti neįvesdami slaptažodžio.
   • Jei prieigos taško SSID nerodomas, SSID sąraše pasirinkite "Other..." (Kita...) su žymekliu ant nuotolinio valdymo pulto ir paspauskite ENTER, tada vykdykite ekrane pateikiamus nurodymus.

Keyboard Input
Norėdami perjungti didžiąsias ir mažąsias raides, ekrane pasirinkite "A/a" (A/a) ir paspauskite ENTER. Norėdami pasirinkti, ar užmaskuoti slaptažodį simboliu "½", ar rodyti jį paprastu tekstu, paspauskite +Fav ant nuotolinio valdymo pulto. Paspauskite CLEAR, kad ištrintumėte visus įvestus simbolius.

• Nustatant tinklą, rodomas patvirtinimo ekranas, kuriame prašoma sutikti su privatumo politika. Pasirinkite "Accept" (Sutinku) ir paspauskite ENTER, kad patvirtintumėte sutikimą.

4. Audio Return Channel
   Jei prijungėte televizorių, kuris palaiko ARC, pasirinkite "Yes" (Taip). Įsijungia šio įrenginio ARC nustatymas ir galite klausytis televizoriaus garso per šį įrenginį.

Atkūrimas

AV komponento atkūrimas

Pagrindinės operacijos
Galite leisti garso įrašus iš AV komponentų, pvz., „Blu-ray Disc“ grotuvų, per šį įrenginį.
Kai įrenginys įjungtas, atlikite toliau nurodytą procedūrą.

1. Televizoriaus įvestį perjunkite į įrenginiui priskirtą įvestį.
2. Paspauskite įvesties parinkiklį (a) ant nuotolinio valdymo pulto su tokiu pačiu pavadinimu, kaip lizdas, prie kurio prijungėte grotuvą, kad perjungtumėte įvestį.
   Pavyzdžiui, paspauskite BD/DVD, kad paleistumėte grotuvą, prijungtą prie BD/DVD lizdo. Paspauskite TV, kad klausytumėte televizoriaus garso. Norėdami leisti įrenginį, prijungtą prie STRM BOX, PHONO lizdo arba AUX INPUT lizdo priekiniame skydelyje, spauskite (b) pakartotinai, kad pasirinktumėte įvestį.

   • Kai veikia CEC jungties funkcija, įvestis perjungiama automatiškai, kai prijungėte CEC reikalavimus atitinkantį televizorių ir grotuvą prie šio įrenginio naudodami HDMI jungtį.
3. Pradėkite leisti AV komponente.

BLUETOOTH atkūrimas

Galite belaidžiu būdu leisti muziką iš išmaniojo telefono ar kito BLUETOOTH įgalinto įrenginio. Kai įrenginys įjungtas, atlikite toliau nurodytą procedūrą.

Susiejimas

1. Kai paspausite mygtuką, šio įrenginio ekrane rodoma "Now Pairing..." (susiejama...), ir įjungiamas susiejimo režimas.

2. Įgalinkite (įjunkite) BLUETOOTH funkciją BLUETOOTH įgalintame įrenginyje, tada iš rodomų įrenginių pasirinkite šį įrenginį. Jei prašoma slaptažodžio, įveskite "0000". 0 Šis įrenginys rodomas kaip "Pioneer VSX-932 XXXXXX".
   • Norėdami prijungti kitą BLUETOOTH įgalintą įrenginį, paspauskite ir palaikykite kol bus rodoma "Now Pairing..." (susiejama...), tada atlikite 2 veiksmą. Šis įrenginys gali saugoti iki 8 susietų įrenginių duomenis.
   • Aprėpties zona yra 48'/15 m. Atkreipkite dėmesį, kad ryšys ne visada garantuojamas su visais BLUETOOTH įgalintais įrenginiais.

Atkūrimas

1. Atlikite prijungimo procedūrą BLUETOOTH įgalintame įrenginyje. Šio įrenginio įvestis automatiškai persijungia į "BLUETOOTH".
2. Paleiskite muziką. Padidinkite BLUETOOTH įgalinto įrenginio garsumą iki tinkamo lygio.
   • Dėl BLUETOOTH belaidės technologijos savybių garsas, skleidžiamas šiame įrenginyje, gali šiek tiek atsilikti nuo garso, leidžiamo BLUETOOTH įgalintame įrenginyje.

Tinklo funkcijos

Pagrindinės operacijos
Prijungę šį įrenginį prie tinklo, galite mėgautis interneto radijo paslaugomis, tokiomis kaip TuneIn, transliacija iš Spotify Connect ir belaidžiu atkūrimu naudojant AirPlay funkcijas. Be to, galite naudoti muzikos serverio funkciją, kad transliuotumėte muzikos failus, saugomus kompiuteriuose arba NAS įrenginiuose, kurie palaiko namų tinklo funkciją. Pagrindinės tinklo funkcijų operacijos yra pateiktos pagrindiniame vadove. Išsamesnes operacijas rasite išplėstiniame vadove. Taip pat gali būti papildomų tinklo funkcijų, teikiamų per šio įrenginio programinės aparatinės įrangos atnaujinimus. Taip pat žr. išplėstinį vadovą, kad gautumėte informacijos apie naujas funkcijas.

• Tinklas turi būti prijungtas prie interneto, kad būtų galima leisti interneto radijo paslaugas.
• Priklausomai nuo interneto radijo paslaugos, vartotojui gali reikėti iš pradžių užsiregistruoti iš savo kompiuterio.
• Norėdami įjungti Spotify Connect, įdiekite Spotify programą savo išmaniajame telefone arba planšetiniame kompiuteryje ir susikurkite Spotify premium paskyrą.
  • Informacijos apie Spotify nustatymus rasite: www.spotify.com/connect/
• Tinklo serveriai, suderinami su muzikos serverio funkcija, yra tie kompiuteriai su įdiegtais grotuvais, kurie turi Windows Media Player 11 arba 12 serverio funkciją, arba NAS, kurie yra suderinami su namų tinklo funkcija. Atminkite, kad su kompiuteriais galima leisti tik muzikos failus, užregistruotus Windows Media Player bibliotekoje.
• Gali tekti iš anksto atlikti kai kuriuos kompiuterio nustatymus, kad galėtumėte naudoti Windows Media Player 11 arba 12 su muzikos serverio funkcija.

Kai įrenginys įjungtas, atlikite toliau nurodytą procedūrą.

1. Televizoriaus įvestį perjunkite į įrenginiui priskirtą įvestį.
2. Paspauskite NET (a) ant nuotolinio valdymo pulto, kad televizoriuje būtų rodomas tinklo funkcijų sąrašas.
3. Pasirinkite tinklo funkciją nuotolinio valdymo pulto žymekliais ir paspauskite ENTER (b), kad patvirtintumėte savo pasirinkimą. Naudodami interneto radijo paslaugas, vadovaukitės ekrane pateikiamomis instrukcijomis, naudodami žymeklius pasirinkite radijo stotis ir programas, tada paspauskite ENTER, kad paleistumėte. Naudodami Spotify arba AirPlay, pasirinkite šį įrenginį savo išmaniuoju telefonu, kad paleistumėte. Naudodami muzikos serverį, žymekliais pasirinkite serverį, tada pasirinkite norimą muzikos failą ir paspauskite ENTER, kad paleistumėte.

• Norėdami grįžti į ankstesnį ekraną, paspauskite (c).

USB atminties įrenginys

Pagrindinės operacijos
Galite leisti muzikos failus, saugomus USB atminties įrenginyje.
Kai įrenginys įjungtas, atlikite toliau nurodytą procedūrą.

1. Televizoriaus įvestį perjunkite į įrenginiui priskirtą įvestį.
2. Įjunkite USB atminties įrenginį su muzikos failais į USB prievadą priekiniame arba galiniame šio įrenginio skydelyje.
3. Paspauskite USB (b) ant nuotolinio valdymo pulto ir pasirinkite "USB Front" (USB priekyje) arba "USB Rear" (USB gale).
   • Jei ekrane mirksi indikatorius "USB", patikrinkite, ar USB atminties įrenginys tinkamai prijungtas.
   • Neatjunkite USB atminties įrenginio, kol ekrane rodoma "Connecting···" (jungiamasi...). Tai gali sugadinti duomenis arba sukelti gedimą.
4. Kitame ekrane paspauskite ENTER ant nuotolinio valdymo pulto. Rodomas aplankų ir muzikos failų sąrašas USB atminties įrenginyje. Pasirinkite aplanką su žymekliais ir paspauskite ENTER, kad patvirtintumėte savo pasirinkimą. (a)
5. Naudodami nuotolinio valdymo pulto žymeklius pasirinkite muzikos failą, tada paspauskite ENTER, kad pradėtumėte atkūrimą.
   • Norėdami grįžti į ankstesnį ekraną, paspauskite (c).
   • Šio įrenginio USB prievadas atitinka USB 2.0 standartą. Perdavimo greitis gali būti nepakankamas kai kuriam leidžiamam turiniui, o tai gali sukelti tam tikrų garso trikdžių.
   • Negarantuojamas visų USB atminties įrenginių veikimas.
   • Šis įrenginys gali naudoti USB atminties įrenginius, atitinkančius USB masinės atminties įrenginių klasės standartą. Įrenginys taip pat suderinamas su USB atminties įrenginiais, naudojančiais FAT16 arba FAT32 failų sistemos formatus.

AM/FM radijo klausymas

Šiame įrenginyje galite priimti AM ir FM radijo stotis su įmontuotu imtuvu. Atlikite toliau nurodytą procedūrą, kai įrenginys įjungtas.

Radijo stoties paieška

Automatinis derinimas

1. Keliskart paspauskite TUNER (a) ant nuotolinio valdymo pulto, kad ekrane pasirinktumėte "AM" arba "FM".
2. Paspauskite MODE (e) ant nuotolinio valdymo pulto arba TUNING MODE ant pagrindinio įrenginio, kad ekrane būtų rodoma "TunMode: Auto".
3. Kai paspausite žymeklius / mygtukus (b) ant nuotolinio valdymo pulto, prasidės automatinis derinimas ir paieška sustos, kai bus rasta stotis. Kai bus nustatyta radijo stotis, ekrane užsidegs indikatorius "TUNED". Kai bus nustatyta FM radijo stotis, užsidegs indikatorius "STEREO".

Kai FM transliacijų priėmimas yra prastas: Atlikite "Derinimo rankiniu būdu" procedūrą, aprašytą tolesniame skyriuje. Atkreipkite dėmesį, kad jei derinsite rankiniu būdu, FM transliacijų priėmimas bus monofoninis, o ne stereofoninis, neatsižvelgiant į priėmimo jautrumą.

Derinimas rankiniu būdu
Atkreipkite dėmesį, kad jei derinsite rankiniu būdu, FM transliacijų priėmimas bus monofoninis, o ne stereofoninis, neatsižvelgiant į priėmimo jautrumą.

1. Keliskart paspauskite TUNER (a) ant nuotolinio valdymo pulto, kad ekrane pasirinktumėte "AM" arba "FM".
2. Paspauskite MODE (e) ant nuotolinio valdymo pulto arba TUNING MODE ant pagrindinio įrenginio, kad ekrane būtų rodoma "TunMode: Manual".
3. Spausdami žymeklius (b) ant nuotolinio valdymo pulto, pasirinkite norimą radijo stotį.
   • Dažnis keičiasi vienu žingsniu kiekvieną kartą paspaudus žymeklius . Dažnis keičiasi nuolat, jei mygtukas yra nuspaustas, ir sustoja, kai mygtukas atleidžiamas.

Dažnio žingsnio nustatymas:
Nuotolinio valdymo pulte paspauskite , ir atsiradusiame pagrindiniame ekrane pasirinkite "System Setup" (sistemos sąranka) - "Miscellaneous" (įvairūs) - "Tuner" (imtuvas) - "AM Frequency Step" (AM dažnio žingsnis) ir pasirinkite savo regiono dažnio žingsnį.

Radijo stoties išankstinis nustatymas

Galite iš anksto nustatyti iki 40 stočių.

Registracijos procedūra
Nustatę AM/FM radijo stotį, kurią norite užregistruoti, atlikite toliau nurodytą procedūrą.

1. Paspauskite +Fav (d) ant nuotolinio valdymo pulto arba +FAVORITE ant pagrindinio įrenginio, kad ekrane imtų mirksėti išankstinio nustatymo numeris.

2. Kol mirksi išankstinio nustatymo numeris (apie 8 sekundes), keliskart paspauskite žymeklius (b) ant nuotolinio valdymo pulto, kad pasirinktumėte numerį nuo 1 iki 40.
3. Dar kartą paspauskite +Fav ant nuotolinio valdymo pulto arba +FAVORITE ant pagrindinio įrenginio, kad užregistruotumėte stotį. Kai užregistruojama, išankstinio nustatymo numeris nustoja mirksėti. Pakartokite šią procedūrą visoms mėgstamoms AM/FM radijo stotims.

Išankstinio nustatymo radijo stoties pasirinkimas

1. Paspauskite TUNER (a) ant nuotolinio valdymo pulto.
2. Paspauskite žymeklius (b) ant nuotolinio valdymo pulto, kad pasirinktumėte išankstinio nustatymo numerį.

Išankstinio nustatymo radijo stoties ištrynimas

1. Paspauskite TUNER (a) ant nuotolinio valdymo pulto.
2. Paspauskite žymeklius (b) ant nuotolinio valdymo pulto, kad pasirinktumėte ištrintiną išankstinio nustatymo numerį.
3. Paspaudę +Fav (d) ant nuotolinio valdymo pulto arba +FAVORITE ant pagrindinio įrenginio, paspauskite CLEAR (c), kol mirksi išankstinio nustatymo numeris, kad ištrintumėte išankstinio nustatymo numerį. Kai ištrinama, numeris ekrane išnyksta.

RDS naudojimas

RDS reiškia Radio Data System (radijo duomenų sistema) ir yra duomenų perdavimo FM radijo signaluose metodas. Regionuose, kuriuose naudojama RDS, radijo stoties pavadinimas rodomas, kai nustatote radijo stotį, transliuojančią programos informaciją. Kai paspausite ant nuotolinio valdymo pulto šioje būsenoje, galite naudoti šias funkcijas.

Tekstinės informacijos rodymas (radijo tekstas)

1. Kai ekrane rodomas stoties pavadinimas, vieną kartą paspauskite ant nuotolinio valdymo pulto. Stoties transliuojamas Radio Text (RT) (radijo tekstas) rodomas slenkant per ekraną. Kai nėra jokios tekstinės informacijos, rodoma "No Text Data" (nėra tekstinių duomenų).

Stočių paieška pagal programos tipą

1. Kai ekrane rodomas stoties pavadinimas, du kartus paspauskite ant nuotolinio valdymo pulto.
2. Paspauskite ant nuotolinio valdymo pulto, kad pasirinktumėte Program Type (programos tipą), kurio norite ieškoti, tada paspauskite ENTER, kad pradėtumėte paiešką.
   • Rodomi šie programų tipai: None (nėra) / News (naujienų pranešimai) / Affairs (aktualijos) / Info (informacija) / Sport / Educate (švietimas) / Drama / Culture (kultūra) / Science (mokslas ir technologijos) / Varied (įvairūs) / Pop M (pop muzika) / Rock M (roko muzika) / Easy M (lengva muzika) / Light M (lengvoji klasika) / Classics (rimtoji klasika) / Other M (kita muzika) / Weather (oras) / Finance (finansai) / Children (vaikų programos) / Social (visuomenės reikalai) / Religion (religija) / Phone In (skambučiai) / Travel (kelionės) / Leisure (laisvalaikis) / Jazz (džiazo muzika) / Country (kantri muzika) / Nation M (nacionalinė muzika) / Oldies (senos dainos) / Folk M (liaudies muzika) / Document (dokumentinis filmas)
   • Rodoma informacija kartais gali neatitikti stoties transliuojamo turinio.
3. Kai randama stotis, ji mirksi ekrane. Paspauskite ENTER, kol tai vyksta, kad pradėtumėte priimti tą stotį. Jei nepaspausite ENTER, įrenginys tęs kitos stoties paiešką.
   • Jei nerandama jokių stočių, rodomas pranešimas "Not Found" (nerasta).
   • Kai įrenginys priima nepalaikomus simbolius, gali būti rodomi neįprasti simboliai. Tačiau tai nėra gedimas. Be to, jei signalas iš stoties yra silpnas, informacija gali būti nerodoma.

Klausymosi režimas

Šis įrenginys turi įvairių klausymosi režimų. Pagrindinės operacijos aprašytos pagrindiniame vadove. Daugiau informacijos rasite išplėstiniame vadove.

• Kiekvienam AUTO/DIRECT, SURR ir STEREO mygtukui įsimenamas paskutinis pasirinktas šaltinio klausymosi režimas. Jei jūsų leidžiamas turinys nepalaiko paskutinio pasirinkto klausymosi režimo, automatiškai pasirenkamas standartinis to turinio klausymosi režimas.


1. AUTO/DIRECT button
   Spaudinėkite pakartotinai ir klausymosi režimai, tinkantys įvesties signalui, bus perjungiami tarp "Auto Surround", "Direct" ir "Pure Direct". Pasirinkus vieną iš jų, pagrindinio įrenginio ekrane rodoma "Auto Surround" (arba "Direct", arba "Pure Direct"), tada automatiškai parenkamas klausymosi režimas (Dolby Digital daugiakanaliams įvesties signalams, Stereo 2 kanalų įvesties signalams ir kt.). "Direct" režimas išjungia kai kuriuos apdorojimo procesus, kurie gali paveikti garso kokybę, pavyzdžiui, tono valdymo funkcijas, todėl galite mėgautis dar geresne garso kokybe. "Pure Direct" režimas išjungia dar daugiau procesų, kurie veikia garso kokybę, todėl gaunate tikslesnį originalaus garso atkūrimą. Šiuo atveju MCACC atliktas garsiakalbių kalibravimas yra išjungtas.
   • Priklausomai nuo įvesties signalo ir garsiakalbių konfigūracijos, Dolby Surround ir DTS Neural: X režimai, kurie išplečia 2 kanalų ir 5.1 kanalų įvesties signalus iki 5.1 kanalų ir 7.1 kanalų, gali būti automatiškai pasirinkti.

3. SURR button
   Galite pasirinkti įvairius klausymosi režimus, atitinkančius jūsų skonį. Yra Dolby Digital, DTS-HD Master Audio ir Stereo režimai, kuriuos galite pasirinkti, kad jie atitiktų įvesties signalą, arba Dolby Surround ir DTS Neural: X režimai, kurie gali išplėsti 2 kanalų ir 5.1 kanalų įvesties signalus iki 5.1 arba 7.1 kanalų. Taip pat galite mėgautis originaliais erdvinio garso režimais, tokiais kaip Ext. Stereo ir Drama režimai.
4. STEREO button
   Galite pasirinkti "Stereo" (Stereo) režimą, kad atkurti tik iš priekinių garsiakalbių ir žemų dažnių garsiakalbio.

Įvesties formato ir klausymosi režimo patikrinimas
Kelis kartus paspauskite (b) ant nuotolinio valdymo pulto, kad perjungtumėte pagrindinio įrenginio ekraną, kaip nurodyta aukščiau.

Norėdami gauti daugiau informacijos apie tinklo funkcijas ir klausymosi režimus bei informaciją apie išplėstinius nustatymus, žr. "Išplėstinį vadovą".

Nuorodos

• Spotify - Connect

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti Pioneer VSX-932 Vartotojo vadovas

Prieinamos kalbos
