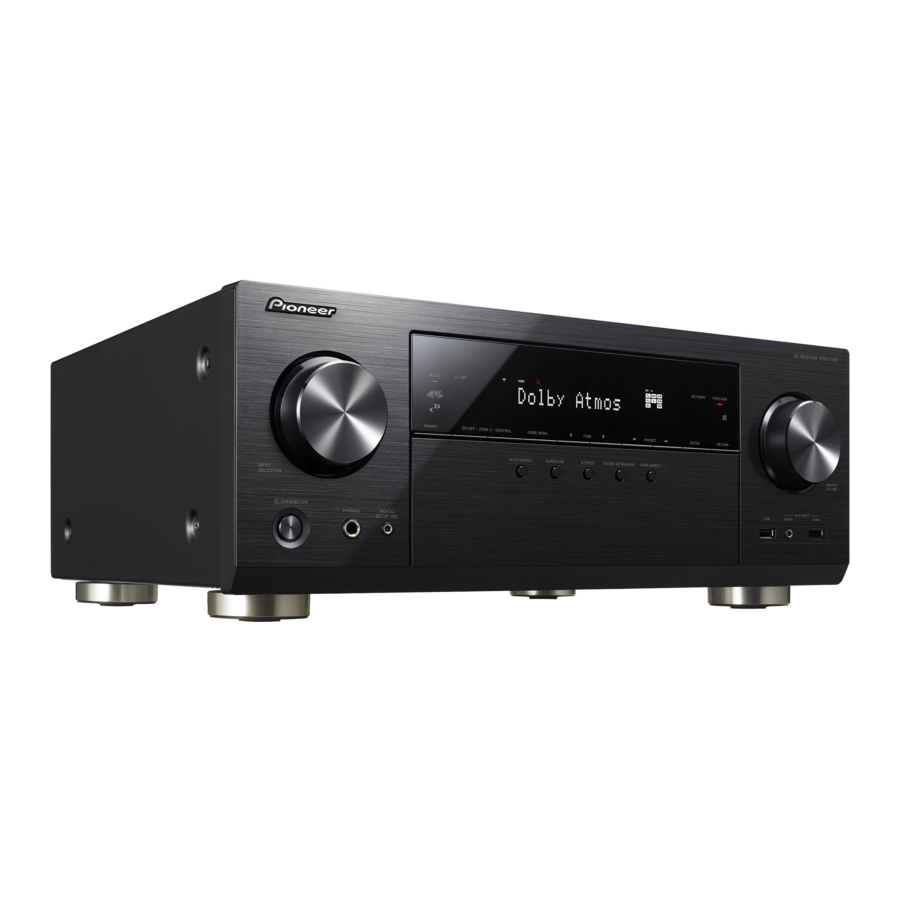

Pioneer VSX-1131 naudotojo vadovas

Kas yra dėžėje

1. Pagrindinis įrenginys
2. Nuotolinio valdymo pultas (RC-914R) ×1, Baterijos (AAA/R03) ×2
3. Vidinė FM antena ×1
4. AM kilpinė antena ×1
5. Garsiakalbio sąrankos mikrofonas ×1
6. Maitinimo laidas ×1

Pagrindinės savybės

Šis įrenginys jungiamas tarp jūsų televizoriaus ir AV komponentų. Norėdami paleisti, pasirinkite šaltinį naudodami įvesties parinkiklį. Prie šio įrenginio galite prijungti 7.1 kanalo garsiakalbius, su 7 kanalais po 170 W (6 omai, 1 kHz, 0,9%THD) (Šiaurės Amerikos modeliai) / 160 W (6 omai, 1 kHz, 1%THD) (Europos, Australijos, Azijos ir Taivano modeliai) vienam kanalui ir maitinamo žemų dažnių garsiakalbio išvesties lizdu.

• Palaiko atkūrimą Dolby Atmos formatu, kuris užtikrina 360e garso išdėstymą
• HDMI lizdas palaiko 4K vaizdo įvestį ir išvestį. Lizdai IN1–3 ir OUT MAIN/SUB palaiko HDCP2.2
• HDMI CEC funkcionalumas: valdymo funkcijos, tokios kaip įvesties perjungimo susiejimas su įvesties parinkikliu ir grotuvais, atitinkančiais CEC standartą, garso išvesties ir garsumo perjungimas naudojant CEC standartą atitinkančio televizoriaus nuotolinio valdymo pultą ir automatinis šio įrenginio perjungimas į budėjimo režimą, kai televizorius išjungiamas
• HDMI Standby Through: Vaizdo ir garso signalai iš AV komponentų gali būti perduodami į televizorių net ir tada, kai šis įrenginys yra budėjimo režime
• ARC: Jungtis su ARC suderinamu televizoriumi užbaigiama vienu HDMI kabeliu
• Lengva pradinė sąranka naudojant ekrane pateikiamas instrukcijas ir ekrano meniu (OSD), rodantį operacijas televizoriuje
• Interneto radijas ir AirPlay per laidinį LAN arba Wi-Fi (belaidį LAN) ir tinklo funkcijas, tokias kaip muzikos serveris, leidžiantis atkurti kompiuterio muzikos failus, USB atkūrimas, plius kitos atkūrimo funkcijos, tokios kaip AM/FM radijas ir BLUETOOTH ® atkūrimas
• Atkūrimo formatai, kuriuos palaiko Music Server ir USB, apima WAV, FLAC ir DSD didelės raiškos šaltinį
• Kelių zonų jungtis, leidžianti leisti muziką pagrindiniame kambaryje ir klausytis atskirame kambaryje (ZONE 2)
• Galite prijungti garsiakalbių B sistemą
• Planuojame suteikti DTS:X garso formato palaikymą per šio įrenginio programinės aparatinės įrangos atnaujinimą. Daugiau informacijos ieškokite mūsų pagrindiniame puslapyje.

  Prijunkite garsiakalbius su 6 Ω iki 16 Ω varža. Maitinimo laidas turi būti prijungtas tik užbaigus visus kitus kabelių sujungimus.
  • Mes neprisiimame atsakomybės už žalą, atsiradusią dėl įrangos, pagamintos kitų įmonių, prijungimo.

Pajungimas

Pasirinkite savo garsiakalbių išdėstymą

1. Priekiniai garsiakalbiai
2. Priekiniai garsiakalbiai
3. Centrinis garsiakalbis
4. Erdvinio garso garsiakalbiai
5. Erdvinio garso garsiakalbiai
6. Galingas žemų dažnių garsiakalbis

Skirta 5.1 kanalų sistemai
Tai 5.1 kanalų sistema, kuri yra pagrindinė erdvinio garso sistema. Priekiniai garsiakalbiai skleidžia priekinį stereo garsą, o centrinis garsiakalbis skleidžia centrinį garsą, pvz., dialogus ir vokalą. Erdvinio garso garsiakalbiai sukuria galinį garso lauką. Galingas žemų dažnių garsiakalbis atkuria žemus garsus ir sukuria sodrų garso lauką. Priekiniai garsiakalbiai turėtų būti išdėstyti ausų aukštyje, o erdvinio garso garsiakalbiai turėtų būti išdėstyti šiek tiek virš ausų aukščio. Centrinis garsiakalbis turi būti nukreiptas į klausymo poziciją. Padėkite galingą žemų dažnių garsiakalbį link priekio. Padėjus jį tarp centrinio garsiakalbio ir priekinio garsiakalbio, gausite natūralų garsą net ir grojant muziką.

• Priekiniai garsiakalbiai, centrinis garsiakalbis ir erdvinio garso garsiakalbiai skaičiuojami kaip 5 kanalai, o galingas žemų dažnių garsiakalbis skaičiuojamas kaip 0,1 kanalo, todėl gauname pavadinimą 5.1ch sistema.

Eiti į "Pajungimas"

B garsiakalbių sistema
5.1 kanalų sistemoje galite prijungti dar vieną priekinių garsiakalbių rinkinį, kad naudotumėte kaip B garsiakalbių sistemą. Šioje būsenoje 5.1 kanalų sistema tampa A garsiakalbių sistema ir galite perjungti tą patį garsą, kad jis būtų išvestas iš A, B arba A+B. Nėra išvesties iš B garsiakalbių, jei naudojamas zonos garsiakalbio prijungimas.

Eiti į "Pajungimas"

Skirta 7.1 kanalų sistemai (su erdvinio garso galiniais garsiakalbiais)
Tai sistema su erdvinio garso galiniais garsiakalbiais, pridėtais prie pagrindinės 5.1 kanalų sistemos. Erdvinio garso galinių garsiakalbių prijungimas pagerina apgaubimo pojūtį ir garso, sukurto galinio garso lauko, jungiamumą bei suteikia tikroviškesnį garso lauką. Galite pasirinkti Dolby Atmos klausymo režimą, kuris realizuoja naujausią 3D erdvinį garsą, kai įvesties formatas yra Dolby Atmos. Naudodami formatus, kurie nėra Dolby Atmos, vis tiek galite sukurti garso lauką išvesdami garsą iš erdvinio garso galinių garsiakalbių, kai pasirenkate Dolby Surround klausymo režimą. Optimalus išdėstymas yra erdvinio garso galiniams garsiakalbiams būti ausų aukštyje. Padėkite erdvinio garso garsiakalbius šiek tiek labiau į priekį nei 5.1 kanalų sistemoje.

• Jei į sąranką įtraukiate erdvinio garso galinius garsiakalbius, būtini erdvinio garso garsiakalbiai.

Eiti į "Pajungimas"

B garsiakalbių sistema
7.1 kanalų sistemoje (su erdvinio garso galiniais garsiakalbiais) galite prijungti dar vieną priekinių garsiakalbių rinkinį, kad naudotumėte kaip B garsiakalbių sistemą. Šioje būsenoje 7.1 kanalų sistema tampa A garsiakalbių sistema ir galite perjungti tą patį garsą, kad jis būtų išvestas iš A, B arba A+B. Atminkite, kad garsas neišvedamas iš erdvinio garso galinio garsiakalbio, kai pasirenkamas A+B. Nėra išvesties iš B garsiakalbių, jei naudojamas zonos garsiakalbio prijungimas.

Eiti į "Pajungimas"

Skirta 7.1 kanalų sistemai (su aukščio garsiakalbiu-A)
Tai pagrindinė 5.1 kanalų sistema su pridėtais aukščio garsiakalbiais, arba kaip priekiniais aukštais garsiakalbiais, arba kaip galiniais aukštais garsiakalbiais. Pasirinkite, kuriuos garsiakalbius nustatyti pagal kambario aplinką. Galite pasirinkti Dolby Atmos klausymo režimą (5.1.2 kanalų atkūrimas), kuris realizuoja naujausią 3D erdvinį garsą, įskaitant garsus virš galvos, kai įvesties formatas yra Dolby Atmos. Naudodami formatus, kurie nėra Dolby Atmos, vis tiek galite sukurti garso lauką išvesdami garsą iš aukščio garsiakalbių, kai pasirenkate Dolby Surround klausymo režimą. Priekiniai aukšti garsiakalbiai arba galiniai aukšti garsiakalbiai turėtų būti bent 0,9 m aukščiau nei priekiniai garsiakalbiai. Priekiniai aukšti garsiakalbiai turėtų būti išdėstyti tiesiai virš priekinių garsiakalbių, o atstumas tarp galinių aukštų garsiakalbių turėtų atitikti atstumą tarp priekinių garsiakalbių. Abu turėtų būti nukreipti į klausymo poziciją.

Eiti į "Pajungimas"

Skirta 7.1 kanalų sistemai (su aukščio garsiakalbiu-B)
Tai pagrindinė 5.1 kanalų sistema, naudojanti lubų garsiakalbius, pavyzdžiui, su pridėtais aukščio garsiakalbiais, arba kaip viršutiniai priekiniai garsiakalbiai, viršutiniai viduriniai garsiakalbiai arba viršutiniai galiniai garsiakalbiai. Pasirinkite, kuriuos garsiakalbius nustatyti pagal kambario aplinką. Galite pasirinkti Dolby Atmos klausymo režimą (5.1.2 kanalų atkūrimas), kuris realizuoja naujausią 3D erdvinį garsą, įskaitant garsus virš galvos, kai įvesties formatas yra Dolby Atmos. Naudodami formatus, kurie nėra Dolby Atmos, vis tiek galite sukurti garso lauką išvesdami garsą iš aukščio garsiakalbių, kai pasirenkate Dolby Surround klausymo režimą. Pritvirtinkite viršutinius priekinius garsiakalbius ant lubų priešais sėdėjimo poziciją, viršutinius vidurinius garsiakalbius ant lubų tiesiai virš sėdėjimo pozicijos, o viršutinius galinius garsiakalbius ant lubų už sėdėjimo pozicijos. Atstumas tarp kiekvienos poros turėtų atitikti atstumą tarp dviejų priekinių garsiakalbių.

• Dolby Laboratories rekomenduoja dėti šio tipo aukščio garsiakalbius, kad gautumėte geriausią Dolby Atmos efektą.

Eiti į "Pajungimas"

Skirta 7.1 kanalų sistemai (su aukščio garsiakalbiais-C)
Tai pagrindinė 5.1 kanalų sistema, naudojanti Dolby įgalintus garsiakalbius, su pridėtais aukščio garsiakalbiais, arba kaip Dolby įgalinti garsiakalbiai (priekiniai), arba Dolby įgalinti garsiakalbiai (erdvinio garso), arba Dolby įgalinti garsiakalbiai (erdvinio garso galiniai). Pasirinkite, kuriuos garsiakalbius nustatyti pagal kambario aplinką. Dolby įgalinti garsiakalbiai yra specialūs garsiakalbiai, sukurti nukreipti į lubas, kad garsas būtų girdimas atšokus nuo lubų, kad garsas atrodytų sklindantis iš viršaus. Galite pasirinkti Dolby Atmos klausymo režimą (5.1.2 kanalų atkūrimas), kuris realizuoja naujausią 3D erdvinį garsą, įskaitant garsus virš galvos, kai įvesties formatas yra Dolby Atmos. Naudodami formatus, kurie nėra Dolby Atmos, vis tiek galite sukurti garso lauką išvesdami garsą iš aukščio garsiakalbių, kai pasirenkate Dolby Surround klausymo režimą. Padėkite juos arba virš priekinių garsiakalbių, arba virš erdvinio garso garsiakalbių, arba virš erdvinio garso galinių garsiakalbių. Jei jie yra integruoti Dolby įgalinti garsiakalbiai, įdėkite vietoj priekinių garsiakalbių, erdvinio garso garsiakalbių arba erdvinio garso galinių garsiakalbių.

Eiti į "Pajungimas"

Skirta garsiakalbių Bi-Amping
Galima prijungti priekinius garsiakalbius, palaikančius Bi-Amping, kad pagerintumėte žemų ir aukštų dažnių kokybę. Didžiausias kanalų skaičius, galimas su šiuo prijungimu, yra 5.1, nes Bi-Amping garsiakalbiams reikia vieno stiprintuvo aukštų dažnių lizdams ir vieno stiprintuvo žemų dažnių lizdams. Efektai ir garsiakalbių išdėstymas yra tokie patys kaip ir 5.1 kanalų plane, kuris nenaudoja Bi-Amping garsiakalbių.

Eiti į "Pajungimas"

Prijunkite garsiakalbius

1. Garsiakalbio kabelis
2. Žemų dažnių garsiakalbio kabelis

jei:

Prijunkite , jei norite 5.1 kanalų sistemos. Jei turite 7.1 kanalų sistemą (su erdviniais galiniais garsiakalbiais), taip pat prijunkite ir . Galima prijungti iki dviejų maitinamų žemų dažnių garsiakalbių. Tas pats signalas išvedamas iš kiekvienos SUBWOOFER lizdo. Prijungę taip, galite prijungti dar vieną priekinių garsiakalbių rinkinį, kad naudotumėte kaip Speaker B System (B garsiakalbių sistemą). Perjunkite Speakers A/B (A/B garsiakalbius) naudodami AV Adjust (AV reguliavimas). Atminkite, kad garsas neišvedamas iš erdvinio galinio garsiakalbio, kai pasirinkta A+B.

Sąranka

• Reikia atlikti prijungtos garsiakalbių konfigūracijos nustatymus „Full Auto MCACC“ (Automatinis MCACC) pradinėje sąrankoje.


Įsitikinkite, kad prijungiant garsiakalbius, atviri garsiakalbių laidai neišsikiša iš garsiakalbių gnybtų. Jei atviri garsiakalbių laidai paliečia galinį skydelį arba + ir – laidai liečiasi vienas su kitu, bus įjungta apsaugos grandinė.

1. Garsiakalbio kabelis
2. Žemų dažnių garsiakalbio kabelis

jei:

Prijunkite . Galima prijungti iki dviejų maitinamų žemų dažnių garsiakalbių. Tas pats signalas išvedamas iš kiekvienos SUBWOOFER lizdo.

• Be šių jungčių, taip pat galite prijungti erdvinius galinius garsiakalbius ir . Tačiau galite išvesti garsą tik iš vieno arba : garsiakalbių rinkinio vienu metu. Kai abu prijungti, galite pasirinkti, kuriems garsiakalbiams teikti pirmenybę, naudodami AV Adjust (AV reguliavimas).

Sąranka

• Reikia atlikti prijungtos garsiakalbių konfigūracijos nustatymus „Full Auto MCACC“ (Automatinis MCACC) pradinėje sąrankoje.


Įsitikinkite, kad prijungiant garsiakalbius, atviri garsiakalbių laidai neišsikiša iš garsiakalbių gnybtų. Jei atviri garsiakalbių laidai paliečia galinį skydelį arba + ir – laidai liečiasi vienas su kitu, bus įjungta apsaugos grandinė.

1. Garsiakalbio kabelis
2. Žemų dažnių garsiakalbio kabelis

jei:
Prijunkite priekinius garsiakalbius, suderinamus su Bi-Amping (dvigubo stiprinimo) jungtimi, prie FRONT (PRIEKINIŲ) lizdų ir SURROUND BACK (ERDVINIŲ GALINIŲ) lizdų. Būtinai nuimkite trumpiklį, pritvirtintą tarp priekinių garsiakalbių žemų dažnių garsiakalbių ir aukštų dažnių garsiakalbių lizdų. Jei naudojate Bi-Amping (dvigubo stiprinimo) jungtį, žr. garsiakalbių naudojimo instrukciją. Galima prijungti iki dviejų maitinamų žemų dažnių garsiakalbių. Tas pats signalas išvedamas iš kiekvienos SUBWOOFER lizdo.

Sąranka

• Jei naudojate Bi-Amping (dvigubo stiprinimo) jungtį, turite pakeisti kai kuriuos nustatymus. Pradinės sąrankos „Full Auto MCACC“ (Automatinis MCACC) skiltyje „Bi-Amp“ (Dvigubas stiprinimas) pasirinkite „Yes“ (Taip).


Įsitikinkite, kad prijungiant garsiakalbius, atviri garsiakalbių laidai neišsikiša iš garsiakalbių gnybtų. Jei atviri garsiakalbių laidai paliečia galinį skydelį arba + ir – laidai liečiasi vienas su kitu, bus įjungta apsaugos grandinė.

Prijunkite televizorių

1. HDMI kabelis

jei turite: ARC TV (ARC televizorių)
Šis įrenginys jungiamas tarp televizoriaus ir AV komponentų. Jei prijungsite du ar daugiau AV komponentų, galėsite pasirinkti televizoriuje rodomą vaizdą ir garso išvestį iš šio įrenginio pakeisdami įvesties parinkiklį. Čia parodytos televizoriaus, kuris palaiko ARC (Audio Return Channel – garso grįžtamojo kanalo) funkciją, jungtys. Prijungę vienu HDMI kabeliu, galite ne tik išvesti vaizdo įvestį į šį įrenginį į televizorių, bet ir leisti garsą iš televizoriaus per šį įrenginį. Jungdami pasirinkite HDMI IN lizdą televizoriuje, kuris palaiko ARC.

Sąranka

• Norint naudoti ARC funkciją, reikia nustatymų. Pradinės sąrankos skiltyje „Audio Return Channel“ (Garso grįžtamasis kanalas) pasirinkite „Yes“ (Taip).
• Išsamesnės informacijos apie televizoriaus prijungimo ir sąrankos instrukcijas ieškokite televizoriaus naudojimo vadove.


Kitas televizorius arba projektorius gali būti prijungtas prie HDMI OUT SUB lizdo. Šis lizdas nepalaiko ARC. Išsamesnės informacijos apie tai, kaip išvesti vaizdą į prijungtą įrenginį, rasite čia

1. HDMI kabelis
2. Skaitmeninis optinis kabelis

jei turite: Non-ARC TV (ne ARC televizorių)
Šis įrenginys jungiamas tarp televizoriaus ir AV komponentų. Jei prijungsite du ar daugiau AV komponentų, galėsite pasirinkti televizoriuje rodomą vaizdą ir garso išvestį iš šio įrenginio pakeisdami įvesties parinkiklį. Čia aprašytos televizoriaus, kuris nepalaiko ARC (Audio Return Channel – garso grįžtamojo kanalo) funkcijos, jungtys. Prijungę HDMI kabeliu ir skaitmeniniu optiniu kabeliu, galite ne tik išvesti vaizdo įvestį į šį įrenginį į televizorių, bet ir leisti garsą iš televizoriaus per šį įrenginį.

• Jungtis su skaitmeniniu optiniu kabeliu nebūtina, jei žiūrėsite televiziją per įrenginį, pvz., kabelinės televizijos priedėlį (t. y. nenaudosite televizoriuje įmontuoto imtuvo).


Kitas televizorius arba projektorius gali būti prijungtas prie HDMI OUT SUB lizdo. Šis lizdas nepalaiko ARC. Išsamesnės informacijos apie tai, kaip išvesti vaizdą į prijungtą įrenginį, rasite čia

AV komponentų prijungimas

1. HDMI kabelis

Jei turite: HDMI AV komponentus
Tai AV komponento su HDMI lizdu prijungimo pavyzdys. Prijungus prie AV komponento, atitinkančio CEC (Consumer Electronics Control) standartą, galite naudoti tokias funkcijas kaip HDMI CEC funkcija, kuri susieta su įvesties parinkikliu, ir HDMI budėjimo režimo funkcija, kuri leidžia leisti vaizdo ir garso įrašus iš AV komponentų televizoriuje, net kai šis įrenginys yra budėjimo režime.

• Norėdami leisti 4K arba 1080p vaizdo įrašus, naudokite didelės spartos HDMI kabelį. Be to, norėdami mėgautis su HDCP2.2 suderinamu vaizdo įrašu, prijunkite prie HDMI IN1–IN3 lizdų.

Sąranka

• HDMI sąranka reikalinga norint naudoti HDMI CEC ir HDMI budėjimo režimo funkcijas. Atlikite nustatymus, kai visi prijungimai bus baigti.
• Norėdami mėgautis skaitmeniniu erdvinio garso garsu, įskaitant Dolby Digital, garso išvestis turėtų būti nustatyta į "Bitstream output" (bitų srauto išvestis) prijungtame „Blu-ray“ diskų grotuve ar kitame įrenginyje.


Galite prijungti įrenginį, pvz., vaizdo kamerą, prie AUX INPUT HDMI lizdo priekiniame skydelyje.

1. Komponentinis vaizdo kabelis
2. Skaitmeninis optinis kabelis
3. Analoginis garso kabelis

Jei turite: ne HDMI AV komponentus

Tai AV komponento, neturinčio HDMI lizdo, prijungimo pavyzdys. Prijunkite prie AV komponento, kad atitiktų turimus lizdus. Kai vaizdo įvesties jungtis yra BD/DVD lizdas, garso įvesties jungtis taip pat turi būti BD/DVD lizdai ir t. t., kad vaizdo įvesties lizdus prijungtumėte prie lizdų, kurių pavadinimas yra toks pat kaip garso įvesties lizdų. Atminkite, kad vaizdo signalai, įvedami į VIDEO IN lizdą arba COMPONENT VIDEO IN lizdus, bus konvertuojami į HDMI signalus ir išvedami iš HDMI OUT lizdo.

• Norėdami mėgautis skaitmeniniu erdvinio garso atkūrimu tokiais formatais kaip Dolby Digital, turite prijungti garso signalus skaitmeniniu bendraašiu kabeliu arba skaitmeniniu optiniu kabeliu.

Sąranka

• COMPONENT VIDEO IN lizdai yra suderinami tik su 480i arba 576i raiška. Kai įvedate vaizdo signalus į COMPONENT VIDEO IN lizdus, nustatykite grotuvo išvesties raišką į 480i arba 576i. Pasirinkite persipynimą, jei nėra 480i ir kt. parinkties. Jei jūsų grotuvas nepalaiko 480i arba 576i išvesties, naudokite VIDEO IN lizdą.
• Norėdami mėgautis skaitmeniniu erdvinio garso garsu, įskaitant Dolby Digital, garso išvestis turėtų būti nustatyta į "Bitstream output" (bitų srauto išvestis) prijungtame „Blu-ray“ diskų grotuve ar kitame įrenginyje.

1. Skaitmeninis bendraašis kabelis
2. Analoginis garso kabelis

Jei turite: garso komponentus
Garso komponento prijungimo pavyzdys. Prijunkite CD grotuvą naudodami skaitmeninį bendraašį kabelį arba analoginį garso kabelį. Taip pat galite prijungti patefoną, kuriame yra MM tipo kasetė, prie PHONO lizdo.

• Jei patefonas turi įmontuotą garso ekvalaizerį, prijunkite jį prie kito AUDIO IN lizdo. Be to, jei patefonas naudoja MC tipo kasetę, įdiekite su MC tipo kasete suderinamą garso ekvalaizerį tarp įrenginio ir patefono, tada prijunkite prie bet kurio AUDIO IN lizdo, išskyrus PHONO lizdą.


Jei patefonas turi įžeminimo laidą, prijunkite jį prie šio įrenginio SIGNAL GND gnybto.

1. Analoginis garso kabelis
2. Garsiakalbio kabelis

Kelių zonų prijungimas
Galite mėgautis garsu atskirame kambaryje, pavyzdžiui, paleisdami „Blu-ray“ diskų grotuvą pagrindiniame kambaryje (kuriame yra šis įrenginys) ir klausydamiesi interneto radijo atskirame kambaryje (ZONE 2).

• DSD ir Dolby TrueHD garso signalai neišvedami į ZONE 2, kai pasirenkami su "NET" įvesties parinkikliu.

Jungtys su AV komponentu
Išvedant išorinio AV komponento garsą į ZONE 2, reikia prijungti naudojant analoginį garso kabelį.

ZONE 2 LINE OUT
Galima leisti 2 kanalų šaltinį atskirame kambaryje, kol pagrindiniame kambaryje grojamas 7.1 kanalų šaltinis. Prijunkite įrenginio ZONE 2 LINE OUT lizdus ir priešpagrindinio stiprintuvo LINE IN lizdus atskirame kambaryje analoginiu garso kabeliu.

ZONE SPEAKER
Galima prijungti garsiakalbius atskirame kambaryje ir leisti 2 kanalų šaltinius.

• ZONE 2 atkūrimo metu galite leisti per daugiausia 5.1 kanalus pagrindiniame kambaryje. Negalima pasirinkti tokių klausymosi režimų kaip Dolby Atmos režimai.
• Jei naudojamas Zone Speaker prijungimas, iš Speakers B lizdų nėra išvesties.

Sąranka

• Norint mėgautis šia funkcija, reikia atlikti nustatymus pradinėje sąrankoje, "Multi Zone Setup" (kelių zonų sąranka).

Kitų kabelių prijungimas

Antenos prijungimas
Judinkite anteną aplinkui, kol gros radijas, kad rastumėte geriausio priėmimo poziciją. Naudokite spraudę ar panašų daiktą, kad pritvirtintumėte vidinę FM anteną prie sienos.

AM kilpinė antena

Vidinė FM antena

(Šiaurės Amerikos ir Taivano modeliai)

(Europos, Australijos ir Azijos modeliai)

Tinklo prijungimas
Prijunkite šį įrenginį prie tinklo naudodami laidinį LAN arba „Wi-Fi“ (belaidį LAN). Prijungę įrenginį prie tinklo, galite mėgautis tinklo funkcijomis, tokiomis kaip interneto radijas, muzikos serveris ir „AirPlay“.
Jei jungiatės laidiniu LAN, prijunkite eterneto kabeliu prie NETWORK prievado, kaip parodyta paveikslėlyje. Norėdami prisijungti per „Wi-Fi“, pasirinkę "Wireless" (belaidis) skiltyje "Network Connection" (tinklo jungtis) pradinėje sąrankoje, pasirinkite norimą nustatymo būdą ir vykdykite ekrane pateikiamas instrukcijas, kad sukonfigūruotumėte ryšį.

Maitinimo laido prijungimas
Prijunkite maitinimo laidą prie maitinimo lizdo, kai baigsite visas kitas jungtis.

• Taivano modeliai turi nuimamus maitinimo laidus. Prijunkite maitinimo laidą prie įrenginio AC IN, tada prijunkite prie lizdo. Visada pirmiausia atjunkite lizdo pusę, kai atjungiate maitinimo laidą.


Sąranka

Įjungimas ir pradinė sąranka

Pradinė sąranka pradedama automatiškai
Kai visi sujungimai bus atlikti, pakeiskite televizoriaus įvestį į šio įrenginio įvestį, įdėkite baterijas į nuotolinio valdymo pultą ir paspauskite , kad įjungtumėte maitinimą. Kai įrenginį įjungiate pirmą kartą, televizoriuje automatiškai parodoma pradinė sąranka, kad galėtumėte atlikti paleidimui reikalingus nustatymus paprastomis operacijomis, vadovaujantis ekrane pateikiamais nurodymais.
Šios instrukcijos padės jums peržiūrėti kai kuriuos elementus, kuriuos turite patikrinti iš anksto. Perskaitykite iš anksto, kad sąranka vyktų sklandžiai.

Valdymas
Pasirinkite elementą nuotolinio valdymo pulto žymekliais ir paspauskite ENTER (a). Norėdami grįžti į ankstesnį ekraną, paspauskite (b).

Norėdami iš naujo atlikti pradinę sąranką
Jei nutraukiate procedūrą eigoje arba norite pakeisti nustatymą, atliktą pradinės sąrankos metu, paspauskite ant nuotolinio valdymo pulto, pagrindiniame ekrane pasirinkite "System Setup" – "Miscellaneous" – "Initial Setup" ir paspauskite ENTER.

Full Auto MCACC
Padėkite pateiktą garsiakalbių sąrankos mikrofoną klausymo vietoje, išmatuokite garsiakalbių skleidžiamus testinius tonus, tada įrenginys automatiškai nustato optimalų kiekvieno garsiakalbio garsumo lygį, skirstymo dažnius ir atstumą nuo klausymo vietos. Tai taip pat leidžia ištaisyti iškraipymus, kuriuos sukelia patalpos akustinė aplinka.

• Naudokite trikojį ar panašų daiktą, kad garsiakalbių sąrankos mikrofoną pastatytumėte ausų aukštyje.
• Žemų dažnių garsiakalbio garsas gali būti neaptiktas, nes jis yra labai žemas dažnis. Nustatykite žemų dažnių garsiakalbio garsumą daugiau nei iki pusės.
• Kalibravimas trunka kelias minutes. Garsiakalbiai matavimo metu skleidžia didelio garsumo testinį toną, todėl būkite atsargūs dėl savo aplinkos. Matavimo metu patalpoje laikykite kuo didesnę tylą. Jei matavimas nutraukiamas, išjunkite buitinius prietaisus.

Šaltinio prijungimas
Patikrinkite, ar kiekvienas įvesties šaltinis prijungtas teisingai. Vykdykite nurodymus, pasirinkite įvestį, kurią norite patvirtinti, pradėkite pasirinkto grotuvo atkūrimą ir patvirtinkite, kad vaizdai rodomi televizoriuje ir kad grojamas garsas.

Tinklo prijungimas
Nustatykite "Wi-Fi" ryšį su prieigos tašku, pvz., belaidžio LAN maršrutizatoriumi. Yra šie du prisijungimo per "Wi-Fi" būdai: "Scan Networks" (nuskaityti tinklus): ieškokite prieigos taško iš šio įrenginio. Iš anksto sužinokite prieigos taško SSID. "Use iOS Device (iOS7 or later)" (naudoti "iOS" įrenginį ("iOS7" arba naujesnį)): bendrinkite "iOS" įrenginio "Wi-Fi" nustatymus su šiuo įrenginiu. Jei pasirinksite "Scan Networks" (nuskaityti tinklus), bus dar du prisijungimo būdai. Patikrinkite toliau pateiktą informaciją.

• "Enter Password" (įvesti slaptažodį): įveskite prieigos taško slaptažodį (arba raktą), kad prisijungtumėte.
• "Push Button" (paspausti mygtuką): jei prieigos taške yra automatinio prisijungimo mygtukas, galite prisijungti neįvesdami slaptažodžio.
• Jei prieigos taško SSID nerodomas, tada ekrane, kuriame išvardyti SSID, pasirinkite "Other..." (kita...) su žymekliu ant nuotolinio valdymo pulto ir paspauskite ENTER, tada vykdykite ekrane pateikiamus nurodymus.

Įvestis klaviatūra

Norėdami perjungti didžiąsias ir mažąsias raides, ekrane pasirinkite "A/a" ir paspauskite ENTER. Norėdami pasirinkti, ar užmaskuoti slaptažodį simboliu " ", ar rodyti jį paprastu tekstu, paspauskite +Fav ant nuotolinio valdymo pulto. Paspauskite CLEAR, kad ištrintumėte visus įvestus simbolius.

• Tinklo nustatymo metu rodomas patvirtinimo ekranas, kuriame prašoma sutikti su privatumo politika. Pasirinkite "Yes" (taip) ir paspauskite ENTER, kad patvirtintumėte sutikimą.

Kelių zonų sąranka
Kai norite mėgautis garsu kambaryje, kuris nėra pagrindinis kambarys, nustatykite garso išvesties metodą atskiram kambariui (ZONE2). Jei atskirame kambaryje garsiakalbius prijungėte garsiakalbio kabeliu, pasirinkite "Using AV Receiver" (naudojant AV imtuvą). Jei atskirame kambaryje prijungėte išankstinį pagrindinį stiprintuvą analoginiu garso kabeliu, pasirinkite "with External Premain Amplifier" (su išoriniu išankstiniu pagrindiniu stiprintuvu).

Garso grįžtamasis kanalas
Jei prijungėte televizorių, kuris palaiko ARC, pasirinkite "Yes" (taip). Įsijungs šio įrenginio ARC nustatymas ir galėsite klausytis televizoriaus garso per šį įrenginį.

HDMI sąranka

HDMI CEC
Atlikite šį nustatymą, kad įgalintumėte prietaisų, atitinkančių CEC standartą, valdymo funkciją. Jis automatiškai įjungiamas, jei pradinėje sąrankoje pasirinkote "Yes" (taip) dalyje "Audio Return Channel" (garso grįžtamasis kanalas).
Paspauskite mygtuką ant nuotolinio valdymo pulto, kad televizoriaus ekrane nustatytumėte "System Setup" – "Hardware" – "HDMI" – "HDMI CEC" į "On" (įjungta). Taip pat įjunkite CEC valdymo funkciją CEC įrenginyje, kurį prijungėte.

HDMI Standby Through
Net jei šis įrenginys veikia budėjimo režimu, įvesties signalai iš AV komponentų perduodami į televizorių.

• "Auto" / "Auto (Eco)": Pasirinkite vieną iš šių nustatymų, kai prijungti AV komponentai atitinka CEC standartą. Nepriklausomai nuo įvesties parinkiklio, pasirinkto prieš perjungiant įrenginį į budėjimo režimą, galite perduoti įvesties signalus iš AV komponentų į televizorių. Pasirinkite "Auto (Eco)", jei televizorius taip pat atitinka CEC standartą. Galite sumažinti energijos suvartojimą budėjimo režimu.
• "Input selector names for BD/DVD, etc." (įvesties parinkiklio pavadinimai BD/DVD ir kt.): galite perduoti įvesties signalus iš nustatyto įvesties parinkiklio į televizorių. Jį galima pasirinkti, kai "HDMI CEC" nustatyta į "Off" (išjungta).
• "Last" (paskutinis): galite perkelti įvesties signalus iš įvesties parinkiklio, pasirinkto prieš pat įrenginio perjungimą į budėjimo režimą. Jį galima pasirinkti, kai "HDMI CEC" nustatyta į "Off" (išjungta).

Norėdami išeiti iš nustatymų, paspauskite .

Atkūrimas

Pagrindinis atkūrimas

AV komponentų atkūrimas

1. Perjunkite televizoriaus įvestį į tą, kuri priskirta įrenginiui.
2. Paspauskite įvesties parinkiklį (a) nuotolinio valdymo pulte su tuo pačiu pavadinimu, kaip lizdas, prie kurio prijungėte grotuvą, kad perjungtumėte įvestį.
   Pavyzdžiui, paspauskite BD/DVD, kad paleistumėte grotuvą, prijungtą prie BD/DVD lizdo. Paspauskite TV, kad klausytumėte televizoriaus garso. Įvestį taip pat galite pasirinkti naudodami mygtukus .

• Kai veikia CEC jungties funkcija, įvestis persijungia automatiškai, kai naudojant HDMI jungtį prie šio įrenginio prijungiate CEC reikalavimus atitinkantį televizorių ir grotuvą.

3. Pradėkite groti grotuve.
4. Norėdami reguliuoti garsumą, naudokite VOL+/– (b).

Kai televizorius prijungtas prie HDMI OUT SUB lizdo
Norėdami rodyti AV reguliavimą, paspauskite nuotolinio valdymo pulto mygtuką ir nustatykite "Kita" – "HDMI Out" į "SUB" arba "MAIN+SUB".

Klausymosi režimas
Šiame įrenginyje yra įvairių klausymosi režimų. Išsamesnės informacijos apie klausymosi režimus ieškokite išplėstiniame vadove. Šiame skyriuje pristatomi kai kurie populiarūs režimai.

• Planuojamas būsimas programinės aparatinės įrangos naujinys, kad šis įrenginys palaikytų atkūrimą DTS Neural: X garso formatu. Neo: 6 Cinema ir Neo: 6 Music pasiekiami iki atnaujinimo.

AUTO/DIRECT mygtukas (c)
Galite pasirinkti Auto Surround, Direct ir Pure Direct režimus. Bet kuriuo atveju, 2 kanalų įvesties signalams automatiškai pasirenkamas Stereo režimas, kuris groja tik iš priekinių garsiakalbių ir žemų dažnių garsiakalbio, o daugiakanaliams įvesties signalams automatiškai pasirenkami klausymosi režimai, atitinkantys įvesties signalą, taigi Dolby Digital Dolby Digital šaltiniams ir DTS-HD Master Audio DTS-HD Master Audio. Direct režimas išjungia kai kuriuos apdorojimo procesus, kurie gali turėti įtakos garso kokybei, pvz., tembro valdymo funkcijas, todėl galite mėgautis dar geresne garso kokybe. Pure Direct režimas išjungia dar daugiau procesų, kurie turi įtakos garso kokybei, todėl gaunate ištikimesnį originalaus garso atkūrimą. Tokiu atveju garsiakalbio kalibravimas, atliktas naudojant MCACC, yra išjungtas.

• Priklausomai nuo įvesties signalo ir garsiakalbio konfigūracijos, Dolby Surround ir DTS Neural:X režimai, kurie išplečia 2 kanalų ir 5.1 kanalų įvesties signalus į 5.1 kanalų ir 7.1 kanalų, gali būti pasirenkami automatiškai.

SURR mygtukas (d)
Galite pasirinkti įvairius klausymosi režimus, atitinkančius jūsų skonį. Yra Dolby Digital, DTS-HD Master Audio ir Stereo režimai, kuriuos galite pasirinkti pagal įvesties signalą, arba Dolby Surround ir DTS Neural: X režimai, kurie gali išplėsti 2 kanalų ir 5.1 kanalų įvesties signalus į 5.1 arba 7.1 kanalus. Taip pat galite mėgautis originaliais erdvinio garso režimais, tokiais kaip Ext. Stereo ir Drama režimai.

STEREO mygtukas (e)
Galite pasirinkti "Stereo" (Stereo) režimą, kad atkūrimas būtų tik iš priekinių garsiakalbių ir žemų dažnių garsiakalbio.
Paskutinis šaltiniui pasirinktas klausymosi režimas įsimenamas kiekvienam AUTO/DIRECT, SURR ir STEREO mygtukams. Jei jūsų grojamas turinys nepalaikomas paskutinio pasirinkto klausymosi režimo, automatiškai pasirenkamas to turinio standartinis klausymosi režimas.
Paspauskite (f) kelis kartus, kad perjungtumėte pagrindinio įrenginio ekraną tokia tvarka:

Tinklo funkcijos

Tinklo paslaugos

1. Perjunkite televizoriaus įvestį į įrenginiui priskirtą įvestį.
2. Paspauskite NET, kad būtų rodomas tinklo paslaugų sąrašo ekranas.

3. Nuotolinio valdymo pulto kursoriais pasirinkite elementą ir paspauskite ENTER, kad patvirtintumėte savo pasirinkimą (a). Norėdami grįžti į ankstesnį ekraną, paspauskite (b).

Interneto radijas
Kai šis įrenginys prijungtas prie tinklo, galite klausytis TuneIn arba kitų iš anksto užregistruotų interneto radijo paslaugų. Pasirinkę norimą paslaugą, vadovaukitės ekrane pateikiamais nurodymais, kursoriais pasirinkite radijo stotis ir programas, tada paspauskite ENTER, kad paleistumėte. Paleidimas prasideda, kai 100% rodoma buferizavimui.

Muzikos serveris
Galite leisti muzikos failus, saugomus su namų tinklu suderinamuose kompiuteriuose arba NAS įrenginiuose, prijungtuose prie to paties tinklo kaip ir šis įrenginys. Kursoriais pasirinkite serverį, pasirinkite norimą muzikos failą ir paspauskite ENTER, kad pradėtumėte atkūrimą. Paleidimas prasideda, kai 100% rodoma buferizavimui.
Pastabos:

• Tinklo paslaugos tampa pasirenkamos po to, kai tinklas paleidžiamas, net jei jų iš pradžių negalima pasirinkti.
• Funkcionalumas gali būti įvestas atnaujinant programinę-aparatinę įrangą, o paslaugų teikėjai gali nutraukti paslaugas, o tai reiškia, kad kai kurios tinklo paslaugos ir turinys ateityje gali tapti nepasiekiami. Be to, galimos paslaugos gali skirtis priklausomai nuo jūsų gyvenamosios vietos.

USB
Leiskite muzikos failus iš USB atminties įrenginio.

• Negalima garantuoti, kad veiks su visais USB atminties įrenginiais.

1. Perjunkite televizoriaus įvestį į įrenginiui priskirtą įvestį.
2. Įjunkite USB atminties įrenginį su muzikos failais į USB prievadą įrenginio priekyje.
3. Nuotolinio valdymo pulte paspauskite USB.
4. Nuotolinio valdymo pulto kursoriais pasirinkite norimą aplanką arba muzikos failą ir paspauskite ENTER, kad patvirtintumėte ir pradėtumėte atkūrimą (a).

• Šis įrenginys gali naudoti USB atminties įrenginius, kurie atitinka USB masinės atminties įrenginių klasės standartą. Įrenginys taip pat suderinamas su USB atminties įrenginiais, naudojančiais FAT16 arba FAT32 failų sistemos formatus.

AirPlay
Galite belaidžiu būdu mėgautis muzikos failais iPhone ®, iPod touch ® arba iPad ® įrenginyje, prijungtame prie to paties prieigos taško kaip ir šis įrenginys.

• Atnaujinkite savo iOS įrenginio OS versiją į naujausią versiją.

1. Prijunkite iOS įrenginį prie prieigos taško.
2. Paspauskite NET.
3. Palieskite AirPlay piktogramą iOS įrenginio valdymo centre ir rodomų įrenginių sąraše pasirinkite šį įrenginį, tada palieskite "Done" (Atlikta).
4. Leiskite muzikos failus iOS įrenginyje.

• Numatytoji būsena yra ta, kad tinklo budėjimo funkcija yra įjungta, todėl atlikus aukščiau nurodytus 3 ir 4 veiksmus, šis įrenginys automatiškai įsijungia, o įvestis persijungia į "NET". Norėdami sumažinti budėjimo režimu suvartojamos energijos kiekį, nuotolinio valdymo pulte paspauskite mygtuką, tada pagrindiniame ekrane nustatykite "System Setup" (Sistemos sąranka) – "Hardware" (Aparatinė įranga) – "Power Management" (Energijos valdymas) – "Network Standby" (Tinklo budėjimas) į "Off" (Išjungta).
• Dėl AirPlay belaidės technologijos savybių, garsas, atkuriamas šiame įrenginyje, gali šiek tiek atsilikti nuo garso, atkuriamo AirPlay palaikančiame įrenginyje.

Taip pat galite atkurti muzikos failus kompiuteryje su iTunes (Ver. 10.2 arba naujesne versija). Prieš naudodami įsitikinkite, kad šis įrenginys ir kompiuteris yra prijungti prie to paties tinklo, tada šiame įrenginyje paspauskite NET. Tada spustelėkite AirPlay piktogramą iTunes, rodomų įrenginių sąraše pasirinkite šį įrenginį ir pradėkite leisti muzikos failą.

BLUETOOTH ® Atkūrimas
Suporavimas

1. Kai nuotolinio valdymo pulte paspausite BT AUDIO, šio įrenginio ekrane bus rodoma "Now Pairing..." (Dabar poruojama...) ir įjungiamas poravimo režimas.

2. Įjunkite BLUETOOTH palaikančio įrenginio BLUETOOTH funkciją, tada iš rodomų įrenginių pasirinkite šį įrenginį. Jei prašoma slaptažodžio, įveskite "0000".

• Norėdami prijungti kitą BLUETOOTH palaikantį įrenginį, paspauskite ir laikykite BT AUDIO, kol bus rodoma "Now Pairing..." (Dabar poruojama...), tada atlikite aukščiau nurodytą 2 veiksmą. Šis įrenginys gali saugoti iki 8 suporuotų įrenginių duomenis.
• Aprėpties zona yra 48 pėdos (15 metrų). Atminkite, kad ryšys ne visada garantuojamas su visais BLUETOOTH palaikančiais įrenginiais.

Atkūrimas

1. Kai įrenginys įjungtas, prijunkite BLUETOOTH palaikantį įrenginį.
2. Šio įrenginio įvesties parinkiklis bus automatiškai perjungtas į "BT AUDIO".
3. Leiskite muziką. Padidinkite BLUETOOTH palaikančio įrenginio garsumą iki tinkamo lygio.

• Dėl BLUETOOTH belaidės technologijos savybių, garsas, atkuriamas šiame įrenginyje, gali šiek tiek atsilikti nuo garso, atkuriamo BLUETOOTH palaikančiame įrenginyje.

Kita

Radijo klausymas

1. Spauskite TUNER (a) ant nuotolinio valdymo pulto keletą kartų, kad ekrane pasirinktumėte "AM" arba "FM".
2. Spauskite MODE (c) ant nuotolinio valdymo pulto, kad ekrane būtų rodoma "TunMode: Auto".
3. Kai spaudžiate / žymeklio (b) mygtukus ant nuotolinio valdymo pulto, prasideda automatinis derinimas, o paieška sustoja, kai randama stotis. Kai suderinta radijo stotis, ekrane užsidega indikatorius "TUNED".

Galite iš anksto nustatyti iki 40 stočių.

1. Suderinkite AM/FM radijo stotį, kurią norite įrašyti.
2. Spauskite +Fav (d) ant nuotolinio valdymo pulto, kad iš anksto nustatytas skaičius ekrane mirksėtų.
3. Kol iš anksto nustatytas skaičius mirksi (apie 8 sekundes), keletą kartų spauskite / žymeklio (b) mygtukus ant nuotolinio valdymo pulto, kad pasirinktumėte skaičių nuo 1 iki 40.
4. Dar kartą paspauskite +Fav (d) ant nuotolinio valdymo pulto, kad įrašytumėte stotį. Kai įrašyta, iš anksto nustatytas skaičius nustoja mirksėti. Norėdami pasirinkti iš anksto nustatytą radijo stotį, spauskite / žymeklio (b) mygtukus ant nuotolinio valdymo pulto.

• Norėdami ištrinti iš anksto nustatytą stotį, spauskite / žymeklio (b) mygtukus ant nuotolinio valdymo pulto, kad pasirinktumėte iš anksto nustatytą skaičių, kurį norite ištrinti, spauskite +Fav (d) ant nuotolinio valdymo pulto, o tada spauskite CLEAR (e), kol iš anksto nustatytas skaičius mirksi. Kai ištrinta, skaičius ekrane išsijungia.

Dažnio žingsnio nustatymas
Spauskite mygtuką ant nuotolinio valdymo pulto, kad pasirinktumėte "System Setup" – "Miscellaneous" – "Tuner" – "AM/FM Frequency Step" arba "AM Frequency Step" ir pasirinkite savo srities dažnio žingsnį. Taivano modeliams pirkimo metu nustatymas yra "10 kHz / 0.2 MHz". Pakeiskite jį į "9 kHz / 0.05 MHz". Atminkite, kad pakeitus šį nustatymą, visi iš anksto nustatyti radijo nustatymai bus ištrinti.

Kelių zonų funkcija
Jei prijungėte garsiakalbius atskirame kambaryje (ZONE 2) naudodami garsiakalbių laidus, reikia atlikti nustatymus. Jei neatlikote kelių zonų nustatymų pradiniame nustatyme, paspauskite mygtuką ant nuotolinio valdymo pulto ir atlikite nustatymus sistemos sąrankoje, pasiekiamoje iš pagrindinio ekrano, kuris rodomas. Pasirinkite "Zone 2" skiltyje "System Setup" – "Speaker" – "Configuration" – "Zone Speaker".

Atkurti

1. Laikydami MODE (a) ant nuotolinio valdymo pulto, spauskite ZONE 2 (b) 3 ar daugiau sekundžių, kol nuotolinio valdymo pulto indikatorius sumirksės du kartus.
   • 0 Nuotolinio valdymo pultas persijungia į režimą, skirtą valdyti ZONE 2.
     Norėdami grąžinti nuotolinio valdymo pultą į pagrindinio kambario valdymo režimą: laikydami MODE (a) ant nuotolinio valdymo pulto, spauskite MAIN (c) 3 sekundes ar ilgiau, kol nuotolinio valdymo pulto indikatorius sumirksės vieną kartą.
2. Nukreipkite nuotolinio valdymo pultą į pagrindinį įrenginį ir spauskite Í (d). Pagrindinio įrenginio ekrane užsidega "Z2".

3. Spauskite įvesties pasirinkimo mygtuką (e) įvesties, kurią norite leisti atskirame kambaryje. Pagrindiniame įrenginyje, paspaudę ZONE 2-CONTROL, per 8 sekundes pasukite INPUT SELECTOR ratuką, kad pasirinktumėte įvestį, kurią norite leisti atskirame kambaryje.
   • Galite pasirinkti tik tas pačias įvestis pagrindiniam kambariui ir atskiram kambariui su "NET" arba "BLUETOOTH" arba "USB" įvesties selektoriumi. Jei pagrindiniame kambaryje pasirinkote "NET", o atskirame kambaryje pasirinkote "USB", pagrindinis kambarys taip pat persijungs į "USB". Negalite pasirinkti skirtingų stočių pagrindiniam kambariui ir atskiram kambariui su AM/FM radiju.

4. Garso reguliavimas atliekamas ant išankstinio pagrindinio stiprintuvo atskiram kambariui, kai prijungtas per ZONE 2 LINE OUT. Kai išvedate iš ZONE garsiakalbių, reguliuokite naudodami VOL+/– ant nuotolinio valdymo pulto. Norėdami valdyti ant pagrindinio įrenginio, paspauskite ZONE 2-CONTROL ir reguliuokite naudodami MASTER VOLUME valdiklį per 8 sekundes.

• Jei ZONE 2 įjungtas, energijos suvartojimas budėjimo režime tampa didesnis nei įprastai.

Kaip išjungti funkciją
Spauskite būdami režime, skirtame valdyti ZONE 2 ant nuotolinio valdymo pulto. Arba spauskite ZONE 2-ON/OFF ant pagrindinio įrenginio.

Grojimas tik ZONE 2
Jei perjungiate įrenginį į budėjimo režimą daugia zonų atkūrimo metu, Z2 indikatorius pritemdomas, o atkūrimo režimas perjungiamas į atkūrimą tik atskirame kambaryje. Nustačius ZONE 2 į įjungtą, kai šis įrenginys yra budėjimo režime, atkūrimo režimas taip pat bus perjungtas į tą patį nustatymą.

AV reguliavimas
Spausdami ant nuotolinio valdymo pulto atkūrimo metu, galite reguliuoti dažnai naudojamus nustatymus, tokius kaip garsiakalbių perjungimas ir garso kokybės reguliavimas, naudodami ekraninius meniu. Pasirinkite elementą su nuotolinio valdymo pulto žymekliais ir spauskite ENTER, kad patvirtintumėte savo pasirinkimą. Norėdami grįžti į ankstesnį ekraną, spauskite . Atminkite, kad televizoriaus ekrane nėra ekrano, kai įvesties selektorius yra "CD", "TV", "PHONO", "FM" arba "AM", todėl atlikdami operacijas sekite pagrindinio įrenginio ekraną.

"Tone": galima sustiprinti arba sumažinti žemus ir aukštus dažnius.
"Other": leidžia atlikti įvairius nustatymus.

• "Sound Delay": jei vaizdas atsilieka nuo garso, galite atidėti garsą, kad kompensuotumėte atotrūkį.
• "Sound Retriever": pagerinkite suspausto garso kokybę.
• "Speakers": galite perjungti išvestį ant erdvinio garso galinių garsiakalbių ir aukščio garsiakalbių ir perjungti išvestį garsiakalbiams A/B.

Pagrindinis ekranas
Kai paspausite ant nuotolinio valdymo pulto, rodomas pagrindinis ekranas ir galite atlikti nustatymus įvairiuose meniu. Pasirinkite elementą su nuotolinio valdymo pulto žymekliais ir spauskite ENTER, kad patvirtintumėte savo pasirinkimą. Norėdami grįžti į ankstesnį ekraną, spauskite .

"System Setup": išplėstiniai nustatymai, skirti suteikti jums dar geresnę patirtį.
"MCACC": nustatykite garsiakalbius automatiškai arba atlikite norimus ekvalaizerio pakeitimus.
"Network/Bluetooth": atlikite Wi-Fi ryšio nustatymus arba nustatymus, susijusius su BLUETOOTH.

Kai įrenginys veikia nereguliariai (Šio įrenginio nustatymas iš naujo)
Įrenginio paleidimas iš naujo gali padėti jam veikti sklandžiau. Norėdami paleisti įrenginį iš naujo, perjunkite jį į budėjimo režimą, o tada spauskite STANDBY/ON ant pagrindinio įrenginio mažiausiai 5 sekundes. (Įrenginio nustatymai bus išsaugoti.) Jei pagerėjimo nėra net paleidus įrenginį iš naujo, pabandykite atjungti ir vėl prijungti įrenginio ir prijungtos įrangos maitinimo laidus. Jei vis dar nėra pagerėjimo, įrenginio nustatymas iš naujo į būseną pristatymo metu gali išspręsti problemą. Jei nustatysite įrenginio būseną iš naujo, jūsų nuostatos bus nustatytos į numatytąsias reikšmes. Užsirašykite jas prieš atlikdami toliau nurodytus veiksmus.

Kaip nustatyti įrenginį iš naujo

1. Laikydami AUTO/DIRECT ant pagrindinio įrenginio, spauskite STANDBY/ON ant pagrindinio įrenginio.
2. 2. Ekrane pasirodo "Clear" (Išvalyti), o įrenginys grįžta į budėjimo režimą. Neatjunkite maitinimo laido, kol iš ekrano neišnyks "Clear" (Išvalyti).
   Norėdami nustatyti nuotolinio valdymo pultą iš naujo, laikydami MODE, spauskite , kol nuotolinio valdymo pulto indikatorius sumirksės du kartus (apie 3 sekundes).

Dalių pavadinimai

Priekinis skydelis

1. INPUT SELECTOR ratukas: perjungia įvestį, kurią reikia paleisti.
2. MCACC indikatorius: įsijungia, kai įjungtas garsiakalbių kalibravimas, atliktas su MCACC.
3. FL OFF indikatorius: įsijungia, kai spaudžiamas DIMMER pakartotinai, kad išjungtumėte ekraną.
4. DIMMER mygtukas: perjungia ekrano ryškumą.
5. ZONE 2-ON/OFF mygtukas: įjungia/išjungia daugiakanalę funkciją.
6. ZONE 2-CONTROL mygtukas: valdo daugiakanalę funkciją.
7. HOME MENU mygtukas: rodo Pagrindinį meniu.
8. Ekranas
9. Žymeklio mygtukai (TUNE / PRESET mygtukas) ir ENTER mygtukas: pasirinkite elementą žymekliais ir paspauskite ENTER, kad patvirtintumėte pasirinkimą. Kai naudojate TUNER, pasirinkite dažnį su TUNE, arba pasirinkite iš anksto nustatytas stotis su PRESET.
10. NETWORK indikatorius: kai įrenginio maitinimas įjungtas, jis įsijungia, kai su įvesties selektoriumi pasirinkta "NET" ir įrenginys prijungtas prie tinklo. Jei įrenginys veikia budėjimo režimu, jis įsijungia, kai įjungtos tokios funkcijos kaip HDMI CEC ir tinklo budėjimo režimas. Tačiau jis nešviečia, kai įjungta ZONE 2.

11. WIRELESS indikatorius: įsijungia, kai įrenginys prijungtas prie belaidžio tinklo.
12. Nuotolinio valdymo pulto jutiklis
13. .RETURN mygtukas: grąžina ekraną į ankstesnę būseną.
14. .MASTER VOLUME: leidžia reguliuoti garsumą.
15. STANDBY/ON mygtukas: įjungia įrenginį arba perjungia į budėjimo režimą.
16. PHONES lizdas: prijungiami stereofoniniai ausinės su standartiniu kištuku (1/4 colio arba ø6,3 mm).
17. MCACC SETUP MIC lizdas: prijungiamas komplekte esantis garsiakalbių nustatymo mikrofonas.
18. Listening mode mygtukas: pasirinkite klausymo režimą.
19. SOUND RETRIEVER mygtukas: įjungia/išjungia Sound Retriever funkciją, kuri užtikrina geresnę garso kokybę suspaustam garsui.
20. PURE DIRECT mygtukas: perjungia į Pure Direct režimą.
21. USB prievadas: prijungiamas USB atminties įrenginys, kad būtų galima leisti jame saugomus muzikos failus. Taip pat galite tiekti maitinimą (5 V/1 A) USB įrenginiams su USB laidu.
22. AUX INPUT AUDIO lizdas: galite leisti garsą iš išorinio grotuvo, prijungdami naudodami stereofoninį mini kištuko laidą.
23. AUX INPUT HDMI lizdas: prijunkite prie vaizdo kameros ir kt., naudodami HDMI laidą.

Galinis skydelis

1. DIGITAL IN OPTICAL/COAXIAL lizdai: įveskite TV arba AV komponentų skaitmeninius garso signalus su skaitmeniniu optiniu laidu arba skaitmeniniu koaksialiniu laidu.
2. ANTENNA AM LOOP/FM 75Ω gnybtas: prijungiamos komplekte esančios antenos.
3. VIDEO IN lizdai: įveskite AV komponentų vaizdo signalus su analoginiu vaizdo laidu.
4. COMPONENT VIDEO IN lizdai: įveskite AV komponentų vaizdo signalus su komponentiniu vaizdo laidu.
5. NETWORK prievadas: prisijunkite prie tinklo su Ethernet laidu.
6. HDMI OUT lizdai: perduokite vaizdo signalus ir garso signalus su HDMI laidu, prijungtu prie monitoriaus, pvz., televizoriaus arba projektoriaus.
7. HDMI IN lizdai: perduokite vaizdo signalus ir garso signalus su HDMI laidu, prijungtu prie AV komponento.

8. Belaidė antena: naudojama Wi-Fi ryšiui arba kai naudojamas įrenginys su BLUETOOTH. Sureguliuokite jų kampus pagal ryšio būseną.
9. Maitinimo laidas (Šiaurės Amerikos, Europos, Australijos ir Azijos modeliai) AC IN (Taivano modeliai): prijungiamas komplekte esantis maitinimo laidas.
10. SIGNAL GND gnybtas: prijungiamas patefono įžeminimo laidas.
11. AUDIO IN lizdai: įveskite AV komponentų garso signalą su analoginiu garso laidu.
12. SPEAKERS gnybtai: prijunkite garsiakalbius su garsiakalbių laidais. (Šiaurės Amerikos modeliai yra suderinami su bananų kištukais.)
13. ZONE 2 LINE OUT lizdas: išveskite garso signalus su analoginiu garso laidu į išankstinį pagrindinį stiprintuvą atskirame kambaryje (ZONE 2).
14. SUBWOOFER PRE OUT lizdas: prijunkite maitinamą žemų dažnių garsiakalbį su žemų dažnių garsiakalbio laidu. Galima prijungti iki dviejų maitinamų žemų dažnių garsiakalbių. Tas pats signalas išvedamas iš kiekvieno SUBWOOFER PRE OUT lizdo.

Nuotolinio valdymo pultas

1. mygtukas: įjungia įrenginį arba perjungia į budėjimo režimą.
2. Įvesties pasirinkimo mygtukai: pasirinkite įvestį, kurią reikia paleisti. Naudokite mygtukus 3, kad pasirinktumėte "STRM BOX", "AUX" arba "PHONO".
3. mygtukas: įvesties šaltinis grojamas kiekvieną kartą paspaudus vieną iš šių mygtukų.
4. (AV ADJUST) mygtukas: galite atlikti bendrus nustatymus televizoriaus ekrane.
5. Žymeklio mygtukai ir ENTER mygtukas: pasirinkite elementą su žymekliais ir paspauskite ENTER, kad patvirtintumėte pasirinkimą.
6. mygtukas: rodo Pagrindinį meniu.
7. Garsumo mygtukai: leidžia reguliuoti garsumą. Šis mygtukas taip pat atšaukia nutildymą.
8. mygtukas: laikinai nutildo garsą. Paspauskite dar kartą, kad atšauktumėte nutildymą.
9. LISTENING MODE mygtukai: leidžia pasirinkti klausymo režimą. MAIN/ZONE 2 mygtukai: valdo daugiakanalę funkciją. (ZONE 3 mygtukas nenaudojamas su šiuo įrenginiu.)
10. Play mygtukas: naudojamas atkūrimo operacijoms, kai grojamas Music Server arba USB.
11. mygtukas: naudojamas pakartojimo arba atsitiktinio atkūrimo operacijoms, kai grojamas Music Server arba USB. CLEAR mygtukas: ištrina visus simbolius, kuriuos įvedėte įvedant tekstą televizoriaus ekrane.
12. (STATUS) mygtukas: perjungia informaciją ekrane.
13. mygtukas: grąžina ekraną į ankstesnę būseną.
14. MODE mygtukas: perjungia stoties derinimą tarp automatinio derinimo ir rankinio derinimo.
15. +Fav mygtukas: registruoja radijo stotį.


Ekranas

1. Tai gali įsijungti atliekant operacijas su "NET", "USB" įvesties selektoriumi.
2. Šviečia šiomis sąlygomis.
   Z2: Kai įjungta ZONE 2.
   : Kai prijungtas per BLUETOOTH.
   : Kai prijungtas per Wi-Fi.
   NET: Kai su įvesties selektoriumi pasirinkta "NET" ir įrenginys prijungtas prie tinklo. Jis mirksės, jei ryšys su tinklu nėra teisingas. USB: Kai su įvesties selektoriumi pasirinkta "USB" ir įrenginys prijungtas per USB ir pasirinktas USB įrenginys. Mirksi, jei USB nėra tinkamai prijungtas. HDMI: Kai įvedami HDMI signalai ir pasirinkta HDMI įvestis. DIGITAL: Kai įvedami skaitmeniniai signalai ir pasirinkta skaitmeninė įvestis.
3. Šviečia pagal įvestų skaitmeninių garso signalų tipą ir klausymo režimą.
4. Šviečia šiomis sąlygomis. RDS (Europos, Australijos ir Azijos modeliai): Gaunamas RDS transliavimas. TUNED: Gaunamas AM/FM radijas. STEREO: Gaunamas FM stereo. SLEEP: Kai nustatytas miego laikmatis. AUTO STBY: Įjungtas automatinis budėjimo režimas.
5. Šviečia šiuo metu pasirinkta garsiakalbių sistema.
6. Šviečia, kai prijungtos ausinės.
7. Mirksi, kai įjungtas nutildymas.
8. Rodo įvairią įvesties signalų informaciją.
9. Šviečia reguliuojant garsumą.
10. Garsiakalbio/kanalo ekranas: rodo išvesties kanalą, kuris atitinka pasirinktą klausymo režimą.

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti Pioneer VSX-1131 naudotojo vadovas

Prieinamos kalbos
