Pioneer VSX-1131 kasutusjuhend

Mis on karbis

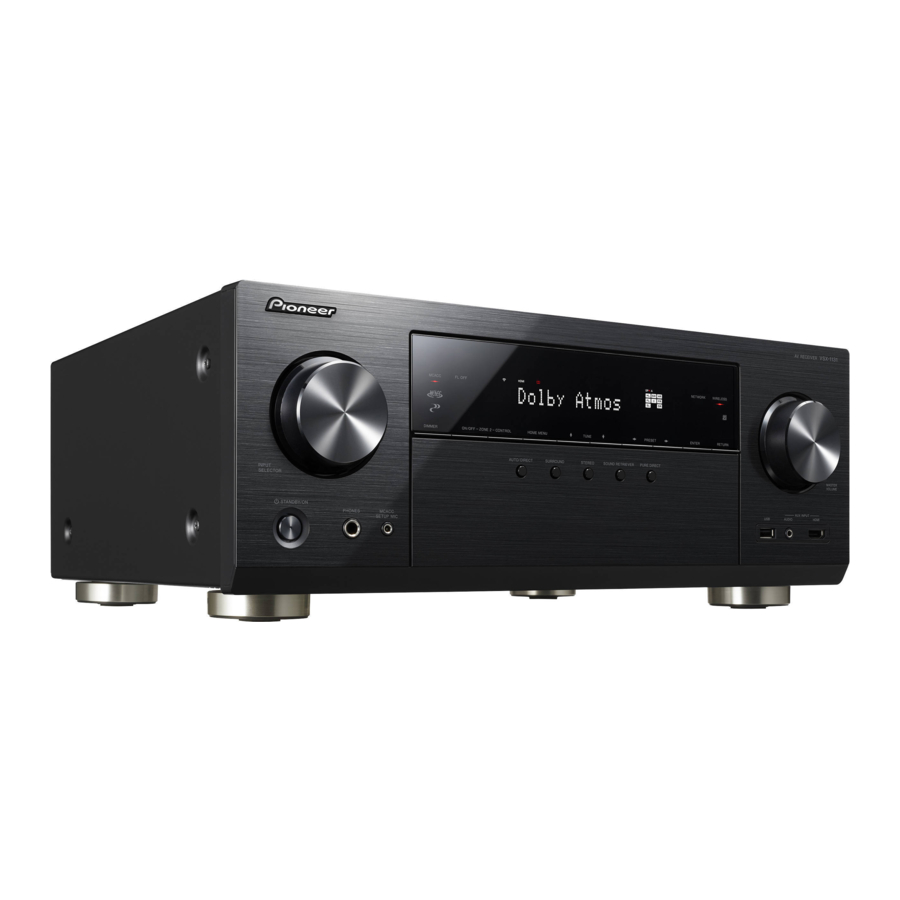

1. Põhiseade
2. Pult (RC-914R) ×1, patareid (AAA/R03) ×2
3. Siseruumide FM-antenn ×1
4. AM-lingantenn ×1
5. Kõlarite seadistamise mikrofon ×1
6. Toitejuhe ×1

Põhifunktsioonid

See seade ühendatakse teie teleri ja AV-komponentide vahele. Esitamiseks valige sisendi valijaga allikas. Selle seadmega saab ühendada 7.1 kanali kõlareid, 7 kanalit 170 W (6 oomi, 1 kHz, 0,9% THD) (Põhja-Ameerika mudelid) / 160 W (6 oomi, 1 kHz, 1% THD) (Euroopa, Austraalia, Aasia ja Taiwani mudelid) kanali kohta pluss toitega bassikõlari eelväljundpesa.

• Toetab taasesitust Dolby Atmos formaadis, mis tagab 360e heli paigutuse
• HDMI-pesa toetab 4K-video sisendit ja väljundit. Pistikupesad IN1 kuni 3 ja OUT MAIN/SUB toetavad HDCP2.2
• HDMI CEC funktsioon: juhtimisfunktsioonid, nagu sisendi vahetuse sidumine sisendivaliku ja CEC-standardile vastavate pleieritega, heliväljundi ja helitugevuse vahetamine CEC-ga ühilduva teleri puldiga ning selle seadme automaatne lülitamine ooterežiimi, kui teler välja lülitatakse
• HDMI Standby Through: AV-komponentide video- ja helisignaale saab telerisse edastada isegi siis, kui see seade on ooterežiimis
• ARC: Ühendus ARC-ühilduva teleriga on valmis ühe HDMI-kaabliga
• Lihtne esialgne seadistamine, kasutades ekraanil kuvatavaid juhiseid ja ekraanil kuvatavat kuva (OSD), mis näitab toiminguid teleris
• Interneti-raadio ja AirPlay juhtmega LAN-i või Wi-Fi (traadita LAN) kaudu ning võrgufunktsioonid, nagu Music Server, mis võimaldab PC-muusikafailide taasesitust, USB-taasesitust, pluss muud taasesitusfunktsioonid, nagu AM/FM-raadio ja BLUETOOTH ® esitus
• Music Serveri ja USB poolt toetatud taasesitusvormingud hõlmavad WAV, FLAC ja DSD kõrge eraldusvõimega allikat
• Mitme tsooni ühendus, mis võimaldab teil mängida peatoas ja kuulata eraldi ruumis (ZONE 2)
• Saate ühendada kõlari B süsteemi
• Kavatseme selle seadme püsivara värskenduse kaudu pakkuda tuge DTS:X heliformaadile. Lisateabe saamiseks vaadake meie kodulehte.

  Ühendage kõlarid impedantsiga 6 Ω kuni 16 Ω. Toitejuhe tuleb ühendada alles pärast kõigi muude kaabliühenduste lõpetamist.
  • Me ei võta vastutust kahjude eest, mis tulenevad teiste ettevõtete toodetud seadmete ühendamisest.

Ühendamine

Valige oma kõlarite paigutus

1. Eesmised kõlarid
2. Eesmised kõlarid
3. Keskkõlar
4. Surround-kõlarid
5. Surround-kõlarid
6. Aktiivne subwoofer

5.1-kanalilise süsteemi jaoks
See on 5.1-kanaliline süsteem, mis on peamine ruumilise heli süsteem. Eesmised kõlarid väljastavad eesmise stereheli ja keskkõlar väljastab keskkõla, nagu dialoogid ja vokaalid. Surround-kõlarid loovad tagumise helivälja. Aktiivne subwoofer taasesitab bassihelid ja loob rikkaliku helivälja. Eesmised kõlarid tuleks paigutada kõrva kõrgusele, samas kui surround-kõlarid tuleks paigutada veidi kõrgemale kõrva kõrgusest. Keskkõlar tuleks seadistada nii, et see oleks suunatud kuulamisasendile. Paigutage aktiivne subwoofer ettepoole. Selle paigutamine keskkõlari ja eesmise kõlari vahele annab teile loomuliku heli isegi muusika mängimisel.

• Eesmised kõlarid, keskkõlar ja surround-kõlarid loetakse 5 kanaliks ja aktiivne subwoofer loetakse 0,1 kanaliks, mis annab meile nime 5.1ch süsteem.

Minge jaotisse "Ühendamine"

Kõlar B süsteem
5.1-kanalilises süsteemis saate ühendada veel ühe eesmiste kõlarite komplekti, mida kasutada kõlar B süsteemina. Selles olekus muutub 5.1-kanaliline süsteem kõlar A süsteemiks ja saate sama heli välja lülitada A, B või A+B. Kõlaritest B heli ei väljastata, kui kasutatakse tsoonikõlari ühendust.

Minge jaotisse "Ühendamine"

7.1-kanalilise süsteemi jaoks (tagumiste surround-kõlaritega)
See on süsteem, millele on lisatud tagumised surround-kõlarid põhilisele 5.1-kanalilisele süsteemile. Tagumiste surround-kõlarite ühendamine parandab ümbritsevust ja heli ühenduvust, mida loob tagumine heliväli, ning tagab reaalsema helivälja. Saate valida kuulamisrežiimi Dolby Atmos, mis realiseerib kõige ajakohasema 3D ruumilise heli, kui sisendvorming on Dolby Atmos. Vormingute korral, mis ei ole Dolby Atmos, saate siiski luua helivälja, väljastades heli tagumistest surround-kõlaritest, kui valite kuulamisrežiimi Dolby Surround. Optimaalne asukoht on tagumistel surround-kõlaritel kõrva kõrgusel. Paigutage surround-kõlarid veidi ettepoole, kui teeksite seda 5.1-kanalilises süsteemis.

• Kui kaasate seadistusse tagumised surround-kõlarid, on surround-kõlarid kohustuslikud.

Minge jaotisse "Ühendamine"

Kõlar B süsteem
7.1-kanalilises süsteemis (tagumiste surround-kõlaritega) saate ühendada veel ühe eesmiste kõlarite komplekti, mida kasutada kõlar B süsteemina. Selles olekus muutub 7.1-kanaliline süsteem kõlar A süsteemiks ja saate sama heli välja lülitada A, B või A+B. Pange tähele, et heli ei väljastata tagumisest surround-kõlarist, kui on valitud A+B. Kõlaritest B heli ei väljastata, kui kasutatakse tsoonikõlari ühendust.

Minge jaotisse "Ühendamine"

7.1-kanalilise süsteemi jaoks (kõrguskõlariga-A)
See on põhililine 5.1-kanaliline süsteem, millele on lisatud kõrguskõlarid, kas eesmiste kõrgete kõlaritena või tagumiste kõrgete kõlaritena. Valige, milliseid kõlareid seadistada vastavalt ruumi keskkonnale. Saate valida kuulamisrežiimi Dolby Atmos (5.1.2 kanaliga taasesitus), mis realiseerib kõige ajakohasema 3D ruumilise heli, sealhulgas ülemised helid, kui sisendvorming on Dolby Atmos. Vormingute korral, mis ei ole Dolby Atmos, saate siiski luua helivälja, väljastades heli kõrguskõlaritest, kui valite kuulamisrežiimi Dolby Surround. Eesmised kõrged kõlarid või tagumised kõrged kõlarid peaksid asuma eesmistest kõlaritest vähemalt 0,9 m kõrgemal. Eesmised kõrged kõlarid peaksid asuma otse eesmiste kõlarite kohal ja tagumiste kõrgete kõlarite vaheline kaugus peaks vastama eesmiste kõlarite vahelisele kaugusele. Mõlemad tuleks seadistada nii, et need oleksid suunatud kuulamisasendile.

Minge jaotisse "Ühendamine"

7.1-kanalilise süsteemi jaoks (kõrguskõlariga-B)
See on põhililine 5.1-kanaliline süsteem, mis kasutab näiteks laekõlareid, millele on lisatud kõrguskõlarid, kas ülemiste eesmiste kõlaritena, ülemiste keskmiste kõlaritena või ülemiste tagumiste kõlaritena. Valige, milliseid kõlareid seadistada vastavalt ruumi keskkonnale. Saate valida kuulamisrežiimi Dolby Atmos (5.1.2 kanaliga taasesitus), mis realiseerib kõige ajakohasema 3D ruumilise heli, sealhulgas ülemised helid, kui sisendvorming on Dolby Atmos. Vormingute korral, mis ei ole Dolby Atmos, saate siiski luua helivälja, väljastades heli kõrguskõlaritest, kui valite kuulamisrežiimi Dolby Surround. Paigaldage ülemised eesmised kõlarid lae alla istumisasendist ettepoole, ülemised keskmised kõlarid lae alla otse istumisasendi kohale ja ülemised tagumised kõlarid lae alla istumisasendi taha. Iga paari vaheline kaugus peaks vastama kahe eesmise kõlari vahelisele kaugusele.

• Dolby Laboratories soovitab selle tüüpi kõrguskõlarid paigutada, et saada parim Dolby Atmos efekt.

Minge jaotisse "Ühendamine"

7.1-kanalilise süsteemi jaoks (kõrguskõlaritega-C)
See on põhililine 5.1-kanaliline süsteem, mis kasutab Dolby toega kõlareid, millele on lisatud kõrguskõlarid, kas Dolby toega kõlarid (eesmine) või Dolby toega kõlarid (surround) või Dolby toega kõlarid (tagumine surround). Valige, milliseid kõlareid seadistada vastavalt ruumi keskkonnale. Dolby toega kõlarid on spetsiaalsed kõlarid, mis on mõeldud lae poole, nii et heli on kuulda pärast lae pealt põrkumist, nii et heli näib tulevat ülevalt. Saate valida kuulamisrežiimi Dolby Atmos (5.1.2 kanaliga taasesitus), mis realiseerib kõige ajakohasema 3D ruumilise heli, sealhulgas ülemised helid, kui sisendvorming on Dolby Atmos. Vormingute korral, mis ei ole Dolby Atmos, saate siiski luua helivälja, väljastades heli kõrguskõlaritest, kui valite kuulamisrežiimi Dolby Surround. Paigutage need kas eesmiste kõlarite kohale või surround-kõlarite kohale või tagumiste surround-kõlarite kohale. Kui need on integreeritud Dolby toega kõlarid, pange eesmiste kõlarite, surround-kõlarite või tagumiste surround-kõlarite asemele.

Minge jaotisse "Ühendamine"

Kõlarite kahe võimenduse jaoks
Bassi ja kõrgete helide kvaliteedi parandamiseks on võimalik ühendada eesmised kõlarid, mis toetavad kahte võimendust. Selle ühendusega saadaolevate kanalite maksimaalne arv on 5.1, kuna kahe võimendusega kõlarid vajavad ühe võimendi tweeteri pistikute jaoks ja ühe võimendi wooferi pistikute jaoks. Kõlarite efektid ja paigutused on samad, mis 5.1-kanalilisel plaanil, mis ei kasuta kahe võimendusega kõlareid.

Minge jaotisse "Ühendamine"

Ühendage kõlarid

1. Kõlarikaabel
2. Subwoofri kaabel

juhul kui:

Ühendage 5.1-kanalilise süsteemi jaoks. 7.1-kanalilise süsteemi puhul (koos ruumilise heli tagumiste kõlaritega) ühendage ka ja . Ühendada saab kuni kaks toitega subwooferit. Sama signaal väljastatakse igast SUBWOOFER pesast. Selle ühendusega saate ühendada veel ühe esikõlarite komplekti, mida kasutada Speaker B süsteemina. Lülitage kõlarid A/B AV Adjustiga. Pange tähele, et heli ei väljastata ruumilise heli tagumisest kõlarist, kui on valitud A+B.

Seadistus

• Teie ühendatud kõlarikonfiguratsiooni seaded tuleb teha "Full Auto MCACC" (Täisautomaatne MCACC) menüüs Initial Setup (Esialgne seadistus).


Veenduge, et kõlarite paljastatud juhtmed ei ulatuks ühendamisel kõlarite klemmidest välja. Kui kõlarite paljastatud juhtmed puudutavad tagapaneeli või + ja – juhtmed puudutavad teineteist, aktiveeritakse kaitseahel.

1. Kõlarikaabel
2. Subwoofri kaabel

juhul kui:

Ühendage . Ühendada saab kuni kaks toitega subwooferit. Sama signaal väljastatakse igast SUBWOOFER pesast.

• Lisaks nendele ühendustele saate ühendada ka ruumilise heli tagumised kõlarid ja . Kuid heli saate väljastada korraga ainult ühest komplektist või . Kui mõlemad on ühendatud, saate valida AV Adjustiga, milliseid kõlareid eelistada.

Seadistus

• Teie ühendatud kõlarikonfiguratsiooni seaded tuleb teha "Full Auto MCACC" (Täisautomaatne MCACC) menüüs Initial Setup (Esialgne seadistus).


Veenduge, et kõlarite paljastatud juhtmed ei ulatuks ühendamisel kõlarite klemmidest välja. Kui kõlarite paljastatud juhtmed puudutavad tagapaneeli või + ja – juhtmed puudutavad teineteist, aktiveeritakse kaitseahel.

1. Kõlarikaabel
2. Subwoofri kaabel

juhul kui:
Ühendage Bi-Ampingu ühendusega ühilduvad esikõlarid FRONT pesadega ja SURROUND BACK pesadega. Veenduge, et eemaldate esikõlarite wooferi pesade ja tweeteri pesade vahele paigaldatud hüppajaliistu. Bi-Ampingu ühenduse korral vaadake oma kõlarite kasutusjuhendit. Ühendada saab kuni kaks toitega subwooferit. Sama signaal väljastatakse igast SUBWOOFER pesast.

Seadistus

• Bi-Ampingu ühendus nõuab mõningate sätete muutmist. Valige "Yes" (Jah) valikus "Bi-Amp" (Bi-Amp) menüüs "Full Auto MCACC" (Täisautomaatne MCACC) Initial Setup (Esialgne seadistus).


Veenduge, et kõlarite paljastatud juhtmed ei ulatuks ühendamisel kõlarite klemmidest välja. Kui kõlarite paljastatud juhtmed puudutavad tagapaneeli või + ja – juhtmed puudutavad teineteist, aktiveeritakse kaitseahel.

Ühendage teler

1. HDMI-kaabel

kui teil on: ARC teler
See seade on ühendatud teie teleri ja AV-komponentide vahele. Kui ühendate kaks või enam AV-komponenti, saate muuta sisendivalijat, et valida teleris kuvatav video ja selle seadme heliväljund. Siin on näidatud ühendused telerile, mis toetab ARC (Audio Return Channel) funktsiooni. HDMI-kaabliga ühendades ei saa te mitte ainult väljastada selle seadme videosisendit telerisse, vaid saate ka teleri heli selle seadme kaudu esitada. Valige ühendamisel teleri HDMI IN pesa, mis toetab ARCi.

Seadistus

• ARCi funktsiooni kasutamiseks on vaja seadeid. Valige "Yes" (Jah) valikus "Audio Return Channel" (Heli tagastuskanal) Initial Setup (Esialgne seadistus).
• Ühenduste ja teleri seadistamise juhiseid leiate teleri kasutusjuhendist.


Teise teleri või projektori saab ühendada HDMI OUT SUB pesaga. See pesa ei toeta ARCi. Lisateavet video väljastamise kohta ühendatud seadmesse

1. HDMI-kaabel
2. Digitaalne optiline kaabel

kui teil on: Non-ARC TV (Mitte-ARC teler)
See seade on ühendatud teie teleri ja AV-komponentide vahele. Kui ühendate kaks või enam AV-komponenti, saate muuta sisendivalijat, et valida teleris kuvatav video ja selle seadme heliväljund. Siin kirjeldatakse ühendusi telerile, mis ei toeta ARC (Audio Return Channel) funktsiooni. HDMI-kaabli ja digitaalse optilise kaabli abil ühendades ei saa te mitte ainult väljastada selle seadme videosisendit telerisse, vaid saate ka teleri heli selle seadme kaudu esitada.

• Ühendus digitaalse optilise kaabliga pole vajalik, kui vaatate telerit seadme, näiteks kaabeltelevisiooni digiboksi kaudu (see tähendab, et ei kasuta telerisse sisseehitatud tuunerit).


Teise teleri või projektori saab ühendada HDMI OUT SUB pesaga. See pesa ei toeta ARCi. Lisateavet video väljastamise kohta ühendatud seadmesse

Ühendage AV-komponendid

1. HDMI-kaabel

kui teil on: HDMI AV-komponendid
See on näide ühendusest AV-komponendiga, millel on HDMI-pesa. Kui ühendate AV-komponendiga, mis vastab standardile CEC (Consumer Electronics Control), saate kasutada selliseid funktsioone nagu HDMI CEC funktsioon, mis on lingitud sisendivalijaga, ja HDMI Standby Through funktsioon, mis võimaldab teil esitada AV-komponentide videot ja heli teleris isegi siis, kui see seade on ooterežiimis.

• 4K või 1080p video esitamiseks kasutage kiiret HDMI-kaablit. Lisaks, et nautida HDCP2.2-ga ühilduvat videot, ühendage see pesadega HDMI IN1 kuni IN3.

Seadistamine

• HDMI seadistus on vajalik HDMI CEC ja HDMI Standby Through funktsioonide kasutamiseks. Tehke seaded pärast kõigi ühenduste loomist.
• Digitaalse ruumilise heli (sh Dolby) nautimiseks Digital, peaks heliväljund olema ühendatud Blu-ray-plaadimängijal või muul seadmel seatud olekusse "Bitstream output" (bitivoo väljund).


Saate ühendada seadme, näiteks videokaamera, esipaneelil oleva AUX INPUT HDMI pesaga.

1. Komponentvideo kaabel
2. Digitaalne optiline kaabel
3. Analoogheli kaabel

kui teil on: mitte-HDMI AV-komponendid

See on näide ühendusest AV-komponendiga, millel pole HDMI-pesa. Tehke ühendused AV-komponendiga, et need vastaksid selle pesadele. Kui video sisendühendus on BD/DVD pesa, peaks ka helisisendi ühendus olema BD/DVD pesadega jne, nii et ühendate video sisendpesad helisisendpesadega, millel on sama nimi. Pange tähele, et VIDEO IN pessa või COMPONENT VIDEO IN pesadesse sisestatud videosignaalid muudetakse HDMI signaalideks ja väljastatakse seejärel HDMI OUT pesast.

• Digitaalse ruumilise heli taasesituse nautimiseks sellistes vormingutes nagu Dolby Digital, peate looma ühenduse helisignaalide jaoks digitaalse koaksiaalkaabli või digitaalse optilise kaabliga.

Seadistamine

• COMPONENT VIDEO IN pesad on ühilduvad ainult eraldusvõimega 480i või 576i. Kui sisestate videosignaale COMPONENT VIDEO IN pesadesse, seadke mängija väljundi eraldusvõimeks 480i või 576i. Kui 480i jms jaoks pole valikut, valige põimitud. Kui teie pleier ei toeta 480i või 576i väljundit, kasutage VIDEO IN pesa.
• Digitaalse ruumilise heli (sh Dolby) nautimiseks Digital, peaks heliväljund olema ühendatud Blu-ray-plaadimängijal või muul seadmel seatud olekusse "Bitstream output" (bitivoo väljund).

1. Digitaalne koaksiaalkaabel
2. Analoogheli kaabel

kui teil on: helikomponendid
Näide ühendusest helikomponendiga. Ühendage CD-mängija digitaalse koaksiaalkaabli või analoogheli kaabli abil. Samuti saate PHONO pesaga ühendada plaadimängija, millel on MM-tüüpi kassett.

• Kui plaadimängijal on sisseehitatud heliekvalaiser, ühendage see mõne muu AUDIO IN pesaga. Lisaks, kui plaadimängija kasutab MC-tüüpi kassetti, paigaldage seadme ja plaadimängija vahele MC-tüüpi kassetiga ühilduv heliekvalaiser ja seejärel ühendage see mõne muu AUDIO IN pesaga peale PHONO pesa.


Kui plaadimängijal on maandusjuhe, ühendage see selle seadme SIGNAL GND klemmiga.

1. Analoogheli kaabel
2. Kõlarikaabel

Mitme tsooni ühendus
Saate nautida heli eraldi ruumis, näiteks esitades Blu-ray-plaadimängijat peatoas (kus see seade asub) ja kuulates internetiraadiot eraldi ruumis (ZONE 2).

• DSD ja Dolby TrueHD helisignaale ei väljastata ZONE 2-le, kui see on valitud sisendivalijaga "NET".

Ühendused AV-komponendiga
Kui väljastate välise AV-komponendi heli ZONE 2-le, peate ühenduse looma analoogheli kaabli abil.

ZONE 2 LINE OUT
Eraldi ruumis on võimalik esitada 2 kanaliga allikat, samal ajal kui peatoas esitatakse 7.1 kanaliga allikat. Ühendage seadme ZONE 2 LINE OUT pesad ja eraldi ruumis asuva eelvõimendi/peavõimendi LINE IN pesad analoogheli kaabliga.

ZONE SPEAKER
Eraldi ruumis on võimalik ühendada kõlarid ja esitada 2 kanaliga allikaid.

• ZONE 2 taasesituse ajal saate peatoas esitada maksimaalselt 5.1 kanalit. Kuulamisrežiime, nagu Dolby Atmos režiimid, ei saa valida.
• Kui kasutatakse tsooni kõlari ühendust, pole kõlaritest B väljundit.

Seadistamine

• Selle funktsiooni nautimiseks on vaja teha seaded esmase seadistuse jaotises "Multi Zone Setup".

Ühendage muud kaablid

Antenni ühendamine
Raadio mängimise ajal liigutage antenni ringi, et leida parima vastuvõtuga asukoht. Kasutage FM-sisetenna seinale kinnitamiseks nööpnõela või sarnast.

AM-silmusantenn

FM-sisetenna

(Põhja-Ameerika ja Taiwani mudelid)

(Euroopa, Austraalia ja Aasia mudelid)

Võrguühendus
Ühendage see seade võrguga juhtmega LAN-i või WiFi (traadita LAN) abil. Võrguga ühendades saate nautida võrgufunktsioone, nagu internetiraadio, muusikaserver ja AirPlay.
Kui ühendate juhtmega LAN-i abil, ühendage Etherneti kaabliga pordiga NETWORK, nagu on näidatud joonisel. WiFi abil ühendamiseks valige esmase seadistuse jaotises "Network Connection" (võrguühendus) "Wireless" (traadita), seejärel valige soovitud seadistusviis ja ühenduse konfigureerimiseks järgige ekraanil kuvatavaid juhiseid.

Toitejuhtme ühendamine
Ühendage toitejuhe pärast kõigi muude ühenduste loomist pistikupessa.

• Taiwani mudelitel on eemaldatavad toitejuhtmed. Ühendage toitejuhe seadme vahelduvvoolu sisendiga (AC IN) ja seejärel ühendage see pistikupessa. Toitejuhtme lahtiühendamisel ühendage alati esmalt lahti pistikupesa pool.


Seadistamine

Sisselülitamine ja esialgne seadistamine

Esialgne seadistamine algab automaatselt
Kui kõik ühendused on tehtud, muutke teleri sisend selle seadme sisendiks, pange patareid kaugjuhtimispulti ja vajutage nuppu , et toide sisse lülitada. Kui lülitate seadme esimest korda sisse, kuvatakse teleris automaatselt esialgne seadistus, mis võimaldab teil ekraanil kuvatavate juhiste järgi lihtsate toimingutega teha käivitamiseks vajalikke seadistusi.
Need juhised juhendavad teid mõnede asjade juures, mida peate eelnevalt kontrollima. Lugege eelnevalt, et seadistamine sujuks tõrgeteta.

Toiming
Valige üksus kaugjuhtimispuldi kursoritega ja vajutage nuppu ENTER (a). Eelmisele ekraanile naasmiseks vajutage nuppu (b).

Esialgse seadistuse uuesti tegemiseks
Kui lõpetate protseduuri poole pealt või soovite muuta esialgse seadistuse käigus tehtud seadistust, vajutage kaugjuhtimispuldil nuppu , valige kodus "System Setup" (Süsteemi seadistus) – "Miscellaneous" (Mitmesugused) – "Initial Setup" (Esialgne seadistus) ja vajutage nuppu ENTER.

Full Auto MCACC
Asetage kaasasolev kõlarite seadistamise mikrofon kuulamisasendisse, mõõtke kõlarite poolt tekitatud testitoone ja seade määrab automaatselt iga kõlari jaoks optimaalse helitugevuse taseme, ristumissagedused ja kauguse kuulamisasendist. See võimaldab ka ruumi akustilisest keskkonnast põhjustatud moonutuste korrigeerimist.

• Kasutage statiivi vms, et asetada kõlarite seadistamise mikrofon kõrva kõrgusele.
• Subwoofri heli ei pruugita tuvastada, kuna see on äärmiselt madal sagedus. Seadke subwoofri helitugevus rohkem kui poole peale.
• Kalibreerimine võtab mitu minutit. Mõõtmise ajal tekitavad kõlarid suure helitugevusega testitooni, seega olge oma ümbruse suhtes ettevaatlik. Hoidke mõõtmise ajal ruum võimalikult vaikne. Kui mõõtmine katkestatakse, lülitage kodumasinad välja.

Allika ühendus
Kontrollige, kas iga sisendallikas on õigesti ühendatud. Järgige juhiseid, valige sisend, mida soovite kinnitada, käivitage valitud esitaja esitus ja veenduge, et pildid kuvatakse teleris ja heli esitatakse.

Võrguühendus
Seadistage Wi-Fi ühendus pääsupunktiga, näiteks traadita LAN-ruuteriga. Wi-Fi kaudu ühendamiseks on kaks järgmist meetodit: "Scan Networks" (Skaneeri võrke): otsige selle seadme kaudu pääsupunkti. Uurige eelnevalt välja pääsupunkti SSID. "Use iOS Device (iOS7 or later)" (Kasuta iOS-seadet (iOS7 või uuem)): jagage iOS-seadme Wi-Fi seadistusi selle seadmega. Kui valite "Scan Networks" (Skaneeri võrke), on veel kaks ühendusmeetodi valikut. Kontrollige järgmist.

• "Enter Password" (Sisesta parool): ühenduse loomiseks sisestage pääsupunkti parool (või võti).
• "Push Button" (Vajuta nuppu): kui pääsupunktil on automaatne ühendusnupp, saate ühenduse luua ilma parooli sisestamata.
• Kui pääsupunkti SSID-d ei kuvata, siis valige SSID-de loendit kuvaval ekraanil "Other..." (Muu...) koos kaugjuhtimispuldi kursoriga ja vajutage nuppu ENTER, seejärel järgige ekraanil kuvatavaid juhiseid.

Klaviatuuri sisend

Suur- ja väiketähtede vahel vahetamiseks valige ekraanil "A/a" ja vajutage nuppu ENTER. Selleks, et valida, kas parool maskeerida tärniga " " või kuvada see lihttekstina, vajutage kaugjuhtimispuldil nuppu +Fav. Kõigi sisestatud märkide kustutamiseks vajutage nuppu CLEAR.

• Võrguseadistuse ajal kuvatakse kinnitusekraan, kus palutakse teil privaatsuspoliitikaga nõustuda. Nõustumise kinnitamiseks valige "Yes" (Jah) ja vajutage nuppu ENTER.

Mitme tsooni seadistus
Kui soovite nautida heli muus ruumis kui peamises ruumis, seadistage eraldi ruumi (ZONE2) heliväljundi meetod. Kui olete ühendanud kõlarid eraldi ruumis kõlarikaabliga, valige "Using AV Receiver" (Kasutades AV-vastuvõtjat). Kui olete ühendanud eel-põhivõimendi eraldi ruumis analoogse helikaabliga, valige "with External Premain Amplifier" (Koos välise eel-põhivõimendiga).

Audio Return Channel (helitagastuskanal)
Kui olete ühendanud teleri, mis toetab ARC-d, valige "Yes" (Jah). Selle seadme ARC-seade lülitub sisse ja saate kuulata teleri heli selle seadme kaudu.

HDMI seadistus

HDMI CEC
Tehke see seadistus, et lubada CEC-standardile vastavate seadmete juhtimisfunktsioon. See lülitub automaatselt sisse, kui olete esialgses seadistuses valinud "Audio Return Channel" (Helitagastuskanal) all "Yes" (Jah).
Vajutage kaugjuhtimispuldil nuppu, et seada teleri ekraanil "System Setup" (Süsteemi seadistus) – "Hardware" (Riistvara) – "HDMI" – "HDMI CEC" väärtusele "On" (Sees). Lubage ka ühendatud CEC-seadme CEC-juhtimisfunktsioon.

HDMI Standby Through (HDMI ooterežiimi läbilaskmine)
Isegi kui see seade on ooterežiimis, edastatakse AV-komponentide sisendsignaalid telerisse.

• "Auto" / "Auto (Eco)": Valige üks neist seadistustest, kui ühendatud AV-komponendid vastavad CEC-standardile. Sõltumata sisendivalikust, mis valiti vahetult enne seadme ooterežiimi lülitamist, saate edastada AV-komponentide sisendsignaale telerisse. Valige "Auto (Eco)", kui ka teler ühildub CEC-ga. Saate vähendada energiatarbimist ooterežiimis.
• "Input selector names for BD/DVD, etc." (BD/DVD jne sisendivaliku nimed): saate edastada määratud sisendivaliku sisendsignaale telerisse. Selle saab valida, kui "HDMI CEC" on seatud väärtusele "Off" (Väljas).
• "Last" (Viimane): saate edastada selle sisendivaliku sisendsignaale, mis valiti vahetult enne seadme ooterežiimi lülitamist. Selle saab valida, kui "HDMI CEC" on seatud väärtusele "Off" (Väljas).

Seadistustest väljumiseks vajutage nuppu .

Taasesitus

Põhiline taasesitus

AV-komponendi taasesitus

1. Lülitage teleri sisend seadmele määratud sisendile.
2. Sisendi lülitamiseks vajutage kaugjuhtimispuldil sisendi valikut (a), millel on sama nimi kui pesal, millega ühendasite pleieri.
   Näiteks vajutage BD/DVD, et mängida pleierit, mis on ühendatud BD/DVD pesaga. Vajutage TV, et kuulata teleri heli. Sisendi saab valida ka nuppudega .

• Kui CEC-lingi funktsioon töötab, siis lülitub sisend automaatselt, kui olete ühendanud CEC-ühilduva teleri ja pleieri selle seadmega HDMI-ühenduse abil.

3. Alustage pleieris esitust.
4. Helitugevuse reguleerimiseks kasutage VOL+/– (b).

Kui teler on ühendatud HDMI OUT SUB pesaga
Vajutage kaugjuhtimispuldil nuppu , et kuvada AV Adjust ja seadke "Other" – "HDMI Out" kas "SUB" või "MAIN+SUB".

Kuulamisrežiim
See seade on varustatud mitmesuguste kuulamisrežiimidega. Kuulamisrežiimide kohta leiate üksikasjalikku teavet täpsemast kasutusjuhendist. Selles jaotises tutvustatakse mõningaid populaarseid režiime.

• Tulevase püsivara värskendusega on plaanis võimaldada sellel seadmel toetada taasesitust DTS Neural: X heliformaadis. Neo: 6 Cinema ja Neo: 6 Music on saadaval kuni värskenduseni.

AUTO/DIRECT nupp (c)
Saate valida režiimid Auto Surround, Direct ja Pure Direct. Mõlemal juhul valitakse 2-kanaliliste sisendsignaalide puhul automaatselt režiim Stereo, mis esitab ainult eesmised kõlarid ja bassikõlari, ning mitmekanaliliste sisendsignaalide puhul valitakse automaatselt sisendsignaaliga sobivad kuulamisrežiimid, seega Dolby Digital Dolby Digital allikate jaoks ja DTS-HD Master Audio DTS-HD Master Audio jaoks. Režiim Direct lülitab välja mõned töötlused, mis võivad mõjutada helikvaliteeti, näiteks tooni juhtimise funktsioonid, nii et saate nautida veelgi paremat helikvaliteeti. Režiim Pure Direct lülitab välja veelgi rohkem protsesse, mis mõjutavad helikvaliteeti, nii et saate originaalheli truuma taasesituse. Sel juhul on MCACC-ga tehtud kõlarite kalibreerimine keelatud.

• Sõltuvalt sisendsignaalist ja kõlarite konfiguratsioonist võidakse automaatselt valida Dolby Surround ja DTS Neural:X režiimid, mis laiendavad 2-kanalilised ja 5.1-kanalilised sisendsignaalid 5.1-kanalilisteks ja 7.1-kanalilisteks.

SURR nupp (d)
Saate valida mitmesuguseid kuulamisrežiime vastavalt oma maitsele. On Dolby Digital, DTS-HD Master Audio ja Stereo režiimid, mida saate valida vastavalt sisendsignaalile, või Dolby Surround ja DTS Neural: X režiimid, mis võivad laiendada 2-kanalilised ja 5.1-kanalilised sisendsignaalid 5.1- või 7.1-kanaliteks. Samuti saate nautida originaalseid ruumilise heli režiime, nagu Ext. Stereo ja Drama režiimid.

STEREO nupp (e)
Saate valida režiimi "Stereo" (Stereo), et taasesitada ainult eesmised kõlarid ja bassikõlar.
Allika jaoks viimasena valitud kuulamisrežiim jäetakse meelde iga nupu AUTO/DIRECT, SURR ja STEREO jaoks. Kui teie esitatavat sisu ei toeta viimasena valitud kuulamisrežiim, valitakse automaatselt selle sisu jaoks standardne kuulamisrežiim.
Vajutage (f) korduvalt, et vahetada põhiseadme ekraani järjekorras:

Võrgufunktsioonid

Võrguteenused

1. Lülitage teleri sisend seadmele määratule.
2. Võrguteenuste loendi kuvamiseks vajutage nuppu NET.

3. Valige üksus kaugjuhtimispuldi kursoritega ja valiku kinnitamiseks vajutage ENTER (a). Eelmisele ekraanile naasmiseks vajutage (b).

Internetiraadio
Kui see seade on võrguga ühendatud, saate kuulata TuneIn'i või muid eelregistreeritud Interneti-raadio teenuseid. Pärast soovitud teenuse valimist järgige ekraanil kuvatavaid juhiseid, kasutades kursoritega raadiojaamade ja programmide valimiseks, seejärel vajutage esitamiseks ENTER. Esitus algab, kui puhverdamiseks kuvatakse 100%.

Muusikaserver
Saate esitada muusikafaile, mis on salvestatud koduvõrguga ühilduvatesse arvutitesse või NAS-seadmetesse, mis on ühendatud sama võrguga kui see seade. Valige server kursoritega, valige soovitud muusikafail ja esitamise alustamiseks vajutage ENTER. Esitus algab, kui puhverdamiseks kuvatakse 100%.
Märkused:

• Võrguteenused muutuvad valitavaks pärast võrgu käivitumist, isegi kui neid ei saa kõigepealt valida.
• Funktsionaalsust võidakse kasutusele võtta püsivara värskendustega ja teenusepakkujad võivad teenuste osutamise lõpetada, mis tähendab, et mõned võrguteenused ja sisu võivad tulevikus muutuda kättesaamatuks. Lisaks võivad saadaolevad teenused teie elukohast olenevalt erineda.

USB
Esitage muusikafaile USB-mäluseadmel.

• Toimingut ei saa garanteerida kõigi USB-mäluseadmete puhul.

1. Lülitage teleri sisend seadmele määratule.
2. Ühendage oma USB-mäluseade muusikafailidega seadme esiküljel olevasse USB-porti.
3. Vajutage kaugjuhtimispuldil USB.
4. Valige soovitud kaust või muusikafail kaugjuhtimispuldi kursoritega ja kinnitage ning alustage esitamist vajutades ENTER (a).

• See seade saab kasutada USB-mäluseadmeid, mis vastavad USB massmälu seadmeklassi standardile. Seade ühildub ka USB-mäluseadmetega, mis kasutavad failisüsteemi formaate FAT16 või FAT32.

AirPlay
Saate juhtmevabalt nautida muusikafaile iPhone ®, iPod touch ® või iPad ® seadmes, mis on ühendatud sama pääsupunktiga kui see seade.

• Värskendage oma iOS-i seadme OS-i versioon uusimale versioonile.

1. Ühendage iOS-i seade pääsupunktiga.
2. Vajutage NET.
3. Puudutage AirPlay ikooni iOS-i seadme juhtimiskeskuses ja valige kuvatud seadmete loendist see seade ning puudutage "Valmis".
4. Esitage muusikafaile iOS-i seadmes.

• Vaikimisi on võrgu ooterežiimi funktsioon sisse lülitatud, nii et kui teete ülaltoodud samme 3 ja 4, lülitub see seade automaatselt sisse ja sisend lülitub "NET" peale. Ooterežiimis tarbitava võimsuse vähendamiseks vajutage kaugjuhtimispuldil nuppu , seejärel seadke kuvatavas kodus "Süsteemi seadistus" – "Riistvara" – "Toitehaldus" – "Võrgu ooterežiim" väärtuseks "Väljas".
• AirPlay juhtmevaba tehnoloogia omapärade tõttu võib selle seadme heli veidi maha jääda AirPlay toega seadmes esitatavast helist.

Samuti saate taasesitada muusikafaile arvutis iTunes'iga (versioon 10.2 või uuem). Enne kasutamist veenduge, et see seade ja arvuti on ühendatud samasse võrku, seejärel vajutage sellel seadmel nuppu NET. Järgmisena klõpsake iTunes'is AirPlay ikooni , valige kuvatud seadmete loendist see seade ja alustage muusikafaili esitamist.

BLUETOOTH ® taasesitus
Sidumine

1. Kui vajutate kaugjuhtimispuldil nuppu BT AUDIO, kuvatakse selle seadme ekraanil "Now Pairing..." (Nüüd sidumine...) ja sidumisrežiim on lubatud.

2. Lubage (lülitage sisse) BLUETOOTH funktsioon BLUETOOTH toega seadmes, seejärel valige kuvatud seadmete hulgast see seade. Kui küsitakse parooli, sisestage "0000".

• Teise BLUETOOTH toega seadme ühendamiseks hoidke nuppu BT AUDIO all, kuni kuvatakse "Now Pairing..." (Nüüd sidumine...), seejärel tehke ülaltoodud samm 2. See seade saab salvestada kuni 8 seotud seadme andmeid.
• Katvusala on 15 meetrit (48 jalga). Pange tähele, et ühendust ei garanteerita alati kõigi BLUETOOTH toega seadmetega.

Taasesitus

1. Kui seade on sisse lülitatud, ühendage BLUETOOTH toega seade.
2. Selle seadme sisendi valija lülitatakse automaatselt "BT AUDIO" peale.
3. Esitage muusikat. Suurendage BLUETOOTH toega seadme helitugevust sobivale tasemele.

• BLUETOOTH juhtmevaba tehnoloogia omapärade tõttu võib selle seadme heli veidi maha jääda BLUETOOTH toega seadmes esitatavast helist.

Muud

Raadio kuulamine

1. Vajutage korduvalt kaugjuhtimispuldil TUNER (a), et ekraanil valida "AM" või "FM".
2. Vajutage kaugjuhtimispuldil nuppu MODE (c), et ekraanil kuvataks "TunMode: Auto".
3. Kui vajutate kaugjuhtimispuldil kursori (b) nuppe / , käivitub automaatne häälestus ja otsing peatub, kui jaam leitakse. Kui olete raadiojaama häälestanud, süttib ekraanil indikaator "TUNED".

Saate eelseadistada kuni 40 jaama.

1. Häälestage AM/FM-raadiojaamale, mida soovite registreerida.
2. Vajutage kaugjuhtimispuldil +Fav (d), et ekraanil vilguks eelseadistatud number.
3. Kui eelseadistatud number vilgub (umbes 8 sekundit), vajutage korduvalt kaugjuhtimispuldil kursori (b) nuppe / , et valida number vahemikus 1 kuni 40.
4. Jaama registreerimiseks vajutage uuesti kaugjuhtimispuldil nuppu +Fav (d). Kui jaam on registreeritud, lakkab eelseadistatud number vilkumast. Eelseadistatud raadiojaama valimiseks vajutage kaugjuhtimispuldil kursori (b) nuppe / .

• Eelseadistatud jaama kustutamiseks vajutage kaugjuhtimispuldil kursori (b) nuppe / , et valida eelseadistatud number, mida soovite kustutada, vajutage kaugjuhtimispuldil +Fav (d) ja seejärel vajutage eelseadistatud numbri vilkumise ajal nuppu CLEAR (e). Kui number on kustutatud, kaob see ekraanilt.

Sageduse sammu seadistamine
Vajutage kaugjuhtimispuldil nuppu , et valida "System Setup" – "Miscellaneous" – "Tuner" – "AM/FM Frequency Step" või "AM Frequency Step" ja valida oma piirkonna jaoks sageduse samm. Taiwani mudelite puhul on ostmise ajal seadistus "10 kHz / 0,2 MHz". Palun muutke see väärtuseks "9 kHz / 0,05 MHz". Pange tähele, et selle sätte muutmisel kustutatakse kõik raadio eelseadistused.

Mitme tsooni funktsioon
Seaded on vajalikud, kui olete kõlarid eraldi ruumis (ZONE 2) ühendanud kõlarikaablite abil. Kui te pole Multi Zone seadeid algse häälestuse käigus teinud, vajutage kaugjuhtimispuldil nuppu ja tehke seaded süsteemi seadistuses, millele pääseb juurde kuvatavalt avalehelt. Valige "System Setup" – "Speaker" – "Configuration" – "Zone Speaker" all "Zone 2".

Esitamine

1. Hoides kaugjuhtimispuldil all nuppu MODE (a), vajutage ZONE 2 (b) 3 sekundit või kauem, kuni kaugindikaator kaks korda vilgub.
   • 0 Kaugjuhtimispult lülitub ümber režiimile, mis on mõeldud ZONE 2 juhtimiseks.
     Kaugjuhtimispuldi pearuumi juhtimisrežiimi naasmiseks: hoides kaugjuhtimispuldil all nuppu MODE (a), vajutage nuppu MAIN (c) 3 sekundit või kauem, kuni kaugindikaator üks kord vilgub.
2. Suunake kaugjuhtimispult põhiseadme poole ja vajutage Í (d). Põhiseadme ekraanil süttib "Z2".

3. Vajutage eraldi ruumis esitatava sisendi sisendivaliku nuppu (e). Põhiseadmel valige pärast ZONE 2-CONTROL vajutamist 8 sekundi jooksul INPUT SELECTOR kettaga eraldi ruumis esitatav sisend.
   • Saate peamise ruumi ja eraldi ruumi jaoks valida ainult samad sisendid sisendivalijatega "NET" või "BLUETOOTH" või "USB". Kui olete peamises ruumis valinud "NET" ja seejärel eraldi ruumis "USB", lülitub ka peamine ruum "USB" peale. Te ei saa AM/FM-raadioga peamise ruumi ja eraldi ruumi jaoks erinevaid jaamu valida.

4. Helitugevuse reguleerimine toimub eraldi ruumi eel-peavõimendil, kui see on ühendatud ZONE 2 LINE OUT kaudu. ZONE kõlaritest väljastamisel reguleerige kaugjuhtimispuldil VOL+/– abil. Põhiseadmel juhtimiseks vajutage ZONE 2-CONTROL ja reguleerige 8 sekundi jooksul nupuga MASTER VOLUME.

• Kui ZONE 2 on sees, muutub ooterežiimi energiatarve tavalisest suuremaks.

Funktsiooni väljalülitamine
Vajutage , kui olete kaugjuhtimispuldil ZONE 2 juhtimisrežiimis. Teise võimalusena vajutage põhiseadmel nuppu ZONE 2-ON/OFF.

Esitamine ainult ZONE 2-s
Kui lülitate seadme mitme tsooni taasesituse ajal ooterežiimi, hämardatakse indikaatorit Z2 ja taasesitusrežiim lülitatakse ainult eraldi ruumis taasesitamise režiimile. ZONE 2 sisselülitamine, kui see seade on ooterežiimis, lülitab taasesitusrežiimi ka samale seadele.

AV reguleerimine
Vajutades esitamise ajal kaugjuhtimispuldil nuppu , saate ekraanimenüüde abil reguleerida sageli kasutatavaid seadeid, nagu kõlarite vahetamine ja helikvaliteedi reguleerimine. Valige üksus kaugjuhtimispuldi kursoritega ja vajutage oma valiku kinnitamiseks ENTER. Eelmisele ekraanile naasmiseks vajutage nuppu . Pange tähele, et kui sisendivalija on "CD", "TV", "PHONO", "FM" või "AM", siis teleriekraanil kuvatakse midagi, seega järgige toimingute tegemisel põhiseadme ekraani.

"Tone": On võimalik bassi ja kõrgeid helisid tugevdada või mõõdukaks muuta.
"Other": Võimaldab teil teha erinevaid seadeid.

• "Sound Delay": Kui video on heli taga, saate heli viivitada, et lõhet tasa teha.
• "Sound Retriever": Parandage tihendatud heli kvaliteeti.
• "Speakers": Saate ümber lülitada ruumilise heli tagumiste kõlarite ja kõrguskõlarite väljundi ning vahetada kõlarite A/B väljundit.

Avaleht
Kui vajutate kaugjuhtimispuldil nuppu , kuvatakse avaleht ja saate seadeid teha erinevates menüüdes. Valige üksus kaugjuhtimispuldi kursoritega ja vajutage oma valiku kinnitamiseks ENTER. Eelmisele ekraanile naasmiseks vajutage nuppu .

"System Setup": Täpsemad seaded, mis pakuvad teile veelgi paremat kogemust.
"MCACC": Seadistage kõlarid automaatselt või tehke ekvalaiseris soovitud muudatusi.
"Network/Bluetooth": Tehke Wi-Fi ühenduse seaded või BLUETOOTHiga seotud seaded.

Kui seade töötab ebakorrektselt (selle seadme lähtestamine)
Seadme taaskäivitamine võib aidata sellel sujuvamalt töötada. Seadme taaskäivitamiseks lülitage see ooterežiimi ja seejärel vajutage põhiseadmel vähemalt 5 sekundit nuppu STANDBY/ON. (Seadme seaded säilitatakse.) Kui isegi pärast seadme taaskäivitamist ei ole paranemist, proovige seadme ja ühendatud seadmete toitejuhtmed lahti ühendada ja uuesti ühendada. Kui ikka veel ei ole paranemist, võib probleemi lahendada seadme saatmise hetke olekusse lähtestamine. Kui lähtestate seadme oleku, lähtestatakse teie eelistused vaikesätetele. Märkige need enne alltoodud toimingut üles.

Kuidas seadet lähtestada

1. Hoides põhiseadmel all nuppu AUTO/DIRECT, vajutage põhiseadmel nuppu STANDBY/ON.
2. 2. Ekraanil kuvatakse "Clear" ja seade naaseb ooterežiimi. Ärge eemaldage toitejuhet enne, kui ekraanilt kaob "Clear".
   Kaugjuhtimispuldi lähtestamiseks hoidke all nuppu MODE ja vajutage nuppu , kuni kaugindikaator kaks korda vilgub (umbes 3 sekundit).

Osade nimetused

Esipaneel

1. INPUT SELECTOR (SISENDIVALIKU) nupp: valige esitatav sisend.
2. MCACC indikaator: see süttib, kui olete lubanud kõlari kalibreerimise, mis on tehtud MCACC-ga.
3. FL OFF indikaator: see süttib, kui olete korduvalt vajutanud DIMMER (DIMMER) nuppu, et ekraan välja lülitada.
4. DIMMER (DIMMER) nupp: reguleerib ekraani heledust.
5. ZONE 2-ON/OFF (Tsoon 2 sees/väljas) nupp: lülitab sisse/välja mitmetsoonilise funktsiooni.
6. ZONE 2-CONTROL (Tsoon 2 juhtimine) nupp: juhib mitmetsoonilist funktsiooni.
7. HOME MENU (PEAMENUÜ) nupp: kuvab avakuva.
8. Ekraan
9. Kursori nupud (TUNE (HÄÄLESTA) / PRESET (EELHÄÄLESTATUD) nupp) ja ENTER (SISSESTA) nupp: valige kursori abil üksus ja vajutage valiku kinnitamiseks ENTER (SISSESTA). Raadio kasutamisel valige sagedus nuppudega TUNE (HÄÄLESTA) või valige eelseadistatud jaamad nuppudega PRESET (EELHÄÄLESTATUD).
10. NETWORK (VÕRK) indikaator: kui seadme toide on sisse lülitatud, süttib see, kui sisendi valikul on valitud "NET" ja seade on võrguga ühendatud. Kui seade on ooterežiimis, süttib see, kui on lubatud sellised funktsioonid nagu HDMI CEC ja võrgu ooterežiim. See ei sütti aga siis, kui ZONE 2 on sisse lülitatud.

11. WIRELESS (JUHTMETA) indikaator: süttib, kui seade on ühendatud traadita võrguga.
12. Puldipuldi juhtandur
13. .RETURN (TAGASI) nupp: viib ekraani tagasi eelmisesse olekusse.
14. .MASTER VOLUME: võimaldab teil helitugevust reguleerida.
15. STANDBY/ON (Ooterežiim/sees) nupp: lülitab seadme sisse või ooterežiimi.
16. PHONES (KÕRVAKLAPID) pesa: ühendatud on tavalise pistikuga stereokõrvaklapid (1/4 tolli või ø6,3 mm).
17. MCACC SETUP MIC (MCACC SEADISTUSMIKROFON) pesa: ühendatud on kaasasolev kõlarite seadistamise mikrofon.
18. Listening mode (Kuulamisrežiim) nupp: valige kuulamisrežiim.
19. SOUND RETRIEVER (HELI TAASTAMISE) nupp: lülitab sisse/välja heli taastamise funktsiooni, mis tagab tihendatud heli jaoks parema helikvaliteedi.
20. PURE DIRECT (PUHAS OTSENE) nupp: lülitub režiimile Pure Direct (Puhas otsene).
21. USB port: ühendatud on USB-mäluseade, et selles olevaid muusikafaile saaks esitada. USB-kaabli abil saate USB-seadmetele ka toidet (5 V/1 A) anda.
22. AUX INPUT AUDIO (AUX-SISEND AUDIO) pesa: saate välise mängija heli esitada, ühendades selle stereo-minipistiku kaabli abil.
23. AUX INPUT HDMI (AUX-SISEND HDMI) pesa: ühendage HDMI-kaabli abil videokaamera jne.

Tagapaneel

1. DIGITAL IN OPTICAL/COAXIAL (DIGITAALNE SISEND OPTILINE/KOAKSIAALNE) pesad: sisend-TV või AV komponendi digitaalsed helisignaalid digitaalse optilise kaabli või digitaalse koaksiaalkaabli abil.
2. ANTENNA AM LOOP/FM 75Ω (ANTENN AM-SILMUS/FM 75Ω) terminal: kaasasolevad antennid on ühendatud.
3. VIDEO IN (VIDEO SISEND) pesad: sisend-AV-komponendi videosignaalid analoogvideo kaabli abil.
4. COMPONENT VIDEO IN (KOMPONENTVIDEO SISEND) pesad: sisend-AV-komponent videosignaalid komponentvideo kaabli abil.
5. NETWORK (VÕRK) port: ühendage võrguga Etherneti kaabli abil.
6. HDMI OUT (HDMI VÄLJUND) pesad: edastage videosignaale ja helisignaale HDMI-kaabli abil, mis on ühendatud monitoriga, nagu teler või projektor.
7. HDMI IN (HDMI SISEND) pesad: edastage videosignaale ja helisignaale HDMI-kaabli abil, mis on ühendatud AV-komponendiga.

8. Traadita antenn: kasutatakse Wi-Fi ühenduse loomiseks või BLUETOOTH-toega seadme kasutamisel. Reguleerige nende nurki vastavalt ühenduse olekule.
9. Toitejuhe (Põhja-Ameerika, Euroopa, Austraalia ja Aasia mudelid) AC IN (Taiwani mudelid): ühendatud on kaasasolev toitejuhe.
10. SIGNAL GND (SIGNAALI GND) terminal: plaadimängija maandusjuhe on ühendatud.
11. AUDIO IN (AUDIO SISEND) pesad: sisend-AV-komponendi helisignaal analoogheli kaabli abil.
12. SPEAKERS (KÕLARID) terminalid: ühendage kõlarid kõlari kaablitega. (Põhja-Ameerika mudelid ühilduvad banaanipistikutega.)
13. ZONE 2 LINE OUT (Tsoon 2 LINE VÄLJUND) pesa: väljastage helisignaale analoogheli kaabli abil eraldi ruumis (Tsoon 2) asuvasse eel-põhivõimendisse.
14. SUBWOOFER PRE OUT (SUBWOOFRI EELVÄLJUND) pesa: ühendage toitega subwoofer subwooferi kaabliga. Ühendada saab kuni kaks toitega subwooferit. Iga SUBWOOFER PRE OUT (SUBWOOFRI EELVÄLJUND) pesast väljastatakse sama signaal.

Pult

1. nupp: lülitab seadme sisse või ooterežiimi.
2. Input selector (Sisendivaliku) nupud: valige esitatav sisend. Kasutage nuppe 3, et valida "STRM BOX", "AUX" või "PHONO".
3. nupp: esitatav sisendallikas vahetub iga kord, kui vajutate ühte neist nuppudest.
4. (AV ADJUST) nupp: saate teleri ekraanil teha tavalisi seadistusi.
5. Kursori nupud ja ENTER (SISSESTA) nupp: valige üksus kursoritega ja vajutage valiku kinnitamiseks ENTER (SISSESTA).
6. nupp: kuvab avakuva.
7. Volume (Helitugevuse) nupud: võimaldab teil helitugevust reguleerida. See nupp tühistab ka vaigistuse.
8. nupp: vaigistab heli ajutiselt. Vaigistuse tühistamiseks vajutage uuesti.
9. LISTENING MODE (KUULAMISREŽIIM) nupud: võimaldab teil valida kuulamise režiimi. MAIN/ZONE 2 (PEAMINE/Tsoon 2) nupud: juhib mitmetsoonilist funktsiooni. (Selle seadmega ei kasutata nuppu ZONE 3 (Tsoon 3).)
10. Play (Esita) nupp: kasutatakse esitustoiminguteks muusikaserveri või USB esitamisel.
11. nupp: kasutatakse kordus- või juhuesituse toiminguteks muusikaserveri või USB esitamisel. CLEAR (TÜHJENDA) nupp: kustutab kõik sisestatud tähemärgid, kui sisestate teleri ekraanil teksti.
12. (STATUS) nupp: vahetab teabe kuva.
13. nupp: viib ekraani tagasi eelmisesse olekusse.
14. MODE (REŽIIM) nupp: lülitab jaama häälestamise automaatse ja käsitsi häälestamise vahel.
15. +Fav nupp: registreerib raadiojaama.


Ekraan

1. See võib süttida, kui tehakse toiminguid sisendi valikul "NET", "USB".
2. Süttib järgmistel tingimustel.
   Z2: kui ZONE 2 (Tsoon 2) on sees.
   : Kui on ühendatud BLUETOOTH-iga.
   : Kui on ühendatud Wi-Fi-ga.
   NET: kui sisendi valikul on valitud "NET" ja seade on võrguga ühendatud. See vilgub, kui ühendus võrguga pole õige. USB: kui sisendi valikul on valitud "USB" ja seade on ühendatud USB kaudu ning USB-seade on valitud. Vilgub, kui USB pole korralikult ühendatud. HDMI: kui HDMI-signaalid on sisestatud ja HDMI-sisend on valitud. DIGITAL: kui digitaalsed signaalid on sisestatud ja digitaalne sisend on valitud.
3. Süttib vastavalt sisendatud digitaalsete helisignaalide tüübile ja kuulamisrežiimile.
4. Süttib järgmistel tingimustel. RDS (Euroopa, Austraalia ja Aasia mudelid): RDS-saadete vastuvõtmine. TUNED: AM/FM-raadio vastuvõtmine. STEREO: FM-stereo vastuvõtmine. SLEEP: Kui unetaimer on seatud. AUTO STBY: automaatne ooterežiim on sees.
5. Süttib praegu valitud kõlarisüsteem.
6. Süttib, kui kõrvaklapid on ühendatud.
7. Vilgub, kui vaigistus on sees.
8. Kuvab sisendsignaalide erinevat teavet.
9. Süttib helitugevuse reguleerimisel.
10. Kõlari/kanali kuva: kuvab väljundkanali, mis vastab valitud kuulamisrežiimile.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Pioneer VSX-1131 kasutusjuhend

Saadaolevad keeled
