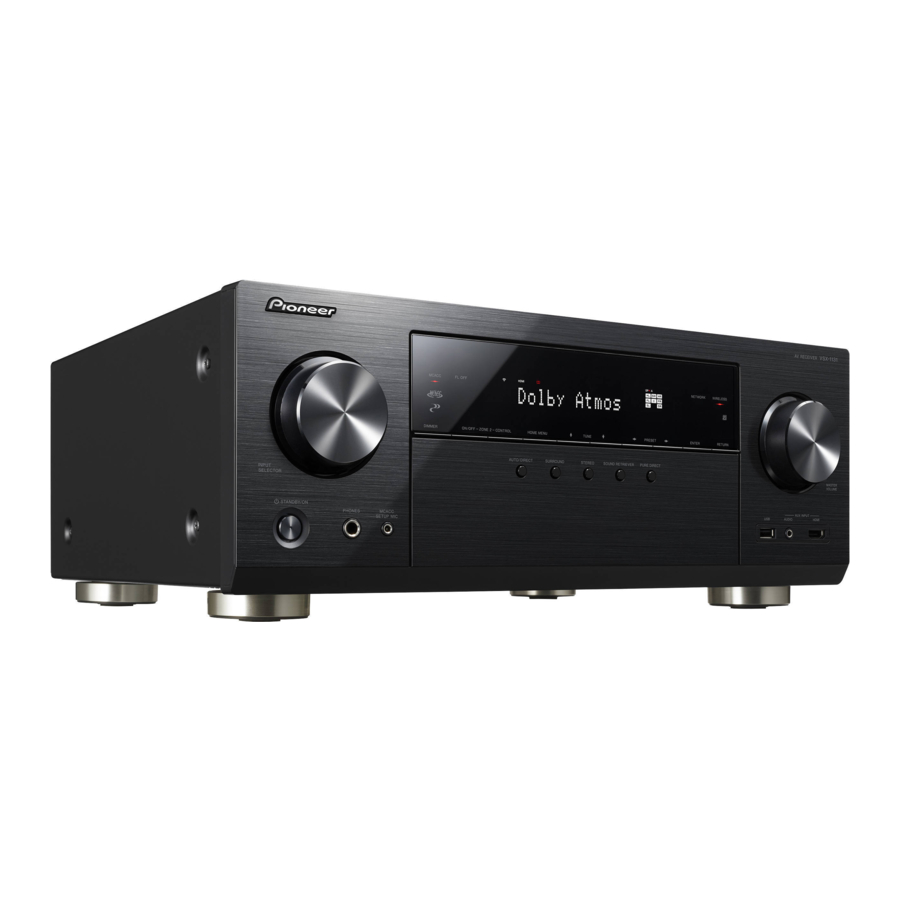

Pioneer VSX-1131 Priručnik

Što se nalazi u kutiji

1. Glavna jedinica
2. Daljinski upravljač (RC-914R) ×1, Baterije (AAA/R03) ×2
3. Unutarnja FM antena ×1
4. AM loop antena ×1
5. Mikrofon za postavljanje zvučnika ×1
6. Strujni kabel ×1

Glavne značajke

Ova jedinica je povezana između vašeg TV-a i vaših AV komponenti. Za reprodukciju, odaberite izvor pomoću selektora ulaza. Možete spojiti 7.1 kanal zvučnika na ovu jedinicu, sa 7 kanala na 170 W (6 ohma, 1 kHz, 0,9%THD) (sjevernoamerički modeli) / 160 W (6 ohma, 1 kHz, 1%THD) (europski, australski, azijski i tajvanski modeli) po kanalu plus priključak za pretpojačalo za aktivni subwoofer.

• Podržava reprodukciju u Dolby Atmos formatu koji pruža 360e pozicioniranje zvuka
• HDMI priključak podržava 4K video ulaz i izlaz. Priključci IN1 do 3 i OUT MAIN/SUB podržavaju HDCP2.2
• HDMI CEC funkcionalnost: Kontrolirajte značajke poput povezivanja prebacivanja ulaza sa selektorom ulaza i uređajima koji su usklađeni sa CEC standardom, prebacivanje audio izlaza i glasnoće pomoću daljinskog upravljača CEC-kompatibilnog TV-a, te automatsko prebacivanje ove jedinice u stanje pripravnosti kada se TV isključi
• HDMI Standby Through: Video i audio signali s AV komponenti mogu se prenositi na TV čak i ako je ova jedinica u stanju pripravnosti
• ARC: Povezivanje s ARC-kompatibilnim TV-om je dovršeno s jednim HDMI kabelom
• Jednostavno početno postavljanje korištenjem zaslonskog navođenja i On-Screen Display (OSD) koji prikazuje operacije na TV-u
• Internet radio i AirPlay putem žičanog LAN-a ili Wi-Fi (bežičnog LAN-a) i mrežne značajke kao što je Music Server koji omogućuje reprodukciju glazbenih datoteka s računala, USB reprodukciju, plus druge značajke reprodukcije kao što su AM/FM radio i BLUETOOTH ® reprodukcija
• Formati reprodukcije koje podržava Music Server i USB uključuju WAV, FLAC i DSD izvor visoke rezolucije
• Multi-zone Connection koji vam omogućuje reprodukciju u glavnoj sobi i slušanje u zasebnoj sobi (ZONE 2)
• Možete spojiti sustav zvučnika B
• Planiramo pružiti podršku za DTS:X audio format putem ažuriranja firmvera za ovu jedinicu. Pogledajte našu web stranicu za više informacija.

  Spojite zvučnike s impedancijom od 6 Ω do 16 Ω. Strujni kabel se mora spojiti tek nakon što su svi ostali kabelski priključci dovršeni.
  • Nećemo prihvatiti odgovornost za štetu nastalu spajanjem opreme koju proizvode druge tvrtke.

Povezivanje

Odaberite raspored zvučnika

1. Prednji zvučnici
2. Prednji zvučnici
3. Središnji zvučnik
4. Surround zvučnici
5. Surround zvučnici
6. Aktivni subwoofer

Za sustav 5.1 kanala
Ovo je sustav 5.1 kanala koji je osnovni surround sustav. Prednji zvučnici reproduciraju prednji stereo zvuk, a središnji zvučnik reproducira središnji zvuk, poput dijaloga i vokala. Surround zvučnici stvaraju stražnje zvučno polje. Aktivni subwoofer reproducira bas zvukove i stvara bogato zvučno polje. Prednji zvučnici trebaju biti postavljeni u visini ušiju, dok surround zvučnici trebaju biti postavljeni malo iznad visine ušiju. Središnji zvučnik treba postaviti tako da bude okrenut prema položaju slušanja. Postavite aktivni subwoofer prema naprijed. Postavljanje između središnjeg zvučnika i prednjeg zvučnika pruža vam prirodan zvuk čak i prilikom reprodukcije glazbe.

• Prednji zvučnici, središnji zvučnik i surround zvučnici računaju se kao 5 kanala, a aktivni subwoofer računa se kao 0,1 kanala, što nam daje naziv sustav 5.1 kanala.

Idite na "Povezivanje"

Sustav zvučnika B
U sustavu 5.1 kanala možete povezati još jedan set prednjih zvučnika za upotrebu kao sustav zvučnika B. U ovom stanju, sustav 5.1 kanala postaje sustav zvučnika A i možete prebaciti isti zvuk za reprodukciju iz A, B ili A+B. Nema izlaza iz zvučnika B ako se koristi veza zvučnika zone.

Idite na "Povezivanje"

Za sustav 7.1 kanala (sa stražnjim surround zvučnicima)
Ovo je sustav sa stražnjim surround zvučnicima dodanim osnovnom sustavu 5.1 kanala. Spajanje stražnjih surround zvučnika poboljšava osjećaj obuhvaćenosti i povezanosti zvuka koji stvara stražnje zvučno polje i pruža stvarnije zvučno polje. Možete odabrati način slušanja Dolby Atmos, koji ostvaruje najnoviji 3D surround zvuk, kada je ulazni format Dolby Atmos. S formatima koji nisu Dolby Atmos, i dalje možete stvoriti zvučno polje izvođenjem zvuka iz stražnjih surround zvučnika kada odaberete način slušanja Dolby Surround. Optimalan položaj je da stražnji surround zvučnici budu u visini ušiju. Postavite surround zvučnike u malo više prema naprijed od onoga što biste učinili u sustavu 5.1 kanala.

• Ako uključujete stražnje surround zvučnike u postavljanje, surround zvučnici su obavezni.

Idite na "Povezivanje"

Sustav zvučnika B
U sustavu 7.1 kanala (sa stražnjim surround zvučnicima) možete povezati još jedan set prednjih zvučnika za upotrebu kao sustav zvučnika B. U ovom stanju, sustav 7.1 kanala postaje sustav zvučnika A i možete prebaciti isti zvuk za reprodukciju iz A, B ili A+B. Imajte na umu da se zvuk ne reproducira sa stražnjeg surround zvučnika kada je odabrano A+B. Nema izlaza iz zvučnika B ako se koristi veza zvučnika zone.

Idite na "Povezivanje"

Za sustav 7.1 kanala (sa zvučnikom visine - A)
Ovo je osnovni sustav 5.1 kanala s dodatkom zvučnika visine, bilo kao prednji visoki zvučnici ili stražnji visoki zvučnici. Odaberite koje zvučnike želite postaviti prema okruženju sobe. Možete odabrati način slušanja Dolby Atmos (reprodukcija 5.1.2 kanala), koji ostvaruje najnoviji 3D surround zvuk, uključujući zvukove iznad glave, kada je ulazni format Dolby Atmos. S formatima koji nisu Dolby Atmos, i dalje možete stvoriti zvučno polje izvođenjem zvuka iz zvučnika visine kada odaberete način slušanja Dolby Surround. Prednji visoki zvučnici ili stražnji visoki zvučnici trebaju biti smješteni najmanje 0,9 m više od prednjih zvučnika. Prednji visoki zvučnici trebaju biti smješteni izravno iznad prednjih zvučnika, a udaljenost između stražnjih visokih zvučnika trebala bi odgovarati udaljenosti između prednjih zvučnika. Oba bi trebala biti postavljena tako da budu okrenuta prema položaju slušanja.

Idite na "Povezivanje"

Za sustav 7.1 kanala (sa zvučnikom visine - B)
Ovo je osnovni sustav 5.1 kanala koji koristi stropne zvučnike, na primjer, s dodatkom zvučnika visine, bilo kao gornji prednji zvučnici, gornji srednji zvučnici ili gornji stražnji zvučnici. Odaberite koje zvučnike želite postaviti prema okruženju sobe. Možete odabrati način slušanja Dolby Atmos (reprodukcija 5.1.2 kanala), koji ostvaruje najnoviji 3D surround zvuk, uključujući zvukove iznad glave, kada je ulazni format Dolby Atmos. S formatima koji nisu Dolby Atmos, i dalje možete stvoriti zvučno polje izvođenjem zvuka iz zvučnika visine kada odaberete način slušanja Dolby Surround. Postavite gornje prednje zvučnike na strop ispred položaja sjedenja, gornje srednje zvučnike na strop izravno iznad položaja sjedenja i gornje stražnje zvučnike na strop iza položaja sjedenja. Udaljenost između svakog para trebala bi odgovarati udaljenosti između dva prednja zvučnika.

• Dolby Laboratories preporučuje postavljanje ove vrste zvučnika visine za dobivanje najboljeg Dolby Atmos efekta.

Idite na "Povezivanje"

Za sustav 7.1 kanala (sa zvučnicima visine - C)
Ovo je osnovni sustav 5.1 kanala koji koristi zvučnike s omogućenim Dolbyjem, s dodatkom zvučnika visine, bilo kao zvučnici s omogućenim Dolbyjem (prednji) ili zvučnici s omogućenim Dolbyjem (surround) ili zvučnici s omogućenim Dolbyjem (stražnji surround). Odaberite koje zvučnike želite postaviti prema okruženju sobe. Zvučnici s omogućenim Dolbyjem posebni su zvučnici dizajnirani da budu okrenuti prema stropu tako da se zvuk čuje nakon odbijanja od stropa tako da se čini da zvuk dolazi iznad glave. Možete odabrati način slušanja Dolby Atmos (reprodukcija 5.1.2 kanala), koji ostvaruje najnoviji 3D surround zvuk, uključujući zvukove iznad glave, kada je ulazni format Dolby Atmos. S formatima koji nisu Dolby Atmos, i dalje možete stvoriti zvučno polje izvođenjem zvuka iz zvučnika visine kada odaberete način slušanja Dolby Surround. Postavite ih iznad prednjih zvučnika ili iznad surround zvučnika ili iznad stražnjih surround zvučnika. Ako su integrirani zvučnici s omogućenim Dolbyjem, postavite ih umjesto prednjih zvučnika, surround zvučnika ili stražnjih surround zvučnika.

Idite na "Povezivanje"

Za Bi-Amping zvučnika
Moguće je spojiti prednje zvučnike koji podržavaju Bi-Amping kako bi se poboljšala kvaliteta basa i visokih tonova. Najveći broj kanala dostupan s ovom vezom je 5.1 jer Bi-Amping zvučnici zahtijevaju jedno pojačalo za utičnice visokotonca i jedno pojačalo za utičnice woofera. Učinci i položaji za zvučnike isti su kao i plan 5.1 kanala koji ne koristi Bi-Amping zvučnike.

Idite na "Povezivanje"

Povežite zvučnike

1. Kabel zvučnika
2. Kabel subwoofera

u slučaju:

Povežite za sustav 5.1 kanala. Sa sustavom 7.1 kanala (sa stražnjim surround zvučnicima), također povežite i . Može se povezati do dva aktivna subwoofera. Isti se signal šalje iz svake SUBWOOFER utičnice. S ovom vezom možete povezati još jedan set prednjih zvučnika za korištenje kao Speaker B System. Prebacite zvučnike A/B pomoću AV Adjust. Imajte na umu da se zvuk ne reproducira sa stražnjeg surround zvučnika kada je odabrano A+B.

Postavljanje

• Postavke za konfiguraciju zvučnika koju ste povezali moraju se izvršiti u "Full Auto MCACC" u Initial Setup.


Provjerite da izložene žice zvučnika ne vire iz priključaka zvučnika prilikom spajanja. Ako izložene žice zvučnika dodiruju stražnju ploču ili se žice + i – dodiruju, aktivirat će se zaštitni krug.

1. Kabel zvučnika
2. Kabel subwoofera

u slučaju:

Povežite . Može se povezati do dva aktivna subwoofera. Isti se signal šalje iz svake SUBWOOFER utičnice.

• Osim ovih veza, možete povezati i stražnje surround zvučnike i . Međutim, možete reproducirati zvuk samo s jednog seta ili : istovremeno. Kada su oba spojena, možete odabrati kojim zvučnicima dati prednost pomoću AV Adjust.

Postavljanje

• Postavke za konfiguraciju zvučnika koju ste povezali moraju se izvršiti u "Full Auto MCACC" u Initial Setup.


Provjerite da izložene žice zvučnika ne vire iz priključaka zvučnika prilikom spajanja. Ako izložene žice zvučnika dodiruju stražnju ploču ili se žice + i – dodiruju, aktivirat će se zaštitni krug.

1. Kabel zvučnika
2. Kabel subwoofera

u slučaju:
Spojite prednje zvučnike kompatibilne s Bi-Amping vezom na FRONT utičnice i SURROUND BACK utičnice. Provjerite jeste li uklonili kratkospojnu letvicu postavljenu između woofer utičnica i tweeter utičnica prednjih zvučnika. U slučaju Bi-Amping veze, pogledajte upute za uporabu vaših zvučnika. Može se povezati do dva aktivna subwoofera. Isti se signal šalje iz svake SUBWOOFER utičnice.

Postavljanje

• Bi-Amping veza zahtijeva da promijenite neke postavke. Odaberite "Yes" u "Bi-Amp" u "Full Auto MCACC" u Initial Setup.


Provjerite da izložene žice zvučnika ne vire iz priključaka zvučnika prilikom spajanja. Ako izložene žice zvučnika dodiruju stražnju ploču ili se žice + i – dodiruju, aktivirat će se zaštitni krug.

Povežite TV

1. HDMI kabel

ako imate: ARC TV
Ova jedinica je povezana između vašeg TV-a i AV komponenti. Ako povežete dvije ili više AV komponenti, možete odabrati video koji se prikazuje na TV-u i audio izlaz iz ove jedinice promjenom birača ulaza. Ovdje su prikazane veze za TV koji podržava značajku ARC (Audio Return Channel). Povezivanjem s jednim HDMI kabelom, ne samo da možete slati video ulaz na ovu jedinicu na TV, već možete i reproducirati zvuk s TV-a putem ove jedinice. Odaberite HDMI IN utičnicu na TV-u koja podržava ARC prilikom spajanja.

Postavljanje

• Za korištenje ARC funkcije potrebne su postavke. Odaberite "Yes" u "Audio Return Channel" u Initial Setup.
• Molimo pogledajte upute za uporabu TV-a za upute o vezama i postavkama za TV.


Drugi TV ili projektor može se spojiti na HDMI OUT SUB utičnicu. Ova utičnica ne podržava ARC. Za detalje o tome kako slati video na povezani uređaj

1. HDMI kabel
2. Digitalni optički kabel

ako imate: Non-ARC TV
Ova jedinica je povezana između vašeg TV-a i AV komponenti. Ako povežete dvije ili više AV komponenti, možete odabrati video koji se prikazuje na TV-u i audio izlaz iz ove jedinice promjenom birača ulaza. Ovo opisuje veze za TV koji ne podržava značajku ARC (Audio Return Channel). Povezivanjem i HDMI kabelom i digitalnim optičkim kabelom, ne samo da možete slati video ulaz na ovu jedinicu na TV, već možete i reproducirati zvuk s TV-a putem ove jedinice.

• Veza s digitalnim optičkim kabelom nije potrebna ako ćete gledati TV putem uređaja kao što je kabelski prijemnik (tj. ne koristite tuner ugrađen u TV).


Drugi TV ili projektor može se spojiti na HDMI OUT SUB utičnicu. Ova utičnica ne podržava ARC. Za detalje o tome kako slati video na povezani uređaj

Povežite AV komponente

1. HDMI kabel

ako imate: HDMI AV komponente
Ovo je primjer povezivanja s AV komponentom koja ima HDMI utičnicu. Povezivanjem s AV komponentom koja je u skladu sa standardom CEC (Consumer Electronics Control), možete koristiti značajke kao što su značajka HDMI CEC koja se povezuje s biračem ulaza i značajka HDMI Standby Through koja vam omogućuje reprodukciju videozapisa i zvuka s AV komponenti na televizoru čak i kada je ova jedinica u stanju pripravnosti.

• Za reprodukciju 4K ili 1080p videozapisa koristite brzi HDMI kabel. Nadalje, za uživanje u videozapisu kompatibilnom s HDCP2.2, spojite se na HDMI IN1 do IN3 utičnice.

Postavljanje

• HDMI postavljanje je potrebno za korištenje HDMI CEC i HDMI Standby Through značajki. Postavite postavke nakon što su sva povezivanja dovršena.
• Za uživanje u digitalnom surround zvuku, uključujući Dolby Digital, izlaz zvuka treba biti postavljen na "Bitstream output" na spojenom Blu-ray Disc playeru ili drugom uređaju.


Uređaj kao što je videokamera možete spojiti na AUX INPUT HDMI utičnicu na prednjoj ploči.

1. Komponentni video kabel
2. Digitalni optički kabel
3. Analogni audio kabel

ako imate: Non-HDMI AV komponente

Ovo je primjer povezivanja s AV komponentom koja nema HDMI utičnicu. Napravite veze s AV komponentom kako bi odgovarale utičnicama koje ima. Kada je video ulazna veza na BD/DVD utičnicu, audio ulazna veza također bi trebala biti na BD/DVD utičnice, i tako dalje, tako da spojite video ulazne utičnice na utičnice s istim nazivom kao i audio ulazne utičnice. Imajte na umu da će se video signali koji se unose u VIDEO IN utičnicu ili COMPONENT VIDEO IN utičnice pretvoriti u HDMI signale i zatim izlaziti iz HDMI OUT utičnice.

• Za uživanje u digitalnoj surround reprodukciji u formatima kao što je Dolby Digital, morate uspostaviti vezu za audio signale s digitalnim koaksijalnim kabelom ili digitalnim optičkim kabelom.

Postavljanje

• COMPONENT VIDEO IN utičnice su kompatibilne samo s rezolucijom 480i ili 576i. Kada unosite video signale u COMPONENT VIDEO IN utičnice, postavite izlaznu rezoluciju playera na 480i ili 576i. Odaberite interlace ako nema opcije za 480i, itd. Ako vaš player ne podržava 480i ili 576i izlaz, koristite VIDEO IN utičnicu.
• Za uživanje u digitalnom surround zvuku, uključujući Dolby Digital, izlaz zvuka treba biti postavljen na "Bitstream output" na spojenom Blu-ray Disc Playeru ili drugom uređaju.

1. Digitalni koaksijalni kabel
2. Analogni audio kabel

ako imate: Audio komponente
Primjer povezivanja s audio komponentom. Spojite CD player pomoću digitalnog koaksijalnog kabela ili analognog audio kabela. Također možete spojiti gramofon koji ima MM-type uložak na PHONO utičnicu.

• Ako gramofon ima ugrađeni audio ekvilizator, spojite ga na drugu AUDIO IN utičnicu. Nadalje, ako gramofon koristi MC type uložak, instalirajte audio ekvilizator kompatibilan s MC type uloškom između jedinice i gramofona, zatim spojite na bilo koju AUDIO IN utičnicu osim PHONO utičnice.


Ako gramofon ima žicu za uzemljenje, spojite je na SIGNAL GND terminal ove jedinice.

1. Analogni audio kabel
2. Kabel zvučnika

Višezonsko povezivanje
Možete uživati ​​u zvuku u odvojenoj sobi, na primjer, puštanjem Blu-ray Disc playera u glavnoj sobi (gdje se nalazi ova jedinica) i slušanjem internetskog radija u odvojenoj sobi (ZONE 2).

• DSD i Dolby TrueHD audio signali se ne izlaze na ZONE 2 kada se odabere s "NET" biračem ulaza.

Povezivanje s AV komponentom
Kada izlazite zvuk vanjske AV komponente u ZONE 2, morate se povezati pomoću analognog audio kabela.

ZONE 2 LINE OUT
Moguće je reproducirati 2 kanalni izvor u zasebnoj sobi dok se 7.1 kanalni izvor reproducira u glavnoj sobi. Spojite ZONE 2 LINE OUT utičnice jedinice i LINE IN utičnice pre-glavnog pojačala u zasebnoj sobi s analognim audio kabelom.

ZONE SPEAKER
Moguće je spojiti zvučnike u zasebnoj sobi i reproducirati 2 kanalne izvore.

• Možete reproducirati kroz maksimalno 5.1 kanal u glavnoj sobi tijekom reprodukcije ZONE 2. Načini slušanja kao što su Dolby Atmos načini se ne mogu odabrati.
• Nema izlaza sa zvučnika B ako se koristi Zone Speaker veza.

Postavljanje

• Postavke su potrebne u Initial Setup, "Multi Zone Setup" za uživanje u ovoj značajki.

Povežite druge kabele

Spajanje antene
Pomaknite antenu dok puštate radio kako biste pronašli položaj s najboljim prijemom. Koristite gumb ili slično da pričvrstite unutarnju FM antenu na zid.

AM loop antena

Unutarnja FM antena

(Sjevernoamerički i tajvanski modeli)

(Europski, australski i azijski modeli)

Mrežno povezivanje
Spojite ovu jedinicu na mrežu pomoću žičanog LAN-a ili Wi-Fi-ja (bežični LAN). Možete uživati ​​u mrežnim značajkama kao što su internetski radio, Music Server i AirPlay povezivanjem jedinice na mrežu.
Ako se povezujete putem žičanog LAN-a, povežite se Ethernet kabelom na NETWORK priključak kao što je prikazano na ilustraciji. Za povezivanje putem Wi-Fi-ja, nakon odabira "Wireless" u "Network Connection" u Initial Setup, odaberite željeni način postavljanja i slijedite upute na zaslonu za konfiguriranje veze.

Spajanje kabela za napajanje
Spojite kabel za napajanje na utičnicu nakon dovršetka svih ostalih povezivanja.

• Tajvanski modeli uključuju uklonjive kabele za napajanje. Spojite kabel za napajanje na AC IN jedinice, a zatim spojite na utičnicu. Uvijek prvo odspojite stranu utičnice prilikom odspajanja kabela za napajanje.


Postavljanje

Uključivanje i početno postavljanje

Početno postavljanje počinje automatski
Kada su svi priključci dovršeni, promijenite ulaz TV-a na ulaz za ovu jedinicu, umetnite baterije u daljinski upravljač i pritisnite da biste uključili napajanje. Kada prvi put uključite jedinicu, početno postavljanje automatski se prikazuje na TV-u kako biste mogli izvršiti postavke potrebne za pokretanje pomoću jednostavnih operacija slijedeći upute na zaslonu.
Ove upute će vas voditi kroz neke stavke koje trebate provjeriti unaprijed. Pročitajte unaprijed kako bi postavljanje prošlo glatko.

Rad
Odaberite stavku pomoću kursora daljinskog upravljača i pritisnite ENTER (a). Za povratak na prethodni zaslon pritisnite (b).

Za ponavljanje početnog postavljanja
Ako prekinete postupak usput ili želite promijeniti postavku izvršenu tijekom početnog postavljanja, pritisnite na daljinskom upravljaču, odaberite "System Setup" (Postavljanje sustava) – "Miscellaneous" (Razno) – "Initial Setup" (Početno postavljanje) s izbornika Home i pritisnite ENTER.

Full Auto MCACC
Postavite isporučeni mikrofon za postavljanje zvučnika u položaj za slušanje, izmjerite testne tonove koje emitiraju zvučnici, a zatim jedinica automatski postavlja optimalnu razinu glasnoće za svaki zvučnik, frekvencije skretnice i udaljenost od položaja za slušanje. To također omogućuje korekciju izobličenja uzrokovanih akustičnim okruženjem prostorije.

• Koristite tronožac ili slično za postavljanje mikrofona za postavljanje zvučnika na visinu uha.
• Zvuk subwoofera možda neće biti detektiran jer se radi o iznimno niskim frekvencijama. Postavite glasnoću subwoofera na više od polovice.
• Kalibracija traje nekoliko minuta. Zvučnici emitiraju testni ton pri visokoj glasnoći tijekom mjerenja, stoga budite oprezni s okolinom. Tijekom mjerenja držite prostoriju što je moguće tišom. Ako je mjerenje prekinuto, isključite kućanske aparate.

Priključak izvora
Provjerite je li svaki ulazni izvor ispravno spojen. Slijedite upute, odaberite ulaz koji želite potvrditi, pokrenite reprodukciju odabranog uređaja i provjerite pojavljuju li se slike na TV-u i reproducira li se zvuk.

Mrežna veza
Postavite Wi-Fi vezu s pristupnom točkom kao što je bežični LAN usmjerivač. Postoje sljedeće dvije metode povezivanja putem Wi-Fi-ja: "Scan Networks" (Skeniraj mreže): Pretražite pristupnu točku s ove jedinice. Saznajte SSID pristupne točke unaprijed. "Use iOS Device (iOS7 or later)" (Koristi iOS uređaj (iOS7 ili noviji)): Dijelite Wi-Fi postavke iOS uređaja s ovom jedinicom. Ako odaberete "Scan Networks" (Skeniraj mreže), postoje još dva izbora metode povezivanja. Provjerite sljedeće.

• "Enter Password" (Unesi lozinku): Unesite lozinku (ili ključ) pristupne točke za povezivanje.
• "Push Button" (Pritisni gumb): Ako pristupna točka ima gumb za automatsko povezivanje, možete se povezati bez unosa lozinke.
• Ako SSID pristupne točke nije prikazan, onda u zaslonu s popisom SSID-ova odaberite "Other..." (Ostalo...) s kursorom na daljinskom upravljaču i pritisnite ENTER, a zatim slijedite upute na zaslonu.

Unos tipkovnice

Za prebacivanje između velikih i malih slova, odaberite "A/a" na zaslonu i pritisnite ENTER. Da biste odabrali želite li maskirati lozinku s " " ili je prikazati u običnom tekstu, pritisnite +Fav na daljinskom upravljaču. Pritisnite CLEAR za brisanje svih unesenih znakova.

• Zaslon s potvrdom u kojem se traži da se složite s pravilima o privatnosti prikazuje se tijekom mrežnog postavljanja. Odaberite "Yes" (Da) i pritisnite ENTER da biste označili slaganje.

Postavljanje više zona
Kada želite uživati u zvuku u prostoriji koja nije glavna prostorija, postavite metodu audio izlaza za zasebnu prostoriju (ZONE2). Ako ste spojili zvučnike u zasebnoj prostoriji s kabelom zvučnika, odaberite "Using AV Receiver" (Korištenje AV prijemnika). Ako ste spojili pretpojačalo u zasebnoj prostoriji s analognim audio kabelom, odaberite "with External Premain Amplifier" (s vanjskim pretpojačalom).

Audio Return Channel (Audio povratni kanal)
Ako ste spojili TV koji podržava ARC, odaberite "Yes" (Da). Postavka ARC ove jedinice se uključuje i možete slušati zvuk TV-a putem ove jedinice.

HDMI Postavljanje

HDMI CEC
Izvršite ovu postavku kako biste omogućili značajku upravljanja za uređaje koji su u skladu sa standardom CEC. Ovo se automatski postavlja na uključeno ako ste odabrali "Yes" (Da) u "Audio Return Channel" (Audio povratni kanal) u početnom postavljanju.
Pritisnite gumb na daljinskom upravljaču da biste postavili "System Setup" (Postavljanje sustava) – "Hardware" (Hardver) – "HDMI" – "HDMI CEC" na "On" (Uključeno) na TV zaslonu. Također omogućite značajku upravljanja CEC-om na CEC uređaju koji ste spojili.

HDMI Standby Through (HDMI prolaz u stanju čekanja)
Čak i ako je ova jedinica u stanju čekanja, ulazni signali iz AV komponenti se prenose na TV.

• "Auto" / "Auto (Eco)": Odaberite jednu od ovih postavki kada spojene AV komponente udovoljavaju standardu CEC. Bez obzira na odabir ulaznog selektora neposredno prije prebacivanja jedinice u stanje čekanja, možete prenijeti ulazne signale iz AV komponenti na TV. Odaberite "Auto (Eco)" ako TV također udovoljava CEC standardu. Možete smanjiti potrošnju energije u stanju čekanja.
• "Input selector names for BD/DVD, etc." (Nazivi ulaznih selektora za BD/DVD itd.): Možete prenijeti ulazne signale s postavljenog ulaznog selektora na TV. Može se odabrati kada je "HDMI CEC" postavljeno na "Off" (Isključeno).
• "Last" (Zadnje): Možete prenijeti ulazne signale ulaznog selektora odabranog neposredno prije prebacivanja jedinice u stanje čekanja. Može se odabrati kada je "HDMI CEC" postavljeno na "Off" (Isključeno).

Da biste izašli iz postavki, pritisnite .

Reprodukcija

Osnovna reprodukcija

Reprodukcija AV komponente

1. Prebacite ulaz na televizoru na onaj koji je dodijeljen jedinici.
2. Pritisnite birač ulaza (a) na daljinskom upravljaču s istim nazivom kao priključak na koji ste spojili reproduktor da biste prebacili ulaz.
   Na primjer, pritisnite BD/DVD za reprodukciju reproduktora spojenog na BD/DVD priključak. Pritisnite TV da biste slušali zvuk televizora. Također možete odabrati ulaz pomoću gumba.

• Kada funkcija CEC veze radi, ulaz se automatski prebacuje ako ste spojili CEC kompatibilni TV i reproduktor na ovu jedinicu pomoću HDMI veze.

3. Pokrenite reprodukciju na reproduktoru.
4. Koristite VOL+/– (b) za podešavanje glasnoće.

Kada je TV spojen na HDMI OUT SUB priključak
Pritisnite gumb na daljinskom upravljaču za prikaz AV Adjust, i postavite "Other" – "HDMI Out" na "SUB" ili "MAIN+SUB".

Način slušanja
Ova jedinica opremljena je raznim načinima slušanja. Za detalje o načinima slušanja pogledajte Napredni priručnik. Ovaj odjeljak predstavlja neke od popularnih načina.

• Planirana je buduća nadogradnja firmvera kako bi ova jedinica podržavala reprodukciju u DTS Neural: X audio formatu. Neo: 6 Cinema i Neo: 6 Music dostupni su do ažuriranja.

AUTO/DIRECT gumb (c)
Možete odabrati načine Auto Surround, Direct i Pure Direct. U svakom slučaju, za dvokanalne ulazne signale automatski se odabire način Stereo koji reproducira samo sa prednjih zvučnika i subwoofera, a za višekanalne ulazne signale automatski se odabiru načini slušanja koji odgovaraju ulaznom signalu, tako da Dolby Digital za Dolby Digital izvore i DTS-HD Master Audio za DTS-HD Master Audio. Način Direct isključuje neke obrade koje mogu utjecati na kvalitetu zvuka, kao što su značajke kontrole tona, tako da možete uživati u još boljoj kvaliteti zvuka. Način Pure Direct isključuje još više procesa koji utječu na kvalitetu zvuka, tako da dobivate vjerniju reprodukciju izvornog zvuka. U ovom slučaju, kalibracija zvučnika napravljena s MCACC je onemogućena.

• Ovisno o ulaznom signalu i konfiguraciji zvučnika, Dolby Surround i DTS Neural:X načini koji proširuju 2-kanalne i 5.1-kanalne ulazne signale na 5.1-kanalne i 7.1-kanalne mogu se automatski odabrati.

SURR gumb (d)
Možete odabrati različite načine slušanja koji odgovaraju vašem ukusu. Postoje Dolby Digital, DTS-HD Master Audio i Stereo načini koje možete odabrati kako bi odgovarali ulaznom signalu, ili Dolby Surround i DTS Neural: X načini koji mogu proširiti 2-kanalne i 5.1-kanalne ulazne signale na 5.1 ili 7.1 kanala. Također možete uživati u originalnim surround načinima kao što su Ext. Stereo i Drama načini.

STEREO gumb (e)
Možete odabrati "Stereo" način za reprodukciju samo sa prednjih zvučnika i subwoofera.
Način slušanja zadnji put odabran za izvor pamti se za svaki od AUTO/DIRECT, SURR i STEREO gumba. Ako sadržaj koji reproducirate nije podržan načinom slušanja koji ste zadnji put odabrali, automatski se odabire način slušanja koji je standardan za taj sadržaj.
Pritisnite (f) više puta za prebacivanje prikaza glavne jedinice sljedećim redoslijedom:

Mrežne funkcije

Mrežne usluge

1. Prebacite ulaz na TV-u na onaj koji je dodijeljen jedinici.
2. Pritisnite NET za prikaz zaslona popisa mrežnih usluga.

3. Odaberite stavku pomoću kursora daljinskog upravljača i pritisnite ENTER za potvrdu odabira (a). Za povratak na prethodni zaslon, pritisnite (b).

Internet Radio
Kada je ova jedinica povezana s mrežom, možete slušati TuneIn ili druge unaprijed registrirane usluge internetskog radija. Nakon odabira željene usluge, slijedite upute na zaslonu, koristeći kursore za odabir radio postaja i programa, a zatim pritisnite ENTER za reprodukciju. Reprodukcija započinje kada se prikaže 100% za međuspremnik.

Glazbeni poslužitelj
Možete reproducirati glazbene datoteke pohranjene na računalima ili NAS uređajima sukladnima s kućnom mrežom koji su povezani na istu mrežu kao i ova jedinica. Odaberite poslužitelj pomoću kursora, odaberite željenu glazbenu datoteku i pritisnite ENTER za pokretanje reprodukcije. Reprodukcija započinje kada se prikaže 100% za međuspremnik.
Napomene:

• Mrežne usluge postaju odabirljive nakon pokretanja mreže čak i ako se prvo ne mogu odabrati.
• Funkcionalnost se može uvesti ažuriranjima firmvera i pružatelji usluga mogu prestati pružati usluge, što znači da neke mrežne usluge i sadržaj možda neće biti dostupni u budućnosti. Nadalje, dostupne usluge mogu se razlikovati ovisno o vašem mjestu stanovanja.

USB
Reproducirajte glazbene datoteke na USB uređaju za pohranu.

• Rad se ne može jamčiti za sve USB uređaje za pohranu.

1. Prebacite ulaz na TV-u na onaj koji je dodijeljen jedinici.
2. Uključite USB uređaj za pohranu s glazbenim datotekama u USB priključak na prednjoj strani jedinice.
3. Pritisnite USB na daljinskom upravljaču.
4. Odaberite željenu mapu ili glazbenu datoteku pomoću kursora daljinskog upravljača i pritisnite ENTER za potvrdu i pokretanje reprodukcije (a).

• Ova jedinica može koristiti USB uređaje za pohranu koji su u skladu sa standardom klase USB uređaja za masovnu pohranu. Jedinica je također kompatibilna s USB uređajima za pohranu koji koriste formate datotečnog sustava FAT16 ili FAT32.

AirPlay
Bežično možete uživati u glazbenim datotekama na iPhone ®u, iPod touch ®u ili iPad ®u koji su povezani na istu pristupnu točku kao i ova jedinica.

• Ažurirajte verziju OS-a na svom iOS uređaju na najnoviju verziju.

1. Povežite iOS uređaj s pristupnom točkom.
2. Pritisnite NET.
3. Dodirnite ikonu AirPlay u kontrolnom centru iOS uređaja i odaberite ovu jedinicu s popisa prikazanih uređaja te dodirnite "Gotovo".
4. Reproducirajte glazbene datoteke na iOS uređaju.

• Zadani status je da je značajka Network Standby uključena, pa kada izvršite korake 3 i 4 gore, ova se jedinica automatski uključuje i ulaz se prebacuje na "NET". Kako biste smanjili količinu energije potrošenu u stanju mirovanja, pritisnite gumb na daljinskom upravljaču, a zatim u prikazanom izborniku Home postavite "System Setup" – "Hardware" – "Power Management" – "Network Standby" na "Off".
• Zbog karakteristika bežične tehnologije AirPlay, zvuk koji se proizvodi na ovoj jedinici može malo kasniti za zvukom koji se reproducira na uređaju s omogućenom značajkom AirPlay.

Također možete reproducirati glazbene datoteke na računalu pomoću iTunesa (verzija 10.2 ili novija). Prije rada, provjerite jesu li ova jedinica i računalo povezani na istu mrežu, a zatim pritisnite NET na ovoj jedinici. Zatim kliknite ikonu AirPlay u iTunesu, odaberite ovu jedinicu s popisa prikazanih uređaja i započnite reprodukciju glazbene datoteke.

BLUETOOTH ® reprodukcija
Uparivanje

1. Kada pritisnete BT AUDIO na daljinskom upravljaču, na zaslonu ove jedinice prikazuje se "Now Pairing..." (Sada se uparuje...) i omogućen je način uparivanja.

2. Omogućite (uključite) funkciju BLUETOOTH uređaja s omogućenom funkcijom BLUETOOTH, a zatim odaberite ovu jedinicu između prikazanih uređaja. Ako se zatraži lozinka, unesite "0000".

• Za povezivanje drugog uređaja s omogućenom funkcijom BLUETOOTH, pritisnite i držite BT AUDIO dok se ne prikaže "Now Pairing..." (Sada se uparuje...), a zatim izvršite korak 2 gore. Ova jedinica može pohraniti podatke do 8 uparenih uređaja.
• Područje pokrivenosti je 15 metara (48 stopa). Imajte na umu da veza nije uvijek zajamčena sa svim uređajima s omogućenom funkcijom BLUETOOTH.

Reprodukcija

1. Kada je jedinica uključena, povežite uređaj s omogućenom funkcijom BLUETOOTH.
2. Birač ulaza ove jedinice automatski će se prebaciti na "BT AUDIO".
3. Reproducirajte glazbu. Povećajte glasnoću uređaja s omogućenom funkcijom BLUETOOTH na odgovarajuću razinu.

• Zbog karakteristika bežične tehnologije BLUETOOTH, zvuk koji se proizvodi na ovoj jedinici može malo kasniti za zvukom koji se reproducira na uređaju s omogućenom funkcijom BLUETOOTH.

Ostalo

Slušanje radija

1. Pritisnite TUNER (a) na daljinskom upravljaču više puta da biste odabrali "AM" ili "FM" na zaslonu.
2. Pritisnite MODE (c) na daljinskom upravljaču tako da se na zaslonu prikaže "TunMode: Auto".
3. Kada pritisnete gumbe kursora / (b) na daljinskom upravljaču, automatsko ugađanje započinje i pretraživanje se zaustavlja kada se pronađe postaja. Kada se podesi na radio postaju, indikator "TUNED" na zaslonu svijetli.

Možete unaprijed postaviti do 40 postaja.

1. Ugodite AM/FM radio postaju koju želite registrirati.
2. Pritisnite +Fav (d) na daljinskom upravljaču tako da unaprijed postavljeni broj na zaslonu zatreperi.
3. Dok unaprijed postavljeni broj treperi (oko 8 sekundi), više puta pritisnite gumbe kursora / (b) na daljinskom upravljaču kako biste odabrali broj između 1 i 40.
4. Ponovno pritisnite +Fav (d) na daljinskom upravljaču da biste registrirali postaju. Kada se registrira, unaprijed postavljeni broj prestaje treperiti. Da biste odabrali unaprijed postavljenu radio postaju, pritisnite gumbe kursora / (b) na daljinskom upravljaču.

• Da biste izbrisali unaprijed postavljenu postaju, pritisnite gumbe kursora / (b) na daljinskom upravljaču da biste odabrali unaprijed postavljeni broj koji želite izbrisati, pritisnite +Fav (d) na daljinskom upravljaču, a zatim pritisnite CLEAR (e) dok unaprijed postavljeni broj treperi. Kada se izbriše, broj na zaslonu se gasi.

Postavljanje koraka frekvencije
Pritisnite gumb na daljinskom upravljaču da biste odabrali "System Setup" – "Miscellaneous" – "Tuner" – "AM/FM Frequency Step" ili "AM Frequency Step" i odaberite korak frekvencije za vaše područje. Za tajvanske modele, postavka je "10 kHz / 0.2 MHz" u trenutku kupnje. Promijenite je na "9 kHz / 0.05 MHz". Imajte na umu da se, kada se ova postavka promijeni, brišu sve radijske postavke.

Višezonsko
Postavke su potrebne ako ste spojili zvučnike u zasebnoj sobi (ZONE 2) pomoću kablova zvučnika. Ako niste napravili Multi Zone postavke u Initial Setup, pritisnite gumb na daljinskom upravljaču i napravite postavke u System Setup kojem se pristupa s početnog zaslona koji se prikazuje. Odaberite "Zone 2" u "System Setup" – "Speaker" – "Configuration" – "Zone Speaker".

Reproduciraj

1. Dok držite MODE (a) na daljinskom upravljaču, pritisnite ZONE 2 (b) 3 ili više sekundi dok indikator daljinskog upravljača ne zatreperi dvaput.
   • 0 Daljinski upravljač se prebacuje u način rada za upravljanje ZONOM 2.
     Da biste vratili daljinski upravljač u glavni način upravljanja sobom: Dok držite MODE (a) na daljinskom upravljaču, pritisnite MAIN (c) 3 sekunde ili više dok indikator daljinskog upravljača ne zatreperi jednom.
2. Usmjerite daljinski upravljač prema glavnoj jedinici i pritisnite Í (d). "Z2" svijetli na zaslonu glavne jedinice.

3. Pritisnite gumb za odabir ulaza (e) ulaza koji će se reproducirati u zasebnoj sobi. Na glavnoj jedinici, nakon pritiska na ZONE 2-CONTROL, unutar 8 sekundi okrenite brojčanik INPUT SELECTOR da biste odabrali ulaz koji će se reproducirati u zasebnoj sobi.
   • Možete odabrati samo iste ulaze za glavnu sobu i zasebnu sobu s odabirom ulaza "NET" ili "BLUETOOTH" ili "USB". Ako imate "NET" odabran u glavnoj sobi, a zatim odaberete "USB" u zasebnoj sobi, glavna soba se također prebacuje na "USB". Ne možete odabrati različite postaje za glavnu sobu i zasebnu sobu s AM/FM radiom.

4. Podešavanje glasnoće vrši se na pretpojačalu za zasebnu sobu kada je spojeno putem ZONE 2 LINE OUT. Prilikom izlaza iz ZONE zvučnika, podesite s VOL+/– na daljinskom upravljaču. Za upravljanje na glavnoj jedinici, pritisnite ZONE 2-CONTROL i podesite s upravljačem MASTER VOLUME unutar 8 sekundi.

• Ako je ZONE 2 uključen, potrošnja energije tijekom stanja čekanja postaje veća od normalne.

Za isključivanje funkcije
Pritisnite dok ste u načinu upravljanja ZONOM 2 na daljinskom upravljaču. Alternativno, pritisnite ZONE 2-ON/OFF na glavnoj jedinici.

Reprodukcija samo u ZONE 2
Ako jedinicu prebacite u stanje čekanja tijekom reprodukcije u više zona, indikator Z2 se prigušuje i način reprodukcije se prebacuje na reprodukciju samo u zasebnoj sobi. Postavljanje ZONE 2 na uključeno dok je ova jedinica u stanju čekanja također će prebaciti način reprodukcije na istu postavku.

AV Adjust
Pritiskom na na daljinskom upravljaču tijekom reprodukcije, možete podesiti često korištene postavke, kao što su prebacivanje zvučnika i podešavanje kvalitete zvuka, pomoću izbornika na zaslonu. Odaberite stavku s kursorima daljinskog upravljača i pritisnite ENTER da biste potvrdili svoj odabir. Da biste se vratili na prethodni zaslon, pritisnite . Imajte na umu da nema zaslona na TV zaslonu kada je odabir ulaza "CD", "TV", "PHONO", "FM" ili "AM", pa slijedite zaslon glavne jedinice tijekom izvođenja operacija.

"Tone": Moguće je pojačati ili umjeriti bas i visoke tonove.
"Other": Omogućuje vam izradu različitih postavki.

• "Sound Delay": Ako video kasni za zvukom, možete odgoditi zvuk da biste nadoknadili razmak.
• "Sound Retriever": Poboljšajte kvalitetu komprimiranog zvuka.
• "Speakers": Možete prebaciti izlaz na surround stražnje zvučnike i visinske zvučnike i prebaciti izlaz za zvučnike A/B.

Početna stranica
Kada pritisnete na daljinskom upravljaču, prikazuje se Početna stranica i možete napraviti postavke u raznim izbornicima. Odaberite stavku s kursorima daljinskog upravljača i pritisnite ENTER da biste potvrdili svoj odabir. Da biste se vratili na prethodni zaslon, pritisnite .

"System Setup": Napredne postavke koje vam pružaju još bolje iskustvo.
"MCACC": Postavite zvučnike automatski ili napravite željene promjene na ekvilizatoru.
"Network/Bluetooth": Napravite postavke Wi-Fi veze ili postavke povezane s BLUETOOTH.

Kada jedinica radi pogrešno (ponovno postavljanje ove jedinice)
Ponovno pokretanje jedinice može pomoći da radi lakše. Za ponovno pokretanje jedinice, prebacite je u stanje čekanja, a zatim pritisnite STANDBY/ON na glavnoj jedinici najmanje 5 sekundi. (Postavke jedinice će se zadržati.) Ako nema poboljšanja čak i nakon ponovnog pokretanja jedinice, pokušajte isključiti i ponovno spojiti kablove za napajanje jedinice i spojene opreme. Kada još uvijek nema poboljšanja, ponovno postavljanje jedinice na stanje u trenutku isporuke može riješiti problem. Ako ponovno postavite status jedinice, vaše postavke će se vratiti na zadane. Zabilježite ih prije operacije u nastavku.

Kako ponovno postaviti jedinicu

1. Dok držite AUTO/DIRECT na glavnoj jedinici, pritisnite STANDBY/ON na glavnoj jedinici.
2. 2. "Clear" se pojavljuje na zaslonu i jedinica se vraća u stanje čekanja. Nemojte isključivati kabel za napajanje dok "Clear" ne nestane sa zaslona.
   Da biste ponovno postavili daljinski upravljač, dok držite MODE, pritisnite dok indikator daljinskog upravljača ne zatreperi dvaput (oko 3 sekunde).

Nazivi dijelova

Prednja ploča

1. Gumb INPUT SELECTOR: prebacuje ulaz koji će se reproducirati.
2. Pokazatelj MCACC: svijetli kada ste omogućili kalibraciju zvučnika napravljenu pomoću MCACC.
3. Pokazatelj FL OFF: svijetli kada ste više puta pritisnuli DIMMER kako biste isključili zaslon.
4. Gumb DIMMER: prebacuje svjetlinu zaslona.
5. Gumb ZONE 2-ON/OFF: uključuje/isključuje funkciju više zona.
6. Gumb ZONE 2-CONTROL: upravlja funkcijom više zona.
7. Gumb HOME MENU: prikazuje početni zaslon.
8. Zaslon
9. Gumbi kursora (TUNE / PRESET gumb) i gumb ENTER: odaberite stavku pomoću kursora i pritisnite ENTER za potvrdu odabira. Kada koristite TUNER, odaberite frekvenciju pomoću TUNE, ili odaberite unaprijed postavljene stanice pomoću PRESET.
10. Pokazatelj NETWORK: Kada je uređaj uključen, svijetli kada je "NET" odabran pomoću birača ulaza i uređaj je povezan s mrežom. Ako je uređaj u stanju čekanja, svijetli kada su omogućene funkcije kao što su HDMI CEC i mrežno stanje čekanja. Međutim, ne svijetli kada je ZONE 2 uključen.

11. Pokazatelj WIRELESS: svijetli kada je uređaj povezan na bežičnu mrežu.
12. Senzor daljinskog upravljača
13. .RETURN gumb: vraća zaslon u prethodno stanje.
14. .MASTER VOLUME: omogućuje podešavanje glasnoće.
15. Gumb STANDBY/ON: uključuje uređaj ili ga prebacuje u stanje čekanja.
16. Priključak PHONES: priključuju se stereo slušalice sa standardnim utikačem (1/4 inča ili ø6,3 mm).
17. Priključak MCACC SETUP MIC: priključuje se isporučeni mikrofon za postavljanje zvučnika.
18. Gumb za način slušanja: odaberite način slušanja.
19. Gumb SOUND RETRIEVER: uključuje/isključuje funkciju Sound Retriever koja pruža bolju kvalitetu zvuka za komprimirani zvuk.
20. Gumb PURE DIRECT: prebacuje na način Pure Direct.
21. USB priključak: priključuje se USB uređaj za pohranu kako bi se mogle reproducirati glazbene datoteke pohranjene u njemu. Također možete napajati (5V/1A) USB uređaje pomoću USB kabela.
22. AUDIO priključak AUX INPUT: možete reproducirati zvuk s vanjskog uređaja spajanjem pomoću stereo mini utikača.
23. HDMI priključak AUX INPUT: povežite se s video kamerom itd. pomoću HDMI kabela.

Stražnja ploča

1. DIGITAL IN OPTICAL/COAXIAL priključci: ulazni TV ili AV komponente digitalnih audio signala s digitalnim optičkim kabelom ili digitalnim koaksijalnim kabelom.
2. ANTENNA AM LOOP/FM 75Ω priključak: isporučene antene su spojene.
3. VIDEO IN priključci: ulazni AV komponente video signala s analognim video kabelom.
4. COMPONENT VIDEO IN priključci: ulazni AV komponentni video signali s komponentnim video kabelom.
5. Mrežni priključak NETWORK: povežite se s mrežom Ethernet kabelom.
6. HDMI OUT priključci: prenose video signale i audio signale s HDMI kabelom spojenim na monitor kao što je TV ili projektor.
7. HDMI IN priključci: prenose video signale i audio signale s HDMI kabelom spojenim na AV komponentu.

8. Bežična antena: koristi se za Wi-Fi vezu ili kada koristite uređaj s omogućenim BLUETOOTH-om. Podesite njihove kutove prema statusu veze.
9. Kabel za napajanje (sjevernoamerički, europski, australski i azijski modeli) AC IN (tajvanski modeli): spojen je isporučeni kabel za napajanje.
10. SIGNAL GND priključak: spojen je uzemljivački kabel gramofona.
11. AUDIO IN priključci: ulazni AV komponentni audio signal s analognim audio kabelom.
12. Priključci SPEAKERS: spojite zvučnike s kabelima za zvučnike. (Sjevernoamerički modeli kompatibilni su s banana utikačima.)
13. Priključak ZONE 2 LINE OUT: izlazni audio signali s analognim audio kabelom na pretpojačalo u zasebnoj prostoriji (ZONE 2).
14. Priključak SUBWOOFER PRE OUT: spojite aktivni subwoofer s kabelom za subwoofer. Mogu se spojiti do dva aktivna subwoofera. Isti signal se izlazi iz svakog od priključaka SUBWOOFER PRE OUT.

Daljinski upravljač

1. gumb: uključuje uređaj ili ga prebacuje u stanje čekanja.
2. Gumbi za odabir ulaza: odaberite ulaz koji će se reproducirati. Koristite gumbe u 3 da biste odabrali "STRM BOX", "AUX" ili "PHONO".
3. gumb: ulazni izvor koji se reproducira prebacuje se svaki put kada pritisnete jedan od ovih gumba.
4. (AV ADJUST) gumb: možete izvršiti uobičajene postavke na TV zaslonu.
5. Gumbi kursora i gumb ENTER: odaberite stavku s kurzorima i pritisnite ENTER za potvrdu odabira.
6. gumb: prikazuje početni zaslon.
7. Gumbi za glasnoću: omogućuju podešavanje glasnoće. Ovaj gumb također poništava isključivanje zvuka.
8. gumb: privremeno isključuje zvuk. Ponovno pritisnite za poništavanje isključivanja zvuka.
9. Gumbi LISTENING MODE: omogućuju odabir načina slušanja. MAIN/ZONE 2 gumbi: upravljaju funkcijom više zona. (Gumb ZONE 3 ne koristi se s ovim uređajem.)
10. Gumb Play: koristi se za operacije reprodukcije pri reprodukciji Music Servera ili USB-a.
11. gumb: koristi se za operacije ponavljanja ili nasumične reprodukcije pri reprodukciji Music Servera ili USB-a. CLEAR gumb: briše sve znakove koje ste unijeli prilikom unosa teksta na TV zaslonu.
12. (STATUS) gumb: prebacuje informacije na zaslonu.
13. gumb: vraća zaslon u prethodno stanje.
14. Gumb MODE: prebacuje ugađanje na stanicu između automatskog ugađanja i ručnog ugađanja.
15. +Fav gumb: registrira radio stanicu.


Zaslon

1. To može svijetliti prilikom izvođenja operacija s biračem ulaza "NET", "USB".
2. Svijetli u sljedećim uvjetima.
   Z2: Kada je ZONE 2 uključen.
   : Kada je povezan putem BLUETOOTH-a.
   : Kada je povezan putem Wi-Fi mreže.
   NET: Kada je "NET" odabran s biračem ulaza i uređaj je povezan s mrežom. Treptat će ako veza s mrežom nije ispravna. USB: Kada je "USB" odabran s biračem ulaza i uređaj je povezan putem USB-a i odabran je USB uređaj. Treperi ako USB nije ispravno spojen. HDMI: Kada se unose HDMI signali i odabran je HDMI ulaz. DIGITAL: Kada se unose digitalni signali i odabran je digitalni ulaz.
3. Svijetli ovisno o vrsti ulaznih digitalnih audio signala i načinu slušanja.
4. Svijetli u sljedećim uvjetima. RDS (europski, australski i azijski modeli): Primanje RDS emitiranja. TUNED: Primanje AM/FM radija. STEREO: Primanje FM stereo signala. SLEEP: Kada je postavljen mjerač vremena za spavanje. AUTO STBY: Automatsko stanje čekanja je uključeno.
5. Svijetli trenutno odabrani sustav zvučnika.
6. Svijetli kada su spojene slušalice.
7. Treperi kada je isključivanje zvuka uključeno.
8. Prikazuje razne informacije o ulaznim signalima.
9. Svijetli prilikom podešavanja glasnoće.
10. Prikaz zvučnika/kanala: prikazuje izlazni kanal koji odgovara odabranom načinu slušanja.

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Pioneer VSX-1131 Priručnik

Dostupni jezici
