Pioneer VSX-1131 -käyttöohje

Pakkauksen sisältö

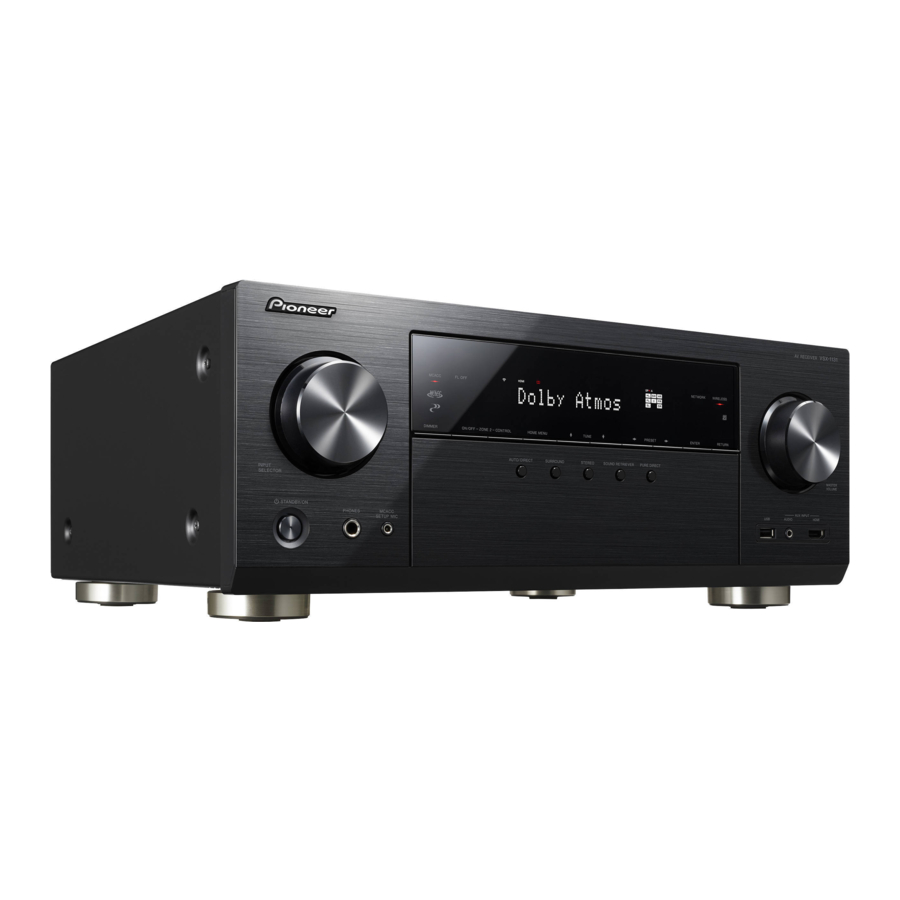

1. Pääyksikkö
2. Kaukosäädin (RC-914R) ×1, paristot (AAA/R03) ×2
3. Sisätiloihin tarkoitettu FM-antenni ×1
4. AM-silmukka-antenni ×1
5. Kaiuttimien asetusmikrofoni ×1
6. Virtajohto ×1

Pääominaisuudet

Tämä yksikkö on kytketty television ja AV-komponenttien väliin. Toistaaksesi, valitse lähde tulovalitsimella. Voit liittää tähän yksikköön 7.1-kanavaiset kaiuttimet, 7 kanavaa 170 W (6 ohmia, 1 kHz, 0,9 % THD) (Pohjois-Amerikan mallit) / 160 W (6 ohmia, 1 kHz, 1 % THD) (Euroopan, Australian, Aasian ja Taiwanin mallit) per kanava sekä virtalähteen subwoofer-esilähtöliitäntä.

• Tukee toistoa Dolby Atmos -muodossa, joka tarjoaa 360e-äänen sijoittelun
• HDMI-liitäntä tukee 4K-videotuloa ja -lähtöä. Liitännät IN1–3 ja OUT MAIN/SUB tukevat HDCP2.2:ta
• HDMI CEC -toiminto: Ohjaa ominaisuuksia, kuten tulon vaihdon linkittämistä tulovalitsimen ja CEC-standardin mukaisten toistimien kanssa, äänen ulostulon ja äänenvoimakkuuden vaihtamista CEC-yhteensopivan television kaukosäätimellä ja tämän yksikön automaattista siirtämistä valmiustilaan, kun televisio sammutetaan
• HDMI Standby Through: AV-komponenttien video- ja audiosignaalit voidaan lähettää televisioon, vaikka tämä yksikkö olisi valmiustilassa
• ARC: Yhteys ARC-yhteensopivaan televisioon on valmis yhdellä HDMI-kaapelilla
• Helppo alkuasennus käyttämällä näytön ohjeita ja On-Screen Display (OSD) -näyttöä, joka näyttää toiminnot televisiossa
• Internetradio ja AirPlay langallisen LAN- tai Wi-Fi (langattoman LAN) -verkon kautta ja verkko-ominaisuudet, kuten Music Server, joka mahdollistaa PC:n musiikkitiedostojen toiston, USB-toiston sekä muut toisto-ominaisuudet, kuten AM/FM-radio ja BLUETOOTH ® -toisto
• Music Serverin ja USB:n tukemat toistomuodot sisältävät WAV-, FLAC- ja DSD-teräväpiirtolähteet
• Multi-zone Connection, jonka avulla voit toistaa ääntä päähuoneessa ja kuunnella sitä erillisessä huoneessa (ZONE 2)
• Voit liittää kaiutin B -järjestelmän
• Aiomme tarjota tukea DTS:X-äänimuodolle tämän yksikön laiteohjelmistopäivityksen kautta. Katso lisätietoja kotisivuiltamme.

  Liitä kaiuttimet, joiden impedanssi on 6 Ω - 16 Ω. Virtajohto on kytkettävä vasta, kun kaikki muut kaapelit on kytketty.
  • Emme ota vastuuta vahingoista, jotka johtuvat muiden yritysten valmistamien laitteiden liittämisestä.

Liittäminen

Valitse kaiutinasettelu

1. Etukaiuttimet
2. Etukaiuttimet
3. Keskikaiutin
4. Surround-kaiuttimet
5. Surround-kaiuttimet
6. Aktiivinen subwoofer

5.1-kanavajärjestelmälle
Tämä on 5.1-kanavajärjestelmä, joka on perussurround-järjestelmä. Etukaiuttimet toistavat etuosan stereoääntä ja keskikaiutin toistaa keskiosan ääntä, kuten dialogeja ja laulua. Surround-kaiuttimet luovat takaäänen. Aktiivinen subwoofer toistaa bassotaajuudet ja luo täyteläisen äänikentän. Etukaiuttimien tulisi olla korvan korkeudella, kun taas surround-kaiuttimien tulisi olla hieman korvan yläpuolella. Keskikaiutin tulisi asettaa kuuntelupaikkaa kohti. Sijoita aktiivinen subwoofer etuosaa kohti. Sen sijoittaminen keskikaiuttimen ja etukaiuttimen väliin antaa sinulle luonnollisen äänen jopa musiikkia soitettaessa.

• Etukaiuttimet, keskikaiutin ja surround-kaiuttimet lasketaan 5 kanavaksi ja aktiivinen subwoofer lasketaan 0,1 kanavaksi, mikä antaa meille nimen 5.1ch-järjestelmä.

Siirry kohtaan "Liittäminen"

Kaiutin B -järjestelmä
5.1-kanavajärjestelmässä voit liittää yhden etukaiutinsarjan lisää käytettäväksi kaiutin B -järjestelmänä. Tässä tilassa 5.1-kanavajärjestelmästä tulee kaiutin A -järjestelmä ja voit vaihtaa saman äänen toistettavaksi A:sta, B:stä tai A+B:stä. Kaiuttimista B ei ole lähtöä, jos vyöhykekaiutinliitäntää käytetään.

Siirry kohtaan "Liittäminen"

7.1-kanavajärjestelmälle (surround-takakaiuttimilla)
Tämä on järjestelmä, jossa on surround-takakaiuttimet lisättynä perus 5.1-kanavajärjestelmään. Surround-takakaiuttimien liittäminen parantaa takaäänikentän luoman äänen ympäröintiä ja yhdistettävyyttä sekä tarjoaa aidomman äänikentän. Voit valita Dolby Atmos -kuuntelutilan, joka toteuttaa uusimman 3D-surround-äänen, kun tulomuoto on Dolby Atmos. Muilla kuin Dolby Atmos -muodoilla voit silti luoda äänikentän toistamalla ääntä surround-takakaiuttimista, kun valitset Dolby Surround -kuuntelutilan. Optimaalinen sijoitus surround-takakaiuttimille on korvan korkeudella. Sijoita surround-kaiuttimet hieman eteenpäin kuin 5.1-kanavajärjestelmässä.

• Jos asennukseen sisältyy surround-takakaiuttimet, surround-kaiuttimet vaaditaan.

Siirry kohtaan "Liittäminen"

Kaiutin B -järjestelmä
7.1-kanavajärjestelmässä (surround-takakaiuttimilla) voit liittää yhden etukaiutinsarjan lisää käytettäväksi kaiutin B -järjestelmänä. Tässä tilassa 7.1-kanavajärjestelmästä tulee kaiutin A -järjestelmä ja voit vaihtaa saman äänen toistettavaksi A:sta, B:stä tai A+B:stä. Huomaa, että ääntä ei tule surround-takakaiuttimesta, kun A+B on valittuna. Kaiuttimista B ei ole lähtöä, jos vyöhykekaiutinliitäntää käytetään.

Siirry kohtaan "Liittäminen"

7.1-kanavajärjestelmälle (korkeuskaiutin-A:lla)
Tämä on perus 5.1-kanavajärjestelmä, johon on lisätty korkeuskaiuttimet, joko etukorkeat kaiuttimet tai takakorkeat kaiuttimet. Valitse asennettavat kaiuttimet huoneen ympäristön mukaan. Voit valita Dolby Atmos -kuuntelutilan (5.1.2-kanavatoisto), joka toteuttaa uusimman 3D-surround-äänen, mukaan lukien yläpuolelta tulevat äänet, kun tulomuoto on Dolby Atmos. Muilla kuin Dolby Atmos -muodoilla voit silti luoda äänikentän toistamalla ääntä korkeuskaiuttimista, kun valitset Dolby Surround -kuuntelutilan. Etukorkeiden kaiuttimien tai takakorkeiden kaiuttimien tulisi sijaita vähintään 0,9 m etukaiuttimia korkeammalla. Etukorkeat kaiuttimet tulisi sijoittaa suoraan etukaiuttimien yläpuolelle ja takakorkeiden kaiuttimien välisen etäisyyden tulisi vastata etukaiuttimien välistä etäisyyttä. Molemmat tulisi asettaa kuuntelupaikkaa kohti.

Siirry kohtaan "Liittäminen"

7.1-kanavajärjestelmälle (korkeuskaiutin-B:llä)
Tämä on perus 5.1-kanavajärjestelmä, joka käyttää kattokaiuttimia, esimerkiksi korkeuskaiuttimien lisäksi, joko yläetukaiuttimina, yläkeskikaiuttimina tai ylätakakaiuttimina. Valitse asennettavat kaiuttimet huoneen ympäristön mukaan. Voit valita Dolby Atmos -kuuntelutilan (5.1.2-kanavatoisto), joka toteuttaa uusimman 3D-surround-äänen, mukaan lukien yläpuolelta tulevat äänet, kun tulomuoto on Dolby Atmos. Muilla kuin Dolby Atmos -muodoilla voit silti luoda äänikentän toistamalla ääntä korkeuskaiuttimista, kun valitset Dolby Surround -kuuntelutilan. Sovita yläetukaiuttimet kattoon istuma-asennon etupuolelle, yläkeskikaiuttimet kattoon suoraan istuma-asennon yläpuolelle ja ylätakakaiuttimet kattoon istuma-asennon taakse. Kunkin parin välisen etäisyyden tulisi vastata kahden etukaiuttimen välistä etäisyyttä.

• Dolby Laboratories suosittelee tämän tyyppisten korkeuskaiuttimien sijoittamista parhaan Dolby Atmos -efektin saavuttamiseksi.

Siirry kohtaan "Liittäminen"

7.1-kanavajärjestelmälle (korkeuskaiuttimilla-C)
Tämä on perus 5.1-kanavajärjestelmä, joka käyttää Dolby-yhteensopivia kaiuttimia, joihin on lisätty korkeuskaiuttimet, joko Dolby-yhteensopivat kaiuttimet (etu) tai Dolby-yhteensopivat kaiuttimet (surround) tai Dolby-yhteensopivat kaiuttimet (surround-taka). Valitse asennettavat kaiuttimet huoneen ympäristön mukaan. Dolby-yhteensopivat kaiuttimet ovat erityisiä kaiuttimia, jotka on suunniteltu osoittamaan kattoon, jotta ääni kuuluu katosta ponnahdettuaan niin, että ääni näyttää tulevan yläpuolelta. Voit valita Dolby Atmos -kuuntelutilan (5.1.2-kanavatoisto), joka toteuttaa uusimman 3D-surround-äänen, mukaan lukien yläpuolelta tulevat äänet, kun tulomuoto on Dolby Atmos. Muilla kuin Dolby Atmos -muodoilla voit silti luoda äänikentän toistamalla ääntä korkeuskaiuttimista, kun valitset Dolby Surround -kuuntelutilan. Sijoita ne joko etukaiuttimien yläpuolelle tai surround-kaiuttimien yläpuolelle tai surround-takakaiuttimien yläpuolelle. Jos ne on integroitu Dolby-yhteensopiviin kaiuttimiin, aseta etukaiuttimien, surround-kaiuttimien tai surround-takakaiuttimien tilalle.

Siirry kohtaan "Liittäminen"

Kaiuttimien kaksoisvahvistukseen
Etukaiuttimet, jotka tukevat kaksoisvahvistusta, on mahdollista liittää parantamaan basson ja diskantin laatua. Tällä liitännällä käytettävissä oleva kanavien enimmäismäärä on 5.1, koska kaksoisvahvistuskaiuttimet tarvitsevat yhden vahvistimen diskanttiliitännöille ja yhden vahvistimen bassokaiutinliitännöille. Kaiuttimien tehosteet ja sijoittelut ovat samat kuin 5.1-kanavasuunnitelmassa, jossa ei käytetä kaksoisvahvistuskaiuttimia.

Siirry kohtaan "Liittäminen"

Liitä kaiuttimet

1. Kaiutinkaapeli
2. Subwoofer-kaapeli

jos kyseessä on:

Liitä 5.1-kanavajärjestelmä. Jos käytössä on 7.1-kanavajärjestelmä (takakaiuttimilla), liitä myös ja . Jopa kaksi aktiivista subwooferia voidaan liittää. Sama signaali tulee jokaisesta SUBWOOFER-liitännästä. Tällä liitännällä voit liittää vielä yhden etukaiutinparin käytettäväksi Kaiutin B -järjestelmänä. Vaihda kaiuttimia A/B AV Adjust -toiminnolla. Huomaa, että takakaiuttimista ei tule ääntä, kun A+B on valittuna.

Asennus

• Liittämäsi kaiutinkokoonpanon asetukset on tehtävä "Full Auto MCACC" -toiminnossa kohdassa Initial Setup (Alkuasetukset).


Varmista, että kaiuttimien paljaat johdot eivät pistä ulos kaiutinliittimistä liitettäessä. Jos kaiuttimien paljaat johdot koskettavat takapaneelia tai +- ja –-johdot koskettavat toisiaan, suojapiiri aktivoituu.

1. Kaiutinkaapeli
2. Subwoofer-kaapeli

jos kyseessä on:

Liitä . Jopa kaksi aktiivista subwooferia voidaan liittää. Sama signaali tulee jokaisesta SUBWOOFER-liitännästä.

• Näiden liitäntöjen lisäksi voit liittää myös takakaiuttimet ja . Voit kuitenkin toistaa ääntä vain yhdestä joukosta tai : kerrallaan. Kun molemmat on liitetty, voit valita, mitkä kaiuttimet priorisoidaan AV Adjust -toiminnolla.

Asennus

• Liittämäsi kaiutinkokoonpanon asetukset on tehtävä "Full Auto MCACC" -toiminnossa kohdassa Initial Setup (Alkuasetukset).


Varmista, että kaiuttimien paljaat johdot eivät pistä ulos kaiutinliittimistä liitettäessä. Jos kaiuttimien paljaat johdot koskettavat takapaneelia tai +- ja –-johdot koskettavat toisiaan, suojapiiri aktivoituu.

1. Kaiutinkaapeli
2. Subwoofer-kaapeli

jos kyseessä on:
Liitä Bi-Amping-liitännän kanssa yhteensopivat etukaiuttimet FRONT-liitäntöihin ja SURROUND BACK -liitäntöihin. Varmista, että poistat hyppysillan, joka on asennettu etukaiuttimien bassokaiutinliitäntöjen ja diskanttikaiutinliitäntöjen väliin. Jos kyseessä on Bi-Amping-liitäntä, katso kaiuttimiesi käyttöohjetta. Jopa kaksi aktiivista subwooferia voidaan liittää. Sama signaali tulee jokaisesta SUBWOOFER-liitännästä.

Asennus

• Bi-Amping-liitäntä edellyttää, että muutat joitain asetuksia. Valitse "Yes" (Kyllä) kohdassa "Bi-Amp" kohdassa "Full Auto MCACC" kohdassa Initial Setup (Alkuasetukset).


Varmista, että kaiuttimien paljaat johdot eivät pistä ulos kaiutinliittimistä liitettäessä. Jos kaiuttimien paljaat johdot koskettavat takapaneelia tai +- ja –-johdot koskettavat toisiaan, suojapiiri aktivoituu.

Liitä TV

1. HDMI-kaapeli

jos sinulla on: ARC TV
Tämä laite on liitetty TV:si ja AV-komponenttien väliin. Jos liität kaksi tai useampia AV-komponentteja, voit valita TV:ssä näytettävän videon ja tämän laitteen äänilähdön muuttamalla tulovalitsinta. Tässä näytetään liitännät TV:lle, joka tukee ARC (Audio Return Channel) -ominaisuutta. Liittämällä yhdellä HDMI-kaapelilla voit paitsi lähettää tämän laitteen videosyötteen TV:seen, myös toistaa TV:n äänen tämän laitteen kautta. Valitse TV:n HDMI IN -liitäntä, joka tukee ARC:ta, kun liität.

Asennus

• ARC-toiminnon käyttäminen edellyttää asetuksia. Valitse "Yes" (Kyllä) kohdassa "Audio Return Channel" kohdassa Initial Setup (Alkuasetukset).
• Katso TV:n käyttöohjeesta TV:n liitäntöjä ja asetuksia koskevat ohjeet.


Toinen TV tai projektori voidaan liittää HDMI OUT SUB -liitäntään. Tämä liitäntä ei tue ARC:ta. Lisätietoja videon lähettämisestä liitettyyn laitteeseen

1. HDMI-kaapeli
2. Digitaalinen optinen kaapeli

jos sinulla on: Non-ARC TV
Tämä laite on liitetty TV:si ja AV-komponenttien väliin. Jos liität kaksi tai useampia AV-komponentteja, voit valita TV:ssä näytettävän videon ja tämän laitteen äänilähdön muuttamalla tulovalitsinta. Tässä kuvataan liitännät TV:lle, joka ei tue ARC (Audio Return Channel) -ominaisuutta. Liittämällä sekä HDMI-kaapelilla että digitaalisella optisella kaapelilla voit paitsi lähettää tämän laitteen videosyötteen TV:seen, myös toistaa TV:n äänen tämän laitteen kautta.

• Liitäntää digitaalisella optisella kaapelilla ei tarvita, jos katsot televisiota kaapelidigiboksin (eli et käytä TV:seen sisäänrakennettua viritintä) kautta.


Toinen TV tai projektori voidaan liittää HDMI OUT SUB -liitäntään. Tämä liitäntä ei tue ARC:ta. Lisätietoja videon lähettämisestä liitettyyn laitteeseen

AV-komponenttien liittäminen

1. HDMI-kaapeli

jos sinulla on: HDMI AV-komponentteja
Tämä on esimerkki liitännästä AV-komponenttiin, jossa on HDMI-liitäntä. Jos liität AV-komponenttiin, joka on CEC-standardin (Consumer Electronics Control) mukainen, voit käyttää ominaisuuksia, kuten HDMI CEC -ominaisuutta, joka linkittyy tulovalitsimeen, ja HDMI Standby Through -ominaisuutta, jonka avulla voit toistaa videokuvaa ja ääntä AV-komponenteista televisiossa, vaikka tämä laite on valmiustilassa.

• Jos haluat toistaa 4K- tai 1080p-videota, käytä nopeaa HDMI-kaapelia. Lisäksi, jos haluat nauttia HDCP2.2-yhteensopivasta videosta, liitä HDMI IN1–IN3 -liitäntöihin.

Asetukset

• HDMI-asetukset vaaditaan HDMI CEC- ja HDMI Standby Through -ominaisuuksien käyttämiseen. Tee asetukset, kun kaikki liitännät on tehty.
• Jos haluat nauttia digitaalisesta surround-äänestä, mukaan lukien Dolby Digital, äänen ulostulon tulee olla asetettu "Bitstream output" (bittivirran ulostulo) kytketyssä Blu-ray Disc -soittimessa tai muussa laitteessa.


Voit liittää laitteen, kuten videokameran, etupaneelin AUX INPUT HDMI -liitäntään.

1. Komponenttivideokaapeli
2. Digitaalinen optinen kaapeli
3. Analoginen audiokaapeli

jos sinulla on: Ei-HDMI AV-komponentteja

Tämä on esimerkki liitännästä AV-komponenttiin, jossa ei ole HDMI-liitäntää. Tee liitännät AV-komponenttiin sen liitäntöjen mukaan. Kun videon sisääntuloliitäntä on BD/DVD-liitännässä, myös äänen sisääntuloliitännän tulisi olla BD/DVD-liitännöissä ja niin edelleen, jotta kytket videon sisääntuloliitännät liitäntöihin, joiden nimi on sama kuin äänen sisääntuloliitännät. Huomaa, että VIDEO IN -liitäntään tai COMPONENT VIDEO IN -liitäntöihin syötetyt videosignaalit muunnetaan HDMI-signaaleiksi ja lähetetään sitten HDMI OUT -liitännästä.

• Jos haluat nauttia digitaalisesta surround-toistosta esimerkiksi Dolby Digital -muodoissa, sinun on tehtävä liitäntä audiosignaaleille digitaalisella koaksiaalikaapelilla tai digitaalisella optisella kaapelilla.

Asetukset

• COMPONENT VIDEO IN -liitännät ovat yhteensopivia vain 480i- tai 576i-resoluution kanssa. Kun syötät videosignaaleja COMPONENT VIDEO IN -liitäntöihin, aseta soittimen ulostuloresoluutioksi 480i tai 576i. Valitse lomitus, jos 480i:lle jne. ei ole vaihtoehtoa. Jos soittimesi ei tue 480i- tai 576i-ulostuloa, käytä VIDEO IN -liitäntää.
• Jos haluat nauttia digitaalisesta surround-äänestä, mukaan lukien Dolby Digital, äänen ulostulon tulee olla asetettu "Bitstream output" (bittivirran ulostulo) kytketyssä Blu-ray Disc -soittimessa tai muussa laitteessa.

1. Digitaalinen koaksiaalikaapeli
2. Analoginen audiokaapeli

jos sinulla on: Audiokomponentteja
Esimerkki liitännästä audiokomponenttiin. Liitä CD-soitin digitaalisella koaksiaalikaapelilla tai analogisella audiokaapelilla. Voit myös liittää levysoittimen, jossa on MM-tyypin äänirasia, PHONO-liitäntään.

• Jos levysoittimessa on sisäänrakennettu äänenkorjain, liitä se toiseen AUDIO IN -liitäntään. Lisäksi, jos levysoitin käyttää MC-tyypin äänirasiaa, asenna MC-tyypin äänirasian kanssa yhteensopiva äänenkorjain laitteen ja levysoittimen väliin ja liitä sitten mihin tahansa muuhun AUDIO IN -liitäntään kuin PHONO-liitäntään.


Jos levysoittimessa on maadoitusjohto, liitä se tämän laitteen SIGNAL GND -liittimeen.

1. Analoginen audiokaapeli
2. Kaiutinkaapeli

Monivyöhykeliitäntä
Voit nauttia äänestä erillisessä huoneessa esimerkiksi toistamalla Blu-ray Disc -soitinta päähuoneessa (jossa tämä laite sijaitsee) ja kuuntelemalla internetradiota erillisessä huoneessa (ZONE 2).

• DSD- ja Dolby TrueHD -audiosignaaleja ei lähetetä ZONE 2:een, kun ne on valittu "NET"-tulovalitsimella.

Liitännät AV-komponentin kanssa
Kun lähetät ulkoisen AV-komponentin ääntä ZONE 2:een, sinun on tehtävä liitäntä analogisella audiokaapelilla.

ZONE 2 LINE OUT
On mahdollista toistaa 2-kanavaista lähdettä erillisessä huoneessa, kun päähuoneessa toistetaan 7.1-kanavaista lähdettä. Liitä laitteen ZONE 2 LINE OUT -liitännät ja erillisessä huoneessa olevan esivahvistimen LINE IN -liitännät analogisella audiokaapelilla.

ZONE SPEAKER
On mahdollista liittää kaiuttimet erilliseen huoneeseen ja toistaa 2-kanavaisia lähteitä.

• Voit toistaa enintään 5.1-kanavaisesti päähuoneessa ZONE 2 -toiston aikana. Kuuntelutiloja, kuten Dolby Atmos -tiloja, ei voi valita.
• Kaiuttimista B ei tule ääntä, jos Zone Speaker -liitäntää käytetään.

Asetukset

• Asetukset vaaditaan kohdassa Initial Setup (alkuasetukset), "Multi Zone Setup" (monivyöhykeasetukset) tämän ominaisuuden käyttämiseksi.

Muiden kaapeleiden liittäminen

Antenniliitäntä
Siirrä antennia ympäriinsä radiota soitettaessa löytääksesi parhaan vastaanoton tarjoavan paikan. Käytä piirustusnastaa tai vastaavaa kiinnittääksesi sisätilojen FM-antennin seinään.

AM-silmukka-antenni

Sisätilojen FM-antenni

(Pohjois-Amerikan ja Taiwanin mallit)

(Euroopan, Australian ja Aasian mallit)

Verkkoliitäntä
Liitä tämä laite verkkoon käyttämällä langallista LAN-verkkoa tai Wi-Fi-verkkoa (langaton LAN). Voit nauttia verkko-ominaisuuksista, kuten internetradiosta, musiikkipalvelimesta ja AirPlaysta, liittämällä laitteen verkkoon.
Jos liität langallisella LAN-verkolla, liitä Ethernet-kaapelilla NETWORK-porttiin kuvan osoittamalla tavalla. Jos haluat muodostaa yhteyden Wi-Fi-verkolla, valitse Initial Setup -kohdan (alkuasetukset) "Network Connection" -kohdassa (verkkoyhteys) "Wireless" (langaton), valitse haluamasi asetusmenetelmä ja määritä yhteys noudattamalla näytön ohjeita.

Virtajohdon liittäminen
Liitä virtajohto pistorasiaan, kun olet suorittanut kaikki muut liitännät.

• Taiwanilaisiin malleihin sisältyy irrotettavat virtajohdot. Liitä virtajohto laitteen AC IN -liitäntään ja liitä sitten pistorasiaan. Irrota aina ensin pistorasian puoli, kun irrotat virtajohdon.


Asennus

Virran kytkeminen ja alkuasennus

Alkuasennus käynnistyy automaattisesti
Kun kaikki liitännät on tehty, vaihda television tulo tähän yksikköön, aseta paristot kaukosäätimeen ja paina kytkeäksesi virran päälle. Kun käynnistät yksikön ensimmäisen kerran, alkuasennus näytetään automaattisesti televisiossa, jotta voit tehdä käynnistykseen tarvittavat asetukset yksinkertaisilla toiminnoilla näytön ohjeiden mukaisesti.
Nämä ohjeet opastavat sinut joidenkin kohteiden läpi, jotka sinun on tarkistettava etukäteen. Lue etukäteen, jotta asennus sujuu ongelmitta.

Käyttö
Valitse kohde kaukosäätimen kursoreilla ja paina ENTER (a). Palataksesi edelliseen näyttöön, paina (b).

Alkuasennuksen uusiminen
Jos lopetat toimenpiteen kesken tai haluat muuttaa alkuasennuksen aikana tehtyä asetusta, paina kaukosäätimessä, valitse "System Setup" – "Miscellaneous" – "Initial Setup" (Järjestelmäasetukset – Muut – Alkuasennus) aloitussivulta ja paina ENTER.

Täysi automaattinen MCACC
Aseta mukana toimitettu kaiuttimien asetusmikrofoni kuuntelupaikkaan, mittaa kaiuttimista lähetettävät testitaajuudet, jonka jälkeen yksikkö asettaa automaattisesti optimaalisen äänenvoimakkuuden jokaiselle kaiuttimelle, jakotaajuudet ja etäisyyden kuuntelupaikkaan. Tämä mahdollistaa myös huoneen akustisen ympäristön aiheuttaman vääristymän korjaamisen.

• Aseta kaiuttimien asetusmikrofoni korvan korkeudelle käyttämällä jalustaa tai vastaavaa.
• Subwooferin ääntä ei ehkä havaita, koska se on erittäin matalia taajuuksia. Aseta subwooferin äänenvoimakkuus yli puoleen.
• Kalibroinnin suorittaminen kestää useita minuutteja. Kaiuttimet lähettävät testitaajuutta suurella äänenvoimakkuudella mittauksen aikana, joten ole varovainen ympäristösi suhteen. Pidä huone mahdollisimman hiljaisena mittauksen aikana. Jos mittaus keskeytyy, sammuta kodinkoneet.

Lähdeliitäntä
Tarkista, että jokainen tulolähde on kytketty oikein. Seuraa ohjeita, valitse vahvistettava tulo, käynnistä valitun soittimen toisto ja varmista, että kuvat näkyvät televisiossa ja että ääni toistetaan.

Verkkoyhteys
Määritä Wi-Fi-yhteys tukiasemaan, kuten langattomaan LAN-reitittimeen. Wi-Fi-yhteyden muodostamiseen on kaksi tapaa: "Scan Networks" (Hae verkkoja): Hae tukiasemaa tältä yksiköltä. Selvitä tukiaseman SSID etukäteen. "Use iOS Device (iOS7 or later)" (Käytä iOS-laitetta (iOS7 tai uudempi)): Jaa iOS-laitteen Wi-Fi-asetukset tämän yksikön kanssa. Jos valitset "Scan Networks" (Hae verkkoja), on olemassa kaksi lisävaihtoehtoa yhteysmenetelmälle. Tarkista seuraavat asiat.

• "Enter Password" (Anna salasana): Anna tukiaseman salasana (tai avain) muodostaaksesi yhteyden.
• "Push Button" (Paina painiketta): Jos tukiasemassa on automaattinen yhteyspainike, voit muodostaa yhteyden ilman salasanaa.
• Jos tukiaseman SSID:tä ei näy, valitse SSID:t luettelevassa näytössä "Other..." (Muu...) kaukosäätimen kursoria käyttäen ja paina ENTER, jonka jälkeen seuraa näytön ohjeita.

Näppäimistön syöttö

Vaihtaaksesi isoista ja pienistä kirjaimista, valitse näytöltä "A/a" ja paina ENTER. Valitaksesi, peitetäänkö salasana merkillä " " vai näytetäänkö se selväkielisenä, paina +Fav kaukosäätimessä. Paina CLEAR poistaaksesi kaikki syöttömerkit.

• Näyttöön tulee vahvistusnäyttö, jossa pyydetään hyväksymään tietosuojakäytäntö verkon asetuksen aikana. Valitse "Yes" (Kyllä) ja paina ENTER ilmaistaksesi hyväksyntäsi.

Monialueen asennus
Kun haluat nauttia äänestä muussa kuin päähuoneessa, aseta äänilähdön menetelmä erilliselle huoneelle (ZONE2). Jos olet liittänyt kaiuttimet erilliseen huoneeseen kaiutinkaapelilla, valitse "Using AV Receiver" (AV-vahvistimen käyttö). Jos olet liittänyt esivahvistimen erilliseen huoneeseen analogisella audiokaapelilla, valitse "with External Premain Amplifier" (ulkoisella esivahvistimella).

Äänen paluukanava
Jos olet liittänyt television, joka tukee ARC:tä, valitse "Yes" (Kyllä). Tämän yksikön ARC-asetus kytkeytyy päälle ja voit kuunnella television ääntä tämän yksikön kautta.

HDMI-asetukset

HDMI CEC
Tee tämä asetus ottaaksesi käyttöön ohjaustoiminnon laitteille, jotka ovat CEC-standardin mukaisia. Tämä on asetettu automaattisesti päälle, jos olet valinnut "Yes" (Kyllä) kohdassa "Audio Return Channel" (Äänen paluukanava) alkuasennuksessa.
Paina painiketta kaukosäätimessä asettaaksesi TV-näytössä "System Setup" – "Hardware" – "HDMI" – "HDMI CEC" (Järjestelmäasetukset – Laitteisto – HDMI – HDMI CEC) -asetukseksi "On" (Päällä). Ota myös CEC-ohjaustoiminto käyttöön liittämässäsi CEC-laitteessa.

HDMI-valmiustilan läpivienti
Vaikka tämä yksikkö olisi valmiustilassa, AV-komponenttien tulosignaalit välitetään televisioon.

• "Auto" / "Auto (Eco)": Valitse yksi näistä asetuksista, kun liitetyt AV-komponentit ovat CEC-standardin mukaisia. Riippumatta tulovalitsimesta, joka on valittu juuri ennen yksikön asettamista valmiustilaan, voit välittää AV-komponenttien tulosignaalit televisioon. Valitse "Auto (Eco)", jos myös televisio on CEC-yhteensopiva. Voit vähentää virrankulutusta valmiustilassa.
• "Input selector names for BD/DVD, etc." (Tulovalitsimen nimet BD/DVD:lle jne.): Voit välittää asetettavan tulovalitsimen tulosignaalit televisioon. Se voidaan valita, kun "HDMI CEC" on asetettu "Off" (Pois päältä).
• "Last" (Viimeisin): Voit siirtää sen tulovalitsimen tulosignaalit, joka on valittu juuri ennen yksikön kytkemistä valmiustilaan. Se voidaan valita, kun "HDMI CEC" on asetettu "Off" (Pois päältä).

Poistuaksesi asetuksista, paina .

Toisto

Perustoisto

AV-komponentin toisto

1. Vaihda television tuloliitäntä laitteelle määritettyyn tuloliitäntään.
2. Paina kaukosäätimen tulovalitsinta (a), jonka nimi on sama kuin liittimen, johon liitit soittimen, vaihtaaksesi tuloliitäntää.
   Paina esimerkiksi BD/DVD-painiketta toistaaksesi BD/DVD-liittimeen liitetyn soittimen. Paina TV-painiketta kuunnellaksesi television ääntä. Voit valita tuloliitännän myös -painikkeilla.

• Kun CEC-linkkitoiminto on käytössä, tuloliitäntä vaihtuu automaattisesti, kun olet liittänyt CEC-yhteensopivan television ja soittimen tähän laitteeseen HDMI-liitännän avulla.

3. Aloita toisto soittimella.
4. Säädä äänenvoimakkuutta painikkeilla VOL+/– (b).

Kun televisio on liitetty HDMI OUT SUB -liittimeen
Paina kaukosäätimen -painiketta näyttääksesi AV Adjust -valikon ja aseta "Other" – "HDMI Out" joko "SUB"- tai "MAIN+SUB"-tilaan.

Kuuntelutila
Tässä laitteessa on monia kuuntelutiloja. Lisätietoja kuuntelutiloista on käyttöohjeessa. Tässä osiossa esitellään joitakin suosituimpia tiloja.

• Tulevan laiteohjelmistopäivityksen on suunniteltu mahdollistavan toiston DTS Neural: X -äänimuodossa. Neo: 6 Cinema ja Neo: 6 Music ovat käytettävissä päivitykseen asti.

AUTO/DIRECT-painike (c)
Voit valita Auto Surround-, Direct- ja Pure Direct -tiloja. Kummassakin tapauksessa 2-kanavaisille tulosignaaleille valitaan automaattisesti Stereo-tila, joka toistaa vain etukaiuttimista ja subwooferista, ja monikanavaisille tulosignaaleille valitaan automaattisesti tulosignaalia vastaavat kuuntelutilat, joten Dolby Digital Dolby Digital -lähteille ja DTS-HD Master Audio DTS-HD Master Audio -lähteille. Direct-tila sulkee joitakin äänenlaatuun mahdollisesti vaikuttavia toimintoja, kuten äänen säätöominaisuudet, joten voit nauttia entistä paremmasta äänenlaadusta. Pure Direct -tila sulkee vielä enemmän äänenlaatuun vaikuttavia prosesseja, joten saat uskollisemman toiston alkuperäiselle äänelle. Tässä tapauksessa MCACC:llä tehty kaiuttimen kalibrointi on poistettu käytöstä.

• Tuloliitännän ja kaiuttimen kokoonpanon mukaan Dolby Surround- ja DTS Neural:X -tiloja, jotka laajentavat 2-kanavaisia ja 5.1-kanavaisia tulosignaaleja 5.1-kanavaiseksi ja 7.1-kanavaiseksi, voidaan valita automaattisesti.

SURR-painike (d)
Voit valita useita kuuntelutiloja makusi mukaan. Valittavanasi on Dolby Digital-, DTS-HD Master Audio- ja Stereo-tiloja, jotka sopivat tulosignaaliin, tai Dolby Surround- ja DTS Neural: X -tiloja, jotka voivat laajentaa 2-kanavaisia ja 5.1-kanavaisia tulosignaaleja 5.1- tai 7.1-kanavaiseksi. Voit myös nauttia alkuperäisistä surround-tiloista, kuten Ext. Stereo- ja Drama-tiloista.

STEREO-painike (e)
Voit valita "Stereo" (Stereo) -tilan toistaaksesi vain etukaiuttimista ja subwooferista.
Viimeksi valittu lähteen kuuntelutila muistetaan AUTO/DIRECT-, SURR- ja STEREO-painikkeille. Jos toistamasi sisältö ei tue viimeksi valitsemaasi kuuntelutilaa, kyseiselle sisällölle valitaan automaattisesti vakiokuuntelutila.
Paina (f) toistuvasti vaihtaaksesi pääyksikön näyttöä järjestyksessä:

Verkkotoiminnot

Verkkopalvelut

1. Vaihda television tulo yksikölle määritettyyn.
2. Paina NET-painiketta näyttääksesi verkkopalveluluettelon.

3. Valitse kohde kaukosäätimen kohdistimilla ja paina ENTER vahvistaaksesi valintasi (a). Palataksesi edelliseen näyttöön, paina (b).

Internetradio
Kun tämä yksikkö on yhdistetty verkkoon, voit kuunnella TuneInia tai muita esirekisteröityjä Internetradiopalveluita. Kun olet valinnut haluamasi palvelun, noudata näytöllä olevia ohjeita valitsemalla radioasemia ja -ohjelmia kohdistimilla, ja paina sitten ENTER toistaaksesi. Toisto alkaa, kun puskuroinnin kohdalla näkyy 100 %.

Musiikkipalvelin
Voit toistaa musiikkitiedostoja, jotka on tallennettu kotiverkon yhteensopiviin tietokoneisiin tai NAS-laitteisiin, jotka on yhdistetty samaan verkkoon kuin tämä yksikkö. Valitse palvelin kohdistimilla, valitse haluamasi musiikkitiedosto ja paina ENTER aloittaaksesi toiston. Toisto alkaa, kun puskuroinnin kohdalla näkyy 100 %.
Huomautuksia:

• Verkkopalvelut ovat valittavissa, kun verkko käynnistyy, vaikka niitä ei voi valita ensin.
• Toimintoja voidaan tuoda laiteohjelmistopäivityksillä, ja palveluntarjoajat voivat lopettaa palveluita, mikä tarkoittaa, että jotkin verkkopalvelut ja sisältö voivat muuttua tulevaisuudessa käyttökelvottomiksi. Lisäksi saatavilla olevat palvelut voivat vaihdella asuinalueesi mukaan.

USB
Toista musiikkitiedostoja USB-tallennuslaitteelta.

• Toimintaa ei voida taata kaikille USB-tallennus laitteille.

1. Vaihda television tulo yksikölle määritettyyn.
2. Kytke USB-tallennuslaite, jossa on musiikkitiedostot, yksikön etupuolella olevaan USB-porttiin.
3. Paina USB-painiketta kaukosäätimessä.
4. Valitse haluamasi kansio tai musiikkitiedosto kaukosäätimen kohdistimilla ja paina ENTER vahvistaaksesi ja aloittaaksesi toiston (a).

• Tämä yksikkö voi käyttää USB-tallennuslaitteita, jotka ovat USB-massamuistilaiteluokkastandardin mukaisia. Yksikkö on myös yhteensopiva USB-tallennuslaitteiden kanssa, jotka käyttävät FAT16- tai FAT32-tiedostojärjestelmämuotoja.

AirPlay
Voit nauttia langattomasti musiikkitiedostoista iPhone ®-, iPod touch ®- tai iPad ® -laitteella, joka on yhdistetty samaan tukiasemaan kuin tämä yksikkö.

• Päivitä iOS-laitteesi käyttöjärjestelmäversio uusimpaan versioon.

1. Yhdistä iOS-laite tukiasemaan.
2. Paina NET-painiketta.
3. Napauta AirPlay-kuvaketta iOS-laitteen ohjauskeskuksessa ja valitse tämä yksikkö näytettävästä laiteluettelosta ja napauta "Valmis".
4. Toista musiikkitiedostoja iOS-laitteella.

• Verkon valmiustila -ominaisuuden oletustila on päällä, joten kun suoritat yllä olevat vaiheet 3 ja 4, tämä yksikkö käynnistyy automaattisesti ja tulo vaihtuu "NET"-tilaan. Vähentääksesi virrankulutusta valmiustilassa, paina -painiketta kaukosäätimessä, ja aseta sitten näytettävässä aloitusnäytössä "System Setup" – "Hardware" – "Power Management" – "Network Standby" -asetukseksi "Off" (Pois).
• AirPlay-langattoman tekniikan ominaisuuksien vuoksi tämän yksikön tuottama ääni voi olla hieman jäljessä AirPlay-yhteensopivalla laitteella toistettavaa ääntä.

Voit myös toistaa musiikkitiedostoja tietokoneella iTunesilla (versio 10.2 tai uudempi). Ennen käyttöä varmista, että tämä yksikkö ja tietokone on yhdistetty samaan verkkoon, ja paina sitten NET-painiketta tässä yksikössä. Napsauta seuraavaksi AirPlay-kuvaketta iTunesissa, valitse tämä yksikkö näytettävästä laiteluettelosta ja aloita musiikkitiedoston toisto.

BLUETOOTH ® -toisto
Pariliitos

1. Kun painat BT AUDIO -painiketta kaukosäätimessä, "Now Pairing..." (Pariliitos nyt...) näkyy tämän yksikön näytössä, ja pariliitostila on käytössä.

2. Ota käyttöön (käynnistä) BLUETOOTH-toiminto BLUETOOTH-yhteensopivassa laitteessa, ja valitse sitten tämä yksikkö näytettävistä laitteista. Jos salasanaa pyydetään, kirjoita "0000".

• Yhdistääksesi toisen BLUETOOTH-yhteensopivan laitteen, paina BT AUDIO -painiketta pitkään, kunnes "Now Pairing..." (Pariliitos nyt...) näkyy, ja suorita sitten yllä oleva vaihe 2. Tämä yksikkö voi tallentaa enintään 8 pariliitetyn laitteen tiedot.
• Kattavuusalue on 15 metriä. Huomaa, että yhteyttä ei aina taata kaikkien BLUETOOTH-yhteensopivien laitteiden kanssa.

Toisto

1. Kun yksikkö on päällä, yhdistä BLUETOOTH-yhteensopiva laite.
2. Tämän yksikön tulovalitsin vaihdetaan automaattisesti "BT AUDIO" -tilaan.
3. Toista musiikkia. Lisää BLUETOOTH-yhteensopivan laitteen äänenvoimakkuutta sopivalle tasolle.

• BLUETOOTH-langattoman tekniikan ominaisuuksien vuoksi tämän yksikön tuottama ääni voi olla hieman jäljessä BLUETOOTH-yhteensopivalla laitteella toistettavaa ääntä.

Muut

Radion kuuntelu

1. Paina TUNER (a) -painiketta kaukosäätimessä toistuvasti valitaksesi näytössä "AM" tai "FM".
2. Paina MODE (c) -painiketta kaukosäätimessä niin, että näytössä näkyy "TunMode: Auto".
3. Kun painat kaukosäätimen / kohdistinpainikkeita (b), automaattinen viritys alkaa ja haku pysähtyy, kun asema löytyy. Kun radioasema on viritetty, näytössä oleva "TUNED"-merkkivalo syttyy.

Voit esiasettaa enintään 40 asemaa.

1. Viritä AM/FM-radioasema, jonka haluat rekisteröidä.
2. Paina kaukosäätimen +Fav (d) -painiketta niin, että näytössä oleva esiasetusnumero vilkkuu.
3. Kun esiasetusnumero vilkkuu (noin 8 sekuntia), paina toistuvasti kaukosäätimen / kohdistinpainikkeita (b) valitaksesi numeron 1 ja 40 väliltä.
4. Paina uudelleen kaukosäätimen +Fav (d) -painiketta rekisteröidäksesi aseman. Kun asema on rekisteröity, esiasetusnumero lakkaa vilkkumasta. Valitse esiasetettu radioasema painamalla kaukosäätimen / kohdistinpainikkeita (b).

• Poistaaksesi esiasetetun aseman paina / kohdistinpainikkeita (b) kaukosäätimessä valitaksesi esiasetusnumeron, jonka haluat poistaa, paina kaukosäätimen +Fav (d) -painiketta ja paina sitten CLEAR (e) -painiketta esiasetusnumeron vilkkuessa. Kun numero on poistettu, näytössä oleva numero sammuu.

Taajuusaskeleen asetus
Paina -painiketta kaukosäätimessä valitaksesi "System Setup" (Järjestelmäasetukset) – "Miscellaneous" (Sekalaiset) – "Tuner" (Viritin) – "AM/FM Frequency Step" (AM/FM-taajuusaskel) tai "AM Frequency Step" (AM-taajuusaskel) ja valitse alueesi taajuusaskel. Taiwanilaisissa malleissa asetus on ostohetkellä "10 kHz / 0,2 MHz". Vaihda se arvoon "9 kHz / 0,05 MHz". Huomaa, että kun tämä asetus muuttuu, kaikki radio-esiasetukset poistetaan.

Useita vyöhykkeitä
Asetuksia tarvitaan, jos olet liittänyt kaiuttimet erilliseen huoneeseen (ZONE 2) kaiutinkaapeleilla. Jos et ole tehnyt usean vyöhykkeen asetuksia Initial Setupissa, paina -painiketta kaukosäätimessä ja tee asetukset aloitusnäytöstä avattavassa System Setupissa. Valitse "Zone 2" (Vyöhyke 2) kohdasta "System Setup" (Järjestelmäasetukset) – "Speaker" (Kaiutin) – "Configuration" (Määritys) – "Zone Speaker" (Vyöhykekaiutin).

Toisto

1. Pidä MODE (a) -painiketta painettuna kaukosäätimessä, paina ZONE 2 (b) -painiketta vähintään 3 sekunnin ajan, kunnes kauko-ohjaimen merkkivalo vilkkuu kahdesti.
   • Kauko-ohjain siirtyy tilaan ZONE 2:n ohjaamiseksi.
     Palauttaaksesi kauko-ohjaimen päähuoneen ohjaustilaan: Pidä MODE (a) -painiketta painettuna kaukosäätimessä, paina MAIN (c) -painiketta 3 sekunnin ajan tai kauemmin, kunnes kauko-ohjaimen merkkivalo vilkkuu kerran.
2. Osoita kauko-ohjaimella pääyksikköön ja paina Í (d). "Z2" syttyy pääyksikön näytössä.

3. Paina sen sisääntulon valintapainiketta (e), jota haluat toistaa erillisessä huoneessa. Kun olet painanut ZONE 2-CONTROL -painiketta pääyksikössä, käännä INPUT SELECTOR -valitsinta 8 sekunnin sisällä valitaksesi sisääntulon, jota haluat toistaa erillisessä huoneessa.
   • Voit valita vain samat sisääntulot päähuoneelle ja erilliselle huoneelle "NET"- tai "BLUETOOTH"- tai "USB"-sisääntulon valitsimella. Jos olet valinnut "NET"-kohdan päähuoneessa ja valitset sitten "USB"-kohdan erillisessä huoneessa, myös päähuone vaihtaa "USB"-tilaan. Et voi valita eri asemia päähuoneelle ja erilliselle huoneelle AM/FM-radiolla.

4. Äänenvoimakkuuden säätö tehdään erillisen huoneen etuvahvistimessa, kun se on yhdistetty ZONE 2 LINE OUT -liitännän kautta. Kun ääni toistetaan ZONE-kaiuttimista, säädä äänenvoimakkuutta kaukosäätimen VOL+/-painikkeilla. Ohjataksesi äänenvoimakkuutta pääyksikössä, paina ZONE 2-CONTROL -painiketta ja säädä äänenvoimakkuutta MASTER VOLUME -säätimellä 8 sekunnin sisällä.

• Jos ZONE 2 on päällä, virrankulutus valmiustilassa on normaalia suurempi.

Toiminnon sammuttaminen
Paina -painiketta ollessasi ZONE 2:n ohjaustilassa kaukosäätimessä. Vaihtoehtoisesti paina ZONE 2-ON/OFF -painiketta pääyksikössä.

Toisto vain ZONE 2:ssa
Jos asetat yksikön valmiustilaan usean vyöhykkeen toiston aikana, Z2-merkkivalo himmenee ja toistotila vaihdetaan toistoon vain erillisessä huoneessa. ZONE 2:n asettaminen päälle, kun yksikkö on valmiustilassa, vaihtaa myös toistotilan samaan asetukseen.

AV Adjust
Painaessasi kaukosäätimestä toiston aikana, voit säätää usein käytettyjä asetuksia, kuten kaiuttimien vaihtoa ja äänenlaadun säätämistä, näyttövalikoita käyttäen. Valitse kohde kaukosäätimen kohdistimilla ja vahvista valintasi painamalla ENTER-painiketta. Palataksesi edelliseen näyttöön, paina . Huomaa, että TV-ruudussa ei ole näyttöä, kun sisääntulovalitsin on "CD", "TV", "PHONO", "FM" tai "AM", joten seuraa pääyksikön näyttöä toimintojen suorittamisen aikana.

"Tone" (Ääni): On mahdollista tehostaa tai lieventää bassoa ja diskanttia.
"Other" (Muut): Mahdollistaa useiden asetusten tekemisen.

• "Sound Delay" (Ääniviive): Jos video on äänen jäljessä, voit viivästää ääntä kompensoidaksesi eron.
• "Sound Retriever" (Äänen palautin): Paranna pakatun äänen laatua.
• "Speakers" (Kaiuttimet): Voit vaihtaa äänen ulostuloa surround-takakaiuttimissa ja korkeuskaiuttimissa sekä vaihtaa ulostuloa kaiuttimille A/B.

Aloitus
Kun painat kaukosäätimestä, Home (Aloitus) tulee näkyviin ja voit tehdä asetuksia eri valikoissa. Valitse kohde kaukosäätimen kohdistimilla ja vahvista valintasi painamalla ENTER-painiketta. Palataksesi edelliseen näyttöön, paina .

"System Setup" (Järjestelmäasetukset): Kehittyneet asetukset tarjoavat sinulle entistä paremman käyttökokemuksen.
"MCACC": Määritä kaiuttimet automaattisesti tai tee haluamiasi muutoksia taajuuskorjaimeen.
"Network/Bluetooth" (Verkko/Bluetooth): Tee Wi-Fi-yhteysasetukset tai BLUETOOTH-asetukset.

Kun yksikkö toimii epävakaasti (Tämän yksikön nollaaminen)
Yksikön uudelleenkäynnistäminen saattaa auttaa sitä toimimaan sujuvammin. Käynnistä yksikkö uudelleen asettamalla se valmiustilaan ja paina sitten STANDBY/ON -painiketta pääyksikössä vähintään 5 sekunnin ajan. (Yksikön asetukset säilytetään.) Jos yksikön uudelleenkäynnistämisen jälkeenkään ei tapahdu parannusta, yritä irrottaa yksikön ja liitettyjen laitteiden virtajohdot ja kytkeä ne uudelleen. Jos parannusta ei vieläkään tapahdu, yksikön palauttaminen toimitushetken tilaan voi ratkaista ongelman. Jos nollaat yksikön tilan, asetuksesi palautetaan oletusarvoihin. Kirjoita ne muistiin ennen alla olevaa toimenpidettä.

Yksikön nollaaminen

1. Pidä AUTO/DIRECT-painiketta painettuna pääyksikössä, paina STANDBY/ON -painiketta pääyksikössä.
2. "Clear" (Tyhjennä) tulee näkyviin näyttöön ja yksikkö palaa valmiustilaan. Älä irrota virtajohtoa ennen kuin "Clear" (Tyhjennä) katoaa näytöstä.
   Nollaa kauko-ohjain pitämällä MODE-painiketta painettuna ja painamalla , kunnes kauko-ohjaimen merkkivalo vilkkuu kahdesti (noin 3 sekuntia).

Osien nimet

Etupaneeli

1. INPUT SELECTOR -valitsin: Vaihda toistettavaa tuloa.
2. MCACC-merkkivalo: Palaa, kun olet ottanut käyttöön kaiuttimien kalibroinnin, joka on tehty MCACC:llä.
3. FL OFF -merkkivalo: Palaa, kun olet painanut DIMMER-painiketta toistuvasti sammuttaaksesi näytön.
4. DIMMER-painike: Vaihtaa näytön kirkkautta.
5. ZONE 2-ON/OFF -painike: Kytkee monialue -toiminnon päälle/pois.
6. ZONE 2-CONTROL -painike: Ohjaa monialue -toimintoa.
7. HOME MENU -painike: Näyttää Koti-valikon.
8. Näyttö
9. Kohdistinpainikkeet (TUNE / PRESET -painike) ja ENTER-painike: Valitse kohde kohdistimilla ja paina ENTER vahvistaaksesi valintasi. Kun käytät TUNER-toimintoa, valitse taajuus painikkeilla TUNE tai valitse esiasetetut asemat painikkeilla PRESET.
10. NETWORK-merkkivalo: Kun laitteen virta on päällä, tämä syttyy, kun tulovalitsimella on valittu "NET" ja laite on yhdistetty verkkoon. Jos laite on valmiustilassa, tämä syttyy, kun esimerkiksi HDMI CEC- ja verkkovalmiustilan toiminnot ovat käytössä. Se ei kuitenkaan pala, kun ZONE 2 on päällä.

11. WIRELESS-merkkivalo: Palaa, kun laite on yhdistetty langattomaan verkkoon.
12. Kaukosäätimen tunnistin
13. .RETURN-painike: Palauttaa näytön edelliseen tilaan.
14. .MASTER VOLUME: Mahdollistaa äänenvoimakkuuden säätämisen.
15. STANDBY/ON -painike: Kytkee laitteen päälle tai valmiustilaan.
16. PHONES-liitäntä: Tavallisella pistokkeella (1/4 tuumaa tai ø6,3 mm) varustetut stereokuulokkeet liitetään.
17. MCACC SETUP MIC -liitäntä: Mukana toimitettu kaiuttimien asetusmikrofoni on liitetty.
18. Listening mode -painike: Valitse kuuntelutila.
19. SOUND RETRIEVER -painike: Kytkee päälle/pois Sound Retriever -toiminnon, joka tarjoaa paremman äänenlaadun pakatulle äänelle.
20. PURE DIRECT -painike: Vaihtaa Pure Direct -tilaan.
21. USB-portti: USB-tallennuslaite on yhdistetty, jotta siihen tallennettuja musiikkitiedostoja voidaan toistaa. Voit myös syöttää virtaa (5V/1A) USB-laitteille USB-kaapelilla.
22. AUX INPUT AUDIO -liitäntä: Voit toistaa ääntä ulkoisesta soittimesta liittämällä sen stereominiplugi-kaapelilla.
23. AUX INPUT HDMI -liitäntä: Yhdistä videokameraan jne. HDMI-kaapelilla.

Takapaneeli

1. DIGITAL IN OPTICAL/COAXIAL -liitännät: Syötä TV:n tai AV- komponentin digitaaliset äänisignaalit digitaalisella optisella kaapelilla tai digitaalisella koaksiaalikaapelilla.
2. ANTENNA AM LOOP/FM 75Ω -liitin: Mukana toimitetut antennit on liitetty.
3. VIDEO IN -liitännät: Syötä AV-komponentin videosignaalit analogisella videokaapelilla.
4. COMPONENT VIDEO IN -liitännät: Syötä AV-komponentin videosignaalit komponenttivideokaapelilla.
5. NETWORK-portti: Yhdistä verkkoon Ethernet-kaapelilla.
6. HDMI OUT -liitännät: Lähetä videosignaaleja ja äänisignaaleja HDMI-kaapelilla, joka on kytketty näyttöön, kuten televisioon tai projektoriin.
7. HDMI IN -liitännät: Lähetä videosignaaleja ja äänisignaaleja HDMI-kaapelilla, joka on kytketty AV-komponenttiin.

8. Langaton antenni: Käytetään Wi-Fi-yhteyteen tai kun käytetään BLUETOOTH-yhteensopivaa laitetta. Säädä niiden kulmia yhteystilan mukaan.
9. Virtajohto (Pohjois-Amerikan, Euroopan, Australian ja Aasian mallit) AC IN (Taiwanilaiset mallit): Mukana toimitettu virtajohto on liitetty.
10. SIGNAL GND -liitin: Levysoittimen maadoitusjohto on liitetty.
11. AUDIO IN -liitännät: Syötä AV-komponentin äänisignaali analogisella äänikaapelilla.
12. SPEAKERS-liittimet: Liitä kaiuttimet kaiutin -kaapeleilla. (Pohjois-Amerikan mallit ovat yhteensopivia banaaniliittimien kanssa.)
13. ZONE 2 LINE OUT -liitäntä: Lähetä äänisignaaleja analogisella äänikaapelilla erillisessä huoneessa (ZONE 2) olevaan esivahvistimeen.
14. SUBWOOFER PRE OUT -liitäntä: Liitä aktiivinen subwoofer subwoofer-kaapelilla. Enintään kaksi aktiivista subwooferia voidaan liittää. Sama signaali lähetetään jokaisesta SUBWOOFER PRE OUT -liitännästä.

Kaukosäädin

1. -painike: Kytkee laitteen päälle tai valmiustilaan.
2. Tulovalintapainikkeet: Valitse toistettava tulo. Käytä painikkeita 3 valitaksesi "STRM BOX", "AUX" tai "PHONO".
3. -painike: Toistettava tulolähde vaihtuu joka kerta, kun painat yhtä näistä painikkeista.
4. (AV ADJUST) -painike: Voit suorittaa yleisiä asetuksia TV-ruudulla.
5. Kohdistinpainikkeet ja ENTER-painike: Valitse kohde kohdistimilla ja paina ENTER vahvistaaksesi valintasi.
6. -painike: Näyttää Koti-valikon.
7. Äänenvoimakkuuspainikkeet: Mahdollistaa äänenvoimakkuuden säätämisen. Tämä painike myös poistaa mykistyksen.
8. -painike: Mykistää äänen väliaikaisesti. Paina uudelleen poistaaksesi mykistyksen.
9. LISTENING MODE -painikkeet: Mahdollistaa kuuntelun -tilan valitsemisen. MAIN/ZONE 2 -painikkeet: Ohjaa monialuetoimintoa. (ZONE 3 -painiketta ei käytetä tässä laitteessa.)
10. Play-painike: Käytetään toistotoimintoihin, kun toistetaan Music Serveriä tai USB:tä.
11. -painike: Käytetään toistamaan toistoja tai satunnaistoistoja, kun toistetaan Music Serveriä tai USB:tä. CLEAR-painike: Poistaa kaikki merkit, jotka olet syöttänyt tekstin syöttämisen yhteydessä TV-ruudulla.
12. (STATUS) -painike: Vaihtaa tiedot näytössä.
13. -painike: Palauttaa näytön edelliseen tilaan.
14. MODE-painike: Vaihtaa virityksen aseman välillä automaattisen virityksen ja manuaalisen virityksen välillä.
15. +Fav-painike: Rekisteröi radioaseman.


Näyttö

1. Tämä saattaa palaa, kun suoritat toimintoja "NET", "USB" tulovalitsimella.
2. Palaa seuraavissa olosuhteissa.
   Z2: Kun ZONE 2 on päällä.
   : Kun on yhdistetty BLUETOOTH:illa.
   : Kun on yhdistetty Wi-Fi:llä.
   NET: Kun tulovalitsimella on valittu "NET" ja laite on yhdistetty verkkoon. Se vilkkuu, jos yhteys verkkoon ei ole oikein. USB: Kun tulovalitsimella on valittu "USB" ja laite on yhdistetty USB:llä ja USB-laite on valittu. Vilkkuu, jos USB ei ole kunnolla kytketty. HDMI: Kun HDMI-signaaleja syötetään ja HDMI-tulo on valittu. DIGITAL: Kun digitaalisia signaaleja syötetään ja digitaalinen tulo on valittu.
3. Palaa syötettävien digitaalisten äänisignaalien tyypin ja kuuntelutilan mukaan.
4. Palaa seuraavissa olosuhteissa. RDS (Euroopan, Australian ja Aasian mallit): Vastaanottaa RDS-lähetyksiä. TUNED: Vastaanottaa AM/FM-radiota. STEREO: Vastaanottaa FM-stereoääntä. SLEEP: Kun uniajastin on asetettu. AUTO STBY: Automaattinen valmiustila on päällä.
5. Valittu kaiutinjärjestelmä palaa.
6. Palaa, kun kuulokkeet on liitetty.
7. Vilkkuu, kun mykistys on päällä.
8. Näyttää erilaisia tietoja syötettävistä signaaleista.
9. Palaa, kun äänenvoimakkuutta säädetään.
10. Kaiutin/kanavanäyttö: Näyttää valittua kuuntelutilaa vastaavan lähtökanavan.

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Pioneer VSX-1131 -käyttöohje

Saatavilla olevat kielet
