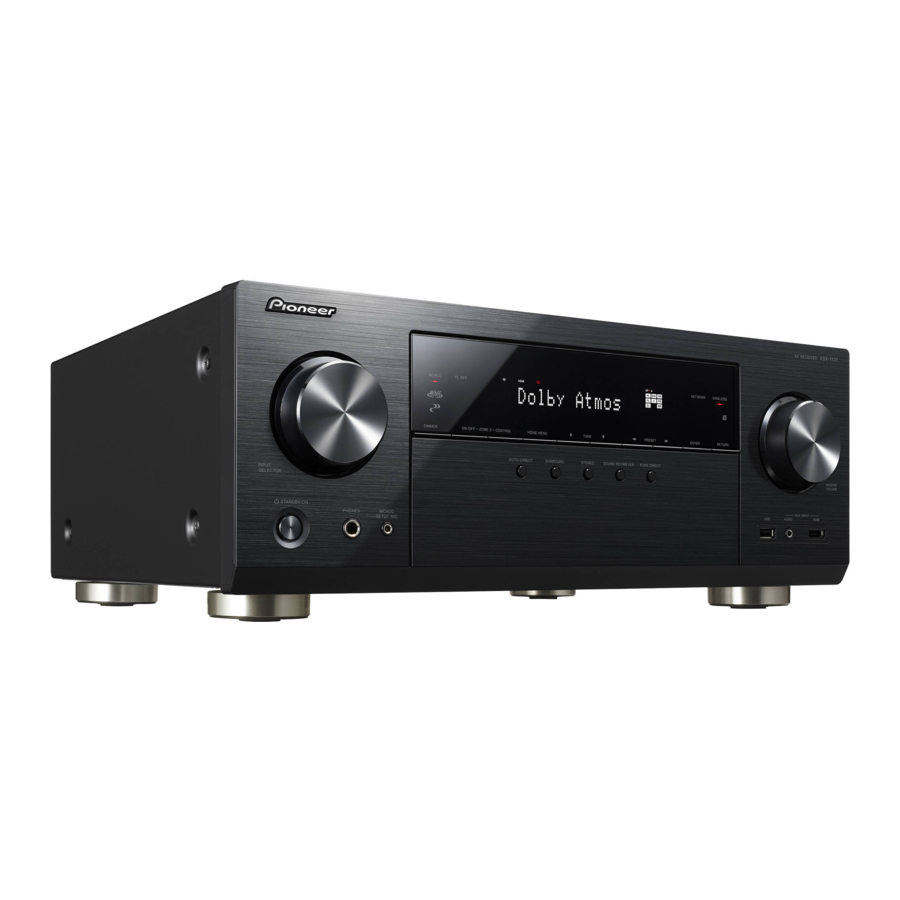

Manualul Pioneer VSX-1131

Ce se află în cutie

1. Unitatea principală
2. Telecomandă (RC-914R) ×1, Baterii (AAA/R03) ×2
3. Antenă FM de interior ×1
4. Antenă AM tip buclă ×1
5. Microfon pentru configurarea difuzoarelor ×1
6. Cablu de alimentare ×1

Caracteristici principale

Această unitate este conectată între televizorul dvs. și componentele AV. Pentru a reda, selectați sursa cu selectorul de intrare. Puteți conecta 7.1 canale de difuzoare la această unitate, cu 7 canale la 170 W (6 ohmi, 1 kHz, 0,9% THD) (modele nord-americane) / 160 W (6 ohmi, 1 kHz, 1% THD) (modele europene, australiene, asiatice și taiwaneze) per canal, plus o mufă pre-ieșire pentru subwoofer alimentat.

• Acceptă redarea în format Dolby Atmos care oferă plasare a sunetului la 360e
• Mufa HDMI acceptă intrare și ieșire video 4K. Mufele IN1 până la 3 și OUT MAIN/SUB acceptă HDCP2.2
• Funcționalitate HDMI CEC: Caracteristici de control, cum ar fi conectarea comutării intrărilor cu selectorul de intrare și playerele conforme cu standardul CEC, comutarea ieșirii audio și volumul utilizând telecomanda unui televizor compatibil CEC și comutarea automată a acestei unități în standby când televizorul este oprit
• HDMI Standby Through: Semnalele video și audio de la componentele AV pot fi transmise la televizor chiar dacă această unitate este în standby
• ARC: Conectarea cu un televizor compatibil ARC este completă cu un singur cablu HDMI
• Configurare inițială ușoară utilizând ghidarea pe ecran și afișajul pe ecran (OSD) care arată operațiunile pe televizor
• Radio pe internet și AirPlay prin LAN cablat sau Wi-Fi (LAN wireless) și funcții de rețea, cum ar fi Music Server care permite redarea fișierelor muzicale de pe PC, redare USB, plus alte funcții de redare, cum ar fi radio AM/FM și redare BLUETOOTH ®
• Formatele de redare acceptate de Music Server și USB includ surse WAV, FLAC și DSD de înaltă rezoluție
• Conexiune multi-zonă care vă permite să redați în camera principală și să ascultați într-o cameră separată (ZONA 2)
• Puteți conecta un sistem de difuzoare B
• Planificăm să oferim suport pentru formatul audio DTS:X printr-o actualizare de firmware pentru această unitate. Consultați pagina noastră de pornire pentru mai multe informații.

  Conectați difuzoare cu impedanță de la 6 Ω la 16 Ω. Cablul de alimentare trebuie conectat numai după ce toate celelalte conexiuni de cablu sunt finalizate.
  • Nu ne vom asuma responsabilitatea pentru daunele rezultate din conectarea echipamentelor fabricate de alte companii.

Conectare

Alegeți aspectul difuzoarelor dumneavoastră

1. Difuzoare frontale
2. Difuzoare frontale
3. Difuzor central
4. Difuzoare surround
5. Difuzoare surround
6. Subwoofer alimentat

Pentru sistemul 5.1 canale
Acesta este un sistem 5.1 canale, care este sistemul surround de bază. Difuzoarele frontale redau sunet stereo frontal, iar un difuzor central redă sunet central, cum ar fi dialoguri și voci. Difuzoarele surround creează câmpul sonor din spate. Subwooferul alimentat reproduce sunete joase și creează un câmp sonor bogat. Difuzoarele frontale trebuie poziționate la înălțimea urechii, în timp ce difuzoarele surround trebuie poziționate chiar deasupra înălțimii urechii. Difuzorul central trebuie configurat cu fața spre poziția de ascultare. Plasați subwooferul alimentat spre partea din față. Plasarea acestuia între difuzorul central și un difuzor frontal vă oferă un sunet natural chiar și atunci când redați muzică.

• Difuzoarele frontale, difuzorul central și difuzoarele surround sunt numărate ca 5 canale, iar subwooferul alimentat este numărat ca 0,1 dintr-un canal, oferindu-ne denumirea de sistem 5.1ch.

Mergeți la "Conectare"

Sistemul difuzor B
Într-un sistem 5.1 canale, puteți conecta încă un set de difuzoare frontale pentru a le utiliza ca sistem difuzor B. În această stare, sistemul 5.1 canale devine sistemul difuzor A și puteți comuta același sunet pentru a ieși de la A, B sau A+B. Nu există ieșire de la difuzoarele B dacă se utilizează conexiunea difuzorului de zonă.

Mergeți la "Conectare"

Pentru sistemul 7.1 canale (cu difuzoare spate surround)
Acesta este un sistem cu difuzoare spate surround adăugate la sistemul de bază 5.1 canale. Conectarea difuzoarelor spate surround îmbunătățește senzația de învăluire și conectivitatea sunetului creat de câmpul sonor din spate și oferă un câmp sonor mai real. Puteți selecta modul de ascultare Dolby Atmos, care realizează cel mai actualizat sunet surround 3D, atunci când formatul de intrare este Dolby Atmos. Cu formate altele decât Dolby Atmos, puteți crea în continuare un câmp sonor prin ieșirea sunetului de la difuzoarele spate surround atunci când selectați modul de ascultare Dolby Surround. Poziționarea optimă este ca difuzoarele spate surround să fie la înălțimea urechii. Așezați difuzoarele surround într-o poziție ușor mai avansată decât ați face-o într-un sistem 5.1 canale.

• Dacă includeți difuzoare spate surround în configurare, sunt necesare difuzoare surround.

Mergeți la "Conectare"

Sistemul difuzor B
Într-un sistem 7.1 canale (cu difuzoare spate surround), puteți conecta încă un set de difuzoare frontale pentru a le utiliza ca sistem difuzor B. În această stare, sistemul 7.1 canale devine sistemul difuzor A și puteți comuta același sunet pentru a ieși de la A, B sau A+B. Rețineți că sunetul nu este ieșit de la difuzorul spate surround atunci când este selectat A+B. Nu există ieșire de la difuzoarele B dacă se utilizează conexiunea difuzorului de zonă.

Mergeți la "Conectare"

Pentru sistemul 7.1 canale (cu difuzor de înălțime-A)
Acesta este un sistem de bază 5.1 canale cu adăugarea de difuzoare de înălțime, fie ca difuzoare înalte frontale, fie difuzoare înalte spate. Selectați ce difuzoare să configurați în funcție de mediul camerei. Puteți selecta modul de ascultare Dolby Atmos (redare cu 5.1.2 canale), care realizează cel mai actualizat sunet surround 3D, inclusiv sunete deasupra capului, atunci când formatul de intrare este Dolby Atmos. Cu formate altele decât Dolby Atmos, puteți crea în continuare un câmp sonor prin ieșirea sunetului de la difuzoarele de înălțime atunci când selectați modul de ascultare Dolby Surround. Difuzoarele înalte frontale sau difuzoarele înalte spate trebuie să fie situate cu cel puțin 0,9 m mai sus decât difuzoarele frontale. Difuzoarele înalte frontale trebuie să fie situate direct deasupra difuzoarelor frontale, iar distanța dintre difuzoarele înalte spate trebuie să corespundă distanței dintre difuzoarele frontale. Ambele trebuie să fie configurate cu fața spre poziția de ascultare.

Mergeți la "Conectare"

Pentru sistemul 7.1 canale (cu difuzor de înălțime-B)
Acesta este un sistem de bază 5.1 canale care utilizează difuzoare de tavan, de exemplu, cu adăugarea de difuzoare de înălțime, fie ca difuzoare superioare frontale, difuzoare superioare centrale sau difuzoare superioare spate. Selectați ce difuzoare să configurați în funcție de mediul camerei. Puteți selecta modul de ascultare Dolby Atmos (redare cu 5.1.2 canale), care realizează cel mai actualizat sunet surround 3D, inclusiv sunete deasupra capului, atunci când formatul de intrare este Dolby Atmos. Cu formate altele decât Dolby Atmos, puteți crea în continuare un câmp sonor prin ieșirea sunetului de la difuzoarele de înălțime atunci când selectați modul de ascultare Dolby Surround. Potriviți difuzoarele superioare frontale pe tavan în fața poziției de ședere, difuzoarele superioare centrale pe tavan direct deasupra poziției de ședere și difuzoarele superioare spate pe tavan în spatele poziției de ședere. Distanța dintre fiecare pereche trebuie să corespundă distanței dintre cele două difuzoare frontale.

• Dolby Laboratories recomandă plasarea acestui tip de difuzoare de înălțime pentru a obține cel mai bun efect Dolby Atmos.

Mergeți la "Conectare"

Pentru sistemul 7.1 canale (cu difuzoare de înălțime-C)
Acesta este un sistem de bază 5.1 canale care utilizează difuzoare compatibile Dolby, cu adăugarea de difuzoare de înălțime, fie ca difuzoare compatibile Dolby (frontale), fie difuzoare compatibile Dolby (surround) sau difuzoare compatibile Dolby (spate surround). Selectați ce difuzoare să configurați în funcție de mediul camerei. Difuzoarele compatibile Dolby sunt difuzoare speciale concepute pentru a fi orientate spre tavan, astfel încât sunetul să fie auzit după ce ricoșează de pe tavan, astfel încât sunetul să pară că vine de deasupra capului. Puteți selecta modul de ascultare Dolby Atmos (redare cu 5.1.2 canale), care realizează cel mai actualizat sunet surround 3D, inclusiv sunete deasupra capului, atunci când formatul de intrare este Dolby Atmos. Cu formate altele decât Dolby Atmos, puteți crea în continuare un câmp sonor prin ieșirea sunetului de la difuzoarele de înălțime atunci când selectați modul de ascultare Dolby Surround. Așezați-le fie deasupra difuzoarelor frontale, fie deasupra difuzoarelor surround, fie deasupra difuzoarelor spate surround. Dacă sunt difuzoare compatibile Dolby integrate, puneți-le în locul difuzoarelor frontale, al difuzoarelor surround sau al difuzoarelor spate surround.

Mergeți la "Conectare"

Pentru Bi-Amping-ul difuzoarelor
Este posibil să conectați difuzoare frontale care acceptă Bi-Amping pentru a îmbunătăți calitatea basului și a înaltelor. Numărul maxim de canale disponibile cu această conexiune este 5.1, deoarece difuzoarele Bi-Amping necesită un amplificator pentru mufele tweeterului și un amplificator pentru mufele wooferului. Efectele și plasările pentru difuzoare sunt aceleași ca în planul 5.1 canale care nu utilizează difuzoare Bi-Amping.

Mergeți la "Conectare"

Conectați boxele

1. Cablu pentru boxe
2. Cablu pentru subwoofer

în caz de:

Conectați pentru un sistem 5.1 canale. Cu un Sistem de 7.1 Canale (cu Boxe Surround Spate), conectați de asemenea și . Pot fi conectate până la două subwoofere alimentate. Același semnal este emis de la fiecare dintre mufele SUBWOOFER. Cu această conexiune, puteți conecta încă un set de boxe frontale pentru a fi utilizate ca un Sistem de Boxe B. Comutați Boxele A/B cu AV Adjust. Rețineți că sunetul nu este emis de la boxa surround spate când este selectat A+B.

Configurare

• Setările pentru configurația de boxe pe care ați conectat-o trebuie făcute în "Full Auto MCACC" în Configurare Inițială.


Asigurați-vă că firele expuse ale boxelor nu ies din bornele boxelor când conectați. Dacă firele expuse ale boxelor ating panoul din spate sau firele + și – se ating reciproc, circuitul de protecție va fi activat.

1. Cablu pentru boxe
2. Cablu pentru subwoofer

în caz de:

Conectați . Pot fi conectate până la două subwoofere alimentate. Același semnal este emis de la fiecare dintre mufele SUBWOOFER.

• În afară de aceste conexiuni, puteți conecta de asemenea boxe surround spate și . Cu toate acestea, puteți emite audio doar de la un set de sau : o dată. Când ambele sunt conectate, puteți selecta ce boxe să prioritizați cu AV Adjust.

Configurare

• Setările pentru configurația de boxe pe care ați conectat-o trebuie făcute în "Full Auto MCACC" în Configurare Inițială.


Asigurați-vă că firele expuse ale boxelor nu ies din bornele boxelor când conectați. Dacă firele expuse ale boxelor ating panoul din spate sau firele + și – se ating reciproc, circuitul de protecție va fi activat.

1. Cablu pentru boxe
2. Cablu pentru subwoofer

în caz de:
Conectați boxele frontale compatibile cu conexiunea Bi-Amping la mufele FRONT și mufele SURROUND BACK. Asigurați-vă că îndepărtați bara de joncțiune montată între mufele woofer și mufele tweeter ale boxelor frontale. În cazul conexiunii Bi-Amping, consultați manualul de instrucțiuni al boxelor dumneavoastră. Pot fi conectate până la două subwoofere alimentate. Același semnal este emis de la fiecare dintre mufele SUBWOOFER.

Configurare

• Conexiunea Bi-Amping necesită să schimbați unele setări. Selectați "Yes" (Da) în "Bi-Amp" în "Full Auto MCACC" în Configurare Inițială.


Asigurați-vă că firele expuse ale boxelor nu ies din bornele boxelor când conectați. Dacă firele expuse ale boxelor ating panoul din spate sau firele + și – se ating reciproc, circuitul de protecție va fi activat.

Conectați televizorul

1. Cablu HDMI

dacă aveți: TV ARC
Această unitate este conectată între televizorul dumneavoastră și componentele AV. Dacă conectați două sau mai multe componente AV, puteți selecta videoclipul afișat pe televizor și ieșirea audio de la această unitate modificând selectorul de intrare. Aici sunt prezentate conexiunile pentru un televizor care acceptă funcția ARC (Audio Return Channel). Conectând cu un singur cablu HDMI, nu numai că puteți emite intrarea video către această unitate la televizor, dar puteți reda și sunetul de la televizor prin această unitate. Alegeți o mufă HDMI IN de pe televizor care acceptă ARC când conectați.

Configurare

• Sunt necesare setări pentru a utiliza funcția ARC. Selectați "Yes" (Da) în "Audio Return Channel" în Configurare Inițială.
• Vă rugăm să consultați manualul de utilizare al televizorului pentru instrucțiuni privind conexiunile și configurarea pentru televizor.


Un alt televizor sau proiector poate fi conectat la mufa HDMI OUT SUB. Această mufă nu acceptă ARC. Pentru detalii despre cum să emiteți videoclipul către un dispozitiv conectat

1. Cablu HDMI
2. Cablu optic digital

dacă aveți: TV Non-ARC
Această unitate este conectată între televizorul dumneavoastră și componentele AV. Dacă conectați două sau mai multe componente AV, puteți selecta videoclipul afișat pe televizor și ieșirea audio de la această unitate modificând selectorul de intrare. Aici sunt descrise conexiunile pentru un televizor care nu acceptă funcția ARC (Audio Return Channel). Conectând atât cu un cablu HDMI, cât și cu un cablu optic digital, nu numai că puteți emite intrarea video către această unitate la televizor, dar puteți reda și sunetul de la televizor prin această unitate.

• Conectarea cu un cablu optic digital nu este necesară dacă veți urmări televizorul printr-un dispozitiv precum un set-top box pentru cablu (adică, nu utilizați un tuner încorporat în televizor).


Un alt televizor sau proiector poate fi conectat la mufa HDMI OUT SUB. Această mufă nu acceptă ARC. Pentru detalii despre cum să emiteți videoclipul către un dispozitiv conectat

Conectați componentele AV

1. Cablu HDMI

dacă aveți: Componente AV HDMI
Acesta este un exemplu de conexiune cu o componentă AV care are o mufă HDMI. Cu conectarea la o componentă AV care este conformă cu standardul CEC (Consumer Electronics Control), puteți utiliza funcții precum funcția HDMI CEC care se conectează cu selectorul de intrare și funcția HDMI Standby Through care vă permite să redați video și audio de pe componentele AV pe televizor, chiar și atunci când această unitate este în modul standby.

• Pentru a reda video 4K sau 1080p, utilizați un cablu HDMI de mare viteză. Mai mult, pentru a vă bucura de video compatibil HDCP2.2, conectați-vă la mufele HDMI IN1 până la IN3.

Configurare

• Configurarea HDMI este necesară pentru a utiliza funcțiile HDMI CEC și HDMI Standby Through. Efectuați setările după ce toate conexiunile sunt complete.
• Pentru a vă bucura de sunet surround digital, inclusiv Dolby Digital, ieșirea audio trebuie să fie setată la "Bitstream output" (Ieșire bitstream) pe playerul Blu-ray Disc conectat sau pe alt dispozitiv.


Puteți conecta un dispozitiv, cum ar fi o cameră video, la mufa HDMI AUX INPUT de pe panoul frontal.

1. Cablu video component
2. Cablu optic digital
3. Cablu audio analogic

dacă aveți: Componente AV Non-HDMI

Acesta este un exemplu de conexiune cu o componentă AV care nu are o mufă HDMI. Efectuați conexiunile la componenta AV pentru a se potrivi cu mufele pe care le are. Când conexiunea de intrare video este la mufa BD/DVD, conexiunea de intrare audio trebuie să fie, de asemenea, la mufele BD/DVD și așa mai departe, astfel încât să conectați mufele de intrare video la mufele cu același nume ca mufele de intrare audio. Rețineți că semnalele video introduse în mufa VIDEO IN sau în mufele COMPONENT VIDEO IN vor fi convertite la semnale HDMI și apoi vor fi scoase din mufa HDMI OUT.

• Pentru a vă bucura de redarea sunetului surround digital în formate precum Dolby Digital, trebuie să efectuați o conexiune pentru semnale audio cu un cablu coaxial digital sau un cablu optic digital.

Configurare

• Mufele COMPONENT VIDEO IN sunt compatibile numai cu rezoluția 480i sau 576i. Când introduceți semnale video în mufele COMPONENT VIDEO IN, setați rezoluția de ieșire a playerului la 480i sau 576i. Selectați interlace dacă nu există opțiunea pentru 480i, etc. Dacă playerul dvs. nu acceptă ieșire 480i sau 576i, utilizați mufa VIDEO IN.
• Pentru a vă bucura de sunet surround digital, inclusiv Dolby Digital, ieșirea audio trebuie să fie setată la "Bitstream output" (Ieșire bitstream) pe playerul Blu-ray Disc conectat sau pe alt dispozitiv.

1. Cablu coaxial digital
2. Cablu audio analogic

dacă aveți: Componente audio
Exemplu de conexiune cu o componentă audio. Conectați un CD player utilizând un cablu coaxial digital sau un cablu audio analogic. Puteți conecta, de asemenea, un platan care are un cartuș de tip MM la mufa PHONO.

• Dacă platanul are un egalizator audio încorporat, conectați-l la o altă mufă AUDIO IN. Mai mult, dacă platanul folosește un cartuș de tip MC, instalați un egalizator audio compatibil cu cartușul de tip MC între unitate și platan, apoi conectați-l la orice mufă AUDIO IN, alta decât mufa PHONO.


Dacă platanul are un fir de împământare, conectați-l la terminalul SIGNAL GND al acestei unități.

1. Cablu audio analogic
2. Cablu difuzor

Conexiune multi-zonă
Vă puteți bucura de audio în camera separată, de exemplu, redând un player Blu-ray Disc în camera principală (unde este localizată această unitate) și ascultând radioul pe internet în camera separată (ZONA 2).

• Semnalele audio DSD și Dolby TrueHD nu sunt scoase în ZONA 2 atunci când sunt selectate cu selectorul de intrare "NET".

Conexiuni cu o componentă AV
Când scoateți sunetul unei componente AV externe în ZONA 2, trebuie să vă conectați utilizând un cablu audio analogic.

ZONA 2 LINE OUT
Este posibil să redați sursa 2 ch într-o cameră separată în timp ce sursa 7.1 ch este redată în camera principală. Conectați mufele ZONE 2 LINE OUT ale unității și mufele LINE IN ale amplificatorului pre-principal într-o cameră separată cu un cablu audio analogic.

DIFUZOR ZONĂ
Este posibil să conectați difuzoare într-o cameră separată și să redați surse 2 ch.

• Puteți reda prin maximum 5.1 canale în camera principală în timpul redării ZONEI 2. Modurile de ascultare, cum ar fi modurile Dolby Atmos, nu pot fi selectate.
• Nu există ieșire de la Difuzoarele B dacă este utilizată conexiunea Difuzor Zonă.

Configurare

• Setările sunt necesare în Configurarea inițială, "Multi Zone Setup" (Configurare multi-zonă) pentru a vă bucura de această funcție.

Conectați alte cabluri

Conectarea antenei
Mutați antena în timp ce redați radioul pentru a găsi poziția cu cea mai bună recepție. Utilizați un ac de împuns sau similar pentru a atașa antena FM de interior pe un perete.

Antenă buclă AM

Antenă FM de interior

(Modele nord-americane și taiwaneze)

(Modele europene, australiene și asiatice)

Conectare la rețea
Conectați această unitate la rețea utilizând LAN cu fir sau Wi-Fi (LAN fără fir). Vă puteți bucura de funcții de rețea, cum ar fi radioul pe internet, serverul de muzică și AirPlay, conectând unitatea la rețea.
Dacă vă conectați prin LAN cu fir, conectați-vă cu un cablu Ethernet la portul NETWORK, așa cum se arată în ilustrație. Pentru a vă conecta prin Wi-Fi, apoi după ce selectați "Wireless" (Fără fir) în "Network Connection" (Conexiune la rețea) în Configurarea inițială, selectați metoda de setare dorită și urmați instrucțiunile de pe ecran pentru a configura conexiunea.

Conectarea cablului de alimentare
Conectați cablul de alimentare la priza de alimentare după finalizarea tuturor celorlalte conexiuni.

• Modelele taiwaneze includ cabluri de alimentare detașabile. Conectați cablul de alimentare la AC IN al unității și apoi conectați-l la priză. Deconectați întotdeauna mai întâi partea prizei atunci când deconectați cablul de alimentare.


Configurare

Pornire și Configurare inițială

Configurarea inițială pornește automat
Odată ce toate conexiunile sunt complete, schimbați intrarea televizorului pe intrarea pentru această unitate, introduceți bateriile în telecomandă și apăsați pentru a porni alimentarea. Când porniți unitatea pentru prima dată, Configurarea inițială este afișată automat pe televizor pentru a vă permite să efectuați setările necesare pentru pornire folosind operații simple, urmând instrucțiunile de pe ecran.
Aceste instrucțiuni vă vor ghida prin unele elemente pe care trebuie să le verificați în prealabil. Citiți în prealabil pentru ca configurarea să decurgă fără probleme.

Operare
Selectați elementul cu cursoarele telecomenzii și apăsați ENTER (a). Pentru a reveni la ecranul anterior, apăsați (b).

Pentru a reface Configurarea inițială
Dacă întrerupeți procedura pe parcurs sau doriți să modificați o setare făcută în timpul Configurării inițiale, apăsați pe telecomandă, selectați "System Setup" (Configurare sistem) – "Miscellaneous" (Diverse) – "Initial Setup" (Configurare inițială) din Home și apăsați ENTER.

Full Auto MCACC
Așezați microfonul de configurare a difuzoarelor furnizat în poziția de ascultare, măsurați tonurile de test emise de difuzoare, apoi unitatea setează automat nivelul optim de volum pentru fiecare difuzor, frecvențele de crossover și distanța față de poziția de ascultare. Acest lucru permite, de asemenea, corectarea distorsiunilor cauzate de mediul acustic al camerei.

• Utilizați un trepied sau ceva similar pentru a plasa microfonul de configurare a difuzoarelor la înălțimea urechii.
• Sunetul subwooferului ar putea să nu fie detectat, deoarece are frecvențe extrem de joase. Setați volumul subwooferului la mai mult de jumătate.
• Calibrarea durează câteva minute pentru a fi finalizată. Difuzoarele emit tonul de test la volum mare în timpul măsurării, așa că aveți grijă de împrejurimi. Păstrați camera cât mai liniștită posibil în timpul măsurării. Dacă măsurarea este întreruptă, opriți aparatele electrocasnice.

Conexiune sursă
Verificați dacă fiecare sursă de intrare este conectată corect. Urmați instrucțiunile, selectați intrarea pe care doriți să o confirmați, începeți redarea playerului selectat și confirmați că imaginile apar pe televizor și că sunetul este redat.

Conexiune la rețea
Configurați conexiunea Wi-Fi cu un punct de acces, cum ar fi un router LAN wireless. Există următoarele două metode de conectare prin Wi-Fi: "Scan Networks" (Scanează rețele): Căutați un punct de acces de la această unitate. Aflați în prealabil SSID-ul punctului de acces. "Use iOS Device (iOS7 or later)" (Utilizați dispozitivul iOS (iOS7 sau o versiune ulterioară)): Partajați setările Wi-Fi ale dispozitivului iOS cu această unitate. Dacă selectați "Scan Networks" (Scanează rețele), există alte două opțiuni de metodă de conectare. Verificați următoarele.

• "Enter Password" (Introduceți parola): Introduceți parola (sau cheia) punctului de acces pentru a vă conecta.
• "Push Button" (Buton de apăsare): Dacă punctul de acces are un buton de conectare automată, vă puteți conecta fără a introduce o parolă.
• Dacă SSID-ul punctului de acces nu este afișat, atunci în ecranul care listează SSID-urile, selectați "Other..." (Altele...) cu cursorul de pe telecomandă și apăsați ENTER, apoi urmați instrucțiunile de pe ecran.

Introducere tastatură

Pentru a comuta între litere mari și mici, selectați "A/a" pe ecran și apăsați ENTER. Pentru a selecta dacă doriți să mascați parola cu " " sau să o afișați în text simplu, apăsați +Fav pe telecomandă. Apăsați CLEAR pentru a șterge toate caracterele introduse.

• Un ecran de confirmare care vă solicită să fiți de acord cu politica de confidențialitate este afișat în timpul setării rețelei. Selectați "Yes" (Da) și apăsați ENTER pentru a indica acordul.

Configurare multi-zonă
Când doriți să vă bucurați de sunet într-o cameră diferită de camera principală, setați metoda de ieșire audio pentru camera separată (ZONE2). Dacă ați conectat difuzoare într-o cameră separată cu cablu de difuzor, selectați "Using AV Receiver" (Folosind receptor AV). Dacă ați conectat un amplificator pre-principal într-o cameră separată cu un cablu audio analogic, selectați "with External Premain Amplifier" (cu amplificator pre-principal extern).

Canal de retur audio
Dacă ați conectat un televizor care acceptă ARC, selectați "Yes" (Da). Setarea ARC a acestei unități se activează și puteți asculta sunetul televizorului prin această unitate.

Configurare HDMI

HDMI CEC
Efectuați această setare pentru a activa funcția de control pentru dispozitivele care respectă standardul CEC. Aceasta este setată automat pe activat dacă ați selectat "Yes" (Da) în "Audio Return Channel" (Canal de retur audio) în Configurarea inițială.
Apăsați butonul de pe telecomandă pentru a seta "System Setup" (Configurare sistem) – "Hardware" – "HDMI" – "HDMI CEC" la "On" (Activat) pe ecranul televizorului. De asemenea, activați funcția de control CEC pe dispozitivul CEC pe care l-ați conectat.

HDMI Standby Through
Chiar dacă această unitate este în standby, semnalele de intrare de la componentele AV sunt transmise la televizor.

• "Auto" / "Auto (Eco)": Selectați una dintre aceste setări atunci când componentele AV conectate respectă standardul CEC. Indiferent de selectorul de intrare selectat imediat înainte de a comuta unitatea în standby, puteți transmite semnalele de intrare de la componentele AV la televizor. Selectați "Auto (Eco)" dacă și televizorul este compatibil cu CEC. Puteți reduce consumul de energie în modul standby.
• "Input selector names for BD/DVD, etc." (Numele selectorului de intrare pentru BD/DVD etc.): Puteți transmite semnalele de intrare de la selectorul de intrare setat la televizor. Acesta poate fi selectat atunci când "HDMI CEC" este setat pe "Off" (Dezactivat).
• "Last" (Ultimul): Puteți transfera semnalele de intrare ale selectorului de intrare selectat imediat înainte ca unitatea să fie comutată în standby. Acesta poate fi selectat atunci când "HDMI CEC" este setat pe "Off" (Dezactivat).

Pentru a ieși din setări, apăsați .

Redare

Redare de bază

Redare componentă AV

1. Comutați intrarea de pe televizor la cea atribuită unității.
2. Apăsați selectorul de intrare (a) de pe telecomandă cu același nume ca și mufa la care ați conectat playerul, pentru a comuta intrarea.
   De exemplu, apăsați BD/DVD pentru a reda playerul conectat la mufa BD/DVD. Apăsați TV pentru a asculta sunetul televizorului. Puteți selecta, de asemenea, intrarea cu butoanele .

• Când funcția de legătură CEC funcționează, intrarea se comută automat atunci când ați conectat un televizor și un player compatibile CEC la această unitate folosind o conexiune HDMI.

3. Începeți redarea pe player.
4. Utilizați VOL+/– (b) pentru a regla volumul.

Când un televizor este conectat la mufa HDMI OUT SUB
Apăsați butonul de pe telecomandă pentru a afișa Reglarea AV și setați "Altele" – "HDMI Out" la "SUB" sau "MAIN+SUB".

Mod de ascultare
Această unitate este echipată cu o varietate de moduri de ascultare. Pentru detalii despre modurile de ascultare, consultați Manualul avansat. Această secțiune introduce unele dintre modurile populare.

• O actualizare viitoare de firmware este planificată pentru a permite acestei unități să suporte redarea în format audio DTS Neural: X. Neo: 6 Cinema și Neo: 6 Music sunt disponibile până la o actualizare.

Butonul AUTO/DIRECT (c)
Puteți selecta modurile Auto Surround, Direct și Pure Direct. În ambele cazuri, pentru semnalele de intrare pe 2 canale, este selectat automat modul Stereo care redă doar de la difuzoarele frontale și subwoofer, iar pentru semnalele de intrare multi-canal, modurile de ascultare sunt selectate automat pentru a se potrivi cu semnalul de intrare, deci Dolby Digital pentru surse Dolby Digital și DTS-HD Master Audio pentru DTS-HD Master Audio. Modul Direct oprește unele procesări care pot afecta calitatea sunetului, cum ar fi funcțiile de control al tonului, astfel încât să vă puteți bucura de o calitate a sunetului și mai bună. Modul Pure Direct oprește și mai multe procese care afectează calitatea sunetului, astfel încât să obțineți o reproducere mai fidelă a sunetului original. În acest caz, calibrarea difuzoarelor făcută cu MCACC este dezactivată.

• În funcție de semnalul de intrare și de configurația difuzoarelor, modurile Dolby Surround și DTS Neural:X care extind semnalele de intrare pe 2 canale și 5.1 canale la 5.1 canale și 7.1 canale pot fi selectate automat.

Butonul SURR (d)
Puteți selecta o varietate de moduri de ascultare pentru a se potrivi gustului dumneavoastră. Există modurile Dolby Digital, DTS-HD Master Audio și Stereo pe care le puteți alege pentru a se potrivi semnalului de intrare, sau modurile Dolby Surround și DTS Neural: X care pot extinde semnalele de intrare pe 2 canale și 5.1 canale la 5.1 sau 7.1 canale. De asemenea, vă puteți bucura de moduri surround originale, cum ar fi modurile Ext. Stereo și Drama.

Butonul STEREO (e)
Puteți selecta modul "Stereo" (Stereo) pentru a reda doar de la difuzoarele frontale și subwoofer.
Modul de ascultare selectat ultima dată pentru sursă este reținut pentru fiecare dintre butoanele AUTO/DIRECT, SURR și STEREO. Dacă conținutul pe care îl redați nu este suportat de modul de ascultare selectat ultima dată, modul de ascultare standard pentru acel conținut este selectat automat.
Apăsați (f) în mod repetat pentru a comuta afișajul unității principale în următoarea ordine:

Funcții de rețea

Servicii de rețea

1. Comutați intrarea de pe televizor la cea atribuită unității.
2. Apăsați NET pentru a afișa ecranul cu lista de servicii de rețea.

3. Selectați elementul cu cursoarele telecomenzii și apăsați ENTER pentru a confirma selecția (a). Pentru a reveni la ecranul anterior, apăsați (b).

Radio pe internet
Când această unitate este conectată la o rețea, puteți asculta TuneIn sau alte servicii de radio pe internet preregistrate. După selectarea serviciului dorit, urmați instrucțiunile de pe ecran, folosind cursoarele pentru a selecta posturi de radio și programe, apoi apăsați ENTER pentru a reda. Redarea începe când este afișat 100% pentru tamponare.

Server de muzică
Puteți reda fișiere muzicale stocate pe PC-uri sau dispozitive NAS compatibile cu rețeaua de domiciliu, conectate la aceeași rețea ca și această unitate. Selectați serverul cu cursoarele, selectați fișierul muzical dorit și apăsați ENTER pentru a începe redarea. Redarea începe când este afișat 100% pentru tamponare.
Note:

• Serviciile de rețea devin selectabile după ce rețeaua pornește, chiar dacă nu pot fi selectate mai întâi.
• Funcționalitatea poate fi introdusă prin actualizări de firmware și furnizorii de servicii pot înceta furnizarea de servicii, ceea ce înseamnă că unele servicii de rețea și conținut pot deveni indisponibile în viitor. Mai mult, serviciile disponibile pot varia în funcție de zona dvs. de reședință.

USB
Redați fișiere muzicale de pe un dispozitiv de stocare USB.

• Funcționarea nu poate fi garantată pentru toate dispozitivele de stocare USB.

1. Comutați intrarea de pe televizor la cea atribuită unității.
2. Conectați dispozitivul de stocare USB cu fișierele muzicale în portul USB de pe partea frontală a unității.
3. Apăsați USB pe telecomandă.
4. Selectați folderul sau fișierul muzical dorit cu cursoarele telecomenzii și apăsați ENTER pentru a confirma și a începe redarea (a).

• Această unitate poate utiliza dispozitive de stocare USB care respectă standardul de clasă a dispozitivelor de stocare în masă USB. Unitatea este, de asemenea, compatibilă cu dispozitivele de stocare USB care utilizează formatele de sistem de fișiere FAT16 sau FAT32.

AirPlay
Puteți să vă bucurați fără fir de fișierele muzicale de pe un iPhone ®, iPod touch ® sau iPad ® conectat la același punct de acces ca și această unitate.

• Actualizați versiunea sistemului de operare de pe dispozitivul iOS la cea mai recentă versiune.

1. Conectați dispozitivul iOS la punctul de acces.
2. Apăsați NET.
3. Atingeți pictograma AirPlay în centrul de control al dispozitivului iOS și selectați această unitate din lista de dispozitive afișate și atingeți "Done" (Gata).
4. Redați fișierele muzicale de pe dispozitivul iOS.

• Starea implicită este ca funcția Network Standby să fie activată, astfel încât, atunci când faceți pașii 3 și 4 de mai sus, această unitate se pornește automat și intrarea comută la "NET". Pentru a reduce cantitatea de energie consumată în modul de așteptare, apăsați butonul de pe telecomandă, apoi, în Home (Acasă) afișat, setați "System Setup" (Configurare sistem) – "Hardware" – "Power Management" (Gestionare energie) – "Network Standby" (Standby rețea) la "Off" (Oprit).
• Datorită caracteristicilor tehnologiei fără fir AirPlay, sunetul produs pe această unitate poate fi ușor în urma sunetului redat pe dispozitivul compatibil cu AirPlay.

De asemenea, puteți reda fișiere muzicale pe computer cu iTunes (Ver. 10.2 sau o versiune ulterioară). Înainte de utilizare, asigurați-vă că această unitate și PC-ul sunt conectate la aceeași rețea, apoi apăsați NET pe această unitate. Apoi, faceți clic pe pictograma AirPlay în iTunes, selectați această unitate din lista de dispozitive afișate și începeți redarea unui fișier muzical.

Redare BLUETOOTH ®
Asociere

1. Când apăsați BT AUDIO pe telecomandă, "Now Pairing..." (Acum se asociază...) este afișat pe afișajul acestei unități și modul de asociere este activat.

2. Activați (porniți) funcția BLUETOOTH a dispozitivului compatibil BLUETOOTH, apoi selectați această unitate dintre dispozitivele afișate. Dacă se solicită o parolă, introduceți "0000".

• Pentru a conecta un alt dispozitiv compatibil BLUETOOTH, apăsați și mențineți apăsat BT AUDIO până când se afișează "Now Pairing..." (Acum se asociază...), apoi efectuați pasul 2 de mai sus. Această unitate poate stoca datele a până la 8 dispozitive asociate.
• Zona de acoperire este de 15 metri (48 de picioare). Rețineți că conexiunea nu este întotdeauna garantată cu toate dispozitivele compatibile BLUETOOTH.

Redarea

1. Când unitatea este pornită, conectați dispozitivul compatibil BLUETOOTH.
2. Selectorul de intrare al acestei unități va fi comutat automat la "BT AUDIO".
3. Redați muzică. Măriți volumul dispozitivului compatibil BLUETOOTH la un nivel adecvat.

• Datorită caracteristicilor tehnologiei fără fir BLUETOOTH, sunetul produs pe această unitate poate fi ușor în urma sunetului redat pe dispozitivul compatibil BLUETOOTH.

Altele

Ascultarea radioului

1. Apăsați în mod repetat TUNER (a) de pe telecomandă pentru a selecta "AM" sau "FM" pe ecran.
2. Apăsați MODE (c) de pe telecomandă, astfel încât "TunMode: Auto" să fie afișat pe ecran.
3. Când apăsați butoanele cursor / (b) de pe telecomandă, reglarea automată pornește, iar căutarea se oprește când este găsit un post. Când este reglat pe un post de radio, indicatorul "TUNED" de pe ecran se aprinde.

Puteți preseta până la 40 de posturi.

1. Reglați postul de radio AM/FM pe care doriți să-l înregistrați.
2. Apăsați +Fav (d) de pe telecomandă astfel încât numărul presetat de pe ecran să clipească.
3. În timp ce numărul presetat clipește (aproximativ 8 secunde), apăsați în mod repetat butoanele cursor / (b) de pe telecomandă pentru a selecta un număr între 1 și 40.
4. Apăsați din nou +Fav (d) de pe telecomandă pentru a înregistra postul. Când este înregistrat, numărul presetat nu mai clipește. Pentru a selecta un post de radio presetat, apăsați butoanele cursor / (b) de pe telecomandă.

• Pentru a șterge un post presetat, apăsați butoanele cursor / (b) de pe telecomandă pentru a selecta numărul presetat pe care doriți să-l ștergeți, apăsați +Fav (d) de pe telecomandă și apoi apăsați CLEAR (e) în timp ce numărul presetat clipește. Când este șters, numărul de pe ecran se stinge.

Setarea pasului de frecvență
Apăsați butonul de pe telecomandă pentru a selecta "System Setup" – "Miscellaneous" – "Tuner" – "AM/FM Frequency Step" sau "AM Frequency Step" și selectați pasul de frecvență pentru zona dvs. Pentru modelele taiwaneze, setarea este "10 kHz / 0.2 MHz" la momentul achiziționării. Vă rugăm să o schimbați în "9 kHz / 0.05 MHz". Rețineți că, atunci când această setare este modificată, toate presetările radio sunt șterse.

Multi-zonă
Sunt necesare setări dacă ați conectat difuzoarele în camera separată (ZONA 2) folosind cabluri de difuzoare. Dacă nu ați efectuat setările Multi Zone în Initial Setup, apăsați butonul de pe telecomandă și efectuați setările în System Setup accesat din ecranul Home care este afișat. Selectați "Zone 2" în "System Setup" – "Speaker" – "Configuration" – "Zone Speaker".

Redare

1. În timp ce țineți apăsat MODE (a) de pe telecomandă, apăsați ZONE 2 (b) timp de 3 sau mai multe secunde până când indicatorul telecomenzii clipește de două ori.
   • 0 Telecomanda comută la modul pentru controlul ZONEI 2.
     Pentru a readuce telecomanda în modul de control al camerei principale: În timp ce țineți apăsat MODE (a) de pe telecomandă, apăsați MAIN (c) timp de 3 secunde sau mai mult până când indicatorul telecomenzii clipește o dată.
2. Îndreptați telecomanda spre unitatea principală și apăsați Í (d). "Z2" se aprinde pe ecranul unității principale.

3. Apăsați butonul selector de intrare (e) al intrării care trebuie redată în camera separată. Pe unitatea principală, după ce apăsați ZONE 2-CONTROL, în termen de 8 secunde rotiți cadranul INPUT SELECTOR pentru a selecta intrarea care trebuie redată în camera separată.
   • Puteți selecta aceleași intrări pentru camera principală și camera separată numai cu selectorul de intrare "NET" sau "BLUETOOTH", sau "USB". Dacă aveți "NET" selectat în camera principală și apoi selectați "USB" în camera separată, camera principală comută și ea la "USB". Nu puteți selecta posturi diferite pentru camera principală și camera separată cu radioul AM/FM.

4. Reglarea volumului se face pe amplificatorul pre-principal pentru camera separată când este conectat prin ZONE 2 LINE OUT. Când ieșiți de la difuzoarele ZONE, reglați cu VOL+/– de pe telecomandă. Pentru a controla pe unitatea principală, apăsați ZONE 2-CONTROL și reglați cu controlul MASTER VOLUME în termen de 8 secunde.

• Dacă ZONA 2 este pornită, consumul de energie în timpul standby devine mai mare decât în mod normal.

Pentru a opri funcția
Apăsați în timp ce vă aflați în modul de control al ZONEI 2 de pe telecomandă. Alternativ, apăsați ZONE 2-ON/OFF de pe unitatea principală.

Redarea numai în ZONA 2
Dacă treceți unitatea în standby în timpul redării multi-zonă, indicatorul Z2 este estompat, iar modul de redare este comutat la redarea numai într-o cameră separată. Setarea ZONEI 2 la pornit în timp ce această unitate este în standby va comuta, de asemenea, modul de redare la aceeași setare.

Reglare AV
Apăsând de pe telecomandă în timpul redării, puteți regla setările utilizate frecvent, cum ar fi comutarea difuzoarelor și reglarea calității sunetului, folosind meniurile de pe ecran. Selectați elementul cu cursoarele telecomenzii și apăsați ENTER pentru a confirma selecția. Pentru a reveni la ecranul anterior, apăsați . Rețineți că nu există afișaj pe ecranul televizorului când selectorul de intrare este "CD", "TV", "PHONO", "FM" sau "AM", așa că urmăriți afișajul unității principale în timp ce efectuați operațiunile.

"Tone": Este posibil să îmbunătățiți sau să moderați basul și înaltele.
"Other": Vă permite să faceți o varietate de setări.

• "Sound Delay": Dacă videoclipul este în spatele audio, puteți întârzia audio pentru a compensa decalajul.
• "Sound Retriever": Îmbunătățiți calitatea audio comprimat.
• "Speakers": Puteți comuta ieșirea pe difuzoarele surround spate și difuzoarele de înălțime și puteți comuta ieșirea pentru difuzoarele A/B.

Home
Când apăsați de pe telecomandă, ecranul Home este afișat și puteți face setări în diferitele meniuri. Selectați elementul cu cursoarele telecomenzii și apăsați ENTER pentru a confirma selecția. Pentru a reveni la ecranul anterior, apăsați .

"System Setup": Setări avansate pentru a vă oferi o experiență și mai bună.
"MCACC": Configurați difuzoarele automat sau faceți modificările dorite la egalizator.
"Network/Bluetooth": Faceți setări de conectare Wi-Fi sau setări legate de BLUETOOTH.

Când unitatea funcționează neregulat (Resetarea acestei unități)
Repornirea unității o poate ajuta să funcționeze mai ușor. Pentru a reporni unitatea, treceți-o în standby, apoi apăsați STANDBY/ON de pe unitatea principală timp de cel puțin 5 secunde. (Setările unității vor fi menținute.) Dacă nu există nicio îmbunătățire nici după repornirea unității, încercați să deconectați și să reconectați cablurile de alimentare ale unității și ale echipamentului conectat. Când încă nu există nicio îmbunătățire, resetarea unității la starea de la momentul expedierii poate rezolva problema. Dacă resetați starea unității, preferințele dvs. vor fi resetate la valorile implicite. Notați-le înainte de operațiunea de mai jos.

Cum se resetează unitatea

1. În timp ce țineți apăsat AUTO/DIRECT de pe unitatea principală, apăsați STANDBY/ON de pe unitatea principală.
2. 2. "Clear" apare pe ecran, iar unitatea revine în standby. Nu deconectați cablul de alimentare până când "Clear" dispare de pe ecran.
   Pentru a reseta telecomanda, în timp ce țineți apăsat MODE, apăsați până când indicatorul telecomenzii clipește de două ori (aproximativ 3 secunde).

Denumiri părți

Panoul frontal

1. Selector INPUT: Comută intrarea care va fi redată.
2. Indicator MCACC: Se aprinde atunci când ați activat calibrarea difuzoarelor realizată cu MCACC.
3. Indicator FL OFF: Se aprinde atunci când ați apăsat în mod repetat DIMMER pentru a opri afișajul.
4. Buton DIMMER: Comută luminozitatea afișajului.
5. Buton ZONE 2-ON/OFF: Comută funcția multi-zonă pornit/oprit.
6. Buton ZONE 2-CONTROL: Controlează funcția multi-zonă.
7. Buton HOME MENU: Afișează ecranul Home (principal).
8. Afișaj
9. Butoane cursor (TUNE / PRESET buton) și butonul ENTER: Selectați elementul cu cursoarele și apăsați ENTER pentru a confirma selecția. Când utilizați TUNER-ul, selectați frecvența cu TUNE, sau selectați posturi presetate cu PRESET.
10. Indicator NETWORK: Când alimentarea unității este pornită, acesta se aprinde atunci când "NET" este selectat cu selectorul de intrare și unitatea este conectată la rețea. Dacă unitatea este în modul standby, acesta se aprinde atunci când sunt activate funcții precum HDMI CEC și standby-ul de rețea. Cu toate acestea, nu se aprinde când ZONE 2 este pornit.

11. Indicator WIRELESS: Se aprinde atunci când unitatea este conectată la rețeaua wireless.
12. Senzor de control de la distanță
13. Buton .RETURN: Returnează afișajul la starea anterioară.
14. .MASTER VOLUME: Vă permite să reglați volumul.
15. Buton STANDBY/ON: Pornește unitatea sau o trece în modul standby.
16. Mufă PHONES: Căștile stereo cu o mufă standard (1/4 inch sau ø6,3 mm) sunt conectate.
17. Mufă MCACC SETUP MIC: Microfonul de configurare a difuzoarelor furnizat este conectat.
18. Buton Listening mode: Selectați modul de ascultare.
19. Buton SOUND RETRIEVER: Activează/dezactivează funcția Sound Retriever care oferă o calitate mai bună a sunetului pentru sunetul comprimat.
20. Buton PURE DIRECT: Comută la modul Pure Direct.
21. Port USB: Un dispozitiv de stocare USB este conectat astfel încât fișierele muzicale stocate în acesta să poată fi redate. Puteți, de asemenea, să furnizați energie (5V/1A) dispozitivelor USB cu un cablu USB.
22. Mufă AUX INPUT AUDIO: Puteți reda sunetul de la un player extern conectând un cablu mini stereo.
23. Mufă AUX INPUT HDMI: Conectați-vă la o cameră video etc., folosind un cablu HDMI.

Panoul din spate

1. Mufe DIGITAL IN OPTICAL/COAXIAL: Introduceți semnale audio digitale TV sau AV cu un cablu optic digital sau un cablu coaxial digital.
2. Terminal ANTENNA AM LOOP/FM 75Ω: Antenele furnizate sunt conectate.
3. Mufe VIDEO IN: Introduceți semnale video ale componentelor AV cu un cablu video analogic.
4. Mufe COMPONENT VIDEO IN: Introduceți componente AV semnale video cu un cablu video component.
5. Port NETWORK: Conectați-vă la rețea cu un cablu Ethernet.
6. Mufe HDMI OUT: Transmiteți semnale video și audio cu un cablu HDMI conectat la un monitor, cum ar fi un televizor sau un proiector.
7. Mufe HDMI IN: Transmiteți semnale video și semnale audio cu un cablu HDMI conectat la o componentă AV.

8. Antenă wireless: Utilizată pentru conexiunea Wi-Fi sau când utilizați un dispozitiv compatibil BLUETOOTH. Ajustați-le unghiurile în funcție de starea conexiunii.
9. Cablu de alimentare (modele nord-americane, europene, australiene și asiatice) AC IN (modele taiwaneze): Cablul de alimentare furnizat este conectat.
10. Terminal SIGNAL GND: Firul de împământare al pickup-ului este conectat.
11. Mufe AUDIO IN: Introduceți semnal audio al componentei AV cu un cablu audio analogic.
12. Terminale SPEAKERS: Conectați difuzoarele cu difuzoare cabluri. (Modelele nord-americane sunt compatibile cu mufe banană.)
13. Mufă ZONE 2 LINE OUT: Scoateți semnale audio cu un cablu audio analogic către un amplificator pre-principal într-o cameră separată (ZONE 2).
14. Mufă SUBWOOFER PRE OUT: Conectați un subwoofer alimentat cu un cablu de subwoofer. Pot fi conectate până la două subwoofere alimentate. Același semnal este scos din fiecare dintre mufele SUBWOOFER PRE OUT.

Telecomandă

1. buton: Pornește unitatea sau o trece în modul standby.
2. Butoane selector de intrare: Selectați intrarea care va fi redată. Utilizați butoanele din 3 pentru a selecta "STRM BOX", "AUX" sau "PHONO".
3. buton: Sursa de intrare redată comută de fiecare dată când apăsați unul dintre aceste butoane.
4. Buton (AV ADJUST): Puteți efectua setări comune pe ecranul televizorului.
5. Butoane cursor și butonul ENTER: Selectați elementul cu cursoarele și apăsați ENTER pentru a confirma selecția.
6. buton: Afișează ecranul Home (principal).
7. Butoane de volum: Vă permite să reglați volumul. Acest buton anulează, de asemenea, dezactivarea sunetului.
8. buton: Dezactivează temporar sunetul. Apăsați din nou pentru a anula dezactivarea sunetului.
9. Butoane LISTENING MODE: Vă permite să selectați ascultarea mod. Butoane MAIN/ZONE 2: Controlează funcția multi-zonă. (Butonul ZONE 3 nu este utilizat cu această unitate.)
10. Buton Play: Utilizat pentru operațiunile de redare când redați Music Server sau USB.
11. buton: Utilizat pentru operațiunile de repetare sau redare aleatorie când redați Music Server sau USB. Buton CLEAR: Șterge toate caracterele pe care le-ați introdus când introduceți text pe ecranul televizorului.
12. Buton (STATUS): Comută informațiile de pe afișaj.
13. buton: Returnează afișajul la starea anterioară.
14. Buton MODE: Comută reglarea pe un post între automat reglare și reglare manuală.
15. +Fav button: Înregistrează un post de radio.


Afișaj

1. Acesta se poate aprinde când efectuați operațiuni cu selectorul de intrare "NET", "USB".
2. Se aprinde în următoarele condiții.
   Z2: Când ZONE 2 este pornit.
   : Când este conectat prin BLUETOOTH.
   : Când este conectat prin Wi-Fi.
   NET: Când "NET" este selectat cu selectorul de intrare și unitatea este conectată la rețea. Va clipi dacă conexiunea la rețea nu este corectă. USB: Când "USB" este selectat cu selectorul de intrare și unitatea este conectată prin USB și dispozitivul USB este selectat. Clipesște dacă USB-ul nu este conectat corect. HDMI: Când semnalele HDMI sunt introduse și intrarea HDMI este selectată. DIGITAL: Când semnalele digitale sunt introduse și intrarea digitală este selectată.
3. Se aprinde în funcție de tipul de semnale audio digitale de intrare și modul de ascultare.
4. Se aprinde în următoarele condiții. RDS (modele europene, australiene și asiatice): Recepționarea transmisiei RDS. TUNED: Recepționarea radioului AM/FM. STEREO: Recepționarea FM stereo. SLEEP: Când temporizatorul de repaus este setat. AUTO STBY: Standby automat este pornit.
5. Sistemul de difuzoare selectat în prezent se aprinde.
6. Se aprinde când căștile sunt conectate.
7. Clipesște când sunetul este dezactivat.
8. Afișează diverse informații despre semnalele de intrare.
9. Se aprinde când se reglează volumul.
10. Afișaj difuzor/canal: Afișează canalul de ieșire care corespunde modului de ascultare selectat.

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manualul Pioneer VSX-1131

Limbi disponibile
