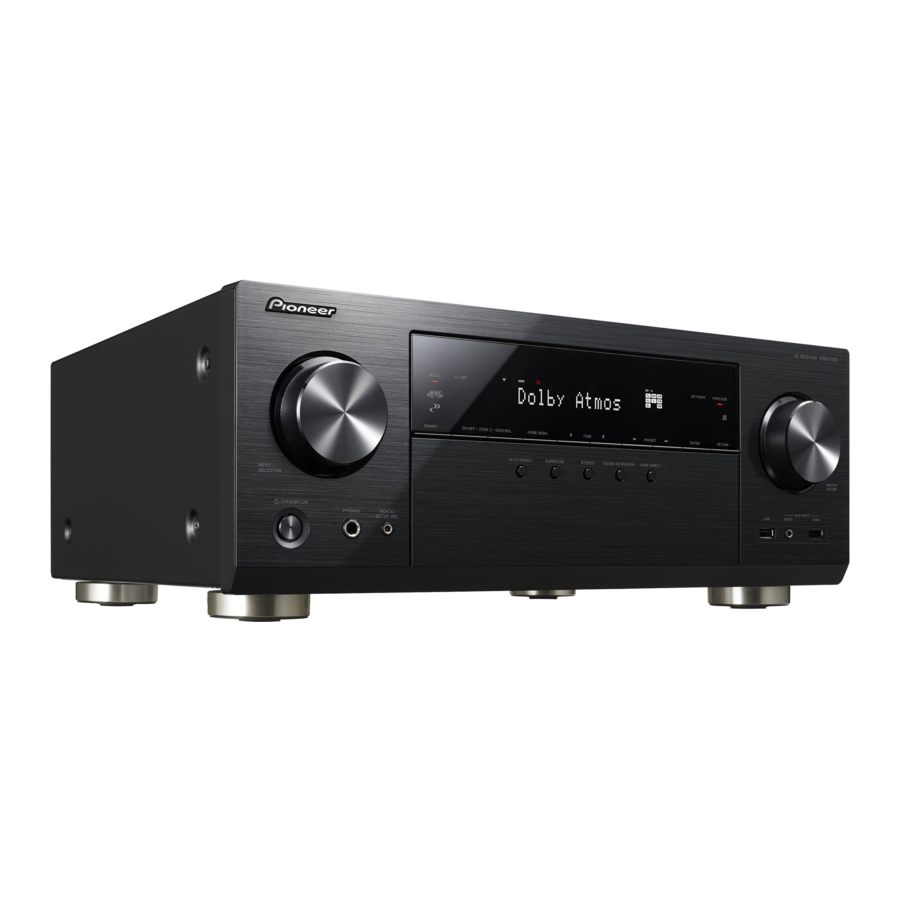

Manuale Pioneer VSX-1131

Cosa c'è nella confezione

1. Unità principale
2. Telecomando (RC-914R) ×1, Batterie (AAA/R03) ×2
3. Antenna FM da interno ×1
4. Antenna AM a loop ×1
5. Microfono per la configurazione degli altoparlanti ×1
6. Cavo di alimentazione ×1

Caratteristiche principali

Questa unità è collegata tra il televisore e i componenti AV. Per riprodurre, selezionare la sorgente con il selettore di ingresso. È possibile collegare 7.1 canali di altoparlanti a questa unità, con 7 canali a 170 W (6 ohm, 1 kHz, 0,9% THD) (modelli nordamericani) / 160 W (6 ohm, 1 kHz, 1% THD) (modelli europei, australiani, asiatici e taiwanesi) per canale più un jack pre out per subwoofer alimentato.

• Supporta la riproduzione in formato Dolby Atmos che fornisce un posizionamento del suono a 360°
• Il jack HDMI supporta l'ingresso e l'uscita video 4K. I jack IN1 a 3 e OUT MAIN/SUB supportano HDCP2.2
• Funzionalità HDMI CEC: Funzionalità di controllo come il collegamento della commutazione di ingresso con il selettore di ingresso e i lettori conformi allo standard CEC, la commutazione dell'uscita audio e del volume tramite il telecomando di un televisore compatibile con CEC e la commutazione automatica di questa unità in standby quando il televisore viene spento
• HDMI Standby Through: I segnali video e audio dei componenti AV possono essere trasmessi al televisore anche se questa unità è in standby
• ARC: Il collegamento con un televisore compatibile con ARC si completa con un solo cavo HDMI
• Facile configurazione iniziale tramite la guida su schermo e l'On-Screen Display (OSD) che mostra le operazioni sul televisore
• Radio Internet e AirPlay tramite LAN cablata o Wi-Fi (LAN wireless) e funzioni di rete come Music Server che consente la riproduzione di file musicali da PC, la riproduzione USB, oltre ad altre funzioni di riproduzione come la radio AM/FM e la riproduzione BLUETOOTH ®
• I formati di riproduzione supportati da Music Server e USB includono sorgenti WAV, FLAC e DSD ad alta risoluzione
• Connessione multi-zona che consente di riprodurre nella stanza principale e di ascoltare in una stanza separata (ZONA 2)
• È possibile collegare un sistema di altoparlanti B
• Prevediamo di fornire supporto per il formato audio DTS:X tramite un aggiornamento del firmware per questa unità. Consultare la nostra homepage per maggiori informazioni.

  Collegare altoparlanti con impedenza da 6 Ω a 16 Ω. Il cavo di alimentazione deve essere collegato solo dopo aver completato tutti gli altri collegamenti dei cavi.
  • Non ci assumiamo alcuna responsabilità per danni derivanti dal collegamento di apparecchiature prodotte da altre aziende.

Collegamento

Scegliere la disposizione dei diffusori

1. Diffusori anteriori
2. Diffusori anteriori
3. Diffusore centrale
4. Diffusori surround
5. Diffusori surround
6. Subwoofer amplificato

Per sistema a 5.1 canali
Questo è un sistema a 5.1 canali che è il sistema surround di base. I diffusori anteriori emettono il suono stereo anteriore e un diffusore centrale emette il suono centrale come dialoghi e voci. I diffusori surround creano un campo sonoro posteriore. Il subwoofer amplificato riproduce i suoni dei bassi e crea un campo sonoro ricco. I diffusori anteriori devono essere posizionati all'altezza dell'orecchio, mentre i diffusori surround devono essere posizionati appena sopra l'altezza dell'orecchio. Il diffusore centrale deve essere impostato di fronte alla posizione di ascolto. Posizionare il subwoofer amplificato verso la parte anteriore. Posizionandolo tra il diffusore centrale e un diffusore anteriore si ottiene un suono naturale anche durante la riproduzione di musica.

• I diffusori anteriori, il diffusore centrale e i diffusori surround sono contati come 5 canali e il subwoofer amplificato è contato come 0,1 di un canale, dandoci il nome di sistema a 5.1 canali.

Vai a "Collegamento"

Sistema diffusore B
In un sistema a 5.1 canali, è possibile collegare un altro set di diffusori anteriori da utilizzare come sistema diffusore B. In questo stato, il sistema a 5.1 canali diventa il sistema diffusore A ed è possibile commutare lo stesso audio per l'uscita da A, B o A+B. Non c'è uscita dai diffusori B se viene utilizzato il collegamento del diffusore di zona.

Vai a "Collegamento"

Per sistema a 7.1 canali (con diffusori surround posteriori)
Questo è un sistema con diffusori surround posteriori aggiunti al sistema base a 5.1 canali. Il collegamento dei diffusori surround posteriori migliora il senso di avvolgimento e la connettività del suono creato dal campo sonoro posteriore e fornisce un campo sonoro più reale. È possibile selezionare la modalità di ascolto Dolby Atmos, che realizza il suono surround 3D più aggiornato, quando il formato di ingresso è Dolby Atmos. Con formati diversi da Dolby Atmos, è comunque possibile creare un campo sonoro emettendo il suono dai diffusori surround posteriori quando si seleziona la modalità di ascolto Dolby Surround. Il posizionamento ottimale è che i diffusori surround posteriori siano all'altezza dell'orecchio. Posizionare i diffusori surround in una posizione leggermente più avanzata rispetto a quella di un sistema a 5.1 canali.

• Se si includono i diffusori surround posteriori nella configurazione, sono necessari i diffusori surround.

Vai a "Collegamento"

Sistema diffusore B
In un sistema a 7.1 canali (con diffusori surround posteriori), è possibile collegare un altro set di diffusori anteriori da utilizzare come sistema diffusore B. In questo stato, il sistema a 7.1 canali diventa il sistema diffusore A ed è possibile commutare lo stesso audio per l'uscita da A, B o A+B. Si noti che il suono non viene emesso dal diffusore surround posteriore quando si seleziona A+B. Non c'è uscita dai diffusori B se viene utilizzato il collegamento del diffusore di zona.

Vai a "Collegamento"

Per sistema a 7.1 canali (con diffusore di altezza-A)
Questo è un sistema base a 5.1 canali con l'aggiunta di diffusori di altezza, sia come diffusori anteriori alti che come diffusori posteriori alti. Selezionare quali diffusori impostare in base all'ambiente della stanza. È possibile selezionare la modalità di ascolto Dolby Atmos (riproduzione a 5.1.2 canali), che realizza il suono surround 3D più aggiornato, inclusi i suoni overhead, quando il formato di ingresso è Dolby Atmos. Con formati diversi da Dolby Atmos, è comunque possibile creare un campo sonoro emettendo il suono dai diffusori di altezza quando si seleziona la modalità di ascolto Dolby Surround. I diffusori anteriori alti o i diffusori posteriori alti devono essere posizionati almeno 0,9 m più in alto dei diffusori anteriori. I diffusori anteriori alti devono essere posizionati direttamente sopra i diffusori anteriori e la distanza tra i diffusori posteriori alti deve corrispondere alla distanza tra i diffusori anteriori. Entrambi devono essere impostati di fronte alla posizione di ascolto.

Vai a "Collegamento"

Per sistema a 7.1 canali (con diffusore di altezza-B)
Questo è un sistema base a 5.1 canali che utilizza diffusori a soffitto, ad esempio, con l'aggiunta di diffusori di altezza, sia come diffusori anteriori superiori, diffusori centrali superiori o diffusori posteriori superiori. Selezionare quali diffusori impostare in base all'ambiente della stanza. È possibile selezionare la modalità di ascolto Dolby Atmos (riproduzione a 5.1.2 canali), che realizza il suono surround 3D più aggiornato, inclusi i suoni overhead, quando il formato di ingresso è Dolby Atmos. Con formati diversi da Dolby Atmos, è comunque possibile creare un campo sonoro emettendo il suono dai diffusori di altezza quando si seleziona la modalità di ascolto Dolby Surround. Montare i diffusori anteriori superiori sul soffitto davanti alla posizione di seduta, i diffusori centrali superiori sul soffitto direttamente sopra la posizione di seduta e i diffusori posteriori superiori sul soffitto dietro la posizione di seduta. La distanza tra ogni coppia deve corrispondere alla distanza tra i due diffusori anteriori.

• Dolby Laboratories consiglia di posizionare questo tipo di diffusori di altezza per ottenere il miglior effetto Dolby Atmos.

Vai a "Collegamento"

Per sistema a 7.1 canali (con diffusori di altezza-C)
Questo è un sistema base a 5.1 canali che utilizza diffusori abilitati per Dolby, con l'aggiunta di diffusori di altezza, sia come diffusori abilitati per Dolby (anteriori) o diffusori abilitati per Dolby (surround) o diffusori abilitati per Dolby (surround posteriori). Selezionare quali diffusori impostare in base all'ambiente della stanza. I diffusori abilitati per Dolby sono diffusori speciali progettati per affrontare il soffitto in modo che il suono venga udito dopo essere rimbalzato sul soffitto in modo che il suono sembri provenire dall'alto. È possibile selezionare la modalità di ascolto Dolby Atmos (riproduzione a 5.1.2 canali), che realizza il suono surround 3D più aggiornato, inclusi i suoni overhead, quando il formato di ingresso è Dolby Atmos. Con formati diversi da Dolby Atmos, è comunque possibile creare un campo sonoro emettendo il suono dai diffusori di altezza quando si seleziona la modalità di ascolto Dolby Surround. Posizionarli sopra i diffusori anteriori o sopra i diffusori surround o sopra i diffusori surround posteriori. Se sono diffusori abilitati per Dolby integrati, posizionarli al posto dei diffusori anteriori, dei diffusori surround o dei diffusori surround posteriori.

Vai a "Collegamento"

Per Bi-Amping dei diffusori
È possibile collegare i diffusori anteriori che supportano il Bi-Amping per migliorare la qualità dei bassi e degli acuti. Il numero massimo di canali disponibili con questo collegamento è 5.1 perché i diffusori Bi-Amping richiedono un amplificatore per i jack del tweeter e un amplificatore per i jack del woofer. Gli effetti e i posizionamenti per i diffusori sono gli stessi del piano a 5.1 canali che non utilizza i diffusori Bi-Amping.

Vai a "Collegamento"

Collegare gli altoparlanti

1. Cavo dell'altoparlante
2. Cavo del subwoofer

in caso di:

Collegare per un sistema a 5.1 canali. Con un sistema a 7.1 canali (con altoparlanti surround posteriori), collegare anche e . È possibile collegare fino a due subwoofer amplificati. Lo stesso segnale viene emesso da ciascuna delle prese SUBWOOFER. Con questa connessione, è possibile collegare un altro set di altoparlanti anteriori da utilizzare come sistema Speaker B. Commutare gli altoparlanti A/B con AV Adjust. Notare che l'audio non viene emesso dall'altoparlante surround posteriore quando è selezionato A+B.

Configurazione

• Le impostazioni per la configurazione degli altoparlanti che hai collegato devono essere effettuate in "Full Auto MCACC" nella configurazione iniziale.


Assicurarsi che i fili scoperti degli altoparlanti non sporgano dai terminali degli altoparlanti durante il collegamento. Se i fili scoperti degli altoparlanti toccano il pannello posteriore o i fili + e – si toccano, il circuito di protezione si attiverà.

1. Cavo dell'altoparlante
2. Cavo del subwoofer

in caso di:

Collegare . È possibile collegare fino a due subwoofer amplificati. Lo stesso segnale viene emesso da ciascuna delle prese SUBWOOFER.

• Oltre a queste connessioni, è anche possibile collegare altoparlanti surround posteriori e . Tuttavia, è possibile emettere audio solo da una serie di o : alla volta. Quando entrambi sono collegati, è possibile selezionare quali altoparlanti dare la priorità con AV Adjust.

Configurazione

• Le impostazioni per la configurazione degli altoparlanti che hai collegato devono essere effettuate in "Full Auto MCACC" nella configurazione iniziale.


Assicurarsi che i fili scoperti degli altoparlanti non sporgano dai terminali degli altoparlanti durante il collegamento. Se i fili scoperti degli altoparlanti toccano il pannello posteriore o i fili + e – si toccano, il circuito di protezione si attiverà.

1. Cavo dell'altoparlante
2. Cavo del subwoofer

in caso di:
Collegare gli altoparlanti anteriori compatibili con la connessione Bi-Amping alle prese FRONT e alle prese SURROUND BACK. Assicurarsi di rimuovere la barra jumper montata tra le prese del woofer e le prese del tweeter degli altoparlanti anteriori. In caso di connessione Bi-Amping, fare riferimento al manuale di istruzioni degli altoparlanti. È possibile collegare fino a due subwoofer amplificati. Lo stesso segnale viene emesso da ciascuna delle prese SUBWOOFER.

Configurazione

• La connessione Bi-Amping richiede di modificare alcune impostazioni. Selezionare "Yes" (Sì) in "Bi-Amp" (Bi-Amp) in "Full Auto MCACC" nella configurazione iniziale.


Assicurarsi che i fili scoperti degli altoparlanti non sporgano dai terminali degli altoparlanti durante il collegamento. Se i fili scoperti degli altoparlanti toccano il pannello posteriore o i fili + e – si toccano, il circuito di protezione si attiverà.

Collegare il televisore

1. Cavo HDMI

se hai: TV ARC
Questa unità è collegata tra il televisore e i componenti AV. Se si collegano due o più componenti AV, è possibile selezionare il video visualizzato sul televisore e l'uscita audio da questa unità modificando il selettore di ingresso. Qui sono mostrate le connessioni per un televisore che supporta la funzione ARC (Audio Return Channel). Collegando con un unico cavo HDMI, non solo è possibile emettere l'ingresso video a questa unità al televisore, ma è anche possibile riprodurre il suono dal televisore tramite questa unità. Scegliere una presa HDMI IN sul televisore che supporti ARC durante il collegamento.

Configurazione

• Sono necessarie impostazioni per utilizzare la funzione ARC. Selezionare "Yes" (Sì) in "Audio Return Channel" (Canale di ritorno audio) nella configurazione iniziale.
• Si prega di fare riferimento al manuale di istruzioni del televisore per le indicazioni sulle connessioni e la configurazione del televisore.


Un altro televisore o proiettore può essere collegato alla presa HDMI OUT SUB. Questa presa non supporta ARC. Per i dettagli su come emettere il video a un dispositivo collegato

1. Cavo HDMI
2. Cavo ottico digitale

se hai: TV non ARC
Questa unità è collegata tra il televisore e i componenti AV. Se si collegano due o più componenti AV, è possibile selezionare il video visualizzato sul televisore e l'uscita audio da questa unità modificando il selettore di ingresso. Questo descrive le connessioni per un televisore che non supporta la funzione ARC (Audio Return Channel). Collegando sia con un cavo HDMI che con un cavo ottico digitale, non solo è possibile emettere l'ingresso video a questa unità al televisore, ma è anche possibile riprodurre il suono dal televisore tramite questa unità.

• Il collegamento con un cavo ottico digitale non è necessario se si guarda la TV tramite un dispositivo come un decoder via cavo (ovvero, non si utilizza un sintonizzatore integrato nel televisore).


Un altro televisore o proiettore può essere collegato alla presa HDMI OUT SUB. Questa presa non supporta ARC. Per i dettagli su come emettere il video a un dispositivo collegato

Collegare i componenti AV

1. Cavo HDMI

se si dispone di: Componenti AV HDMI
Questo è un esempio di connessione con un componente AV che ha un jack HDMI. Con la connessione a un componente AV conforme allo standard CEC (Consumer Electronics Control), è possibile utilizzare funzioni come la funzione HDMI CEC che si collega al selettore di ingresso e la funzione HDMI Standby Through che consente di riprodurre video e audio da componenti AV sul televisore anche quando questa unità è in modalità standby.

• Per riprodurre video 4K o 1080p, utilizzare un cavo HDMI ad alta velocità. Inoltre, per usufruire di video compatibili con HDCP2.2, collegarsi ai jack HDMI IN1 a IN3.

Configurazione

• La configurazione HDMI è necessaria per utilizzare le funzioni HDMI CEC e HDMI Standby Through. Effettuare le impostazioni dopo aver completato tutti i collegamenti.
• Per usufruire del suono surround digitale, incluso il Dolby Digital, l'uscita audio deve essere impostata su "Bitstream output" sul lettore Blu-ray Disc o su un altro dispositivo collegato.


È possibile collegare un dispositivo come una videocamera al jack HDMI AUX INPUT sul pannello anteriore.

1. Cavo video Component
2. Cavo ottico digitale
3. Cavo audio analogico

se si dispone di: Componenti AV non HDMI

Questo è un esempio di connessione con un componente AV che non ha un jack HDMI. Effettuare i collegamenti al componente AV in modo che corrispondano ai jack che ha. Quando la connessione di ingresso video è al jack BD/DVD, anche la connessione di ingresso audio deve essere ai jack BD/DVD e così via, in modo da collegare i jack di ingresso video ai jack con lo stesso nome dei jack di ingresso audio. Si noti che i segnali video immessi nel jack VIDEO IN o nei jack COMPONENT VIDEO IN verranno convertiti in segnali HDMI e quindi emessi dal jack HDMI OUT.

• Per usufruire della riproduzione surround digitale in formati come Dolby Digital, è necessario effettuare una connessione per i segnali audio con un cavo coassiale digitale o un cavo ottico digitale.

Configurazione

• I jack COMPONENT VIDEO IN sono compatibili solo con risoluzione 480i o 576i. Quando si immettono segnali video nei jack COMPONENT VIDEO IN, impostare la risoluzione di uscita del lettore su 480i o 576i. Selezionare interlacciato se non è presente un'opzione per 480i, ecc. Se il lettore non supporta l'uscita 480i o 576i, utilizzare il jack VIDEO IN.
• Per usufruire del suono surround digitale, incluso il Dolby Digital, l'uscita audio deve essere impostata su "Bitstream output" sul lettore Blu-ray Disc o su un altro dispositivo collegato.

1. Cavo coassiale digitale
2. Cavo audio analogico

se si dispone di: Componenti audio
Esempio di connessione con un componente audio. Collegare un lettore CD utilizzando un cavo coassiale digitale o un cavo audio analogico. È inoltre possibile collegare un giradischi dotato di cartuccia di tipo MM al jack PHONO.

• Se il giradischi ha un equalizzatore audio incorporato, collegarlo a un altro jack AUDIO IN. Inoltre, se il giradischi utilizza una cartuccia di tipo MC, installare un equalizzatore audio compatibile con la cartuccia di tipo MC tra l'unità e il giradischi, quindi collegare a qualsiasi jack AUDIO IN diverso dal jack PHONO.


Se il giradischi ha un cavo di messa a terra, collegarlo al terminale SIGNAL GND di questa unità.

1. Cavo audio analogico
2. Cavo dell'altoparlante

Connessione multi-zona
È possibile usufruire dell'audio nella stanza separata, ad esempio riproducendo un lettore Blu-ray Disc nella stanza principale (dove si trova questa unità) e ascoltando la radio Internet nella stanza separata (ZONE 2).

• I segnali audio DSD e Dolby TrueHD non vengono emessi a ZONE 2 quando selezionati con il selettore di ingresso "NET".

Connessioni con un componente AV
Quando si emette l'audio di un componente AV esterno a ZONE 2, è necessario connettersi utilizzando un cavo audio analogico.

ZONE 2 LINE OUT
È possibile riprodurre sorgenti a 2 canali in una stanza separata mentre nella stanza principale viene riprodotta una sorgente a 7.1 canali. Collegare i jack ZONE 2 LINE OUT dell'unità e i jack LINE IN dell'amplificatore pre-principale in una stanza separata con un cavo audio analogico.

ALTOPARLANTE ZONA
È possibile collegare gli altoparlanti in una stanza separata e riprodurre sorgenti a 2 canali.

• È possibile riprodurre attraverso un massimo di 5.1 canali nella stanza principale durante la riproduzione ZONE 2. Non è possibile selezionare modalità di ascolto come le modalità Dolby Atmos.
• Non c'è uscita dagli altoparlanti B se viene utilizzata la connessione dell'altoparlante di zona.

Configurazione

• Sono necessarie impostazioni nella configurazione iniziale, "Multi Zone Setup" per usufruire di questa funzione.

Collegare altri cavi

Collegamento dell'antenna
Spostare l'antenna mentre si riproduce la radio per trovare la posizione con la migliore ricezione. Utilizzare una puntina da disegno o simili per fissare l'antenna FM interna a una parete.

Antenna ad anello AM

Antenna FM interna

(Modelli nordamericani e taiwanesi)

(Modelli europei, australiani e asiatici)

Collegamento di rete
Collegare questa unità alla rete utilizzando LAN cablata o Wi-Fi (LAN wireless). È possibile usufruire di funzioni di rete come la radio Internet, il server musicale e AirPlay collegando l'unità alla rete.
Se si effettua il collegamento tramite LAN cablata, collegare con un cavo Ethernet alla porta NETWORK come mostrato nella figura. Per connettersi tramite Wi-Fi, dopo aver selezionato "Wireless" in "Network Connection" (Connessione di rete) nella configurazione iniziale, selezionare il metodo di impostazione desiderato e seguire le istruzioni sullo schermo per configurare la connessione.

Collegamento del cavo di alimentazione
Collegare il cavo di alimentazione alla presa di corrente dopo aver completato tutti gli altri collegamenti.

• I modelli taiwanesi includono cavi di alimentazione rimovibili. Collegare il cavo di alimentazione a AC IN dell'unità e quindi collegare alla presa. Scollegare sempre prima il lato della presa quando si scollega il cavo di alimentazione.


Configurazione

Accensione e configurazione iniziale

La configurazione iniziale si avvia automaticamente
Una volta completati tutti i collegamenti, cambiare l'ingresso del televisore con l'ingresso per questa unità, inserire le batterie nel telecomando e premere per accendere l'alimentazione. Quando si accende l'unità per la prima volta, la configurazione iniziale viene visualizzata automaticamente sul televisore per consentire di effettuare le impostazioni necessarie per l'avvio tramite semplici operazioni seguendo le istruzioni sullo schermo.
Queste istruzioni vi guideranno attraverso alcuni elementi che è necessario controllare in anticipo. Leggete in anticipo in modo che l'installazione proceda senza intoppi.

Funzionamento
Selezionare l'elemento con i cursori del telecomando e premere ENTER (a). Per tornare alla schermata precedente, premere (b).

Per ripetere la configurazione iniziale
Se si interrompe la procedura in corso d'opera o si desidera modificare un'impostazione effettuata durante la configurazione iniziale, premere sul telecomando, selezionare "System Setup" – "Miscellaneous" – "Initial Setup" dalla Home e premere ENTER.

Full Auto MCACC
Posizionare il microfono di configurazione degli altoparlanti in dotazione nella posizione di ascolto, misurare i toni di prova emessi dagli altoparlanti, quindi l'unità imposta automaticamente il livello di volume ottimale per ogni altoparlante, le frequenze di crossover e la distanza dalla posizione di ascolto. Ciò consente anche di correggere la distorsione causata dall'ambiente acustico della stanza.

• Utilizzare un treppiede o simili per posizionare il microfono di configurazione degli altoparlanti all'altezza dell'orecchio.
• Il suono del subwoofer potrebbe non essere rilevato in quanto si tratta di frequenze estremamente basse. Impostare il volume del subwoofer a più della metà.
• La calibrazione richiede diversi minuti per essere completata. Gli altoparlanti emettono il tono di prova ad alto volume durante la misurazione, quindi fate attenzione a ciò che vi circonda. Mantenere la stanza il più silenziosa possibile durante la misurazione. Se la misurazione viene interrotta, spegnere gli elettrodomestici.

Connessione alla sorgente
Verificare che ogni sorgente di ingresso sia collegata correttamente. Seguire le istruzioni, selezionare l'ingresso che si desidera confermare, avviare la riproduzione del lettore selezionato e verificare che le immagini appaiano sul televisore e che il suono venga riprodotto.

Connessione di rete
Impostare la connessione Wi-Fi con un punto di accesso come un router LAN wireless. Esistono i seguenti due metodi di connessione tramite Wi-Fi: "Scan Networks" (Scansione reti): Cercare un punto di accesso da questa unità. Scoprire in anticipo l'SSID del punto di accesso. "Use iOS Device (iOS7 or later)" (Usa dispositivo iOS (iOS7 o successivo)): Condividere le impostazioni Wi-Fi del dispositivo iOS con questa unità. Se si seleziona "Scan Networks" (Scansione reti), ci sono altre due scelte di metodo di connessione. Controllare quanto segue.

• "Enter Password" (Inserisci password): Inserire la password (o chiave) del punto di accesso per connettersi.
• "Push Button" (Pulsante): Se il punto di accesso ha un pulsante di connessione automatica, è possibile connettersi senza inserire una password.
• Se l'SSID del punto di accesso non viene visualizzato, allora nella schermata che elenca gli SSID, selezionare "Other..." (Altro...) con il cursore sul telecomando e premere ENTER, quindi seguire le istruzioni sullo schermo.

Inserimento da tastiera

Per passare da maiuscolo a minuscolo, selezionare "A/a" sullo schermo e premere ENTER. Per scegliere se mascherare la password con " " o visualizzarla in testo semplice, premere +Fav sul telecomando. Premere CLEAR per cancellare tutti i caratteri inseriti.

• Durante l'impostazione della rete viene visualizzata una schermata di conferma che chiede di accettare l'informativa sulla privacy. Selezionare "Yes" (Sì) e premere ENTER per indicare l'accettazione.

Configurazione multi zona
Quando si desidera ascoltare l'audio in una stanza diversa dalla stanza principale, impostare il metodo di uscita audio per la stanza separata (ZONE2). Se si sono collegati altoparlanti in una stanza separata con un cavo per altoparlanti, selezionare "Using AV Receiver" (Utilizzo del ricevitore AV). Se si è collegato un amplificatore pre-main in una stanza separata con un cavo audio analogico, selezionare "with External Premain Amplifier" (con amplificatore pre-main esterno).

Audio Return Channel
Se si è collegato un televisore che supporta ARC, selezionare "Yes" (Sì). L'impostazione ARC di questa unità si attiva ed è possibile ascoltare l'audio del televisore tramite questa unità.

Configurazione HDMI

HDMI CEC
Effettuare questa impostazione per abilitare la funzione di controllo per i dispositivi conformi allo standard CEC. Questa impostazione viene attivata automaticamente se è stato selezionato "Yes" (Sì) in "Audio Return Channel" (Canale di ritorno audio) nella configurazione iniziale.
Premere il pulsante sul telecomando per impostare "System Setup" – "Hardware" – "HDMI" – "HDMI CEC" su "On" (Attivato) sullo schermo del televisore. Abilitare anche la funzione di controllo CEC sul dispositivo CEC che si è collegato.

HDMI Standby Through
Anche se questa unità è in standby, i segnali di ingresso dai componenti AV vengono trasmessi al televisore.

• "Auto" / "Auto (Eco)": Selezionare una di queste impostazioni quando i componenti AV collegati sono conformi allo standard CEC. Indipendentemente dal selettore di ingresso selezionato immediatamente prima di commutare l'unità in standby, è possibile trasmettere i segnali di ingresso dai componenti AV al televisore. Selezionare "Auto (Eco)" se anche il televisore è conforme a CEC. È possibile ridurre il consumo energetico in modalità standby.
• "Input selector names for BD/DVD, etc." (Nomi dei selettori di ingresso per BD/DVD, ecc.): È possibile trasmettere i segnali di ingresso dal selettore di ingresso impostato al televisore. Può essere selezionato quando "HDMI CEC" è impostato su "Off" (Disattivato).
• "Last" (Ultimo): È possibile trasferire i segnali di ingresso del selettore di ingresso selezionato immediatamente prima che l'unità venga commutata in standby. Può essere selezionato quando "HDMI CEC" è impostato su "Off" (Disattivato).

Per uscire dalle impostazioni, premere .

Riproduzione

Riproduzione di base

Riproduzione di componenti AV

1. Commutare l'ingresso del televisore su quello assegnato all'unità.
2. Premere il selettore di ingresso (a) sul telecomando con lo stesso nome del jack a cui è stato collegato il lettore per commutare l'ingresso.
   Ad esempio, premere BD/DVD per riprodurre il lettore collegato al jack BD/DVD. Premere TV per ascoltare l'audio del televisore. È anche possibile selezionare l'ingresso con i pulsanti .

• Quando la funzione di collegamento CEC funziona, l'ingresso si commuta automaticamente quando è stato collegato un televisore e un lettore conformi a CEC a questa unità tramite connessione HDMI.

3. Avviare la riproduzione sul lettore.
4. Utilizzare VOL+/– (b) per regolare il volume.

Quando un televisore è collegato al jack HDMI OUT SUB
Premere il pulsante sul telecomando per visualizzare la Regolazione AV e impostare "Altro" – "Uscita HDMI" su "SUB" o "MAIN+SUB".

Modalità di ascolto
Questa unità è dotata di una varietà di modalità di ascolto. Per maggiori dettagli sulle modalità di ascolto, consultare il Manuale avanzato. Questa sezione introduce alcune delle modalità più popolari.

• È previsto un futuro aggiornamento del firmware per consentire a questa unità di supportare la riproduzione nel formato audio DTS Neural: X. Neo: 6 Cinema e Neo: 6 Music sono disponibili fino a un aggiornamento.

Pulsante AUTO/DIRECT (c)
È possibile selezionare le modalità Auto Surround, Direct e Pure Direct. In entrambi i casi, per i segnali di ingresso a 2 canali viene automaticamente selezionata la modalità Stereo che riproduce solo dagli altoparlanti anteriori e dal subwoofer, e per i segnali di ingresso multicanale vengono automaticamente selezionate le modalità di ascolto che corrispondono al segnale di ingresso, quindi Dolby Digital per le sorgenti Dolby Digital e DTS-HD Master Audio per DTS-HD Master Audio. La modalità Direct disattiva alcune elaborazioni che possono influire sulla qualità del suono, come le funzioni di controllo del tono, in modo da poter godere di una qualità del suono ancora migliore. La modalità Pure Direct disattiva ancora più processi che influiscono sulla qualità del suono, in modo da ottenere una riproduzione più fedele del suono originale. In questo caso, la calibrazione degli altoparlanti effettuata con MCACC è disabilitata.

• A seconda del segnale di ingresso e della configurazione degli altoparlanti, le modalità Dolby Surround e DTS Neural:X che espandono i segnali di ingresso a 2 canali e 5.1 canali a 5.1 canali e 7.1 canali possono essere selezionate automaticamente.

Pulsante SURR (d)
È possibile selezionare una varietà di modalità di ascolto per soddisfare i propri gusti. Ci sono le modalità Dolby Digital, DTS-HD Master Audio e Stereo che è possibile scegliere per adattarsi al segnale di ingresso, o le modalità Dolby Surround e DTS Neural: X che possono espandere i segnali di ingresso a 2 canali e 5.1 canali a 5.1 o 7.1 canali. È anche possibile godere di modalità surround originali come le modalità Ext. Stereo e Drama.

Pulsante STEREO (e)
È possibile selezionare la modalità "Stereo" (Stereo) per riprodurre solo dagli altoparlanti anteriori e dal subwoofer.
L'ultima modalità di ascolto selezionata per la sorgente viene memorizzata per ciascuno dei pulsanti AUTO/DIRECT, SURR e STEREO. Se il contenuto che si riproduce non è supportato dalla modalità di ascolto selezionata per ultima, viene selezionata automaticamente la modalità di ascolto standard per quel contenuto.
Premere (f) ripetutamente per commutare la visualizzazione dell'unità principale nel seguente ordine:

Funzioni di rete

Servizi di rete

1. Commutare l'ingresso del televisore su quello assegnato all'unità.
2. Premere NET per visualizzare la schermata dell'elenco dei servizi di rete.

3. Selezionare la voce con i cursori del telecomando e premere ENTER per confermare la selezione (a). Per tornare alla schermata precedente, premere (b).

Radio Internet
Quando questa unità è collegata a una rete, è possibile ascoltare TuneIn o altri servizi radio Internet preregistrati. Dopo aver selezionato il servizio desiderato, seguire le istruzioni visualizzate sullo schermo, utilizzando i cursori per selezionare stazioni radio e programmi, quindi premere ENTER per riprodurre. La riproduzione inizia quando viene visualizzato il 100% per il buffering.

Server musicale
È possibile riprodurre file musicali memorizzati su PC o dispositivi NAS conformi alla rete domestica e collegati alla stessa rete di questa unità. Selezionare il server con i cursori, selezionare il file musicale desiderato e premere ENTER per avviare la riproduzione. La riproduzione inizia quando viene visualizzato il 100% per il buffering.
Note:

• I servizi di rete diventano selezionabili dopo l'avvio della rete anche se non possono essere selezionati prima.
• La funzionalità può essere introdotta da aggiornamenti del firmware e i fornitori di servizi possono cessare i servizi, il che significa che alcuni servizi di rete e contenuti potrebbero non essere più disponibili in futuro. Inoltre, i servizi disponibili possono variare a seconda dell'area di residenza.

USB
Riproduci file musicali su un dispositivo di archiviazione USB.

• Il funzionamento non può essere garantito per tutti i dispositivi di archiviazione USB dispositivi.

1. Commutare l'ingresso del televisore su quello assegnato all'unità.
2. Collegare il dispositivo di archiviazione USB con i file musicali alla porta USB sulla parte anteriore dell'unità.
3. Premere USB sul telecomando.
4. Selezionare la cartella o il file musicale desiderato con i cursori del telecomando e premere ENTER per confermare e avviare la riproduzione (a).

• Questa unità può utilizzare dispositivi di archiviazione USB conformi allo standard di classe dei dispositivi di archiviazione di massa USB. L'unità è anche compatibile con i dispositivi di archiviazione USB che utilizzano i formati di file system FAT16 o FAT32.

AirPlay
È possibile ascoltare in modalità wireless i file musicali su un iPhone ®, iPod touch ® o iPad ® connesso allo stesso punto di accesso di questa unità.

• Aggiornare la versione del sistema operativo sul dispositivo iOS all'ultima versione.

1. Collegare il dispositivo iOS al punto di accesso.
2. Premere NET.
3. Toccare l'icona AirPlay nel centro di controllo del dispositivo iOS e selezionare questa unità dall'elenco dei dispositivi visualizzati, quindi toccare "Fine".
4. Riprodurre i file musicali sul dispositivo iOS.

• Lo stato predefinito prevede che la funzione Network Standby sia attiva, quindi quando si eseguono i passaggi 3 e 4 precedenti, questa unità si accende automaticamente e l'ingresso passa a "NET". Per ridurre la quantità di energia consumata in modalità standby, premere il pulsante sul telecomando, quindi nella Home visualizzata impostare "System Setup" – "Hardware" – "Power Management" – "Network Standby" su "Off".
• A causa delle caratteristiche della tecnologia wireless AirPlay, il suono prodotto su questa unità potrebbe essere leggermente in ritardo rispetto al suono riprodotto sul dispositivo abilitato per AirPlay.

È anche possibile riprodurre file musicali sul computer con iTunes (Ver. 10.2 o successiva). Prima di eseguire l'operazione, assicurarsi che questa unità e il PC siano connessi alla stessa rete, quindi premere NET su questa unità. Quindi, fare clic sull'icona AirPlay in iTunes, selezionare questa unità dall'elenco dei dispositivi visualizzati e avviare la riproduzione di un file musicale.

Riproduzione BLUETOOTH ®
Associazione

1. Quando si preme BT AUDIO sul telecomando, "Now Pairing..." (Ora in fase di associazione...) viene visualizzato sul display di questa unità e la modalità di associazione è abilitata.

2. Abilitare (attivare) la funzione BLUETOOTH del dispositivo abilitato BLUETOOTH, quindi selezionare questa unità tra i dispositivi visualizzati. Se viene richiesta una password, immettere "0000".

• Per connettere un altro dispositivo abilitato BLUETOOTH, premere e tenere premuto BT AUDIO fino a quando non viene visualizzato "Now Pairing..." (Ora in fase di associazione...), quindi eseguire il passaggio 2 sopra. Questa unità può memorizzare i dati di un massimo di 8 dispositivi associati.
• L'area di copertura è di 15 metri (48 piedi). Si noti che la connessione non è sempre garantita con tutti i dispositivi abilitati BLUETOOTH.

Riproduzione

1. Quando l'unità è accesa, collegare il dispositivo abilitato BLUETOOTH dispositivo.
2. Il selettore di ingresso di questa unità verrà commutato automaticamente su "BT AUDIO".
3. Riprodurre musica. Aumentare il volume del BLUETOOTH dispositivo abilitato a un livello appropriato.

• A causa delle caratteristiche della tecnologia wireless BLUETOOTH, il suono prodotto su questa unità potrebbe essere leggermente in ritardo rispetto al suono riprodotto sul dispositivo abilitato BLUETOOTH.

Altro

Ascolto della radio

1. Premere ripetutamente TUNER (a) sul telecomando per selezionare "AM" o "FM" sul display.
2. Premere MODE (c) sul telecomando, in modo che sul display venga visualizzato "TunMode: Auto".
3. Quando si premono i pulsanti del cursore / (b) sul telecomando, si avvia la sintonizzazione automatica e la ricerca si arresta quando viene trovata una stazione. Quando si è sintonizzati su una stazione radio, si accende l'indicatore "TUNED" sul display.

È possibile preimpostare fino a 40 stazioni.

1. Sintonizzare la stazione radio AM/FM che si desidera registrare.
2. Premere +Fav (d) sul telecomando in modo che il numero preimpostato sul display lampeggi.
3. Mentre il numero preimpostato lampeggia (circa 8 secondi), premere ripetutamente i pulsanti del cursore / (b) sul telecomando per selezionare un numero compreso tra 1 e 40.
4. Premere di nuovo +Fav (d) sul telecomando per registrare la stazione. Una volta registrato, il numero preimpostato smette di lampeggiare. Per selezionare una stazione radio preimpostata, premere i pulsanti del cursore / (b) sul telecomando.

• Per eliminare una stazione preimpostata, premere i pulsanti del cursore / (b) sul telecomando per selezionare il numero preimpostato che si desidera eliminare, premere +Fav (d) sul telecomando e quindi premere CLEAR (e) mentre il numero preimpostato lampeggia. Una volta eliminato, il numero sul display si spegne.

Impostazione della fase di frequenza
Premere il pulsante sul telecomando per selezionare "System Setup" – "Miscellaneous" – "Tuner" – "AM/FM Frequency Step" o "AM Frequency Step" e selezionare la fase di frequenza per la propria area. Per i modelli taiwanesi, l'impostazione è "10 kHz / 0.2 MHz" al momento dell'acquisto. Si prega di cambiarla in "9 kHz / 0.05 MHz". Si noti che quando questa impostazione viene modificata, tutte le preimpostazioni radio vengono eliminate.

Multi-zona
Sono necessarie delle impostazioni se si sono collegati gli altoparlanti nella stanza separata (ZONE 2) utilizzando cavi per altoparlanti. Se non sono state effettuate le impostazioni Multi Zone nella configurazione iniziale, premere il pulsante sul telecomando ed effettuare le impostazioni in System Setup a cui si accede dalla schermata Home visualizzata. Selezionare "Zone 2" in "System Setup" – "Speaker" – "Configuration" – "Zone Speaker".

Riproduzione

1. Tenendo premuto MODE (a) sul telecomando, premere ZONE 2 (b) per 3 o più secondi fino a quando l'indicatore del telecomando non lampeggia due volte.
   • 0 Il telecomando passa alla modalità per controllare ZONE 2.
     Per riportare il telecomando alla modalità di controllo della stanza principale: Tenendo premuto MODE (a) sul telecomando, premere MAIN (c) per 3 secondi o più fino a quando l'indicatore del telecomando non lampeggia una volta.
2. Puntare il telecomando verso l'unità principale e premere Í (d). "Z2" si accende sul display dell'unità principale.

3. Premere il pulsante del selettore di ingresso (e) dell'ingresso da riprodurre nella stanza separata. Sull'unità principale, dopo aver premuto ZONE 2-CONTROL, entro 8 secondi ruotare la manopola INPUT SELECTOR per selezionare l'ingresso da riprodurre nella stanza separata.
   • È possibile selezionare solo gli stessi ingressi per la stanza principale e la stanza separata con il selettore di ingresso "NET" o "BLUETOOTH" o "USB". Se è stato selezionato "NET" nella stanza principale e poi si seleziona "USB" nella stanza separata, anche la stanza principale passa a "USB". Non è possibile selezionare stazioni diverse per la stanza principale e la stanza separata con la radio AM/FM.

4. La regolazione del volume viene effettuata sull'amplificatore pre-principale per la stanza separata quando è collegato tramite ZONE 2 LINE OUT. Quando si effettua l'uscita dagli altoparlanti ZONE, regolare con VOL+/– sul telecomando. Per controllare sull'unità principale, premere ZONE 2-CONTROL e regolare con il controllo MASTER VOLUME entro 8 secondi.

• Se ZONE 2 è attivo, il consumo di energia durante lo standby diventa maggiore del normale.

Per disattivare la funzione
Premere mentre si è in modalità di controllo di ZONE 2 sul telecomando. In alternativa, premere ZONE 2-ON/OFF sull'unità principale.

Riproduzione solo in ZONE 2
Se si porta l'unità in standby durante la riproduzione multi-zona, l'indicatore Z2 viene oscurato e la modalità di riproduzione viene commutata alla riproduzione solo in una stanza separata. Impostare ZONE 2 su on mentre questa unità è in standby commuta anche la modalità di riproduzione alla stessa impostazione.

Regolazione AV
Premendo sul telecomando durante la riproduzione, è possibile regolare le impostazioni utilizzate frequentemente, come la commutazione degli altoparlanti e la regolazione della qualità del suono, utilizzando i menu a schermo. Selezionare la voce con i cursori del telecomando e premere ENTER per confermare la selezione. Per tornare alla schermata precedente, premere . Si noti che non c'è visualizzazione sullo schermo del televisore quando il selettore di ingresso è "CD", "TV", "PHONO", "FM" o "AM", quindi seguire il display dell'unità principale mentre si eseguono le operazioni.

"Tone" (Tono): È possibile migliorare o moderare i bassi e gli acuti.
"Other" (Altro): Permette di effettuare una varietà di impostazioni.

• "Sound Delay" (Ritardo audio): Se il video è in ritardo rispetto all'audio, è possibile ritardare l'audio per compensare il divario.
• "Sound Retriever" (Recupero audio): Migliora la qualità dell'audio compresso.
• "Speakers" (Altoparlanti): È possibile commutare l'uscita sugli altoparlanti surround back e sugli altoparlanti di altezza e commutare l'uscita per gli altoparlanti A/B.

Home
Quando si preme sul telecomando, viene visualizzata la Home e si possono effettuare impostazioni nei vari menu. Selezionare la voce con i cursori del telecomando e premere ENTER per confermare la selezione. Per tornare alla schermata precedente, premere .

"System Setup" (Configurazione del sistema): Impostazioni avanzate per offrire un'esperienza ancora migliore.
"MCACC": Impostare automaticamente gli altoparlanti o apportare le modifiche desiderate all'equalizzatore.
"Network/Bluetooth" (Rete/Bluetooth): Effettuare le impostazioni di connessione Wi-Fi o le impostazioni relative al BLUETOOTH.

Quando l'unità funziona in modo irregolare (ripristino di questa unità)
Riavviare l'unità può aiutarla a funzionare in modo più fluido. Per riavviare l'unità, portarla in standby, e quindi premere STANDBY/ON sull'unità principale per almeno 5 secondi. (Le impostazioni dell'unità saranno mantenute.) Se non c'è alcun miglioramento anche dopo il riavvio dell'unità, provare a scollegare e ricollegare i cavi di alimentazione dell'unità e delle apparecchiature collegate. Quando ancora non c'è alcun miglioramento, ripristinare l'unità allo stato al momento della spedizione può risolvere il problema. Se si ripristina lo stato dell'unità, le proprie preferenze saranno resettate ai valori predefiniti. Prenderne nota prima dell'operazione qui sotto.

Come resettare l'unità

1. Tenendo premuto AUTO/DIRECT sull'unità principale, premere STANDBY/ON sull'unità principale.
2. 2. "Clear" (Cancella) appare sul display e l'unità torna in standby. Non scollegare il cavo di alimentazione fino a quando "Clear" (Cancella) non scompare dal display.
   Per resettare il telecomando, tenendo premuto MODE, premere fino a quando l'indicatore del telecomando non lampeggia due volte (circa 3 secondi).

Nomi delle parti

Pannello frontale

1. Manopola INPUT SELECTOR: commuta l'ingresso da riprodurre.
2. Indicatore MCACC: si accende quando è stata attivata la calibrazione degli altoparlanti effettuata con MCACC.
3. Indicatore FL OFF: si accende quando è stato premuto ripetutamente DIMMER per spegnere il display.
4. Pulsante DIMMER: commuta la luminosità del display.
5. Pulsante ZONE 2-ON/OFF: attiva/disattiva la funzione multi-zona.
6. Pulsante ZONE 2-CONTROL: controlla la funzione multi-zona.
7. Pulsante HOME MENU: visualizza la schermata Home.
8. Display
9. Pulsanti cursore (TUNE / PRESET) e pulsante ENTER: selezionare la voce con i cursori e premere ENTER per confermare la selezione. Quando si utilizza il TUNER, selezionare la frequenza con TUNE, oppure selezionare le stazioni preimpostate con PRESET.
10. Indicatore NETWORK: quando l'unità è accesa, si accende quando "NET" è selezionato con il selettore di ingresso e l'unità è collegata alla rete. Se l'unità è in modalità standby, si accende quando sono abilitate funzioni come HDMI CEC e standby di rete. Non si accende quando ZONE 2 è attiva.

11. Indicatore WIRELESS: si accende quando l'unità è collegata alla rete wireless.
12. Sensore del telecomando
13. .Pulsante RETURN: riporta il display allo stato precedente.
14. .MASTER VOLUME: consente di regolare il volume.
15. Pulsante STANDBY/ON: accende l'unità o la mette in modalità standby.
16. Presa PHONES: sono collegate cuffie stereo con spina standard (1/4 di pollice o ø6,3 mm).
17. Presa MCACC SETUP MIC: è collegato il microfono di configurazione degli altoparlanti in dotazione.
18. Pulsante Listening mode: selezionare la modalità di ascolto.
19. Pulsante SOUND RETRIEVER: attiva/disattiva la funzione Sound Retriever che offre una migliore qualità del suono per l'audio compresso.
20. Pulsante PURE DIRECT: passa alla modalità Pure Direct.
21. Porta USB: è collegato un dispositivo di archiviazione USB in modo che i file musicali memorizzati al suo interno possano essere riprodotti. È inoltre possibile fornire alimentazione (5 V/1 A) ai dispositivi USB con un cavo USB.
22. Presa AUX INPUT AUDIO: è possibile riprodurre l'audio da un lettore esterno collegandosi tramite un cavo mini jack stereo.
23. Presa AUX INPUT HDMI: collegare a una videocamera, ecc., utilizzando un cavo HDMI.

Pannello posteriore

1. Prese DIGITAL IN OPTICAL/COAXIAL: ingresso segnali audio digitali TV o AV component con un cavo ottico digitale o un cavo coassiale digitale.
2. Terminale ANTENNA AM LOOP/FM 75Ω: sono collegate le antenne in dotazione.
3. Prese VIDEO IN: ingresso segnali video AV component con un cavo video analogico.
4. Prese COMPONENT VIDEO IN: ingresso segnali video AV component con un cavo video component.
5. Porta NETWORK: collegamento alla rete con un cavo Ethernet.
6. Prese HDMI OUT: trasmissione di segnali video e audio con un cavo HDMI collegato a un monitor come un televisore o un proiettore.
7. Prese HDMI IN: trasmissione di segnali video e audio con un cavo HDMI collegato a un AV component.

8. Antenna wireless: utilizzata per la connessione Wi-Fi o quando si utilizza un dispositivo abilitato BLUETOOTH. Regolare le loro angolazioni in base allo stato della connessione.
9. Cavo di alimentazione (modelli nordamericani, europei, australiani e asiatici) AC IN (modelli taiwanesi): è collegato il cavo di alimentazione in dotazione.
10. Terminale SIGNAL GND: è collegato il filo di terra del giradischi.
11. Prese AUDIO IN: ingresso segnale audio AV component con un cavo audio analogico.
12. Terminali SPEAKERS: collegare gli altoparlanti con cavi per altoparlanti. (I modelli nordamericani sono compatibili con le spine a banana.)
13. Presa ZONE 2 LINE OUT: uscita di segnali audio con un cavo audio analogico a un amplificatore pre-main in una stanza separata (ZONE 2).
14. Presa SUBWOOFER PRE OUT: collegare un subwoofer amplificato con un cavo per subwoofer. È possibile collegare fino a due subwoofer amplificati. Lo stesso segnale viene emesso da ciascuna delle prese SUBWOOFER PRE OUT.

Telecomando

1. pulsante: accende l'unità o la mette in modalità standby.
2. Pulsanti del selettore di ingresso: selezionare l'ingresso da riprodurre. Utilizzare i pulsanti in 3 per selezionare "STRM BOX", "AUX" o "PHONO".
3. pulsante: la sorgente di ingresso riprodotta cambia ogni volta che si preme uno di questi pulsanti.
4. Pulsante (AV ADJUST): è possibile eseguire impostazioni comuni sullo schermo del televisore.
5. Pulsanti cursore e pulsante ENTER: selezionare la voce con i cursori e premere ENTER per confermare la selezione.
6. pulsante: visualizza la schermata Home.
7. Pulsanti del volume: consente di regolare il volume. Questo pulsante annulla anche la disattivazione dell'audio.
8. pulsante: disattiva temporaneamente l'audio. Premere di nuovo per annullare la disattivazione dell'audio.
9. Pulsanti LISTENING MODE: consente di selezionare la modalità di ascolto. Pulsanti MAIN/ZONE 2: controlla la funzione multi-zona. (Il pulsante ZONE 3 non viene utilizzato con questa unità.)
10. Pulsante Play: utilizzato per le operazioni di riproduzione durante la riproduzione di Music Server o USB.
11. pulsante: utilizzato per operazioni di ripetizione o riproduzione casuale durante la riproduzione di Music Server o USB. Pulsante CLEAR: elimina tutti i caratteri inseriti quando si inserisce testo sullo schermo del televisore.
12. Pulsante (STATUS): commuta le informazioni sul display.
13. pulsante: riporta il display allo stato precedente.
14. Pulsante MODE: commuta la sintonizzazione su una stazione tra sintonizzazione automatica e sintonizzazione manuale.
15. Pulsante +Fav: registra una stazione radio.


Display

1. Potrebbe accendersi quando si eseguono operazioni con il selettore di ingresso "NET", "USB".
2. Si illumina nelle seguenti condizioni.
   Z2: quando ZONE 2 è attiva.
   : quando è connesso tramite BLUETOOTH.
   : quando è connesso tramite Wi-Fi.
   NET: quando "NET" è selezionato con il selettore di ingresso e l'unità è connessa alla rete. Lampeggerà se la connessione alla rete non è corretta. USB: quando "USB" è selezionato con il selettore di ingresso e l'unità è collegata tramite USB e il dispositivo USB è selezionato. Lampeggia se l'USB non è collegato correttamente. HDMI: quando vengono immessi segnali HDMI e viene selezionato l'ingresso HDMI. DIGITAL: quando vengono immessi segnali digitali e viene selezionato l'ingresso digitale.
3. Si illumina in base al tipo di segnali audio digitali in ingresso e alla modalità di ascolto.
4. Si illumina nelle seguenti condizioni. RDS (modelli europei, australiani e asiatici): ricezione di trasmissioni RDS. TUNED: ricezione di radio AM/FM. STEREO: ricezione di stereo FM. SLEEP: quando il timer di spegnimento è impostato. AUTO STBY: Auto Standby è attivo.
5. Il sistema di altoparlanti attualmente selezionato si illumina.
6. Si illumina quando sono collegate le cuffie.
7. Lampeggia quando la disattivazione dell'audio è attiva.
8. Visualizza varie informazioni sui segnali di ingresso.
9. Si illumina quando si regola il volume.
10. Visualizzazione altoparlante/canale: visualizza il canale di uscita che corrisponde alla modalità di ascolto selezionata.

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica Manuale Pioneer VSX-1131

Lingue disponibili
