Manuali i Pioneer VSX-1131

Çfarë ka në kuti

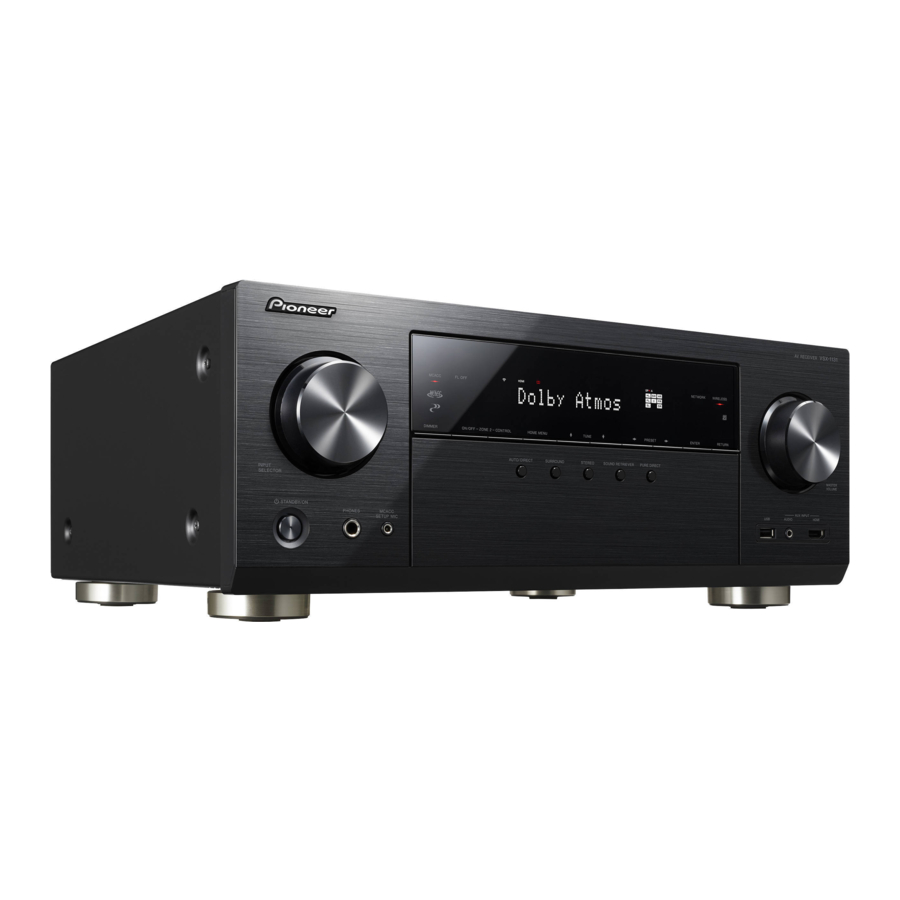

1. Njësia kryesore
2. Telekomanda (RC-914R) ×1, Bateritë (AAA/R03) ×2
3. Antena e brendshme FM ×1
4. Antena AM loop ×1
5. Mikrofoni i konfigurimit të altoparlantit ×1
6. Kordoni i rrymës ×1

Karakteristikat kryesore

Kjo njësi lidhet midis televizorit tuaj dhe komponentëve AV. Për të luajtur, zgjidhni burimin me zgjedhësin e hyrjes. Ju mund të lidhni 7.1ch altoparlantë në këtë njësi, me 7ch në 170 W (6 ohm, 1 kHz, 0.9%THD) (modelet e Amerikës së Veriut) / 160 W (6 ohm, 1 kHz, 1%THD) (modelet Evropiane, Australiane, Aziatike dhe Tajvaneze) për kanal plus një fole e paracaktuar për subwoofer të fuqizuar.

• Mbështet riprodhimin në formatin Dolby Atmos i cili ofron vendosje të tingullit 360e
• Foleja HDMI mbështet hyrjen dhe daljen e videos 4K. Folejat IN1 deri në 3 dhe OUT MAIN/SUB mbështesin HDCP2.2
• Funksionaliteti HDMI CEC: Karakteristikat e kontrollit të tilla si lidhja e ndërrimit të hyrjes me zgjedhësin e hyrjes dhe lojtarët që përputhen me standardin CEC, ndërrimi i daljes së audios dhe volumit duke përdorur telekomandën e një televizori të pajtueshëm me CEC dhe kalimi automatikisht i kësaj njësie në gatishmëri kur televizori është fikur
• HDMI Standby Through: Sinjalet video dhe audio nga komponentët AV mund të transmetohen në televizor edhe nëse kjo njësi është në gatishmëri
• ARC: Lidhja me një televizor të pajtueshëm me ARC është e plotë me një kabllo HDMI
• Konfigurimi i thjeshtë fillestar duke përdorur udhëzime në ekran dhe Ekrani në ekran (OSD) që tregon operacionet në televizor
• Radio në internet dhe AirPlay përmes LAN me tela ose Wi-Fi (LAN pa tela) dhe veçori të rrjetit të tilla si Music Server që mundëson riprodhimin e skedarëve muzikorë të PC-së, riprodhimin USB, plus veçori të tjera riprodhimi si radio AM/FM dhe riprodhimi BLUETOOTH ®
• Formatet e riprodhimit të mbështetura nga Music Server dhe USB përfshijnë burimin WAV, FLAC dhe DSD me rezolucion të lartë
• Lidhja me shumë zona që ju lejon të luani në dhomën kryesore dhe të dëgjoni në një dhomë të veçantë (ZONA 2)
• Mund të lidhni një sistem altoparlantësh B
• Ne planifikojmë të ofrojmë mbështetje për formatin audio DTS:X përmes një përditësimi të firmware për këtë njësi. Referojuni faqes sonë kryesore për më shumë informacion.

  Lidhni altoparlantët me 6 Ω deri në 16 Ω impedancë. Kordoni i rrymës duhet të lidhet vetëm pasi të jenë përfunduar të gjitha lidhjet e tjera të kabllove.
  • Ne nuk do të pranojmë përgjegjësi për dëmet që rrjedhin nga lidhja e pajisjeve të prodhuara nga kompani të tjera.

Lidhje

Zgjidhni konfigurimin e altoparlantëve tuaj

1. Altoparlantët e përparmë
2. Altoparlantët e përparmë
3. Altoparlanti qendror
4. Altoparlantët rrethues
5. Altoparlantët rrethues
6. Nën-woofer me energji

Për sistemin 5.1 kanalesh
Ky është një sistem 5.1 kanalesh që është sistemi bazë rrethues. Altoparlantët e përparmë nxjerrin tingull stereo përpara dhe një altoparlant qendror nxjerr tingull qendror si dialogjet dhe vokalin. Altoparlantët rrethues krijojnë fushën e tingullit të pasmë. Nën-woofer me energji riprodhon tingujt bas dhe krijon fushë të pasur tingulli. Altoparlantët e përparmë duhet të pozicionohen në lartësinë e veshit, ndërsa altoparlantët rrethues duhet të pozicionohen pak mbi lartësinë e veshit. Altoparlanti qendror duhet të vendoset përballë pozicionit të dëgjimit. Vendoseni nën-wooferin me energji drejt pjesës së përparme. Vendosja e tij midis altoparlantit qendror dhe një altoparlanti të përparmë ju jep një tingull natyral edhe kur luani muzikë.

• Altoparlantët e përparmë, altoparlanti qendror dhe altoparlantët rrethues llogariten si 5 kanale, dhe nën-woofer me energji llogaritet si 0.1 e një kanali, duke na dhënë emrin sistemi 5.1ch.

Shko te "Lidhja"

Sistemi i altoparlantit B
Në një sistem 5.1 kanalesh, mund të lidhni edhe një grup altoparlantësh të përparmë për t'i përdorur si një sistem altoparlantësh B. Në këtë gjendje, sistemi 5.1 kanalesh bëhet sistemi i altoparlantëve A dhe mund të ndërroni të njëjtin audio për të dalë nga A, B ose A+B. Nuk ka dalje nga altoparlantët B nëse përdoret lidhja e altoparlantit të zonës.

Shko te "Lidhja"

Për sistemin 7.1 kanalesh (me altoparlantë rrethues të pasmë)
Ky është një sistem me altoparlantë rrethues të pasmë të shtuar në sistemin bazë 5.1 kanalesh. Lidhja e altoparlantëve rrethues të pasmë përmirëson ndjenjën e mbështjelljes dhe lidhjes së tingullit të krijuar nga fusha e tingullit të pasmë dhe ofron një fushë tingulli më reale. Ju mund të zgjidhni modalitetin e dëgjimit Dolby Atmos, i cili realizon tingullin rrethues 3D më të fundit, kur formati i hyrjes është Dolby Atmos. Me formate të tjera përveç Dolby Atmos, ju ende mund të krijoni një fushë tingulli duke nxjerrë tingull nga altoparlantët rrethues të pasmë kur zgjidhni modalitetin e dëgjimit Dolby Surround. Pozicionimi optimal është që altoparlantët rrethues të pasmë të jenë në lartësinë e veshit. Vendosni altoparlantët rrethues në një pozicion pak më përpara sesa do ta bënit në një sistem 5.1 kanalesh.

• Nëse po përfshini altoparlantë rrethues të pasmë në konfigurimin, kërkohen altoparlantët rrethues.

Shko te "Lidhja"

Sistemi i altoparlantit B
Në një sistem 7.1 kanalesh (me altoparlantë rrethues të pasmë), mund të lidhni edhe një grup altoparlantësh të përparmë për t'i përdorur si një sistem altoparlantësh B. Në këtë gjendje, sistemi 7.1 kanalesh bëhet sistemi i altoparlantëve A dhe mund të ndërroni të njëjtin audio për të dalë nga A, B ose A+B. Vini re se tingulli nuk del nga altoparlanti rrethues i pasmë kur zgjidhet A+B. Nuk ka dalje nga altoparlantët B nëse përdoret lidhja e altoparlantit të zonës.

Shko te "Lidhja"

Për sistemin 7.1 kanalesh (me altoparlant lartësie-A)
Ky është një sistem bazë 5.1 kanalesh me shtimin e altoparlantëve të lartësisë, ose si altoparlantë të lartë të përparmë ose altoparlantë të lartë të pasmë. Zgjidhni se cilët altoparlantë të konfiguroni sipas mjedisit të dhomës. Ju mund të zgjidhni modalitetin e dëgjimit Dolby Atmos (rikthimi i kanalit 5.1.2), i cili realizon tingullin rrethues 3D më të fundit, duke përfshirë tingujt e sipërm, kur formati i hyrjes është Dolby Atmos. Me formate të tjera përveç Dolby Atmos, ju ende mund të krijoni një fushë tingulli duke nxjerrë tingull nga altoparlantët e lartësisë kur zgjidhni modalitetin e dëgjimit Dolby Surround. Altoparlantët e lartë të përparmë ose altoparlantët e lartë të pasmë duhet të vendosen të paktën 0.9 m më lart se altoparlantët e përparmë. Altoparlantët e lartë të përparmë duhet të vendosen drejtpërdrejt mbi altoparlantët e përparmë dhe distanca midis altoparlantëve të lartë të pasmë duhet të përputhet me distancën midis altoparlantëve të përparmë. Të dy duhet të konfigurohen përballë pozicionit të dëgjimit.

Shko te "Lidhja"

Për sistemin 7.1 kanalesh (me altoparlant lartësie-B)
Ky është një sistem bazë 5.1 kanalesh duke përdorur altoparlantë tavani, për shembull, me shtimin e altoparlantëve të lartësisë, ose si altoparlantë të sipërm të përparmë, altoparlantë të sipërm të mesëm ose altoparlantë të sipërm të pasmë. Zgjidhni se cilët altoparlantë të konfiguroni sipas mjedisit të dhomës. Ju mund të zgjidhni modalitetin e dëgjimit Dolby Atmos (rikthimi i kanalit 5.1.2), i cili realizon tingullin rrethues 3D më të fundit, duke përfshirë tingujt e sipërm, kur formati i hyrjes është Dolby Atmos. Me formate të tjera përveç Dolby Atmos, ju ende mund të krijoni një fushë tingulli duke nxjerrë tingull nga altoparlantët e lartësisë kur zgjidhni modalitetin e dëgjimit Dolby Surround. Vendosni altoparlantët e sipërm të përparmë në tavan përpara pozicionit të uljes, altoparlantët e sipërm të mesëm në tavan direkt mbi pozicionin e uljes dhe altoparlantët e sipërm të pasmë në tavan pas pozicionit të uljes. Distanca midis çdo çifti duhet të përputhet me distancën midis dy altoparlantëve të përparmë.

• Dolby Laboratories rekomandon vendosjen e këtij lloji altoparlantësh lartësie për të marrë efektin më të mirë Dolby Atmos.

Shko te "Lidhja"

Për sistemin 7.1 kanalesh (me altoparlantë lartësie-C)
Ky është një sistem bazë 5.1 kanalesh që përdor altoparlantë të aktivizuar nga Dolby, me shtimin e altoparlantëve të lartësisë, ose si altoparlantë të aktivizuar nga Dolby (të përparmë) ose altoparlantë të aktivizuar nga Dolby (rrethues) ose altoparlantë të aktivizuar nga Dolby (të pasmë rrethues). Zgjidhni se cilët altoparlantë të konfiguroni sipas mjedisit të dhomës. Altoparlantët e aktivizuar nga Dolby janë altoparlantë të veçantë të krijuar për t'u përballur me tavanin në mënyrë që tingulli të dëgjohet pasi të kërcen nga tavani në mënyrë që tingulli të duket se vjen nga sipër. Ju mund të zgjidhni modalitetin e dëgjimit Dolby Atmos (rikthimi i kanalit 5.1.2), i cili realizon tingullin rrethues 3D më të fundit, duke përfshirë tingujt e sipërm, kur formati i hyrjes është Dolby Atmos. Me formate të tjera përveç Dolby Atmos, ju ende mund të krijoni një fushë tingulli duke nxjerrë tingull nga altoparlantët e lartësisë kur zgjidhni modalitetin e dëgjimit Dolby Surround. Vendoseni ato ose sipër altoparlantëve të përparmë ose sipër altoparlantëve rrethues ose sipër altoparlantëve rrethues të pasmë. Nëse ata janë altoparlantë të integruar të aktivizuar nga Dolby, vendosni në vend të altoparlantëve të përparmë, altoparlantëve rrethues ose altoparlantëve rrethues të pasmë.

Shko te "Lidhja"

Për Bi-Amping Altoparlantët
Është e mundur të lidhni altoparlantët e përparmë që mbështesin Bi-Amping për të përmirësuar cilësinë e basit dhe të lartave. Numri maksimal i kanaleve të disponueshëm me këtë lidhje është 5.1 sepse altoparlantët Bi-Amping kërkojnë një amplifikator për xheket e tweeter dhe një amplifikator për xheket e woofer. Efektet dhe vendosjet për altoparlantët janë të njëjta me planin 5.1 kanalesh që nuk përdor altoparlantë Bi-Amping.

Shko te "Lidhja"

Lidhni Altoparlantët

1. Kabllo e altoparlantit
2. Kabllo e subwoofer-it

në rast se:

Lidhni për një sistem 5.1-kanalësh. Me një sistem 7.1-kanalësh (me altoparlantë të pasmë rrethues), lidhni gjithashtu dhe . Mund të lidhen deri në dy subwoofer me energji. I njëjti sinjal del nga secila prej foleve SUBWOOFER. Me këtë lidhje, mund të lidhni edhe një grup altoparlantësh të përparmë për t'u përdorur si një sistem Speaker B. Ndërroni Altoparlantët A/B me AV Adjust. Vini re se zëri nuk del nga altoparlanti i pasmë rrethues kur zgjidhet A+B.

Konfigurimi

• Cilësimet për konfigurimin e altoparlantëve që keni lidhur duhet të bëhen në "Full Auto MCACC" (MCACC i Plotë Automatike) në Konfigurimin Fillestar.


Sigurohuni që telat e ekspozuar të altoparlantëve të mos dalin jashtë terminaleve të altoparlantëve gjatë lidhjes. Nëse telat e ekspozuar të altoparlantëve prekin panelin e pasmë ose telat + dhe – prekin njëri-tjetrin, qarku i mbrojtjes do të aktivizohet.

1. Kabllo e altoparlantit
2. Kabllo e subwoofer-it

në rast se:

Lidhni . Mund të lidhen deri në dy subwoofer me energji. I njëjti sinjal del nga secila prej foleve SUBWOOFER.

• Përveç këtyre lidhjeve, mund të lidhni gjithashtu altoparlantët e pasmë rrethues dhe . Megjithatë, mund të nxirrni audio vetëm nga një grup ose : në të njëjtën kohë. Kur të dy janë të lidhur, mund të zgjidhni se cilëve altoparlantë t'u jepni përparësi me AV Adjust.

Konfigurimi

• Cilësimet për konfigurimin e altoparlantëve që keni lidhur duhet të bëhen në "Full Auto MCACC" (MCACC i Plotë Automatike) në Konfigurimin Fillestar.


Sigurohuni që telat e ekspozuar të altoparlantëve të mos dalin jashtë terminaleve të altoparlantëve gjatë lidhjes. Nëse telat e ekspozuar të altoparlantëve prekin panelin e pasmë ose telat + dhe – prekin njëri-tjetrin, qarku i mbrojtjes do të aktivizohet.

1. Kabllo e altoparlantit
2. Kabllo e subwoofer-it

në rast se:
Lidhni altoparlantë të përparmë të pajtueshëm me lidhjen Bi-Amping me folet FRONT dhe folet SURROUND BACK. Sigurohuni që të hiqni shiritin lidhës të montuar midis foleve të woofer-it dhe foleve të tweeter-it të altoparlantëve të përparmë. Në rastin e lidhjes Bi-Amping, referojuni manualit të udhëzimeve të altoparlantëve tuaj. Mund të lidhen deri në dy subwoofer me energji. I njëjti sinjal del nga secila prej foleve SUBWOOFER.

Konfigurimi

• Lidhja Bi-Amping kërkon që të ndryshoni disa cilësime. Zgjidhni "Yes" (Po) në "Bi-Amp" në "Full Auto MCACC" (MCACC i Plotë Automatike) në Konfigurimin Fillestar.


Sigurohuni që telat e ekspozuar të altoparlantëve të mos dalin jashtë terminaleve të altoparlantëve gjatë lidhjes. Nëse telat e ekspozuar të altoparlantëve prekin panelin e pasmë ose telat + dhe – prekin njëri-tjetrin, qarku i mbrojtjes do të aktivizohet.

Lidhni TV-në

1. Kabllo HDMI

nëse keni: TV ARC
Kjo njësi është e lidhur midis TV-së dhe përbërësve AV tuaj. Nëse lidhni dy ose më shumë përbërës AV, mund të zgjidhni videon e shfaqur në TV dhe daljen audio nga kjo njësi duke ndryshuar zgjedhësin e hyrjes. Këtu tregohen lidhjet për një TV që mbështet funksionin ARC (Audio Return Channel). Duke u lidhur me një kabllo të vetme HDMI, ju jo vetëm që mund të nxirrni videon e hyrjes në këtë njësi në TV, por gjithashtu mund të luani tingullin nga TV përmes kësaj njësie. Zgjidhni një fole HDMI IN në TV që mbështet ARC kur lidheni.

Konfigurimi

• Kërkohen cilësime për të përdorur funksionin ARC. Zgjidhni "Yes" (Po) në "Audio Return Channel" (Kanalin e Kthimit të Audios) në Konfigurimin Fillestar.
• Ju lutemi referojuni manualit të përdorimit të TV-së për udhëzime mbi lidhjet dhe konfigurimin për TV-në.


Një TV ose projektor tjetër mund të lidhet me folen HDMI OUT SUB. Kjo fole nuk mbështet ARC. Për detaje se si të nxirrni videon në një pajisje të lidhur

1. Kabllo HDMI
2. Kabllo optike dixhitale

nëse keni: TV jo-ARC
Kjo njësi është e lidhur midis TV-së dhe përbërësve AV tuaj. Nëse lidhni dy ose më shumë përbërës AV, mund të zgjidhni videon e shfaqur në TV dhe daljen audio nga kjo njësi duke ndryshuar zgjedhësin e hyrjes. Kjo përshkruan lidhjet për një TV që nuk mbështet funksionin ARC (Audio Return Channel). Duke u lidhur si me një kabllo HDMI ashtu edhe me një kabllo optike dixhitale, ju jo vetëm që mund të nxirrni videon e hyrjes në këtë njësi në TV, por gjithashtu mund të luani tingullin nga TV përmes kësaj njësie.

• Lidhja me një kabllo optike dixhitale nuk është e nevojshme nëse do të shikoni TV përmes një pajisjeje të tillë si një kabllo set-top box (dmth., nuk përdorni një tuner të integruar në TV).


Një TV ose projektor tjetër mund të lidhet me folen HDMI OUT SUB. Kjo fole nuk mbështet ARC. Për detaje se si të nxirrni videon në një pajisje të lidhur

Lidhni Komponentët AV

1. Kabëll HDMI

nëse keni: Komponentë AV HDMI
Ky është një shembull i lidhjes me një komponent AV që ka një fole HDMI. Me lidhjen me një komponent AV që përputhet me standardin CEC (Consumer Electronics Control), mund të përdorni veçori të tilla si veçoria HDMI CEC që lidhet me përzgjedhësin e hyrjes, dhe veçorinë HDMI Standby Through që ju lejon të luani video dhe audio nga komponentët AV në TV edhe kur kjo njësi është në modalitetin standby.

• Për të luajtur video 4K ose 1080p, përdorni një kabëll HDMI me shpejtësi të lartë. Për më tepër, për të shijuar video të pajtueshme me HDCP2.2, lidhuni me folenë HDMI IN1 deri në IN3.

Konfigurimi

• Konfigurimi HDMI kërkohet për të përdorur veçoritë HDMI CEC dhe HDMI Standby Through. Bëni cilësimet pasi të jenë kryer të gjitha lidhjet.
• Për të shijuar zë rrethues dixhital duke përfshirë Dolby Digital, dalja audio duhet të vendoset në "Bitstream output" (dalje Bitstream) në luajtësin Blu-ray Disc të lidhur ose pajisjen tjetër.


Mund të lidhni një pajisje të tillë si një videokamerë në folenë AUX INPUT HDMI në panelin e përparmë.

1. Kabëll video komponent
2. Kabëll dixhital optik
3. Kabëll audio analoge

nëse keni: Komponentë AV jo-HDMI

Ky është një shembull i lidhjes me një komponent AV që nuk ka një fole HDMI. Bëni lidhjet me komponentin AV për të përputhur folenë që ka. Kur lidhja e hyrjes së videos është me folenë BD/DVD, lidhja e hyrjes së audios duhet të jetë gjithashtu me folenë BD/DVD, e kështu me radhë, në mënyrë që të lidhni folenë e hyrjes së videos me folenë me të njëjtin emër si folenë e hyrjes së audios. Vini re se sinjalet video që futen në folenë VIDEO IN ose folenë COMPONENT VIDEO IN do të konvertohen në sinjale HDMI dhe më pas do të dalin nga foleja HDMI OUT.

• Për të shijuar riprodhimin dixhital të zërit rrethues në formate të tilla si Dolby Digital, duhet të bëni një lidhje për sinjalet audio me një kabëll koaksial dixhital ose kabëll dixhital optik.

Konfigurimi

• Fole COMPONENT VIDEO IN janë të pajtueshme vetëm me rezolucionin 480i ose 576i. Kur futni sinjale video në folenë COMPONENT VIDEO IN, vendosni rezolucionin e daljes së luajtësit në 480i ose 576i. Zgjidhni ndërlidhjen nëse nuk ka asnjë opsion për 480i, etj. Nëse luajtësi juaj nuk mbështet daljen 480i ose 576i, përdorni folenë VIDEO IN.
• Për të shijuar zë rrethues dixhital duke përfshirë Dolby Digital, dalja audio duhet të vendoset në "Bitstream output" (dalje Bitstream) në luajtësin Blu-ray Disc të lidhur ose pajisjen tjetër.

1. Kabëll koaksial dixhital
2. Kabëll audio analoge

nëse keni: Komponentë Audio
Shembull i një lidhjeje me një komponent audio. Lidhni një luajtës CD duke përdorur një kabëll koaksial dixhital ose kabëll audio analoge. Mund të lidhni gjithashtu një gramafon që ka një fishek të tipit MM në folenë PHONO.

• Nëse gramafoni ka një ekualizues audio të integruar, lidheni atë në një fole tjetër AUDIO IN. Për më tepër, nëse gramafoni përdor një fishek të tipit MC, instaloni një ekualizues audio të pajtueshëm me fishekun e tipit MC midis njësisë dhe gramafonit, më pas lidheni me çdo fole AUDIO IN tjetër përveç folesë PHONO.


Nëse gramafoni ka një tel tokëzimi, lidheni atë me terminalin SIGNAL GND të kësaj njësie.

1. Kabëll audio analoge
2. Kabëll altoparlanti

Lidhja me shumë zona
Mund të shijoni audio në dhomën e ndarë, për shembull, duke luajtur një luajtës Blu-ray Disc në dhomën kryesore (ku ndodhet kjo njësi) dhe duke dëgjuar radio në internet në dhomën e ndarë (ZONA 2).

• Sinjalet audio DSD dhe Dolby TrueHD nuk dalin në ZONËN 2 kur zgjidhen me përzgjedhësin e hyrjes "NET".

Lidhjet me një komponent AV
Kur nxirrni audion e një komponenti AV të jashtëm në ZONËN 2, duhet të lidheni duke përdorur një kabëll audio analoge.

ZONE 2 LINE OUT (DALJA E LINJËS ZONA 2)
Është e mundur të luani burimin 2 kanalesh në një dhomë të ndarë ndërsa burimi 7.1 kanalesh po luhet në dhomën kryesore. Lidhni folenë ZONE 2 LINE OUT të njësisë dhe folenë LINE IN të amplifikatorit para-kryesor në një dhomë të ndarë me një kabëll audio analoge.

ZONE SPEAKER (ALTOPARLANT ZONA)
Është e mundur të lidhni altoparlantët në një dhomë të ndarë dhe të luani burime 2 kanalesh.

• Mund të luani përmes maksimumi 5.1 kanalesh në dhomën kryesore gjatë riprodhimit ZONE 2. Modalitetet e dëgjimit të tilla si modalitetet Dolby Atmos nuk mund të zgjidhen.
• Nuk ka asnjë dalje nga Altoparlantët B nëse përdoret lidhja e Altoparlantit të Zonës.

Konfigurimi

• Kërkohen cilësimet në Konfigurimin Fillestar, "Multi Zone Setup" (Konfigurimi i shumë zonave) për të shijuar këtë veçori.

Lidhni kabllot e tjerë

Lidhja e antenës
Lëvizni antenën përreth ndërsa luani radion për të gjetur pozicionin me pritjen më të mirë. Përdorni një thumb ose diçka të ngjashme për të bashkangjitur antenën e brendshme FM në një mur.

Antena e unazës AM

Antena e brendshme FM

(Modele të Amerikës së Veriut dhe Tajvanit)

(Modele evropiane, australiane dhe aziatike)

Lidhja e rrjetit
Lidheni këtë njësi në rrjet duke përdorur LAN me kabllo ose Wi-Fi (LAN pa tela). Mund të shijoni veçori të rrjetit të tilla si radio në internet, Server Muzikor dhe AirPlay duke lidhur njësinë në rrjet.
Nëse lidheni me LAN me kabllo, lidheni me një kabëll Ethernet në portën NETWORK siç tregohet në ilustrim. Për t'u lidhur me Wi-Fi, atëherë pasi të keni zgjedhur "Wireless" (Pa tela) në "Network Connection" (Lidhja e rrjetit) në Konfigurimin Fillestar, zgjidhni metodën e dëshiruar të cilësimit dhe ndiqni udhëzimet në ekran për të konfiguruar lidhjen.

Lidhja e kordonit të rrymës
Lidheni kordonin e rrymës në prizën e rrymës pasi të keni përfunduar të gjitha lidhjet e tjera.

• Modelet tajvaneze përfshijnë kordone të rrymës të lëvizshme. Lidhni kordonin e rrymës në AC IN të njësisë dhe më pas lidheni me prizën. Shkëputeni gjithmonë anën e prizës së pari kur shkëputni kordonin e rrymës.


Konfigurimi

Ndizeni dhe konfigurimi fillestar

Konfigurimi fillestar fillon automatikisht
Pasi të gjitha lidhjet të jenë të plota, ndryshoni hyrjen e televizorit në hyrjen për këtë njësi, futni bateritë në telekomandë dhe shtypni për të ndezur energjinë. Kur ndizni njësinë për herë të parë, konfigurimi fillestar shfaqet automatikisht në televizor për t'ju mundësuar të bëni cilësimet e nevojshme për fillimin duke përdorur operacione të thjeshta duke ndjekur udhëzimet në ekran.
Këto udhëzime do t'ju udhëzojnë nëpër disa artikuj që duhet të kontrolloni paraprakisht. Lexoni paraprakisht në mënyrë që konfigurimi të shkojë pa probleme.

Operacioni
Zgjidhni artikullin me kursorët e telekomandës dhe shtypni ENTER (a). Për t'u kthyer në ekranin e mëparshëm, shtypni (b).

Për të ribërë konfigurimin fillestar
Nëse e ndërpreni procedurën rrugës ose dëshironi të ndryshoni një cilësim të bërë gjatë konfigurimit fillestar, shtypni në telekomandë, zgjidhni "System Setup" – "Miscellaneous" – "Initial Setup" nga Home, dhe shtypni ENTER.

Full Auto MCACC
Vendoseni mikrofonin e konfigurimit të altoparlantit të furnizuar në pozicionin e dëgjimit, matni tonet e provës të lëshuara nga altoparlantët, më pas njësia vendos automatikisht nivelin optimal të volumit për çdo altoparlant, frekuencat e kryqëzimit dhe distancën nga pozicioni i dëgjimit. Kjo gjithashtu mundëson korrigjimin e shtrembërimeve të shkaktuara nga mjedisi akustik i dhomës.

• Përdorni një trekëmbësh ose të ngjashme për të vendosur altoparlantin e konfigurimit mikrofon në lartësinë e veshit.
• Zëri i subwoofer-it mund të mos zbulohet pasi është frekuenca jashtëzakonisht të ulëta. Vendoseni volumin e subwoofer-it në më shumë se gjysmën.
• Kalibrimi zgjat disa minuta për t'u përfunduar. Altoparlantët lëshojnë tonin e provës me volum të lartë gjatë matjes, kështu që kini kujdes për rrethinën tuaj. Mbajeni dhomën sa më të qetë që të jetë e mundur gjatë matjes. Nëse matja ndërpritet, fikni pajisjet shtëpiake.

Lidhja e burimit
Kontrolloni që çdo burim hyrës të jetë lidhur saktë. Ndiqni udhëzimet, zgjidhni hyrjen që dëshironi të konfirmoni, filloni luajtjen e luajtësit të zgjedhur dhe konfirmoni që imazhet shfaqen në televizor dhe që luhet zëri.

Lidhja e rrjetit
Konfiguro lidhjen Wi-Fi me një pikë hyrëse siç është një ruter LAN pa tel. Ekzistojnë dy metoda të mëposhtme të lidhjes me Wi-Fi: "Scan Networks" (Skano rrjetet): Kërkoni një pikë hyrëse nga kjo njësi. Zbuloni paraprakisht SSID-n e pikës së aksesit. "Use iOS Device (iOS7 or later)" (Përdorni pajisjen iOS (iOS7 ose më vonë)): Ndani cilësimet Wi-Fi të pajisjes iOS me këtë njësi. Nëse zgjidhni "Scan Networks" (Skano rrjetet), ka dy zgjedhje të tjera të metodës së lidhjes. Kontrolloni sa vijon.

• "Enter Password" (Fut fjalëkalimin): Futni fjalëkalimin (ose çelësin) e pikës së hyrjes për t'u lidhur.
• "Push Button" (Shtyp butonin): Nëse pika e hyrjes ka një buton automatik lidhjeje, mund të lidheni pa futur një fjalëkalim.
• Nëse SSID e pikës së hyrjes nuk shfaqet, atëherë në ekrani që rendit SSID-të, zgjidhni "Other..." (Të tjera...) me kursorin në telekomandë dhe shtypni ENTER, pastaj ndiqni udhëzimet në ekran.

Futja e tastierës

Për të kaluar midis shkronjave të mëdha dhe të vogla, zgjidhni "A/a" në ekran dhe shtypni ENTER. Për të zgjedhur nëse do të maskoni fjalëkalimin me " " ose do ta shfaqni në tekst të thjeshtë, shtypni +Fav në telekomandë. Shtypni CLEAR për të fshirë të gjithë personazhet e futur.

• Një ekran konfirmimi që ju kërkon të bini dakord me privatësinë politika shfaqet gjatë konfigurimit të rrjetit. Zgjidhni "Yes" (Po) dhe shtypni ENTER për të treguar marrëveshjen.

Konfigurimi i shumë zonave
Kur dëshironi të shijoni audion në një dhomë tjetër përveç dhomës kryesore, vendosni metodën e daljes audio për dhomën e ndarë (ZONE2). Nëse keni lidhur altoparlantë në një dhomë të veçantë me kabllo altoparlanti, zgjidhni "Using AV Receiver" (Duke përdorur marrësin AV). Nëse keni lidhur një amplifikator para-kryesor në një dhomë të veçantë me një kabllo audio analoge, zgjidhni "with External Premain Amplifier" (me amplifikator të jashtëm Premain).

Audio Return Channel (Kanal kthimi audio)
Nëse keni lidhur një televizor që mbështet ARC, zgjidhni "Yes" (Po). Cilësimi ARC i kësaj njësie ndizet dhe mund të dëgjoni audion e televizorit përmes kësaj njësie.

Konfigurimi HDMI

HDMI CEC
Bëni këtë cilësim për të aktivizuar veçorinë e kontrollit për pajisjet që përputhen me standardin CEC. Kjo vendoset automatikisht nëse keni zgjedhur "Yes" (Po) në "Audio Return Channel" (Kanal kthimi audio) në konfigurimin fillestar.
Shtypni butonin në telekomandë për të vendosur "System Setup" – "Hardware" – "HDMI" – "HDMI CEC" në "On" (Aktivizuar) në ekranin e televizorit. Aktivizoni gjithashtu veçorinë e kontrollit CEC në pajisjen CEC që keni lidhur.

HDMI Standby Through
Edhe nëse kjo njësi është në gatishmëri, sinjalet hyrëse nga komponentët AV transmetohen në televizor.

• "Auto" / "Auto (Eco)": Zgjidhni një nga këto cilësime kur komponentët AV të lidhur përputhen me standardin CEC. Pavarësisht nga përzgjedhësi i hyrjes i zgjedhur menjëherë para se ta kaloni njësinë në gatishmëri, ju mund të transmetoni sinjalet hyrëse nga komponentët AV në televizor. Zgjidhni "Auto (Eco)" nëse edhe televizori përputhet me CEC. Mund të reduktoni konsumin e energjisë në modalitetin e gatishmërisë.
• "Input selector names for BD/DVD, etc." (Emrat e përzgjedhësit të hyrjes për BD/DVD, etj.): Mund të transmetoni sinjalet hyrëse nga përzgjedhësi i hyrjes së vendosur në televizor. Mund të zgjidhet kur "HDMI CEC" është vendosur në "Off" (Joaktiv).
• "Last" (E fundit): Mund të transferoni sinjalet hyrëse të përzgjedhësit të hyrjes të zgjedhur menjëherë para se njësia të kalojë në gatishmëri. Mund të zgjidhet kur "HDMI CEC" është vendosur në "Off" (Joaktiv).

Për të dalë nga cilësimet, shtypni .

Riluajtja

Riluajtja bazë

Riluajtja e komponentëve AV

1. Kalo hyrjen në TV në atë që i është caktuar njësisë.
2. Shtypni përzgjedhësin e hyrjes (a) në telekomandë me të njëjtin emër si foleja ku e keni lidhur luajtësin për të kaluar hyrjen.
   Për shembull, shtypni BD/DVD për të luajtur luajtësin e lidhur në fole BD/DVD. Shtypni TV për të dëgjuar zërin e televizorit. Ju mund të zgjidhni gjithashtu hyrjen me butonat .

• Kur funksioni i lidhjes CEC funksionon, hyrja ndërrohet automatikisht kur keni lidhur një TV dhe luajtës të pajtueshëm me CEC në këtë njësi duke përdorur lidhjen HDMI.

3. Filloni luajtjen në luajtës.
4. Përdorni VOL+/– (b) për të rregulluar volumin.

Kur një televizor është i lidhur me folenë HDMI OUT SUB
Shtypni butonin në telekomandë për të shfaqur AV Adjust, dhe vendoseni "Other" – "HDMI Out" në "SUB" ose "MAIN+SUB".

Modaliteti i dëgjimit
Kjo njësi është e pajisur me një shumëllojshmëri modalitetesh dëgjimi. Për detaje mbi modalitetet e dëgjimit, shihni Manualin e Avancuar. Ky seksion prezanton disa nga modalitetet më të njohura.

• Një përditësim i ardhshëm i firmuerit është planifikuar për të aktivizuar këtë njësi për të mbështetur riprodhimin në formatin audio DTS Neural: X. Neo: 6 Cinema dhe Neo: 6 Music janë të disponueshme deri në një përditësim.

Butoni AUTO/DIRECT (c)
Ju mund të zgjidhni modalitetet Auto Surround, Direct dhe Pure Direct. Në të dyja rastet, për sinjalet hyrëse me 2 kanale, modaliteti Stereo zgjidhet automatikisht që luhet vetëm nga altoparlantët e përparmë dhe subwoofer-i, dhe për sinjalet hyrëse me shumë kanale, modalitetet e dëgjimit zgjidhen automatikisht që përputhen me sinjalin hyrës, pra Dolby Digital për burimet Dolby Digital dhe DTS-HD Master Audio për DTS-HD Master Audio. Modaliteti Direct mbyll disa përpunime që mund të ndikojnë në cilësinë e zërit, të tilla si veçoritë e kontrollit të tonit, në mënyrë që të shijoni cilësi edhe më të mirë të zërit. Modaliteti Pure Direct mbyll edhe më shumë procese që ndikojnë në cilësinë e zërit, në mënyrë që të merrni një riprodhim më besnik të zërit origjinal. Në këtë rast, kalibrimi i altoparlantëve i bërë me MCACC është i çaktivizuar.

• Në varësi të sinjalit hyrës dhe altoparlantëve konfigurimi, modalitetet Dolby Surround dhe DTS Neural:X që zgjerojnë sinjalet hyrëse me 2 kanale dhe 5.1 kanale në 5.1 kanale dhe 7.1 kanale mund të zgjidhen automatikisht.

Butoni SURR (d)
Ju mund të zgjidhni një shumëllojshmëri modalitetesh dëgjimi sipas shijes tuaj. Ka modalitetet Dolby Digital, DTS-HD Master Audio dhe Stereo që mund të zgjidhni sipas sinjalit hyrës, ose modalitetet Dolby Surround dhe DTS Neural: X që mund të zgjerojnë sinjalet hyrëse me 2 kanale dhe 5.1 kanale në 5.1 ose 7.1 kanale. Ju gjithashtu mund të shijoni modalitete origjinale surround siç janë modalitetet Ext. Stereo dhe Drama.

Butoni STEREO (e)
Ju mund të zgjidhni modalitetin "Stereo" (Stereo) për të riprodhuar vetëm nga altoparlantët e përparmë dhe subwoofer-i.
Modaliteti i dëgjimit i zgjedhur së fundmi për burimin mbahet mend për secilin prej butonave AUTO/DIRECT, SURR dhe STEREO. Nëse përmbajtja që luani nuk mbështetet nga modaliteti i dëgjimit që keni zgjedhur së fundmi, modaliteti i dëgjimit që është standard për atë përmbajtje zgjidhet automatikisht.
Shtypni (f) vazhdimisht për të ndërruar ekranin e njësisë kryesore në rendin:

Funksionet e rrjetit

Shërbimet e rrjetit

1. Ndryshoni hyrjen në televizor në atë që i është caktuar njësisë.
2. Shtypni NET për të shfaqur ekranin e listës së shërbimeve të rrjetit.

3. Zgjidhni artikullin me kursorët e telekomandës dhe shtypni ENTER për të konfirmuar zgjedhjen tuaj (a). Për t'u kthyer në ekranin e mëparshëm, shtypni (b).

Radioja e internetit
Kur kjo njësi është e lidhur me një rrjet, mund të dëgjoni TuneIn ose shërbime të tjera të regjistruara paraprakisht të radios në internet. Pasi të keni zgjedhur shërbimin e dëshiruar, ndiqni udhëzimet në ekran, duke përdorur kursorët për të zgjedhur stacionet dhe programet radiofonike, pastaj shtypni ENTER për të luajtur. Luajtja fillon kur shfaqet 100% për buferizimin.

Serveri muzikor
Mund të luani skedarë muzikorë të ruajtur në PC ose pajisje NAS në përputhje me rrjetin shtëpiak, të lidhura me të njëjtin rrjet si kjo njësi. Zgjidhni serverin me kursorët, zgjidhni skedarin muzikor të dëshiruar dhe shtypni ENTER për të filluar riprodhimin. Luajtja fillon kur shfaqet 100% për buferizimin.
Shënime:

• Shërbimet e rrjetit bëhen të zgjedhshme pasi rrjeti të fillojë edhe nëse ato nuk mund të zgjidhen fillimisht.
• Funksionaliteti mund të prezantohet nga përditësimet e firmuerit dhe ofruesit e shërbimeve mund të ndërpresin shërbimet, që do të thotë se disa shërbime dhe përmbajtje të rrjetit mund të bëhen të padisponueshme në të ardhmen. Për më tepër, shërbimet e disponueshme mund të ndryshojnë në varësi të zonës suaj të banimit.

USB
Luaj skedarët muzikorë në një pajisje ruajtëse USB.

• Funksionimi nuk mund të garantohet për të gjitha ruajtjet USB pajisjet.

1. Ndryshoni hyrjen në televizor në atë që i është caktuar njësisë.
2. Lidhni pajisjen tuaj ruajtëse USB me skedarët muzikorë në porta USB në pjesën e përparme të njësisë.
3. Shtypni USB në telekomandë.
4. Zgjidhni dosjen ose skedarin muzikor të dëshiruar me kursorët e telekomandës dhe shtypni ENTER për të konfirmuar dhe filluar riprodhimin (a).

• Kjo njësi mund të përdorë pajisje ruajtëse USB që përputhen me standardin e klasës së pajisjes së ruajtjes masive USB. Njësia është gjithashtu e pajtueshme me pajisjet ruajtëse USB që përdorin formatet e sistemit të skedarëve FAT16 ose FAT32.

AirPlay
Mund të shijoni pa tel skedarët muzikorë në një iPhone ®, iPod touch ® ose iPad ® të lidhur me të njëjtën pikë aksesi si kjo njësi.

• Përditësoni versionin e OS-it në pajisjen tuaj iOS në më të fundit version.

1. Lidheni pajisjen iOS me pikën e aksesit.
2. Shtypni NET.
3. Trokitni ikonën AirPlay në qendrën e kontrollit të pajisjes iOS dhe zgjidhni këtë njësi nga lista e pajisjeve të shfaqura dhe trokitni "Done".
4. Luaj skedarët muzikorë në pajisjen iOS.

• Statusi i parazgjedhur është që veçoria e Gatishmërisë së Rrjetit të jetë ndezur, kështu që kur të bëni hapat 3 dhe 4 më sipër, kjo njësi ndizet automatikisht dhe hyrja kalon në "NET". Për të reduktuar sasinë e energjisë së konsumuar në modalitetin e gatishmërisë, shtypni butonin në telekomandë, pastaj në ekranin Home të shfaqur vendosni "Konfigurimi i sistemit" – "Hardware" – "Menaxhimi i energjisë" – "Gatishmëria e rrjetit" në "Off".
• Për shkak të karakteristikave të teknologjisë pa tel AirPlay, zëri i prodhuar në këtë njësi mund të jetë pak prapa zërit të luajtur në pajisjen e aktivizuar me AirPlay.

Mund të riprodhoni gjithashtu skedarët muzikorë në kompjuter me iTunes (Ver. 10.2 ose më vonë). Përpara funksionimit, sigurohuni që kjo njësi dhe kompjuteri të jenë të lidhur me të njëjtin rrjet, pastaj shtypni NET në këtë njësi. Më pas, klikoni ikonën AirPlay në iTunes, zgjidhni këtë njësi nga lista e pajisjeve të shfaqura dhe filloni riprodhimin e një skedari muzikor.

Riprodimi BLUETOOTH ®
Çiftimi

1. Kur shtypni BT AUDIO në telekomandë, "Now Pairing..." (Tani po çiftohet...) shfaqet në ekranin e kësaj njësie dhe modaliteti i çiftimit është i aktivizuar.

2. Aktivizoni (ndezni) funksionin BLUETOOTH të pajisjes me aktivizim BLUETOOTH, pastaj zgjidhni këtë njësi nga pajisjet e shfaqura. Nëse kërkohet një fjalëkalim, futni "0000".

• Për të lidhur një pajisje tjetër me aktivizim BLUETOOTH, shtypni dhe mbani BT AUDIO derisa të shfaqet "Now Pairing..." (Tani po çiftohet...), pastaj kryeni hapin 2 më sipër. Kjo njësi mund të ruajë të dhënat e deri në 8 pajisje të çiftuara.
• Zona e mbulimit është 48 këmbë (15 metra). Vini re se lidhja nuk garantohet gjithmonë me të gjitha pajisjet me aktivizim BLUETOOTH.

Riluajtja

1. Kur njësia është e ndezur, lidhni pajisjen me aktivizim BLUETOOTH pajisje.
2. Përzgjedhësi i hyrjes së kësaj njësie do të ndërrohet automatikisht në "BT AUDIO".
3. Luaj muzikë. Rrisni volumin e BLUETOOTH pajisjes me aktivizim në një nivel të përshtatshëm.

• Për shkak të karakteristikave të teknologjisë pa tel BLUETOOTH, zëri i prodhuar në këtë njësi mund të jetë pak prapa zërit të luajtur në pajisjen me aktivizim BLUETOOTH.

Të tjera

Dëgjimi i radios

1. Shtypni vazhdimisht TUNER (a) në telekomandë për të zgjedhur "AM" ose "FM" në ekran.
2. Shtypni MODE (c) në telekomandë, në mënyrë që "TunMode: Auto" të shfaqet në ekran.
3. Kur shtypni butonin / të kursorit (b) në telekomandë, fillon akordimi automatik dhe kërkimi ndalon kur gjendet një stacion. Kur akordoheni në një stacion radioje, ndizet treguesi "TUNED" në ekran.

Mund të caktoni deri në 40 stacione.

1. Akordohuni në stacionin radio AM/FM që dëshironi të regjistroni.
2. Shtypni +Fav (d) në telekomandë, në mënyrë që numri i paracaktuar në ekran të pulsojë.
3. Ndërsa numri i paracaktuar pulson (për rreth 8 sekonda), shtypni vazhdimisht butonat e kursorit / (b) në telekomandë për të zgjedhur një numër midis 1 dhe 40.
4. Shtypni përsëri +Fav (d) në telekomandë për të regjistruar stacionin. Kur regjistrohet, numri i paracaktuar ndalon së pulsuari. Për të zgjedhur një stacion radioje të paracaktuar, shtypni butonat e kursorit / (b) në telekomandë.

• Për të fshirë një stacion të paracaktuar, shtypni butonat / të kursorit (b) në telekomandë për të zgjedhur numrin e paracaktuar që dëshironi të fshini, shtypni +Fav (d) në telekomandë dhe më pas shtypni CLEAR (fshi) (e) ndërsa numri i paracaktuar pulson. Kur fshihet, numri në ekran fiket.

Vendosja e hapit të frekuencës
Shtypni butonin në telekomandë për të zgjedhur "System Setup" (Konfigurimi i sistemit) – "Miscellaneous" (Të ndryshme) – "Tuner" (Tuner) – "AM/FM Frequency Step" (Hapi i frekuencës AM/FM) ose "AM Frequency Step" (Hapi i frekuencës AM) dhe zgjidhni hapin e frekuencës për zonën tuaj. Për modelet tajvaneze, vendosja është "10 kHz / 0.2 MHz" në momentin e blerjes. Ju lutemi ndryshojeni në "9 kHz / 0.05 MHz". Vini re se kur ndryshohet kjo vendosje, të gjitha paravendosjet e radios fshihen.

Shumë-zonë
Kërkohen vendosje nëse keni lidhur altoparlantët në dhomën e veçantë (ZONE 2) duke përdorur kabllo altoparlantësh. Nëse nuk i keni bërë vendosjet Shumë zonë në Konfigurimin fillestar, shtypni butonin në telekomandë dhe bëni vendosjet në Konfigurimin e sistemit të arritshëm nga ekrani Kryesor që shfaqet. Zgjidhni "Zone 2" (Zona 2) në "System Setup" (Konfigurimi i sistemit) – "Speaker" (Altoparlanti) – "Configuration" (Konfigurimi) – "Zone Speaker" (Altoparlanti i zonës).

Luaj

1. Ndërsa mbani shtypur MODE (a) në telekomandë, shtypni ZONE 2 (b) për 3 ose më shumë sekonda derisa treguesi i telekomandës të pulsojë dy herë.
   • 0 Telekomanda kalon në modalitetin për kontrollin e ZONE 2.
     Për ta kthyer telekomandën në modalitetin e kontrollit të dhomës kryesore: Ndërsa mbani shtypur MODE (a) në telekomandë, shtypni MAIN (c) për 3 sekonda ose më shumë derisa treguesi i telekomandës të pulsojë një herë.
2. Drejtoni telekomandën te njësia kryesore dhe shtypni Í (d). "Z2" ndizet në ekranin e njësisë kryesore.

3. Shtypni butonin e përzgjedhësit të hyrjes (e) të hyrjes që do të luhet në dhomën e veçantë. Në njësinë kryesore, pasi të shtypni ZONE 2-CONTROL, brenda 8 sekondash ktheni butonin INPUT SELECTOR për të zgjedhur hyrjen që do të luhet në dhomën e veçantë.
   • Mund të zgjidhni vetëm të njëjtat hyrje për dhomën kryesore dhe dhomën e veçantë me përzgjedhësin e hyrjes "NET" ose "BLUETOOTH" ose "USB". Nëse keni "NET" të zgjedhur në dhomën kryesore dhe më pas zgjidhni "USB" në dhomën e veçantë, edhe dhoma kryesore kalon në "USB". Nuk mund të zgjidhni stacione të ndryshme për dhomën kryesore dhe dhomën e veçantë me radion AM/FM.

4. Rregullimi i volumit bëhet në amplifikatorin para-kryesor për dhomën e veçantë kur lidhet përmes ZONE 2 LINE OUT. Kur nxirrni zë nga altoparlantët ZONE, rregulloni me VOL+/– në telekomandë. Për të kontrolluar në njësinë kryesore, shtypni ZONE 2-CONTROL dhe rregulloni me kontrollin MASTER VOLUME brenda 8 sekondash.

• Nëse ZONE 2 është ndezur, konsumi i energjisë gjatë gatishmërisë bëhet më i madh se normalja.

Për të fikur funksionin
Shtypni ndërsa jeni në modalitetin për kontrollin e ZONE 2 në telekomandë. Përndryshe, shtypni ZONE 2-ON/OFF në njësinë kryesore.

Luajtja vetëm në ZONE 2
Nëse e ktheni njësinë në gatishmëri gjatë riprodhimit me shumë zona, treguesi Z2 errësohet dhe modaliteti i riprodhimit ndërrohet në riprodhim vetëm në një dhomë të veçantë. Vendosja e ZONE 2 në ndezur ndërsa kjo njësi është në gatishmëri do të ndërrojë gjithashtu modalitetin e riprodhimit në të njëjtën vendosje.

Rregullimi AV
Duke shtypur në telekomandë gjatë luajtjes, mund të rregulloni vendosjet e përdorura shpesh, të tilla si ndërrimi i altoparlantëve dhe rregullimi i cilësisë së zërit, duke përdorur menutë në ekran. Zgjidhni artikullin me kursorët e telekomandës dhe shtypni ENTER për të konfirmuar zgjedhjen tuaj. Për t'u kthyer në ekranin e mëparshëm, shtypni . Vini re se nuk ka ekran në ekranin televiziv kur përzgjedhësi i hyrjes është "CD", "TV", "PHONO", "FM" ose "AM", ndaj ndiqni ekranin e njësisë kryesore gjatë kryerjes së veprimeve.

"Tone" (Toni): Është e mundur të përmirësoni ose të moderoni basit dhe të lartat.
"Other" (Tjetër): Ju mundëson të bëni një sërë vendosjesh.

• "Sound Delay" (Vonesa e zërit): Nëse video është pas audios, mund të vononi audion për të kompensuar hendekun.
• "Sound Retriever" (Rikuperuesi i zërit): Përmirësoni cilësinë e audios së kompresuar.
• "Speakers" (Altoparlantët): Mund të ndërroni daljen në altoparlantët e pasmë rrethues dhe altoparlantët e lartësisë dhe të ndërroni daljen për altoparlantët A/B.

Kreu
Kur shtypni në telekomandë, shfaqet Ekrani Kryesor dhe mund të bëni vendosje në menutë e ndryshme. Zgjidhni artikullin me kursorët e telekomandës dhe shtypni ENTER për të konfirmuar zgjedhjen tuaj. Për t'u kthyer në ekranin e mëparshëm, shtypni .

"System Setup" (Konfigurimi i sistemit): Vendosje të avancuara për t'ju ofruar një përvojë edhe më të mirë.
"MCACC": Konfigurojini altoparlantët automatikisht ose bëni ndryshime të dëshiruara në barazues.
"Network/Bluetooth" (Rrjeti/Bluetooth): Bëni vendosje të lidhjes Wi-Fi ose vendosje që lidhen me BLUETOOTH.

Kur njësia funksionon në mënyrë të çrregullt (Rivendosja e kësaj njësie)
Rindezja e njësisë mund ta ndihmojë atë të funksionojë më pa probleme. Për të rindezur njësinë, kthejeni atë në gatishmëri, dhe më pas shtypni STANDBY/ON (Gatishmëri/Ndezur) në njësinë kryesore për të paktën 5 sekonda. (Vendosjet e njësisë do të mbahen.) Nëse nuk ka asnjë përmirësim edhe pasi të jetë rindezur njësia, provoni të shkëputni dhe rilidhni kordonët e rrymës së njësisë dhe pajisjeve të lidhura. Kur ende nuk ka asnjë përmirësim, rivendosja e njësisë në gjendjen në kohën e transportit mund të zgjidhë problemin. Nëse rivendosni gjendjen e njësisë, preferencat tuaja do të rivendosen në vlerat e parazgjedhura. Shënojini ato përpara veprimit më poshtë.

Si të rivendosni njësinë

1. Ndërsa mbani shtypur AUTO/DIRECT në njësinë kryesore, shtypni STANDBY/ON në njësinë kryesore.
2. 2. "Clear" (Fshi) shfaqet në ekran dhe njësia kthehet në gatishmëri. Mos e shkëputni kordonin e rrymës derisa "Clear" (Fshi) të zhduket nga ekrani.
   Për të rivendosur telekomandën, ndërsa mbani shtypur MODE, shtypni derisa treguesi i telekomandës të pulsojë dy herë (rreth 3 sekonda).

Emrat e pjesëve

Paneli i përparmë

1. Çelësi i ZGJEDHJES SË HYRJES: Ndërroni hyrjen që do të luhet.
2. Treguesi MCACC: Ky ndizet kur keni aktivizuar kalibrimin e altoparlantëve të bërë me MCACC.
3. Treguesi FL OFF: Ky ndizet kur keni shtypur DIMMER në mënyrë të përsëritur për të fikur ekranin.
4. Butoni DIMMER: Ndërron ndriçimin e ekranit.
5. Butoni ZONE 2-ON/OFF: Ndërron funksionin me shumë zona ndezur/fikur.
6. Butoni ZONE 2-CONTROL: Kontrollon funksionin me shumë zona.
7. Butoni HOME MENU: Shfaq Home.
8. Ekrani
9. Butonat e kursorit (TUNE / PRESET button) dhe butoni ENTER: Zgjidhni artikullin me kursorët dhe shtypni ENTER për të konfirmuar zgjedhjen tuaj. Kur përdorni TUNER, zgjidhni frekuencën me TUNE, ose zgjidhni stacionet e paracaktuara me PRESET.
10. Treguesi NETWORK: Kur energjia e njësisë është ndezur, ky ndizet kur "NET" zgjidhet me zgjedhësin e hyrjes dhe njësia është e lidhur me rrjetin. Nëse njësia është në modalitetin e gatishmërisë, ky ndizet kur aktivizohen funksionet si HDMI CEC dhe gatishmëria e rrjetit. Megjithatë, nuk ndizet kur ZONE 2 është ndezur.

11. Treguesi WIRELESS: Ndizet kur njësia është e lidhur me rrjetin pa tela.
12. Sensori i telekomandës
13. .Butoni RETURN: Kthen ekranin në gjendjen e mëparshme.
14. .MASTER VOLUME: Ju lejon të rregulloni volumin.
15. Butoni STANDBY/ON: Ndez njësinë ose në modalitetin e gatishmërisë.
16. Foleja PHONES: Kufjet stereo me një spinë standarde (1/4 inç ose ø6.3 mm) janë të lidhura.
17. Foleja MCACC SETUP MIC: Mikrofoni i konfigurimit të altoparlantit të furnizuar është i lidhur.
18. Butoni i modalitetit të dëgjimit: Zgjidhni modalitetin e dëgjimit.
19. Butoni SOUND RETRIEVER: Ndez/fik funksionin Sound Retriever që ofron cilësi më të mirë të zërit për audion e kompresuar.
20. Butoni PURE DIRECT: Kalon në modalitetin Pure Direct.
21. Porta USB: Një pajisje ruajtëse USB është e lidhur në mënyrë që të mund të luhen skedarët muzikorë të ruajtur në të. Ju gjithashtu mund të furnizoni energji (5V/1A) në pajisjet USB me një kabllo USB.
22. Foleja AUX INPUT AUDIO: Ju mund të luani audion nga një luajtës i jashtëm duke u lidhur duke përdorur një kabllo mini spinë stereo.
23. Foleja AUX INPUT HDMI: Lidhuni me një videokamerë, etj., duke përdorur një kabllo HDMI.

Paneli i pasmë

1. Foletë DIGITAL IN OPTICAL/COAXIAL: Sinjalet audio dixhitale të komponentit të televizorit ose AV hyrës me një kabllo optike dixhitale ose kabllo koaksiale dixhitale.
2. Terminali ANTENNA AM LOOP/FM 75Ω: Antenat e furnizuara janë të lidhura.
3. Foletë VIDEO IN: Futni sinjalet video të komponentit AV me një kabllo video analoge.
4. Foletë COMPONENT VIDEO IN: Futni komponentin AV sinjalet video me një kabllo video komponent.
5. Porta NETWORK: Lidhuni me rrjetin me një kabllo Ethernet.
6. Foletë HDMI OUT: Transmetoni sinjale video dhe audio sinjale me një kabllo HDMI të lidhur me një monitor si p.sh. një televizor ose projektor.
7. Foletë HDMI IN: Transmetoni sinjale video dhe sinjale audio me një kabllo HDMI të lidhur me një komponent AV.

8. Antena pa tela: Përdoret për lidhjen Wi-Fi ose kur duke përdorur një pajisje të aktivizuar me BLUETOOTH. Rregulloni këndet e tyre sipas statusit të lidhjes.
9. Kordoni i rrymës (modelet e Amerikës së Veriut, Evropës, Australisë dhe Azisë) AC IN (modelet tajvaneze): Kordoni i rrymës i furnizuar është i lidhur.
10. Terminali SIGNAL GND: Teli i tokëzimit të gramafonit është i lidhur.
11. Foletë AUDIO IN: Futni sinjalin audio të komponentit AV me një kabllo audio analoge.
12. Terminalet SPEAKERS: Lidhni altoparlantët me kabllot e altoparlantëve. (Modelet e Amerikës së Veriut janë të pajtueshme me spinat banane.)
13. Foleja ZONE 2 LINE OUT: Nxirrni sinjalet audio me një kabllo audio analoge në një amplifikator para-kryesor në një dhomë të veçantë (ZONE 2).
14. Foleja SUBWOOFER PRE OUT: Lidhni një subwoofer me energji me një kabllo subwoofer. Mund të lidhen deri në dy subwoofer me energji. I njëjti sinjal nxirret nga secila prej foletave SUBWOOFER PRE OUT.

Telekomanda

1. butoni: Ndez njësinë ose në modalitetin e gatishmërisë.
2. Butonat e zgjedhësit të hyrjes: Zgjidhni hyrjen që do të luhet. Përdorni butona në 3 për të zgjedhur "STRM BOX", "AUX" ose "PHONO".
3. butoni: Burimi i hyrjes luhet ndërrohet sa herë që shtypni një nga këto butona.
4. Butoni (AV ADJUST): Mund të kryeni cilësime të zakonshme në ekranin e televizorit.
5. Butonat e kursorit dhe butoni ENTER: Zgjidhni artikullin me kursorët dhe shtypni ENTER për të konfirmuar zgjedhjen tuaj.
6. butoni: Shfaq Home.
7. Butonat e volumit: Ju lejon të rregulloni volumin. Ky buton gjithashtu anulon fikjen e zërit.
8. butoni: Fik zërin përkohësisht. Shtypni përsëri për të anuluar fikjen e zërit.
9. Butonat LISTENING MODE: Ju lejon të zgjidhni dëgjimin modaliteti. Butonat MAIN/ZONE 2: Kontrollon funksionin me shumë zona. (Butoni ZONE 3 nuk përdoret me këtë njësi.)
10. Butoni Play: Përdoret për operacionet e luajtjes kur luan Music Server ose USB.
11. butoni: Përdoret për operacionet e përsëritjes ose luajtjes së rastësishme kur luan Music Server ose USB. Butoni CLEAR: Fshin të gjithë personazhet që keni futur kur futni tekst në ekranin e televizorit.
12. Butoni (STATUS): Ndërron informacionin në ekran.
13. butoni: Kthen ekranin në gjendjen e mëparshme.
14. Butoni MODE: Ndërron akordimin në një stacion midis automatikut akordimi dhe akordimi manual.
15. +Fav butoni: Regjistron një stacion radioje.


Ekrani

1. Kjo mund të ndizet kur kryeni veprime me zgjedhësin e hyrjes "NET", "USB".
2. Ndizet në kushtet e mëposhtme.
   Z2: Kur ZONE 2 është ndezur.
   : Kur lidhet me BLUETOOTH.
   : Kur lidhet me Wi-Fi.
   NET: Kur "NET" është zgjedhur me zgjedhësin e hyrjes dhe njësia është e lidhur me rrjetin. Do të pulsojë nëse lidhja me rrjetin nuk është korrekte. USB: Kur "USB" është zgjedhur me zgjedhësin e hyrjes dhe njësia është e lidhur me USB dhe pajisja USB është zgjedhur. Pulson nëse USB nuk është lidhur siç duhet. HDMI: Kur sinjalet HDMI futen dhe hyrja HDMI është zgjedhur. DIGITAL: Kur sinjalet dixhitale futen dhe hyrja dixhitale është zgjedhur.
3. Ndizet sipas llojit të sinjaleve audio dixhitale hyrëse dhe modaliteti i dëgjimit.
4. Ndizet në kushtet e mëposhtme. RDS (modelet evropiane, australiane dhe aziatike): Marrja e transmetimit RDS. TUNED: Marrja e radios AM/FM. STEREO: Marrja e FM stereo. SLEEP: Kur është vendosur kohëmatësi i gjumit. AUTO STBY: Auto Standby është ndezur.
5. Sistemi i altoparlantëve të zgjedhur aktualisht ndizet.
6. Ndizet kur kufjet janë të lidhura.
7. Pulson kur fikja e zërit është ndezur.
8. Shfaq informacione të ndryshme të sinjaleve hyrëse.
9. Ndizet kur rregulloni volumin.
10. Ekrani i altoparlantit/kanalit: Shfaq kanalin e daljes që korrespondon me modalitetin e dëgjimit të zgjedhur.

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali i Pioneer VSX-1131

Gjuhët e disponueshme
