Pioneer VSX-1131 Manual

Hvad er der i æsken

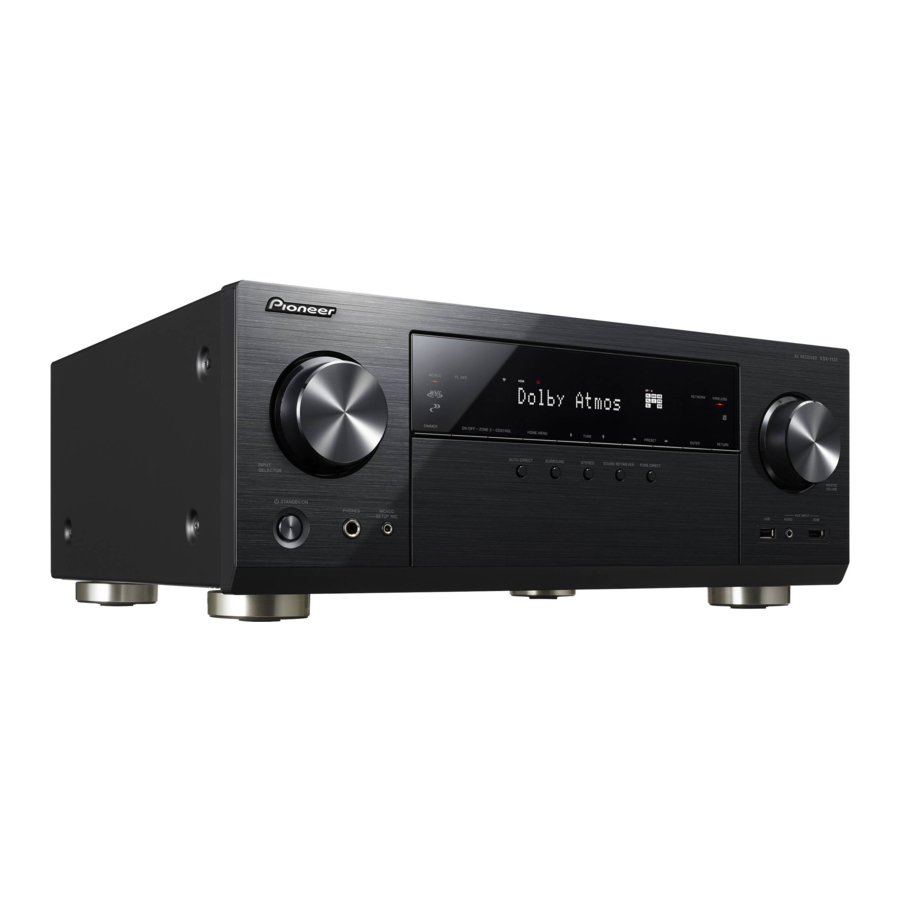

1. Hovedenhed
2. Fjernbetjening (RC-914R) ×1, Batterier (AAA/R03) ×2
3. Indendørs FM-antenne ×1
4. AM-loopantenne ×1
5. Mikrofon til højttaleropsætning ×1
6. Strømkabel ×1

Hovedfunktioner

Denne enhed er forbundet mellem dit TV og dine AV-komponenter. For at afspille skal du vælge kilden med inputvælgeren. Du kan tilslutte 7.1-kanals højttalere til denne enhed, med 7 kanaler ved 170 W (6 ohm, 1 kHz, 0,9%THD) (Nordamerikanske modeller) / 160 W (6 ohm, 1 kHz, 1%THD) (Europæiske, australske, asiatiske og taiwanske modeller) pr. kanal plus en forstærket subwoofer-forudgang.

• Understøtter afspilning i Dolby Atmos-format, som giver 360e lydplacering
• HDMI-stikket understøtter 4K-videoinput og -output. Stikkene IN1 til 3 og OUT MAIN/SUB understøtter HDCP2.2
• HDMI CEC-funktionalitet: Kontrolfunktioner som f.eks. sammenkobling af inputskift med inputvælgeren og afspillere, der er i overensstemmelse med CEC-standarden, skift af lydoutput og lydstyrke ved hjælp af fjernbetjeningen til et CEC-kompatibelt TV og automatisk skift af denne enhed til standby, når TV'et slukkes
• HDMI Standby Through: Video- og lydsignaler fra AV-komponenter kan transmitteres til TV'et, selvom denne enhed er i standby
• ARC: Forbindelse med et ARC-kompatibelt TV er komplet med ét HDMI-kabel
• Nem indledende opsætning ved hjælp af vejledning på skærmen og On-Screen Display (OSD), der viser betjeninger på TV'et
• Internetradio og AirPlay via kablet LAN eller Wi-Fi (trådløst LAN) og netværksfunktioner som f.eks. Music Server, der muliggør PC-musikfilafspilning, USB-afspilning plus andre afspilningsfunktioner som f.eks. AM/FM-radio og BLUETOOTH ®-afspilning
• Afspilningsformater, der understøttes af Music Server og USB, omfatter WAV, FLAC og DSD high-res-kilde
• Multi-zone Connection, som giver dig mulighed for at afspille i hovedrummet og lytte i et separat rum (ZONE 2)
• Du kan tilslutte et højttaler B-system
• Vi planlægger at yde support til DTS:X-lydformatet via en firmwareopdatering til denne enhed. Se vores hjemmeside for mere information.

  Tilslut højttalere med 6 Ω til 16 Ω impedans. Strømkablet må kun tilsluttes, når alle andre kabeltilslutninger er gennemført.
  • Vi påtager os intet ansvar for skader, der opstår som følge af tilslutning af udstyr, der er fremstillet af andre virksomheder.

Tilslutning

Vælg dit højttalerlayout

1. Fronthøjttalere
2. Fronthøjttalere
3. Centerhøjttaler
4. Surroundhøjttalere
5. Surroundhøjttalere
6. Aktiv subwoofer

Til 5.1-kanals system
Dette er et 5.1-kanals system, som er det grundlæggende surroundsystem. Fronthøjttalere udsender frontstereolyd, og en centerhøjttaler udsender centerlyd som f.eks. dialoger og vokal. Surroundhøjttalere skaber et lydfelt bagtil. En aktiv subwoofer gengiver baslyde og skaber et fyldigt lydfelt. Fronthøjttalerne skal placeres i ørehøjde, mens surroundhøjttalerne skal placeres lige over ørehøjde. Centerhøjttaleren skal opsættes, så den vender mod lyttepositionen. Placer den aktive subwoofer mod fronten. Hvis den placeres mellem centerhøjttaleren og en fronthøjttaler, får du en naturlig lyd, selv når du afspiller musik.

• Fronthøjttalerne, centerhøjttaleren og surroundhøjttalerne tælles som 5 kanaler, og den aktive subwoofer tælles som 0,1 af en kanal, hvilket giver os navnet 5.1-kanals system.

Gå til "Tilslutning"

Højttaler B-system
I et 5.1-kanals system kan du tilslutte endnu et sæt fronthøjttalere, der kan bruges som et højttaler B-system. I denne tilstand bliver 5.1-kanals systemet højttaler A-systemet, og du kan skifte den samme lyd til at blive afspillet fra A, B eller A+B. Der er ingen lyd fra højttalere B, hvis der bruges en zonehøjttalertilslutning.

Gå til "Tilslutning"

Til 7.1-kanals system (med surround-baghøjttalere)
Dette er et system med surround-baghøjttalere, der er føjet til det grundlæggende 5.1-kanals system. Tilslutningen af surround-baghøjttalere forbedrer følelsen af omgivelse og sammenhæng i lyden, der skabes af lydfeltet bagtil, og giver et mere virkelighedstro lydfelt. Du kan vælge Dolby Atmos-lyttetilstanden, som realiserer den mest opdaterede 3D-surroundlyd, når inputformatet er Dolby Atmos. Med andre formater end Dolby Atmos kan du stadig skabe et lydfelt ved at udsende lyd fra surround-baghøjttalerne, når du vælger Dolby Surround-lyttetilstanden. Den optimale placering er, at surround-baghøjttalerne er i ørehøjde. Placer surroundhøjttalerne i en lidt mere fremadrettet position, end du ville gøre i et 5.1-kanals system.

• Hvis du inkluderer surround-baghøjttalere i opsætningen, er surround-højttalere påkrævet.

Gå til "Tilslutning"

Højttaler B-system
I et 7.1-kanals system (med surround-baghøjttalere) kan du tilslutte endnu et sæt fronthøjttalere, der kan bruges som et højttaler B-system. I denne tilstand bliver 7.1-kanals systemet højttaler A-systemet, og du kan skifte den samme lyd til at blive afspillet fra A, B eller A+B. Bemærk, at der ikke kommer lyd fra surround-baghøjttaleren, når A+B er valgt. Der er ingen lyd fra højttalere B, hvis der bruges en zonehøjttalertilslutning.

Gå til "Tilslutning"

Til 7.1-kanals system (med højdehøjttaler-A)
Dette er et grundlæggende 5.1-kanals system med tilføjelse af højdehøjttalere, enten som forreste høje højttalere eller bagerste høje højttalere. Vælg, hvilke højttalere der skal opsættes i forhold til rummets omgivelser. Du kan vælge Dolby Atmos-lyttetilstanden (5.1.2-kanals afspilning), som realiserer den mest opdaterede 3D-surroundlyd inklusive overhead-lyde, når inputformatet er Dolby Atmos. Med andre formater end Dolby Atmos kan du stadig skabe et lydfelt ved at udsende lyd fra højdehøjttalerne, når du vælger Dolby Surround-lyttetilstanden. Forreste høje højttalere eller bagerste høje højttalere skal placeres mindst 0,9 m højere end fronthøjttalerne. Forreste høje højttalere skal placeres direkte over fronthøjttalerne, og afstanden mellem de bagerste høje højttalere skal svare til afstanden mellem fronthøjttalerne. Begge skal opsættes, så de vender mod lyttepositionen.

Gå til "Tilslutning"

Til 7.1-kanals system (med højdehøjttaler-B)
Dette er et grundlæggende 5.1-kanals system, der bruger loftshøjttalere, for eksempel med tilføjelse af højdehøjttalere, enten som forreste tophøjttalere, midterste tophøjttalere eller bagerste tophøjttalere. Vælg, hvilke højttalere der skal opsættes i forhold til rummets omgivelser. Du kan vælge Dolby Atmos-lyttetilstanden (5.1.2-kanals afspilning), som realiserer den mest opdaterede 3D-surroundlyd inklusive overhead-lyde, når inputformatet er Dolby Atmos. Med andre formater end Dolby Atmos kan du stadig skabe et lydfelt ved at udsende lyd fra højdehøjttalerne, når du vælger Dolby Surround-lyttetilstanden. Montér forreste tophøjttalere i loftet foran siddepladsen, midterste tophøjttalere i loftet direkte over siddepladsen og bagerste tophøjttalere i loftet bag siddepladsen. Afstanden mellem hvert par skal svare til afstanden mellem de to fronthøjttalere.

• Dolby Laboratories anbefaler at placere denne type højdehøjttalere for at opnå den bedste Dolby Atmos-effekt.

Gå til "Tilslutning"

Til 7.1-kanals system (med højdehøjttalere-C)
Dette er et grundlæggende 5.1-kanals system, der bruger Dolby-aktiverede højttalere, med tilføjelse af højdehøjttalere, enten som Dolby-aktiverede højttalere (foran) eller Dolby-aktiverede højttalere (surround) eller Dolby-aktiverede højttalere (surround bag). Vælg, hvilke højttalere der skal opsættes i forhold til rummets omgivelser. Dolby-aktiverede højttalere er specielle højttalere, der er designet til at vende mod loftet, så lyden høres efter at være blevet kastet tilbage fra loftet, så lyden ser ud til at komme ovenfra. Du kan vælge Dolby Atmos-lyttetilstanden (5.1.2-kanals afspilning), som realiserer den mest opdaterede 3D-surroundlyd inklusive overhead-lyde, når inputformatet er Dolby Atmos. Med andre formater end Dolby Atmos kan du stadig skabe et lydfelt ved at udsende lyd fra højdehøjttalerne, når du vælger Dolby Surround-lyttetilstanden. Placer dem enten over fronthøjttalerne eller over surroundhøjttalerne eller over surround-baghøjttalerne. Hvis de er integrerede Dolby-aktiverede højttalere, skal de placeres i stedet for fronthøjttalerne, surroundhøjttalerne eller surround-baghøjttalerne.

Gå til "Tilslutning"

Til bi-amping af højttalerne
Det er muligt at tilslutte fronthøjttalere, der understøtter bi-amping, for at forbedre kvaliteten af bas og diskant. Det maksimale antal kanaler, der er tilgængelige med denne tilslutning, er 5.1, fordi bi-amping-højttalere kræver én forstærker til diskantstikkene og én forstærker til basstikkene. Effekterne og placeringerne for højttalerne er de samme som 5.1-kanals planen, der ikke bruger bi-amping-højttalere.

Gå til "Tilslutning"

Tilslut højttalerne

1. Højttalerkabel
2. Subwoofer-kabel

i tilfælde af:

Tilslut for et 5.1-kanals system. Med et 7.1-kanals system (med surround baghøjttalere) skal du også tilslutte og . Op til to aktive subwoofere kan tilsluttes. Det samme signal udsendes fra hver af SUBWOOFER-stikkene. Med denne tilslutning kan du tilslutte endnu et sæt fronthøjttalere til brug som et Speaker B System. Skift højttalere A/B med AV Adjust. Bemærk, at der ikke udsendes lyd fra surround baghøjttaleren, når A+B er valgt.

Opsætning

• Indstillinger for den højttalerkonfiguration, du har tilsluttet, skal foretages i "Full Auto MCACC" i Initial Setup.


Sørg for, at de blottede ledninger på højttalerne ikke stikker ud af højttalerterminalerne, når du tilslutter dem. Hvis de blottede ledninger på højttalerne berører bagpanelet, eller + og – ledningerne berører hinanden, aktiveres beskyttelseskredsløbet.

1. Højttalerkabel
2. Subwoofer-kabel

i tilfælde af:

Tilslut . Op til to aktive subwoofere kan tilsluttes. Det samme signal udsendes fra hver af SUBWOOFER-stikkene.

• Udover disse tilslutninger kan du også tilslutte surround baghøjttalere og . Du kan dog kun udsende lyd fra et sæt af eller : ad gangen. Når begge er tilsluttet, kan du vælge, hvilke højttalere der skal prioriteres med AV Adjust.

Opsætning

• Indstillinger for den højttalerkonfiguration, du har tilsluttet, skal foretages i "Full Auto MCACC" i Initial Setup.


Sørg for, at de blottede ledninger på højttalerne ikke stikker ud af højttalerterminalerne, når du tilslutter dem. Hvis de blottede ledninger på højttalerne berører bagpanelet, eller + og – ledningerne berører hinanden, aktiveres beskyttelseskredsløbet.

1. Højttalerkabel
2. Subwoofer-kabel

i tilfælde af:
Tilslut fronthøjttalere, der er kompatible med Bi-Amping-tilslutning til FRONT-stikkene og SURROUND BACK-stikkene. Sørg for, at du fjerner jumperstangen, der er monteret mellem woofer-stikkene og diskantstikkene på fronthøjttalerne. I tilfælde af Bi-Amping-tilslutning, se brugsanvisningen til dine højttalere. Op til to aktive subwoofere kan tilsluttes. Det samme signal udsendes fra hver af SUBWOOFER-stikkene.

Opsætning

• Bi-Amping-tilslutning kræver, at du ændrer nogle indstillinger. Vælg "Yes" (Ja) i "Bi-Amp" i "Full Auto MCACC" i Initial Setup.


Sørg for, at de blottede ledninger på højttalerne ikke stikker ud af højttalerterminalerne, når du tilslutter dem. Hvis de blottede ledninger på højttalerne berører bagpanelet, eller + og – ledningerne berører hinanden, aktiveres beskyttelseskredsløbet.

Tilslut tv'et

1. HDMI-kabel

hvis du har: ARC TV
Denne enhed er tilsluttet mellem dit tv og AV-komponenter. Hvis du tilslutter to eller flere AV-komponenter, kan du vælge den video, der vises på tv'et, og lydoutput fra denne enhed ved at ændre inputvælgeren. Her vises tilslutningerne for et tv, der understøtter ARC-funktionen (Audio Return Channel). Ved at tilslutte med et enkelt HDMI-kabel kan du ikke kun udsende videoinput til denne enhed til tv'et, men du kan også afspille lyden fra tv'et via denne enhed. Vælg et HDMI IN-stik på tv'et, der understøtter ARC, når du tilslutter.

Opsætning

• Der kræves indstillinger for at bruge ARC-funktionen. Vælg "Yes" (Ja) i "Audio Return Channel" i Initial Setup.
• Se tv'ets betjeningsvejledning for instruktioner om tilslutninger og opsætning af tv'et.


Et andet tv eller en projektor kan tilsluttes til HDMI OUT SUB-stikket. Dette stik understøtter ikke ARC. For detaljer om, hvordan du udsender videoen til en tilsluttet enhed

1. HDMI-kabel
2. Digitalt optisk kabel

hvis du har: Ikke-ARC TV
Denne enhed er tilsluttet mellem dit tv og AV-komponenter. Hvis du tilslutter to eller flere AV-komponenter, kan du vælge den video, der vises på tv'et, og lydoutput fra denne enhed ved at ændre inputvælgeren. Dette beskriver tilslutningerne for et tv, der ikke understøtter ARC-funktionen (Audio Return Channel). Ved at tilslutte med både et HDMI-kabel og et digitalt optisk kabel kan du ikke kun udsende videoinput til denne enhed til tv'et, men du kan også afspille lyden fra tv'et via denne enhed.

• Tilslutning med et digitalt optisk kabel er ikke nødvendig, hvis du vil se tv via en enhed, såsom en kabel set-top box (det vil sige, ikke bruge en tuner, der er indbygget i tv'et).


Et andet tv eller en projektor kan tilsluttes til HDMI OUT SUB-stikket. Dette stik understøtter ikke ARC. For detaljer om, hvordan du udsender videoen til en tilsluttet enhed

Tilslut AV-komponenterne

1. HDMI-kabel

hvis du har: HDMI AV-komponenter
Dette er et eksempel på tilslutning med en AV-komponent, der har et HDMI-stik. Med tilslutning til en AV-komponent, der overholder CEC-standarden (Consumer Electronics Control), kan du bruge funktioner som f.eks. HDMI CEC-funktionen, der linker med inputvælgeren, og HDMI Standby Through-funktionen, som giver dig mulighed for at afspille video og lyd fra AV-komponenter på tv'et, selv når denne enhed er i standby-tilstand.

• For at afspille 4K- eller 1080p-video skal du bruge et højhastigheds HDMI-kabel. For at nyde HDCP2.2-kompatibel video skal du tilslutte HDMI IN1 til IN3-stikkene.

Opsætning

• HDMI-opsætning er påkrævet for at bruge HDMI CEC og HDMI Standby Through-funktionerne. Foretag indstillinger, når alle tilslutninger er fuldført.
• For at nyde digital surroundlyd inklusive Dolby Digital, skal lydoutput være indstillet til "Bitstream output" på den tilsluttede Blu-ray-diskafspiller eller anden enhed.


Du kan tilslutte en enhed, f.eks. et videokamera, til AUX INPUT HDMI-stikket på frontpanelet.

1. Komponentvideokabel
2. Digitalt optisk kabel
3. Analogt lydkabel

hvis du har: Ikke-HDMI AV-komponenter

Dette er et eksempel på tilslutning med en AV-komponent, der ikke har et HDMI-stik. Foretag tilslutningerne til AV-komponenten, så de passer til de stik, den har. Når videotilslutningen er til BD/DVD-stikket, skal lydtilslutningen også være til BD/DVD-stikkene, og så videre, så du tilslutter videostikkene til stikkene med samme navn som lydstikkene. Bemærk, at videosignaler, der føres til VIDEO IN-stikket eller COMPONENT VIDEO IN-stikkene, vil blive opskaleret til HDMI-signaler og derefter output fra HDMI OUT-stikket.

• For at nyde digital surroundafspilning i formater som f.eks. Dolby Digital, skal du oprette en forbindelse til lydsignaler med et digitalt koaksialkabel eller et digitalt optisk kabel.

Opsætning

• COMPONENT VIDEO IN-stikkene er kun kompatible med 480i- eller 576i-opløsning. Når du sender videosignaler til COMPONENT VIDEO IN-stikkene, skal du indstille afspillerens outputopløsning til 480i eller 576i. Vælg interlace, hvis der ikke er nogen mulighed for 480i osv. Hvis din afspiller ikke understøtter 480i- eller 576i-output, skal du bruge VIDEO IN-stikket.
• For at nyde digital surroundlyd inklusive Dolby Digital, skal lydoutput være indstillet til "Bitstream output" på den tilsluttede Blu-ray-diskafspiller eller anden enhed.

1. Digitalt koaksialkabel
2. Analogt lydkabel

hvis du har: Lydkomponenter
Eksempel på en tilslutning med en lydkomponent. Tilslut en cd-afspiller med et digitalt koaksialkabel eller et analogt lydkabel. Du kan også tilslutte en pladespiller, der har en MM-type pickup, til PHONO-stikket.

• Hvis pladespilleren har en indbygget lydudligner, skal du tilslutte den til et andet AUDIO IN-stik. Hvis pladespilleren bruger en MC-type pickup, skal du desuden installere en lydudligner, der er kompatibel med MC-type pickupen, mellem enheden og pladespilleren, og derefter tilslutte den til et vilkårligt AUDIO IN-stik, der ikke er PHONO-stikket.


Hvis pladespilleren har en jordledning, skal du tilslutte den til SIGNAL GND-terminalen på denne enhed.

1. Analogt lydkabel
2. Højttalerkabel

Multi-zone tilslutning
Du kan nyde lyd i det separate rum ved f.eks. at afspille en Blu-ray-diskafspiller i hovedrummet (hvor denne enhed er placeret) og lytte til internetradio i det separate rum (ZONE 2).

• DSD- og Dolby TrueHD-lydsignaler sendes ikke til ZONE 2, når de vælges med "NET"-inputvælgeren.

Tilslutninger med en AV-komponent
Når du sender lyden fra en ekstern AV-komponent til ZONE 2, skal du oprette forbindelse med et analogt lydkabel.

ZONE 2 LINE OUT
Det er muligt at afspille 2-kanals kilde i et separat rum, mens 7.1-kanals kilde afspilles i hovedrummet. Tilslut ZONE 2 LINE OUT-stikkene på enheden og LINE IN-stikkene på pre-main-forstærkeren i et separat rum med et analogt lydkabel.

ZONE SPEAKER
Det er muligt at tilslutte højttalere i et separat rum og afspille 2-kanals kilder.

• Du kan afspille via maksimalt 5.1 kanaler i hovedrummet under ZONE 2-afspilning. Lyttetilstande som f.eks. Dolby Atmos-tilstande kan ikke vælges.
• Der er intet output fra højttalere B, hvis Zone Speaker -tilslutning bruges.

Opsætning

• Indstillinger kræves i Initial Setup, "Multi Zone Setup" for at nyde denne funktion.

Tilslut andre kabler

Antennemontering
Flyt antennen rundt, mens du afspiller radioen, for at finde den position med den bedste modtagelse. Brug en tegnestift eller lignende til at fastgøre indendørs FM-antennen til en væg.

AM-rammeantenne

Indendørs FM-antenne

(Nordamerikanske og taiwanske modeller)

(Europæiske, australske og asiatiske modeller)

Netværkstilslutning
Tilslut denne enhed til netværket ved hjælp af kablet LAN eller Wi-Fi (trådløst LAN). Du kan nyde netværksfunktioner som f.eks. internetradio, musikserver og AirPlay ved at tilslutte enheden til netværket.
Hvis du tilslutter via kablet LAN, skal du tilslutte med et Ethernet-kabel til NETWORK-porten, som vist på illustrationen. For at tilslutte via Wi-Fi skal du, efter at have valgt "Wireless" (Trådløs) i "Network Connection" (Netværksforbindelse) i Initial Setup (Indledende opsætning), vælge den ønskede indstillingsmetode og følge instruktionerne på skærmen for at konfigurere forbindelsen.

Tilslutning af strømledning
Tilslut strømledningen til stikkontakten, når alle andre tilslutninger er fuldført.

• Taiwanske modeller omfatter aftagelige strømledninger. Tilslut strømledningen til AC IN på enheden, og tilslut derefter til stikkontakten. Afbryd altid stikkontaktsiden først, når du afbryder strømledningen.


Opsætning

Tænd og indledende opsætning

Indledende opsætning starter automatisk
Når alle forbindelser er fuldført, skal du ændre tv'ets indgang til indgangen for denne enhed, indsætte batterier i fjernbetjeningen og trykke på for at tænde for strømmen. Når du tænder for enheden første gang, vises Indledende opsætning automatisk på tv'et, så du kan foretage de nødvendige indstillinger for opstart ved hjælp af enkle betjeninger efter vejledningen på skærmen.
Disse instruktioner vil guide dig gennem nogle punkter, du skal kontrollere på forhånd. Læs på forhånd, så opsætningen forløber problemfrit.

Betjening
Vælg elementet med markørerne på fjernbetjeningen, og tryk på ENTER (a). For at vende tilbage til den forrige skærm skal du trykke på (b).

Sådan gentager du den indledende opsætning
Hvis du afslutter proceduren undervejs, eller du vil ændre en indstilling, der er foretaget under den indledende opsætning, skal du trykke på på fjernbetjeningen, vælge "System Setup" – "Miscellaneous" – "Initial Setup" fra Home og trykke på ENTER.

Full Auto MCACC
Placer den medfølgende højttaleropsætningsmikrofon i lyttepositionen, mål de testtoner, der udsendes af højttalerne, hvorefter enheden automatisk indstiller det optimale lydstyrkeniveau for hver højttaler, delefrekvenserne og afstanden fra lyttepositionen. Dette muliggør også korrektion af forvrængning forårsaget af rummets akustiske miljø.

• Brug et stativ eller lignende til at placere højttaleropsætningen mikrofon i ørehøjde.
• Subwooferlyden registreres muligvis ikke, da den er ekstremt lave frekvenser. Indstil subwooferens lydstyrke til mere end halvvejs.
• Kalibrering tager flere minutter at gennemføre. Den højttalerne udsender testtonen ved høj lydstyrke under målingen, så vær forsigtig med dine omgivelser. Hold rummet så stille som muligt under målingen. Hvis målingen afbrydes, skal du slukke for husholdningsapparaterne.

Kildeforbindelse
Kontroller, at hver indgangskilde er tilsluttet korrekt. Følg vejledningen, vælg den indgang, du vil bekræfte, start afspilning af den valgte afspiller, og bekræft, at billederne vises på tv'et, og at der afspilles lyd.

Netværksforbindelse
Konfigurer Wi-Fi-forbindelse med et adgangspunkt, f.eks. en trådløs LAN-router. Der er følgende to metoder til at oprette forbindelse via Wi-Fi: "Scan Networks" (Søg efter netværk): Søg efter et adgangspunkt fra denne enhed. Find SSID'et for adgangspunktet på forhånd. "Use iOS Device (iOS7 or later)" (Brug iOS-enhed (iOS7 eller nyere)): Del iOS-enhedens Wi-Fi-indstillinger med denne enhed. Hvis du vælger "Scan Networks" (Søg efter netværk), er der yderligere to valgmuligheder for forbindelsesmetode. Kontroller følgende.

• "Enter Password" (Indtast adgangskode): Indtast adgangskoden (eller nøglen) til adgangspunktet for at oprette forbindelse.
• "Push Button" (Trykknap): Hvis adgangspunktet har en automatisk forbindelsesknap, kan du oprette forbindelse uden at indtaste en adgangskode.
• Hvis SSID'et for adgangspunktet ikke vises, så i skærmen, der viser SSID'erne, skal du vælge "Other..." (Andet...) med markøren på fjernbetjeningen og trykke på ENTER og derefter følge instruktionerne på skærmen.

Tastaturinput

For at skifte mellem store og små bogstaver skal du vælge "A/a" på skærmen og trykke på ENTER. For at vælge, om adgangskoden skal maskeres med " " eller vises i almindelig tekst, skal du trykke på +Fav på fjernbetjeningen. Tryk på CLEAR for at slette alle de indtastede tegn.

• En bekræftelsesskærm, der beder dig om at acceptere privatlivspolitikken vises under netværksindstillingen. Vælg "Yes" (Ja), og tryk på ENTER for at angive accept.

Multi Zone Setup (Opsætning af flere zoner)
Når du vil nyde lyd i et andet rum end hovedrummet, skal du indstille lydudgangsmetoden for det separate rum (ZONE2). Hvis du har tilsluttet højttalere i et separat rum med højttalerkabel, skal du vælge "Using AV Receiver" (Bruger AV-receiver). Hvis du har tilsluttet en forforstærker i et separat rum med et analogt lydkabel, skal du vælge "with External Premain Amplifier" (med ekstern forforstærker).

Audio Return Channel (Lydreturkanal)
Hvis du har tilsluttet et tv, der understøtter ARC, skal du vælge "Yes" (Ja). Denne enheds ARC-indstilling tændes, og du kan lytte til tv'ets lyd via denne enhed.

HDMI-opsætning

HDMI CEC
Foretag denne indstilling for at aktivere kontrolfunktionen for enheder, der overholder CEC-standarden. Dette indstilles automatisk til tændt, hvis du har valgt "Yes" (Ja) i "Audio Return Channel" (Lydreturkanal) i den indledende opsætning.
Tryk på knappen på fjernbetjeningen for at indstille "System Setup" – "Hardware" – "HDMI" – "HDMI CEC" til "On" (Tændt) på tv-skærmen. Aktivér også CEC-kontrolfunktionen på den CEC-enhed, du har tilsluttet.

HDMI Standby Through (HDMI-standby-gennemgang)
Selv om denne enhed er i standby, overføres indgangssignalerne fra AV-komponenter til tv'et.

• "Auto" / "Auto (Eco)": Vælg en af disse indstillinger, når tilsluttede AV-komponenter overholder CEC-standarden. Uanset hvilken indgangsvælger der er valgt umiddelbart før, enheden skiftes til standby, kan du overføre indgangssignalerne fra AV-komponenter til tv'et. Vælg "Auto (Eco)", hvis tv'et også er CEC-kompatibelt. Du kan reducere strømforbruget i standbytilstand.
• "Input selector names for BD/DVD, etc." (Indgangsvælgernavne til BD/DVD osv.): Du kan overføre indgangssignalerne fra den indstillede indgangsvælger til tv'et. Den kan vælges, når "HDMI CEC" er indstillet til "Off" (Fra).
• "Last" (Sidste): Du kan overføre indgangssignalerne fra den indgangsvælger, der er valgt umiddelbart før, enheden blev skiftet til standby. Den kan vælges, når "HDMI CEC" er indstillet til "Off" (Fra).

For at afslutte indstillingerne skal du trykke på .

Afspilning

Grundlæggende afspilning

AV-komponentafspilning

1. Skift indgangen på tv'et til den, der er tildelt enheden.
2. Tryk på indgangsvælgeren (a) på fjernbetjeningen med det samme navn som stikket, du tilsluttede afspilleren til, for at skifte indgang.
   Tryk for eksempel på BD/DVD for at afspille afspilleren, der er tilsluttet BD/DVD-stikket. Tryk på TV for at lytte til tv'ets lyd. Du kan også vælge indgang med knapperne.

• Når CEC-linkfunktionen virker, skifter indgangen automatisk, når du har tilsluttet et CEC-kompatibelt tv og en afspiller til denne enhed ved hjælp af en HDMI-forbindelse.

3. Start afspilning på afspilleren.
4. Brug VOL+/– (b) til at justere lydstyrken.

Når et tv er tilsluttet HDMI OUT SUB-stikket
Tryk på -knappen på fjernbetjeningen for at vise AV Adjust, og indstil "Other" – "HDMI Out" til enten "SUB" eller "MAIN+SUB".

Lyttefunktion
Denne enhed er udstyret med en række forskellige lyttefunktioner. Du kan finde flere oplysninger om lyttefunktionerne i den avancerede vejledning. Dette afsnit introducerer nogle af de populære funktioner.

• En fremtidig firmwareopdatering er planlagt til at aktivere denne enhed til at understøtte afspilning i DTS Neural: X-lydformat. Neo: 6 Cinema og Neo: 6 Music er tilgængelige indtil en opdatering.

AUTO/DIRECT-knap (c)
Du kan vælge funktionerne Auto Surround, Direct og Pure Direct. I begge tilfælde vælges Stereo-funktionen automatisk for 2-kanals indgangssignaler, der kun afspilles fra fronthøjtalerne og subwooferen, og for multikanals indgangssignaler vælges lyttefunktioner automatisk, der matcher indgangssignalet, så Dolby Digital for Dolby Digital-kilder og DTS-HD Master Audio for DTS-HD Master Audio. Funktionen Direct lukker ned for visse behandlinger, der kan påvirke lydkvaliteten, såsom tonekontrolfunktionerne, så du kan nyde en endnu bedre lydkvalitet. Funktionen Pure Direct lukker endnu flere processer ned, der påvirker lydkvaliteten, så du får en mere tro gengivelse af den originale lyd. I dette tilfælde er højttalerkalibreringen foretaget med MCACC deaktiveret.

• Afhængigt af indgangssignalet og højttaler konfigurationen kan Dolby Surround og DTS Neural:X-funktionerne, der udvider 2-kanals og 5.1-kanals indgangssignaler til 5.1-kanals og 7.1-kanals, vælges automatisk.

SURR-knap (d)
Du kan vælge en række forskellige lyttefunktioner, der passer til din smag. Der er Dolby Digital-, DTS-HD Master Audio- og Stereo-funktionerne, som du kan vælge, så de passer til indgangssignalet, eller Dolby Surround- og DTS Neural: X-funktionerne, der kan udvide 2-kanals og 5.1-kanals indgangssignaler til 5.1 eller 7.1 kanaler. Du kan også nyde originale surround-funktioner såsom Ext. Stereo- og Drama-funktioner.

STEREO-knap (e)
Du kan vælge "Stereo" (Stereo)-funktionen for kun at afspille fra fronthøjtalerne og subwooferen.
Den lyttefunktion, der sidst blev valgt til kilden, huskes for hver af AUTO/DIRECT-, SURR- og STEREO-knapperne. Hvis indhold, du afspiller, ikke understøttes af den lyttefunktion, du valgte sidst, vælges den lyttefunktion, der er standard for det pågældende indhold, automatisk.
Tryk på (f) gentagne gange for at skifte visningen på hovedenheden i rækkefølgen:

Netværksfunktioner

Netværkstjenester

1. Skift indgangen på tv'et til den, der er tildelt enheden.
2. Tryk på NET for at få vist listen over netværkstjenester.

3. Vælg elementet med markørerne på fjernbetjeningen, og tryk på ENTER for at bekræfte dit valg (a). For at vende tilbage til det forrige skærmbillede skal du trykke på (b).

Internetradio
Når denne enhed er tilsluttet et netværk, kan du lytte til TuneIn eller andre forhåndsregistrerede internetradiotjenester. Når du har valgt den ønskede tjeneste, skal du følge instruktionerne på skærmen ved hjælp af markørerne til at vælge radiostationer og programmer og derefter trykke på ENTER for at afspille. Afspilningen starter, når 100 % vises for buffering.

Musikserver
Du kan afspille musikfiler, der er gemt på hjemmenetværkskompatible pc'er eller NAS-enheder, der er tilsluttet det samme netværk som denne enhed. Vælg serveren med markørerne, vælg den ønskede musikfil, og tryk på ENTER for at starte afspilningen. Afspilningen starter, når 100 % vises for buffering.
Bemærkninger:

• Netværkstjenester bliver valgbare, når netværket starter, selvom de ikke kan vælges først.
• Funktionaliteten kan introduceres ved firmwareopdateringer, og tjenesteudbydere kan ophøre med tjenester, hvilket betyder, at nogle netværkstjenester og -indhold muligvis ikke er tilgængelige i fremtiden. Desuden kan de tilgængelige tjenester variere afhængigt af, hvor du bor.

USB
Afspil musikfiler på en USB-lagerenhed.

• Drift kan ikke garanteres for alle USB-lagerenheder.

1. Skift indgangen på tv'et til den, der er tildelt enheden.
2. Sæt din USB-lagerenhed med musikfilerne i USB-porten på forsiden af enheden.
3. Tryk på USB på fjernbetjeningen.
4. Vælg den ønskede mappe eller musikfil med markørerne på fjernbetjeningen, og tryk på ENTER for at bekræfte og starte afspilningen (a).

• Denne enhed kan bruge USB-lagerenheder, der overholder USB-masselagerenhedsstandardklassen. Enheden er også kompatibel med USB-lagerenheder, der bruger FAT16- eller FAT32-filsystemformaterne.

AirPlay
Du kan trådløst nyde musikfilerne på en iPhone ®, iPod touch ® eller iPad ®, der er tilsluttet det samme adgangspunkt som denne enhed.

• Opdater OS-versionen på din iOS-enhed til den nyeste version.

1. Slut iOS-enheden til adgangspunktet.
2. Tryk på NET.
3. Tryk på AirPlay-ikonet i kontrolcenteret på iOS-enheden, og vælg denne enhed fra listen over viste enheder, og tryk på "Udført".
4. Afspil musikfilerne på iOS-enheden.

• Standardstatus er, at funktionen Netværksstandby er slået til, så når du udfører trin 3 og 4 ovenfor, tændes denne enhed automatisk, og input skifter til "NET". For at reducere mængden af strøm, der forbruges i standbytilstand, skal du trykke på knappen på fjernbetjeningen, og i det viste Home skal du indstille "System Setup" – "Hardware" – "Power Management" – "Network Standby" til "Off".
• På grund af karakteristikaene ved AirPlay trådløs teknologi kan lyden, der produceres på denne enhed, være en smule bagud i forhold til lyden, der afspilles på den AirPlay-aktiverede enhed.

Du kan også afspille musikfiler på computeren med iTunes (ver. 10.2 eller nyere). Før du betjener den, skal du sørge for, at denne enhed og pc'en er tilsluttet det samme netværk, og derefter trykke på NET på denne enhed. Klik derefter på AirPlay-ikonet i iTunes, vælg denne enhed fra listen over viste enheder, og start afspilningen af en musikfil.

BLUETOOTH ®-afspilning
Parring

1. Når du trykker på BT AUDIO på fjernbetjeningen, vises "Now Pairing..." (Parring i gang...) på denne enheds display, og parringstilstanden er aktiveret.

2. Aktiver (tænd) BLUETOOTH-funktionen på den BLUETOOTH-aktiverede enhed, og vælg derefter denne enhed blandt de viste enheder. Hvis der anmodes om en adgangskode, skal du indtaste "0000".

• For at tilslutte en anden BLUETOOTH-aktiveret enhed skal du trykke og holde BT AUDIO nede, indtil "Now Pairing..." (Parring i gang...) vises, og udfør derefter trin 2 ovenfor. Denne enhed kan gemme dataene for op til 8 parrede enheder.
• Dækningsområdet er 15 meter. Bemærk, at forbindelsen ikke altid garanteres med alle BLUETOOTH-aktiverede enheder.

Afspiller

1. Når enheden er tændt, skal du tilslutte den BLUETOOTH-aktiverede enhed.
2. Indgangsvælgeren på denne enhed skifter automatisk til "BT AUDIO".
3. Afspil musik. Forøg lydstyrken på den BLUETOOTH- aktiverede enhed til et passende niveau.

• På grund af karakteristikaene ved BLUETOOTH trådløs teknologi kan lyden, der produceres på denne enhed, være en smule bagud i forhold til lyden, der afspilles på den BLUETOOTH-aktiverede enhed.

Andet

Lytter til radio

1. Tryk gentagne gange på TUNER (a) på fjernbetjeningen for at vælge enten "AM" eller "FM" på displayet.
2. Tryk på MODE (c) på fjernbetjeningen, så "TunMode: Auto" vises på displayet.
3. Når du trykker på / markørknapperne (b) på fjernbetjeningen, starter den automatiske tuning, og søgningen stopper, når der er fundet en station. Når der er tunet ind på en radiostation, lyser "TUNED"-indikatoren på displayet.

Du kan forudindstille op til 40 stationer.

1. Tun ind på den AM/FM-radiostation, du vil registrere.
2. Tryk på +Fav (d) på fjernbetjeningen, så det forudindstillede nummer på displayet blinker.
3. Mens det forudindstillede nummer blinker (ca. 8 sekunder), skal du trykke gentagne gange på / markørknapperne (b) på fjernbetjeningen for at vælge et nummer mellem 1 og 40.
4. Tryk på +Fav (d) igen på fjernbetjeningen for at registrere stationen. Når den er registreret, stopper det forudindstillede nummer med at blinke. For at vælge en forudindstillet radiostation skal du trykke på / markørknapperne (b) på fjernbetjeningen.

• For at slette en forudindstillet station skal du trykke på / markørknapperne (b) på fjernbetjeningen for at vælge det forudindstillede nummer, du vil slette, tryk på +Fav (d) på fjernbetjeningen, og tryk derefter på CLEAR (e), mens det forudindstillede nummer blinker. Når den er slettet, slukkes nummeret på displayet.

Frekvenstrinsindstilling
Tryk på knappen på fjernbetjeningen for at vælge "System Setup" – "Miscellaneous" – "Tuner" – "AM/FM Frequency Step" eller "AM Frequency Step", og vælg frekvenstrinnet for dit område. For taiwanske modeller er indstillingen "10 kHz / 0,2 MHz" på købstidspunktet. Skift det til "9 kHz / 0,05 MHz". Bemærk, at når denne indstilling ændres, slettes alle radioforudindstillinger.

Multizone
Indstillinger er påkrævet, hvis du har tilsluttet højttalerne i det separate rum (ZONE 2) ved hjælp af højttalerkabler. Hvis du ikke har foretaget multizone-indstillingerne i Initial Setup, skal du trykke på knappen på fjernbetjeningen og foretage indstillingerne i System Setup, som du får adgang til fra startskærmen, der vises. Vælg "Zone 2" i "System Setup" – "Speaker" – "Configuration" – "Zone Speaker".

Afspil

1. Mens du holder MODE (a) nede på fjernbetjeningen, skal du trykke på ZONE 2 (b) i 3 sekunder eller mere, indtil fjernbetjeningsindikatoren blinker to gange.
   • 0 Fjernbetjeningen skifter til den tilstand for at styre ZONE 2.
     For at returnere fjernbetjeningen til hovedrummets kontroltilstand: Mens du holder MODE (a) nede på fjernbetjeningen, skal du trykke på MAIN (c) i 3 sekunder eller mere, indtil fjernbetjeningsindikatoren blinker én gang.
2. Ret fjernbetjeningen mod hovedenheden, og tryk på Í (d). "Z2" lyser på hovedenhedens display.

3. Tryk på inputvælgerknappen (e) for det input, der skal afspilles i det separate rum. På hovedenheden skal du, efter at have trykket på ZONE 2-CONTROL, inden for 8 sekunder dreje INPUT SELECTOR-drejeknappen for at vælge det input, der skal afspilles i det separate rum.
   • Du kan kun vælge de samme inputs til hoved- og separatrum med "NET"- eller "BLUETOOTH"- eller "USB"-inputvælgeren. Hvis du har valgt "NET" i hovedrummet og derefter vælger "USB" i det separate rum, skifter hovedrummet også til "USB". Du kan ikke vælge forskellige stationer til hovedrummet og det separate rum med AM/FM-radioen.

4. Volumenjustering foretages på forforstærkeren til det separate rum, når det er tilsluttet via ZONE 2 LINE OUT. Når der udsendes fra ZONE-højttalere, justeres med VOL+/– på fjernbetjeningen. For at styre på hovedenheden skal du trykke på ZONE 2-CONTROL og justere med MASTER VOLUME-kontrollen inden for 8 sekunder.

• Hvis ZONE 2 er tændt, bliver strømforbruget under standby større end normalt.

Sådan slukkes funktionen
Tryk på , mens du er i tilstanden til at styre ZONE 2 på fjernbetjeningen. Alternativt kan du trykke på ZONE 2-ON/OFF på hovedenheden.

Afspilning kun i ZONE 2
Hvis du sætter enheden i standby under multizone-afspilning, dæmpes Z2-indikatoren, og afspilningstilstanden skiftes til afspilning kun i et separat rum. Hvis du indstiller ZONE 2 til tændt, mens denne enhed er i standby, skiftes afspilningstilstanden også til den samme indstilling.

AV Juster
Ved at trykke på på fjernbetjeningen under afspilning kan du justere ofte brugte indstillinger, såsom at skifte højttalere og justere lydkvaliteten, ved hjælp af menuer på skærmen. Vælg elementet med markørerne på fjernbetjeningen, og tryk på ENTER for at bekræfte dit valg. For at vende tilbage til det forrige skærmbillede skal du trykke på . Bemærk, at der ikke er noget display på tv-skærmen, når inputvælgeren er "CD", "TV", "PHONO", "FM" eller "AM", så følg hovedenhedens display, mens du udfører handlingerne.

"Tone": Det er muligt at forbedre eller moderere bassen og diskanten.
"Andet": Giver dig mulighed for at foretage en række indstillinger.

• "Sound Delay": Hvis videoen er bag lyden, kan du forsinke lyden for at udligne hullet.
• "Sound Retriever": Forbedre kvaliteten af komprimeret lyd.
• "Højttalere": Du kan skifte output på surround back-højttalerne og højdehøjttalerne og skifte output for højttalerne A/B.

Start
Når du trykker på på fjernbetjeningen, vises Start, og du kan foretage indstillinger i de forskellige menuer. Vælg elementet med markørerne på fjernbetjeningen, og tryk på ENTER for at bekræfte dit valg. For at vende tilbage til det forrige skærmbillede skal du trykke på .

"System Setup": Avancerede indstillinger, der giver dig en endnu bedre oplevelse.
"MCACC": Konfigurer højttalerne automatisk, eller foretag de ønskede ændringer i equalizeren.
"Network/Bluetooth": Foretag Wi-Fi-forbindelsesindstillinger eller indstillinger relateret til BLUETOOTH.

Når enheden fungerer uregelmæssigt (Nulstilling af denne enhed)
Genstart af enheden kan hjælpe den med at fungere mere problemfrit. For at genstarte enheden skal du sætte den i standby og derefter trykke på STANDBY/ON på hovedenheden i mindst 5 sekunder. (Enhedens indstillinger vil blive bevaret.) Hvis der ikke er nogen forbedring, selv efter at enheden er blevet genstartet, kan du prøve at frakoble og tilslutte strømkablerne til enheden og det tilsluttede udstyr igen. Hvis der stadig ikke er nogen forbedring, kan nulstilling af enheden til status på forsendelsestidspunktet løse problemet. Hvis du nulstiller enhedens status, nulstilles dine præferencer til standardværdierne. Noter dem ned før nedenstående handling.

Sådan nulstilles enheden

1. Mens du holder AUTO/DIRECT nede på hovedenheden, skal du trykke på STANDBY/ON på hovedenheden.
2. 2. "Clear" vises på displayet, og enheden vender tilbage til standby. Tag ikke strømkablet ud, før "Clear" forsvinder fra displayet.
   For at nulstille fjernbetjeningen skal du, mens du holder MODE nede, trykke på , indtil fjernbetjeningsindikatoren blinker to gange (ca. 3 sekunder).

Delnavne

Frontpanel

1. INPUT SELECTOR drejeknap: Skift den input, der skal afspilles.
2. MCACC-indikator: Denne lyser, når du har aktiveret højttalerkalibreringen, der er foretaget med MCACC.
3. FL OFF-indikator: Denne lyser, når du har trykket på DIMMER gentagne gange for at slukke for displayet.
4. DIMMER-knap: Skifter displayets lysstyrke.
5. ZONE 2-ON/OFF-knap: Slår multi-zone funktionen til/fra.
6. ZONE 2-CONTROL-knap: Styrer multi-zone funktionen.
7. HOME MENU-knap: Viser hjemmemenuen.
8. Display
9. Cursorknapper (TUNE / PRESET knap) og ENTER-knap: Vælg elementet med cursoren, og tryk på ENTER for at bekræfte dit valg. Når du bruger TUNEREN, skal du vælge frekvensen med TUNE, eller vælg forudindstillede stationer med PRESET.
10. NETWORK-indikator: Når enheden er tændt, lyser denne, når "NET" er valgt med inputvælgeren, og enheden er tilsluttet netværket. Hvis enheden er i standbytilstand, lyser denne, når funktioner som HDMI CEC og netværksstandby er aktiveret. Den lyser dog ikke, når ZONE 2 er tændt.

11. WIRELESS-indikator: Lyser, når enheden er tilsluttet til det trådløse netværk.
12. Fjernbetjeningssensor
13. .RETURN-knap: Returnerer displayet til den forrige tilstand.
14. .MASTER VOLUME: Giver dig mulighed for at justere lydstyrken.
15. STANDBY/ON-knap: Tænder enheden eller sætter den i standbytilstand.
16. PHONES-jackstik: Stereo-hovedtelefoner med et standardstik (1/4 tomme eller ø6,3 mm) er tilsluttet.
17. MCACC SETUP MIC-jackstik: Den medfølgende højttaleropsætningsmikrofon er tilsluttet.
18. Listening mode-knap: Vælg lyttetilstand.
19. SOUND RETRIEVER-knap: Slår Sound Retriever-funktionen til/fra, som giver bedre lydkvalitet til komprimeret lyd.
20. PURE DIRECT-knap: Skifter til Pure Direct-tilstand.
21. USB-port: En USB-lagerenhed er tilsluttet, så musikfiler, der er gemt på den, kan afspilles. Du kan også levere strøm (5V/1A) til USB-enheder med et USB-kabel.
22. AUX INPUT AUDIO-jackstik: Du kan afspille lyd fra en ekstern afspiller ved at tilslutte den med et stereo-ministik-kabel.
23. AUX INPUT HDMI-jackstik: Tilslut til et videokamera osv. ved hjælp af et HDMI-kabel.

Bagpanel

1. DIGITAL IN OPTICAL/COAXIAL-jackstik: Indgang til TV eller AV komponent digitale lydsignaler med et digitalt optisk kabel eller digitalt koaksialkabel.
2. ANTENNA AM LOOP/FM 75Ω-terminal: De medfølgende antenner er tilsluttet.
3. VIDEO IN-jackstik: Indgang til AV-komponentvideosignaler med et analogt videokabel.
4. COMPONENT VIDEO IN-jackstik: Indgang til AV-komponent videosignaler med et komponentvideokabel.
5. NETWORK-port: Tilslut til netværket med et Ethernet-kabel.
6. HDMI OUT-jackstik: Overfør videosignaler og lyd signaler med et HDMI-kabel, der er tilsluttet en skærm, f.eks. et TV eller en projektor.
7. HDMI IN-jackstik: Overfør videosignaler og lydsignaler med et HDMI-kabel, der er tilsluttet en AV-komponent.

8. Trådløs antenne: Bruges til Wi-Fi-forbindelse, eller når der bruges en BLUETOOTH-aktiveret enhed. Juster deres vinkler i henhold til forbindelsesstatus.
9. Strømkabel (nordamerikanske, europæiske, australske og asiatiske modeller) AC IN (taiwanske modeller): Det medfølgende strømkabel er tilsluttet.
10. SIGNAL GND-terminal: Drejebordets jordledning er tilsluttet.
11. AUDIO IN-jackstik: Indgang til AV-komponentlydsignal med et analogt lydkabel.
12. SPEAKERS-terminaler: Tilslut højttalere med højttaler kabler. (Nordamerikanske modeller er kompatible med bananstik.)
13. ZONE 2 LINE OUT-jackstik: Udgang af lydsignaler med et analogt lydkabel til en forforstærker i et separat rum (ZONE 2).
14. SUBWOOFER PRE OUT-jackstik: Tilslut en aktiv subwoofer med et subwooferkabel. Der kan tilsluttes op til to aktive subwoofere. Det samme signal udsendes fra hver af SUBWOOFER PRE OUT-jackstikkene.

Fjernbetjening

1. knap: Tænder enheden eller sætter den i standbytilstand.
2. Input selector-knapper: Vælg den input, der skal afspilles. Brug knapperne i 3 for at vælge "STRM BOX", "AUX" eller "PHONO".
3. knap: Inputkilden, der afspilles, skifter, hver gang du trykker på en af disse knapper.
4. (AV ADJUST) knap: Du kan udføre almindelige indstillinger på TV-skærmen.
5. Cursorknapper og ENTER-knap: Vælg elementet med cursoren, og tryk på ENTER for at bekræfte dit valg.
6. knap: Viser hjemmemenuen.
7. Volume-knapper: Giver dig mulighed for at justere lydstyrken. Denne knap annullerer også lyddæmpningen.
8. knap: Slår lyden fra midlertidigt. Tryk igen for at annullere lyddæmpningen.
9. LISTENING MODE-knapper: Giver dig mulighed for at vælge lyttetilstand. MAIN/ZONE 2-knapper: Styrer multi-zone-funktionen. (ZONE 3-knappen bruges ikke med denne enhed.)
10. Play-knap: Bruges til afspilningshandlinger, når du afspiller musikserver eller USB.
11. knap: Bruges til gentagelses- eller tilfældige afspilningshandlinger, når du afspiller musikserver eller USB. CLEAR-knap: Sletter alle tegn, du har indtastet, når du indtaster tekst på TV-skærmen.
12. (STATUS) knap: Skifter oplysningerne på displayet.
13. knap: Returnerer displayet til den forrige tilstand.
14. MODE-knap: Skifter tuning til en station mellem automatisk tuning og manuel tuning.
15. +Fav-knap: Registrerer en radiostation.


Display

1. Denne kan lyse, når der udføres handlinger med inputvælgerne "NET", "USB".
2. Lyser under følgende forhold.
   Z2: Når ZONE 2 er tændt.
   : Når der er forbindelse via BLUETOOTH.
   : Når der er forbindelse via Wi-Fi.
   NET: Når "NET" er valgt med inputvælgeren, og enheden er tilsluttet netværket. Den blinker, hvis forbindelsen til netværket ikke er korrekt. USB: Når "USB" er valgt med inputvælgeren, og enheden er tilsluttet via USB, og USB-enheden er valgt. Blinker, hvis USB ikke er korrekt tilsluttet. HDMI: Når HDMI-signaler indlæses, og HDMI-indgangen er valgt. DIGITAL: Når digitale signaler indlæses, og den digitale indgang er valgt.
3. Lyser i henhold til typen af input digitale lydsignaler og lyttetilstanden.
4. Lyser under følgende forhold. RDS (europæiske, australske og asiatiske modeller): Modtager RDS-udsendelser. TUNED: Modtager AM/FM-radio. STEREO: Modtager FM-stereo. SLEEP: Når sleep-timeren er indstillet. AUTO STBY: Automatisk standby er slået til.
5. Det aktuelt valgte højttalersystem lyser.
6. Lyser, når hovedtelefoner er tilsluttet.
7. Blinker, når lyddæmpning er slået til.
8. Viser forskellige oplysninger om inputsignalerne.
9. Lyser, når lydstyrken justeres.
10. Højttaler/Kanal-display: Viser den outputkanal, der svarer til den valgte lyttetilstand.

Download manual

Her kan du downloade fuld pdf-version af manualen, den kan indeholde yderligere sikkerhedsinstruktioner, garantioplysninger, FCC-regler osv.

Download Pioneer VSX-1131 Manual

Tilgængelige sprog
