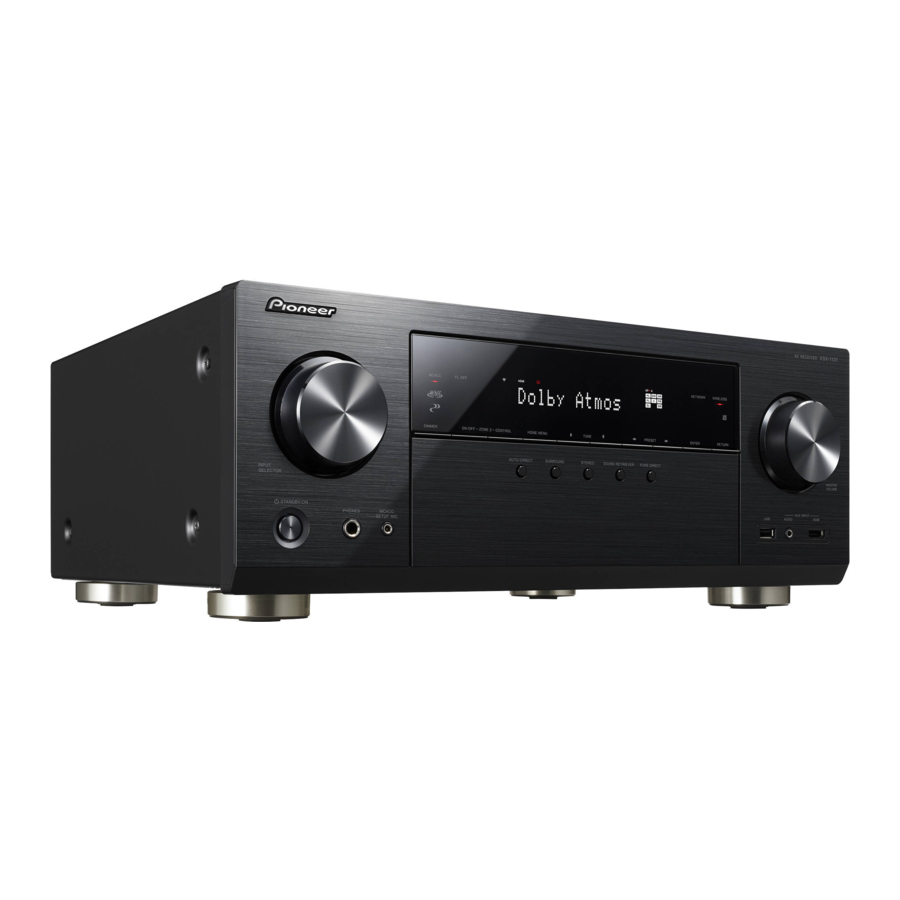

Pioneer VSX-1131 kézikönyv

Mi van a dobozban

1. Fő egység
2. Távirányító (RC-914R) ×1, Elemek (AAA/R03) ×2
3. Beltéri FM antenna ×1
4. AM hurok antenna ×1
5. Hangszóró beállítás mikrofon ×1
6. Tápkábel ×1

Főbb jellemzők

Ez az egység a TV és az AV-komponensek közé van csatlakoztatva. A lejátszáshoz válassza ki a forrást a bemenetválasztóval. Ehhez az egységhez 7.1 csatornás hangszórókat csatlakoztathat, 7 csatornát 170 W-on (6 ohm, 1 kHz, 0,9% THD) (Észak-Amerikai modellek) / 160 W-on (6 ohm, 1 kHz, 1% THD) (Európai, Ausztrál, Ázsiai és Tajvani modellek) csatornánként, valamint egy tápellátású mélynyomó előerősítő kimeneti csatlakozót.

• Támogatja a Dolby Atmos formátumú lejátszást, amely 360 fokos hangelhelyezést biztosít
• A HDMI-csatlakozó támogatja a 4K videó bemenetet és kimenetet. Az IN1-től IN3-ig és az OUT MAIN/SUB csatlakozók támogatják a HDCP2.2-t
• HDMI CEC funkcionalitás: Vezérlési funkciók, például a bemenetváltás összekapcsolása a bemenetválasztóval és a CEC szabványnak megfelelő lejátszókkal, a hangkimenet és a hangerő váltása egy CEC-kompatibilis TV távirányítójával, és az egység automatikus készenléti állapotba kapcsolása a TV kikapcsolásakor
• HDMI Standby Through: Az AV-komponensekből származó videó- és audiojelek akkor is továbbíthatók a TV-re, ha ez az egység készenléti állapotban van
• ARC: Az ARC-kompatibilis TV-vel való csatlakozás egyetlen HDMI-kábellel történik
• Egyszerű kezdeti beállítás a képernyőn megjelenő útmutató és a TV-n megjelenő képernyőmenü (OSD) segítségével
• Internetrádió és AirPlay vezetékes LAN-on vagy Wi-Fi-n (vezeték nélküli LAN) keresztül, és olyan hálózati funkciók, mint a Music Server, amely lehetővé teszi a PC-n lévő zenefájlok lejátszását, USB-lejátszást, valamint egyéb lejátszási funkciók, mint például az AM/FM rádió és a BLUETOOTH ® lejátszás
• A Music Server és az USB által támogatott lejátszási formátumok közé tartozik a WAV, a FLAC és a DSD nagy felbontású forrás
• Multi-zone Connection, amely lehetővé teszi a lejátszást a fő helyiségben és a zenehallgatást egy külön helyiségben (ZONE 2)
• Csatlakoztathat egy B hangszórórendszert
• Tervezzük, hogy a DTS:X audio formátumhoz firmware-frissítéssel biztosítunk támogatást ehhez az egységhez. További információkért tekintse meg honlapunkat.

  Csatlakoztasson 6 Ω és 16 Ω közötti impedanciájú hangszórókat. A tápkábelt csak az összes többi kábel csatlakoztatása után szabad csatlakoztatni.
  • Nem vállalunk felelősséget a más cégek által gyártott berendezések csatlakoztatásából eredő károkért.

Csatlakoztatás

A hangszórók elrendezésének kiválasztása

1. Első hangszórók
2. Első hangszórók
3. Center hangszóró
4. Surround hangszórók
5. Surround hangszórók
6. Aktív mélysugárzó

5.1-csatornás rendszerhez
Ez egy 5.1-csatornás rendszer, amely az alapvető surround rendszer. Az első hangszórók első sztereó hangot adnak ki, a center hangszóró pedig középső hangot, például párbeszédeket és énekhangokat. A surround hangszórók hátsó hangteret hoznak létre. Az aktív mélysugárzó basszushangokat ad vissza, és gazdag hangteret hoz létre. Az első hangszórókat fülmagasságba kell helyezni, míg a surround hangszórókat valamivel a fülmagasság fölé. A center hangszórót a hallgatási pozíció felé kell beállítani. Helyezze az aktív mélysugárzót előre. Ha a center hangszóró és az első hangszóró közé helyezi, természetes hangzást kap még zene lejátszásakor is.

• Az első hangszórók, a center hangszóró és a surround hangszórók 5 csatornának számítanak, az aktív mélysugárzó pedig egy csatorna 0,1-ének, innen ered az 5.1ch rendszer név.

Ugrás a "Csatlakoztatás"-hoz

B hangszórórendszer
Egy 5.1-csatornás rendszerben csatlakoztathat egy további első hangszórókészletet, amelyet B hangszórórendszerként használhat. Ebben az állapotban az 5.1-csatornás rendszer A hangszórórendszerré válik, és ugyanazt a hangot kapcsolhatja át A, B vagy A+B kimenetre. A B hangszórókból nincs kimenet, ha a zónahangszóró-csatlakozás használatban van.

Ugrás a "Csatlakoztatás"-hoz

7.1-csatornás rendszerhez (hátsó surround hangszórókkal)
Ez egy olyan rendszer, amely a hátsó surround hangszórókkal egészíti ki az alapvető 5.1-csatornás rendszert. A hátsó surround hangszórók csatlakoztatása javítja a hátsó hangtér által létrehozott hang beborító hatását és összekapcsolhatóságát, és valósághűbb hangteret biztosít. Kiválaszthatja a Dolby Atmos hallgatási módot, amely a legmodernebb 3D surround hangzást valósítja meg, ha a bemeneti formátum Dolby Atmos. A Dolby Atmos-tól eltérő formátumok esetén továbbra is létrehozhat hangteret, ha hangot ad ki a hátsó surround hangszórókból, amikor kiválasztja a Dolby Surround hallgatási módot. Az optimális elhelyezés a hátsó surround hangszórók számára a fülmagasság. A surround hangszórókat kissé előrébb helyezze el, mint egy 5.1-csatornás rendszerben.

• Ha hátsó surround hangszórókat is tartalmaz a beállításban, surround hangszórók szükségesek.

Ugrás a "Csatlakoztatás"-hoz

B hangszórórendszer
Egy 7.1-csatornás rendszerben (hátsó surround hangszórókkal) csatlakoztathat egy további első hangszórókészletet, amelyet B hangszórórendszerként használhat. Ebben az állapotban a 7.1-csatornás rendszer A hangszórórendszerré válik, és ugyanazt a hangot kapcsolhatja át A, B vagy A+B kimenetre. Vegye figyelembe, hogy A+B kiválasztásakor a hátsó surround hangszóróból nem érkezik hang. A B hangszórókból nincs kimenet, ha a zónahangszóró-csatlakozás használatban van.

Ugrás a "Csatlakoztatás"-hoz

7.1-csatornás rendszerhez (magassági hangszóró-A)
Ez egy alapvető 5.1-csatornás rendszer magassági hangszórók hozzáadásával, vagy első magas hangszóróként, vagy hátsó magas hangszóróként. Válassza ki, melyik hangszórót állítsa be a szoba környezetének megfelelően. Kiválaszthatja a Dolby Atmos hallgatási módot (5.1.2 csatornás lejátszás), amely a legmodernebb 3D surround hangzást valósítja meg, beleértve a fej feletti hangokat is, ha a bemeneti formátum Dolby Atmos. A Dolby Atmos-tól eltérő formátumok esetén továbbra is létrehozhat hangteret, ha hangot ad ki a magassági hangszórókból, amikor kiválasztja a Dolby Surround hallgatási módot. Az első magas hangszóróknak vagy a hátsó magas hangszóróknak legalább 0,9 m-rel magasabban kell lenniük, mint az első hangszórók. Az első magas hangszórókat közvetlenül az első hangszórók fölé kell helyezni, a hátsó magas hangszórók közötti távolságnak pedig meg kell egyeznie az első hangszórók közötti távolsággal. Mindkettőt a hallgatási pozíció felé kell beállítani.

Ugrás a "Csatlakoztatás"-hoz

7.1-csatornás rendszerhez (magassági hangszóró-B)
Ez egy alapvető 5.1-csatornás rendszer mennyezeti hangszórók használatával, például magassági hangszórók hozzáadásával, vagy első felső hangszóróként, középső felső hangszóróként vagy hátsó felső hangszóróként. Válassza ki, melyik hangszórót állítsa be a szoba környezetének megfelelően. Kiválaszthatja a Dolby Atmos hallgatási módot (5.1.2 csatornás lejátszás), amely a legmodernebb 3D surround hangzást valósítja meg, beleértve a fej feletti hangokat is, ha a bemeneti formátum Dolby Atmos. A Dolby Atmos-tól eltérő formátumok esetén továbbra is létrehozhat hangteret, ha hangot ad ki a magassági hangszórókból, amikor kiválasztja a Dolby Surround hallgatási módot. Az első felső hangszórókat a mennyezetre, az ülőhely elé, a középső felső hangszórókat a mennyezetre, közvetlenül az ülőhely fölé, a hátsó felső hangszórókat pedig a mennyezetre, az ülőhely mögé helyezze. Az egyes párok közötti távolságnak meg kell egyeznie a két első hangszóró közötti távolsággal.

• A Dolby Laboratories azt javasolja, hogy ezt a típusú magassági hangszórót helyezze el a legjobb Dolby Atmos hatás elérése érdekében.

Ugrás a "Csatlakoztatás"-hoz

7.1-csatornás rendszerhez (magassági hangszórók-C)
Ez egy alapvető 5.1-csatornás rendszer Dolby-kompatibilis hangszórók használatával, magassági hangszórók hozzáadásával, vagy Dolby-kompatibilis hangszóróként (elöl) vagy Dolby-kompatibilis hangszóróként (surround) vagy Dolby-kompatibilis hangszóróként (hátsó surround). Válassza ki, melyik hangszórót állítsa be a szoba környezetének megfelelően. A Dolby-kompatibilis hangszórók speciális hangszórók, amelyeket úgy terveztek, hogy a mennyezet felé nézzenek, hogy a hang a mennyezetről való visszaverődés után hallható legyen, így úgy tűnik, mintha a hang a fej felől jönne. Kiválaszthatja a Dolby Atmos hallgatási módot (5.1.2 csatornás lejátszás), amely a legmodernebb 3D surround hangzást valósítja meg, beleértve a fej feletti hangokat is, ha a bemeneti formátum Dolby Atmos. A Dolby Atmos-tól eltérő formátumok esetén továbbra is létrehozhat hangteret, ha hangot ad ki a magassági hangszórókból, amikor kiválasztja a Dolby Surround hallgatási módot. Helyezze őket az első hangszórók fölé, a surround hangszórók fölé vagy a hátsó surround hangszórók fölé. Ha integrált Dolby-kompatibilis hangszórók, tegye az első hangszórók, a surround hangszórók vagy a hátsó surround hangszórók helyére.

Ugrás a "Csatlakoztatás"-hoz

A hangszórók Bi-Amping-hez
Lehetséges a Bi-Amping-et támogató első hangszórók csatlakoztatása a basszus és a magas hangok minőségének javítása érdekében. Ezzel a csatlakozással elérhető csatornák maximális száma 5.1, mert a Bi-Amping hangszórókhoz egy erősítő szükséges a magassugárzó csatlakozókhoz és egy erősítő a mélysugárzó csatlakozókhoz. A hangszórók effektusai és elhelyezései megegyeznek az 5.1-csatornás tervvel, amely nem használ Bi-Amping hangszórókat.

Ugrás a "Csatlakoztatás"-hoz

Hangszórók csatlakoztatása

1. Hangszórókábel
2. Mélysugárzó kábel

abban az esetben, ha:

Csatlakoztassa egy 5.1 csatornás rendszerhez. Egy 7.1 csatornás rendszerrel (Surround Back hangszórókkal) csatlakoztassa a és a . Akár két aktív mélysugárzót is csatlakoztathat. Ugyanaz a jel kerül kiadásra a SUBWOOFER aljzatok mindegyikéből. Ezzel a csatlakozással csatlakoztathat egy további első hangszóró készletet, hogy Speaker B rendszerként használja. Váltson a Speakers A/B-re az AV Adjust segítségével. Ne feledje, hogy a hang nem kerül kiadásra a hátsó surround hangszóróból, amikor az A+B van kiválasztva.

Beállítás

• A csatlakoztatott hangszóró konfiguráció beállításait a kezdeti beállítás "Full Auto MCACC" részében kell elvégezni.


Ügyeljen arra, hogy a hangszórók szabadon lévő vezetékei ne álljanak ki a hangszóró csatlakozóiból a csatlakoztatáskor. Ha a hangszórók szabadon lévő vezetékei megérintik a hátsó panelt, vagy a + és – vezetékek érintkeznek egymással, a védelmi áramkör aktiválódik.

1. Hangszórókábel
2. Mélysugárzó kábel

abban az esetben, ha:

Csatlakoztassa . Akár két aktív mélysugárzót is csatlakoztathat. Ugyanaz a jel kerül kiadásra a SUBWOOFER aljzatok mindegyikéből.

• Ezeken a csatlakozásokon kívül csatlakoztathat hátsó surround hangszórókat és . Azonban egyszerre csak egy készletből tud hangot kiadni: vagy . Ha mindkettő csatlakoztatva van, kiválaszthatja, hogy mely hangszórókat részesítse előnyben az AV Adjust segítségével.

Beállítás

• A csatlakoztatott hangszóró konfiguráció beállításait a kezdeti beállítás "Full Auto MCACC" részében kell elvégezni.


Ügyeljen arra, hogy a hangszórók szabadon lévő vezetékei ne álljanak ki a hangszóró csatlakozóiból a csatlakoztatáskor. Ha a hangszórók szabadon lévő vezetékei megérintik a hátsó panelt, vagy a + és – vezetékek érintkeznek egymással, a védelmi áramkör aktiválódik.

1. Hangszórókábel
2. Mélysugárzó kábel

abban az esetben, ha:
Csatlakoztassa a Bi-Amping csatlakozással kompatibilis elülső hangszórókat a FRONT aljzatokhoz és a SURROUND BACK aljzatokhoz. Ügyeljen arra, hogy eltávolítsa az elülső hangszórók mélysugárzó és magassugárzó aljzatai közé szerelt áthidaló rudat. Bi-Amping csatlakozás esetén olvassa el a hangszórók használati útmutatóját. Akár két aktív mélysugárzót is csatlakoztathat. Ugyanaz a jel kerül kiadásra a SUBWOOFER aljzatok mindegyikéből.

Beállítás

• A Bi-Amping csatlakozás megköveteli néhány beállítás megváltoztatását. Válassza a "Yes" (Igen) lehetőséget a kezdeti beállítás "Full Auto MCACC" részében található "Bi-Amp" menüpontban.


Ügyeljen arra, hogy a hangszórók szabadon lévő vezetékei ne álljanak ki a hangszóró csatlakozóiból a csatlakoztatáskor. Ha a hangszórók szabadon lévő vezetékei megérintik a hátsó panelt, vagy a + és – vezetékek érintkeznek egymással, a védelmi áramkör aktiválódik.

TV csatlakoztatása

1. HDMI kábel

ha van: ARC TV
Ez az egység a TV és az AV komponensek közé van csatlakoztatva. Ha kettő vagy több AV komponenst csatlakoztat, kiválaszthatja a TV-n megjelenített videót és a hangot erről az egységről a bemenet kiválasztó megváltoztatásával. Itt láthatók az ARC (Audio Return Channel) funkciót támogató TV csatlakozásai. Egyetlen HDMI kábellel történő csatlakoztatással nemcsak a videó bemenetet tudja kiadni erre az egységre a TV-re, hanem a TV hangját is lejátszhatja ezen az egységen keresztül. Válasszon egy olyan HDMI IN aljzatot a TV-n, amely támogatja az ARC-t a csatlakoztatáskor.

Beállítás

• Az ARC funkció használatához beállítások szükségesek. Válassza a "Yes" (Igen) lehetőséget az "Audio Return Channel" (Hang visszatérő csatorna) menüpontban a kezdeti beállításnál.
• A TV csatlakoztatásával és beállításával kapcsolatos útmutatásért olvassa el a TV használati útmutatóját.


Egy másik TV vagy projektor is csatlakoztatható a HDMI OUT SUB aljzathoz. Ez az aljzat nem támogatja az ARC-t. A videó csatlakoztatott eszközre történő kiadásával kapcsolatos részletekért

1. HDMI kábel
2. Digitális optikai kábel

ha van: Nem-ARC TV
Ez az egység a TV és az AV komponensek közé van csatlakoztatva. Ha kettő vagy több AV komponenst csatlakoztat, kiválaszthatja a TV-n megjelenített videót és a hangot erről az egységről a bemenet kiválasztó megváltoztatásával. Ez az ARC (Audio Return Channel) funkciót nem támogató TV csatlakozásait írja le. Mind HDMI kábellel, mind digitális optikai kábellel történő csatlakoztatással nemcsak a videó bemenetet tudja kiadni erre az egységre a TV-re, hanem a TV hangját is lejátszhatja ezen az egységen keresztül.

• A digitális optikai kábellel történő csatlakoztatás nem szükséges, ha a TV-t egy olyan eszközön keresztül nézi, mint például egy kábeles set-top box (azaz nem használja a TV-be épített tunert).


Egy másik TV vagy projektor is csatlakoztatható a HDMI OUT SUB aljzathoz. Ez az aljzat nem támogatja az ARC-t. A videó csatlakoztatott eszközre történő kiadásával kapcsolatos részletekért

AV-komponensek csatlakoztatása

1. HDMI-kábel

Ha van: HDMI AV-komponensek
Ez egy példa egy HDMI-csatlakozóval rendelkező AV-komponens csatlakoztatására. A CEC (Consumer Electronics Control) szabványnak megfelelő AV-komponenshez való csatlakozással olyan funkciókat használhat, mint például a bemenetválasztóhoz kapcsolódó HDMI CEC funkció, és a HDMI Standby Through funkció, amely lehetővé teszi a videó és hang lejátszását az AV-komponensekről a TV-n akkor is, ha ez a készülék készenléti üzemmódban van.

• 4K vagy 1080p videó lejátszásához használjon nagy sebességű HDMI-kábelt. Továbbá a HDCP2.2 kompatibilis videó élvezetéhez csatlakoztassa a HDMI IN1 és IN3 csatlakozókhoz.

Beállítás

• A HDMI-beállítás a HDMI CEC és HDMI Standby Through funkciók használatához szükséges. Végezze el a beállításokat az összes csatlakoztatás után.
• A Dolby Digital digitális térhangzásának élvezetéhez a hanglejátszást "Bitstream output"-ra kell állítani a csatlakoztatott Blu-ray Disc lejátszón vagy más eszközön.


Csatlakoztathat egy eszközt, például egy videokamerát az előlapon található AUX INPUT HDMI-csatlakozóhoz.

1. Komponens videokábel
2. Digitális optikai kábel
3. Analóg audiokábel

Ha van: Nem-HDMI AV-komponensek

Ez egy példa egy HDMI-csatlakozóval nem rendelkező AV-komponens csatlakoztatására. Az AV-komponenshez való csatlakozásokat úgy kell elvégezni, hogy azok megfeleljenek a rajta lévő csatlakozóknak. Ha a videobemeneti csatlakozás a BD/DVD csatlakozóhoz történik, akkor a hangbemeneti csatlakozásnak is a BD/DVD csatlakozókhoz kell történnie, és így tovább, hogy a videobemeneti csatlakozókat ugyanazon a néven csatlakoztassa, mint a hangbemeneti csatlakozók. Vegye figyelembe, hogy a VIDEO IN csatlakozóba vagy a COMPONENT VIDEO IN csatlakozókba bemenő videojelek HDMI-jelekké lesznek konvertálva, majd a HDMI OUT csatlakozóból kerülnek kiadásra.

• A digitális térhatású lejátszás olyan formátumokban való élvezetéhez, mint a Dolby Digital, hangjelekhez csatlakozást kell létesítenie digitális koaxiális kábellel vagy digitális optikai kábellel.

Beállítás

• A COMPONENT VIDEO IN csatlakozók csak 480i vagy 576i felbontással kompatibilisek. Amikor videojeleket küld a COMPONENT VIDEO IN csatlakozókra, állítsa a lejátszó kimeneti felbontását 480i vagy 576i értékre. Válassza ki az összefonódást, ha nincs 480i stb. opció. Ha a lejátszó nem támogatja a 480i vagy 576i kimenetet, használja a VIDEO IN csatlakozót.
• A Dolby Digitalt is tartalmazó digitális térhangzás élvezetéhez a hanglejátszást "Bitstream output"-ra kell állítani a csatlakoztatott Blu-ray Disc lejátszón vagy más eszközön.

1. Digitális koaxiális kábel
2. Analóg audiokábel

Ha van: Audiokomponensek
Példa egy audiokomponens csatlakoztatására. Csatlakoztasson egy CD-lejátszót digitális koaxiális kábellel vagy analóg audiokábellel. Egy MM-típusú hangszedővel rendelkező lemezjátszót is csatlakoztathat a PHONO-csatlakozóhoz.

• Ha a lemezjátszó beépített hangszínszabályzóval rendelkezik, csatlakoztassa egy másik AUDIO IN csatlakozóhoz. Továbbá, ha a lemezjátszó MC típusú hangszedőt használ, szereljen be egy MC típusú hangszedővel kompatibilis hangszínszabályzót a készülék és a lemezjátszó közé, majd csatlakoztassa bármelyik másik AUDIO IN csatlakozóhoz, kivéve a PHONO csatlakozót.


Ha a lemezjátszónak van földelővezetéke, csatlakoztassa a készülék SIGNAL GND csatlakozójához.

1. Analóg audiokábel
2. Hangszórókábel

Többzónás csatlakoztatás
Élvezheti a hangot egy külön helyiségben, például Blu-ray Disc lejátszót játszhat le a fő helyiségben (ahol ez a készülék található), és internetes rádiót hallgathat a külön helyiségben (2. ZÓNA).

• A DSD és Dolby TrueHD audiojelek nem kerülnek kiadásra a 2. ZÓNÁBA, ha a "NET" bemenetválasztóval van kiválasztva.

AV-komponenssel való csatlakoztatás
Külső AV-komponens hangjának a 2. ZÓNÁBA való kiadásakor analóg audiokábellel kell csatlakoztatnia.

2. ZÓNA VONALKIMENET
Lehetséges 2 csatornás forrás lejátszása egy külön helyiségben, miközben 7.1 csatornás forrás lejátszása zajlik a fő helyiségben. Csatlakoztassa a készülék 2. ZÓNA VONALKIMENET csatlakozóit és a külön helyiségben lévő elő-fő erősítő VONALBEMENET csatlakozóit analóg audiokábellel.

ZÓNA HANGSZÓRÓ
Lehetséges hangszórók csatlakoztatása egy külön helyiségben és 2 csatornás források lejátszása.

• A 2. ZÓNA lejátszása során legfeljebb 5.1 csatornán játszhat le a fő helyiségben. Az olyan hallgatási módok, mint a Dolby Atmos módok nem választhatók ki.
• A B hangszórókból nincs kimenet, ha a zónahangszóró-csatlakozás használatban van.

Beállítás

• Ehhez a funkcióhoz beállítások szükségesek a kezdeti beállításban, a "Többzónás beállításban".

Egyéb kábelek csatlakoztatása

Antenna csatlakoztatása
A rádió lejátszása közben mozgassa az antennát, hogy megtalálja a legjobb vételi pozíciót. Használjon rajzszöget vagy hasonlót a beltéri FM antenna falra rögzítéséhez.

AM hurokantenna

Beltéri FM antenna

(észak-amerikai és tajvani modellek)

(európai, ausztrál és ázsiai modellek)

Hálózati csatlakoztatás
Csatlakoztassa ezt a készüléket a hálózathoz vezetékes LAN vagy Wi-Fi (vezeték nélküli LAN) segítségével. A készülék hálózathoz való csatlakoztatásával élvezheti a hálózati funkciókat, mint például az internetes rádió, a Music Server és az AirPlay.
Ha vezetékes LAN-on keresztül csatlakozik, csatlakoztassa Ethernet-kábellel a NETWORK porthoz az ábrán látható módon. Wi-Fi-n keresztül történő csatlakozáshoz a kezdeti beállításban a "Hálózati kapcsolat"-ban válassza a "Wireless" (vezeték nélküli) lehetőséget, majd válassza ki a kívánt beállítási módot, és kövesse a képernyőn megjelenő utasításokat a kapcsolat konfigurálásához.

Tápkábel csatlakoztatása
A tápkábelt az összes többi csatlakoztatás befejezése után csatlakoztassa a konnektorhoz.

• A tajvani modellek levehető tápkábeleket tartalmaznak. Csatlakoztassa a tápkábelt a készülék AC IN bemenetéhez, majd csatlakoztassa a konnektorhoz. A tápkábel kihúzásakor mindig először a konnektor oldalát húzza ki.


Beállítás

Bekapcsolás és kezdeti beállítás

A kezdeti beállítás automatikusan elindul
Miután minden csatlakozás kész, állítsa a TV bemenetét a készülékhez tartozó bemenetre, helyezze be az elemeket a távirányítóba, és nyomja meg a gombot a bekapcsoláshoz. Amikor először kapcsolja be a készüléket, a kezdeti beállítás automatikusan megjelenik a TV-n, hogy lehetővé tegye a szükséges beállítások elvégzését a képernyőn megjelenő útmutatást követve, egyszerű műveletekkel a beinduláshoz.
Ezek az utasítások végigvezetik néhány elemen, amelyeket előzetesen ellenőriznie kell. Olvassa el előre, hogy a beállítás zökkenőmentesen menjen.

Működés
Válassza ki az elemet a távirányító kurzoraival, és nyomja meg az ENTER (a) gombot. Az előző képernyőre való visszatéréshez nyomja meg a (b) gombot.

A kezdeti beállítás újbóli elvégzése
Ha megszakítja az eljárást útközben, vagy módosítani szeretne egy beállítást, amelyet a kezdeti beállítás során végzett, nyomja meg a gombot a távirányítón, válassza a "System Setup" – "Miscellaneous" – "Initial Setup" lehetőséget a Home menüből, és nyomja meg az ENTER gombot.

Full Auto MCACC
Helyezze a mellékelt hangszóró beállító mikrofont a hallgatási pozícióba, mérje meg a hangszórók által kibocsátott teszthangokat, majd a készülék automatikusan beállítja az optimális hangerőt minden hangszóróhoz, a váltási frekvenciákat és a hallgatási pozíciótól való távolságot. Ez lehetővé teszi a helyiség akusztikus környezete által okozott torzítás korrekcióját is.

• Használjon állványt vagy hasonlót a hangszóró beállító mikrofon fülmagasságba helyezéséhez.
• Lehet, hogy a mélynyomó hangját nem érzékeli, mivel az rendkívül alacsony frekvenciájú. Állítsa a mélynyomó hangerejét a felénél nagyobbra.
• A kalibrálás több percig tart. A hangszórók nagy hangerővel bocsátják ki a teszthangot a mérés során, ezért legyen óvatos a környezetével. Tartsa a szobát a lehető legcsendesebben a mérés során. Ha a mérés megszakad, kapcsolja ki a háztartási gépeket.

Forrás csatlakoztatása
Ellenőrizze, hogy minden bemeneti forrás megfelelően van-e csatlakoztatva. Kövesse az útmutatást, válassza ki a megerősíteni kívánt bemenetet, indítsa el a kiválasztott lejátszó lejátszását, és ellenőrizze, hogy a képek megjelennek-e a TV-n, és hogy szól-e a hang.

Hálózati kapcsolat
Állítsa be a Wi-Fi kapcsolatot egy hozzáférési ponttal, például egy vezeték nélküli LAN routerrel. A Wi-Fi-n keresztüli csatlakozásnak kétféle módja van: "Scan Networks" (Hálózatok keresése): Hozzáférési pont keresése erről a készülékről. Tudja meg előre a hozzáférési pont SSID-jét. "Use iOS Device (iOS7 or later)" (iOS-eszköz használata (iOS7 vagy újabb)): Ossza meg az iOS-eszköz Wi-Fi beállításait ezzel a készülékkel. Ha a "Scan Networks" (Hálózatok keresése) lehetőséget választja, további két csatlakozási mód közül választhat. Ellenőrizze a következőket.

• "Enter Password" (Jelszó megadása): Adja meg a hozzáférési pont jelszavát (vagy kulcsát) a csatlakozáshoz.
• "Push Button" (Nyomógomb): Ha a hozzáférési pont rendelkezik automatikus csatlakozási gombbal, jelszó megadása nélkül csatlakozhat.
• Ha a hozzáférési pont SSID-je nem jelenik meg, akkor az SSID-ket felsoroló képernyőn válassza az "Other..." (Egyéb...) lehetőséget a kurzorral a távirányítón, és nyomja meg az ENTER gombot, majd kövesse a képernyőn megjelenő utasításokat.

Billentyűzet bevitel

A nagy- és kisbetűk közötti váltáshoz válassza az "A/a" lehetőséget a képernyőn, és nyomja meg az ENTER gombot. Ha ki szeretné választani, hogy a jelszót "*" jellel maszkolja-e, vagy egyszerű szövegként jelenítse meg, nyomja meg a +Fav gombot a távirányítón. Nyomja meg a CLEAR gombot az összes beírt karakter törléséhez.

• A hálózati beállítás során megjelenik egy megerősítő képernyő, amelyben felkérik, hogy fogadja el az adatvédelmi irányelveket. Válassza a "Yes" (Igen) lehetőséget, és nyomja meg az ENTER gombot a beleegyezéshez.

Multi Zone Setup (Többzónás beállítás)
Ha a fő helyiségtől eltérő helyiségben szeretne hangot élvezni, állítsa be a hangkimeneti módot a külön helyiséghez (ZONE2). Ha hangszórókat csatlakoztatott egy külön helyiségben hangszórókábellel, válassza a "Using AV Receiver" (AV-vevő használatával) lehetőséget. Ha elő-fő erősítőt csatlakoztatott egy külön helyiségben analóg audiokábellel, válassza a "with External Premain Amplifier" (külső elő-fő erősítővel) lehetőséget.

Audio Return Channel (Audió visszatérő csatorna)
Ha ARC-t támogató TV-t csatlakoztatott, válassza a "Yes" (Igen) lehetőséget. Ekkor a készülék ARC beállítása bekapcsol, és a TV hangját hallgathatja ezen a készüléken keresztül.

HDMI beállítás

HDMI CEC
Végezze el ezt a beállítást a CEC szabványnak megfelelő eszközök vezérlési funkciójának engedélyezéséhez. Ez automatikusan bekapcsol, ha a kezdeti beállítás során az "Audio Return Channel" (Audió visszatérő csatorna) beállításnál az "Yes" (Igen) lehetőséget választotta.
Nyomja meg a gombot a távirányítón a "System Setup" – "Hardware" – "HDMI" – "HDMI CEC" beállítás "On" (Be) értékre állításához a TV képernyőjén. Engedélyezze a CEC vezérlési funkciót a csatlakoztatott CEC eszközön is.

HDMI Standby Through (HDMI készenléti átvitel)
Még akkor is, ha a készülék készenléti állapotban van, az AV komponensekből érkező bemeneti jelek továbbítódnak a TV-re.

• "Auto" / "Auto (Eco)": Válassza ki az egyiket ezek közül a beállítások közül, ha a csatlakoztatott AV komponensek megfelelnek a CEC szabványnak. Függetlenül a készülék készenléti állapotba kapcsolása előtt kiválasztott bemeneti választótól, továbbíthatja az AV komponensekből érkező bemeneti jeleket a TV-re. Válassza az "Auto (Eco)" lehetőséget, ha a TV is CEC-kompatibilis. Készenléti módban csökkentheti az energiafogyasztást.
• "Input selector names for BD/DVD, etc." ("Bemenetválasztó nevei BD/DVD stb. esetén"): Továbbíthatja a beállított bemenetválasztó bemeneti jeleit a TV-re. Ez akkor választható ki, ha a "HDMI CEC" beállítás "Off" (Ki) értékre van állítva.
• "Last" (Utolsó): Továbbíthatja a készülék készenléti állapotba kapcsolása előtt kiválasztott bemenetválasztó bemeneti jeleit. Ez akkor választható ki, ha a "HDMI CEC" beállítás "Off" (Ki) értékre van állítva.

A beállításokból való kilépéshez nyomja meg a gombot.

Lejátszás

Alapvető lejátszás

AV komponens lejátszás

1. Kapcsolja be a TV-n azt a bemenetet, amely az egységhez van rendelve.
2. Nyomja meg a távirányítón lévő bemenetválasztót (a), amelynek ugyanaz a neve, mint annak a csatlakozónak, amelyhez a lejátszót csatlakoztatta a bemenet átkapcsolásához.
   Például nyomja meg a BD/DVD-t a BD/DVD csatlakozóhoz csatlakoztatott lejátszó lejátszásához. Nyomja meg a TV-t a TV hangjának hallgatásához. Bemenetet is választhat a gombokkal.

• Ha a CEC link funkció működik, a bemenet automatikusan átvált, ha egy CEC-kompatibilis TV-t és lejátszót csatlakoztat ehhez az egységhez HDMI-csatlakozással.

3. Indítsa el a lejátszást a lejátszón.
4. A hangerő beállításához használja a VOL+/– (b) gombot.

Ha TV van csatlakoztatva a HDMI OUT SUB csatlakozóhoz
Nyomja meg a gombot a távirányítón az AV Adjust (AV beállítás) megjelenítéséhez, és állítsa az "Other" (Egyéb) – "HDMI Out" (HDMI kimenet) beállítást "SUB"-ra vagy "MAIN+SUB"-ra.

Hallgatási mód
Ez az egység különféle hallgatási módokkal van felszerelve. A hallgatási módokkal kapcsolatos részletekért lásd a Haladó kézikönyvet. Ez a szakasz bemutat néhány népszerű módot.

• Egy jövőbeli firmware-frissítés tervezi, hogy ez az egység támogassa a lejátszást DTS Neural: X audio formátumban. A Neo: 6 Cinema és a Neo: 6 Music elérhető a frissítésig.

AUTO/DIRECT gomb (c)
Kiválaszthatja az Auto Surround, Direct és Pure Direct módokat. Mindkét esetben a 2 csatornás bemeneti jelekhez automatikusan kiválasztásra kerül a Stereo mód, amely csak az elülső hangszórókból és a mélynyomóból játszik le, a többcsatornás bemeneti jelekhez pedig automatikusan kiválasztásra kerülnek a bemeneti jelhez illeszkedő hallgatási módok, így Dolby Digital a Dolby Digital forrásokhoz, és DTS-HD Master Audio a DTS-HD Master Audio esetében. A Direct mód leállít néhány olyan feldolgozást, amely befolyásolhatja a hangminőséget, például a hangszínszabályozási funkciókat, így még jobb hangminőséget élvezhet. A Pure Direct mód még több olyan folyamatot állít le, amely befolyásolja a hangminőséget, így az eredeti hang hűebb visszaadását kapja. Ebben az esetben az MCACC-vel végzett hangszórókalibrálás le van tiltva.

• A bemeneti jeltől és a hangszóró konfigurációtól függően a Dolby Surround és a DTS Neural:X módok, amelyek a 2 csatornás és az 5.1 csatornás bemeneti jeleket 5.1 csatornásra és 7.1 csatornásra bővítik, automatikusan kiválasztásra kerülhetnek.

SURR gomb (d)
Ízlésének megfelelően különféle hallgatási módokat választhat ki. Vannak Dolby Digital, DTS-HD Master Audio és Stereo módok, amelyeket a bemeneti jelhez választhat, vagy a Dolby Surround és DTS Neural: X módok, amelyek a 2 csatornás és az 5.1 csatornás bemeneti jeleket 5.1 vagy 7.1 csatornára bővíthetik. Élvezheti az eredeti surround módokat is, mint például az Ext. Stereo és Drama módok.

STEREO gomb (e)
Kiválaszthatja a "Stereo" (Sztereó) módot a lejátszáshoz csak az elülső hangszórókból és a mélynyomóból.
A forráshoz utoljára kiválasztott hallgatási módot a rendszer megjegyzi az AUTO/DIRECT, a SURR és a STEREO gombokhoz. Ha a lejátszott tartalmat nem támogatja az utoljára kiválasztott hallgatási mód, akkor automatikusan a tartalomhoz szabványos hallgatási mód kerül kiválasztásra.
Nyomja meg a (f) gombot többször a főegység kijelzőjének váltásához a következő sorrendben:

Hálózati funkciók

Hálózati szolgáltatások

1. Kapcsolja a TV bemenetét az egységhez rendeltre.
2. Nyomja meg a NET gombot a hálózati szolgáltatások listájának megjelenítéséhez.

3. Válassza ki az elemet a távirányító kurzoraival, és nyomja meg az ENTER gombot a kiválasztás megerősítéséhez (a). Az előző képernyőre való visszatéréshez nyomja meg a (b) gombot.

Internetrádió
Ha ez az egység csatlakozik egy hálózathoz, akkor TuneIn vagy más előre regisztrált internetes rádiószolgáltatásokat hallgathat. A kívánt szolgáltatás kiválasztása után kövesse a képernyőn megjelenő utasításokat, a kurzorokkal válassza ki a rádióállomásokat és a programokat, majd nyomja meg az ENTER gombot a lejátszáshoz. A lejátszás akkor indul, amikor a puffereléshez 100% jelenik meg.

Zeneszerver
Lejátszhatja az otthoni hálózattal kompatibilis PC-ken vagy NAS-eszközökön tárolt zenefájlokat, amelyek ugyanahhoz a hálózathoz vannak csatlakoztatva, mint ez az egység. A kurzorokkal válassza ki a szervert, válassza ki a kívánt zenefájlt, és nyomja meg az ENTER gombot a lejátszás elindításához. A lejátszás akkor indul, amikor a puffereléshez 100% jelenik meg.
Megjegyzések:

• A hálózati szolgáltatások a hálózat elindulása után válnak kiválaszthatóvá, még akkor is, ha először nem választhatók ki.
• A funkcionalitást firmware-frissítések vezethetik be, és a szolgáltatók megszüntethetik a szolgáltatásokat, ami azt jelenti, hogy egyes hálózati szolgáltatások és tartalmak a jövőben elérhetetlenné válhatnak. Ezenkívül az elérhető szolgáltatások a lakóhelyétől függően változhatnak.

USB
Zenefájlok lejátszása USB-tárolóeszközről.

• A működés nem garantálható minden USB-tároló eszközön.

1. Kapcsolja a TV bemenetét az egységhez rendeltre.
2. Csatlakoztassa a zenefájlokat tartalmazó USB-tárolóeszközét az egység elülső oldalán található USB-portba.
3. Nyomja meg az USB gombot a távirányítón.
4. Válassza ki a kívánt mappát vagy zenefájlt a távirányító kurzoraival, és nyomja meg az ENTER gombot a megerősítéshez és a lejátszás elindításához (a).

• Ez az egység olyan USB-tárolóeszközöket használhat, amelyek megfelelnek az USB mass storage device class szabványnak. Az egység kompatibilis a FAT16 vagy FAT32 fájlrendszerformátumot használó USB-tárolóeszközökkel is.

AirPlay
Vezeték nélkül élvezheti a zenefájlokat egy iPhone ®, iPod touch ® vagy iPad ® eszközön, amely ugyanahhoz a hozzáférési ponthoz csatlakozik, mint ez az egység.

• Frissítse az iOS-eszközön lévő operációs rendszer verzióját a legújabb verzióra.

1. Csatlakoztassa az iOS-eszközt a hozzáférési ponthoz.
2. Nyomja meg a NET gombot.
3. Érintse meg az AirPlay ikont az iOS-eszköz vezérlőközpontjában, és válassza ki ezt az egységet a megjelenő eszközök listájából, majd érintse meg a "Kész" elemet.
4. Játssza le a zenefájlokat az iOS-eszközön.

• Az alapértelmezett állapot az, hogy a Hálózati készenlét funkció be van kapcsolva, így amikor a fenti 3. és 4. lépéseket végzi el, ez az egység automatikusan bekapcsol, és a bemenet "NET"-re vált. A készenléti módban felhasznált energia mennyiségének csökkentése érdekében nyomja meg a gombot a távirányítón, majd a megjelenő Kezdőlapon állítsa a "System Setup" – "Hardware" – "Power Management" – "Network Standby" beállítást "Off" értékre.
• Az AirPlay vezeték nélküli technológia sajátosságai miatt az ezen az egységen lejátszott hang kissé lemaradhat az AirPlay-kompatibilis eszközön lejátszott hanghoz képest.

Zenefájlokat is lejátszhat a számítógépen az iTunes segítségével (Ver. 10.2 vagy újabb). A művelet előtt győződjön meg arról, hogy ez az egység és a PC ugyanahhoz a hálózathoz csatlakozik, majd nyomja meg a NET gombot ezen az egységen. Ezután kattintson az AirPlay ikonra az iTunes programban, válassza ki ezt az egységet a megjelenő eszközök listájából, és indítsa el egy zenefájl lejátszását.

BLUETOOTH ® Lejátszás
Párosítás

1. Amikor megnyomja a BT AUDIO gombot a távirányítón, ezen az egységen a "Now Pairing..." (Most párosítás...) felirat jelenik meg, és a párosítási mód engedélyezve van.

2. Engedélyezze (kapcsolja be) a BLUETOOTH funkciót a BLUETOOTH-kompatibilis eszközön, majd válassza ki ezt az egységet a megjelenő eszközök közül. Ha jelszót kér, írja be a "0000" kódot.

• Másik BLUETOOTH-kompatibilis eszköz csatlakoztatásához tartsa lenyomva a BT AUDIO gombot, amíg a "Now Pairing..." (Most párosítás...) felirat meg nem jelenik, majd hajtsa végre a fenti 2. lépést. Ez az egység legfeljebb 8 párosított eszköz adatait tudja tárolni.
• A lefedettségi terület 48 láb (15 méter). Ne feledje, hogy a kapcsolat nem mindig garantált minden BLUETOOTH-kompatibilis eszközzel.

Lejátszás

1. Ha az egység be van kapcsolva, csatlakoztassa a BLUETOOTH-kompatibilis eszközt.
2. Ennek az egységnek a bemenetválasztója automatikusan "BT AUDIO"-ra vált.
3. Játsszon le zenét. Növelje a BLUETOOTH-kompatibilis eszköz hangerejét a megfelelő szintre.

• A BLUETOOTH vezeték nélküli technológia sajátosságai miatt az ezen az egységen lejátszott hang kissé lemaradhat a BLUETOOTH-kompatibilis eszközön lejátszott hanghoz képest.

Egyéb

Rádióhallgatás

1. A kijelzőn az "AM" vagy "FM" kiválasztásához ismételten nyomja meg a TUNER (a) gombot a távirányítón.
2. Nyomja meg a MODE (c) gombot a távirányítón, hogy a kijelzőn a "TunMode: Auto" felirat jelenjen meg.
3. Ha megnyomja a / kurzor (b) gombokat a távirányítón, automatikus hangolás indul, és a keresés leáll, amikor megtalál egy állomást. Ha rádióállomásra van hangolva, a kijelzőn a "TUNED" jelző világít.

Legfeljebb 40 állomást állíthat be.

1. Hangoljon arra az AM/FM rádióállomásra, amelyet regisztrálni szeretne.
2. Nyomja meg a +Fav (d) gombot a távirányítón, hogy a kijelzőn az előre beállított szám villogjon.
3. Amíg az előre beállított szám villog (kb. 8 másodperc), ismételten nyomja meg a / kurzor (b) gombokat a távirányítón, hogy kiválasszon egy számot 1 és 40 között.
4. Nyomja meg ismét a +Fav (d) gombot a távirányítón az állomás regisztrálásához. A regisztráció után az előre beállított szám nem villog tovább. Egy előre beállított rádióállomás kiválasztásához nyomja meg a / kurzor (b) gombokat a távirányítón.

• Egy előre beállított állomás törléséhez nyomja meg a / kurzor (b) gombokat a távirányítón, hogy kiválassza a törölni kívánt előre beállított számot, nyomja meg a +Fav (d) gombot a távirányítón, majd nyomja meg a CLEAR (e) gombot, amíg az előre beállított szám villog. Törléskor a kijelzőn a szám eltűnik.

Frekvencialépés beállítása
Nyomja meg a gombot a távirányítón a "System Setup" (Rendszerbeállítások) – "Miscellaneous" (Egyéb) – "Tuner" – "AM/FM Frequency Step" (AM/FM frekvencialépés) vagy "AM Frequency Step" (AM frekvencialépés) kiválasztásához, és válassza ki a területének megfelelő frekvencialépést. Tajvani modellek esetén a beállítás a vásárláskor "10 kHz / 0,2 MHz". Kérjük, változtassa meg "9 kHz / 0,05 MHz"-re. Vegye figyelembe, hogy a beállítás megváltoztatásakor az összes rádióbeállítás törlődik.

Többzónás
Beállítások szükségesek, ha a hangszórókat egy külön helyiségben (2. ZÓNA) hangszórókábelek segítségével csatlakoztatta. Ha nem végezte el a többzónás beállításokat a kezdeti beállítás során, nyomja meg a gombot a távirányítón, és végezze el a beállításokat a kezdőképernyőről elérhető System Setup (Rendszerbeállítások) menüben. Válassza a "Zone 2" (2. zóna) lehetőséget a "System Setup" (Rendszerbeállítások) – "Speaker" (Hangszóró) – "Configuration" (Konfiguráció) – "Zone Speaker" (Zónahangszóró) menüpontban.

Lejátszás

1. A MODE (a) gombot nyomva tartva a távirányítón, nyomja meg a ZONE 2 (b) gombot 3 vagy több másodpercig, amíg a távirányító jelzőfénye kétszer fel nem villan.
   • A távirányító átvált a 2. ZÓNA vezérlésére szolgáló üzemmódba.
     A távirányító fő helyiségvezérlési üzemmódba való visszatéréséhez: A MODE (a) gombot nyomva tartva a távirányítón, nyomja meg a MAIN (c) gombot 3 másodpercig vagy tovább, amíg a távirányító jelzőfénye egyszer fel nem villan.
2. Irányítsa a távirányítót a fő egységre, és nyomja meg az Í (d) gombot. A fő egység kijelzőjén a "Z2" felirat világít.

3. Nyomja meg a bemenetválasztó gombot (e) a külön helyiségben lejátszandó bemenethez. A fő egységen a ZONE 2-CONTROL megnyomása után 8 másodpercen belül forgassa el az INPUT SELECTOR tárcsát a külön helyiségben lejátszandó bemenet kiválasztásához.
   • Csak ugyanazokat a bemeneteket választhatja ki a fő helyiséghez és a külön helyiséghez a "NET" vagy "BLUETOOTH", vagy "USB" bemenetválasztóval. Ha a fő helyiségben a "NET" van kiválasztva, majd a külön helyiségben az "USB" lehetőséget választja, a fő helyiség is átvált "USB"-re. Nem választhat különböző állomásokat a fő helyiséghez és a külön helyiséghez az AM/FM rádióval.

4. A hangerő beállítása a külön helyiséghez tartozó elő-fő erősítőn történik, ha a ZONE 2 LINE OUT-on keresztül van csatlakoztatva. Ha a ZÓNA hangszórókból történik a kimenet, állítsa be a VOL+/– gombokkal a távirányítón. A fő egységen történő vezérléshez nyomja meg a ZONE 2-CONTROL gombot, és 8 másodpercen belül állítsa be a MASTER VOLUME vezérlővel.

• Ha a 2. ZÓNA be van kapcsolva, a készenléti állapotban lévő energiafogyasztás a szokásosnál nagyobb lesz.

A funkció kikapcsolása
Nyomja meg a gombot, amíg a távirányítón a 2. ZÓNA vezérlésére szolgáló üzemmódban van. Alternatív megoldásként nyomja meg a ZONE 2-ON/OFF gombot a fő egységen.

Lejátszás csak a 2. ZÓNÁBAN
Ha a készüléket többzónás lejátszás közben készenléti állapotba kapcsolja, a Z2 jelzőfény elhalványul, és a lejátszási mód átvált a lejátszásra csak egy külön helyiségben. Ha a készülék készenléti állapotban van, a 2. ZÓNA bekapcsolása szintén átváltja a lejátszási módot ugyanerre a beállításra.

AV Adjust
A megnyomásával a távirányítón a lejátszás során beállíthatja a gyakran használt beállításokat, például a hangszórók váltását és a hangminőség beállítását a képernyőn megjelenő menük segítségével. Válassza ki az elemet a távirányító kurzoraival, és nyomja meg az ENTER gombot a kiválasztás megerősítéséhez. Az előző képernyőre való visszatéréshez nyomja meg a gombot. Vegye figyelembe, hogy a TV képernyőjén nincs kijelző, ha a bemenetválasztó "CD", "TV", "PHONO", "FM" vagy "AM", ezért kövesse a fő egység kijelzőjét a műveletek végrehajtása közben.

"Tone" (Hangszín): Lehetőség van a mély és magas hangok kiemelésére vagy mérséklésére.
"Other" (Egyéb): Lehetővé teszi különféle beállítások elvégzését.

• "Sound Delay" (Hang késleltetés): Ha a videó a hang mögött van, késleltetheti a hangot a különbség kompenzálására.
• "Sound Retriever" (Hangvisszaállító): Javítsa a tömörített hangminőséget.
• "Speakers" (Hangszórók): Válthatja a kimenetet a surround hátsó hangszórókon és a magassági hangszórókon, és válthatja a kimenetet az A/B hangszórókhoz.

Home
Amikor megnyomja a gombot a távirányítón, megjelenik a Kezdőlap, és beállításokat végezhet a különböző menükben. Válassza ki az elemet a távirányító kurzoraival, és nyomja meg az ENTER gombot a kiválasztás megerősítéséhez. Az előző képernyőre való visszatéréshez nyomja meg a gombot.

"System Setup" (Rendszerbeállítások): Speciális beállítások a még jobb élmény érdekében.
"MCACC": Állítsa be a hangszórókat automatikusan, vagy végezze el a kívánt változtatásokat az equalizeren.
"Network/Bluetooth" (Hálózat/Bluetooth): Wi-Fi kapcsolat beállításainak vagy a BLUETOOTH-hoz kapcsolódó beállítások elvégzése.

Ha a készülék szabálytalanul működik (A készülék visszaállítása)
A készülék újraindítása segíthet a zökkenőmentesebb működésben. A készülék újraindításához kapcsolja készenléti állapotba, majd nyomja meg a STANDBY/ON gombot a fő egységen legalább 5 másodpercig. (A készülék beállításai megmaradnak.) Ha a készülék újraindítása után sincs javulás, próbálja meg kihúzni és újra csatlakoztatni a készülék és a csatlakoztatott berendezések tápkábeleit. Ha továbbra sincs javulás, a probléma megoldása érdekében állítsa vissza a készüléket a szállításkori állapotba. Ha visszaállítja a készülék állapotát, a beállításai visszaállnak az alapértelmezett értékekre. Jegyzetelje le őket az alábbi művelet előtt.

A készülék visszaállításának módja

1. Az AUTO/DIRECT gombot nyomva tartva a fő egységen, nyomja meg a STANDBY/ON gombot a fő egységen.
2. A kijelzőn megjelenik a "Clear" (Törlés) felirat, és a készülék visszatér készenléti állapotba. Ne húzza ki a tápkábelt, amíg a "Clear" (Törlés) felirat el nem tűnik a kijelzőről.
   A távirányító visszaállításához a MODE gombot nyomva tartva nyomja meg a gombot, amíg a távirányító jelzőfénye kétszer fel nem villan (kb. 3 másodperc).

Alkatrészek nevei

Előlap

1. INPUT SELECTOR tárcsa: Válassza ki a lejátszandó bemenetet.
2. MCACC jelzőfény: Ez akkor világít, ha engedélyezte az MCACC-vel végzett hangszórókalibrálást.
3. FL OFF jelzőfény: Ez akkor világít, ha többször megnyomta a DIMMER gombot a kijelző kikapcsolásához.
4. DIMMER gomb: Váltja a kijelző fényerejét.
5. ZONE 2-ON/OFF gomb: Be-/kikapcsolja a multi-zone funkciót.
6. ZONE 2-CONTROL gomb: Vezérli a multi-zone funkciót.
7. HOME MENU gomb: Megjeleníti a Kezdőlapot.
8. Kijelző
9. Kurzor gombok (TUNE / PRESET gomb) és ENTER gomb: Válassza ki az elemet a kurzorokkal, és nyomja meg az ENTER gombot a választás megerősítéséhez. A TUNER használatakor válassza ki a frekvenciát a TUNE segítségével, vagy válassza ki az előre beállított állomásokat a PRESET segítségével.
10. NETWORK jelzőfény: Amikor az egység be van kapcsolva, ez akkor világít, ha a bemenetválasztóval a "NET" lehetőséget választja ki, és az egység csatlakozik a hálózathoz. Ha az egység készenléti üzemmódban van, ez akkor világít, ha engedélyezve vannak az olyan funkciók, mint a HDMI CEC és a hálózati készenlét. Ha a ZONE 2 be van kapcsolva, nem világít.

11. WIRELESS jelzőfény: Világít, ha az egység csatlakozik a vezeték nélküli hálózathoz.
12. Távirányító érzékelő
13. .RETURN gomb: Visszaállítja a kijelzőt az előző állapotba.
14. .MASTER VOLUME: Lehetővé teszi a hangerő beállítását.
15. STANDBY/ON gomb: Be- vagy készenléti üzemmódba kapcsolja az egységet.
16. PHONES csatlakozó: Szabványos csatlakozóval (1/4 hüvelyk vagy ø6,3 mm) rendelkező sztereó fejhallgató csatlakoztatható.
17. MCACC SETUP MIC csatlakozó: A mellékelt hangszóróbeállító mikrofon csatlakoztatható.
18. Listening mode gomb: Kiválaszthatja a hallgatási módot.
19. SOUND RETRIEVER gomb: Be-/kikapcsolja a Sound Retriever funkciót, amely jobb hangminőséget biztosít a tömörített hanganyagokhoz.
20. PURE DIRECT gomb: Pure Direct módba kapcsol.
21. USB port: USB tárolóeszköz csatlakoztatható, így a rajta tárolt zenefájlok lejátszhatók. USB-kábellel tápellátást (5V/1A) is biztosíthat az USB-eszközöknek.
22. AUX INPUT AUDIO csatlakozó: Sztereó minicsatlakozó kábellel csatlakoztatva külső lejátszóról játszhat le hangot.
23. AUX INPUT HDMI csatlakozó: Csatlakoztassa videokamerához stb. HDMI-kábel segítségével.

Hátlap

1. DIGITAL IN OPTICAL/COAXIAL csatlakozók: Bemeneti TV vagy AV komponens digitális hangjelek digitális optikai kábellel vagy digitális koaxiális kábellel.
2. ANTENNA AM LOOP/FM 75Ω csatlakozó: A mellékelt antennák csatlakoztathatók.
3. VIDEO IN csatlakozók: Bemeneti AV komponens videojelek analóg videokábellel.
4. COMPONENT VIDEO IN csatlakozók: Bemeneti AV komponens videojelek komponens videokábellel.
5. NETWORK port: Csatlakozás a hálózathoz Ethernet-kábellel.
6. HDMI OUT csatlakozók: Videojelek és hangjelek átvitele HDMI-kábellel, amely egy monitorhoz, például TV-hez vagy projektorhoz csatlakozik.
7. HDMI IN csatlakozók: Videojelek és hangjelek átvitele HDMI-kábellel, amely egy AV komponenshez csatlakozik.

8. Vezeték nélküli antenna: Wi-Fi kapcsolathoz vagy BLUETOOTH-kompatibilis eszköz használatakor használatos. Állítsa be a szögeket a kapcsolat állapotának megfelelően.
9. Tápkábel (észak-amerikai, európai, ausztrál és ázsiai modellek) AC IN (tajvani modellek): A mellékelt tápkábel csatlakoztatható.
10. SIGNAL GND csatlakozó: A lemezjátszó földelővezetéke csatlakoztatható.
11. AUDIO IN csatlakozók: AV komponens hangjel bemenete analóg audiokábellel.
12. SPEAKERS csatlakozók: Csatlakoztassa a hangszórókat hangszórókábelekkel. (Az észak-amerikai modellek kompatibilisek a banándugókkal.)
13. ZONE 2 LINE OUT csatlakozó: Hangjelek kimenete analóg audiokábellel egy külön helyiségben (ZONE 2) lévő előerősítőhöz.
14. SUBWOOFER PRE OUT csatlakozó: Csatlakoztasson egy aktív mélynyomót mélynyomókábellel. Legfeljebb két aktív mélynyomó csatlakoztatható. Ugyanaz a jel kerül kiadásra a SUBWOOFER PRE OUT csatlakozók mindegyikéből.

Távirányító

1. gomb: Be- vagy készenléti üzemmódba kapcsolja az egységet.
2. Bemenetválasztó gombok: Válassza ki a lejátszandó bemenetet. Használja a 3. gombokat a "STRM BOX", "AUX" vagy "PHONO" kiválasztásához.
3. gomb: A lejátszott bemeneti forrás minden egyes gombnyomásra vált.
4. (AV ADJUST) gomb: A TV képernyőn elvégezheti a gyakori beállításokat.
5. Kurzor gombok és ENTER gomb: Válassza ki az elemet a kurzorokkal, és nyomja meg az ENTER gombot a választás megerősítéséhez.
6. gomb: Megjeleníti a Kezdőlapot.
7. Hangerő gombok: Lehetővé teszi a hangerő beállítását. Ez a gomb a némítást is megszünteti.
8. gomb: Ideiglenesen elnémítja a hangot. Nyomja meg ismét a némítás megszüntetéséhez.
9. LISTENING MODE gombok: Lehetővé teszi a hallgatási mód kiválasztását. MAIN/ZONE 2 gombok: Vezérli a multi-zone funkciót. (A ZONE 3 gombot nem használják ezzel az egységgel.)
10. Play gomb: Zene szerver vagy USB lejátszásakor használatos a lejátszási műveletekhez.
11. gomb: Zene szerver vagy USB lejátszásakor használatos az ismétlési vagy véletlenszerű lejátszási műveletekhez. CLEAR gomb: Törli az összes beírt karaktert, amikor szöveget visz be a TV képernyőjén.
12. (STATUS) gomb: Váltja az információkat a kijelzőn.
13. gomb: Visszaállítja a kijelzőt az előző állapotba.
14. MODE gomb: Váltja a hangolást egy állomásra automatikus és kézi hangolás között.
15. +Fav gomb: Rádióállomást regisztrál.


Kijelző

1. Ez világíthat, ha műveleteket végez a "NET", "USB" bemenetválasztóval.
2. A következő feltételek mellett világít.
   Z2: Amikor a ZONE 2 be van kapcsolva.
   : Ha BLUETOOTH-on keresztül csatlakozik.
   : Ha Wi-Fi-n keresztül csatlakozik.
   NET: Ha a bemenetválasztóval a "NET" lehetőséget választja ki, és az egység csatlakozik a hálózathoz. Villog, ha a hálózati kapcsolat nem megfelelő. USB: Ha a bemenetválasztóval az "USB" lehetőséget választja ki, és az egység USB-n keresztül csatlakozik, és az USB-eszköz ki van választva. Villog, ha az USB nincs megfelelően csatlakoztatva. HDMI: Ha HDMI-jelek érkeznek, és a HDMI-bemenet ki van választva. DIGITAL: Ha digitális jelek érkeznek, és a digitális bemenet ki van választva.
3. A bemeneti digitális hangjelek típusának és a hallgatási módnak megfelelően világít.
4. A következő feltételek mellett világít. RDS (európai, ausztrál és ázsiai modellek): RDS adás vétele. TUNED: AM/FM rádió vétele. STEREO: FM sztereó vétele. SLEEP: Amikor az időzítő be van állítva. AUTO STBY: Az automatikus készenlét be van kapcsolva.
5. A jelenleg kiválasztott hangszórórendszer világít.
6. Világít, ha fejhallgató van csatlakoztatva.
7. Villog, ha a némítás be van kapcsolva.
8. Megjeleníti a bemeneti jelek különféle információit.
9. Világít a hangerő beállításakor.
10. Hangszóró/csatorna kijelző: Megjeleníti a kiválasztott hallgatási módnak megfelelő kimeneti csatornát.

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Pioneer VSX-1131 kézikönyv letöltése

Elérhető nyelvek
