Manual del Pioneer VSX-1131

¿Qué hay en la caja?

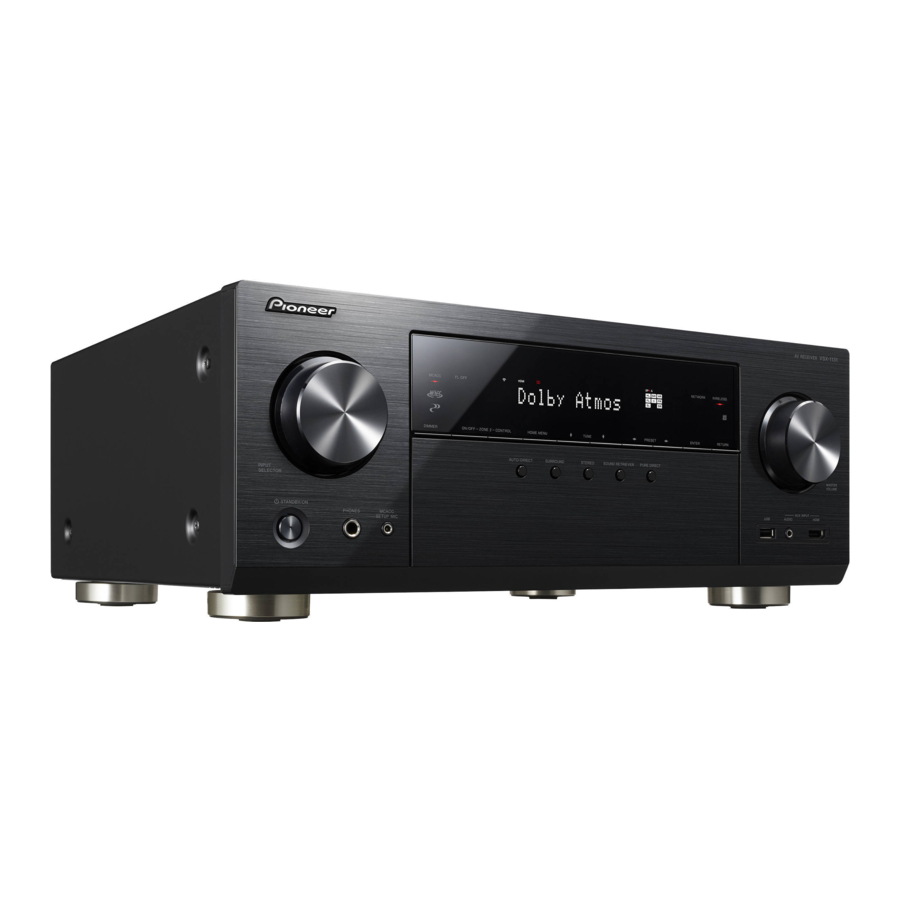

1. Unidad principal
2. Mando a distancia (RC-914R) ×1, pilas (AAA/R03) ×2
3. Antena FM interior ×1
4. Antena de bucle AM ×1
5. Micrófono de configuración de altavoces ×1
6. Cable de alimentación ×1

Características principales

Esta unidad se conecta entre su televisor y sus componentes AV. Para reproducir, seleccione la fuente con el selector de entrada. Puede conectar 7.1 canales de altavoces a esta unidad, con 7 canales a 170 W (6 ohmios, 1 kHz, 0.9%THD) (modelos norteamericanos) / 160 W (6 ohmios, 1 kHz, 1%THD) (modelos europeos, australianos, asiáticos y taiwaneses) por canal más un conector de pre salida de subwoofer alimentado.

• Admite la reproducción en formato Dolby Atmos, que proporciona una colocación de sonido de 360e
• El conector HDMI es compatible con la entrada y salida de vídeo 4K. Los conectores IN1 a 3 y OUT MAIN/SUB son compatibles con HDCP2.2
• Funcionalidad HDMI CEC: Funciones de control como la conexión de la conmutación de entrada con el selector de entrada y los reproductores que cumplen con el estándar CEC, la conmutación de la salida de audio y el volumen mediante el mando a distancia de un televisor compatible con CEC y la conmutación automática de esta unidad a modo de espera cuando el televisor está apagado
• HDMI Standby Through: Las señales de vídeo y audio de los componentes AV se pueden transmitir al televisor incluso si esta unidad está en modo de espera
• ARC: La conexión con un televisor compatible con ARC se completa con un cable HDMI
• Fácil configuración inicial mediante la guía en pantalla y la visualización en pantalla (OSD) que muestra las operaciones en el televisor
• Radio por Internet y AirPlay a través de LAN cableada o Wi-Fi (LAN inalámbrica) y funciones de red como Music Server que permite la reproducción de archivos de música de PC, reproducción USB, además de otras funciones de reproducción como radio AM/FM y reproducción BLUETOOTH ®
• Los formatos de reproducción compatibles con Music Server y USB incluyen fuentes WAV, FLAC y DSD de alta resolución
• Conexión multizona que le permite reproducir en la sala principal y escuchar en una sala separada (ZONA 2)
• Puede conectar un sistema de altavoces B
• Tenemos previsto ofrecer soporte para el formato de audio DTS:X a través de una actualización de firmware para esta unidad. Consulte nuestra página de inicio para obtener más información.

  Conecte altavoces con una impedancia de 6 Ω a 16 Ω. El cable de alimentación debe conectarse solo después de que se hayan completado todas las demás conexiones de cables.
  • No aceptaremos responsabilidad por los daños derivados de la conexión de equipos fabricados por otras empresas.

Conexión

Elija la distribución de sus altavoces

1. Altavoces frontales
2. Altavoces frontales
3. Altavoz central
4. Altavoces de sonido envolvente
5. Altavoces de sonido envolvente
6. Subwoofer con alimentación

Para sistema de 5.1 canales
Este es un sistema de 5.1 canales que es el sistema de sonido envolvente básico. Los altavoces frontales emiten sonido estéreo frontal y un altavoz central emite sonido central, como diálogos y voces. Los altavoces de sonido envolvente crean un campo de sonido posterior. El subwoofer con alimentación reproduce los sonidos de bajos y crea un campo de sonido rico. Los altavoces frontales deben colocarse a la altura de los oídos, mientras que los altavoces de sonido envolvente deben colocarse justo por encima de la altura de los oídos. El altavoz central debe configurarse mirando hacia la posición de escucha. Coloque el subwoofer con alimentación hacia el frente. Colocarlo entre el altavoz central y un altavoz frontal le brinda un sonido natural incluso cuando reproduce música.

• Los altavoces frontales, el altavoz central y los altavoces de sonido envolvente se cuentan como 5 canales, y el subwoofer con alimentación se cuenta como 0.1 de un canal, lo que nos da el nombre de sistema de 5.1 canales.

Ir a "Conexión"

Sistema de altavoces B
En un sistema de 5.1 canales, puede conectar un juego más de altavoces frontales para usarlo como un sistema de altavoces B. En este estado, el sistema de 5.1 canales se convierte en el sistema de altavoces A y puede cambiar la misma salida de audio de A, B o A+B. No hay salida de los altavoces B si se utiliza la conexión de altavoces de zona.

Ir a "Conexión"

Para sistema de 7.1 canales (con altavoces traseros de sonido envolvente)
Este es un sistema con altavoces traseros de sonido envolvente agregados al sistema básico de 5.1 canales. La conexión de altavoces traseros de sonido envolvente mejora la sensación de envolvimiento y la conectividad del sonido creado por el campo de sonido posterior y proporciona un campo de sonido más real. Puede seleccionar el modo de escucha Dolby Atmos, que realiza el sonido envolvente 3D más actualizado, cuando el formato de entrada es Dolby Atmos. Con formatos distintos de Dolby Atmos, aún puede crear un campo de sonido emitiendo sonido desde los altavoces traseros de sonido envolvente cuando selecciona el modo de escucha Dolby Surround. El posicionamiento óptimo es que los altavoces traseros de sonido envolvente estén a la altura de los oídos. Coloque los altavoces de sonido envolvente en una posición ligeramente más adelantada de lo que lo haría en un sistema de 5.1 canales.

• Si va a incluir altavoces traseros de sonido envolvente en la configuración, se requieren altavoces de sonido envolvente.

Ir a "Conexión"

Sistema de altavoces B
En un sistema de 7.1 canales (con altavoces traseros de sonido envolvente), puede conectar un juego más de altavoces frontales para usarlo como un sistema de altavoces B. En este estado, el sistema de 7.1 canales se convierte en el sistema de altavoces A y puede cambiar la misma salida de audio de A, B o A+B. Tenga en cuenta que el sonido no se emite desde el altavoz trasero de sonido envolvente cuando se selecciona A+B. No hay salida de los altavoces B si se utiliza la conexión de altavoces de zona.

Ir a "Conexión"

Para sistema de 7.1 canales (con altavoz de altura-A)
Este es un sistema básico de 5.1 canales con la adición de altavoces de altura, ya sea como altavoces frontales altos o altavoces traseros altos. Seleccione qué altavoces configurar según el entorno de la habitación. Puede seleccionar el modo de escucha Dolby Atmos (reproducción de 5.1.2 canales), que realiza el sonido envolvente 3D más actualizado, incluidos los sonidos superiores, cuando el formato de entrada es Dolby Atmos. Con formatos distintos de Dolby Atmos, aún puede crear un campo de sonido emitiendo sonido desde los altavoces de altura cuando selecciona el modo de escucha Dolby Surround. Los altavoces frontales altos o los altavoces traseros altos deben estar situados al menos 0,9 m más arriba que los altavoces frontales. Los altavoces frontales altos deben estar situados directamente encima de los altavoces frontales y la distancia entre los altavoces traseros altos debe coincidir con la distancia entre los altavoces frontales. Ambos deben configurarse mirando hacia la posición de escucha.

Ir a "Conexión"

Para sistema de 7.1 canales (con altavoz de altura-B)
Este es un sistema básico de 5.1 canales que utiliza altavoces de techo, por ejemplo, con la adición de altavoces de altura, ya sea como altavoces frontales superiores, altavoces centrales superiores o altavoces traseros superiores. Seleccione qué altavoces configurar según el entorno de la habitación. Puede seleccionar el modo de escucha Dolby Atmos (reproducción de 5.1.2 canales), que realiza el sonido envolvente 3D más actualizado, incluidos los sonidos superiores, cuando el formato de entrada es Dolby Atmos. Con formatos distintos de Dolby Atmos, aún puede crear un campo de sonido emitiendo sonido desde los altavoces de altura cuando selecciona el modo de escucha Dolby Surround. Coloque los altavoces frontales superiores en el techo delante de la posición de asiento, los altavoces centrales superiores en el techo directamente encima de la posición de asiento y los altavoces traseros superiores en el techo detrás de la posición de asiento. La distancia entre cada par debe coincidir con la distancia entre los dos altavoces frontales.

• Dolby Laboratories recomienda colocar este tipo de altavoces de altura para obtener el mejor efecto Dolby Atmos.

Ir a "Conexión"

Para sistema de 7.1 canales (con altavoces de altura-C)
Este es un sistema básico de 5.1 canales que utiliza altavoces habilitados para Dolby, con la adición de altavoces de altura, ya sea como altavoces habilitados para Dolby (frontales) o altavoces habilitados para Dolby (envolvente) o altavoces habilitados para Dolby (trasero envolvente). Seleccione qué altavoces configurar según el entorno de la habitación. Los altavoces habilitados para Dolby son altavoces especiales diseñados para mirar hacia el techo, de modo que el sonido se escuche después de rebotar en el techo, de modo que el sonido parezca provenir de arriba. Puede seleccionar el modo de escucha Dolby Atmos (reproducción de 5.1.2 canales), que realiza el sonido envolvente 3D más actualizado, incluidos los sonidos superiores, cuando el formato de entrada es Dolby Atmos. Con formatos distintos de Dolby Atmos, aún puede crear un campo de sonido emitiendo sonido desde los altavoces de altura cuando selecciona el modo de escucha Dolby Surround. Colóquelos encima de los altavoces frontales o encima de los altavoces de sonido envolvente o encima de los altavoces traseros de sonido envolvente. Si son altavoces integrados habilitados para Dolby, colóquelos en lugar de los altavoces frontales, los altavoces de sonido envolvente o los altavoces traseros de sonido envolvente.

Ir a "Conexión"

Para Bi-Amping los altavoces
Es posible conectar altavoces frontales compatibles con Bi-Amping para mejorar la calidad de los graves y los agudos. El número máximo de canales disponibles con esta conexión es 5.1 porque los altavoces Bi-Amping requieren un amplificador para los conectores de tweeter y un amplificador para los conectores de woofer. Los efectos y las ubicaciones de los altavoces son los mismos que los del plan de 5.1 canales que no utiliza altavoces Bi-Amping.

Ir a "Conexión"

Conecte los altavoces

1. Cable del altavoz
2. Cable del subwoofer

en caso de:

Conecte para un sistema de 5.1 canales. Con un sistema de 7.1 canales (con altavoces de sonido envolvente traseros), conecte también y . Se pueden conectar hasta dos subwoofers con alimentación. La misma señal se emite desde cada una de las tomas SUBWOOFER. Con esta conexión, puede conectar un juego más de altavoces frontales para utilizarlos como sistema de altavoces B. Cambie los altavoces A/B con AV Adjust. Tenga en cuenta que el sonido no se emite desde el altavoz de sonido envolvente trasero cuando se selecciona A+B.

Configuración

• Los ajustes para la configuración de altavoces que haya conectado deben realizarse en "Full Auto MCACC" en la Configuración inicial.


Asegúrese de que los cables expuestos de los altavoces no sobresalgan de los terminales de los altavoces al conectarlos. Si los cables expuestos de los altavoces tocan el panel trasero o los cables + y – se tocan entre sí, se activará el circuito de protección.

1. Cable del altavoz
2. Cable del subwoofer

en caso de:

Conecte . Se pueden conectar hasta dos subwoofers con alimentación. La misma señal se emite desde cada una de las tomas SUBWOOFER.

• Aparte de estas conexiones, también puede conectar altavoces de sonido envolvente traseros y . Sin embargo, solo puede emitir audio desde un conjunto de o : a la vez. Cuando ambos están conectados, puede seleccionar qué altavoces priorizar con AV Adjust.

Configuración

• Los ajustes para la configuración de altavoces que haya conectado deben realizarse en "Full Auto MCACC" en la Configuración inicial.


Asegúrese de que los cables expuestos de los altavoces no sobresalgan de los terminales de los altavoces al conectarlos. Si los cables expuestos de los altavoces tocan el panel trasero o los cables + y – se tocan entre sí, se activará el circuito de protección.

1. Cable del altavoz
2. Cable del subwoofer

en caso de:
Conecte los altavoces frontales compatibles con la conexión Bi-Amping a las tomas FRONT y a las tomas SURROUND BACK. Asegúrese de retirar la barra de conexión instalada entre las tomas del woofer y las tomas del tweeter de los altavoces frontales. En caso de conexión Bi-Amping, consulte el manual de instrucciones de sus altavoces. Se pueden conectar hasta dos subwoofers con alimentación. La misma señal se emite desde cada una de las tomas SUBWOOFER.

Configuración

• La conexión Bi-Amping requiere que cambie algunos ajustes. Seleccione "Yes" (Sí) en "Bi-Amp" en "Full Auto MCACC" en la Configuración inicial.


Asegúrese de que los cables expuestos de los altavoces no sobresalgan de los terminales de los altavoces al conectarlos. Si los cables expuestos de los altavoces tocan el panel trasero o los cables + y – se tocan entre sí, se activará el circuito de protección.

Conecte el televisor

1. Cable HDMI

si tiene: TV ARC
Esta unidad se conecta entre su televisor y los componentes AV. Si conecta dos o más componentes AV, puede seleccionar el vídeo que se muestra en el televisor y la salida de audio de esta unidad cambiando el selector de entrada. Aquí se muestran las conexiones para un televisor que es compatible con la función ARC (Audio Return Channel). Al conectar con un solo cable HDMI, no solo puede emitir la entrada de vídeo a esta unidad al televisor, sino que también puede reproducir el sonido del televisor a través de esta unidad. Elija una toma HDMI IN en el televisor que admita ARC al conectar.

Configuración

• Se requieren ajustes para utilizar la función ARC. Seleccione "Yes" (Sí) en "Audio Return Channel" en la Configuración inicial.
• Consulte el manual de funcionamiento del televisor para obtener instrucciones sobre las conexiones y la configuración del televisor.


Otro televisor o proyector se puede conectar a la toma HDMI OUT SUB. Esta toma no es compatible con ARC. Para obtener más información sobre cómo enviar el vídeo a un dispositivo conectado

1. Cable HDMI
2. Cable óptico digital

si tiene: TV no ARC
Esta unidad se conecta entre su televisor y los componentes AV. Si conecta dos o más componentes AV, puede seleccionar el vídeo que se muestra en el televisor y la salida de audio de esta unidad cambiando el selector de entrada. Esto describe las conexiones para un televisor que no es compatible con la función ARC (Audio Return Channel). Al conectar con un cable HDMI y un cable óptico digital, no solo puede emitir la entrada de vídeo a esta unidad al televisor, sino que también puede reproducir el sonido del televisor a través de esta unidad.

• La conexión con un cable óptico digital no es necesaria si va a ver la televisión a través de un dispositivo como un decodificador de cable (es decir, no utilizar un sintonizador integrado en el televisor).


Otro televisor o proyector se puede conectar a la toma HDMI OUT SUB. Esta toma no es compatible con ARC. Para obtener más información sobre cómo enviar el vídeo a un dispositivo conectado

Conectar los componentes AV

1. Cable HDMI

si tiene: Componentes AV HDMI
Este es un ejemplo de conexión con un componente AV que tiene una toma HDMI. Con la conexión a un componente AV que cumple con el estándar CEC (Consumer Electronics Control), puede usar funciones como la función HDMI CEC que se vincula con el selector de entrada y la función HDMI Standby Through que le permite reproducir video y audio desde los componentes AV en el televisor incluso cuando esta unidad está en modo de espera.

• Para reproducir video 4K o 1080p, use un cable HDMI de alta velocidad. Además, para disfrutar de video compatible con HDCP2.2, conéctese a las tomas HDMI IN1 a IN3.

Configuración

• Se requiere la configuración HDMI para usar las funciones HDMI CEC y HDMI Standby Through. Realice los ajustes una vez que se hayan completado todas las conexiones.
• Para disfrutar del sonido envolvente digital, incluido Dolby Digital, la salida de audio debe configurarse en "Bitstream output" (salida de flujo de bits) en el reproductor de discos Blu-ray conectado u otro dispositivo.


Puede conectar un dispositivo como una videocámara a la toma AUX INPUT HDMI en el panel frontal.

1. Cable de video por componentes
2. Cable óptico digital
3. Cable de audio analógico

si tiene: Componentes AV que no son HDMI

Este es un ejemplo de conexión con un componente AV que no tiene una toma HDMI. Realice las conexiones al componente AV para que coincidan con las tomas que tiene. Cuando la conexión de entrada de video es a la toma BD/DVD, la conexión de entrada de audio también debe ser a las tomas BD/DVD, y así sucesivamente, para que conecte las tomas de entrada de video a las tomas con el mismo nombre que las tomas de entrada de audio. Tenga en cuenta que las señales de video que ingresan a la toma VIDEO IN o a las tomas COMPONENT VIDEO IN se convertirán a señales HDMI y luego se emitirán desde la toma HDMI OUT.

• Para disfrutar de la reproducción de sonido envolvente digital en formatos como Dolby Digital, debe realizar una conexión para señales de audio con un cable coaxial digital o un cable óptico digital.

Configuración

• Las tomas COMPONENT VIDEO IN son compatibles solo con resolución 480i o 576i. Cuando ingrese señales de video a las tomas COMPONENT VIDEO IN, configure la resolución de salida del reproductor en 480i o 576i. Seleccione entrelazado si no hay opción para 480i, etc. Si su reproductor no es compatible con la salida 480i o 576i, use la toma VIDEO IN.
• Para disfrutar del sonido envolvente digital, incluido Dolby Digital, la salida de audio debe configurarse en "Bitstream output" (salida de flujo de bits) en el reproductor de discos Blu-ray conectado u otro dispositivo.

1. Cable coaxial digital
2. Cable de audio analógico

si tiene: Componentes de audio
Ejemplo de una conexión con un componente de audio. Conecte un reproductor de CD con un cable coaxial digital o un cable de audio analógico. También puede conectar un tocadiscos que tenga un cartucho tipo MM a la toma PHONO.

• Si el tocadiscos tiene un ecualizador de audio incorporado, conéctelo a otra toma AUDIO IN. Además, si el tocadiscos usa un cartucho tipo MC, instale un ecualizador de audio compatible con el cartucho tipo MC entre la unidad y el tocadiscos, luego conéctelo a cualquier toma AUDIO IN que no sea la toma PHONO.


Si el tocadiscos tiene un cable de tierra, conéctelo al terminal SIGNAL GND de esta unidad.

1. Cable de audio analógico
2. Cable de altavoz

Conexión multizona
Puede disfrutar del audio en la habitación separada, por ejemplo, reproduciendo un reproductor de discos Blu-ray en la habitación principal (donde se encuentra esta unidad) y escuchando la radio por Internet en la habitación separada (ZONE 2).

• Las señales de audio DSD y Dolby TrueHD no se emiten a ZONE 2 cuando se seleccionan con el selector de entrada "NET".

Conexiones con un componente AV
Cuando emita el audio de un componente AV externo a ZONE 2, debe conectarse con un cable de audio analógico.

ZONE 2 LINE OUT
Es posible reproducir una fuente de 2 canales en una habitación separada mientras que una fuente de 7.1 canales se reproduce en la habitación principal. Conecte las tomas ZONE 2 LINE OUT de la unidad y las tomas LINE IN del amplificador pre-principal en una habitación separada con un cable de audio analógico.

ALTAVOZ DE ZONA
Es posible conectar altavoces en una habitación separada y reproducir fuentes de 2 canales.

• Puede reproducir a través de un máximo de 5.1 canales en la habitación principal durante la reproducción de ZONE 2. No se pueden seleccionar modos de escucha como los modos Dolby Atmos.
• No hay salida de los altavoces B si se utiliza la conexión de altavoz de zona.

Configuración

• Se requiere la configuración en la configuración inicial, "Multi Zone Setup" (configuración multizona) para disfrutar de esta función.

Conectar otros cables

Conexión de la antena
Mueva la antena mientras reproduce la radio para encontrar la posición con la mejor recepción. Use una chincheta o similar para fijar la antena FM interior a una pared.

Antena de cuadro AM

Antena FM interior

(Modelos norteamericanos y taiwaneses)

(Modelos europeos, australianos y asiáticos)

Conexión de red
Conecte esta unidad a la red mediante LAN cableada o Wi-Fi (LAN inalámbrica). Puede disfrutar de funciones de red como radio por Internet, servidor de música y AirPlay conectando la unidad a la red.
Si se conecta mediante LAN cableada, conéctese con un cable Ethernet al puerto NETWORK como se muestra en la ilustración. Para conectarse por Wi-Fi, luego de seleccionar "Wireless" (inalámbrico) en "Network Connection" (conexión de red) en la configuración inicial, seleccione el método de configuración deseado y siga las instrucciones en pantalla para configurar la conexión.

Conexión del cable de alimentación
Conecte el cable de alimentación a la toma de corriente después de completar todas las demás conexiones.

• Los modelos taiwaneses incluyen cables de alimentación extraíbles. Conecte el cable de alimentación a AC IN de la unidad y luego conéctelo a la toma de corriente. Siempre desconecte primero el lado de la toma de corriente cuando desconecte el cable de alimentación.


Configuración

Encendido y configuración inicial

La configuración inicial se inicia automáticamente
Una vez que todas las conexiones estén completas, cambie la entrada del televisor a la entrada de esta unidad, inserte las baterías en el control remoto y presione para encender la alimentación. Cuando encienda la unidad por primera vez, la configuración inicial se mostrará automáticamente en el televisor para permitirle realizar los ajustes necesarios para el inicio utilizando operaciones simples siguiendo las instrucciones en pantalla.
Estas instrucciones lo guiarán a través de algunos elementos que debe verificar de antemano. Lea de antemano para que la configuración se realice sin problemas.

Operación
Seleccione el elemento con los cursores del control remoto y presione ENTER (a). Para volver a la pantalla anterior, presione (b).

Para rehacer la configuración inicial
Si finaliza el procedimiento en el camino o desea cambiar una configuración realizada durante la configuración inicial, presione en el control remoto, seleccione "System Setup" (Configuración del sistema) – "Miscellaneous" (Varios) – "Initial Setup" (Configuración inicial) desde Home y presione ENTER.

Full Auto MCACC
Coloque el micrófono de configuración de altavoces suministrado en la posición de escucha, mida los tonos de prueba emitidos por los altavoces, luego la unidad establece automáticamente el nivel de volumen óptimo para cada altavoz, las frecuencias de cruce y la distancia desde la posición de escucha. Esto también permite la corrección de la distorsión causada por el entorno acústico de la sala.

• Use un trípode o similar para colocar la configuración del altavoz micrófono a la altura del oído.
• Es posible que el sonido del subwoofer no se detecte ya que es frecuencias extremadamente bajas. Ajuste el volumen del subwoofer a más de la mitad.
• La calibración tarda varios minutos en completarse. Los los altavoces emiten el tono de prueba a un volumen alto durante la medición, así que tenga cuidado con su entorno. Mantenga la habitación lo más silenciosa posible durante la medición. Si la medición se interrumpe, apague los electrodomésticos.

Conexión de fuente
Compruebe que cada fuente de entrada esté conectada correctamente. Siga la guía, seleccione la entrada que desea confirmar, inicie la reproducción del reproductor seleccionado y confirme que las imágenes aparecen en el televisor y que se reproduce el sonido.

Conexión de red
Configure la conexión Wi-Fi con un punto de acceso, como un enrutador LAN inalámbrico. Existen los siguientes dos métodos de conexión por Wi-Fi: "Scan Networks" (Escanear redes): busque un punto de acceso desde esta unidad. Averigüe el SSID del punto de acceso de antemano. "Use iOS Device (iOS7 or later)" (Usar dispositivo iOS [iOS7 o posterior]): comparta la configuración de Wi-Fi del dispositivo iOS con esta unidad. Si selecciona "Scan Networks" (Escanear redes), hay otras dos opciones de método de conexión. Compruebe lo siguiente.

• "Enter Password" (Ingresar contraseña): ingrese la contraseña (o clave) del punto de acceso para conectarse.
• "Push Button" (Pulsar botón): si el punto de acceso tiene un botón de conexión automática, puede conectarse sin ingresar una contraseña.
• Si el SSID del punto de acceso no se muestra, entonces en la pantalla que enumera los SSID, seleccione "Other..." (Otro...) con el cursor en el control remoto y presione ENTER, luego siga las instrucciones en pantalla.

Entrada de teclado

Para alternar entre mayúsculas y minúsculas, seleccione "A/a" en la pantalla y presione ENTER. Para seleccionar si desea enmascarar la contraseña con " " o mostrarla en texto sin formato, presione +Fav en el control remoto. Presione CLEAR para eliminar todos los caracteres ingresados.

• Una pantalla de confirmación que le pide que acepte la privacidad la política se muestra durante la configuración de la red. Seleccione "Yes" (Sí) y presione ENTER para indicar que está de acuerdo.

Configuración de zona múltiple
Cuando desee disfrutar del audio en una habitación que no sea la habitación principal, configure el método de salida de audio para la habitación separada (ZONE2). Si ha conectado altavoces en una habitación separada con cable de altavoz, seleccione "Using AV Receiver" (Usando receptor AV). Si ha conectado un amplificador previo principal en una habitación separada con un cable de audio analógico, seleccione "with External Premain Amplifier" (con amplificador previo principal externo).

Canal de retorno de audio
Si ha conectado un televisor que sea compatible con ARC, seleccione "Yes" (Sí). La configuración ARC de esta unidad se activa y puede escuchar el audio del televisor a través de esta unidad.

Configuración HDMI

HDMI CEC
Realice esta configuración para habilitar la función de control para dispositivos que cumplen con el estándar CEC. Esto se establece en encendido automáticamente si ha seleccionado "Yes" (Sí) en "Audio Return Channel" (Canal de retorno de audio) en la configuración inicial.
Presione el botón en el control remoto para establecer "System Setup" (Configuración del sistema) – "Hardware" (Hardware) – "HDMI" – "HDMI CEC" en "On" (Encendido) en la pantalla del televisor. También habilite la función de control CEC en el dispositivo CEC que haya conectado.

HDMI Standby Through
Incluso si esta unidad está en espera, las señales de entrada de los componentes AV se transmiten al televisor.

• "Auto" / "Auto (Eco)": seleccione una de estas configuraciones cuando los componentes AV conectados cumplan con el estándar CEC. Independientemente del selector de entrada seleccionado inmediatamente antes de cambiar la unidad al modo de espera, puede transmitir las señales de entrada de los componentes AV al televisor. Seleccione "Auto (Eco)" si el televisor también es compatible con CEC. Puede reducir el consumo de energía en el modo de espera.
• "Input selector names for BD/DVD, etc." (Nombres del selector de entrada para BD/DVD, etc.): puede transmitir las señales de entrada desde el selector de entrada establecido al televisor. Se puede seleccionar cuando "HDMI CEC" está configurado en "Off" (Apagado).
• "Last" (Último): puede transferir las señales de entrada del selector de entrada seleccionado inmediatamente antes de que la unidad se cambiara al modo de espera. Se puede seleccionar cuando "HDMI CEC" está configurado en "Off" (Apagado).

Para salir de la configuración, presione .

Reproducción

Reproducción básica

Reproducción de componentes AV

1. Cambie la entrada del televisor a la asignada a la unidad.
2. Pulse el selector de entrada (a) en el mando a distancia con el mismo nombre que el conector al que ha conectado el reproductor para cambiar la entrada.
   Por ejemplo, pulse BD/DVD para reproducir el reproductor conectado al conector BD/DVD. Pulse TV para escuchar el sonido del televisor. También puede seleccionar la entrada con los botones .

• Cuando la función de enlace CEC funciona, la entrada cambia automáticamente cuando ha conectado un televisor y un reproductor compatibles con CEC a esta unidad mediante una conexión HDMI.

3. Inicie la reproducción en el reproductor.
4. Utilice VOL+/– (b) para ajustar el volumen.

Cuando un televisor está conectado al conector HDMI OUT SUB
Pulse el botón del mando a distancia para mostrar AV Adjust y ajuste "Other" – "HDMI Out" a "SUB" o "MAIN+SUB".

Modo de escucha
Esta unidad está equipada con una variedad de modos de escucha. Para obtener información detallada sobre los modos de escucha, consulte el Manual avanzado. En esta sección se presentan algunos de los modos más populares.

• Se ha previsto una futura actualización del firmware para habilitar esta unidad para admitir la reproducción en formato de audio DTS Neural: X. Neo: 6 Cinema y Neo: 6 Music están disponibles hasta una actualización.

Botón AUTO/DIRECT (c)
Puede seleccionar los modos Auto Surround, Direct y Pure Direct. En cualquier caso, para señales de entrada de 2 canales, se selecciona automáticamente el modo Stereo que reproduce solo desde los altavoces frontales y el subwoofer, y para señales de entrada multicanal, se seleccionan automáticamente los modos de escucha que coinciden con la señal de entrada, por lo que Dolby Digital para fuentes Dolby Digital y DTS-HD Master Audio para DTS-HD Master Audio. El modo Direct apaga algunos procesos que pueden afectar la calidad del sonido, como las funciones de control de tono, para que pueda disfrutar de una calidad de sonido aún mejor. El modo Pure Direct apaga aún más procesos que afectan la calidad del sonido, por lo que obtiene una reproducción más fiel del sonido original. En este caso, la calibración de altavoces realizada con MCACC está desactivada.

• Dependiendo de la señal de entrada y la configuración de los altavoces, los modos Dolby Surround y DTS Neural:X que expanden las señales de entrada de 2 canales y 5.1 canales a 5.1 canales y 7.1 canales se pueden seleccionar automáticamente.

Botón SURR (d)
Puede seleccionar una variedad de modos de escucha para adaptarse a su gusto. Están los modos Dolby Digital, DTS-HD Master Audio y Stereo que puede elegir para que se adapten a la señal de entrada, o los modos Dolby Surround y DTS Neural: X que pueden expandir señales de entrada de 2 canales y 5.1 canales a 5.1 o 7.1 canales. También puede disfrutar de modos de sonido envolvente originales, como los modos Ext. Stereo y Drama.

Botón STEREO (e)
Puede seleccionar el modo "Stereo" (Estéreo) para reproducir solo desde los altavoces frontales y el subwoofer.
El último modo de escucha seleccionado para la fuente se recuerda para cada uno de los botones AUTO/DIRECT, SURR y STEREO. Si el contenido que reproduce no es compatible con el modo de escucha que seleccionó por última vez, el modo de escucha que es estándar para ese contenido se selecciona automáticamente.
Pulse (f) repetidamente para cambiar la pantalla de la unidad principal en el orden de:

Funciones de red

Servicios de red

1. Cambie la entrada del televisor a la asignada a la unidad.
2. Pulse NET para visualizar la pantalla de la lista de servicios de red.

3. Seleccione el elemento con los cursores del control remoto y pulse ENTER para confirmar su selección (a). Para volver a la pantalla anterior, pulse (b).

Radio por Internet
Cuando esta unidad está conectada a una red, puede escuchar TuneIn u otros servicios de radio por Internet preregistrados. Después de seleccionar el servicio deseado, siga las instrucciones en pantalla, utilizando los cursores para seleccionar emisoras de radio y programas, luego pulse ENTER para reproducir. La reproducción comienza cuando se muestra 100 % para el almacenamiento en búfer.

Servidor de música
Puede reproducir archivos de música almacenados en PC o dispositivos NAS compatibles con la red doméstica conectados a la misma red que esta unidad. Seleccione el servidor con los cursores, seleccione el archivo de música deseado y pulse ENTER para iniciar la reproducción. La reproducción comienza cuando se muestra 100 % para el almacenamiento en búfer.
Notas:

• Los servicios de red se pueden seleccionar después de que la red se inicie, incluso si no se pueden seleccionar primero.
• La funcionalidad puede introducirse mediante actualizaciones de firmware y los proveedores de servicios pueden cesar los servicios, lo que significa que algunos servicios de red y contenido pueden dejar de estar disponibles en el futuro. Además, los servicios disponibles pueden variar dependiendo de su área de residencia.

USB
Reproduzca archivos de música en un dispositivo de almacenamiento USB.

• No se puede garantizar el funcionamiento para todos los dispositivos de almacenamiento USB.

1. Cambie la entrada del televisor a la asignada a la unidad.
2. Conecte su dispositivo de almacenamiento USB con los archivos de música al puerto USB en la parte frontal de la unidad.
3. Pulse USB en el control remoto.
4. Seleccione la carpeta o el archivo de música deseado con los cursores del control remoto y pulse ENTER para confirmar e iniciar la reproducción (a).

• Esta unidad puede utilizar dispositivos de almacenamiento USB que cumplan con el estándar de clase de dispositivo de almacenamiento masivo USB. La unidad también es compatible con dispositivos de almacenamiento USB que utilicen los formatos de sistema de archivos FAT16 o FAT32.

AirPlay
Puede disfrutar de forma inalámbrica de los archivos de música en un iPhone ®, iPod touch ® o iPad ® conectado al mismo punto de acceso que esta unidad.

• Actualice la versión del sistema operativo en su dispositivo iOS a la última versión.

1. Conecte el dispositivo iOS al punto de acceso.
2. Pulse el icono de AirPlay en el centro de control del dispositivo iOS y seleccione esta unidad de la lista de dispositivos mostrada, y pulse "Hecho".
3. Reproduzca los archivos de música en el dispositivo iOS.

• El estado predeterminado es que la función de espera de red esté activada, por lo que cuando realice los pasos 3 y 4 anteriores, esta unidad se encenderá automáticamente y la entrada cambiará a "NET". Para reducir la cantidad de energía consumida en el modo de espera, pulse el botón en el control remoto, luego, en la pantalla de Inicio mostrada, configure "Configuración del sistema" – "Hardware" – "Administración de energía" – "Espera de red" en "Desactivado".
• Debido a las características de la tecnología inalámbrica AirPlay, el sonido producido en esta unidad puede estar ligeramente retrasado con respecto al sonido reproducido en el dispositivo habilitado para AirPlay.

También puede reproducir archivos de música en la computadora con iTunes (Ver. 10.2 o posterior). Antes de la operación, asegúrese de que esta unidad y la PC estén conectadas a la misma red, luego pulse NET en esta unidad. A continuación, haga clic en el icono de AirPlay en iTunes, seleccione esta unidad de la lista de dispositivos mostrada e inicie la reproducción de un archivo de música.

Reproducción BLUETOOTH ®
Emparejamiento

1. Cuando pulse BT AUDIO en el control remoto, se mostrará "Now Pairing..." (Emparejando ahora...) en la pantalla de esta unidad y se habilitará el modo de emparejamiento.

2. Habilite (encienda) la función BLUETOOTH del dispositivo habilitado para BLUETOOTH, luego seleccione esta unidad de entre los dispositivos mostrados. Si se solicita una contraseña, introduzca "0000".

• Para conectar otro dispositivo habilitado para BLUETOOTH, pulse y mantenga pulsado BT AUDIO hasta que se muestre "Now Pairing..." (Emparejando ahora...), luego realice el paso 2 anterior. Esta unidad puede almacenar los datos de hasta 8 dispositivos emparejados.
• El área de cobertura es de 48 pies (15 metros). Tenga en cuenta que la conexión no siempre está garantizada con todos los dispositivos habilitados para BLUETOOTH.

Reproducción

1. Cuando la unidad está encendida, conecte el dispositivo habilitado para BLUETOOTH.
2. El selector de entrada de esta unidad se cambiará automáticamente a "BT AUDIO".
3. Reproduzca música. Aumente el volumen del dispositivo habilitado para BLUETOOTH a un nivel apropiado.

• Debido a las características de la tecnología inalámbrica BLUETOOTH, el sonido producido en esta unidad puede estar ligeramente retrasado con respecto al sonido reproducido en el dispositivo habilitado para BLUETOOTH.

Otros

Escuchar la radio

1. Pulse TUNER (a) en el control remoto repetidamente para seleccionar "AM" o "FM" en la pantalla.
2. Pulse MODE (c) en el control remoto, de modo que se muestre "TunMode: Auto" en la pantalla.
3. Cuando pulse los botones del cursor / (b) en el control remoto, se inicia la sintonización automática y la búsqueda se detiene cuando se encuentra una emisora. Cuando se sintoniza una estación de radio, se ilumina el indicador "TUNED" en la pantalla.

Puede preestablecer hasta 40 estaciones.

1. Sintonice la estación de radio AM/FM que desea registrar.
2. Pulse +Fav (d) en el control remoto para que el número preestablecido en la pantalla parpadee.
3. Mientras el número preestablecido parpadea (unos 8 segundos), pulse repetidamente los botones del cursor / (b) en el control remoto para seleccionar un número entre 1 y 40.
4. Pulse +Fav (d) de nuevo en el control remoto para registrar la emisora. Cuando se registra, el número preestablecido deja de parpadear. Para seleccionar una emisora de radio preestablecida, pulse los botones del cursor / (b) en el control remoto.

• Para eliminar una emisora preestablecida, pulse los botones del cursor / (b) en el control remoto para seleccionar el número preestablecido que desea eliminar, pulse +Fav (d) en el control remoto y, a continuación, pulse CLEAR (e) mientras el número preestablecido parpadea. Cuando se elimina, el número en la pantalla se apaga.

Ajuste del paso de frecuencia
Pulse el botón en el control remoto para seleccionar "System Setup" – "Miscellaneous" – "Tuner" – "AM/FM Frequency Step" o "AM Frequency Step" y seleccione el paso de frecuencia para su área. Para los modelos taiwaneses, el ajuste es "10 kHz / 0.2 MHz" en el momento de la compra. Cámbielo a "9 kHz / 0.05 MHz". Tenga en cuenta que cuando se cambia este ajuste, se eliminan todos los preajustes de radio.

Multizona
Se requieren ajustes si ha conectado los altavoces en la habitación separada (ZONE 2) mediante cables de altavoz. Si no ha realizado los ajustes de zona múltiple en Initial Setup, pulse el botón en el control remoto y realice los ajustes en System Setup al que se accede desde la pantalla de inicio que se muestra. Seleccione "Zone 2" en "System Setup" – "Speaker" – "Configuration" – "Zone Speaker".

Reproducir

1. Mientras mantiene pulsado MODE (a) en el control remoto, pulse ZONE 2 (b) durante 3 segundos o más hasta que el indicador remoto parpadee dos veces.
   • 0 El control remoto cambia al modo para controlar ZONE 2.
     Para devolver el control remoto al modo de control de la sala principal: Mientras mantiene pulsado MODE (a) en el control remoto, pulse MAIN (c) durante 3 segundos o más hasta que el indicador remoto parpadee una vez.
2. Apunte el control remoto a la unidad principal y pulse Í (d). "Z2" se ilumina en la pantalla de la unidad principal.

3. Pulse el botón del selector de entrada (e) de la entrada que se va a reproducir en la habitación separada. En la unidad principal, después de pulsar ZONE 2-CONTROL, en un plazo de 8 segundos gire el dial INPUT SELECTOR para seleccionar la entrada que se va a reproducir en la habitación separada.
   • Solo puede seleccionar las mismas entradas para la sala principal y la sala separada con el selector de entrada "NET" o "BLUETOOTH" o "USB". Si tiene "NET" seleccionado en la sala principal y luego selecciona "USB" en la sala separada, la sala principal también cambia a "USB". No puede seleccionar diferentes emisoras para la sala principal y la sala separada con la radio AM/FM.

4. El ajuste de volumen se realiza en el amplificador previo principal para la habitación separada cuando se conecta a través de ZONE 2 LINE OUT. Cuando salga de los altavoces de ZONE, ajuste con VOL+/– en el control remoto. Para controlar en la unidad principal, pulse ZONE 2-CONTROL y ajuste con el control MASTER VOLUME en un plazo de 8 segundos.

• Si ZONE 2 está activado, el consumo de energía durante el modo de espera es mayor de lo normal.

Para desactivar la función
Pulse mientras está en el modo para controlar ZONE 2 en el control remoto. Alternativamente, pulse ZONE 2-ON/OFF en la unidad principal.

Reproducción solo en ZONE 2
Si apaga la unidad en modo de espera durante la reproducción multizona, el indicador Z2 se atenúa y el modo de reproducción se cambia a reproducción solo en una habitación separada. Si se activa ZONE 2 mientras esta unidad está en modo de espera, también se cambiará el modo de reproducción al mismo ajuste.

Ajuste AV
Al pulsar en el control remoto durante la reproducción, puede ajustar los ajustes utilizados con frecuencia, como el cambio de altavoces y el ajuste de la calidad de sonido, mediante los menús en pantalla. Seleccione el elemento con los cursores del control remoto y pulse ENTER para confirmar su selección. Para volver a la pantalla anterior, pulse . Tenga en cuenta que no hay pantalla en la pantalla del televisor cuando el selector de entrada es "CD", "TV", "PHONO", "FM" o "AM", así que siga la pantalla de la unidad principal mientras realiza las operaciones.

"Tone": Es posible mejorar o moderar los graves y los agudos.
"Other": Le permite realizar una variedad de ajustes.

• "Sound Delay": Si el video está detrás del audio, puede retrasar el audio para compensar la diferencia.
• "Sound Retriever": Mejora la calidad del audio comprimido.
• "Speakers": Puede cambiar la salida en los altavoces traseros de sonido envolvente y los altavoces de altura y cambiar la salida para los altavoces A/B.

Inicio
Cuando pulse en el control remoto, se muestra la pantalla de inicio y puede realizar ajustes en los distintos menús. Seleccione el elemento con los cursores del control remoto y pulse ENTER para confirmar su selección. Para volver a la pantalla anterior, pulse .

"System Setup": Ajustes avanzados para proporcionarle una experiencia aún mejor.
"MCACC": Configure los altavoces automáticamente o realice los cambios deseados en el ecualizador.
"Network/Bluetooth": Realice ajustes de conexión Wi-Fi o ajustes relacionados con BLUETOOTH.

Cuando la unidad funciona de forma errática (Restablecimiento de esta unidad)
Reiniciar la unidad puede ayudar a que funcione de forma más fluida. Para reiniciar la unidad, póngala en modo de espera y, a continuación, pulse STANDBY/ON en la unidad principal durante al menos 5 segundos. (Se mantendrán los ajustes de la unidad). Si no hay ninguna mejora incluso después de reiniciar la unidad, intente desconectar y volver a conectar los cables de alimentación de la unidad y el equipo conectado. Cuando todavía no hay ninguna mejora, restablecer la unidad al estado en el momento del envío puede solucionar el problema. Si restablece el estado de la unidad, sus preferencias se restablecerán a los valores predeterminados. Anótelos antes de la operación siguiente.

Cómo restablecer la unidad

1. Mientras mantiene pulsado AUTO/DIRECT en la unidad principal, pulse STANDBY/ON en la unidad principal.
2. 2. "Clear" (Borrar) aparece en la pantalla y la unidad vuelve al modo de espera. No desenchufe el cable de alimentación hasta que "Clear" (Borrar) desaparezca de la pantalla.
   Para restablecer el control remoto, mientras mantiene pulsado MODE, pulse hasta que el indicador remoto parpadee dos veces (unos 3 segundos).

Nombres de las piezas

Panel frontal

1. Dial de INPUT SELECTOR (SELECTOR DE ENTRADA): Cambia la entrada que se va a reproducir.
2. Indicador MCACC: Se ilumina cuando ha activado la calibración de altavoces realizada con MCACC.
3. Indicador FL OFF: Se ilumina cuando ha pulsado DIMMER repetidamente para apagar la pantalla.
4. Botón DIMMER: Cambia el brillo de la pantalla.
5. Botón ZONE 2-ON/OFF (ZONA 2-ENCENDIDO/APAGADO): Activa/desactiva la función multi-zona.
6. Botón ZONE 2-CONTROL (ZONA 2-CONTROL): Controla la función multi-zona.
7. Botón HOME MENU: Muestra la pantalla de inicio.
8. Pantalla
9. Botones de cursor (TUNE / PRESET button) and botón ENTER: Seleccione el elemento con los cursores y pulse ENTER para confirmar su selección. Cuando utilice el SINTONIZADOR, seleccione la frecuencia con TUNE, o seleccione emisoras presintonizadas con PRESET.
10. Indicador NETWORK: Cuando la alimentación de la unidad está encendida, se ilumina cuando se selecciona "NET" con el selector de entrada y la unidad está conectada a la red. Si la unidad está en modo de espera, se ilumina cuando se activan funciones como HDMI CEC y la espera de red. Sin embargo, no se ilumina cuando ZONE 2 está encendido.

11. Indicador WIRELESS: Se ilumina cuando la unidad está conectada a la red inalámbrica.
12. Sensor del mando a distancia
13. Botón .RETURN: Devuelve la pantalla al estado anterior.
14. .VOLUMEN MAESTRO: Le permite ajustar el volumen.
15. Botón STANDBY/ON (ESPERA/ENCENDIDO): Enciende la unidad o la pone en modo de espera.
16. Toma PHONES (AURICULARES): Se conectan auriculares estéreo con un conector estándar (1/4 de pulgada o ø6,3 mm).
17. Toma MCACC SETUP MIC (MICRÓFONO DE CONFIGURACIÓN MCACC): Se conecta el micrófono de configuración de altavoces suministrado.
18. Botón Listening mode (Modo de escucha): Seleccione el modo de escucha.
19. Botón SOUND RETRIEVER: Activa/desactiva la función Sound Retriever que proporciona una mejor calidad de sonido para el audio comprimido.
20. Botón PURE DIRECT: Cambia al modo Pure Direct.
21. Puerto USB: Se conecta un dispositivo de almacenamiento USB para poder reproducir los archivos de música almacenados en él. También puede suministrar alimentación (5V/1A) a dispositivos USB con un cable USB.
22. Toma AUX INPUT AUDIO (ENTRADA AUXILIAR DE AUDIO): Puede reproducir el audio de un reproductor externo conectándolo mediante un cable de miniclavija estéreo.
23. Toma AUX INPUT HDMI (ENTRADA AUXILIAR HDMI): Conecte una cámara de vídeo, etc., mediante un cable HDMI.

Panel trasero

1. Tomas DIGITAL IN OPTICAL/COAXIAL (ENTRADA DIGITAL ÓPTICA/COAXIAL): Introduzca señales de audio digital de TV o componentes AV con un cable óptico digital o un cable coaxial digital.
2. Terminal ANTENNA AM LOOP/FM 75Ω (ANTENA AM DE BUCLE/FM 75Ω): Se conectan las antenas suministradas.
3. Tomas VIDEO IN (ENTRADA DE VÍDEO): Introduzca las señales de vídeo de componentes AV con un cable de vídeo analógico.
4. Tomas COMPONENT VIDEO IN (ENTRADA DE VÍDEO POR COMPONENTES): Introduzca los componentes AV señales de vídeo con un cable de vídeo por componentes.
5. Puerto NETWORK (RED): Conéctese a la red con un cable Ethernet.
6. Tomas HDMI OUT (SALIDA HDMI): Transmita señales de vídeo y señales de audio con un cable HDMI conectado a un monitor como un televisor o proyector.
7. Tomas HDMI IN (ENTRADA HDMI): Transmita señales de vídeo y señales de audio con un cable HDMI conectado a un componente AV.

8. Antena inalámbrica: Se utiliza para la conexión Wi-Fi o cuando se utiliza un dispositivo con BLUETOOTH. Ajuste sus ángulos según el estado de la conexión.
9. Cable de alimentación (modelos norteamericanos, europeos, australianos y asiáticos) AC IN (modelos taiwaneses): Se conecta el cable de alimentación suministrado.
10. Terminal SIGNAL GND (SEÑAL GND): Se conecta el cable de tierra del tocadiscos.
11. Tomas AUDIO IN (ENTRADA DE AUDIO): Introduzca la señal de audio del componente AV con un cable de audio analógico.
12. Terminales SPEAKERS (ALTAVOCES): Conecte los altavoces con cables de altavoz. (Los modelos norteamericanos son compatibles con conectores tipo banana).
13. Toma ZONE 2 LINE OUT (SALIDA DE LÍNEA DE ZONA 2): Emite señales de audio con un cable de audio analógico a un amplificador previo principal en una habitación separada (ZONE 2).
14. Toma SUBWOOFER PRE OUT (SALIDA PREVIA DE SUBWOOFER): Conecte un subwoofer autoamplificado con un cable de subwoofer. Se pueden conectar hasta dos subwoofers autoamplificados. La misma señal se emite desde cada una de las tomas SUBWOOFER PRE OUT.

Mando a distancia

1. botón: Enciende la unidad o la pone en modo de espera.
2. Botones del selector de entrada: Seleccione la entrada que se va a reproducir. Utilice los botones del 3 para seleccionar "STRM BOX", "AUX" o "PHONO".
3. botón: La fuente de entrada reproducida cambia cada vez que se pulsa uno de estos botones.
4. Botón (AV ADJUST): Puede realizar ajustes comunes en la pantalla del televisor.
5. Botones del cursor y botón ENTER: Seleccione el elemento con los cursores y pulse ENTER para confirmar su selección.
6. botón: Muestra la pantalla de inicio.
7. Botones de volumen: Le permiten ajustar el volumen. Este botón también cancela el silenciamiento.
8. botón: Silencia temporalmente el audio. Pulse de nuevo para cancelar el silenciamiento.
9. Botones LISTENING MODE: Le permiten seleccionar el modo de escucha. Botones MAIN/ZONE 2: Controla la función multi-zona. (El botón ZONE 3 no se utiliza con esta unidad).
10. Botón Reproducir: Se utiliza para las operaciones de reproducción al reproducir Music Server o USB.
11. botón: Se utiliza para las operaciones de reproducción repetida o aleatoria al reproducir Music Server o USB. Botón CLEAR (BORRAR): Elimina todos los caracteres que haya introducido al introducir texto en la pantalla del televisor.
12. Botón (STATUS): Cambia la información en la pantalla.
13. botón: Devuelve la pantalla al estado anterior.
14. Botón MODE (MODO): Cambia la sintonización a una emisora entre la sintonización automática y la sintonización manual.
15. Botón +Fav: Registra una emisora de radio.


Pantalla

1. Esto puede iluminarse al realizar operaciones con el selector de entrada "NET", "USB".
2. Se ilumina en las siguientes condiciones.
   Z2: Cuando la ZONE 2 está activada.
   : Cuando está conectado por BLUETOOTH.
   : Cuando está conectado por Wi-Fi.
   NET: Cuando se selecciona "NET" con el selector de entrada y la unidad está conectada a la red. Parpadeará si la conexión a la red no es correcta. USB: Cuando se selecciona "USB" con el selector de entrada y la unidad está conectada por USB y se selecciona el dispositivo USB. Parpadea si el USB no está conectado correctamente. HDMI: Cuando se introducen señales HDMI y se selecciona la entrada HDMI. DIGITAL: Cuando se introducen señales digitales y se selecciona la entrada digital.
3. Se ilumina según el tipo de señales de audio digital de entrada y el modo de escucha.
4. Se ilumina en las siguientes condiciones. RDS (modelos europeos, australianos y asiáticos): Recibiendo la emisión de RDS. TUNED (SINTONIZADO): Recibiendo radio AM/FM. STEREO (ESTÉREO): Recibiendo FM estéreo. SLEEP (REPOSO): Cuando se establece el temporizador de reposo. AUTO STBY (ESPERA AUTOMÁTICA): La espera automática está activada.
5. Se ilumina el sistema de altavoces seleccionado actualmente.
6. Se ilumina cuando se conectan los auriculares.
7. Parpadea cuando el silenciamiento está activado.
8. Muestra diversa información de las señales de entrada.
9. Se ilumina al ajustar el volumen.
10. Visualización de altavoz/canal: Muestra el canal de salida que corresponde al modo de escucha seleccionado.

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del Pioneer VSX-1131

Idiomas disponibles
