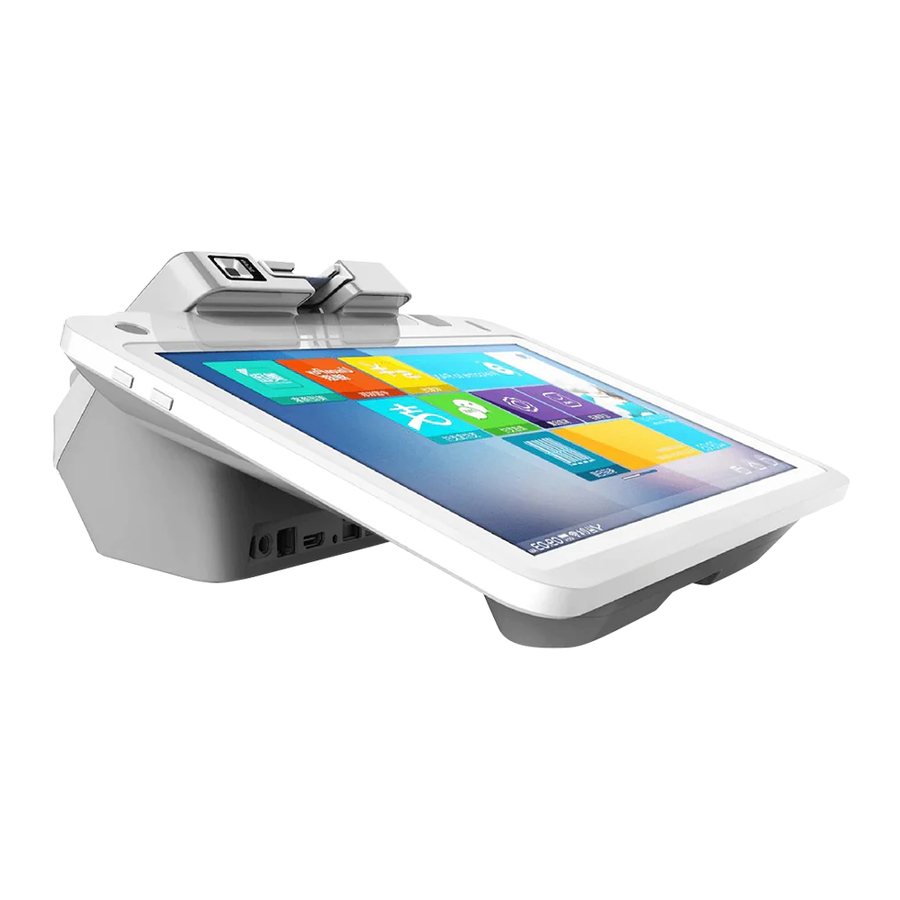

PAX E700 - Интеграцияланған смарт терминалды жылдам орнату нұсқаулығы
Мазмұнының тізімі
Ораудан кейін компоненттерді тексеріңіз. Егер қандай да бір бөліктері жоқ болса, дилерге хабарласыңыз.
| Саны | Бөлік |
| 1 | E700 |
| 1 | AC қуат адаптері |
| 1 | AC қуат кабелі |
| 1 | Термиялық қағаз рулоны |
| 1 | Жылдам орнату нұсқаулығы |
Өнімнің сипаттамасы
Терминал порттары
E700 артқы жағында келесі порттарға қол жеткізуге болады:
- Қуат – E700-ге AC қуат көзін қосыңыз
- Ақша жәшігі – Ақша жәшігінен шыққан кабельді ақша тіркеуішімен қосу үшін салыңыз
- HDMI – HDMI құрылғысына қосыңыз
- Аудио ұясы – Есту қабілеті нашар адамдарға көмекші тыңдау құрылғысын қосуға мүмкіндік береді
- USB Host – USB құрылғысын қосыңыз
- RS232 – Сыртқы POS құрылғысы сияқты тізбекті құрылғыға қосылу үшін қолданылады
- USB-Slave – Жергілікті терминалды жүктеу үшін компьютерге қосылған
- LAN – Екі бағытты Ethernet қосылымдары үшін қолданылады
Келесі порттарға қол жеткізу үшін артқы қақпақты ашыңыз:
- SD карта ұясы – Карта қақпағын ашыңыз, батареяны шығарып, картаны SD карта ұясына салыңыз
- SIM карта ұясы – Карта қақпағын ашыңыз, батареяны шығарып, ұялы байланыс операторының желісіне қосылу үшін SIM картасын SIM ұясына салыңыз
Қосу/өшіру
Қосу: Негізгі экран қалыпты түрде көрсетілгенше Қуат түймесін үш секунд басып тұрыңыз.
Өшіру: Өшіру мәзірі көрсетілгенше Қуат түймесін үш секунд басып тұрыңыз. Өшіруді таңдаңыз (Power off). Терминал бірнеше секундтан кейін өшеді
Гибридті карта оқу құрылғысы
E700 тұтынушыға қараған жағындағы Q20 магниттік жолақ, EMV және NFC/контактісіз карта оқу құрылғысы ретінде пайдалануға болатын оқу құрылғысын қамтиды.
Магниттік жолақ оқу құрылғысы
Картаны Q20 жоғарғы жағында орналасқан оқу құрылғысының ұясына салыңыз. Терминал магниттік жолақ карта ұясына салынған кезде картадан ақпаратты оқиды.
EMV карта оқу құрылғысы
Картаны алдыңғы жағы сізге қаратып және чипін төмен қаратып карта ұясына салыңыз. Терминал картаны шығаруды сұрағанша картаны салып қойыңыз.
NFC/Контактісіз карта оқу құрылғысы
Сұралған кезде картаны Q20 экранына тигізіңіз. Терминал картадан ақпаратты анықтайтын және алатын антенна құрылғысын пайдаланады.
Техникалық сипаттамалар
| Операциялық жүйе: | Android 7.1 |
| Процессор: | Төрт ядролы Cortex™-A53,1.8GHz |
| Жад: | 2GB DDR+16GB eMMC |
| Негізгі дисплей: | 12.5 дюйм, 1920x1080 ажыратымдылығы, сыйымдылықты сенсорлық экран |
| Принтер: | Автоматты кескіші бар 3 дюймдік жоғары жылдамдықты термиялық принтер, басып шығару |
| жылдамдығы 150мм/с, қағаз ені 80мм, диаметрі 80мм | |
| Аудио: | Кірістірілген динамик, құлаққап шығысын қолдау |
| Сканерлеу терезесі бар камера: | 1D/2D сканерлеу үшін (30мм-120мм қамту)
|
| L-сенсоры (Қоршаған орта жарығының сенсоры): | Негізгі дисплейдің артқы жарықтығын автоматты түрде реттейді |
| Сымсыз байланыс: | LAN, WIFI, Bluetooth, 4G қолдайды |
| Перифериялық порттар: | Қуат порты x 1 USB A порттары x 4 USB C порты x 1 HDMI x 1 LAN x 1 Ақша жәшігі x 1 Тізбекті порт x 1 Аудио ұясы x 1 |
| Карта ұясы: | SIM карта ұясы x 1 |
| Micro SD карта ұясы x 1 | |
| Магниттік карта оқу құрылғысы: | 1/2/3 жолды қолдайды. |
| IC карта оқу құрылғысы: | ISO7816, EMV2000 L1&L2, PBOC3.0 стандартына сәйкес келеді |
| Контактісіз карта оқу құрылғысы: | ISO14443 A&B түрімен үйлесімді |
Принтер қағазын жүктеу
- Принтерде қағаз таусылған кезде, сары "Қағаз бітті" индикаторы жанады. Қақпақты ашу үшін принтердің сол жағындағы түймені басыңыз.
![Принтер қағазын жүктеу - 1-қадам]( "PAX - E700 - Принтер қағазын жүктеу - 1-қадам")
- Қағаз рулонын қағаз бөліміне жүктеңіз және қағаздың ұшын принтерден шығарыңыз.
![Принтер қағазын жүктеу - 2-қадам]( "PAX - E700 - Принтер қағазын жүктеу - 2-қадам")
- Принтер қақпағын жабыңыз. Қағаз бітті индикаторы өшеді.
![Принтер қағазын жүктеу - 3-қадам]( "PAX - E700 - Принтер қағазын жүктеу - 3-қадам")
Орнату және пайдалану кеңестері
- Құрылғыны шамадан тыс ыстық, ылғалды, шаңды немесе күшті электромагниттік ортаға ұшыратпаңыз.
- Құрылғыны дірілдетпеңіз, шайқамаңыз немесе түсіріп алмаңыз.
- Құрылғы қосулы тұрғанда оның ешбір бөлігін қоспаңыз немесе ажыратпаңыз. Бұл ішкі тізбектің зақымдалуына әкелуі мүмкін.
- Құрылғыға қатысты көмек алу үшін PAX техникалық қолдау қызметіне хабарласыңыз.
Сәйкестік үшін жауапты тараптың тікелей мақұлдамаған өзгерістері немесе модификациялары пайдаланушының жабдықты пайдалану құқығын жоюы мүмкін. Тұрмыстық ортада бұл өнім радио кедергілерін тудыруы мүмкін, бұл жағдайда пайдаланушыдан тиісті шаралар қабылдау талап етілуі мүмкін.
Бұл құжат сізге тек ақпараттық мақсатта беріледі. Барлық мүмкіндіктер мен техникалық сипаттамалар ескертусіз өзгертілуі мүмкін. PAX атауы және PAX логотипі PAX Technology Inc. компаниясының тіркелген сауда белгілері болып табылады. Барлық құқықтар қорғалған.
Жауапты тарап:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, USA
Help Desk 1-877-859-0099
www.pax.us
Ескертпе: Көрсетілген өнім суреттері алынған нақты өнімнен өзгеше болуы мүмкін
