PAX E700 - Stručná príručka nastavenia integrovaného inteligentného terminálu
Kontrolný zoznam obsahu
Po rozbalení skontrolujte komponenty. Ak niektoré chýbajú, kontaktujte predajcu.
| Množstvo | Súčasť |
| 1 | E700 |
| 1 | AC napájací adaptér |
| 1 | AC napájací kábel |
| 1 | Termálna papierová rolka |
| 1 | Stručná príručka nastavenia |

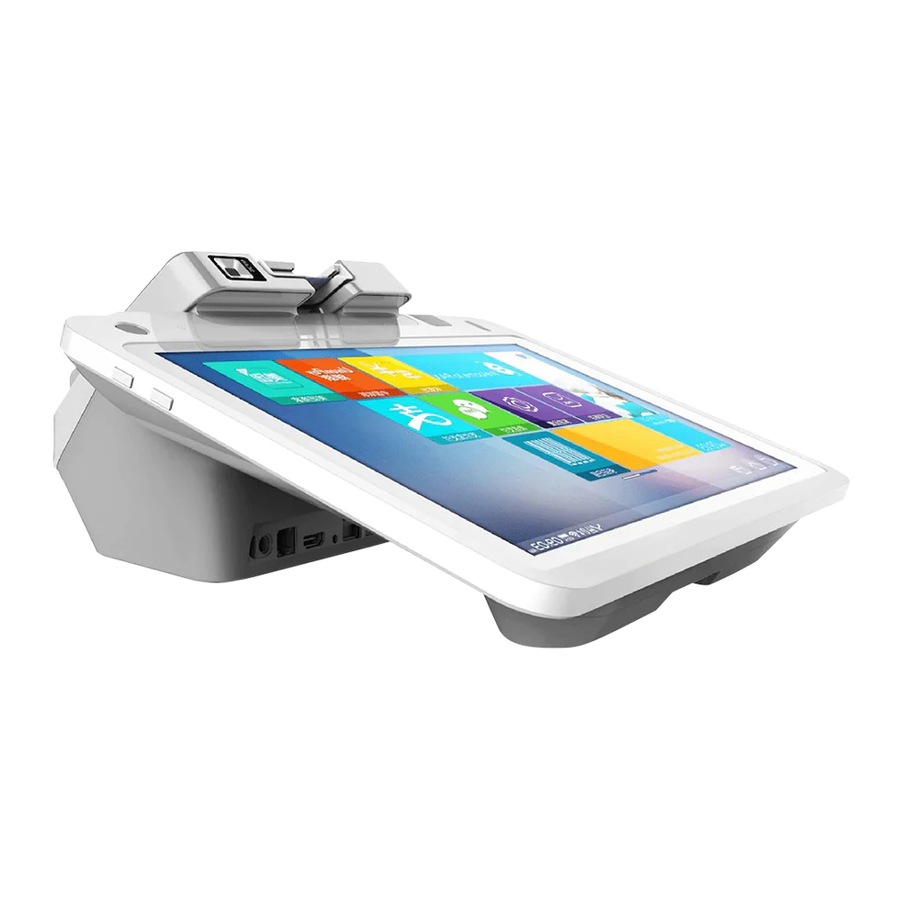

Popis produktu
Porty terminálu
Nasledujúce porty sú prístupné na zadnej strane E700:
- Napájanie – Pripojte napájací zdroj striedavého prúdu k E700
- Zásuvka na peniaze – Vložte kábel zo zásuvky na peniaze na pripojenie k pokladni
- HDMI – Pripojte k zariadeniu HDMI
- Audio konektor – Umožňuje sluchovo postihnutým pripojiť zariadenie na pomocné počúvanie
- USB Host – Pripojte zariadenie USB
- RS232 – Používa sa na pripojenie k sériovému zariadeniu, ako je externé zariadenie POS
- USB-Slave – Pripojené k PC pre lokálne stiahnutie terminálu
- LAN – Používa sa pre obojsmerné ethernetové pripojenia
Otvorte zadný kryt pre prístup k nasledujúcim portom:
- Slot na kartu SD – Otvorte kryt karty, vyberte batériu a vložte kartu do slotu na kartu SD
- Slot na kartu SIM – Otvorte kryt karty, vyberte batériu a vložte kartu SIM do slotu na kartu SIM na pripojenie k sieti mobilného operátora.
Zapnutie/Vypnutie
Zapnutie: Stlačte a podržte tlačidlo napájania na tri sekundy, kým sa normálne nezobrazí hlavná obrazovka.
Vypnutie: Stlačte a podržte tlačidlo napájania na tri sekundy, kým sa nezobrazí ponuka vypnutia. Vyberte možnosť Vypnúť (vypnúť). Terminál sa po niekoľkých sekundách vypne
Hybridná čítačka kariet
Q20 na strane E700, ktorá je orientovaná na spotrebiteľa, obsahuje čítačku, ktorú je možné použiť ako čítačku magnetických prúžkov, EMV a NFC/bezkontaktných kariet.
Čítačka magnetických prúžkov
Vložte kartu do slotu čítačky, ktorý sa nachádza v hornej časti Q20. Terminál prečíta informácie z karty, keď je magnetický prúžok vložený do slotu na kartu.
Čítačka kariet EMV
Vložte kartu prednou stranou k sebe a čipom nadol do slotu na kartu. Nechajte kartu vloženú, kým terminál nevyzve na jej vybratie.
Čítačka kariet NFC/bezkontaktných kariet
Keď sa zobrazí výzva, priložte kartu k obrazovke Q20. Terminál používa anténové zariadenie, ktoré detekuje a získava informácie z karty.
Špecifikácie
| Operačný systém: | Android 7.1 |
| CPU: | Štvorjadrový Cortex™-A53, 1,8 GHz |
| Pamäť: | 2 GB DDR+16 GB eMMC |
| Hlavný displej: | 12,5 palca, rozlíšenie 1920 x 1080, kapacitná dotyková obrazovka |
| Tlačiareň: | 3" vysokorýchlostná termálna tlačiareň s automatickým orezávačom, tlač |
| rýchlosť 150 mm/s, šírka papiera 80 mm, priemer 80 mm | |
| Audio: | Vstavaný reproduktor, podpora výstupu pre slúchadlá |
| Kamera so skenovacím oknom: | (pokrytie 30 mm – 120 mm) na skenovanie 1D/2D
|
| L-senzor (senzor okolitého svetla): | Automaticky upravuje jas podsvietenia hlavného displeja |
| Bezdrôtová komunikácia: | Podporuje LAN, WIFI, Bluetooth, 4G |
| Periférne porty: | Napájací port x 1 Porty USB A x 4 Port USB C x 1 HDMI x 1 LAN x 1 Zásuvka na peniaze x 1 Sériový port x 1 Audio konektor x 1 |
| Slot na kartu: | Slot na kartu SIM x 1 |
| Slot na kartu Micro SD x 1 | |
| Čítačka magnetických kariet: | Podporuje track 1/2/3. |
| Čítačka kariet IC: | Zodpovedá štandardu ISO7816, EMV2000 L1&L2, PBOC3.0 |
| Bezkontaktná čítačka kariet: | Kompatibilné s ISO14443 typu A&B |
Vloženie papiera do tlačiarne
- Keď v tlačiarni dôjde papier, rozsvieti sa žltý indikátor "Chýba papier" (Paper Out). Stlačením tlačidla na ľavej strane tlačiarne otvorte kryt.
![Vloženie papiera do tlačiarne - Krok 1]( "PAX - E700 - Vloženie papiera do tlačiarne - Krok 1")
- Vložte papierovú rolku do priehradky na papier a koniec papiera vytiahnite z tlačiarne.
![Vloženie papiera do tlačiarne - Krok 2]( "PAX - E700 - Vloženie papiera do tlačiarne - Krok 2")
- Zatvorte kryt tlačiarne. Indikátor Chýba papier (Paper Out) zhasne.
![Vloženie papiera do tlačiarne - Krok 3]( "PAX - E700 - Vloženie papiera do tlačiarne - Krok 3")
Tipy na inštaláciu a používanie
- Nevystavujte zariadenie nadmerne horúcemu, vlhkému, prašnému alebo silnému elektromagnetickému prostrediu.
- Nevibrujte, netraste ani nenechajte zariadenie spadnúť.
- Neodpájajte ani nezapájajte žiadnu časť zariadenia, keď je zapnuté. Môže to spôsobiť poškodenie vnútorného obvodu.
- Ak potrebujete pomoc so zariadením, kontaktujte technickú podporu spoločnosti PAX.
Zmeny alebo úpravy, ktoré nie sú výslovne schválené stranou zodpovednou za zhodu, môžu zrušiť oprávnenie používateľa prevádzkovať zariadenie. V domácom prostredí môže tento produkt spôsobovať rádiové rušenie, v takom prípade môže byť používateľ povinný prijať primerané opatrenia.
Tento dokument vám poskytujeme len na informačné účely. Všetky funkcie a špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia. Názov PAX a logo PAX sú registrované ochranné známky spoločnosti PAX Technology Inc. Všetky práva vyhradené.
Zodpovedná strana:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, USA
Help Desk 1-877-859-0099
www.pax.us
Poznámka: Zobrazené obrázky produktu sa môžu líšiť od skutočného prijatého produktu
