PAX E700 - Vodnik za hitro namestitev integriranega pametnega terminala
Kontrolni seznam vsebine
Po razpakiranju preverite komponente. Če katera manjka, se obrnite na prodajalca.
| Količina | Del |
| 1 | E700 |
| 1 | AC napajalnik |
| 1 | AC napajalni kabel |
| 1 | Termalni papir v roli |
| 1 | Vodnik za hitro namestitev |

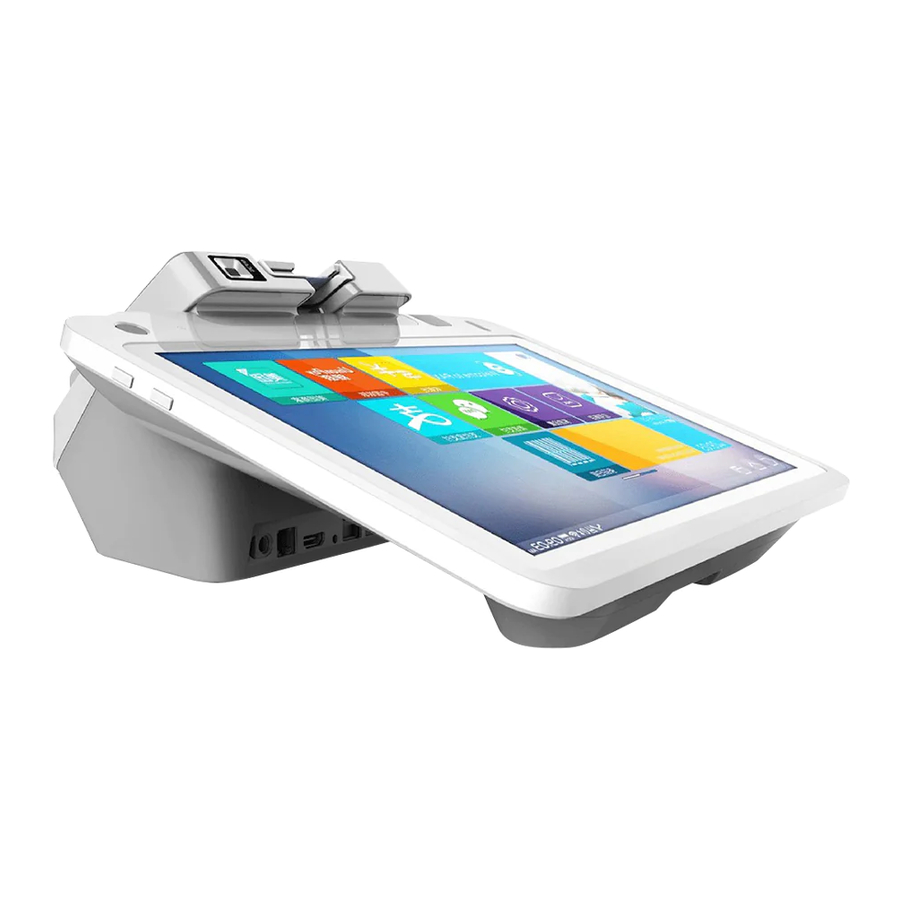

Opis izdelka
Vrata terminala

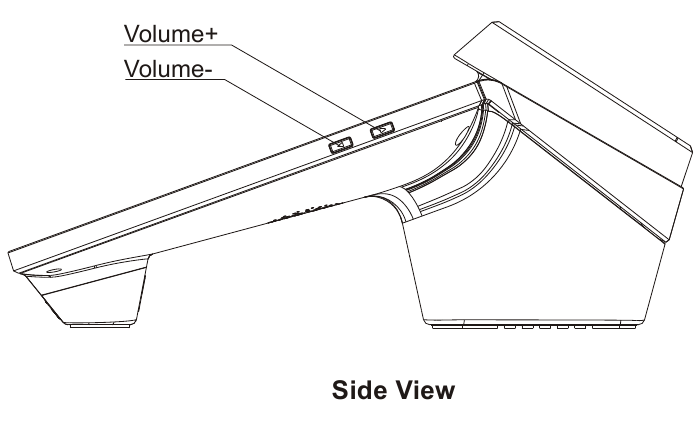

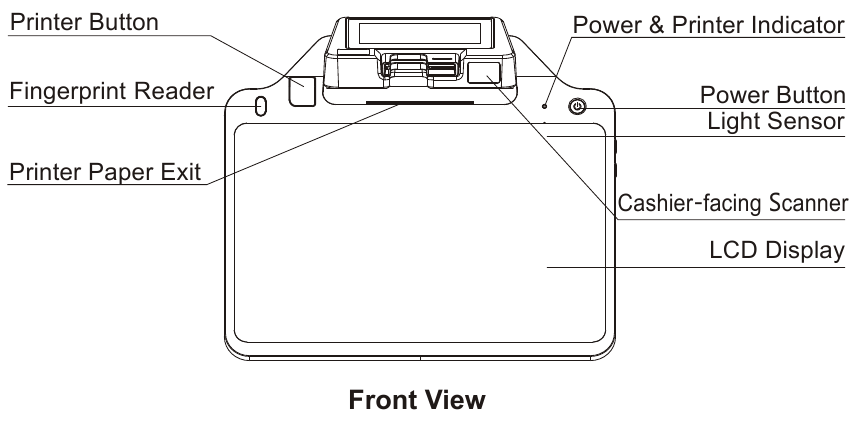

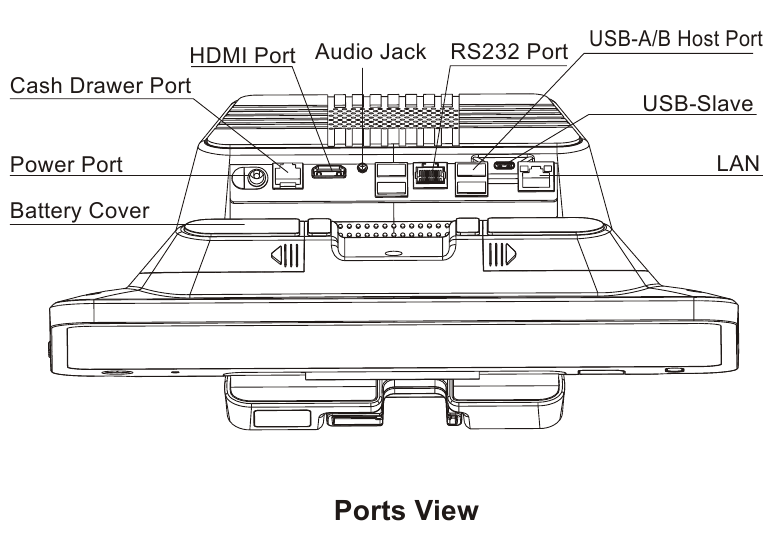

Naslednja vrata so dostopna na zadnji strani E700:
- Napajanje – Priključite napajalnik AC na E700
- Predal za denar – Vstavite kabel iz predala za denar, da se povežete z blagajno
- HDMI – Priključite na napravo HDMI
- Avdio priključek – Osebam z okvaro sluha omogoča priključitev pomožne naprave za poslušanje
- USB Host – Priključite napravo USB
- RS232 – Uporablja se za povezavo s serijsko napravo, kot je zunanja naprava POS
- USB-Slave – Povezan z računalnikom za lokalni prenos terminala
- LAN – Uporablja se za dvosmerne povezave Ethernet
Odprite zadnji pokrov, da dostopate do naslednjih vrat:
- Reža za kartico SD – Odprite pokrov kartice, odstranite baterijo in vstavite kartico v režo za kartico SD
- Reža za kartico SIM – Odprite pokrov kartice, odstranite baterijo in vstavite kartico SIM v režo za kartico SIM, da se povežete z omrežjem mobilnega operaterja.
Vklop/izklop
Vklop: Pritisnite in držite gumb za vklop tri sekunde, dokler se glavni zaslon ne prikaže normalno.
Izklop: Pritisnite in držite gumb za vklop tri sekunde, dokler se ne prikaže meni za izklop. Izberite Izklop (Power off). Terminal se izklopi po nekaj sekundah
Hibridni čitalnik kartic

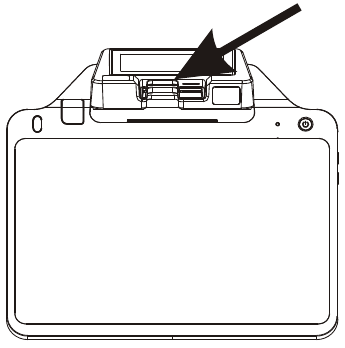

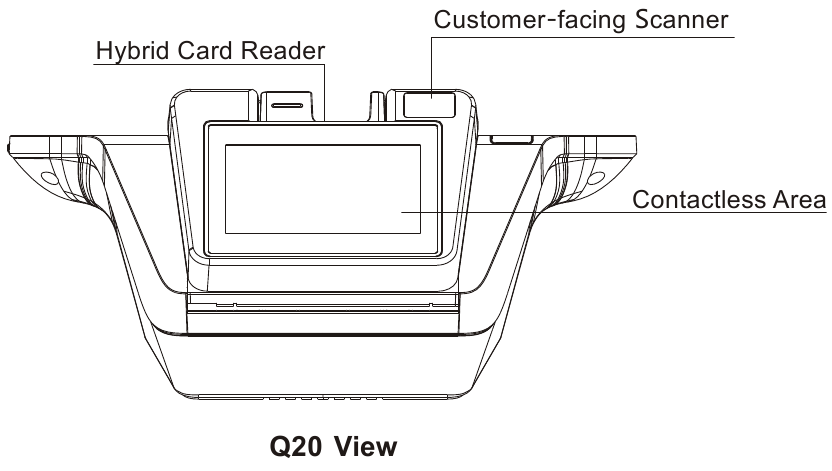

Q20 na strani E700, ki je obrnjena proti potrošniku, vključuje čitalnik, ki se lahko uporablja kot čitalnik magnetnega traku, EMV in NFC/brezkontaktnih kartic.
Čitalnik magnetnega traku
Vstavite kartico v režo za čitalnik, ki se nahaja na vrhu Q20. Terminal prebere informacije s kartice, ko je magnetni trak vstavljen v režo za kartico.
Čitalnik kartic EMV
Vstavite kartico s sprednjo stranjo obrnjeno proti vam in čipom navzdol v režo za kartico. Pustite kartico vstavljeno, dokler terminal ne pozove, da jo odstranite.
Čitalnik kartic NFC/brezkontaktnih kartic
Ko ste pozvani, se dotaknite kartice na zaslonu Q20. Terminal uporablja antensko napravo, ki zazna in pridobi informacije s kartice.
Specifikacije
| Operacijski sistem: | Android 7.1 |
| CPU: | Štirijedrni Cortex™-A53, 1,8 GHz |
| Pomnilnik: | 2 GB DDR+16 GB eMMC |
| Glavni zaslon: | 12,5 palca, ločljivost 1920x1080, kapacitivni zaslon na dotik |
| Tiskalnik: | 3" hitri termalni tiskalnik s samodejnim rezalnikom, tiskanje |
| hitrost 150 mm/s, širina papirja 80 mm, premer 80 mm | |
| Zvok: | Vgrajen zvočnik, podpora za izhod za slušalke |
| Kamera z oknom za skeniranje: | (pokritost 30 mm-120 mm) za skeniranje 1D/2D
|
| L-senzor (senzor ambientalne svetlobe): | Samodejno prilagaja svetlost osvetlitve ozadja glavnega zaslona |
| Brezžična komunikacija: | Podpira LAN, WIFI, Bluetooth, 4G |
| Periferna vrata: | Napajalna vrata x 1 Vrata USB A x 4 Vrata USB C x 1 HDMI x 1 LAN x 1 Predal za denar x 1 Serijska vrata x 1 Avdio priključek x 1 |
| Reža za kartico: | Reža za kartico SIM x 1 |
| Reža za kartico Micro SD x 1 | |
| Čitalnik magnetnih kartic: | Podpira sled 1/2/3. |
| Čitalnik kartic IC: | Ustreza standardu ISO7816, EMV2000 L1&L2, PBOC3.0 |
| Brezkontaktni čitalnik kartic: | Združljiv z ISO14443 Type A&B |
Nalaganje papirja v tiskalnik

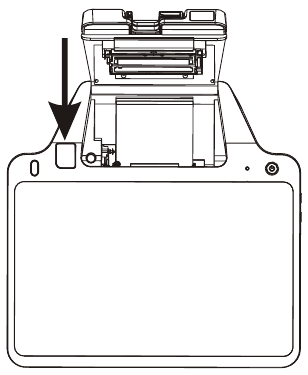

- Ko v tiskalniku zmanjka papirja, zasveti rumena lučka "Paper Out" (Zmanjkalo papirja). Pritisnite gumb na levi strani tiskalnika, da odprete pokrov.
![Nalaganje papirja v tiskalnik - 1. korak]( "PAX - E700 - Nalaganje papirja v tiskalnik - 1. korak")

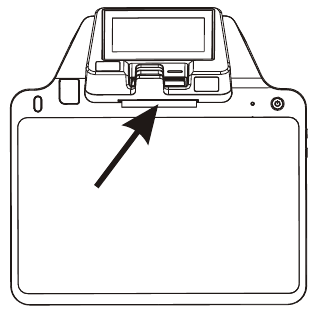

- Naložite papir v roli v predal za papir in potegnite konec papirja iz tiskalnika.
![Nalaganje papirja v tiskalnik - 2. korak]( "PAX - E700 - Nalaganje papirja v tiskalnik - 2. korak")

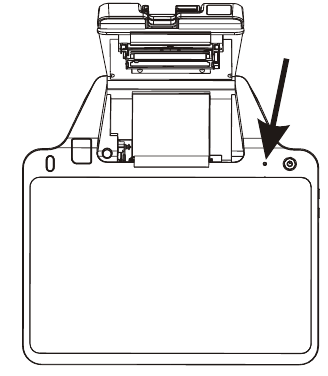

- Zaprite pokrov tiskalnika. Lučka Paper Out (Zmanjkalo papirja) se ugasne.
![Nalaganje papirja v tiskalnik - 3. korak]( "PAX - E700 - Nalaganje papirja v tiskalnik - 3. korak")
Nasveti za namestitev in uporabo
- Izogibajte se izpostavljanju naprave pretirano vročemu, vlažnemu, prašnemu ali močnemu elektromagnetnemu okolju.
- Ne vibrirajte, stresajte ali spuščajte naprave.
- Ne priključujte ali odklapljajte nobenega dela naprave, ko je vklopljena. To lahko povzroči poškodbe notranjega vezja.
- Za pomoč pri napravi se obrnite na tehnično podporo PAX.
Spremembe ali modifikacije, ki jih stranka, odgovorna za skladnost, ni izrecno odobrila, lahko razveljavijo uporabnikovo pooblastilo za upravljanje opreme. V domačem okolju lahko ta izdelek povzroči radijske motnje, v tem primeru bo morda treba, da uporabnik sprejme ustrezne ukrepe.
Ta dokument vam je na voljo samo za informativne namene. Vse funkcije in specifikacije se lahko spremenijo brez predhodnega obvestila. Ime PAX in logotip PAX sta registrirani blagovni znamki družbe PAX Technology Inc. Vse pravice pridržane.
Odgovorna stranka:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, ZDA
Služba za pomoč uporabnikom 1-877-859-0099
www.pax.us
Opomba: Prikazane slike izdelkov se lahko razlikujejo od dejanskega prejetega izdelka
