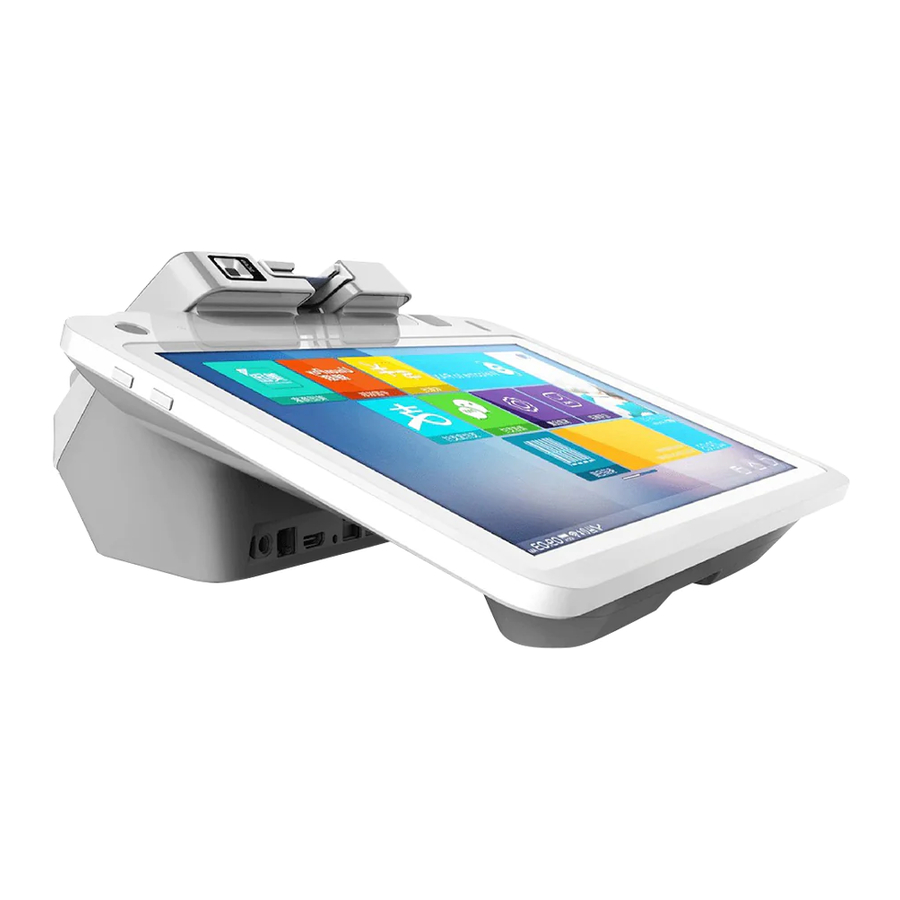

PAX E700 - Integrated Smart Terminal Tez sozlash bo'yicha qo'llanma
Tarkibni tekshirish ro'yxati
O'rashdan keyin komponentlarni tekshiring. Agar biron bir qismi yetishmasa, diler bilan bog'laning.
| Soni | Qism |
| 1 | E700 |
| 1 | AC quvvat adapteri |
| 1 | AC quvvat kabeli |
| 1 | Termal qog'oz rulosi |
| 1 | Tez sozlash bo'yicha qo'llanma |
Mahsulot tavsifi
Terminal portlari
Quyidagi portlar E700 orqa tomonida joylashgan:
- Quvvat – AC quvvat manbaini E700 ga ulang
- Pul qutisi – Pul qutisidan keladigan kabelni pul registriga ulash uchun kiriting
- HDMI – HDMI qurilmasiga ulang
- Audio Jek – Eshitish qobiliyati zaif odamlarga yordamchi eshitish qurilmasini ulash imkonini beradi
- USB Host – USB qurilmasini ulang
- RS232 – Tashqi POS qurilmasi kabi serial qurilmaga ulanish uchun ishlatiladi
- USB-Slave – Mahalliy terminalni yuklab olish uchun kompyuterga ulangan
- LAN – Ikki tomonlama Ethernet ulanishlari uchun ishlatiladi
Quyidagi portlarga kirish uchun orqa qopqoqni oching:
- SD karta uyasi – Karta qopqog'ini oching, batareyani chiqarib oling va kartani SD karta uyasiga joylashtiring
- SIM karta uyasi – Karta qopqog'ini oching, batareyani chiqarib oling va uyali aloqa operatori tarmog'iga ulanish uchun SIM kartani SIM karta uyasiga joylashtiring
Yoqish/o'chirish
Yoqish: Asosiy ekran normal ko'rsatilguncha quvvat tugmasini uch soniya bosib turing.
O'chirish: O'chirish menyusi paydo bo'lguncha quvvat tugmasini uch soniya bosib turing. O'chirishni tanlang (Power off). Terminal bir necha soniyadan so'ng o'chadi
Gibrid karta o'quvchi
E700 ning iste'molchiga qaragan tomonidagi Q20 magnit chiziqli, EMV va NFC/kontaktlarsiz karta o'quvchi sifatida ishlatilishi mumkin bo'lgan o'quvchini o'z ichiga oladi.
Magnit chiziqli o'quvchi
Kartani Q20 ning yuqori qismida joylashgan o'quvchi uyasiga joylashtiring. Terminal magnit chiziq karta uyasiga kiritilganda kartadagi ma'lumotlarni o'qiydi.
EMV karta o'quvchi
Kartani old tomoni sizga qarab va chipi pastga qarab karta uyasiga joylashtiring. Terminal kartani olib tashlashni so'raguncha kartani joyida qoldiring.
NFC/Kontaktlarsiz karta o'quvchi
So'ralganda kartani Q20 ekraniga tekkizing. Terminal kartadan ma'lumotlarni aniqlaydigan va oladigan antenna qurilmasidan foydalanadi.
Texnik xususiyatlar
| Operatsion tizim: | Android 7.1 |
| CPU: | To'rt yadroli Cortex™-A53,1.8GHz |
| Xotira: | 2GB DDR+16GB eMMC |
| Asosiy displey: | 12,5 dyuym, 1920x1080 o'lchamlari, sig'imli sensorli ekran |
| Printer: | Avtomatik kesuvchi bilan 3 dyuymli yuqori tezlikli termal printer, chop etish |
| tezligi 150mm/s, qog'oz kengligi 80mm, diametri 80mm | |
| Audio: | O'rnatilgan dinamik, naushnik chiqishini qo'llab-quvvatlash |
| Skanerlash oynasi bilan kamera: | 1D/2D skanerlash uchun (30mm-120mm qamrovi)
|
| L-Sensor (Atrof yorug'lik sensori): | Asosiy displeyning orqa yorug'ligini avtomatik ravishda sozlaydi |
| Simsiz aloqa: | LAN, WIFI, Bluetooth, 4G ni qo'llab-quvvatlaydi |
| Periferik portlar: | Quvvat porti x 1 USB A portlari x 4 USB C porti x 1 HDMI x 1 LAN x 1 Pul qutisi x 1 Serial port x 1 Audio jek x 1 |
| Karta uyasi: | SIM karta uyasi x 1 |
| Micro SD karta uyasi x 1 | |
| Magnit karta o'quvchi: | 1/2/3 trekni qo'llab-quvvatlaydi. |
| IC karta o'quvchi: | ISO7816, EMV2000 L1&L2, PBOC3.0 standartlariga mos keladi |
| Kontaktlarsiz karta o'quvchi: | ISO14443 A&B turi bilan mos keladi |
Printer qog'ozini yuklash
- Printerda qog'oz tugaganda, sariq "Qog'oz tugadi" indikatori yonadi. Qopqoqni ochish uchun printerning chap tomonidagi tugmani bosing.
![Printer qog'ozini yuklash - 1-qadam]( "PAX - E700 - Printer qog'ozini yuklash - 1-qadam")
- Qog'oz rulosini qog'oz bo'limiga yuklang va qog'ozning uchini printerdan chiqarib oling.
![Printer qog'ozini yuklash - 2-qadam]( "PAX - E700 - Printer qog'ozini yuklash - 2-qadam")
- Printer qopqog'ini yoping. Qog'oz tugadi indikatori o'chadi.
![Printer qog'ozini yuklash - 3-qadam]( "PAX - E700 - Printer qog'ozini yuklash - 3-qadam")
O'rnatish va foydalanish bo'yicha maslahatlar
- Qurilmani haddan tashqari issiq, nam, changli yoki kuchli elektromagnit muhitga ta'sir qilishdan saqlaning.
- Qurilmani tebratib, silkitmang yoki tushirib yubormang.
- Qurilma yoqilgan paytda uning biron bir qismini ulamang yoki uzmang. Bu ichki kontaktlarning zanjiriga zarar yetkazishi mumkin.
- Qurilma bilan bog'liq yordam uchun PAX texnik qo'llab-quvvatlash xizmatiga murojaat qiling.
Muvofiqlik uchun mas'ul bo'lgan tomon tomonidan aniq tasdiqlanmagan o'zgartirishlar yoki modifikatsiyalar foydalanuvchining uskunani ishlatish huquqini bekor qilishi mumkin. Mahalliy muhitda ushbu mahsulot radio shovqinini keltirib chiqarishi mumkin, bunda foydalanuvchidan tegishli choralarni ko'rish talab qilinishi mumkin.
Ushbu hujjat sizga faqat ma'lumot berish maqsadida taqdim etiladi. Barcha funksiyalar va texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin. PAX nomi va PAX logotipi PAX Technology Inc kompaniyasining ro'yxatdan o'tgan savdo belgilaridir. Barcha huquqlar himoyalangan.
Mas'ul tomon:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, USA
Yordam xizmati 1-877-859-0099
www.pax.us
Eslatma: Ko'rsatilgan mahsulot rasmlari olingan haqiqiy mahsulotdan farq qilishi mumkin
