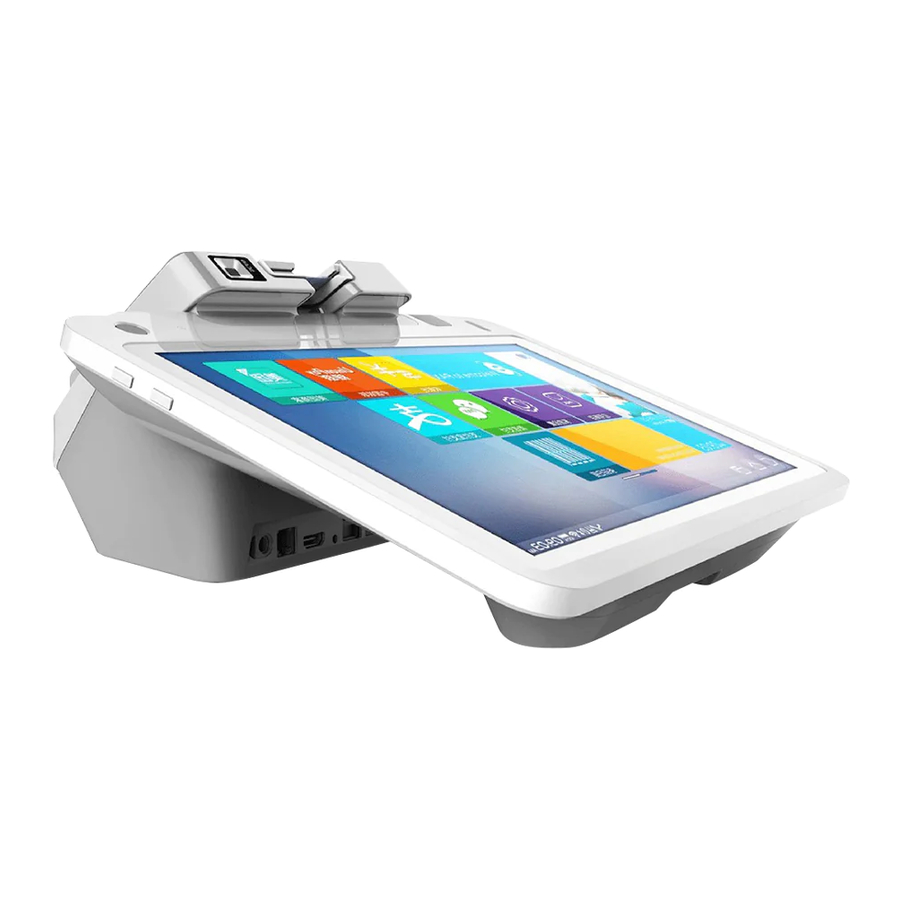

PAX E700 - Краткое руководство по настройке интегрированного смарт-терминала
Перечень содержимого
Пожалуйста, проверьте компоненты после распаковки. Если чего-то не хватает, обратитесь к дилеру.
| Кол-во | Деталь |
| 1 | E700 |
| 1 | AC Power Adapter (Адаптер питания переменного тока) |
| 1 | AC Power Cable (Кабель питания переменного тока) |
| 1 | Thermal Paper Roll (Рулон термобумаги) |
| 1 | Quick Setup Guide (Краткое руководство по настройке) |
Описание продукта
Порты терминала
На задней панели E700 доступны следующие порты:
- Power (Питание) – Подключите источник питания переменного тока к E700
- Cash Drawer (Денежный ящик) – Вставьте кабель от денежного ящика для подключения к кассе
- HDMI – Подключите к устройству HDMI
- Audio Jack (Аудиоразъем) – Позволяет людям с нарушениями слуха подключать вспомогательное устройство для прослушивания
- USB Host (USB-хост) – Подключите USB-устройство
- RS232 – Используется для подключения к последовательному устройству, такому как внешнее POS-устройство
- USB-Slave (USB-ведомый) – Подключается к ПК для локальной загрузки терминала
- LAN – Используется для двунаправленного Ethernet-соединения
Откройте заднюю крышку, чтобы получить доступ к следующим портам:
- SD Card Slot (Слот для SD-карты) – Откройте крышку карты, извлеките аккумулятор и вставьте карту в слот для SD-карты
- SIM Card Slot (Слот для SIM-карты) – Откройте крышку карты, извлеките аккумулятор и вставьте SIM карту в слот для SIM-карты для подключения к сети сотового оператора.
Включение/выключение питания
Включение: Нажмите и удерживайте кнопку питания в течение трех секунд, пока не отобразится главный экран.
Выключение: Нажмите и удерживайте кнопку питания в течение трех секунд, пока не отобразится меню выключения. Выберите "Power off" (Выключить). Терминал выключится через несколько секунд.
Гибридный считыватель карт
Q20 на стороне E700, обращенной к потребителю, включает в себя считыватель, который можно использовать как считыватель магнитной полосы, EMV и NFC/бесконтактных карт.
Считыватель магнитной полосы
Вставьте карту в слот считывателя, расположенный в верхней части Q20. Терминал считывает информацию с карты, когда магнитная полоса вставлена в слот для карты.
Считыватель EMV-карт
Вставьте карту лицевой стороной к себе и чипом вниз в слот для карты. Оставьте карту вставленной до тех пор, пока терминал не предложит извлечь карту.
Считыватель NFC/бесконтактных карт
При появлении запроса прикоснитесь картой к экрану Q20. Терминал использует антенное устройство, которое обнаруживает и извлекает информацию с карты.
Технические характеристики
| Операционная система: | Android 7.1 |
| CPU: | Четырехъядерный Cortex™-A53, 1,8 ГГц |
| Память: | 2 ГБ DDR+16 ГБ eMMC |
| Основной дисплей: | 12,5 дюйма, разрешение 1920x1080, емкостный сенсорный экран |
| Принтер: | 3-дюймовый высокоскоростной термопринтер с автоматическим резаком, печать |
| скорость 150 мм/с, ширина бумаги 80 мм, диаметр 80 мм | |
| Аудио: | Встроенный динамик, поддержка выхода на наушники |
| Камера с окном сканирования: | (охват 30 мм-120 мм) для сканирования 1D/2D
|
| L-Sensor (Датчик внешней освещенности): | Автоматически регулирует яркость подсветки основного дисплея |
| Беспроводная связь: | Поддерживает LAN, WIFI, Bluetooth, 4G |
| Периферийные порты: | Порт питания x 1 Порты USB A x 4 Порт USB C x 1 HDMI x 1 LAN x 1 Денежный ящик x 1 Последовательный порт x 1 Аудиоразъем x 1 |
| Слот для карты: | Слот для SIM-карты x 1 |
| Слот для карты Micro SD x 1 | |
| Считыватель магнитных карт: | Поддерживает дорожки 1/2/3. |
| Считыватель IC-карт: | Соответствует стандарту ISO7816, EMV2000 L1&L2, PBOC3.0 |
| Бесконтактный считыватель карт: | Совместим с ISO14443 Type A&B |
Загрузка бумаги в принтер
- Когда в принтере заканчивается бумага, загорается желтый индикатор "Paper Out" (Нет бумаги). Нажмите кнопку слева от принтера, чтобы открыть крышку.
![Загрузка бумаги в принтер - Шаг 1]( "PAX - E700 - Загрузка бумаги в принтер - Шаг 1")
- Загрузите рулон бумаги в отсек для бумаги и вытяните конец бумаги из принтера.
![Загрузка бумаги в принтер - Шаг 2]( "PAX - E700 - Загрузка бумаги в принтер - Шаг 2")
- Закройте крышку принтера. Индикатор "Paper Out" (Нет бумаги) гаснет.
![Загрузка бумаги в принтер - Шаг 3]( "PAX - E700 - Загрузка бумаги в принтер - Шаг 3")
Советы по установке и использованию
- Избегайте воздействия на устройство чрезмерно высокой температуры, влажности, пыли или сильного электромагнитного излучения.
- Не подвергайте устройство вибрации, тряске и не роняйте его.
- Не подключайте и не отключайте какие-либо части устройства, когда оно включено. Это может привести к повреждению внутренней цепи.
- Обратитесь в службу технической поддержки PAX для получения помощи с устройством.
Изменения или модификации, не одобренные в явной форме стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию оборудования. В бытовых условиях этот продукт может создавать радиопомехи, в этом случае от пользователя может потребоваться принятие адекватных мер.
Этот документ предоставляется вам только в информационных целях. Все функции и технические характеристики могут быть изменены без предварительного уведомления. Название PAX и логотип PAX являются зарегистрированными товарными знаками PAX Technology Inc. Все права защищены.
Ответственная сторона:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, USA
Help Desk (Служба поддержки) 1-877-859-0099
www.pax.us
Примечание: Показанные изображения продукта могут отличаться от фактического полученного продукта.
PAX TECHNOLOGY INC.
