PAX E700 - Mwongozo wa Haraka wa Usanidi wa Kituo Mahiri Kilichounganishwa

Yaliyomo

1 Orodha ya Yaliyomo
2 Maelezo ya Bidhaa
3 Bandari za Kituo
4 Washa/Zima
5 Kisoma Kadi Mseto
6 Vipimo
7 Pakia Karatasi ya Kichapishi
8 Vidokezo vya Usakinishaji na Matumizi
9 Marejeleo
10 Pakua mwongozo
11 Katika Lugha Nyingine

Orodha ya Yaliyomo

Tafadhali angalia vipengele baada ya kufungua. Ikiwa kuna yoyote haipo, tafadhali wasiliana na muuzaji.

Idadi	Sehemu
1	E700
1	Adapta ya Nguvu ya AC
1	Kebo ya Nguvu ya AC
1	Karatasi ya Mafuta
1	Mwongozo wa Haraka wa Usanidi

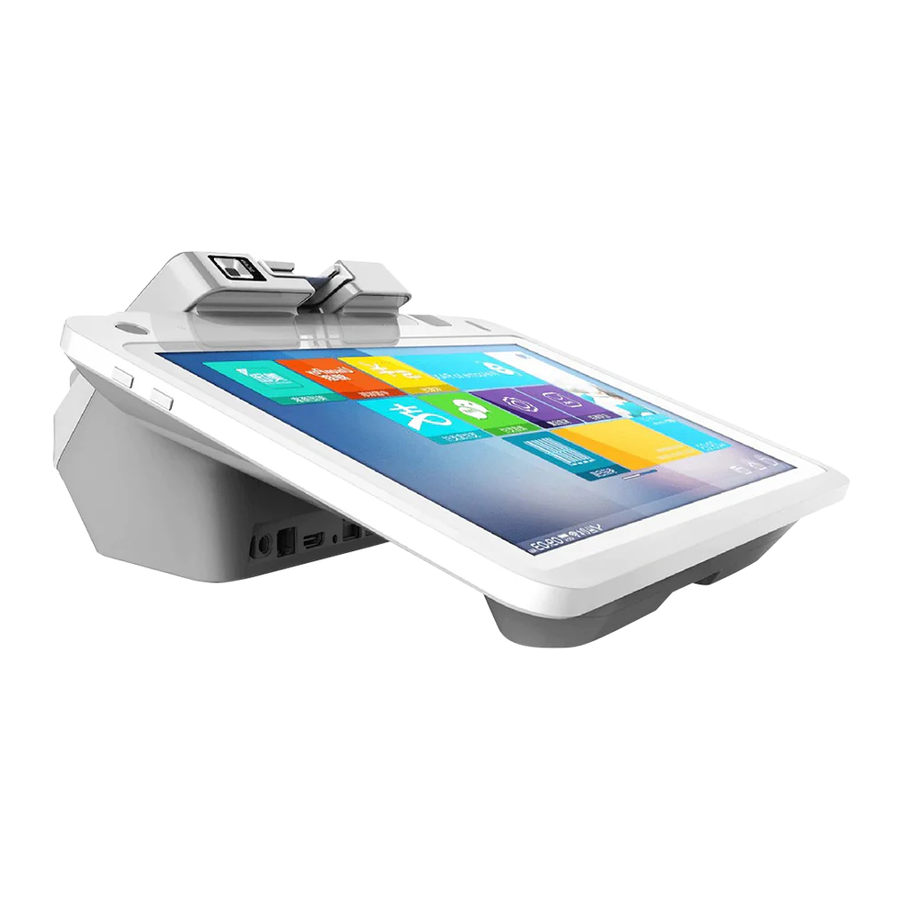

Maelezo ya Bidhaa

Bandari za Kituo

Bandari zifuatazo zinapatikana nyuma ya E700:

Nguvu – Unganisha usambazaji wa nguvu ya AC kwa E700
Droo ya Pesa – Ingiza kebo kutoka kwa droo ya pesa ili kuunganisha na pesa rejista
HDMI – Unganisha kwenye kifaa cha HDMI
Jeki ya Sauti – Inaruhusu wasiojiweza kusikia kuunganisha usikilizaji saidizi kifaa
Mwenyeji wa USB – Unganisha kifaa cha USB
RS232 – Inatumika kuunganisha kwenye kifaa cha serial kama vile kifaa cha nje cha POS
Mtumwa wa USB – Imeunganishwa kwa PC kwa upakuaji wa kituo cha ndani
LAN – Inatumika kwa miunganisho ya pande mbili ya Ethaneti

Fungua kifuniko cha nyuma ili kufikia bandari zifuatazo:

Nafasi ya Kadi ya SD – Fungua kifuniko cha kadi, ondoa betri na uingize kadi kwenye nafasi ya kadi ya SD
Nafasi ya Kadi ya SIM – Fungua kifuniko cha kadi, ondoa betri na uingize SIM kadi kwenye nafasi ya SIM ili kuunganisha kwenye mtandao wa mtoa huduma wa simu.

Washa/Zima

Washa: Bonyeza na ushikilie kitufe cha Nguvu kwa sekunde tatu hadi skrini kuu ionyeshe kawaida.
Zima: Bonyeza na ushikilie kitufe cha Nguvu kwa sekunde tatu hadi menyu ya kuzima ionyeshe. Chagua Zima (Power off). Kituo huzima baada ya sekunde chache

Kisoma Kadi Mseto

Q20 upande wa mteja wa E700 inajumuisha kisoma ambacho kinaweza kutumika kama Ukanda wa Sumaku, EMV, na kisoma kadi cha NFC/Bila Mawasiliano.

Kisoma Ukanda wa Sumaku
Ingiza kadi kwenye nafasi ya kisoma iliyo juu ya Q20. Kituo husoma habari kutoka kwa kadi wakati ukanda wa sumaku unaingizwa kwenye nafasi ya kadi.
Kisoma Kadi ya EMV
Ingiza kadi huku upande wa mbele ukiwa unakutazama na chipu chini kwenye nafasi ya kadi. Acha kadi iingizwe hadi kituo kiombe kuondoa kadi.
Kisoma Kadi cha NFC/Bila Mawasiliano
Gusa kadi kwenye skrini ya Q20 inapoombwa. Kituo hutumia kifaa cha antena ambacho hugundua na kurejesha habari kutoka kwa kadi.

Vipimo

Mfumo wa Uendeshaji:	Android 7.1
CPU:	Quad-core Cortex™-A53,1.8GHz
Kumbukumbu:	2GB DDR+16GB eMMC
Onyesho Kuu:	inchi 12.5, azimio la 1920x1080, skrini ya kugusa ya capacitive
Kichapishi:	Kichapishi cha mafuta cha kasi ya juu cha 3" na kikataji kiotomatiki, uchapishaji
	kasi 150mm/s, upana wa karatasi 80mm, kipenyo 80mm
Sauti:	Spika iliyojengwa ndani, inasaidia pato la vipokea sauti vinavyobanwa kichwani
Kamera yenye dirisha la kuchanganua:	(chanjo ya 30mm-120mm) kwa uchanganuzi wa 1D/2D Kamera ya mbele iliyowekwa umakini na pikseli mega 0.3 (inakabiliwa na mtunza fedha) Kamera ya nyuma iliyowekwa umakini na pikseli mega 2 (inakabiliwa na mteja)
L-Sensor (Sensor ya Mwanga wa Mazingira):	Hurekebisha kiotomatiki mwangaza wa nyuma wa onyesho kuu
Mawasiliano ya Wireless:	Inasaidia LAN, WIFI, Bluetooth, 4G
Bandari za Pembeni:	Bandari ya nguvu x 1 Bandari za USB A x 4 Bandari ya USB C x 1 HDMI x 1 LAN x 1 Droo ya pesa x 1 Bandari ya serial x 1 Jeki ya sauti x 1
Nafasi ya Kadi:	Nafasi ya kadi ya SIM x 1
Nafasi ya Kadi:	Nafasi ya kadi ndogo ya SD x 1
Kisoma Kadi ya Sumaku:	Inasaidia wimbo 1/2/3.
Kisoma Kadi ya IC:	Inalingana na kiwango cha ISO7816, EMV2000 L1&L2, PBOC3.0
Kisoma Kadi Bila Mawasiliano:	Inaoana na ISO14443 Aina A&B

Pakia Karatasi ya Kichapishi

Wakati kichapishi kimeishiwa na karatasi, taa ya njano ya "Karatasi Imeisha" huwaka. Bonyeza kitufe upande wa kushoto wa kichapishi ili kufungua kifuniko.
Pakia karatasi kwenye karatasi chumba na uongeze mwisho wa karatasi nje ya kichapishi.
Funga kifuniko cha kichapishi. Karatasi Taa ya kiashiria cha nje huzima.

Vidokezo vya Usakinishaji na Matumizi

Epuka kuweka kifaa kwenye mazingira ya joto kali, unyevu, vumbi, au nguvu ya sumaku.
Usitetemeshe, kutikisa, au kuangusha kifaa.
Usichomeke au kuchomoa sehemu yoyote ya kifaa wakati kimewashwa. Hii inaweza kusababisha uharibifu kwa mzunguko wa ndani.
Tafadhali wasiliana na usaidizi wa kiufundi wa PAX kwa usaidizi kuhusu kifaa.

Mabadiliko au marekebisho ambayo hayajaidhinishwa waziwazi na mhusika anayehusika na utiifu yanaweza kubatilisha mamlaka ya mtumiaji ya kuendesha kifaa. Katika mazingira ya nyumbani, bidhaa hii inaweza kusababisha usumbufu wa redio ambapo mtumiaji anaweza kuhitajika kuchukua hatua za kutosha.

Hati hii inakutolewa kwa madhumuni ya habari tu. Vipengele na vipimo vyote vinaweza kubadilika bila taarifa. Jina la PAX na nembo ya PAX ni alama za biashara zilizosajiliwa za PAX Technology Inc. Haki zote zimehifadhiwa.

Mhusika Anayehusika:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, USA
Dawati la Usaidizi 1-877-859-0099
www.pax.us

Kumbuka: Picha za bidhaa zilizoonyeshwa zinaweza kuwa tofauti na bidhaa halisi iliyopokelewa
PAX TECHNOLOGY INC.
