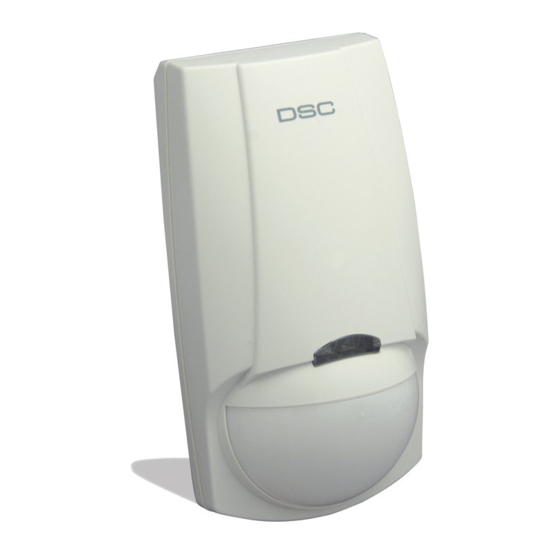

DSC LC-103-PIMSK, LC-123-PIMSK - Қос технологиялы қозғалыс датчигінің нұсқаулығы

ЖАЛПЫ ШОЛУ

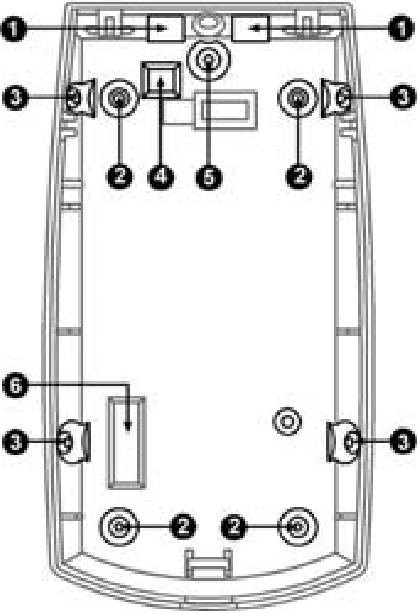

1-сурет Knockout тесіктері

LC-L1ST керек-жарақ кронштейнін орнату - Қабырғаға орнату кронштейні (төбеге орнатуға болады)

Детектор бүкіл қозғалыс жылдамдығының жиілік спектрі арқылы қоршаған орта жағдайларын талдауды қамтамасыз етеді, бұл бұзушыларға назар аударуға және жалған дабылдардың қоршаған орта факторларын жоюға мүмкіндік береді. Спектрлік талдау детектордың VLSI негізіндегі электроникасына енгізілген, бұл жоғары сенімділік пен ақаусыз жұмысты қамтамасыз етеді. Бірегей функция-маскаға қарсы-детекторды қажетсіз жақындаудан және 0,8 м және одан жақын қашықтықтан басталатын кез келген маскалаудан қорғауға кепілдік береді.

LC-103-PIMSK / LC-123-PIMSK біріктірілген технология (PIR & микротолқынды пеш) болғандықтан, дабыл сигналының релесінің іске қосылуы тек екі сенсордан (PIR & MW) сигналдар бір уақытта болған кезде ғана орын алады. Тиімді анықтау диапазоны - үлгілердің (PIR & MW) қиылысатын диапазоны. GAIN потенциометрін реттеу MW сигналының қарқындылығын өзгертеді, осылайша тиімді үлгі масштабталады. Бұл орнату нұсқаулығы басқару панелінің орнату нұсқаулығымен бірге қолданылуы керек.

ТИПТІК ОРНАТУ

Орнату орнын таңдаңыз
Бұзушыны ұстап алу ықтималдығы жоғары жерді таңдаңыз. (Біздің ұсынысымыз - бұрыштық орнату). Анықтау үлгісін қараңыз (3-сурет). Төрт элементті жоғары сапалы сенсор сәулені кесіп өтетін қозғалысты анықтайды; ол детекторға қарай қозғалысты анықтауда сәл аз сезімтал.

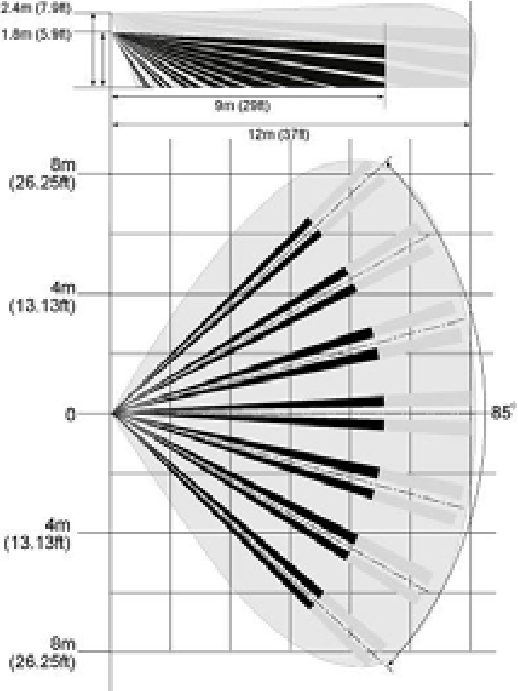

3-сурет Линза үлгісі

Келесі орындардан аулақ болыңыз:

• Тікелей күн сәулесіне қараған жер.
• Температурасы тез өзгеруі мүмкін аймақтарға қараған жер.
• Ауа өткізгіштері немесе айтарлықтай ауа ағындары бар аймақтар. LC-103-PIMSK / LC-123-PIMSK тұрақты және тұрақты ортамен қамтамасыз етілгенде жақсырақ жұмыс істейді.

Бұл детекторды ластану дәрежесі ең көбі 2 және асқын кернеулер санаты II, ҚАУІПТІ ЕМЕС ОРЫНДАР, тек үй ішінде ғана қамтамасыз ететін ортада орнату және пайдалану керек. Детекторды тек қызмет көрсетуші адамдар орнатуға арналған.

ЕСКЕРТПЕ: Маскаға қарсы анықтау шығысы кемінде 30 секундқа ашылады және бастапқы 30 секундтық кезеңнен кейін PIR-ден сигнал алынған жағдайда ғана жабылады.

ДЕТЕКТОРДЫ ОРНАТУ

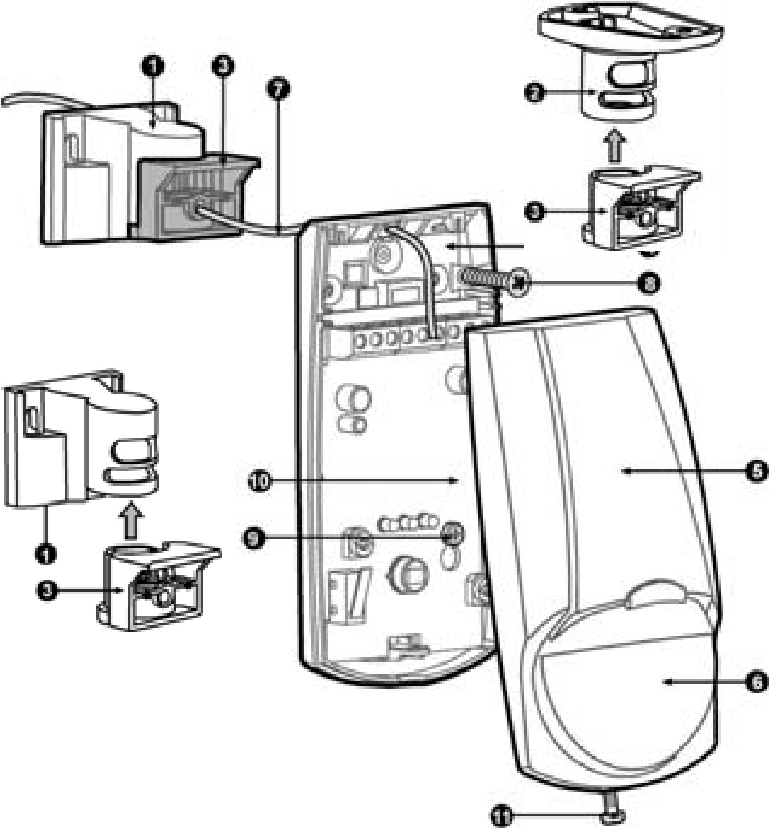

2-сурет Детекторды орнату

1. Бекіту бұрандасын бұрап (2-11-сурет) және алдыңғы қақпақты ақырын көтеріп, алдыңғы қақпақты алыңыз. (2-5-сурет)
2. Платада орналасқан бекіту бұрандасын бұрап, компьютерлік платаны алыңыз.(2-9-сурет)
3. Дұрыс орнату үшін қажетті тесіктерді сындырыңыз (1–2-сурет - тегіс орнату үшін немесе 1-3-сурет - бұрыштық орнату үшін). 4 дана 3x30мм бұранда түрін пайдаланыңыз.
4. Төменгі негіздегі дөңгелек және тік бұрышты ойықтар (1-1-сурет, 1-4-сурет) сым кіруге арналған knockout тесіктері болып табылады.
5. Детектордың негізін қабырғаға немесе бұрышқа орнатыңыз.
6. Қосымша LC-L1ST керек-жарағы кронштейнін орнату үшін кронштейн бұрандасы үшін 1-6-суреттегі тесікті ашыңыз және кронштейннің қабырға адаптерін (2-1&3-сурет) немесе кронштейннің төбелік адаптерін (2-2&3-сурет) орнатыңыз.
7. Бекіту бұрандасын толығымен қатайтып, компьютерлік платаны қайта орнатыңыз.
8. Сымды терминал блогына қосыңыз.(4-сурет)
9. Қақпақты тиісті жабу түйреуіштеріне қайта салып, бекіту бұрандасын бұрап, қақпақты ауыстырыңыз.

Артқы бұзу құрастырылған болса (1-6-сурет), кронштейн опциясы жоқ және детекторды тек тегіс орнатуда ғана орнату керек

ДЕТЕКТОРДЫ ОРНАТУ

Терминал блогының қосылымдары (4-суретті қараңыз)

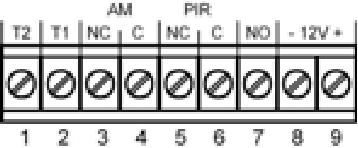

4-сурет Терминал блогы

1 және 2 терминалдары - "T1, T2" (TAMPER) деп белгіленген Бұл терминалдарды басқару блогындағы 24 сағаттық қалыпты жабық қорғаныс аймағына қосыңыз. Егер детектордың алдыңғы қақпағы ашылса, басқару блогына дереу дабыл сигналы жіберіледі.

3 және 4 терминалдары - "AM: NC, C" деп белгіленген Бұл AntiMask анықтау дабылының шығыс релесі.

5 терминал "NC" деп белгіленген - Бұл ALARM релесінің NC (қалыпты жабық) шығысы. (Бұл контакт LC-103-PIMSK және LC-123-PIMSK жүйелерінде жұмыс істейді)

6 терминал "C" деп белгіленген - Бұл ALARM релесінің COMMON шығысы.

7 терминал "NO" деп белгіленген - Бұл ALARM релесінің NO (қалыпты ашық) шығысы (Бұл контакт LC-123-PIMSK жүйесінде ғана жұмыс істейді).

8 терминал - " - " (GND) деп белгіленген Басқару панелінің теріс кернеу шығысына немесе жерге қосыңыз.

9 терминал - " + " (+12V) деп белгіленген 9,6-16VDC көзінің оң кернеу шығысына қосыңыз. Тек тізімделген қуатпен шектелген көзді пайдаланыңыз.

Ескертпе: Детектор тізімделген үйлесімді басқару блогынан немесе қуат көзінен кемінде 4 сағат күту режиміндегі қуатпен қамтамасыз етілуі керек.

ДЕТЕКТОРДЫ ОРНАТУ

(Dipswitch 5-2-сурет)

LED ҚОСУ / ӨШІРУ

1 қосқыш. "LED" параметрін орнату үшін пайдаланылады

Жоғары позиция "ON" (ҚОСУ) - LED ENABLE (LED ҚОСУ) Детектор дабыл күйінде болғанда ҚЫЗЫЛ LED іске қосылады. (Зауыттық параметрлер)

Төмен позиция "OFF" (ӨШІРУ) - LED DISABLE (LED ӨШІРУ) LED өшірілген.

ЕСКЕРТПЕ: "LED" қосқышының күйі реленің жұмысына әсер етпейді. Бөтен адам анықталған кезде, дабыл релесі 2 секунд ішінде дабыл күйіне ауысады. AM дабыл күйінде барлық 3 LED бірге жыпылықтайды, LED қосқышының күйіне қарамастан.

МАСКАҒА ҚАРСЫ ФУНКЦИЯ

2 қосқыш. "AM" параметрін орнату үшін пайдаланылады - Маскаға қарсы функция

Жоғары позиция "ON" (ҚОСУ) - детекторды 0,4 м және одан жақын жерден маскалаудан қорғау. (Зауыттық параметрлер)

Төмен позиция "OFF" (ӨШІРУ) - детекторды 0,8 м және одан жақын жерден маскалаудан қорғау.

PIR СЕЗІМТАЛДЫҒЫН РЕТТЕУ

3 қосқыш. "PIR" параметрін орнату үшін пайдаланылады - қоршаған ортаға сәйкес PIR сезімталдығын басқаруды қамтамасыз етеді.

Жоғары позиция "ON" (ҚОСУ) - (Импульс=1) - Тұрақты орталар үшін жоғары сезімталдық. (Зауыттық параметр)

Төмен позиция "OFF" (ӨШІРУ) позициясы - (Импульс=Авто) - Қатал орталар үшін төмен сезімталдық. ULC орнатулары үшін осы позицияны пайдаланыңыз

ҮЙ ЖАНУАРЛАРЫНЫҢ ИММУНИТЕТІН ОРНАТУ

4 қосқыш. "PET" 15кг-25кг (33lbs-55lbs) параметрлері үшін пайдаланылады

Жоғары позиция "ON" (ҚОСУ) - Салмағы 15 кг-ға (33lbs) дейінгі жануарға иммунитет

Төмен позиция "OFF" (ӨШІРУ) - Салмағы 25 кг-ға (55lbs) дейінгі жануарға иммунитет (Зауыттық параметрлер)

Ескертпе: Үй жануарларының иммунитеті мүмкіндігін UL сынамадан өткізбеген.

ЕСКЕРТПЕ: Жаңа параметрлер күшіне енуі үшін детекторды қуатты уақытша алып тастау арқылы қайта іске қосу керек.

ДИАПАЗОНДЫ КАЛИБРЛЕУ

(5.1 және 5.4-сурет)

"MW" потенциометрі MW анықтау диапазонын минимум мен максимум арасында реттейді (зауыттық параметр Ортаңғы позицияға орнатылған).

"PIR" потенциометрі анықтау диапазонын минимум мен максимум арасында реттейді (зауыттық параметр Ортаңғы позицияға орнатылған).

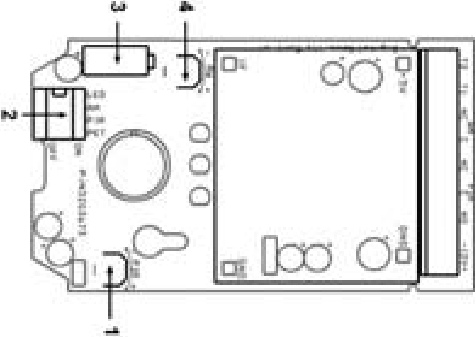

5-сурет PCB орналасуы
Ескертпе: 3-суретте көрсетілгендей жабынның максималды ауданына қол жеткізу үшін "MW" және "PIR" горшоктарын Максималды позицияларға реттеу қажет болуы мүмкін.

ЕСКЕРТПЕ: 3-суретте көрсетілгендей жабынның максималды ауданына қол жеткізу үшін "MW" және "PIR" потенциометрін Максималды позицияларға реттеу қажет болуы мүмкін.

Жабын ауданы: 50 ft x 50 ft (минималды сезімталдық) және 60 ft x 50 ft (максималды сезімталдық)
ULC орнатулары үшін MIN және MID позициялары арасындағы сезімталдық параметрлерін және PIR импульсінің санын AUTO күйіне орнатыңыз. (DIP 3 ӨШІРУЛІ)

СЫМ ӨЛШЕМІНЕ ҚОЙЫЛАТЫН ТАЛАПТАР

#22 AWG (0,5 мм) немесе диаметрі үлкенірек сымдарды пайдаланыңыз. Детектор мен басқару панелі арасындағы сымның қажетті калибрін (диаметрін) және ұзындығын анықтау үшін келесі кестені пайдаланыңыз.

ЖАЯУ ТЕСТІЛЕУ

Орнатқаннан кейін құрылғы дұрыс жұмыс істеуін тексеру үшін мұқият тексерілуі керек. Соңғы пайдаланушыға апта сайын жаяу тестілеуді қалай орындау керектігі туралы нұсқау берілуі керек.

Детектордың орнатылғанына көз жеткізіңіз: Импульс=1, LED=ON және қорғалған аймақ барлық адамдардан тазартылған. Жабын қажет аймақтың барлығында қозғалыс жасаңыз, PIR анықтау үшін жасыл LED-ді және MW анықтау үшін сары LED-ді бақылаңыз. Егер жабын толық болмаса, Диапазонды қайта реттеңіз немесе детектордың орнын ауыстырыңыз.

Жабын қажет болғаннан кейін, дабыл LED өшірілуі мүмкін.

Орналастыру мәселелерін шешу үшін қосымша LC-L1ST қабырғаға орнату / төбеге орнату кронштейндерін пайдаланыңыз.

Кронштейндер детекторды көлденеңінен орналастыруға мүмкіндік береді.

Ескертпе: UL орнатулары үшін детектор жыл сайын тексерілуі керек.

ТЕХНИКАЛЫҚ СИПАТТАМА

ЕСКЕРТПЕ: Бұл жабдық FCC ережелерінің 15-бөлігіне сәйкес B класындағы сандық құрылғының шектеулеріне сәйкес келетіні анықталды. Бұл шектеулер тұрғын үй қондырғысындағы зиянды кедергілерден ақылға қонымды қорғауды қамтамасыз етуге арналған. Бұл жабдық радиожиілік энергиясын шығарады және пайдаланады және нұсқауларға сәйкес орнатылмаса және пайдаланылмаса, радиобайланысқа зиянды кедергілерді тудыруы мүмкін. Дегенмен, нақты қондырғыда кедергі болмайтынына кепілдік жоқ. Егер бұл жабдық радио немесе теледидар қабылдауына зиянды кедергілерді тудырса, оны жабдықты өшіру және қосу арқылы анықтауға болады, пайдаланушыға келесі шаралардың бірімен немесе бірнешеуімен кедергіні түзетуге тырысу ұсынылады:

• Қабылдағыш антеннаның бағытын өзгертіңіз немесе орнын ауыстырыңыз.
• Жабдық пен қабылдағыш арасындағы аралықты арттырыңыз.
• Жабдықты қабылдағыш қосылған тізбектен өзгеше тізбектегі розеткаға қосыңыз.
• Көмек алу үшін дилерге немесе тәжірибелі радио/теледидар технигіне хабарласыңыз.
