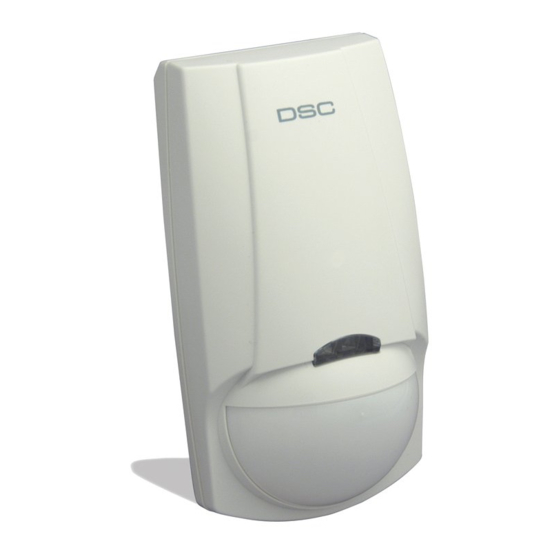

DSC LC-103-PIMSK, LC-123-PIMSK - Manuali i Sensorit të Lëvizjes Dual-Tech

PËRMBLEDHJE

Fig. 1 Vrimat e shpimit

Instalimi i kllapës së aksesorit LC-L1ST - Kllapë montimi në mur (montimi në tavan i disponueshëm)

Detektori ofron një analizë të kushteve mjedisore nëpërmjet të gjithë spektrit të frekuencës së shpejtësisë së lëvizjes, duke lejuar fokusimin te personat e paautorizuar dhe duke eliminuar faktorët mjedisorë të alarmeve të rreme. Analiza e spektrit është e ngulitur në elektronikën e bazuar në VLSI të detektorit duke siguruar besueshmëri të lartë dhe funksionim pa probleme. Funksioni unik - anti-maskë - garanton mbrojtjen e detektorit nga afrimi i padëshirueshëm dhe çdo lloj maskimi duke filluar nga distanca 0.8m dhe më afër.

Duke qenë se LC-103-PIMSK / LC-123-PIMSK është një teknologji e kombinuar (PIR & mikrovalë), aktivizimi i stafetës së sinjalit të alarmit ndodh vetëm kur sinjalet nga të dy sensorët (PIR & MW) janë të pranishëm në të njëjtën kohë. Gama efektive e zbulimit është gama e së cilës modelet (PIR & MW) kryqëzohen. Rregullimi i potenciometrit GAIN ndryshon intensitetin e sinjalit MW në mënyrë që modeli efektiv të shkallëzohet. Ky Manual Instalimi do të përdoret së bashku me Manualin e Instalimit të Panelit të Kontrollit.

INSTALIMI TIPIK

Zgjidhni vendndodhjen e montimit
Zgjidhni një vendndodhje që ka më shumë gjasa të presë një person të paautorizuar. (Rekomandimi ynë është një instalim në cep). Shihni modelin e zbulimit (Fig.3). Sensori me katër elementë me cilësi të lartë zbulon lëvizjen që kalon rrezen; është pak më pak i ndjeshëm në zbulimin e lëvizjes drejt detektorit.

Fig. 3 Modeli i lentës

Shmangni vendndodhjet e mëposhtme:

• Duke u përballur me rrezet e diellit direkte.
• Duke u përballur me zona që mund të ndryshojnë temperaturën me shpejtësi.
• Zona ku ka kanale ajri ose rrjedha të konsiderueshme ajri. LC-103-PIMSK / LC-123-PIMSK funksionojnë më mirë kur sigurohen me një mjedis të qëndrueshëm dhe të pandryshueshëm.

Ky detektor do të instalohet dhe përdoret brenda një mjedisi që siguron shkallën e ndotjes maksimumi 2 dhe kategoria e mbitensionit II, VENDNDODHJE JO TË RREZIKSHME, vetëm brenda. Detektori është projektuar të instalohet vetëm nga persona të shërbimit.

SHËNIM: Dalja e zbulimit anti-maskë do të hapet për një minimum prej 30 sekondash dhe do të mbyllet vetëm nëse merret një sinjal nga PIR pas periudhës fillestare prej 30 sekondash.

MONTIMI I DETEKTORIT

Fig. 2 Instalimi i detektorit

1. Hiqeni kapakun e përparmë duke hequr vidën mbajtëse (Fig. 2-11) dhe ngrijeni butësisht kapakun e përparmë. (Fig. 2-5)
2. Hiqeni pllakën PC duke hequr vidën mbajtëse që ndodhet në pllakë. (Fig. 2-9)
3. Shpërndani vrimat e dëshiruara për instalim të duhur (Fig. 1–2 për montim të sheshtë ose Fig. 1-3 për montim në cep) Përdorni 4 vida të tipit 3x30mm.
4. Hyrjet rrethore dhe drejtkëndëshe në bazën e poshtme (Fig. 1-1, Fig. 1-4) janë vrimat e shpimit për hyrjen e telit.
5. Montoni bazën e detektorit në mur ose në cep.
6. Për instalimin opsional të kllapës së aksesorit LC-L1ST hapni vrimën Fig. 1-6 për vidën e kllapës dhe instaloni përshtatësin e murit të kllapës (Fig. 2-1&3) ose përshtatësin e tavanit të kllapës (Fig. 2-2&3)
7. Riinstaloni pllakën PC duke shtrënguar plotësisht vidën mbajtëse.
8. Lidhni telin me bllokun e terminalit. (Fig. 4)
9. Zëvendësoni kapakun duke e futur përsëri në kunjat e mbylljes përkatëse dhe vidhosni vidën mbajtëse.

Nëse mbulesa e pasme është e montuar (Fig.1-6) nuk ka asnjë opsion kllapash dhe detektori duhet të instalohet vetëm në montim të sheshtë

INSTALIMI I DETEKTORIT

Lidhjet e bllokut të terminalit (Shih Fig. 4)

Fig. 4 Blloku i terminalit

Terminalet 1 & 2 - Të shënuara "T1, T2" (TAMPER) Lidhni këto terminale me një zonë mbrojtëse normalisht të mbyllur 24-orëshe në njësinë e kontrollit. Nëse kapaku i përparmë i detektorit hapet, një sinjal alarmi i menjëhershëm do t'i dërgohet njësisë së kontrollit.

Terminalet 3 & 4 - Të shënuara "AM: NC, C" Kjo është stafeta e daljes së alarmit të zbulimit AntiMask.

Terminali 5 i shënuar "NC" - Kjo është dalja NC (Normalisht e Mbyllur) e stafetës ALARM. (Ky kontakt është funksional në LC-103-PIMSK dhe LC-123-PIMSK)

Terminali 6 i shënuar "C" - Kjo është dalja COMMON e stafetës ALARM.

Terminali 7 i shënuar "NO" - Kjo është NO (Normalisht e Hapur) e stafetës ALARM (Ky kontakt është funksional vetëm në LC-123-PIMSK).

Terminali 8 - I shënuar " - " (GND) Lidhni me daljen e tensionit negativ ose tokëzimin e panelit të kontrollit.

Terminali 9 - I shënuar " + " (+12V) Lidhni me një dalje tensioni pozitiv të burimit 9.6-16VDC. Përdorni vetëm një burim të kufizuar energjie të listuar.

Shënim: Detektori do të sigurohet me minimum 4 orë energji gatishmërie nga një njësi kontrolli ose furnizim me energji të listuar të pajtueshëm.

KONFIGURIMI I DETEKTORIT

(Dipswitch Fig.5-2)

AKTIVIZIMI / ÇAKTIVIZIMI I LED

Çelësi 1. Përdoret për vendosjen e "LED"

Pozicioni lart "ON" (NDEZUR) - AKTIVIZIMI I LED LED-i i KUQ do të aktivizohet kur detektori është në gjendje alarmi. (Cilësimet e fabrikës)

Pozicioni poshtë "OFF" (FIKUR) - ÇAKTIVIZIMI I LED LED-ët janë të çaktivizuar.

SHËNIM: Gjendja e çelësit "LED" - nuk ndikon në funksionimin e stafetës. Kur zbulohet një ndërhyrje, stafeta e alarmit do të kalojë në gjendje alarmi për 2 sekonda. Në gjendje alarmi AM të gjithë 3 LED-ët pulsojnë së bashku pavarësisht nga pozicioni i çelësit LED.

FUNKSIONI ANTI MASKË

Çelësi 2. Përdoret për vendosjen e "AM" - Funksioni Anti Maskë

Pozicioni lart "ON" (NDEZUR) - mbrojtje kundër maskimit të detektorit nga 0.4m dhe më afër. (Cilësimet e fabrikës)

Pozicioni poshtë "OFF" (FIKUR) - mbrojtje kundër maskimit të detektorit nga 0.8m dhe më afër.

RREGULLIMI I NDRJESHËMËRISË PIR

Çelësi 3. Përdoret për vendosjen e "PIR" - siguron kontrollin e ndjeshmërisë së PIR sipas mjedisit.

Pozicioni lart "ON" (NDEZUR) - (Impuls=1) - Ndjeshmëri e lartë për mjedise të qëndrueshme. (Cilësimi i fabrikës)

Pozicioni poshtë "OFF" (FIKUR) - Pozicioni - (Impuls=Auto) - Ndjeshmëri e ulët për mjedise të vështira. Për instalimet ULC përdorni këtë pozicion

VENDOSJA E IMUNITETIT NDAJ KAFSHËVE SHTËPIAKE

Çelësi 4. Përdoret për vendosjet "PET" 15kg-25kg(33lbs-55lbs)

Pozicioni lart "ON" (NDEZUR) - Imunitet ndaj një kafshe deri në 15 kg (33lbs)

Pozicioni poshtë "OFF" (FIKUR) - Imunitet ndaj një kafshe deri në 25 kg (55lbs) (Cilësimet e fabrikës)

Shënim: Tipari i imunitetit ndaj kafshëve shtëpiake nuk është testuar nga UL.

SHËNIM: Detektori duhet të rindizet duke hequr përkohësisht energjinë përpara se cilësimet e reja të hyjnë në fuqi.

KALIBRIMI I GAMA

(Fig. 5.1 dhe 5.4)

Potenciometri "MW" rregullon Gamën e zbulimit të MW midis Minimumit dhe Maksimumit (fabrika e vendosur në Pozicionin e Mesëm).

Potenciometri "PIR" rregullon Gamën e zbulimit midis Minimumit dhe Maksimumit (fabrika e vendosur në Pozicionin e Mesëm).

Fig. 5 Paraqitja e PCB
Shënim: Tenxheret "MW" dhe "PIR" mund të kenë nevojë të rregullohen në pozicionet Maksimale në mënyrë që të arrihet zona maksimale e mbulimit siç tregohet në Fig. 3.

SHËNIM: Potenciometri "MW" dhe "PIR" mund të kenë nevojë të rregullohen në pozicionet Maksimale në mënyrë që të arrihet zona maksimale e mbulimit siç tregohet në Fig. 3.

Zona e mbulimit: 50 ft x 50 ft (ndjeshmëri minimale) dhe 60 ft x 50 ft (ndjeshmëri maksimale)
Për instalimet ULC përdorni cilësimet e ndjeshmërisë midis pozicioneve MIN dhe MES dhe numërimin e impulseve PIR të vendosur në AUTO. (DIP 3 është OFF (FIKUR))

KËRKESAT PËR MADHËSINË E TELIT

Përdorni #22 AWG (0.5 mm) ose tela me një diametër më të madh. Përdorni tabelën e mëposhtme për të përcaktuar matësin (diametrin) e kërkuar të telit dhe gjatësinë e telit midis detektorit dhe panelit të kontrollit.

TESTIMI I ECJES

Pas instalimit, njësia duhet të testohet tërësisht për të verifikuar funksionimin e duhur. Përdoruesi fundor duhet të udhëzohet se si të kryejë një test ecjeje çdo javë.

Sigurohuni që detektori të jetë konfiguruar: Impuls=1, LED=ON (NDEZUR) dhe zona e mbrojtur të jetë e lirë nga të gjithë njerëzit. Krijoni lëvizje në të gjithë zonën ku dëshirohet mbulimi, vëzhgoni LED-in e Gjelbër për zbulimin PIR dhe LED-in e Verdhë për zbulimin MW. Nëse mbulimi është i paplotë, ri-rregulloni Gamën ose zhvendosni detektorin.

Pasi mbulimi të jetë siç kërkohet, LED-i i alarmit mund të çaktivizohet.

Përdorni kllapat opsionale të montimit në mur / montimit në tavan LC-L1ST për të zgjidhur problemet e vendosjes.

Kllapat lejojnë pozicionimin horizontal të detektorit.

Shënim: Për instalimet UL detektori do të testohet çdo vit.

SPECIFIKIMET TEKNIKE

SHËNIM: Kjo pajisje është testuar dhe është konstatuar se përputhet me kufijtë për një pajisje dixhitale të Klasit B, në përputhje me Pjesën 15 të Rregullave të FCC. Këto kufij janë krijuar për të ofruar mbrojtje të arsyeshme kundër ndërhyrjeve të dëmshme në një instalim banimi. Kjo pajisje gjeneron, përdor dhe mund të rrezatojë energji të frekuencës radio dhe, nëse nuk instalohet dhe përdoret në përputhje me udhëzimet, mund të shkaktojë ndërhyrje të dëmshme në komunikimet radio. Megjithatë, nuk ka asnjë garanci që ndërhyrja nuk do të ndodhë në një instalim të veçantë. Nëse kjo pajisje shkakton ndërhyrje të dëmshme në marrjen e radios ose televizionit, e cila mund të përcaktohet duke fikur dhe ndezur pajisjen, përdoruesi inkurajohet të përpiqet të korrigjojë ndërhyrjen me një ose më shumë nga masat e mëposhtme:

• Riorientoni ose zhvendosni antenën marrëse.
• Rrisni ndarjen midis pajisjes dhe marrësit.
• Lidheni pajisjen në një prizë në një qark të ndryshëm nga ai në të cilin është lidhur marrësi.
• Konsultohuni me shitësin ose një teknik me përvojë radio/TV për ndihmë.
