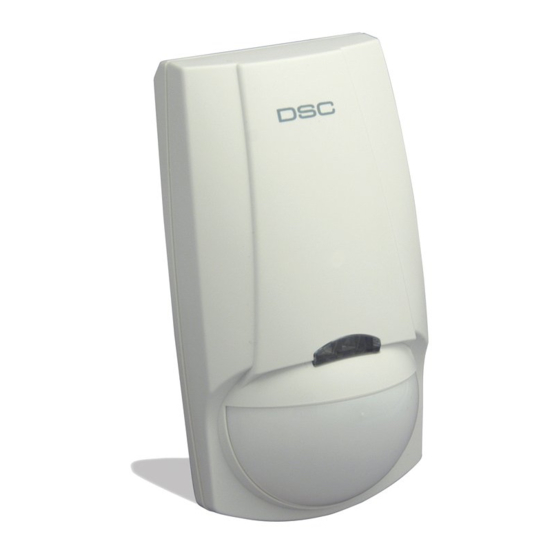

DSC LC-103-PIMSK, LC-123-PIMSK - Manual senzor de mișcare Dual-Tech

PREZENTARE GENERALĂ

Orificii de perforare
Fig. 1 Orificii de perforare

Instalarea suportului accesoriu LC-L1ST - Suport de montare pe perete (disponibil suport de montare pe tavan)

Detectorul oferă o analiză a condițiilor de mediu prin întregul spectru de frecvență a vitezei de mișcare, permițând concentrarea asupra intrușilor și eliminarea factorilor de mediu ai alarmelor false. Analiza spectrului este încorporată în electronica bazată pe VLSI a detectorului, asigurând o fiabilitate ridicată și o funcționare fără probleme. Funcția unică - anti-mascare - garantează protecția detectorului împotriva abordării nedorite și a oricărui tip de mascare începând de la o distanță de 0,8 m și mai aproape.

Deoarece LC-103-PIMSK / LC-123-PIMSK este o tehnologie combinată (PIR & microunde), activarea releului semnalului de alarmă are loc numai atunci când semnalele de la ambii senzori (PIR & MW) sunt prezente în același timp. Raza efectivă de detecție este raza în care tiparele (PIR & MW) sunt intersectate. Ajustarea potențiometrului GAIN modifică intensitatea semnalului MW, astfel încât modelul efectiv să fie scalat. Acest Manual de instalare trebuie utilizat împreună cu Manualul de instalare al Panoului de control.

INSTALARE TIPICĂ

Selectați locația de montare
Alegeți o locație care este cel mai probabil să intercepteze un intrus. (Recomandarea noastră este o instalare în colț). Consultați modelul de detecție (Fig. 3). Senzorul de înaltă calitate cu patru elemente detectează mișcarea care traversează fasciculul; este ușor mai puțin sensibil la detectarea mișcării către detector.

Model lentilă
Fig. 3 Model lentilă

Evitați următoarele locații:

  • Orientat spre lumina directă a soarelui.
  • Orientat spre zone care pot schimba rapid temperatura.
  • Zone unde există conducte de aer sau fluxuri de aer substanțiale. LC-103-PIMSK / LC-123-PIMSK funcționează mai bine atunci când sunt furnizate cu un mediu constant și stabil.

Acest detector trebuie instalat și utilizat într-un mediu care oferă gradul de poluare maxim 2 și categoria de supratensiuni II, LOCAȚII NEPERICULOASE, numai în interior. Detectorul este proiectat pentru a fi instalat numai de personalul de service.

NOTĂ: Ieșirea de detecție anti-mascare se va deschide pentru minimum 30 de secunde și se va închide numai dacă se primește un semnal de la PIR după perioada inițială de 30 de secunde.

MONTAREA DETECTORULUI

Instalarea detectorului
Fig. 2 Instalarea detectorului

  1. Scoateți capacul frontal deșurubând șurubul de fixare (Fig. 2-11) și ridicați ușor capacul frontal. (Fig. 2-5)
  2. Scoateți placa PC deșurubând șurubul de fixare situat pe placă. (Fig. 2-9)
  3. Spargeți orificiile dorite pentru o instalare corectă (Fig. 1–2 pentru montare plată sau Fig. 1-3 pentru montare în colț) Utilizați 4 șuruburi de tip 3x30mm.
  4. Adânciturile circulare și dreptunghiulare de la baza inferioară (Fig. 1-1, Fig. 1-4) sunt orificiile de perforare pentru intrarea firelor.
  5. Montați baza detectorului pe perete sau în colț.
  6. Pentru instalarea opțională a suportului accesoriu LC-L1ST, deschideți orificiul Fig. 1-6 pentru șurubul suportului și instalați adaptorul de perete pentru suport (Fig. 2-1&3) sau adaptorul de tavan pentru suport (Fig. 2-2&3)
  7. Reinstalați placa PC strângând complet șurubul de fixare.
  8. Conectați firul la blocul terminal. (Fig. 4)
  9. Înlocuiți capacul introducându-l înapoi în pinii de închidere corespunzători și înșurubați șurubul de fixare.

Dacă este asamblat tamperul din spate (Fig. 1-6), nu există opțiune de suport, iar detectorul trebuie instalat numai în montare plată

INSTALAREA DETECTORULUI

Conexiuni bloc terminal (Vezi Fig. 4)

Conexiuni bloc terminal
Fig. 4 Bloc terminal

Terminale 1 & 2 - Marcate "T1, T2" (TAMPER) Conectați aceste terminale la o zonă de protecție normal închisă de 24 de ore din unitatea de control. Dacă capacul frontal al detectorului este deschis, un semnal de alarmă imediat va fi trimis către unitatea de control.

Terminale 3 & 4 - Marcate "AM: NC, C" Acesta este releul de ieșire de alarmă al detecției AntiMask.

Terminalul 5 Marcat "NC" - Aceasta este ieșirea NC (Normal Închis) a releului ALARMĂ. (Acest contact este funcțional pe LC-103-PIMSK și LC-123-PIMSK)

Terminalul 6 Marcat "C" - Aceasta este ieșirea COMUNĂ a releului ALARMĂ.

Terminalul 7 Marcat "NO" - Acesta este NO (Normal Deschis) al releului ALARMĂ (Acest contact este funcțional numai pe LC-123-PIMSK).

Terminalul 8 - Marcat " - " (GND) Conectați la ieșirea de tensiune negativă sau la împământarea panoului de control.

Terminalul 9 - Marcat " + " (+12V) Conectați la o ieșire de tensiune pozitivă a sursei de 9,6-16VDC. Utilizați numai o sursă limitată de energie listată.

Notă: Detectorul trebuie să fie prevăzut cu minimum 4 ore de energie de rezervă de la o unitate de control compatibilă listată sau de la o sursă de alimentare.

CONFIGURAREA DETECTORULUI

(Dipswitch Fig.5-2)

ACTIVARE / DEZACTIVARE LED

Comutatorul 1. Folosit pentru setarea "LED"

Poziția Sus "ON" (PORNIT) - ACTIVARE LED LED-ul ROȘU se va activa atunci când detectorul este în stare de alarmă. (Setări din fabrică)

Poziția Jos "OFF" (OPRIT) - DEZACTIVARE LED LED-urile sunt dezactivate.

NOTĂ: Starea comutatorului "LED" - nu afectează funcționarea releului. Când este detectată o intruziune, releul de alarmă va comuta în starea de alarmă timp de 2 secunde. În starea de alarmă AM, toate cele 3 LED-uri clipesc împreună, indiferent de poziția comutatorului LED.

FUNCȚIA ANTI-MASCARE

Comutatorul 2. Folosit pentru setarea "AM" - Funcția anti-mascare

Poziția Sus "ON" (PORNIT) - Protecție împotriva mascării detectorului de la 0,4 m și mai aproape. (Setări din fabrică)

Poziția Jos "OFF" (OPRIT) - Protecție împotriva mascării detectorului de la 0,8 m și mai aproape.

REGLAREA SENSIBILITĂȚII PIR

Comutatorul 3. Folosit pentru setarea "PIR" - Oferă controlul sensibilității PIR în funcție de mediu.

Poziția Sus "ON" (PORNIT) - (Puls=1) - Sensibilitate ridicată pentru medii stabile. (Setare din fabrică)

Poziția Jos "OFF" (OPRIT) - Poziția - (Puls=Auto) - Sensibilitate scăzută pentru medii dure. Pentru instalațiile ULC, utilizați această poziție

SETAREA IMUNITĂȚII LA ANIMALE DE COMPANIE

Comutatorul 4. Folosit pentru setările "PET" (ANIMAL DE COMPANIE) 15kg-25kg (33lbs-55lbs)

Poziția Sus "ON" (PORNIT) - Imunitate la un animal de până la 15 kg (33lbs)

Poziția Jos "OFF" (OPRIT) - Imunitate la un animal de până la 25 kg (55lbs) (Setări din fabrică)

Notă: Caracteristica de imunitate la animale de companie nu a fost testată de UL.

NOTĂ: Detectorul trebuie repornit prin scoaterea temporară a alimentării înainte ca noile setări să intre în vigoare.

CALIBRAREA RAZEI

(Fig. 5.1 și 5.4)

Potențiometrul "MW" reglează raza de detecție a MW între Minimum și Maximum (setat din fabrică la Poziția Mijlocie).

Potențiometrul "PIR" reglează raza de detecție între Minimum și Maximum (setat din fabrică la Poziția Mijlocie).

Fig. 5 Aspectul PCB
Notă: Este posibil ca potențiometrele "MW" și "PIR" să trebuiască să fie reglate la pozițiile Maximum pentru a obține o suprafață maximă de acoperire, așa cum se indică în Fig. 3.

1 Reglarea sensibilității PIR
2 Comutator pentru setare
3 Comutator tamper
4 Reglarea sensibilității MW

NOTĂ: Este posibil ca potențiometrele "MW" și "PIR" să trebuiască să fie reglate la pozițiile Maximum pentru a obține o suprafață maximă de acoperire, așa cum se indică în Fig. 3.

Suprafața de acoperire a detectorului
Suprafața de acoperire: 50 ft x 50 ft (sensibilitate minimă) și 60 ft x 50 ft (sensibilitate maximă)
Pentru instalațiile ULC, utilizați setările de sensibilitate între pozițiile MIN și MID și numărul de impulsuri PIR setat la AUTO. (DIP 3 este OFF (OPRIT))

CERINȚE PRIVIND DIMENSIUNEA FIRELOR

Utilizați #22 AWG (0,5 mm) sau fire cu un diametru mai mare. Utilizați următorul tabel pentru a determina ecartamentul (diametrul) necesar al firului și lungimea firului dintre detector și panoul de control.

Lungimea firului m 200 300 400 800
Diametrul firului mm .5 .75 1.0 1.5
Lungimea firului ft. 656 984 1312 2624
Ecartamentul firului AWG 24 21 18 15

TESTAREA PRIN MERS


La instalare, unitatea trebuie testată temeinic pentru a verifica funcționarea corectă. Utilizatorul final trebuie să fie instruit cu privire la modul de efectuare a unui test de mers săptămânal.

Asigurați-vă că detectorul a fost configurat: Puls=1, LED=ON (PORNIT) și zona protejată este eliberată de toate persoanele. Creați mișcare în întreaga zonă unde se dorește acoperirea, observați LED-ul verde pentru detecția PIR și LED-ul galben pentru detecția MW. Dacă acoperirea este incompletă, reglați din nou raza sau relocați detectorul.

Odată ce acoperirea este conform cerințelor, LED-ul de alarmă poate fi dezactivat.

Utilizați suporturile opționale de montare pe perete / montare pe tavan LC-L1ST pentru a rezolva problemele de plasare.

Suporturile permit poziționarea orizontală a detectorului.

Notă: Pentru instalațiile UL, detectorul trebuie testat anual.

SPECIFICAȚII TEHNICE

Metoda de detecție PIR cu patru elemente și Doppler cu impulsuri de microunde
Intrare de energie 9,6 până la 16Vdc
Consum de curent Activ: 25mA
Standby: 20mA
Compensare temperatură Da
Perioada de alarmă 2 ± 1 sec
Ieșiri de alarmă LC-103-PIMSK - Forma A - NC
LC-123-PIMSK - Forma C - NC&NO
28Vdc 0,1 A cu rezistențe de protecție în serie de 10 Ohm
Ieșiri AM N.C 28Vdc 0,1 A cu rezistențe de protecție în serie de 10 Ohm deschise când capacul este îndepărtat
Comutator tamper N.C 28Vdc 0,1 A cu rezistențe de protecție în serie de 10 Ohm deschise când capacul este îndepărtat
Perioada de încălzire 1min
Indicator LED LED-urile clipesc în timpul perioadei de încălzire și al autotestării
LED roșu ON (PORNIT) în timpul alarmei
LED verde CANAL PIR
LED galben CANAL MW
Imunitate RF 10 V/m plus 80% AM de la 80 MHz la 2GHz
Imunitate statică Contact 8kV, aer 15kV
Imunitate tranzitorie 2,4kV @ 1,2jouli
Temperatura de funcționare -10ºC ~ +55 ºC (14 ºF~131 ºF)
Dimensiuni 118mm x 62,5mm x 41mm (4,65" x 2,46" x 1,61")
Greutate 102gr. (3,6oz.)

NOTĂ: Acest echipament a fost testat și s-a constatat că respectă limitele pentru un dispozitiv digital de clasa B, în conformitate cu partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare într-o instalație rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate provoca interferențe dăunătoare comunicațiilor radio. Cu toate acestea, nu există nicio garanție că nu vor apărea interferențe într-o anumită instalație. Dacă acest echipament provoacă interferențe dăunătoare recepției radio sau televiziunii, care pot fi determinate prin oprirea și pornirea echipamentului, utilizatorul este încurajat să încerce să corecteze interferența prin una sau mai multe dintre următoarele măsuri:

  • Reorientați sau relocați antena de recepție.
  • Măriți distanța dintre echipament și receptor.
  • Conectați echipamentul la o priză de pe un circuit diferit de cel la care este conectat receptorul.
  • Consultați dealerul sau un tehnician radio/TV cu experiență pentru ajutor.
