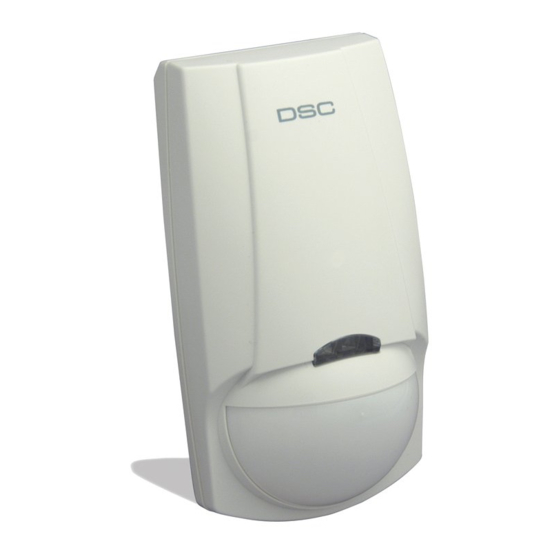

DSC LC-103-PIMSK, LC-123-PIMSK - Руководство по двухтехнологичному датчику движения

ОБЗОР

Рис. 1 Отверстия для выламывания

Установка дополнительного кронштейна LC-L1ST - Настенный кронштейн (доступен потолочный кронштейн)

Детектор обеспечивает анализ условий окружающей среды во всем частотном спектре скорости движения, позволяя сосредоточиться на злоумышленниках и исключая влияние факторов окружающей среды, вызывающих ложные тревоги. Спектральный анализ встроен в VLSI-электронику детектора, что обеспечивает высокую надежность и бесперебойную работу. Уникальная функция - антимаскировка - гарантирует защиту детектора от нежелательного приближения и любого рода маскировки, начиная с расстояния 0,8 м и ближе.

Поскольку LC-103-PIMSK / LC-123-PIMSK представляет собой комбинированную технологию (PIR и микроволновая печь), активация реле сигнала тревоги происходит только тогда, когда сигналы от обоих датчиков (PIR и MW) присутствуют одновременно. Эффективная дальность обнаружения - это диапазон, в котором пересекаются диаграммы направленности (PIR и MW). Регулировка потенциометра GAIN (усиления) изменяет интенсивность сигнала MW, так что эффективная диаграмма направленности будет масштабироваться. Данное руководство по установке следует использовать вместе с руководством по установке контрольной панели.

ТИПОВАЯ УСТАНОВКА

Выберите место установки
Выберите место, где наиболее вероятно перехватить злоумышленника. (Наша рекомендация - угловая установка). См. диаграмму обнаружения (рис. 3). Четырехэлементный высококачественный датчик обнаруживает движение, пересекающее луч; он немного менее чувствителен к обнаружению движения в направлении детектора.

Рис. 3 Диаграмма направленности линзы

Избегайте следующих мест:

• Прямого солнечного света.
• Мест, где температура может быстро меняться.
• Мест, где есть воздуховоды или значительные потоки воздуха. LC-103-PIMSK / LC-123-PIMSK лучше работают в постоянной и стабильной среде.

Этот детектор должен быть установлен и использоваться в среде, обеспечивающей степень загрязнения не более 2 и категорию перенапряжения II, БЕЗОПАСНЫЕ МЕСТА, только в помещении. Детектор предназначен для установки только обслуживающим персоналом.

ПРИМЕЧАНИЕ: Выход антимаскировки будет открыт минимум 30 секунд и закроется только в том случае, если сигнал будет получен от PIR после начального 30-секундного периода.

УСТАНОВКА ДЕТЕКТОРА

Рис. 2 Установка детектора

1. Снимите переднюю крышку, открутив удерживающий винт (рис. 2-11) и осторожно приподнимите переднюю крышку. (Рис. 2-5)
2. Снимите плату PC, открутив удерживающий винт, расположенный на плате. (Рис. 2-9)
3. Выломайте нужные отверстия для правильной установки (рис. 1–2 для плоской установки или рис. 1-3 для угловой установки). Используйте 4 винта типа 3x30 мм.
4. Круглые и прямоугольные углубления в нижней части основания (рис. 1-1, рис. 1-4) - это отверстия для ввода проводов.
5. Прикрепите основание детектора к стене или углу.
6. Для дополнительной установки аксессуара LC-L1ST откройте отверстие рис. 1-6 для винта кронштейна и установите настенный адаптер кронштейна (рис. 2-1 и 3) или потолочный адаптер кронштейна (рис. 2-2 и 3)
7. Установите плату PC, полностью затянув удерживающий винт.
8. Подсоедините провод к клеммной колодке. (Рис. 4)
9. Установите крышку, вставив ее обратно в соответствующие фиксирующие штифты и вкрутите удерживающий винт.

Если установлен задний тампер (рис. 1-6), опция кронштейна отсутствует, и детектор должен быть установлен только плоским способом.

УСТАНОВКА ДЕТЕКТОРА

Подключения к клеммной колодке (см. рис. 4)

Рис. 4 Клеммная колодка

Клеммы 1 и 2 - с маркировкой "T1, T2" (TAMPER) Подключите эти клеммы к 24-часовой нормально замкнутой защитной зоне в блоке управления. Если передняя крышка детектора открыта, на блок управления будет отправлен немедленный сигнал тревоги.

Клеммы 3 и 4 - с маркировкой "AM: NC, C" Это выходное реле тревоги обнаружения AntiMask (Антимаскировки).

Клемма 5 с маркировкой "NC" - Это выход NC (нормально замкнутый) реле ALARM (ТРЕВОГА). (Этот контакт работает на LC-103-PIMSK и LC-123-PIMSK)

Клемма 6 с маркировкой "C" - Это ОБЩИЙ выход реле ALARM (ТРЕВОГА).

Клемма 7 с маркировкой "NO" - Это NO (нормально открытый) реле ALARM (ТРЕВОГА) (Этот контакт работает только на LC-123-PIMSK).

Клемма 8 - с маркировкой " - " (GND) Подключите к отрицательному выходу напряжения или заземлению панели управления.

Клемма 9 - с маркировкой " + " (+12V) Подключите к положительному выходу напряжения источника 9,6-16 В постоянного тока. Используйте только источник с ограниченной мощностью из списка.

Примечание: Детектор должен быть обеспечен минимальным 4-часовым резервным питанием либо от совместимого блока управления, указанного в списке, либо от источника питания.

НАСТРОЙКА ДЕТЕКТОРА

(Dipswitch (DIP-переключатель) Рис. 5-2)

ВКЛЮЧЕНИЕ / ОТКЛЮЧЕНИЕ СВЕТОДИОДА

Переключатель 1. Используется для настройки "LED" (СВЕТОДИОД)

Положение вверх "ON" (ВКЛ) - LED ENABLE (ВКЛЮЧИТЬ СВЕТОДИОД) Красный светодиод активируется, когда детектор находится в состоянии тревоги. (Заводские настройки)

Положение вниз "OFF" (ВЫКЛ) - LED DISABLE (ОТКЛЮЧИТЬ СВЕТОДИОД) Светодиоды отключены.

ПРИМЕЧАНИЕ: Состояние переключателя "LED" (СВЕТОДИОД) не влияет на работу реле. При обнаружении вторжения реле тревоги переключится в состояние тревоги на 2 секунды. В состоянии тревоги AM все 3 светодиода мигают вместе независимо от положения переключателя LED (СВЕТОДИОД).

ФУНКЦИЯ АНТИМАСКИРОВКИ

Переключатель 2. Используется для настройки "AM" - Функция Anti Mask (Антимаскировки)

Положение вверх "ON" (ВКЛ) - Защита от маскировки детектора с расстояния 0,4 м и ближе. (Заводские настройки)

Положение вниз "OFF" (ВЫКЛ) - Защита от маскировки детектора с расстояния 0,8 м и ближе.

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ PIR

Переключатель 3. Используется для настройки "PIR" - обеспечивает контроль чувствительности PIR в соответствии с окружающей средой.

Положение вверх "ON" (ВКЛ) - (Pulse=1) - Высокая чувствительность для стабильных сред. (Заводская настройка)

Положение вниз "OFF" (ВЫКЛ) - Положение (Pulse=Auto) - Низкая чувствительность для суровых условий. Для установок ULC используйте это положение

НАСТРОЙКА ИММУНИТЕТА К ДОМАШНИМ ЖИВОТНЫМ

Переключатель 4. Используется для настроек "PET" (ДОМАШНЕЕ ЖИВОТНОЕ) 15 кг-25 кг (33 фунта-55 фунтов)

Положение вверх "ON" (ВКЛ) - Иммунитет к животным весом до 15 кг (33 фунта)

Положение вниз "OFF" (ВЫКЛ) - Иммунитет к животным весом до 25 кг (55 фунтов) (Заводские настройки)

Примечание: Функция иммунитета к домашним животным не была протестирована UL.

ПРИМЕЧАНИЕ: Детектор необходимо перезапустить, временно отключив питание, прежде чем новые настройки вступят в силу.

КАЛИБРОВКА ДАЛЬНОСТИ

(Рис. 5.1 и 5.4)

Потенциометр "MW" регулирует дальность обнаружения MW между минимальным и максимальным значением (на заводе установлено среднее положение).

Потенциометр "PIR" регулирует дальность обнаружения между минимальным и максимальным значением (на заводе установлено среднее положение).

Рис. 5 Расположение элементов на печатной плате
Примечание: Возможно, потребуется отрегулировать потенциометры "MW" и "PIR" до максимальных положений, чтобы достичь максимальной зоны покрытия, как показано на рис. 3.

ПРИМЕЧАНИЕ: Возможно, потребуется отрегулировать потенциометры "MW" и "PIR" до максимальных положений, чтобы достичь максимальной зоны покрытия, как показано на рис. 3.

Зона покрытия: 50 футов x 50 футов (минимальная чувствительность) и 60 футов x 50 футов (максимальная чувствительность)
Для установок ULC используйте настройки чувствительности между положениями MIN (МИН) и MID (СРЕДНЕЕ) и установите счетчик импульсов PIR в AUTO (АВТО). (DIP (DIP-переключатель) 3 выключен)

ТРЕБОВАНИЯ К РАЗМЕРУ ПРОВОДА

Используйте провод #22 AWG (0,5 мм) или провода большего диаметра. Используйте следующую таблицу, чтобы определить требуемый калибр (диаметр) провода и длину провода между детектором и панелью управления.

ТЕСТИРОВАНИЕ ПРИ ОБХОДЕ

После установки устройство должно быть тщательно протестировано для проверки правильности работы. Конечный пользователь должен быть проинструктирован о том, как еженедельно проводить тестирование при обходе.

Убедитесь, что детектор настроен: Pulse=1 (Импульс=1), LED=ON (Светодиод=ВКЛ) и охраняемая зона свободна от людей. Создайте движение во всей области, где требуется покрытие, наблюдайте за зеленым светодиодом для обнаружения PIR и желтым светодиодом для обнаружения MW. Если покрытие неполное, отрегулируйте дальность или переместите детектор.

После того, как покрытие будет соответствовать требованиям, светодиод тревоги можно отключить.

Используйте дополнительные настенные / потолочные кронштейны LC-L1ST для решения проблем с размещением.

Кронштейны позволяют горизонтально позиционировать детектор.

Примечание: Для установок UL детектор должен тестироваться ежегодно.

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

ПРИМЕЧАНИЕ: Данное оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Данное оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет никакой гарантии, что помехи не возникнут в конкретной установке. Если данное оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

• Переориентируйте или переместите приемную антенну.
• Увеличьте расстояние между оборудованием и приемником.
• Подключите оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению.
