Vortex Razor HD 4000 - LRF-250 7x25 Лазерлік қашықтық өлшегіштің нұсқаулығы

RAZOR^® HD 4000 СПЕЦИФИКАЦИЯЛАРЫ

*Қолайлы экологиялық жағдайларда күтілетін аралықтар

Ең аз аралық: 5 ярд. (4 м)
Дәлдік: ± 0.5 ярд 5-199.9 ярдта
± 1 ярд 200-1,000 ярдта
± 2 ярд 1,000 ярдтан астам
Ең жоғары бұрыштық көрсеткіш: ± 70 градус
Өлшеу уақыты: <.25 секунд (Қалыпты режим)
Батареяның қызмет ету мерзімі: > 4,000 аралық цикл
*Суық ауа райы батареяның өнімділігін төмендетуі мүмкін
Жұмыс температурасы: -4°-тан 140°F-қа дейін (-20°-тан 60°C-қа дейін)
Сақтау температурасы: -13°-тан 140°F-қа дейін (-25°-тан 60°C-қа дейін)
Үлкейту: 7x
Объектив линзасы: 25 mm
Көздің рельефі: 16-19 mm
Диоптрия: ± 2
Жарықтық параметрлері: 5 Батарея: CR2
Салмағы: 9.9 oz.
Ұзындығы: 114mm
Ені: 34mm

КІРІСПЕ

Razor^® HD 4000 - экстремалды аңшы, садақшы және атқыш үшін маңызды серіктес. Бұрыштық компенсациясы бар лазерлік қашықтық өлшегіш кез келген аралық орта үшін төрт нысанаға алу режимін (Қалыпты режим, Бірінші режим, Соңғы режим және Кеңейтілген лазерлік аралық режимі) қамтамасыз етеді. Негізгі HCD (Көлденең құрамдас қашықтық) аралық режимі қарапайым, жылдам оқылатын дисплейдегі атқыштардың басым көпшілігі талап ететін бұрыштық компенсацияланған аралық туралы негізгі ақпаратты береді. Razor HD 4000 сонымен қатар LOS (Көру сызығы) аралық режиміне және сканерлеу мүмкіндігіне ие.

Суреттер тек ұсыну үшін берілген. Өнім көрсетілгеннен сәл өзгеше болуы мүмкін.

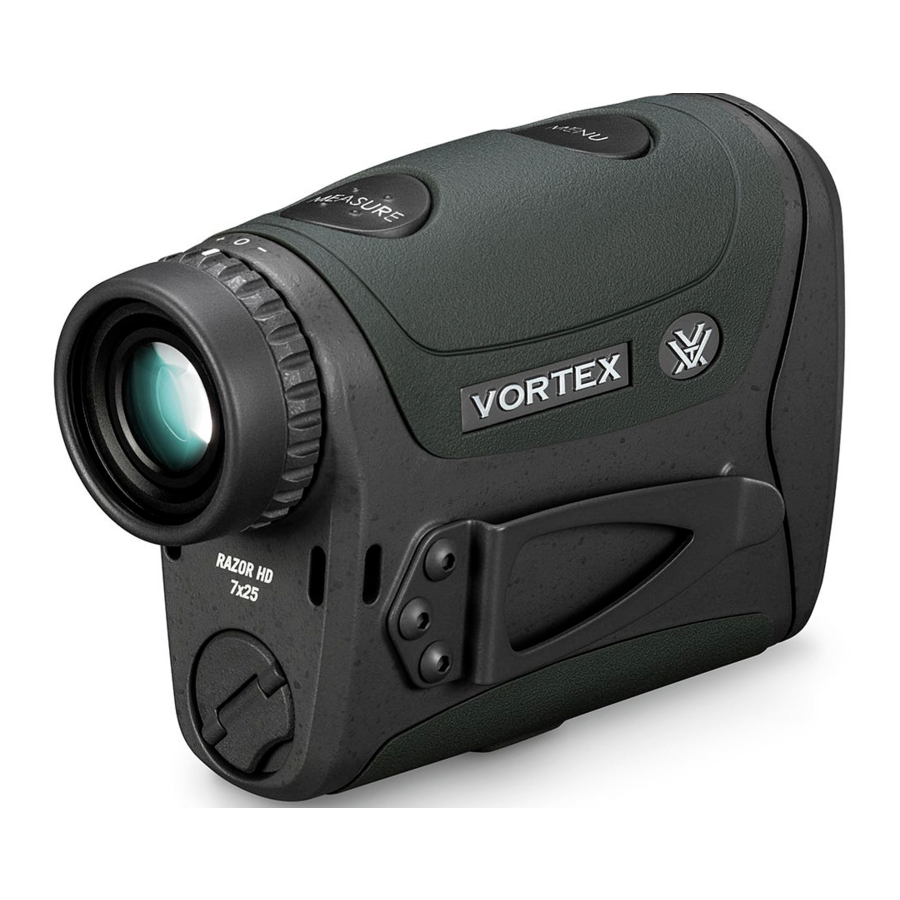

ШОЛУ

НЕГІЗГІ ЖҰМЫС

Батареяны ауыстыру
Жаңа батареяны салу үшін батарея бөлігін ашып, пайдаланылған батареяны алыңыз. Жаңа CR2 батареясын оң жағын сыртқа қаратып салыңыз. Орнатылғаннан кейін батарея бөлігінің қақпағын қайта орнатыңыз және оның тығыз жабылғанына көз жеткізіңіз.

Қосу
Батарея орнатылғаннан кейін Razor^® HD 4000 дайын күйде болады - аралықты өлшемеген кездегі қалыпты өшіру күйі. Razor HD 4000-ді дайын күйден қосу және аралықты өлшеуге дайындау үшін Measure (өлшеу) батырмасын басып, босатыңыз. HCD немесе LOS аралықты өлшеу экраны көрсетіледі. Razor HD 4000 пайдаланылмағаннан кейін 20 секундтан соң автоматты түрде өшеді.

Фокус
Кескін анық болғанша диоптрді реттеңіз. Қайтадан орнату қажет болған жағдайда осы диоптр параметрін жазып алыңыз.

Батарея зарядының төмендігі белгішесі
Батарея заряды 25% -ке жеткенде батарея зарядының төмендігі белгішесі көрсетіледі және қуат қалмағанша жанады.

РЕЖИМДІ ТАҢДАУ

Razor^® HD 4000 зауыттан бұрыштық компенсациялау HCD аралық режиміне, қалыпты нысана режиміне, жарықтық деңгейі 4-ке орнатылған және ярдпен көрсетіледі.

(Режимді/Дисплейді таңдау дисплейлерін іске қосу үшін Menu (мәзір) батырмасын пайдаланыңыз.
Әрбір режимді таңдау опциясын ауыстыру үшін Measure (өлшеу) батырмасын пайдаланыңыз.)

Режимдерді өзгерту үшін:
Razor HD 4000 қосылғаннан кейін Mode/Display Selection (Режимді/Дисплейді таңдау) бөлімін іске қосу үшін Menu (мәзір) батырмасын кемінде төрт секунд басып тұрыңыз.
Режимді таңдау дисплейлерін іске қосу үшін Menu (мәзір) батырмасын пайдаланыңыз. Әрбір режимді таңдау опциясын ауыстыру үшін Measure (өлшеу) батырмасын пайдаланыңыз. Menu (мәзір) батырмасын кемінде төрт секунд басып тұру арқылы кез келген уақытта режимді таңдаудан шығып, параметрлеріңізді сақтай аласыз.

РЕЖИМДІ ТАҢДАУДЫ ОРНАТУ ЖӘНЕ САҚТАУ

Аралықты өлшеу режимін таңдау
HCD және LOS режимдерінің арасынан таңдаңыз
Режимді/Дисплейді таңдауды іске қосқаннан кейін HCD және LOS дисплейлері арасында ауысу үшін Measure (өлшеу) батырмасын басыңыз. Қажетті таңдауыңызды сақтау және Yards/Meters (Ярд/Метр) таңдау экранына өту үшін Menu (мәзір) батырмасын басыңыз.

Дисплейді таңдау
Ярд және метр дисплейінің арасынан таңдаңыз
Режимді таңдауды іске қосқаннан кейін Ярд және Метр дисплейі арасында ауысу үшін Measure (өлшеу) батырмасын басыңыз. Қажетті таңдауыңызды сақтау және жарықтық таңдау экранына өту үшін Menu (мәзір) батырмасын басыңыз.

Жарықтықты таңдау
Бес жарықтық параметрінің арасынан таңдаңыз
Razor^® HD 4000 бес жарықтандыру параметрін қамтамасыз етеді. Бес жарықтық параметрі арасында ауысу үшін Measure (өлшеу) батырмасын басыңыз. Қажетті параметріңізді сақтау және HCD/LOS таңдау экранына қайта өту үшін Menu (мәзір) батырмасын басыңыз.

Режимді/Дисплейді таңдаудан шығу және параметрлерді сақтау үшін Menu (мәзір) батырмасын төрт секунд басып тұрыңыз. Razor HD 4000 автоматты түрде өшкен кезде де параметрлер сақталады.

НЫСАНАҒА АЛУ РЕЖИМІНІҢ ТҮСІНДІРМЕЛЕРІ

Razor^® HD 4000 төрт нысана режимін қамтамасыз етеді: Қалыпты режим, Бірінші режим, Соңғы режим және Кеңейтілген лазерлік аралық режимі.

Қалыпты режим
Сіздің Razor HD 4000 қалыпты нысана режиміне алдын ала орнатылған. Бұл ең күшті аралық нәтижесі бар нысананың аралығын қамтамасыз ететін стандартты режим. Қалыпты режим көптеген жағдайлар үшін ұсынылатын нысана режимі болып табылады.

Бірінші режим
Панорамалау және сканерлеу кезінде ең жақын қашықтықты құлыптап, көрсетеді. Бұл режим басқа үлкенірек немесе шағылыстырғыш нысандардың алдындағы кішірек нысананың аралығын өлшеу үшін өте қолайлы.
Ескертпе: Егер аралыққа сенімді болмасаңыз, жай ғана өлшеу батырмасын босатып, қайтадан өлшеңіз.

Соңғы режим
Панорамалау және сканерлеу кезінде ең алыс қашықтықты құлыптап, көрсетеді. Бұл режим бұта, ағаш, тас және т.б. сияқты нысандар тобының артындағы нақты нысананың аралығын өлшеу үшін өте қолайлы.
Ескертпе: Егер аралыққа сенімді болмасаңыз, жай ғана өлшеу батырмасын босатып, қайтадан өлшеңіз.

Кеңейтілген лазерлік аралық (ELR) режимі
ELR нысана режимі ұзақ қашықтықтағы кішірек, аз шағылыстырғыш нысандардың аралығын өлшеуге мүмкіндік береді. Бұл қалыпты режим қажетті аралықты ала алмаған кезде аралықты өлшеу үшін өте қолайлы. Қажетті аралықты құру үшін ұзағырақ жауап беру уақыты қажет болуы мүмкін. Жақсы нәтижелерге қол жеткізу үшін штативте пайдалану ұсынылады.

Нысанаға алу режимдері туралы қосымша ақпарат алу үшін www.vortexoptics.com сайтына кіріңіз

НЫСАНА РЕЖИМДЕРІН ОРНАТУ ЖӘНЕ ПАЙДАЛАНУ

Дайын күйде тұрғанда Menu (мәзір) батырмасын басып және босату арқылы нысана режимдері арасында ауысыңыз. Нысана режимі таңдалғаннан кейін нысана режимін іске қосу үшін Measure (өлшеу) батырмасын басыңыз. Бірінші, Соңғы немесе ELR нысана режимінде аралықты өлшеу кезінде Measure (өлшеу) батырмасын басып тұруды жалғастырыңыз.
Бірінші және Соңғы режим үшін Measure (өлшеу) батырмасы басылып тұрғанда "First" ("Бірінші") және "Last" ("Соңғы") жыпылықтайды, бұл сіздің тиісті нысана режимінде екеніңізді білдіреді. Аралықты өлшеу Measure (өлшеу) батырмасы басылып тұрғанда көрсетіледі. Measure (өлшеу) батырмасын 10 секунд ұстап тұрғаннан кейін нысана режимін қайта іске қосу үшін Measure (өлшеу) батырмасын босатып, қайтадан басып тұру керек.
Кеңейтілген лазерлік аралық режимі (ELR) үшін Measure (өлшеу) батырмасы басылып тұрғанда "ELR" жыпылықтайды, бұл қашықтық өлшегіштің нысананың аралығын алып жатқанын білдіреді. Жыпылықтау аралық алынғаннан кейін тоқтайды және Measure (өлшеу) батырмасы босатылғаннан кейін ~20 секунд бойы көрсетіледі.
Ескертпе: ELR режимін пайдалану кезінде нысананың өлшеміне, нысанаға дейінгі қашықтыққа, нысананың шағылысуына және қоршаған орта жағдайларына байланысты нысананы алу үшін 20 секундқа дейін кетуі мүмкін.

ҚАЛЫПТЫ РЕЖИМДЕ АРАҚАШЫҚТЫҚТЫ АНЫҚТАУ

Razor ® HD 4000 қосылған кезде, нысанаға көздеуішті орналастырыңыз және қашықтықты өлшеу үшін Өлшеу батырмасын басып, босатыңыз. Егер лазер нысананың шағылысуына байланысты аралықты өлшей алмаса, сіз мұнда көрсетілгенге ұқсас дисплейді көресіз. Жаңа нысананың арақашықтығын өлшеу үшін жай ғана қайта көздеп, Өлшеу батырмасын қайтадан басыңыз.

СКАНЕРЛЕУ АРАЛЫҒЫ

Өлшеу батырмасын басып тұру арқылы Сканерлеу аралығын іске қосыңыз. Батырманы басып тұру арқылы нысаналар арқылы алға және артқа жылжыған сайын қашықтықты үздіксіз өлшейді. Сканерлеу кезінде Scan жыпылықтайды. Өлшеу батырмасын босату лазерді Қосу күйіне қайтарады.
Ескертпе: Жақсы нәтижелерге қол жеткізу үшін 1000 ярдтан асатын нысаналардың арақашықтығын өлшеу кезінде штативті пайдалану ұсынылады.

АРАҚАШЫҚТЫҚТЫ ӨЛШЕУ РЕЖИМІНІҢ ТҮСІНДІРМЕЛЕРІ

Razor^® HD 4000 екі аралық режимін ұсынады: HCD (Horizontal Component Distance) (Көлденең құраушы қашықтық) және LOS (Line of Sight) (Көру сызығы). Екі режим де Scan (сканерлеу) мүмкіндігін ұсынады.

HCD режимі
HCD аралық дисплейі негізгі режим болуға арналған—көптеген мылтық және садақ ату қолданбалары үшін пайдаланылады. Көрсетілген қашықтық саны маңызды көлденең құраушы қашықтық болып табылады.

HCD режимін пайдалану

Көрсетілген HCD қашықтық саны ату бұрышына түзетілген және қосымша пайдаланушы енгізуін қажет етпейді; атқыштар жай ғана көрсетілген қашықтық үшін тиісті тегіс жердегі оқтың құлауын және жел түзетуін пайдаланады және атады. Садақшылар көрсетілген қашықтық үшін тиісті тегіс жердегі көздеуіш түйреуішін пайдаланады және атады.

LOS режимі
LOS (Line of Sight) (Көру сызығы) режимі еңісті түзету баллистикалық деректер карталарын, баллистикалық ұялы телефон қолданбаларын немесе баллистикалық бағдарламалары бар басқа құрылғыларды пайдаланатын және 500 ярдтан асатын қашықтықта және 15 градустан үлкен еңістермен ататын мылтық атқыштарына арналған.
LOS режимінде көрсетілген қашықтық саны еңіс үшін баллистикалық түзетусіз көру сызығының нақты қашықтығы болып табылады. Жиі қолданылатын баллистикалық құрылғылардың көпшілігі оқтың құлауы үшін тәуелсіз еңіс түзетуін қамтамасыз ете алады және көру сызығының нақты қашықтығын енгізуді қажет етеді. Осы тік еңіс/ұзақ қашықтық жағдайларында оқтың жел ауытқуын есептеу кезінде LOS қашықтығын пайдалану HCD қашықтығын пайдалануға қарағанда жоғары дәлдікті қамтамасыз етеді.
Пайдалану үшін жай ғана LOS қашықтық санын электрондық құрылғыға енгізіңіз немесе еңіс түзетуі бар баллистикалық құлау карталарына сілтеме жасағанда LOS қашықтығын пайдаланыңыз.

LOS режимі - Еңіс
LOS режимінде болғанда, қашықтық санының үстінде қосымша сан көрсетіледі. Бұл сан градуспен көрсетілген еңіс болып табылады.
Еңіс саны таулы жерлерде оқтың дәл құлауын есептеуге көмектесу үшін баллистикалық бағдарламаларға немесе далалық карталарға енгізілуі мүмкін.

СКАНЕРЛЕУ АРАЛЫҒЫ

Scan (сканерлеу) мүмкіндігін қозғалатын нысаналардың арақашықтығын өлшеу немесе біркелкі фондардағы кішірек нысаналардың арақашықтығын өлшеу үшін пайдалануға болады және ол аралықты өлшеу және нысана режимдерінде де жұмыс істейді. Қосылғаннан кейін Өлшеу батырмасын басып тұрыңыз және көздеу шеңбері нысаналар арқылы жылжыған кезде қашықтық санының өзгеруін бақылай отырып, алға және артқа сканерлеңіз. Жарықтандырылған "Scan" (сканерлеу) белгішесі жыпылықтайды, бұл Сканерлеу аралығының іске қосылғанын көрсетеді.
Аралықты алу үшін сканерлеу:

Қашықтық санының көрсетілуін немесе өзгеруін бақылай отырып, алға және артқа сканерлеңіз.

АРАҚАШЫҚТЫҚТЫ ӨЛШЕУ ҮШІН ШТАТИВТІ ПАЙДАЛАНУ

Аралық өлшеуішті тұрақтандыру үшін штативті пайдалану ұзақ қашықтықтағы шағын нысаналардың арақашықтығын өлшеу мүмкіндігін арттырады. Егер Razor ® HD 4000 штативте пайдаланылса, көздеуіш штатив деңгейіне байланысты қисайған болып көрінуі мүмкін.

БАУ

Бау аралық өлшеуішті қауіпсіз тасымалдау тәсілін қамтамасыз етеді.

ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

АРАҚАШЫҚТЫҚТЫ АНЫҚТАУ БОЙЫНША КЕҢЕСТЕР

Лазерлік аралық өлшеуіштер нысанаға бағытталған жарықтың қысқа импульсін шығару арқылы жұмыс істейді. Қашықтық жарықтың шығарылу және лазердің ішкі қабылдағышына қайта оралу уақытымен анықталады. Лазердің аралықты оқу қабілетіне көптеген нәрселер әсер етуі мүмкін—көбінесе нысаналарға қатысты. Оңтайлы жағдайларда Razor^® HD 4000 үлкен шағылыстырғыш нысанның арақашықтығын 4000 ярдқа дейін және бұғы өлшемді ойынның арақашықтығын 2000 ярдқа дейін өлшей алады деп күтуге болады.

FCC ТАЛАПТАРЫ

Қасақана немесе кездейсоқ радиаторға арналған пайдаланушы нұсқаулығы немесе нұсқаулық пайдаланушыға сәйкестік үшін жауапты тараптың тікелей мақұлдамаған өзгерістері немесе модификациялары пайдаланушының жабдықты пайдалану құқығын жоюы мүмкін екенін ескертуі керек.
Ескертпе: Бұл жабдық FCC ережелерінің 15-бөліміне сәйкес B класындағы сандық құрылғының шектеулеріне сәйкес келетіні тексерілді және табылды. Бұл шектеулер тұрғын үй қондырғысындағы зиянды кедергілерден ақылға қонымды қорғауды қамтамасыз етуге арналған. Бұл жабдық радиожиілік энергиясын жасайды, пайдаланады және шығара алады және егер нұсқауларға сәйкес орнатылмаса және пайдаланылмаса, радиобайланысқа зиянды кедергі келтіруі мүмкін. Алайда, нақты қондырғыда кедергі болмайтынына кепілдік жоқ. Егер бұл жабдық радио немесе теледидар қабылдауына зиянды кедергі келтірсе, оны жабдықты өшіру және қосу арқылы анықтауға болады, пайдаланушыға келесі шаралардың бірімен немесе бірнешеуімен кедергіні түзетуге тырысу ұсынылады:

ҚАУІПСІЗДІК ЖӘНЕ САҚТЫҚ ШАРАЛАРЫ

Сәулеге тікелей қарамаңыз немесе лазерлік көзді қорғаусыз қарауға болмайды. Сәулеге ұзақ уақыт бойы үздіксіз қарау көзіңізге зиян келтіруі мүмкін. Дұрыс пайдаланған жағдайда, бұл құрылғы сіздің көзіңіз үшін қауіпсіз және лазерлік көзді қорғаудың қажеті жоқ.

Осында көрсетілгеннен басқа басқару элементтерін, реттеулерді пайдалану немесе процедураларды орындау қауіпті лазерлік сәулеленуге әкелуі мүмкін.

VIP КЕПІЛДІГІ
СІЗГЕ БЕРЕТІН ШАРТСЫЗ УӘДЕМІЗ.
Біз өнімді жөндеуге немесе ауыстыруға уәде береміз. Мүлдем тегін.

• Шексіз
• Шартсыз
• Өмірлік кепілдік

www.VortexOptics.com сайтынан көбірек біліңіз service@VortexOptics.com • 800-426-0048
Ескертпе: VIP кепілдігі жоғалтуды, ұрлықты, әдейі зақымдануды немесе өнімнің жұмысына әсер етпейтін косметикалық зақымдануды қамтымайды.
