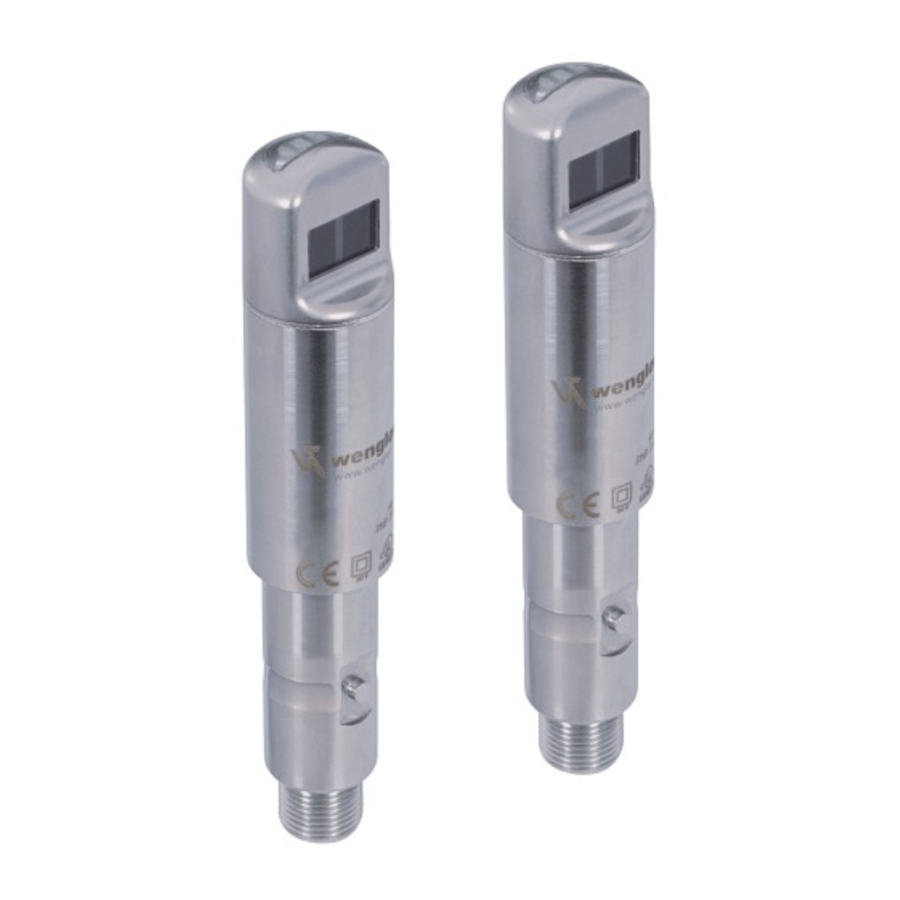

Wenglor OEII403C0103/203, OSII403Z0103/203 Пайдалану нұсқаулығы
- 1 Өлшемдері
- 2 Қосылым сызбалары
- 3 Дұрыс пайдалану
- 4 Қауіпсіздік шаралары
- 5 Техникалық деректер
- 6 Қосымша өнімдер
- 7 Орнату нұсқаулары
- 8 Реттеу
- 9 Teach-In (үйрету) (2-пин) функциясы
- 10 Интерфейс арқылы іске қосуға арналған қосымша функциялар
- 11 Ластану индикаторының (қызыл жарықдиодты шам) іске қосылу себептері
- 12 Дұрыс кәдеге жарату
- 13 Сілтемелер
- 14 Нұсқаулықты жүктеп алу
- 15 Басқа тілдерде
Өлшемдері
OSII
- Трансмиттер диоды
- функциясы жоқ
OEII
- функциясы жоқ
- Қабылдағыш диоды
Қосылым сызбалары
+ Қорек кернеуі "+"
− Қорек кернеуі "0 V"
A Ауыстырып қосқыш шығысы / NO
nc қосылмаған
Ауыстырып қосқыш шығысы / NC
T Teach Input (үйрету кірісі)
U Test Input (тест кірісі)
Басқару панелінің қабылдағышы
Басқару панелінің эмиттері
01 = Ауыстырып қосу күйінің индикаторы
02 = Ластану туралы ескерту
06 = Teach Button (үйрету батырмасы)
04 = Функцияларды көрсету
Дұрыс пайдалану
Бұл wenglor өнімі келесі функционалдық принципке сәйкес пайдаланылуы керек:
Сәулелік сенсорлар
Сәулелік сенсорлардағы трансмиттер мен қабылдағыш бөлек корпустарға біріктірілген. Егер жарық сәулесі үзілсе, шығыс ауысады. Трансмиттер мен қабылдағыштың функциясын тест кірісі арқылы тексеруге болады.
Сәулелік сенсорлар лазерлік жарықпен, қызыл жарықпен немесе инфрақызыл жарықпен қол жетімді. Жіңішке лазер сәулесі тіпті ең кішкентай бөлшектерді де сенімді түрде анықтау үшін пайдаланылуы мүмкін кішкентай жарық нүктесін жасайды. Олардың жақсы көрінуі тіпті үлкен қашықтықтарда да оңай реттеу мен іске қосуды жеңілдетеді. Кейбір лазерлік сәулелік сенсорлардың фокусы реттеледі. Көрінетін жарық нүктесінің арқасында қызыл жарықпен сәулелік сенсорларды туралау өте оңай.
Қауіпсіздік шаралары
- Бұл пайдалану нұсқаулығы өнімнің бөлігі болып табылады және оны бүкіл қызмет ету мерзімі ішінде сақтау керек.
- Өнімді пайдаланбас бұрын осы пайдалану нұсқаулығын мұқият оқып шығыңыз.
- Бұл өнімді орнату, іске қосу және техникалық қызмет көрсету тек қана білікті қызметкерлермен жүзеге асырылуы керек.
- Өнімді бұзуға немесе өзгертуге болмайды.
- Іске қосу кезінде өнімді ластанудан қорғаңыз.
- Бұл өнімдер қауіпсіздік қолданбаларына жарамайды.
- ЕО машина жасау директивасына сәйкес қауіпсіздік құрамдас бөлігі емес.
Техникалық деректер
| Ауқымы | 4000 mm |
| Ашылу бұрышы | 3° |
| Ауыстырып қосу гистерезисі | < 15 % |
| Жарық көзі | Қызыл жарық |
| Қызмет ету мерзімі (T = 25°C) | 100 000 h |
| макс. Қоршаған орта жарығы | 10 000 Lux |
| Қорек кернеуі | 10...30 V |
| Ток тұтыну (Ub = 24 V) | < 40 mA |
| Ауыстырып қосу жиілігі | 500 Hz |
| Температуралық дрейф | < 10 % |
| Температуралық диапазоны | − 25...60°C |
| Ауыстырып қосу шығыс кернеуінің төмендеуі | < 2,5 V |
| Қысқа тұйықталудан қорғау | иә |
| Кері полярлықтан қорғау | иә |
| Шамадан тыс жүктемеден қорғау | иә |
| RS-232 адаптер қорабымен | иә |
| Teach Mode (үйрету режимі) | NT, MT, XT |
| Орнату әдісі | Teach-In (үйрету) |
| Корпус тот баспайтын | Тот баспайтын болат 316L |
| Қорғау дәрежесі | IP68 / IP69K |
| Қосылым | M12 × 1 |
| Қорғау класы | III |
| Шығыс | PNP NO / NC ауыстырып қосылатын |
| Тапсырыс нөмірі | OEII403C0103 OSII403Z0103 | OEII403C0203 OSII403Z0203 |
| Оптикалық қақпақ | PMMA | Glass (шыны) |
Қосымша өнімдер
(каталогты қараңыз)
wenglor далалық сымдар үшін қосылым технологиясын ұсынады.
| Сәйкес келетін орнату технологиясының нөмірі |  |
| Сәйкес келетін қосылым технологиясының нөмірі |  |
| Адаптер қорабы A232 | |
| InoxLock жинағы | |
Орнату нұсқаулары
Сенсорларды пайдалану кезінде тиісті электрлік және механикалық ережелерді, сондай-ақ қауіпсіздік ережелерін сақтау керек. Сенсорды механикалық әсерден қорғау керек.
Реттеу
Teach-In (үйрету) (2-пин) функциясы
Сыртқы Teach-In (үйрету)
Ауыстырып қосу нүктесін шамамен 1 секунд ішінде 24 В кернеуін қолдану арқылы үйретуге болады.
Teach Mode (үйрету режимдері) арасында ауысу
Жарықдиодты шам жылдам жыпылықтаудан баяу жыпылықтауға ауысқанша, Teach-In (үйрету) кірісіне кемінде 10 секунд бойы 24 В қолданыңыз.
| Жыпылықтау | TEACH Mode (үйрету режимі) | NC / NO |
| 1× | Normal Teach-In (қалыпты үйрету) | NO |
| 2× | NC | |
| 3× | Minimal Teach-In (минималды үйрету) | NO |
| 4× | NC | |
| 5× | Maximal Teach-In (максималды үйрету) | NO |
| 6×* | NC |
*алдын ала орнатылған конфигурация
- Teach-In (үйрету) кірісіне әр жолы қысқа импульс қолданылған сайын, келесі Teach-In (үйрету) режиміне ауысу орын алады.
- Егер Teach-In (үйрету) кірісі 15 секунд ішінде іске қосылмаса, сенсор автоматты түрде қалыпты көрсету режиміне қайта ауыстырылады.
- Орнату нұсқауларына сәйкес Teach-In (үйрету) процесін қайталаңыз.
Қалпына келтіру
2-ПИНдегі келесі қалпына келтіру тізбегі арқылы сіз сенсор параметрлерін жеткізу күйіне қалпына келтіре аласыз:
ҚАЛПЫНА КЕЛТІРУ сары жарықдиодты шамның 3× жыпылықтауымен мақұлданады. 2-ПИНдегі жалған қалпына келтіру тізбегі жағдайында қызыл жарықдиодты шам жыпылықтайды және сенсор жеткізу күйіне қалпына келтірілмейді.
Teach Key (үйрету кілтін) өшіру
Егер 24 В сыртқы Teach-In (үйрету) кірісіне үздіксіз қосылса, сенсор құлыпталып, кездейсоқ қайта реттеуден қорғалады.
Интерфейс арқылы іске қосуға арналған қосымша функциялар
Қосу / Өшіру кідірісі
Интерфейс арқылы сенсорда тарту немесе босату кідірісін іске қосуға болады. Кідіріс уақытын реттеуге болады. Сенсорды қосу үшін A232 адаптер қорабы қажет.
Ауыстырып қосу жиілігін интерфейс арқылы 1000 Hz (жеткізу күйі) -ден 1600 Hz-ке өзгертуге болады.
Интерфейс протоколы мына жерде қол жетімді:www.wenglor.com
Басқару панеліндегі жарықдиодты шамдардың функциялық сызбалары
| Ауыстырып қосу күйі | сары жарықдиодты шам Функцияларды көрсету | қызыл жарықдиодты шам Ластану индикаторы | Ескертпелер |
| Объект жоқ |  | | Жұмыс істеуі жақсы |
| Объект жоқ | |  | қызыл жарықдиодты шам өшкенше потенциометрді реттеңіз, сенсорды реттеңіз немесе линзаны тазалаңыз |
| Объект бар | | | Жұмыс істеуі жақсы |
Ластану индикаторының (қызыл жарықдиодты шам) іске қосылу себептері
- Ластанған сенсор
- Сенсор мен объект / шағылыстырғыш арасындағы қашықтық тым үлкен
- Дұрыс орнатылмаған
- Ескірген эмиттер диодтары
Test Input (тест кірісі)
Егер тест кірісі ашық болса немесе минуспен қосылса, тосқауыл қалыпты жұмыс істейді.
Егер ол плюспен қосылса, сенсор өшеді. Тосқауыл осы ауыстырып қосу күйінің өзгеруі арқылы тексеріледі.
Дұрыс кәдеге жарату
wenglor sensoric GmbH жарамсыз немесе жөндеуге келмейтін өнімдерді қайтаруды қабылдамайды. Өнімді кәдеге жаратуға қатысты тиісті ұлттық қалдықтарды кәдеге жарату ережелері қолданылады.
Сәйкестік туралы ЕО декларациясы
Сәйкестік туралы ЕО декларациясын біздің веб-сайттан жүктеп алу аймағында www.wenglor.com мекенжайы бойынша табуға болады.
wenglor sensoric GmbH
wenglor Straße 3
88069 Tettnang
( +49 (0)7542 5399-0 info@wenglor.com
wenglor байланыстары туралы қосымша ақпарат алу үшін мына сайтқа өтіңіз: www.wenglor.com
Өзгерту құқығы сақталған
01.02.2016
