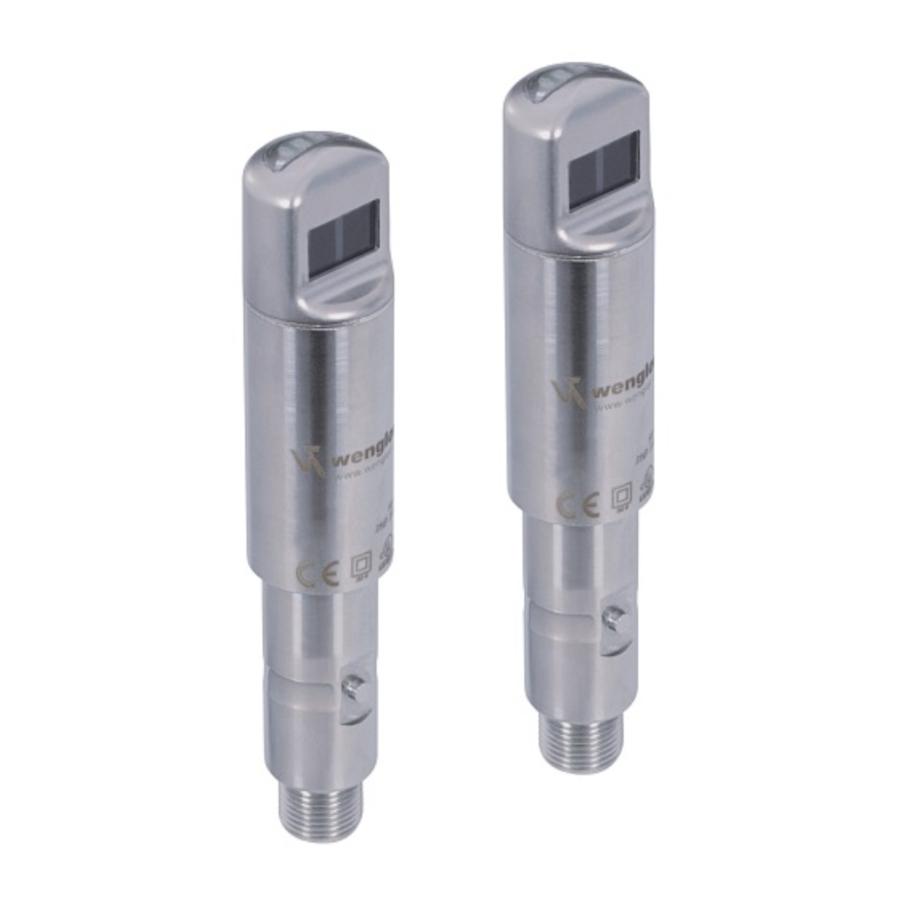

Instruções de Operação Wenglor OEII403C0103/203, OSII403Z0103/203
- 1 Dimensões
- 2 Diagramas de Ligação
- 3 Utilização Adequada
- 4 Precauções de Segurança
- 5 Dados Técnicos
- 6 Produtos Complementares
- 7 Instruções de montagem
- 8 Ajuste
- 9 Função do Teach-In (aprendizagem) (pino 2)
- 10 Funções Adicionais para ativação através da interface
- 11 Causas para o Acionamento da Indicação de Contaminação (LED vermelho)
- 12 Eliminação Adequada
- 13 Referências
- 14 Descarregar manual
- 15 Em Outros Idiomas
Dimensões
OSII
- Díodo transmissor
- sem função
OEII
- sem função
- Díodo receptor
Diagramas de Ligação
+ Tensão de Alimentação "+"
− Tensão de Alimentação "0 V"
A Saída de comutação / NA (normalmente aberto)
nc não conectado
Saída de comutação / NF (normalmente fechado)
T Entrada de Teach (aprendizagem)
U Entrada de Teste
Painel de Controlo do Recetor
Painel de Controlo do Emissor
01 = Indicador de Estado de Comutação
02 = Aviso de Contaminação
06 = Botão de Teach (aprendizagem)
04 = Visualização de funções
Utilização Adequada
Este produto Wenglor deve ser usado de acordo com o seguinte princípio funcional:
Sensores de Barreira
O transmissor e o recetor nos sensores de barreira estão integrados em caixas separadas. A saída comuta se o feixe de luz for interrompido. A função do transmissor e do recetor pode ser testada com uma entrada de teste.
Os sensores de barreira estão disponíveis com luz laser, luz vermelha ou luz infravermelha. O feixe de laser fino cria um pequeno ponto de luz, que pode ser usado para detetar de forma fiável até as menores peças. A sua boa visibilidade facilita o ajuste e o comissionamento, mesmo a grandes distâncias. No caso de alguns sensores de barreira laser, o foco é ajustável. O alinhamento de sensores de barreira com luz vermelha é muito fácil graças ao ponto de luz visível.
Precauções de Segurança
- Esta instrução de operação faz parte do produto e deve ser mantida durante toda a sua vida útil.
- Leia atentamente esta instrução de operação antes de usar o produto.
- A instalação, o arranque e a manutenção deste produto devem ser realizados apenas por pessoal treinado.
- Não é permitido adulterar ou modificar o produto.
- Proteja o produto contra contaminação durante o arranque.
- Estes produtos não são adequados para aplicações de segurança.
- Não é um componente de segurança de acordo com a Diretiva de Máquinas da UE.
Dados Técnicos
| Alcance | 4000 mm |
| Ângulo de Abertura | 3° |
| Histerese de Comutação | < 15 % |
| Fonte de Luz | Luz Vermelha |
| Vida Útil (T = 25°C) | 100 000 h |
| máx. Luz Ambiente | 10 000 Lux |
| Tensão de Alimentação | 10...30 V |
| Consumo de Corrente (Ub = 24 V) | < 40 mA |
| Frequência de Comutação | 500 Hz |
| Desvio de Temperatura | < 10 % |
| Intervalo de Temperatura | − 25...60°C |
| Queda de Tensão da Saída de Comutação | < 2,5 V |
| Proteção contra Curto-Circuito | sim |
| Proteção contra Inversão de Polaridade | sim |
| Proteção contra Sobrecarga | sim |
| RS-232 com Caixa Adaptadora | sim |
| Modo Teach (aprendizagem) | NT, MT, XT |
| Método de Definição | Teach-In (aprendizagem) |
| Aço Inoxidável da Caixa | Aço Inoxidável 316L |
| Grau de Proteção | IP68 / IP69K |
| Ligação | M12 × 1 |
| Classe de Proteção | III |
| Saída | PNP NA / NF comutável |
| N.º de encomenda | OEII403C0103 OSII403Z0103 | OEII403C0203 OSII403Z0203 |
| Tampa ótica | PMMA | Vidro |
Produtos Complementares
(ver catálogo)
A Wenglor oferece tecnologia de ligação para cablagem de campo.
| N.º da Tecnologia de Montagem Adequada |  |
| N.º da Tecnologia de Ligação Adequada |  |
| Caixa Adaptadora A232 | |
| Conjunto InoxLock | |
Instruções de montagem
Durante a operação dos sensores, devem ser observadas as regulamentações elétricas e mecânicas correspondentes, bem como as regulamentações de segurança. O sensor deve ser protegido contra impacto mecânico.
Ajuste
Função do Teach-In (aprendizagem) (pino 2)
Teach-In (aprendizagem) Externo
O ponto de comutação pode ser ensinado aplicando uma tensão de 24 V durante aproximadamente 1 segundo.
Comutação entre os Modos de Teach (aprendizagem)
Aplique 24 V à entrada de Teach-In (aprendizagem) durante pelo menos 10 segundos, até que o LED mude de piscar rápido para piscar lento.
| A piscar | Modo TEACH (aprendizagem) | NF / NA |
| 1× | Teach-In (aprendizagem) Normal | NA |
| 2× | NF | |
| 3× | Teach-In (aprendizagem) Mínimo | NA |
| 4× | NF | |
| 5× | Teach-In (aprendizagem) Máximo | NA |
| 6×* | NF |
*configuração predefinida
- Cada vez que um breve impulso é aplicado à entrada de Teach-In (aprendizagem), ocorre a comutação para o próximo modo de Teach-In (aprendizagem).
- Se a entrada de Teach-In (aprendizagem) não for ativada por um período de 15 segundos, o sensor é automaticamente comutado de volta para o modo de visualização normal.
- Repita o processo de Teach-In (aprendizagem) de acordo com as instruções de configuração.
Repor
Através da seguinte sequência de reposição no PINO 2, pode repor as definições do sensor para o estado de entrega:
A REPOSIÇÃO é aprovada por 3× piscar do LED amarelo. No caso de uma sequência de reposição falsa no PINO 2, o LED vermelho pisca e o sensor não é reposto para o estado de entrega.
Desativar a Tecla de Teach (aprendizagem)
Se 24 V estiverem continuamente ligados à entrada de Teach-In (aprendizagem) externa, o sensor é bloqueado e protegido contra reajustes inadvertidos.
Funções Adicionais para ativação através da interface
Atraso de Ligação / Desligação
O atraso de ativação ou desativação pode ser ativado no sensor através da interface. O tempo de atraso pode ser ajustado. A caixa adaptadora A232 é necessária para poder ligar o sensor.
A frequência de comutação pode ser alterada através da interface de 1000 Hz (estado de entrega) para 1600 Hz.
Protocolo de Interface disponível em:www.wenglor.com
Diagramas de Função LED's no Painel de Controlo
| Estado de Comutação | LED amarelo Visualização de funções | LED vermelho Indicação de Contaminação | Observações |
| Sem objeto |  | | Operação ok |
| Sem objeto | |  | ajuste o potenciómetro até que o LED vermelho se apague, ajuste o sensor ou limpe a lente |
| Objeto presente | | | Operação ok |
Causas para o Acionamento da Indicação de Contaminação (LED vermelho)
- Sensor contaminado
- A distância entre o sensor e o objeto / refletor é muito grande
- Instalação incorreta
- Díodos emissores envelhecidos
Entrada de Teste
Se a entrada de teste estiver aberta ou ligada ao negativo, a barreira funciona normalmente.
Se estiver ligada ao positivo, o sensor desliga-se. A barreira é testada através desta mudança do estado de comutação.
Eliminação Adequada
A wenglor sensoric GmbH não aceita a devolução de produtos inutilizáveis ou irreparáveis. As regulamentações nacionais de eliminação de resíduos válidas aplicam-se à eliminação do produto.
Declaração CE de Conformidade
A declaração CE de conformidade pode ser encontrada no nosso site em www.wenglor.com na área de download.
wenglor sensoric GmbH
wenglor Straße 3
88069 Tettnang
( +49 (0)7542 5399-0 info@wenglor.com
Para mais contactos Wenglor, aceda a: www.wenglor.com
Direito de modificações reservado
01.02.2016
