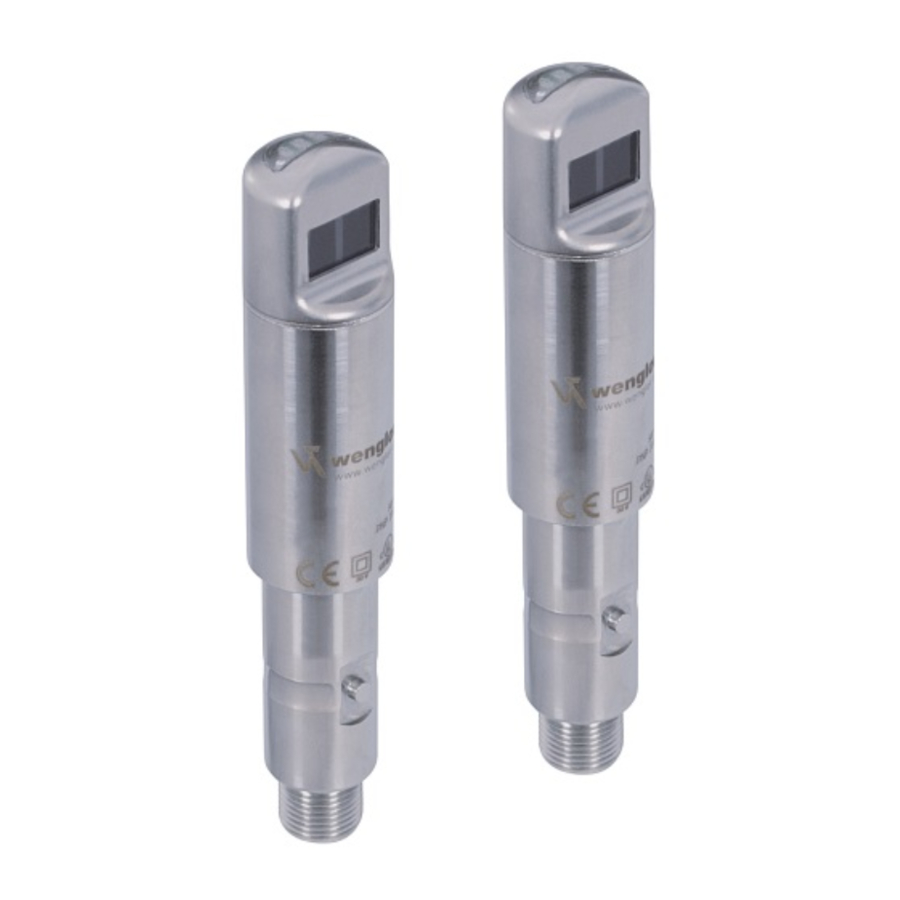

Udhëzimet e përdorimit për Wenglor OEII403C0103/203, OSII403Z0103/203

Përmbajtja

1 Përmasat
2 Diagramet e lidhjes
3 Përdorimi i duhur
4 Masa paraprake të sigurisë
5 Të dhëna teknike
6 Produkte plotësuese
7 Udhëzimet e montimit
8 Rregullimi
9 Funksioni i Mësim-Brenda (pin 2)
10 Funksione shtesë për aktivizim nëpërmjet ndërfaqes
11 Arsyet për aktivizimin e treguesit të kontaminimit (LED i kuq)
12 Asgjësimi i duhur
13 Referenca
14 Shkarko manual
15 Në Gjuhë të Tjera

Përmasat

OSII

Diodë transmetuese
pa funksion

OEII

pa funksion
Diodë marrëse

Diagramet e lidhjes

+ Tensioni i furnizimit "+"
− Tensioni i furnizimit "0 V"
A Dalja e ndërrimit / NO
nc nuk është e lidhur
Dalja e ndërrimit / NC
T Hyrja e mësimit
U Hyrja e provës

Paneli i kontrollit Marrësi

Paneli i kontrollit Lëshuesi

01 = Treguesi i statusit të ndërrimit
02 = Paralajmërim për kontaminimin
06 = Butoni i mësimit
04 = Shfaqja e funksioneve

Përdorimi i duhur

Ky produkt Wenglor duhet të përdoret sipas parimit funksional të mëposhtëm:
Sensorët me rreze të drejtpërdrejtë
Transmetuesi dhe marrësi në sensorët me rreze të drejtpërdrejtë janë të integruar në strehime të veçanta. Dalja ndërron nëse rrezja e dritës ndërpritet. Funksioni i transmetuesit dhe marrësit mund të testohet me një hyrje prove.
Sensorët me rreze të drejtpërdrejtë janë të disponueshëm me dritë lazer, dritë të kuqe ose dritë infra të kuqe. Rrezja e hollë lazer krijon një pikë të vogël drite, e cila mund të përdoret për të zbuluar në mënyrë të besueshme edhe pjesët më të vogla. Dukshmëria e tyre e mirë lehtëson rregullimin dhe vënien në punë të lehtë, madje edhe në distanca të mëdha. Në rastin e disa sensorëve me rreze të drejtpërdrejtë lazer, fokusi është i rregullueshëm. Rreshtimi i sensorëve me rreze të drejtpërdrejtë me dritë të kuqe është shumë i lehtë falë pikës së dukshme të dritës.

Masa paraprake të sigurisë

Kjo udhëzim përdorimi është pjesë e produktit dhe duhet të mbahet gjatë gjithë jetës së tij të shërbimit.
Lexoni me kujdes këtë udhëzim përdorimi përpara se të përdorni produktin.
Instalimi, fillimi dhe mirëmbajtja e këtij produkti duhet të kryhet vetëm nga personel i trajnuar.
Manipulimi ose modifikimi i produktit nuk është i lejuar.
Mbroni produktin nga kontaminimi gjatë fillimit.
Këto produkte nuk janë të përshtatshme për aplikime sigurie.
Nuk është një komponent sigurie në përputhje me BE Direktivën e Makinerive.

Të dhëna teknike

Gama	4000 mm
Këndi i hapjes	3°
Histerezë ndërrimi	< 15 %
Burimi i dritës	Dritë e kuqe
Jeta e shërbimit (T = 25°C)	100 000 h
maks. Drita e ambientit	10 000 Lux
Tensioni i furnizimit	10...30 V
Konsumi aktual (Ub = 24 V)	< 40 mA
Frekuenca e ndërrimit	500 Hz
Rrjedhja e temperaturës	< 10 %
Gama e temperaturës	− 25...60°C
Rënia e tensionit të daljes së ndërrimit	< 2,5 V
Mbrojtje nga qarku i shkurtër	po
Mbrojtje nga polariteti i kundërt	po
Mbrojtje nga mbingarkesa	po
RS-232 me kuti adaptuese	po
Modaliteti i mësimit	NT, MT, XT
Metoda e vendosjes	Mësim-Brenda (Teach-In)
Strehimi inox	Çelik inox 316L
Shkalla e mbrojtjes	IP68 / IP69K
Lidhja	M12 × 1
Klasa e mbrojtjes	III
Dalja	PNP NO / NC e ndërrueshme

Nr. i porosisë	OEII403C0103 OSII403Z0103	OEII403C0203 OSII403Z0203
Mbulesa optike	PMMA	Xham

Produkte plotësuese

(shih katalogun)

wenglor ofron Teknologji Lidhjeje për instalime elektrike në terren.

Nr. i teknologjisë së montimit të përshtatshëm
Nr. i teknologjisë së lidhjes së përshtatshme
Kutia e adaptuesit A232
Seti InoxLock

Udhëzimet e montimit

Gjatë funksionimit të sensorëve, duhet të respektohen rregulloret përkatëse elektrike dhe mekanike, si dhe rregulloret e sigurisë. Sensori duhet të mbrohet nga ndikimi mekanik.

Rregullimi

Funksioni i Mësim-Brenda (pin 2)

Mësim-Brenda i jashtëm
Pika e ndërrimit mund të mësohet duke aplikuar një tension prej 24 V për afërsisht 1 sekondë.

Ndërrimi midis modaliteteve të mësimit
Aplikoni 24 V në hyrjen Mësim-Brenda për të paktën 10 sekonda, derisa LED-i të ndryshojë nga pulsimi i shpejtë në pulsim të ngadaltë.

Pulsimi	Modaliteti MËSIM	NC / NO
1×	Mësim-Brenda normal	NO
2×	Mësim-Brenda normal	NC
3×	Mësim-Brenda minimal	NO
4×	Mësim-Brenda minimal	NC
5×	Mësim-Brenda maksimal	NO
6×*	Mësim-Brenda maksimal	NC

*konfigurimi i paracaktuar

Sa herë që aplikohet një impuls i shkurtër në hyrjen Mësim-Brenda, ndodh ndërrimi në modalitetin tjetër Mësim-Brenda.
Nëse hyrja Mësim-Brenda nuk aktivizohet për një periudhë prej 15 sekondash, sensori kthehet automatikisht në modalitetin normal të shfaqjes.
Përsëriteni procesin Mësim-Brenda në përputhje me konfigurimin udhëzimet.

Rivendosja
Nëpërmjet sekuencës së rivendosjes së mëposhtme në PIN 2, ju mund të rivendosni cilësimet e sensorit në statusin e dorëzimit:

RIVENDOSJA miratohet nga 3× pulsimi i LED-it të verdhë. Në rast të një sekuence të rreme rivendosjeje në PIN 2, LED-i i kuq pulson dhe sensori nuk rivendoset në statusin e dorëzimit.

Çaktivizimi i çelësit të mësimit
Nëse 24 V lidhen vazhdimisht me hyrjen e jashtme Mësim-Brenda, sensori është i kyçur dhe i mbrojtur nga ri-rregullimi i pavullnetshëm.

Funksione shtesë për aktivizim nëpërmjet ndërfaqes

Vonesa e ndezjes/fikjes
Ose vonesa e tërheqjes ose e lëshimit mund të aktivizohet në sensor nëpërmjet ndërfaqes. Koha e vonesës mund të rregullohet. Kutia e adaptuesit A232 kërkohet në mënyrë që të jetë në gjendje të lidhë sensorin.
Frekuenca e ndërrimit mund të ndryshohet nëpërmjet ndërfaqes nga 1000 Hz (statusi i dorëzimit) në 1600 Hz.
Protokolli i ndërfaqes i disponueshëm në:www.wenglor.com

Diagramet e funksionit LED-et në panelin e kontrollit

Statusi i ndërrimit	LED e verdhë Shfaqja e funksioneve	LED e kuqe Tregues i kontaminimit	Vërejtje
Pa objekt			Funksionimi në rregull
Pa objekt			rregulloni potin derisa LED-i i kuq të fiket, rregulloni sensorin ose pastroni lentën
Objekt i pranishëm			Funksionimi në rregull

Arsyet për aktivizimin e treguesit të kontaminimit (LED i kuq)

Sensor i kontaminuar
Distanca midis sensorit dhe objektit / reflektorit është shumë e madhe
Instalim i pasaktë
Dioda lëshuese të vjetruara

Hyrja e provës
Nëse hyrja e provës është e hapur ose e lidhur me minus, pengesa funksionon normalisht.
Nëse është e lidhur me plus, sensori fiket. Pengesa testohet nëpërmjet këtij ndryshimi të statusit të ndërrimit.

Asgjësimi i duhur

wenglor sensoric GmbH nuk pranon kthimin e produkteve të papërdorshme ose të pariparueshme. Rregulloret përkatëse kombëtare të vlefshme për asgjësimin e mbetjeve zbatohen për asgjësimin e produkteve.

Deklarata KE e konformitetit
Deklarata KE e konformitetit mund të gjendet në faqen tonë të internetit në www.wenglor.com në zonën e shkarkimit.
