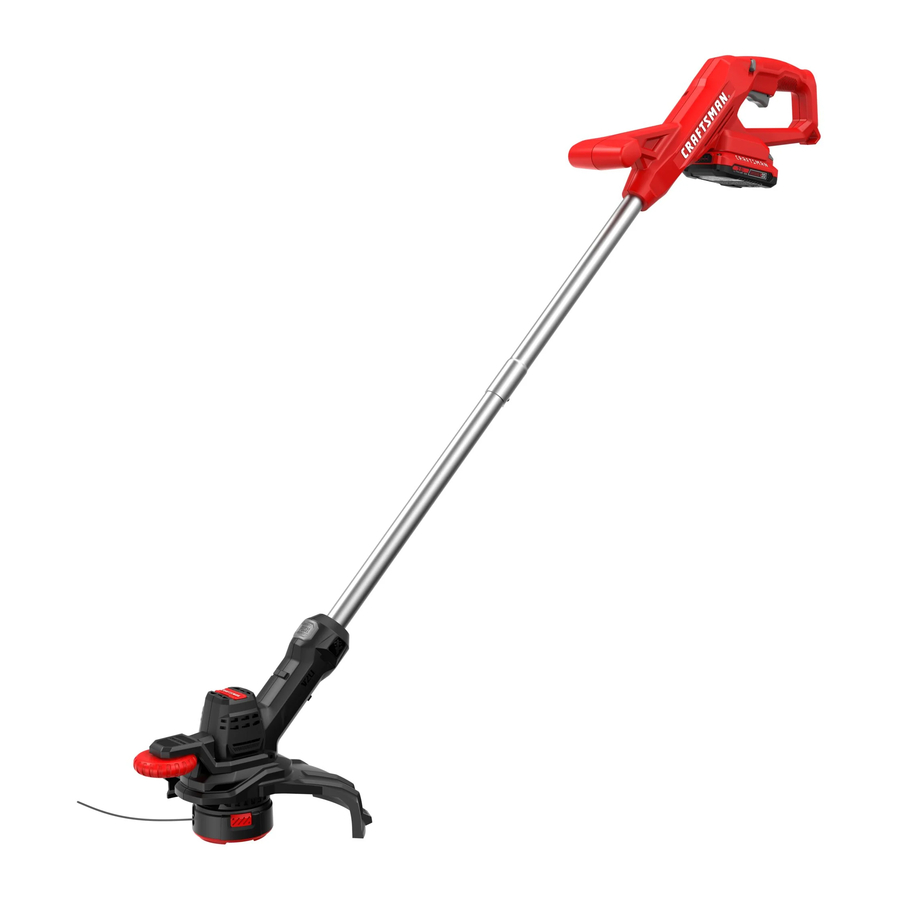

CRAFTSMAN CMCST915D1, CMCST915 - 20V Max vejapjovės/kraštų apipjovėjo vadovas

ĮVADAS

Perskaitykite visus saugos įspėjimus ir visas instrukcijas. Nesilaikant įspėjimų ir instrukcijų, gali įvykti elektros smūgis, gaisras ir (arba) sunkūs sužalojimai.

Kad sumažintumėte sužalojimo riziką, perskaitykite naudojimo instrukciją.

Numatytas naudojimas

Ši vejapjovė skirta naudoti namų ūkyje vejos kraštams apipjauti.
NENAUDOKITE esant drėgnoms sąlygoms arba šalia degių skysčių ar dujų.
NELEISKITE vaikams liestis prie įrankio.
Būtina priežiūra, kai šį įrankį naudoja nepatyrę operatoriai.

Apibrėžimai: Saugos įspėjimo simboliai ir žodžiai

Šioje naudojimo instrukcijoje naudojami šie saugos įspėjimo simboliai ir žodžiai, siekiant įspėti jus apie pavojingas situacijas ir jūsų riziką susižeisti arba sugadinti turtą.

Nurodo neišvengiamai pavojingą situaciją, kurios, jei nebus išvengta, baigsis mirtimi arba sunkiu sužalojimu.

Nurodo potencialiai pavojingą situaciją, kurios, jei nebus išvengta, gali baigtis mirtimi arba sunkiu sužalojimu.

Nurodo potencialiai pavojingą situaciją, kurios, jei nebus išvengta, gali baigtis nedideliu arba vidutinio sunkumo sužalojimu.

(Naudojamas be žodžio) Nurodo su sauga susijusį pranešimą.

PASTABA: Nurodo praktiką, nesusijusią su asmens sužalojimu, kurios, jei nebus išvengta, gali būti padaryta žala turtui.

APŽVALGA

1 pav.

Komponentai

1. Įjungimo/išjungimo paleidiklis (On/Off trigger switch)
2. Apsauginis mygtukas (Lock-off button)
3. Pagalbinė rankena (Auxillary handle)
4. Viršutinis stulpas (Upper pole)
5. Apatinis stulpas (Lower pole)
6. Fiksavimo skląstis (Detent lock)
7. Fiksavimo lizdas (Detent slot)
8. Konvertavimo į krašto apipjovimą mygtukas (Convert-to-edge button)
9. Variklio korpusas (Motor housing)
10. Krašto kreipiamasis ratukas (Edge guide wheel)
11. Apsauga (Guard)
12. Ritės korpusas (Spool housing)
13. Akumuliatorius (battery)
14. Akumuliatoriaus atleidimas (battery release)

BENDRIEJI ELEKTRINIŲ ĮRANKIŲ SAUGOS ĮSPĖJIMAI

Perskaitykite visus saugos įspėjimus, instrukcijas, iliustracijas ir specifikacijas, pateiktas kartu su šiuo elektriniu įrankiu. Jei nesilaikysite visų toliau išvardytų instrukcijų, galite patirti elektros smūgį, gaisrą ir (arba) sunkų sužalojimą.

IŠSAUGOKITE VISUS ĮSPĖJIMUS IR INSTRUKCIJAS, KAD GALĖTUMĖTE PASINAUDOTI ATEITYJE.

Terminas "elektrinis įrankis" įspėjimuose reiškia jūsų elektros tinklo (laidinį) arba akumuliatorinį (belaidį) elektrinį įrankį.

Darbo zonos sauga

1. Laikykite darbo zoną švarią ir gerai apšviestą. Netvarkingos arba tamsios vietos vilioja nelaimingus atsitikimus.
2. Nenaudokite elektrinių įrankių sprogioje aplinkoje, pavyzdžiui, ten, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes ar garus.
3. Dirbdami su elektriniu įrankiu, laikykite vaikus ir pašalinius asmenis atokiau. Dėmesio atitraukimas gali sukelti kontrolės praradimą.

Elektrosauga

1. Elektrinio įrankio kištukai turi atitikti lizdą. Niekada jokiu būdu nemodifikuokite kištuko. Nenaudokite jokių adapterių su įžemintais elektriniais įrankiais. Nemodifikuoti kištukai ir atitinkami lizdai sumažins elektros smūgio riziką.
2. Venkite kūno kontakto su įžemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės ir šaldytuvai. Jei jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika.
3. Saugokite elektrinius įrankius nuo lietaus ar drėgmės. Į elektrinį įrankį patekęs vanduo padidins elektros smūgio riziką.
4. Nepiktnaudžiaukite laidu. Niekada nenaudokite laido elektriniam įrankiui nešti, traukti ar atjungti nuo elektros tinklo. Saugokite laidą nuo karščio, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipainioję laidai padidina elektros smūgio riziką.
5. Dirbdami su elektriniu įrankiu lauke, naudokite lauko sąlygoms tinkamą ilginamąjį laidą. Naudojant lauko sąlygoms tinkamą laidą, sumažėja elektros smūgio rizika.
6. Jei elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje vietoje, naudokite grandinės pertraukiklį (GFCI) su įžeminimo gedimų apsauga. GFCI naudojimas sumažina elektros smūgio riziką.

Asmeninė sauga

1. Būkite atidūs, stebėkite, ką darote, ir naudodamiesi elektriniu įrankiu vadovaukitės sveiku protu. Nenaudokite elektrinio įrankio, kai esate pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų. Akimirksnis neatidumo dirbant su elektriniais įrankiais gali sukelti rimtus sužalojimus.
2. Naudokite asmenines apsaugos priemones. Visada dėvėkite akių apsaugą. Apsaugos priemonės, tokios kaip dulkių kaukė, neslidūs apsauginiai batai, kietas šalmas arba klausos apsaugos priemonės, naudojamos tinkamomis sąlygomis, sumažins sužalojimus.
3. Neleiskite netyčia įjungti. Prieš jungdami prie maitinimo šaltinio ir (arba) akumuliatoriaus, paimdami ar nešdami įrankį, įsitikinkite, kad jungiklis yra išjungtoje padėtyje. Elektrinių įrankių nešiojimas pirštu ant jungiklio arba elektrinių įrankių, kurių jungiklis yra įjungtas, įjungimas gali sukelti nelaimingus atsitikimus.
4. Prieš įjungdami elektrinį įrankį, nuimkite bet kokį reguliavimo raktą arba veržliaraktį. Veržliaraktis arba raktas, paliktas pritvirtintas prie besisukančios elektrinio įrankio dalies, gali sukelti sužalojimus.
5. Nepersistenkite. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą. Tai leidžia geriau valdyti elektrinį įrankį netikėtose situacijose.
6. Apsirenkite tinkamai. Nedėvėkite laisvų drabužių ar papuošalų. Saugokite plaukus, drabužius ir pirštines nuo judančių dalių. Laisvi drabužiai, papuošalai ar ilgi plaukai gali įsipainioti į judančias dalis.
7. Jei yra įrenginiai, skirti dulkių ištraukimo ir surinkimo įrenginiams prijungti, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami. Dulkių surinkimo naudojimas gali sumažinti pavojus, susijusius su dulkėmis.
8. Neleiskite, kad įgytas įprotis dažnai naudotis įrankiais leistų jums pasitenkinti ir ignoruoti įrankių saugos principus. Neatsargus veiksmas gali sukelti sunkų sužalojimą per sekundės dalį.

Elektrinių įrankių naudojimas ir priežiūra

1. Nenaudokite elektrinio įrankio per jėgą. Naudokite tinkamą elektrinį įrankį savo darbui. Tinkamas elektrinis įrankis atliks darbą geriau ir saugiau tuo greičiu, kuriam jis buvo sukurtas.
2. Nenaudokite elektrinio įrankio, jei jungiklis jo neįjungia ir neišjungia. Bet kuris elektrinis įrankis, kurio negalima valdyti jungikliu, yra pavojingas ir turi būti suremontuotas.
3. Prieš atlikdami bet kokius reguliavimus, keisdami priedus arba sandėliuodami elektrinius įrankius, atjunkite kištuką nuo maitinimo šaltinio ir (arba) išimkite akumuliatorių, jei jis yra nuimamas, iš elektrinio įrankio. Tokios prevencinės saugos priemonės sumažina riziką netyčia įjungti elektrinį įrankį.
4. Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje ir neleiskite asmenims, kurie nėra susipažinę su elektriniu įrankiu arba šiomis instrukcijomis, naudotis elektriniu įrankiu. Elektriniai įrankiai yra pavojingi neapmokytų naudotojų rankose.
5. Prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite, ar judančios dalys nėra netinkamai sulygiuotos arba užstrigusios, ar dalys nėra sulūžusios ir ar nėra kitų sąlygų, kurios gali turėti įtakos elektrinio įrankio veikimui. Jei elektrinis įrankis yra pažeistas, prieš naudodami jį suremontuokite. Daugelį nelaimingų atsitikimų sukelia prastai prižiūrimi elektriniai įrankiai.
6. Laikykite pjovimo įrankius aštrius ir švarius. Tinkamai prižiūrimi pjovimo įrankiai su aštriais pjovimo kraštais yra mažiau linkę užstrigti ir juos lengviau valdyti.
7. Naudokite elektrinį įrankį, priedus ir įrankių antgalius ir t. t. pagal šias instrukcijas, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudojant elektrinį įrankį operacijoms, kurios skiriasi nuo numatytų, gali susidaryti pavojinga situacija.
8. Laikykite rankenas ir suėmimo paviršius sausus, švarius ir be alyvos bei riebalų. Slidžios rankenos ir suėmimo paviršiai neleidžia saugiai valdyti įrankio netikėtose situacijose.

Akumuliatorinių įrankių naudojimas ir priežiūra

1. Įkraukite tik gamintojo nurodytu įkrovikliu. Įkroviklis, tinkamas vieno tipo akumuliatoriui, gali sukelti gaisro pavojų, kai naudojamas su kitu akumuliatoriumi.
2. Naudokite elektrinius įrankius tik su specialiai tam skirtomis baterijomis. Naudojant bet kokias kitas baterijas, gali kilti sužalojimo ir gaisro pavojus.
3. Kai akumuliatorius nenaudojamas, laikykite jį atokiau nuo kitų metalinių daiktų, tokių kaip sąvaržėlės, monetos, raktai, vinys, varžtai ar kiti smulkūs metaliniai daiktai, kurie gali sujungti vieną gnybtą su kitu. Trumpasis jungimas tarp akumuliatoriaus gnybtų gali sukelti nudegimus arba gaisrą.
4. Piktnaudžiavimo sąlygomis iš akumuliatoriaus gali išsiskirti skystis; venkite kontakto. Jei netyčia įvyko kontaktas, nuplaukite vandeniu. Jei skystis pateko į akis, kreipkitės į gydytoją. Iš akumuliatoriaus išsiskiriantis skystis gali sukelti dirginimą arba nudegimus.
5. Nenaudokite pažeisto akumuliatoriaus arba įrankio arba modifikuoto. Pažeistos arba modifikuotos baterijos gali elgtis nenuspėjamai, sukeldamos gaisrą, sprogimą arba sužalojimo riziką.
6. Saugokite akumuliatorių arba įrankį nuo ugnies arba per didelės temperatūros. Veikiant ugniai arba aukštesnei nei 265 °F (130 °C) temperatūrai, gali įvykti sprogimas.
7. Laikykitės visų įkrovimo instrukcijų ir nekraukite akumuliatoriaus arba įrankio už instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai įkraunant arba esant temperatūrai už nurodyto diapazono ribų, akumuliatorius gali būti pažeistas ir padidėti gaisro pavojus.

Aptarnavimas

1. Atsiduokite savo elektrinį įrankį kvalifikuotam remonto specialistui, kuris naudoja tik identiškas atsargines dalis. Tai užtikrins, kad elektrinio įrankio sauga būtų išlaikyta.
2. Niekada neaptarnaukite pažeistų akumuliatorių. Akumuliatorius turėtų aptarnauti tik gamintojas arba įgalioti paslaugų teikėjai.

Papildomi saugos įspėjimai

Norėdami sumažinti atsitrenkimo (rikocheto) sužalojimo riziką, dirbkite toliau nuo bet kokio šalia esančio kieto objekto, pvz., sienos, laiptelių, didelio akmens, medžio ir t. t.

• APSAUGA (GUARD) – Nenaudokite šio prietaiso be pritvirtintos apsaugos.
• APSIVILKITE TINKAMAI (DRESS PROPERLY) – Nedėvėkite laisvų drabužių ar papuošalų. Jie gali įsipainioti į judančias dalis. Dirbant lauke rekomenduojamos pirštinės ir tvirta guminė avalynė. Nenaudokite prietaiso basomis kojomis arba avėdami atvirus sandalus. Dėvėkite sunkias ilgas kelnes, kad apsaugotumėte kojas. Dėvėkite apsauginę plaukų dangą, kad sulaikytumėte ilgus plaukus.
• VISADA SAUGOKITE VEIDĄ, RANKAS IR KOJAS NUO BESISUKANČIOS NAILONINĖS LINIJOS. Besisukanti linija atlieka pjovimo funkciją, todėl būkite atsargūs apipjaustydami aplink ekranus ir pageidaujamus augalus.
• LAIKYKITE VISUS ŠALUTINIUS ASMENIS ATOKIAU – saugiu atstumu nuo darbo zonos, ypač vaikus. ĮSITIKINKITE, kad kiti asmenys ir naminiai gyvūnai yra bent 100 pėdų (30 m) atstumu.
• KAI NAUDOJAMAS KAIP KRAŠTŲ APDIRBIMO ĮRANKIS (EDGER) – akmenys, metalo gabalai ir kiti daiktai gali būti išmesti dideliu greičiu linija. Prietaisas ir apsauga yra skirti sumažinti pavojų. Norėdami sumažinti atsitrenkimo (rikocheto) sužalojimo riziką, dirbkite toliau nuo bet kokio šalia esančio kieto objekto, pvz., sienos, laiptelių, didelio akmens, medžio ir t. t.
• BŪKITE LABAI ATSARGŪS (USE GREAT CARE) dirbdami šalia kietų objektų ir, jei reikia, apipjaustykite rankomis.
• ĮRENGINIO PAŽEIDIMAS (DAMAGE TO UNIT) – Jei atsitrenkiate į svetimą objektą arba įsipainiojate į jį, nedelsdami sustabdykite prietaisą, išimkite akumuliatorių, patikrinkite, ar nėra pažeidimų, ir prieš bandydami tęsti darbą, pašalinkite visus pažeidimus. Nenaudokite su sulūžusiu stebule ar rite.
• NENAUDOKITE (DO NOT OPERATE) nešiojamų elektrinių prietaisų dujinėje arba sprogioje aplinkoje. Šių prietaisų varikliai paprastai kibirkščiuoja, o kibirkštys gali uždegti garus.
• BŪKITE ATIDŪS (STAY ALERT) – Nenaudokite šio įrenginio, kai esate pavargę, sergate arba esate apsvaigę nuo alkoholio, narkotikų ar vaistų.
• NEGALIMA (DO NOT) panardinti prietaiso į vandenį arba purkšti ant jo žarna.
• NEGALIMA (DO NOT) leisti jokiam skysčiui patekti į jo vidų. Jei prietaisas sušlapo, leiskite jam džiūti mažiausiai 48 valandas.
• NEGALIMA (DO NOT) valyti slėginiu plovikliu.
• NEGALIMA (DO NOT) laikyti prietaiso ant trąšų ar cheminių medžiagų arba šalia jų.
• NEGALIMA (DO NOT) įkrauti prietaiso lyjant lietui arba drėgnose vietose.
• LAIKYKITE NENAUDOJAMUS PRIETAISUS PATALPOSE (STORE IDLE APPLIANCES INDOORS) – Kai nenaudojami, prietaisai turėtų būti laikomi patalpose sausoje, užrakintoje vietoje, vaikams nepasiekiamoje vietoje.

Papildoma saugos informacija

Niekada nemodifikuokite elektrinio įrankio ar bet kurios jo dalies. Dėl to galite susižaloti arba sugadinti įrankį.

VISADA (ALWAYS) naudokite apsauginius akinius. Kasdieniai akiniai NĖRA apsauginiai akiniai. Taip pat naudokite veido arba dulkių kaukę, jei dirbate dulkėtoje aplinkoje. VISADA DĖVĖKITE SERTIFIKUOTĄ SAUGOS ĮRANGĄ:

• ANSI Z87.1 akių apsaugą (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) klausos apsaugą,
• NIOSH/OSHA/MSHA kvėpavimo takų apsaugą.

Kai kuriose dulkėse yra cheminių medžiagų, kurios, kaip žinoma Kalifornijos valstijoje, sukelia vėžį, apsigimimus ar kitą žalą reprodukcijai. Kai kurie iš šių cheminių medžiagų pavyzdžiai yra:

• junginiai trąšose,
• junginiai insekticiduose, herbiciduose ir pesticiduose,
• arsenas ir chromas iš chemiškai apdorotos medienos.

Norėdami sumažinti savo poveikį šioms cheminėms medžiagoms, dėvėkite patvirtintą saugos įrangą, pvz., dulkių kaukes, kurios yra specialiai sukurtos filtruoti mikroskopines daleles.

Naudojant šį įrankį galima generuoti ir (arba) paskleisti dulkes, kurios gali sukelti rimtus ir nuolatinius kvėpavimo takų ar kitus sužalojimus. Visada naudokite NIOSH/OSHA patvirtintą kvėpavimo takų apsaugą, tinkamą dulkių poveikiui. Nukreipkite daleles nuo veido ir kūno.

Naudojimo metu visada dėvėkite tinkamą asmeninę klausos apsaugą, atitinkančią ANSI S12.6 (S3.19). Esant tam tikroms sąlygoms ir naudojimo trukmei, šio gaminio keliamas triukšmas gali prisidėti prie klausos praradimo.

Kai nenaudojate, padėkite įrankį ant šono ant stabilaus paviršiaus, kur jis nesukels užkliuvimo ar kritimo pavojaus. Kai kurie įrankiai su dideliu akumuliatoriumi stovės vertikaliai, tačiau juos galima lengvai apversti.

• Oro angos dažnai uždengia judančias dalis, todėl jų reikėtų vengti. Laisvi drabužiai, papuošalai ar ilgi plaukai gali įsipainioti į judančias dalis.

Etiketėje ant jūsų įrankio gali būti šie simboliai. Simboliai ir jų apibrėžimai yra tokie:

BPM - dūžiai per minutę
V - voltai
min - minutės
arba DC - nuolatinė srovė
.../min - per minutę
RPM - apsisukimai per minutę
A - amperai
Hz - hercai
W- vatai
Wh - vatvalandės
n₀ - greitis be apkrovos
n - vardinis greitis
- saugos įspėjimo simbolis
- dėvėkite kvėpavimo takų apsaugą
- dėvėkite akių apsaugą
- II klasės konstrukcija (dviguba izoliacija)
- dėvėkite klausos apsaugą
- perskaitykite visą dokumentaciją
- venkite žiūrėti į šviesą
arba AC - kintamoji srovė
Ah - ampervalandės

AKUMULIATORIAI IR ĮKROVIKLIAI

Akumuliatorius nėra visiškai įkrautas iš kartono dėžės. Prieš naudodami akumuliatorių ir įkroviklį, perskaitykite toliau pateiktas saugos instrukcijas ir vykdykite nurodytas įkrovimo procedūras. Užsakydami pakaitinius akumuliatorius, būtinai nurodykite katalogo numerį ir įtampą.

PERSKAITYKITE VISAS INSTRUKCIJAS

Svarbios visų akumuliatorių saugos instrukcijos

Perskaitykite visus saugos įspėjimus, instrukcijas ir įspėjamuosius ženklus, skirtus akumuliatoriui, įkrovikliui ir gaminiui. Nesilaikant įspėjimų ir instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti.

• Nekraukite ir nenaudokite akumuliatoriaus sprogioje aplinkoje, pavyzdžiui, ten, kur yra degių skysčių, dujų ar dulkių. Įdėjus arba išėmus akumuliatorių iš įkroviklio, dulkės arba garai gali užsidegti.
• NIEKADA neįstumkite akumuliatoriaus į įkroviklį jėga. Jokiu būdu nekeiskite akumuliatoriaus, kad jis tilptų į nesuderinamą įkroviklį, nes akumuliatorius gali plyšti ir sunkiai susižaloti. Akumuliatorių ir įkroviklių suderinamumo lentelę rasite šio vadovo pabaigoje.
• Akumuliatorius įkraukite tik CRAFTSMAN įkrovikliais.
• NEGALIMA aplieti ar panardinti į vandenį ar kitus skysčius.
• NEGALIMA leisti vandeniui ar bet kokiam skysčiui patekti į akumuliatorių.
• Nelaikykite ir nenaudokite įrankio ir akumuliatoriaus vietose, kur temperatūra gali siekti arba viršyti 104 °F (40 °C) (pavyzdžiui, lauko pašiūrėse arba metaliniuose pastatuose vasarą). Norėdami, kad akumuliatoriai tarnautų ilgiausiai, laikykite juos vėsioje, sausoje vietoje.
  PASTABA: Nelaikykite akumuliatorių įrankyje, kai įjungtas gaiduko jungiklis. Niekada neužklijuokite gaiduko jungiklio į padėtį ON (įjungta).
• Nedeginkite akumuliatoriaus, net jei jis yra labai pažeistas arba visiškai susidėvėjęs. Akumuliatorius gali sprogti gaisro metu. Degant ličio jonų akumuliatoriams, susidaro toksiški dūmai ir medžiagos.
• Nelaikykite akumuliatoriaus ar prietaiso ugnyje arba aukštoje temperatūroje. Poveikis ugniai arba aukštesnei nei 265 °F (130 °C) temperatūrai gali sukelti sprogimą.
• Laikykitės visų įkrovimo instrukcijų ir nekraukite akumuliatoriaus ar prietaiso už instrukcijose nurodyto temperatūros diapazono ribų. Netinkamas įkrovimas arba įkrovimas esant temperatūrai, kuri neatitinka nurodyto diapazono, gali sugadinti akumuliatorių ir padidinti gaisro pavojų.
• Jei akumuliatoriaus turinys patenka ant odos, nedelsdami nuplaukite tą vietą švelniu muilu ir vandeniu. Jei akumuliatoriaus skystis patenka į akis, skalaukite atmerktą akį vandeniu 15 minučių arba tol, kol nurims dirginimas. Jei reikalinga medicininė pagalba, akumuliatoriaus elektrolitą sudaro skystų organinių karbonatų ir ličio druskų mišinys.
• Atidarytų akumuliatoriaus elementų turinys gali sudirginti kvėpavimo takus. Užtikrinkite gryną orą. Jei simptomai išlieka, kreipkitės į gydytoją.
• Akumuliatoriaus skystis gali būti degus, jei yra veikiamas kibirkšties ar liepsnos.
• Niekada nebandykite atidaryti akumuliatoriaus jokiu būdu. Jei akumuliatoriaus korpusas yra įtrūkęs arba pažeistas, nedėkite jo į įkroviklį. Netraiškykite, nemeskite ir nepažeiskite akumuliatoriaus. Nenaudokite akumuliatoriaus ar įkroviklio, kuris buvo smarkiai suduotas, numestas, pervažiuotas ar kitaip pažeistas (pvz., pradurta vinimi, trenkta plaktuku, užlipta ant jo). Pažeistus akumuliatorius reikia grąžinti į aptarnavimo centrą perdirbti.

Sandėliavimo rekomendacijos

Geriausia laikyti vėsioje ir sausoje vietoje, atokiau nuo tiesioginių saulės spindulių ir per didelio karščio ar šalčio. Laikykite visiškai įkrautą akumuliatorių išimtą iš įkroviklio.

Akumuliatoriaus valymo instrukcijos

Nešvarumus ir riebalus nuo akumuliatoriaus išorės galima pašalinti audiniu arba minkštu nemetaliniu šepečiu. Nenaudokite vandens ar jokių valymo priemonių.

Akumuliatoriai su degalų matuokliu

B pav.

Kai kuriuose akumuliatoriuose yra degalų matuoklis. Kai paspaudžiamas ir laikomas degalų matuoklio mygtukas, LED lemputės rodo apytikslį likusio įkrovimo lygį. Tai nerodo įrankio funkcionalumo ir gali skirtis priklausomai nuo gaminio komponentų, temperatūros ir galutinio vartotojo naudojimo.

Transportavimas

Gaisro pavojus. Nelaikykite, nešiotės ar transportuokite akumuliatoriaus taip, kad metaliniai daiktai galėtų liestis su atvirais akumuliatoriaus gnybtais.

Pavyzdžiui, nedėkite akumuliatoriaus į prijuostes, kišenes, įrankių dėžes, gaminių rinkinių dėžes, stalčius ir pan. su palaidais vinimis, varžtais, raktais, monetomis, rankiniais įrankiais ir pan. Transportuodami atskirus akumuliatorius, įsitikinkite, kad akumuliatoriaus gnybtai yra apsaugoti ir gerai izoliuoti nuo medžiagų, kurios galėtų su jais susiliesti ir sukelti trumpąjį jungimą.

PASTABA: Ličio jonų akumuliatorių negalima dėti į registruotą orlaivių bagažą ir jie turi būti tinkamai apsaugoti nuo trumpojo jungimo, jei yra rankiniame bagaže.

RBRC® ženklas

Prašome nunešti panaudotus akumuliatorius į įgaliotąjį aptarnavimo centrą arba vietinį mažmenininką perdirbti. Kai kuriose vietovėse draudžiama išmestus akumuliatorius mesti į šiukšlių dėžę. Taip pat galite susisiekti su vietiniu perdirbimo centru ir gauti informacijos apie tai, kur išmesti panaudotą akumuliatorių. Nemeskite į perdirbimo konteinerius prie šaligatvio. Daugiau informacijos rasite www.call2recycle.org. arba skambinkite nemokamu numeriu, nurodytu RBRC® ženkle.
RBRC® yra registruotasis Call 2 Recycle, Inc. prekės ženklas.

Svarbios visų akumuliatorių įkroviklių saugos instrukcijos

Perskaitykite visus saugos įspėjimus, instrukcijas ir įspėjamuosius ženklus, skirtus akumuliatoriui, įkrovikliui ir gaminiui. Nesilaikant įspėjimų ir instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti.

• NEBANDYKITE įkrauti akumuliatoriaus jokiais kitais įkrovikliais, išskyrus CRAFTSMAN įkroviklį. CRAFTSMAN įkrovikliai ir akumuliatoriai yra specialiai sukurti veikti kartu.
• Šie įkrovikliai nėra skirti jokiam kitam naudojimui, išskyrus CRAFTSMAN įkraunamų akumuliatorių įkrovimą. Įkrovus kitų tipų akumuliatorius, jie gali perkaisti ir sprogti, o tai gali sukelti sužalojimus, turtinę žalą, gaisrą, elektros smūgį arba elektros smūgį mirtimi.
• Saugokite įkroviklį nuo lietaus ar sniego.
• Neleiskite vandeniui ar bet kokiam skysčiui patekti į įkroviklį.
• Atjungdami įkroviklį, traukite už kištuko, o ne už laido. Tai sumažins elektros kištuko ir laido pažeidimo riziką.
• Įsitikinkite, kad laidas yra tokioje vietoje, kur ant jo nebus užlipta, užkliūta ar kitaip pažeista arba įtempta.
• Nenaudokite ilginamojo laido, nebent tai yra visiškai būtina. Netinkamo ilginamojo laido naudojimas gali sukelti gaisro, elektros smūgio arba elektros smūgio mirtimi pavojų.
• Naudodami įkroviklį lauke, visada pasirūpinkite sausa vieta ir naudokite ilginamąjį laidą, tinkamą naudoti lauke. Naudojant laidą, tinkamą naudoti lauke, sumažėja elektros smūgio pavojus.
• Ilginamasis laidas turi būti tinkamo laido dydžio (AWG arba American Wire Gauge), kad būtų saugus. Kuo mažesnis laido skersmens numeris, tuo storesnis laidas ir tuo didesnė jo talpa. Per mažo skersmens laidas sukels įtampos sumažėjimą, dėl kurio sumažės galia ir perkaistama. Šioje lentelėje parodytas tinkamas dydis, kurį reikia naudoti, atsižvelgiant į bendrą visų kartu sujungtų ilginamųjų laidų ilgį ir firminės lentelės amperų įvertinimą. Jei abejojate, naudokite kitą storesnį laidą.

Minimalus laidų rinkinių skersmuo

Voltai		Bendras laido ilgis pėdomis (metrais)
120V		25 (7.6)	50 (15.2)	100 (30.5)	150 (45.7)
Amperų įvertinimas		American Wire gauge (amerikietiškas laido skersmuo)
Daugiau nei	Ne daugiau nei
0	6	18	16	16	14
6	10	18	16	14	12
10	12	16	16	14	12
12	16	14	12	Nerekomenduojama

• Nedėkite jokių daiktų ant įkroviklio arba nedėkite įkroviklio ant minkšto paviršiaus, kuris gali užblokuoti ventiliacijos angas ir sukelti per didelį vidinį karštį. Padėkite įkroviklį atokiau nuo bet kokio šilumos šaltinio. Įkroviklis vėdinamas per angas korpuso viršuje ir apačioje.
• Nenaudokite įkroviklio su pažeistu laidu arba kištuku. Nedelsdami pakeiskite juos.
• Nenaudokite įkroviklio, jei jis buvo smarkiai suduotas, numestas ar kitaip pažeistas. Nuneškite jį į įgaliotąjį aptarnavimo centrą.
• Neardykite įkroviklio; nuneškite jį į įgaliotąjį aptarnavimo centrą, kai reikia atlikti techninę priežiūrą ar remontą. Netinkamai surinkus, gali kilti elektros smūgio, elektros smūgio mirtimi arba gaisro pavojus.
• Įkroviklis skirtas veikti su standartine 120 V buitine elektros energija. Nebandykite jo naudoti su jokia kita įtampa. Tai netaikoma transporto priemonės įkrovikliui.
• Nelaikykite pašalinių laidžių medžiagų, tokių kaip, bet neapsiribojant, šlifavimo dulkės, metalo drožlės, plieninė vata, aliuminio folija ar bet koks metalinių dalelių susikaupimas, toliau nuo įkroviklio ertmių ir ventiliacijos angų.
• Visada atjunkite įkroviklį nuo maitinimo šaltinio, kai ertmėje nėra akumuliatoriaus.

Akumuliatoriaus įkrovimas

Indikatoriai

C pav.

1. Įjunkite įkroviklį į atitinkamą lizdą.
2. Įdėkite ir visiškai įstatykite akumuliatorių. Įkrovimo metu nuolat mirksės žalia įkrovimo lemputė.
3. Įkrovimas baigtas, kai žalia įkrovimo lemputė nuolat dega. Akumuliatorių galima palikti įkroviklyje arba išimti.
4. Įkroviklis neįkraus sugedusio akumuliatoriaus, apie kurį gali būti pranešta, jei lemputė nedega. Jei lemputė nedega, nuneškite įkroviklį ir akumuliatorių į įgaliotąjį aptarnavimo centrą.

PASTABA: Mirksėjimo modelius rasite etiketėje šalia įkrovimo lemputės ant įkroviklio.

Karšto / šalto akumuliatoriaus paketo delsa

Kai įkroviklis aptinka per karštą arba per šaltą akumuliatorių, jis automatiškai pradeda karšto / šalto akumuliatoriaus paketo delsą, sustabdydamas įkrovimą, kol akumuliatorius pasieks tinkamą temperatūrą. Tada įkroviklis automatiškai persijungia į akumuliatoriaus įkrovimo režimą. Ši funkcija užtikrina maksimalų akumuliatoriaus tarnavimo laiką.
Šaltas akumuliatorius gali įsikrauti lėčiau nei šiltas akumuliatorius.
Apie karšto / šalto akumuliatoriaus paketo delsą bus pranešta, kai žalia lemputė ir toliau mirksės, bet raudona lemputė nuolat degs. Kai akumuliatorius pasieks tinkamą temperatūrą, raudona lemputė išsijungs ir įkroviklis atnaujins įkrovimo procedūrą.

Elektroninė apsaugos sistema

Ličio jonų įrankiai yra sukurti su elektronine apsaugos sistema, kuri apsaugo akumuliatorių nuo perkrovos, perkaitimo ar gilaus išsikrovimo. Įrankis automatiškai išsijungs ir akumuliatorių reikės įkrauti.

Svarbios įkrovimo pastabos

1. Įkroviklis ir akumuliatorius įkrovimo metu gali įkaisti. Tai yra normali būklė ir nerodo problemos. Kad akumuliatorius geriau atvėstų po naudojimo, nedėkite įkroviklio ar akumuliatoriaus į šiltą aplinką, pavyzdžiui, į metalinę pašiūrę ar neizoliuotą priekabą.
2. Jei akumuliatorius neįsikrauna tinkamai:
   1. Patikrinkite lizdo veikimą įjungdami lempą ar kitą prietaisą;
   2. Patikrinkite, ar lizdas prijungtas prie šviesos jungiklio, kuris išjungia maitinimą, kai išjungiate šviesas;
   3. Jei įkrovimo problemos išlieka, nuneškite įrankį, akumuliatorių ir įkroviklį į vietinį aptarnavimo centrą.
3. Galite įkrauti iš dalies panaudotą akumuliatorių, kai tik norite, be jokio neigiamo poveikio akumuliatoriui.

Įkroviklio valymo instrukcijos

Elektros smūgio pavojus. Prieš valydami atjunkite įkroviklį nuo kintamosios srovės lizdo. Nešvarumus ir riebalus nuo įkroviklio išorės galima pašalinti audiniu arba minkštu nemetaliniu šepečiu. Nenaudokite vandens ar jokių valymo priemonių.

Montavimas ant sienos

Kai kurie CRAFTSMAN įkrovikliai yra sukurti taip, kad juos būtų galima montuoti ant sienos arba pastatyti vertikaliai ant stalo ar darbo paviršiaus. Montuodami ant sienos, įrenkite įkroviklį pasiekiamoje atstumu nuo elektros lizdo ir atokiau nuo kampo ar kitų kliūčių, kurios gali trukdyti oro srautui. Naudokite įkroviklio galinę dalį kaip šabloną tvirtinimo varžtų vietai ant sienos. Tvirtai pritvirtinkite įkroviklį naudodami gipso kartono varžtus (įsigyjami atskirai), kurių ilgis ne mažesnis kaip 1" (25,4 mm), o varžto galvutės skersmuo 0,28–0,35" (7–9 mm), įsukdami į medį iki optimalaus gylio, palikdami maždaug 7/32" (5,5 mm) varžto atvirą. Sulygiuokite įkroviklio galinėje dalyje esančius lizdus su atvirais varžtais ir visiškai įstatykite juos į lizdus.

VersaTrack™

Nekraukite akumuliatorių, kai įkroviklis pakabintas ant Trackwall (bėgelinės sienelės).

CRAFTSMAN įkroviklius galima laikyti ant CRAFTSMAN VersaTrack™ Trackwall (bėgelinės sienelės). Kabliukai ir priedai parduodami atskirai. Daugiau informacijos rasite VersaTrack™ Trackwall (bėgelinės sienelės) priedų lape.

IŠSAUGOKITE ŠIAS INSTRUKCIJAS ATEIČIAI

SURINKIMAS IR REGULIAVIMAS

Kad sumažintumėte rimto susižalojimo riziką, išjunkite įrenginį ir išimkite akumuliatorių prieš atlikdami bet kokius reguliavimus arba nuimdami/įdėdami priedus ar reikmenis, keisdami valą arba prieš valydami. Atsitiktinis paleidimas gali sukelti sužalojimą.

Viršutinio ir apatinio stiebų surinkimas

D pav.

Stiebų sujungimas:

1. Montuodami apatinį stiebą į viršutinį stiebą , sulygiuokite fiksavimo skląstį su fiksavimo anga , kaip parodyta D pav.
2. Stumkite abu stiebus kartu, kad fiksavimo skląstis įsijungtų į fiksavimo angą .

Visada patikrinkite, ar fiksavimo skląstis yra visiškai užfiksuotas. Jei fiksavimo skląstis nėra visiškai užfiksuotas, jungtys gali atsijungti ir sukelti pavojingą situaciją. Periodiškai tikrinkite jungtis, kad įsitikintumėte, jog fiksavimo skląstis yra visiškai užfiksuotas.

Apsaugos montavimas

E pav.

Niekada nenuimkite apsaugos. Dėl to galite susižaloti arba sugadinti įrenginį.

NIEKADA NEEKSPLOATUOKITE PRIETAISO, JEI APSAUGA NĖRA TVIRTAI UŽDĖTA.
Apsauga visada turi būti tinkamai pritvirtinta prie prietaiso, kad apsaugotų naudotoją.

1. Atsukite apsaugos varžtą .
2. Užmaukite apsaugą ant žoliapjovės galvutės . Įsitikinkite, kad apsaugos ąselės įsijungia į žoliapjovės galvutės briaunas.
3. Toliau stumkite apsaugą, kol ji "spragtelės" į vietą. Fiksavimo ąselė turi įspragtelėti į korpuso angą.
4. Naudodami kryžminį atsuktuvą, įsukite apsaugos varžtą ir tvirtai priveržkite.
5. Sumontavę apsaugą, nuimkite dangtelį nuo valo nupjovimo ašmenų, esančių ant apsaugos krašto.

Pjovimo valo atlaisvinimas

(A pav.)

Transportuojant pjovimo valas yra priklijuotas prie ritės korpuso .

• Nuimkite juostą, laikančią pjovimo valą prie ritės korpuso.

EKSPLOATAVIMAS

Kad sumažintumėte rimtų sužalojimų riziką, išjunkite įrenginį ir išimkite akumuliatorių prieš atlikdami bet kokius reguliavimus arba nuimdami / montuodami priedus ar aksesuarus. Atsitiktinis paleidimas gali sukelti sužalojimus.

Visada naudokite tinkamas akių apsaugos priemones, atitinkančias ANSI Z87.1 (CAN/CSA Z94.3) standartą, kai naudojate šį prietaisą.

Prieš pradėdami apipjaustymą, naudokite tik tinkamo tipo pjovimo valą.

Apžiūrėkite apipjaustomą plotą ir pašalinkite bet kokius laidus, virves ar į virves panašius objektus, kurie gali įsipainioti į besisukantį valą ar ritę. Ypač atsargiai venkite bet kokių laidų, kurie gali būti išlenkti į išorę į prietaiso kelią, pvz., vielos prie grandininės tvoros pagrindo.

Akumuliatoriaus įdėjimas ir išėmimas

F pav.

PASTABA: Norėdami gauti geriausius rezultatus, įsitikinkite, kad akumuliatorius yra visiškai įkrautas.

1. Norėdami įdėti akumuliatorių į įrankio rankeną, sulygiuokite akumuliatorių su bėgeliais įrankio rankenos viduje ir įstumkite jį į rankeną, kol akumuliatorius tvirtai įsitaisys įrankyje ir įsitikinkite, kad jis neatsijungia.
2. Norėdami išimti akumuliatorių iš įrankio, paspauskite atleidimo mygtuką ir tvirtai ištraukite akumuliatorių iš įrankio rankenos. Įdėkite jį į įkroviklį, kaip aprašyta šio vadovo įkroviklio skyriuje.

Tinkama rankų padėtis

G pav.

Kad sumažintumėte rimtų sužalojimų riziką, VISADA naudokite tinkamą rankų padėtį, kaip parodyta.

Kad sumažintumėte rimtų sužalojimų riziką, VISADA tvirtai laikykite, numatydami staigią reakciją.

Tinkamai rankų padėčiai reikia vienos rankos ant pagrindinės rankenos ir vienos rankos ant pagalbinės rankenos .

Trimerio įjungimas ir išjungimas

(A pav.)

Niekada nebandykite užfiksuoti gaiduko įjungtoje padėtyje.

Norėdami įjungti prietaisą, paspauskite fiksavimo mygtuką , o tada gaiduką . Kai įrenginys veikia, galite atleisti fiksavimo mygtuką. Norėdami išjungti prietaisą, atleiskite gaiduką.

Apipjaustymas

H, I pav.

Kai trimeris įjungtas, pakreipkite jį ir sūpuokite iš vienos pusės į kitą, kaip parodyta H paveiksle.
Laikykite 5°–10° pjovimo kampą. Neviršykite 10°. Pjaukite valo galiuku.
Laikykite mažiausiai 24 colių (610 mm) atstumą tarp apsaugos ir kojų, kaip parodyta I paveiksle.

Konvertavimas į kraštų apipjaustymo režimą

J pav.

Krašto kreiptuvas turėtų būti naudojamas tik kraštų apipjaustymo režimu.

Trimerį galima naudoti apipjaustymo arba kraštų apipjaustymo režimu, norint apipjaustyti kabančią žolę palei vejos kraštus ir gėlynus.

Norėdami konvertuoti trimerį į kraštų apipjaustymo režimą:

1. Išimkite akumuliatorių iš trimerio.
2. Paspauskite konvertavimo į kraštą mygtuką ir pasukite variklio korpusą 180 ° prieš laikrodžio rodyklę, kol variklio korpusas užsifiksuos krašto padėtyje.
3. Norėdami grįžti į apipjaustymo padėtį, paspauskite konvertavimo į kraštą mygtuką ir pasukite variklio korpusą 180 ° pagal laikrodžio rodyklę atgal į pradinę padėtį.

PASTABA: Jei trimerio valas yra tiesiai virš šaligatvio ar abrazyvinio paviršiaus, pjovimo valas susidėvės greičiau nei įprastai.

Kraštų apipjaustymo režimo veikimas

(J pav.)

Kai naudojamas kaip kraštų apipjaustytuvas, akmenys, metalo gabalai ir kiti objektai gali būti išmesti dideliu greičiu. Trimeris ir apsauga yra sukurti taip, kad sumažintų pavojų.

Tačiau ĮSITIKINKITE, kad kiti asmenys ir naminiai gyvūnai yra bent 100 pėdų (30 m) atstumu. Optimalūs pjovimo rezultatai pasiekiami ant kraštų, gilesnių nei 2 coliai (50 mm).

• Nenaudokite šio trimerio tranšėjoms kurti.
• Naudodami krašto kreiptuvą , nukreipkite trimerį.
• Padėkite kraštų apipjaustymo kreiptuvą ant šaligatvio ar abrazyvinio paviršiaus krašto, kad pjovimo valas būtų virš žolės ar purvo ploto, kurį reikia apipjaustyti.
• Norėdami pjauti arčiau, šiek tiek pakreipkite trimerį.

Naudingi pjovimo patarimai

(I pav.)

• Pjovimui naudokite valo galiuką; nestumkite valo galvutės į nenupjautą žolę. Naudokite krašto kreiptuvą palei tokius dalykus kaip tvoros, namai ir gėlynai, kad pasiektumėte geriausių rezultatų.
• Vielinės ir piketinės tvoros sukelia papildomą valo susidėvėjimą, netgi lūžimą. Akmeninės ir plytinės sienos, borteliai ir medis gali greitai susidėvėti valą.
• Neleiskite ritės dangteliui vilktis žeme ar kitais paviršiais.
• Ilgoje augmenijoje pjaukite iš viršaus į apačią ir neviršykite 13 colių (330 mm) aukščio.
• Laikykite trimerį pakreiptą į apipjaustomą plotą; tai yra geriausia pjovimo zona.
• Trimeris pjauna perstumdamas įrenginį iš kairės į dešinę. Tai padės išvengti nuolaužų mėtymo į operatorių.
• Venkite medžių ir krūmų. Medžių žievę, medinius apvadus, apdailą ir tvoros stulpus valas gali lengvai pažeisti.

Pjovimo valas / Valo tiekimas

Jūsų trimeris naudoja 0,065 colio (1,65 mm) skersmens apvalų nailoninį valą. Naudojant nailoninių valų galiukai susidėvės ir nusidėvės. Pjovimo valas susidėvės greičiau ir reikalaus daugiau tiekimo, jei pjovimas ar kraštų apipjaustymas atliekamas palei šaligatvius ar kitus abrazyvinius paviršius arba pjaunamos storesnės piktžolės.

Užsikimšimų ir susipainiojusio valo pašalinimas

K pav.

Prieš atlikdami bet kokį surinkimą, reguliavimą ar keisdami priedus, išimkite akumuliatorių iš trimerio. Tokios prevencinės saugos priemonės sumažina riziką netyčia įjungti prietaisą.

Kartais, ypač pjaunant storas ar stiebines piktžoles, valo tiekimo stebulė gali užsikimšti sultimis ar kita medžiaga, todėl valas užstrigs. Norėdami pašalinti užstrigimą, atlikite toliau nurodytus veiksmus.

Kad išvengtumėte prietaiso sugadinimo, jei pjovimo valas išsikiša už apipjaustymo ašmenų, nupjaukite jį taip, kad jis tik pasiektų ašmenis.

1. Išimkite akumuliatorių iš prietaiso.
2. Paspauskite atleidimo skirtukus ant ritės dangtelio ir nuimkite ritės dangtelį nuo ritės korpuso .
3. Ištraukite nailoninio valo ritę ir pašalinkite visus sulūžusius valus ar pjovimo nuolaužas iš ritės zonos.
4. Uždėkite ritę ant prietaiso, kaip aprašyta skyriuje Ritės mazgo keitimas.

Ritės mazgo keitimas

(K pav.)

Bet kokio priedo, kurio CRAFTSMAN nerekomenduoja naudoti su šiuo prietaisu, naudojimas gali būti pavojingas.

Nenaudokite jokių ašmenų ar bet kokių priedų ar tvirtinimo detalių, išskyrus tuos, kuriuos CRAFTSMAN rekomenduoja naudoti su šiuo trimeriu / kraštų apipjaustytuvu. Dėl to galite sunkiai susižaloti arba sugadinti gaminį.

Įdėkite nailoninį valą (birių arba iš anksto suvyniotų atsarginių ričių), kaip parodyta šiame vadove.
NAUDOKITE TIK 0,065 colio (1,65 mm) SKERSMENS APVALŲ NAILONINĮ MONOFILAMENTINĮ VALĄ. Nenaudokite dantytų ar storesnių valų, nes jie perkraus variklį ir sukels perkaitimą. Šį valą galite įsigyti pas vietinį pardavėją arba įgaliotąjį aptarnavimo centrą.

1. Išimkite akumuliatorių iš prietaiso.
2. Paspauskite atleidimo skirtukus ant ritės dangtelio ir nuimkite ritės dangtelį nuo ritės korpuso .
3. Norėdami gauti geriausius rezultatus, pakeiskite ritę į CRAFTSMAN Model CMZST065.
4. Jei svirtis korpuso pagrinde atsilaisvina, prieš įdėdami naują ritę į korpusą, įstatykite ją į teisingą padėtį.
5. Pašalinkite visus nešvarumus ir žolę nuo ritės dangtelio ir ritės korpuso.
6. Atsekite pjovimo valo galą ir įveskite valą į kilpelę .
7. Paimkite naują ritę ir užstumkite ją ant iškyšos korpuse. Šiek tiek pasukite ritę, kol ji įsitaisys.
8. Valas turėtų išsikišti maždaug 5–3/8 colio (136 mm) nuo korpuso.
9. Sulygiuokite atleidimo skirtukus ant ritės dangtelio su angomis ritės korpuse.
10. Užfiksuokite ritės dangtelį atgal, nuspausdami atleidimo skirtukus ir įspausdami į ritės korpusą.
11. Stumkite dangtelį ant korpuso, kol jis saugiai užsifiksuos.

PASTABA: Įsitikinkite, kad dangtelis yra visiškai padėtas, įsiklausykite į du girdimus spragtelėjimus, kad įsitikintumėte, jog abu atleidimo skirtukai yra tinkamai išdėstyti. Įjunkite prietaisą. Po kelių sekundžių ar mažiau išgirsite, kaip nailoninis valas automatiškai nupjaunamas iki tinkamo ilgio.

PASTABA: Kitos atsarginės dalys (apsaugos, ritės dangteliai ir kt.) yra prieinamos per įgaliotuosius aptarnavimo centrus. Norėdami rasti vietinį aptarnavimo centrą, skambinkite: 1‑888‑331‑4569 arba apsilankykite www.craftsman.com.

Ritės pervyniojimas iš biraus valo

L, M pav.

Naudokite tik 0,065 colio (1,65 mm) apvalaus skersmens valą
Birus valą taip pat galima įsigyti iš vietinio mažmenininko.

PASTABA: Rankomis suvyniotos ritės iš biraus valo dažniau susipainioja nei CRAFTSMAN gamykloje suvyniotos ritės. Norėdami gauti geriausius rezultatus, rekomenduojamos gamykloje suvyniotos ritės.

1. Atjunkite kištuką nuo maitinimo šaltinioIšimkite akumuliatorių iš prietaiso.
2. Išimkite tuščią ritę iš prietaiso, kaip aprašyta skyriuje Ritės mazgo keitimas.
3. Pašalinkite visus likusius pjovimo valus nuo ritės.
4. Padarykite raukšlę pjovimo valo gale maždaug 3/4 colio (19 mm) atstumu. Įkiškite pjovimo valą į vieną iš valo tvirtinimo angų .
5. Įkiškite 3/4 colio (19 mm) biraus valo galą į skylę ritėje, esančioje šalia angos. Įsitikinkite, kad valas yra tvirtai pritrauktas prie ritės.
6. Vyniokite pjovimo valą ant ritės rodyklės kryptimi ant ritės. Įsitikinkite, kad valas suvyniotas tvarkingai ir sluoksniais. Nesukryžiuokite.
7. Kai suvyniotas pjovimo valas pasiekia įdubas , nupjaukite valą.
8. Uždėkite ritę ant prietaiso, kaip aprašyta skyriuje Ritės mazgo keitimas.

PRIEŽIŪRA

Kad sumažintumėte rimto susižalojimo riziką, išjunkite įrenginį ir išimkite akumuliatorių prieš atlikdami bet kokius reguliavimus arba nuimdami/montuodami priedus ar aksesuarus.
Atsitiktinis paleidimas gali sukelti sužalojimą.

Valymas

Išpūskite nešvarumus ir dulkes iš visų oro angų švariu, sausu oru bent kartą per savaitę. Kad sumažintumėte akių sužalojimo riziką, visada dėvėkite ANSI Z87.1 patvirtintą akių apsaugą atlikdami šią procedūrą.

Niekada nenaudokite tirpiklių ar kitų stiprių cheminių medžiagų nemetalinėms įrankio dalims valyti. Šios cheminės medžiagos gali susilpninti plastikines medžiagas, naudojamas šiose dalyse. Naudokite tik vandeniu ir švelniu muilu sudrėkintą audinį. Niekada neleiskite jokiam skysčiui patekti į įrankio vidų; niekada nemerkite jokios įrankio dalies į skystį.

Priedai

Kadangi priedai, išskyrus tuos, kuriuos siūlo CRAFTSMAN, nebuvo išbandyti su šiuo produktu, tokių priedų naudojimas su šiuo įrankiu gali būti pavojingas. Kad sumažintumėte sužalojimo riziką, su šiuo produktu turėtų būti naudojami tik CRAFTSMAN rekomenduojami priedai.

Rekomenduojamus priedus, skirtus naudoti su jūsų įrankiu, galite įsigyti už papildomą mokestį iš vietinio pardavėjo arba įgaliotojo aptarnavimo centro. Jei jums reikia pagalbos ieškant bet kokio priedo, susisiekite su CRAFTSMAN skambindami 1‑888‑331‑4569 .

Versatrack™

Fig. N

Kad sumažintumėte rimto susižalojimo riziką, išjunkite įrenginį ir išimkite akumuliatorių prieš atlikdami bet kokius reguliavimus arba nuimdami/montuodami priedus ar aksesuarus. Atsitiktinis paleidimas gali sukelti sužalojimą.

Kad sumažintumėte rimto susižalojimo riziką, nenaudokite pažeisto Versatrack™ pakabinimo kablio arba Versatrack™ Trackwall. Pažeistas Versatrack™ pakabinimo kablys arba Versatrack™ Trackwall neatlaikys įrankio svorio.

Kad sumažintumėte rimto susižalojimo riziką, įsitikinkite, kad varžtas, laikantis Versatrack™ pakabinimo kablį, yra tvirtai priveržtas.

Kad sumažintumėte rimto susižalojimo riziką, NEGALIMA kabinti įrankio virš galvos arba kabinti daiktų nuo pakabinimo kablio. TIK kabinkite įrankį ant Versatrack™ Trackwall naudodami pakabinimo kablį.

Įsitikinkite, kad įrankio svoris neviršija maksimalaus leistino 20 lb (9 kg) svorio, nurodyto pasirinktam Versatrack™ kabliui.

Kabindami daiktus ant Versatrack™ Trackwall bėgelio, tinkamai išdėstykite įrankius, kad neviršytumėte 75 lb (35 kg) vienam linijiniam pėdai.

Tvirtindami Versatrack™ pakabinimo kablį, naudokite tik pateiktą varžtą. Būtinai tvirtai priveržkite varžtą. Versatrack™ priedai saugiai pritvirtina suderinamus įrankius prie Versatrack™ Trackwall sistemos.

1. Išjunkite įrankį, išimkite akumuliatorių ir priedus.

Bet kuris produktas su atvirais pjovimo dantimis turi būti saugiai uždengtas, jei jis bus ant Versatrack™ Trackwall.

Apsaugos keitimas

(Fig. E)

Niekada nenaudokite prietaiso be tvirtai pritvirtintos apsaugos. Gali atsirasti žala arba susižalojimas.

Esamos apsaugos nuėmimas

1. Atsukite apsaugos varžtą parodytą Fig. E.
2. Nustumkite apsaugą nuo.

Naujos apsaugos surinkimas

1. Nustumkite apsaugą į vietą, kaip parodyta Fig. E.
2. Pakeiskite ir tvirtai priveržkite apsaugos varžtą .

Remontas

Įkroviklis ir akumuliatorius nėra taisomi. Įkroviklio ar akumuliatoriaus viduje nėra taisomų dalių.

Siekiant užtikrinti produkto SAUGUMĄ ir PATIKIMUMĄ, remontą, priežiūrą ir reguliavimą (įskaitant šepečių patikrinimą ir pakeitimą, kai taikoma) turėtų atlikti CRAFTSMAN gamyklos aptarnavimo centras arba CRAFTSMAN įgaliotas aptarnavimo centras. Visada naudokite identiškas atsargines dalis.

Registruotis internetu

Dėkojame už pirkinį. Užregistruokite savo produktą dabar, kad gautumėte:

• GARANTINIS APTARNAVIMAS: Užregistravus savo produktą, galėsite efektyviau gauti garantinį aptarnavimą, jei kiltų problemų su jūsų produktu.
• NUOSAVYBĖS PATVIRTINIMAS: Draudimo nuostolio atveju, pvz., gaisro, potvynio ar vagystės, jūsų nuosavybės registracija bus jūsų pirkimo įrodymas.
• JŪSŲ SAUGUMUI: Užregistravus savo produktą, galėsime susisiekti su jumis mažai tikėtinu atveju, jei pagal Federalinį vartotojų saugos įstatymą reikės pranešimo apie saugą.
• Registruokitės internetu adresu www.craftsman.com/registration

Trejų metų ribota garantija

CRAFTSMAN pataisys arba pakeis be mokesčio bet kokius defektus, atsiradusius dėl netinkamų medžiagų ar gamybos defektų, trejus metus nuo pirkimo datos (dvejus metus baterijoms). Ši garantija neapima dalių gedimų dėl normalaus nusidėvėjimo arba įrankio piktnaudžiavimo. Norėdami gauti daugiau informacijos apie garantijos aprėptį ir informaciją apie garantinį remontą, apsilankykite www.craftsman.com arba skambinkite 1‑888‑331‑4569. Ši garantija netaikoma priedams ar žalai, atsiradusiai dėl remonto, kurį atliko arba bandė atlikti kiti asmenys. ŠI RIBOTA GARANTIJA SUTEIKIAMA VIETOJ VISŲ KITŲ, ĮSKAITANT NUMANOMĄ GARANTIJĄ DĖL TINKAMUMO PARDUOTI IR TINKAMUMO KONKREČIAM TIKSLUI, IR NEAPIMA JOKIOS ATSITIKTINĖS AR PASEKMINĖS ŽALOS. Kai kuriose valstijose neleidžiama apriboti numanomos garantijos galiojimo trukmės arba neįtraukti ar apriboti atsitiktinės ar pasekminės žalos, todėl šie apribojimai jums gali būti netaikomi. Ši garantija suteikia jums konkrečias teisines teises ir galite turėti kitų teisių, kurios skiriasi priklausomai nuo tam tikrų valstijų ar provincijų.

2 METŲ NEMOKAMAS CRAFTSMAN AKUMULIATORIŲ APTARNAVIMAS
CMCB201, CMCB2011, CMCB2015

3 METŲ NEMOKAMAS CRAFTSMAN AKUMULIATORIŲ APTARNAVIMAS
CMCB202, CMCB204, CMCB205, CMCB206

PASTABA: Baterijos garantija anuliuojama, jei akumuliatorius kaip nors buvo sugadintas. CRAFTSMAN neatsako už jokius sužalojimus, atsiradusius dėl sugadinimo, ir gali patraukti baudžiamojon atsakomybėn už sukčiavimą garantija visa apimtimi, leidžiama pagal įstatymus.

90 DIENŲ PINIGŲ GRĄŽINIMO GARANTIJA
Jei dėl kokios nors priežasties nesate visiškai patenkinti savo CRAFTSMAN elektrinio įrankio ar vinies kalimo įrankio veikimu, galite jį grąžinti per 90 dienų nuo pirkimo datos su kvitu, kad gautumėte visą grąžinamąją išmoką – jokių klausimų.

LOTYNŲ AMERIKA: Ši garantija netaikoma produktams, parduodamiems Lotynų Amerikoje. Dėl produktų, parduodamų Lotynų Amerikoje, žiūrėkite konkrečios šalies garantijos informaciją, pateiktą pakuotėje, skambinkite vietinei įmonei arba žiūrėkite garantijos informaciją svetainėje.

NEMOKAMAS ĮSPĖJAMŲJŲ ETIKEČIŲ PAKEITIMAS: Jei jūsų įspėjamosios etiketės tampa neįskaitomos arba jų trūksta, skambinkite 1‑888‑331‑4569, kad gautumėte nemokamą pakeitimą.

JEI TURITE KLAUSIMŲ AR PASTEBĖJIMŲ, SUSISIEKITE SU MUMIS.
1-888-331-4569
WWW.CRAFTSMAN.COM

Nuorodos

• Call2Recycle | United StatesCall2Recycle | United States
• Home | CRAFTSMAN® | CRAFTSMAN
• Create Account | CRAFTSMAN

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti CRAFTSMAN CMCST915D1, CMCST915 - 20V Max vejapjovės/kraštų apipjovėjo vadovas

Prieinamos kalbos
