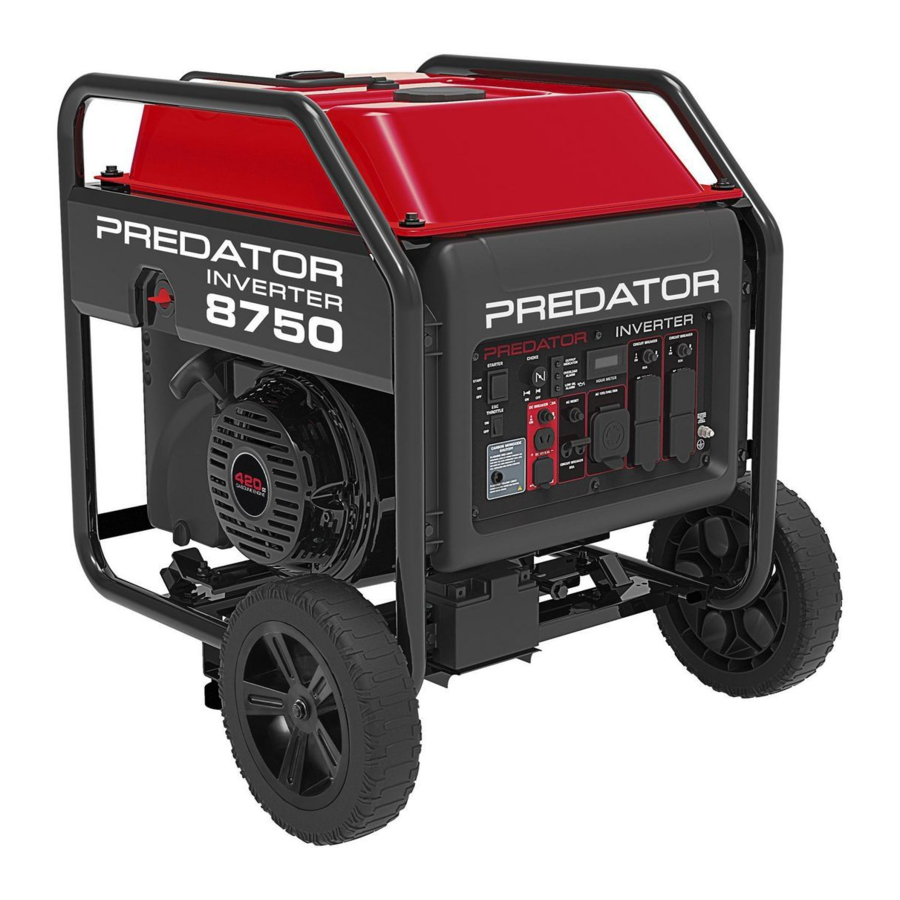

Predator 8750 vatų, 57480 - Inverter Generatoriaus vadovas

Prieš naudodami šį gaminį, perskaitykite šią medžiagą. To nepadarius, galite sunkiai susižaloti. IŠSAUGOKITE ŠĮ VADOVĄ.

Išpakuodami įsitikinkite, kad gaminys yra nepažeistas. Jei trūksta kokių nors dalių arba jos yra sulūžusios, kuo greičiau skambinkite 1-888-866-5797.

ĮSPĖJAMIEJI SIMBOLIAI IR APIBRĖŽIMAI
	Tai yra saugos įspėjimo simbolis. Jis naudojamas įspėti apie galimus sužalojimo pavojus. Laikykitės visų saugos pranešimų, pateikiamų po šiuo simboliu, kad išvengtumėte galimų sužalojimų ar mirties.
	Nurodo pavojingą situaciją, kurios neišvengus, įvyks mirtis arba sunkus sužalojimas.
	Nurodo pavojingą situaciją, kurios neišvengus, galite mirti arba sunkiai susižaloti.
	Nurodo pavojingą situaciją, kurios neišvengus, galite lengvai arba vidutiniškai susižaloti.
	Nurodo praktiką, nesusijusią su sužalojimais.

SVARBIOS SAUGOS INSTRUKCIJOS
IŠSAUGOKITE ŠIAS INSTRUKCIJAS
Šiame vadove pateikiamos svarbios instrukcijos, kurių reikia laikytis įrengiant ir prižiūrint generatorių ir bet kokias baterijas.

Atsargumo priemonės nustatant

1. Šis įrenginys turi būti įrengtas taip, kad prieiga būtų apribota tik kvalifikuotam aptarnaujančiam personalui, kuris buvo informuotas apie vietai taikomų apribojimų priežastis ir apie visas atsargumo priemones, kurių reikia imtis. Prieiga turi būti per specialų įrankį arba užraktą ir raktą, arba kitas saugumo priemones, ir ją turi kontroliuoti už vietą atsakinga institucija.
2. Benzinas ir jo garai yra degūs ir gali sprogti. Naudokite tinkamas degalų laikymo ir tvarkymo procedūras. Nelaikykite degalų ar kitų degių medžiagų šalia.
3. Šalia turėkite kelis ABC klasės gesintuvus.
4. Šios įrangos veikimas gali sukelti kibirkštis, kurios gali sukelti gaisrus aplink sausą augmeniją. Gali prireikti kibirkščių sulaikiklio. Operatorius turėtų susisiekti su vietinėmis priešgaisrinėmis tarnybomis dėl įstatymų ar taisyklių, susijusių su priešgaisriniais reikalavimais.
5. Nustatykite ir naudokite tik ant lygaus, horizontalaus, gerai vėdinamo paviršiaus.
6. Visus sujungimus ir vamzdžius nuo generatoriaus iki apkrovos turi įrengti tik apmokyti ir licencijuoti elektrikai, laikydamiesi visų atitinkamų vietinių, valstijos ir federalinių elektros kodeksų ir standartų bei kitų taisyklių, jei taikoma.

7. Atsarginio maitinimo jungtis prie pastato elektros sistemos turi būti atlikta kvalifikuoto elektriko. Jungtis turi izoliuoti generatoriaus maitinimą nuo komunalinio maitinimo ir atitikti visus galiojančius įstatymus ir elektros kodeksus.
8. Atsarginį jungiklį turėtų įrengti licencijuotas elektrikas, laikydamasis visų galiojančių įstatymų ir elektros kodeksų.
9. Nustatydami dėvėkite ANSI patvirtintus apsauginius akinius, tvirtas darbo pirštines ir dulkių kaukę / respiratorių.
10. Naudokite tik šiame vadove rekomenduojamus tepalus ir degalus.
11. Netinkamai prijungus prie pastato elektros sistemos, elektros srovė iš generatoriaus gali grįžti į komunalines linijas. Toks grįžtamasis ryšys gali mirtinai nutrenkti komunalinių paslaugų įmonės darbuotojus ar kitus asmenis, kurie liečiasi su linijomis dingus elektrai, o atkūrus komunalinį maitinimą, generatorius gali sprogti, sudegti arba sukelti gaisrus. Pasitarkite su komunalinių paslaugų įmone ir kvalifikuotu elektriku, jei ketinate naudoti generatorių atsarginiam maitinimui.
12. Neeksploatuokite generatoriaus prieš įžeminimą. Prieš pradedant eksploatuoti generatorius turi būti įžemintas pagal visus atitinkamus elektros kodeksus ir standartus.

13. Įdiekite anglies monoksido signalizaciją (-as) su atsargine baterija netoliese esančiuose pastatuose pagal gamintojo instrukcijas.

Eksploatavimo atsargumo priemonės

1.
   PAVOJUS APSINUODYTI ANGLIES MONOKSIDU
   Naudojant generatorių patalpoje, GALITE ŽŪTI PER KELIAS MINUTES.
   Generatoriaus išmetamosiose dujose yra anglies monoksido. Tai yra nuodas, kurio negalite nei matyti, nei užuosti.

   NIEKADA nenaudokite namuose ar garaže, NET JEI durys ir langai yra atidaryti.

   Naudokite TIK LAUKE ir toliau nuo langų, durų ir ventiliacijos angų.
2. ANGLIES MONOKSIDO IŠJUNGIMAS

   NORINT IŠVENGTI SUNKIŲ SUŽALOJIMŲ IR MIRTIES DĖL APSINUODIJIMO ANGLIES MONOKSIDU: Anglies monoksido jutiklis yra tik papildoma apsaugos priemonė. Nenaudokite generatoriaus jokioje vietoje ar situacijoje, kuri leistų kauptis anglies monoksidui.

• MIRKSI RAUDONA ŠVIESA: Susikaupė pavojingas anglies monoksido dujų kiekis ir generatorius išsijungs. Nedelsdami išeikite, kol patalpa išsivėdins. Prieš naudodami perkelkite generatorių į gerai vėdinamą vietą.
• MIRKSI GELTONA ŠVIESA: Anglies monoksido jutiklio gedimas. Jutikliui reikalingas aptarnavimas. Nenaudokite generatoriaus, kol jutiklis tinkamai neveikia. Jei turite techninių klausimų, skambinkite 1-888-866-5797.
  PASTABA: Geltona lemputė sumirksi vieną kartą po paleidimo, nurodydama, kad atliktas savitikros testas ir jis veikia normaliai.
  Anglies monoksido jutiklį turi aptarnauti tik kvalifikuotas technikas, kad atkurtų pradinius nustatymus. Nekeiskite ir nemėginkite taisyti anglies monoksido jutiklio. Nesilaikant šių nurodymų, galite mirti arba sunkiai susižaloti dėl anglies monoksido jutiklio gedimo.

3. Niekada nenaudokite generatoriaus patalpose, įskaitant garažus, rūsius, palėpes ir sandėlius. Atidarius duris ir langus arba naudojant ventiliatorius, anglies monoksidas nesikaups namuose.
4. Naudodami generatorius, laikykite juos lauke ir toliau nuo atvirų durų, langų ir ventiliacijos angų, kad patalpose nesikauptų toksiškas anglies monoksido kiekis.
5. Jei naudojant generatorių pradedate blogai jaustis, svaigsta galva ar jaučiatės silpnas, nedelsdami išeikite į gryną orą. Anglies monoksidas iš generatorių gali greitai sukelti visišką negalią ir mirtį.
6. Laikykite vaikus atokiau nuo įrangos, ypač kai ji veikia.
7. Laikykite visus stebėtojus bent šešių pėdų atstumu nuo variklio, kai jis veikia.
8. Nenaudokite variklio naudojimo metu. Leiskite varikliui atvėsti po naudojimo.
9. Niekada nelaikykite degalų ar kitų degių medžiagų šalia variklio.
10. Gaisro pavojus! Nepildykite degalų bako, kai variklis veikia. Nenaudokite, jei išsiliejo benzinas. Prieš užvesdami variklį, nuvalykite išsiliejusį benziną. Nenaudokite šalia kontrolinės lemputės arba atviros liepsnos.
11. Jei prijungtas gaminys veikia neįprastai arba neįprastai lėtai, nedelsdami nustokite naudoti generatorių kaip energijos šaltinį. Visada perskaitykite ir laikykitės gaminio, kurį norite maitinti, naudojimo instrukcijos, kad įsitikintumėte, jog jį galima saugiai ir efektyviai maitinti nešiojamuoju generatoriumi.
12. Prieš prijungdami prietaisą ar maitinimo laidą prie generatoriaus: Įsitikinkite, kad jis yra geros darbinės būklės. Sugedę prietaisai arba maitinimo laidai gali sukelti elektros smūgio pavojų.
13. Neviršykite maksimalios generatoriaus galios. Įsitikinkite, kad bendra visų įrankių ar prietaisų, prijungtų prie generatoriaus vienu metu, elektros galia neviršija generatoriaus galios. Patikrinkite, ar paleidimo šuolis neviršys generatoriaus ribos. Galios lygius tarp nominalios ir maksimalios galima naudoti ne ilgiau kaip 30 minučių.
14. Venkite didelio perkrovimo, dėl kurio išsijungs grandinės pertraukiklis. Viršijus maksimalios galios veikimo laiko limitą arba šiek tiek perkrovus generatorių, grandinės pertraukiklis arba grandinės apsauga gali neišsijungti, tačiau sutrumpės generatoriaus tarnavimo laikas.

15. Nemėginkite prijungti ar atjungti apkrovos jungčių stovėdami vandenyje arba ant šlapios ar drėgnos žemės.
16. Nelieskite įtampingų generatoriaus dalių ir jungiamųjų kabelių ar laidininkų jokia kūno dalimi arba jokiu neizoliuotu laidžiu objektu.
17. Prijunkite generatorių tik prie apkrovos arba elektros sistemos (120 voltų arba 240 voltų), kuri atitinka generatoriaus elektrines charakteristikas ir vardinę galią.
18. GFCI ATSARGUMO PRIEMONĖS
    Prieš kiekvieną naudojimą patikrinkite įžeminimo grandinės pertraukiklio (GFCI) lizdus taip:
    1. Atjunkite visus prietaisus nuo generatoriaus.
    2. Užveskite variklį.
    3. Paspauskite lizdo bandymo mygtuką, kad suveiktų GFCI įrenginys.
    4. Atstatymo mygtukas turėtų išsikišti, nutraukdamas elektros tiekimą į lizdą.
    5. Jei aukščiau nurodytas testas nepavyksta, nenaudokite lizdo, kol jis nebus suremontuotas arba pakeistas.
    6. Norėdami naudoti, paspauskite atstatymo mygtuką.
       Žr. Įžeminimas.
19. Izoliuokite visas jungtis ir atjungtus laidus.
20. Saugokitės elektros smūgio. Saugokite, kad kūnas neliestų įžemintų paviršių, tokių kaip vamzdžiai, radiatoriai, viryklės ir šaldytuvai.
21. Transportuodami generatorių naudokite tik tinkamas transportavimo ir kėlimo priemones, kurių keliamoji galia yra pakankama.
22. Pritvirtinkite generatorių ant transporto priemonių, kad įrankis nesisuktų, neslystų ir nepasvirtų.
23. Pramoninėse srityse privaloma laikytis OSHA reikalavimų.
24. Nepalikite generatoriaus be priežiūros, kai jis veikia. Prieš palikdami darbo vietą, išjunkite generatorių (ir išimkite saugos raktus, jei yra).
25. Generatoriaus variklis gali skleisti didelį triukšmą. Ilgalaikis triukšmo lygis, viršijantis 85 dBA, yra pavojingas klausai. Visada dėvėkite klausos apsaugos priemones, kai dirbate su benzininiu varikliu arba šalia jo, kai jis veikia.
26. Naudodami dėvėkite ANSI patvirtintus apsauginius akinius, klausos apsaugos priemones ir NIOSH patvirtintą dulkių kaukę/respiratorių.
27. Žmonės, turintys širdies stimuliatorius, prieš naudodami turėtų pasikonsultuoti su savo gydytoju (-ais). Elektromagnetiniai laukai, esantys arti širdies stimuliatoriaus, gali sukelti stimuliatoriaus trikdžius arba stimuliatoriaus gedimą. Būtinas atsargumas šalia variklio magneto arba atatrankos starterio.

28. Naudokite tik tuos priedus, kuriuos „Harbor Freight Tools“ rekomenduoja jūsų modeliui. Priedai, kurie gali būti tinkami vienam įrangos vienetui, gali tapti pavojingi, kai naudojami su kitu įrangos vienetu.
29. Nenaudokite sprogioje aplinkoje, pavyzdžiui, esant degiems skysčiams, dujoms ar dulkėms. Benzininiai varikliai gali uždegti dulkes ar garus.
30. Laikykite įžemintus laidžius objektus, tokius kaip įrankiai, atokiau nuo atvirų, įtampingų elektros dalių ir jungčių, kad išvengtumėte kibirkščių ar lankų. Šie įvykiai gali uždegti garus ar garus.
31. Būkite budrūs, stebėkite, ką darote, ir naudokite sveiką protą, kai naudojate šį įrangos vienetą. Nenaudokite šio įrangos vieneto, kai esate pavargęs arba apsvaigęs nuo narkotikų, alkoholio ar vaistų.
32. Apsirenkite tinkamai. Nedėvėkite laisvų drabužių ar papuošalų. Laikykite plaukus, drabužius ir pirštines atokiau nuo judančių dalių. Laisvi drabužiai, papuošalai ar ilgi plaukai gali įsipainioti į judančias dalis.
33. Dalys, ypač išmetimo sistemos komponentai, naudojimo metu labai įkaista. Laikykitės atokiau nuo karštų dalių.
34. Neuždenkite generatoriaus ar jo variklio veikimo metu.
35. Visada laikykite generatorių, jo variklį ir aplinką švarius. Laikykite generatorių bent 5 pėdų atstumu nuo degių objektų.
36. Nerūkykite ir neleiskite kibirkščių, liepsnos ar kitų uždegimo šaltinių šalia įrangos, ypač pildami degalus.
37. Naudokite generatorių, priedus ir t. t. pagal šias instrukcijas ir taip, kaip numatyta konkrečiam įrangos tipui, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudojant įrangą kitoms operacijoms nei numatyta, gali susidaryti pavojinga situacija.
38. Nenaudokite generatoriaus, jei žinoma, kad variklio degalų sistemoje yra nuotėkių.
39. Išsiliejus degalams ar alyvai, juos reikia nedelsiant nuvalyti. Išmeskite skysčius ir valymo medžiagas pagal vietinius, valstijos ar federalinius kodeksus ir reglamentus. Laikykite alyvos skudurus vėdinamoje, uždengtoje metalinėje talpykloje.
40. Laikykite rankas ir kojas atokiau nuo judančių dalių. Nesiekite virš generatoriaus arba per jį, kai jis veikia.
41. Prieš naudodami patikrinkite, ar judančios dalys nėra išsiderinusios arba užstrigusios, ar dalys nėra sulūžusios ir ar nėra kitų sąlygų, galinčių paveikti generatoriaus veikimą. Jei generatorius pažeistas, prieš naudodami jį patikrinkite. Daugelį nelaimingų atsitikimų sukelia prastai prižiūrima įranga.

42. Naudokite tinkamą generatorių. Nekeiskite generatoriaus ar jo variklio ir nenaudokite generatoriaus tikslui, kuriam jis nėra skirtas.

43. Ilgintuvas – įsitikinkite, kad jūsų ilgintuvas yra geros būklės. Naudodami ilgintuvą, būtinai naudokite pakankamai storą, kad atlaikytų jūsų gaminio suvartojamą srovę. Per mažas ilgintuvas sukels įtampos sumažėjimą, dėl kurio sumažės galia ir perkais.
    Žemiau esančioje lentelėje parodytas tinkamas laido dydis, priklausomai nuo laido ilgio ir firminės lentelės srovės stiprumo. Jei abejojate, naudokite kitą storesnį matuoklį. Kuo mažesnis matuoklio skaičius, tuo storesnis laidas.

REKOMENDUOJAMAS MINIMALUS LAIDO STORIS ILGINIMO LAIDAMS
SROVĖ (AMpS)	Apkrova @ 120V (VATAIS)	Apkrova @ 240V (VATAIS)	0 ~ 50 pėdų	50 ~ 75 pėdų	75 ~ 100 pėdų
2	240	480	18 AWG
4	480	960	18 AWG		16 AWG
6	720	1440	18 AWG	16 AWG	14 AWG
8	960	1920	16 AWG		12 AWG
10	1200	2400	16 AWG	14 AWG	12 AWG
15	1800	3600	14 AWG	12 AWG	10 AWG
20	2400	4800	12 AWG	10 AWG
25	3000	6000	12 AWG	10 AWG	8 AWG
30	3600	7200	10 AWG	8 AWG
35	4200	8400	8 AWG	6 AWG
40	4800	9600	6 AWG

Atsargumo priemonės atliekant techninę priežiūrą

1. Prieš atliekant techninę priežiūrą, remontą ar valymą:
   1. Atjunkite visus prietaisus nuo generatoriaus.
   2. Variklio jungiklį nustatykite į "OFF" (išjungta) padėtį.
   3. Leiskite varikliui visiškai atvėsti.
   4. Atjunkite neigiamą (-) akumuliatoriaus gnybtą.
   5. Tada nuimkite žvakės dangtelį nuo žvakės.
2. Laikykite visas apsaugas vietoje ir tinkamai veikiančias. Apsaugos apima duslintuvą, oro valytuvą, mechanines apsaugas ir šilumos skydus, be kitų apsaugų.
3. Prieš perkeldami generatorių ir prieš atlikdami bet kokias techninės priežiūros, remonto ar valymo procedūras, įsitikinkite, kad variklio jungiklis yra "OFF" (išjungta) padėtyje.
4. Laikykite visą elektros įrangą švarią ir sausą. Pakeiskite visus laidus, kurių izoliacija yra įtrūkusi, įpjauta, nutrintas ar kitaip pažeista. Pakeiskite susidėvėjusius, spalvą pakeitusius ar korozijos paveiktus gnybtus. Laikykite gnybtus švarius ir tvirtus.
5. Nekeiskite ir nereguliuokite jokios įrangos ar jos variklio dalies, kurią užsandarino gamintojas ar platintojas. Tik kvalifikuotas techninės priežiūros specialistas gali reguliuoti dalis, kurios gali padidinti arba sumažinti reguliuojamą variklio greitį.
6. Techninės priežiūros metu dėvėkite ANSI patvirtintus apsauginius akinius, tvirtas darbo pirštines ir dulkių kaukę/respiratorių.
7. Prižiūrėkite etiketes ir duomenų lenteles ant įrangos. Jose pateikiama svarbi informacija. Jei jie neįskaitomi arba jų nėra, kreipkitės į "Harbor Freight Tools", kad gautumėte pakaitinį.
8. Leiskite įrangą aptarnauti kvalifikuotam remontininkui, naudodami tik identiškas atsargines dalis. Tai užtikrins, kad būtų išlaikytas įrangos saugumas. Nebandykite atlikti jokių techninės priežiūros ar remonto procedūrų, kurios nėra paaiškintos šiame vadove, arba bet kokių procedūrų, dėl kurių nesate tikri, ar galite jas atlikti saugiai ar teisingai.
9. Laikykite įrangą vaikams nepasiekiamoje vietoje.
10. Laikykitės suplanuotos variklio ir įrangos priežiūros.

GFCI apsauga:
Šis generatorius yra aprūpintas dviem 3 kontaktų, dvigubais 120 V įžeminimo grandinės pertraukiklio (GFCI) lizdais. Šie lizdai suteikia papildomą apsaugą nuo elektros smūgio rizikos. Jei reikia pakeisti lizdus, naudokite tik identiškas atsargines dalis, kurios apima GFCI apsaugą.

Degalų papildymas:

1. Nepildykite degalų bako, kai variklis veikia arba yra karštas.
2. Nerūkykite ir neleiskite kibirkščių, liepsnos ar kitų uždegimo šaltinių aplink įrangą, ypač pildami degalus.
3. KAD IŠVENGTUMĖTE DEGALŲ NUOTEKIO IR GAISRO PAVOJAUS, neperpildykite degalų. Užpildykite degalus pagal degalų lygio informaciją, pateiktą po jūsų modelio specifikacijų lentele.
4. Nepripildykite degalų bako iki viršaus. Palikite šiek tiek vietos, kad degalai galėtų išsiplėsti, jei reikia.
5. Degalus pilkite tik gerai vėdinamoje vietoje.
6. Nuvalykite išsiliejusius degalus ir leiskite pertekliui išgaruoti prieš užvesdami variklį. Kad išvengtumėte GAISRO, neužveskite variklio, kol ore tvyro degalų kvapas.

Akumuliatoriaus priežiūra:

1. Akumuliatorių priežiūrą turi atlikti arba prižiūrėti personalas, išmanantis akumuliatorius ir reikiamas atsargumo priemones. Laikykite pašalinius asmenis atokiau nuo akumuliatorių.
2. Keisdami akumuliatorių, naudokite tokio tipo akumuliatorių: 12 V, 1,6 A h ličio geležies fosfato (LiFEPO4) tipo.
3.
   Nemeskite akumuliatoriaus ar akumuliatorių į ugnį. Akumuliatorius gali sprogti. Tinkamai išmeskite arba perdirbkite senus akumuliatorius.
4.
   Neatidarykite ir nesugadinkite akumuliatoriaus. Yra žinoma, kad išsiskyręs elektrolitas kenkia odai ir akims bei yra toksiškas.
5.
   Akumuliatorius kelia didelės trumpojo jungimo srovės riziką. Dirbant su akumuliatoriais reikia laikytis šių atsargumo priemonių:
   1. Nusiimkite laikrodžius, žiedus ar kitus metalinius daiktus.
   2. Naudokite įrankius su izoliuotomis rankenomis.
   3. Nedėkite įrankių ar metalinių dalių ant akumuliatorių.

IŠSAUGOKITE ŠIAS INSTRUKCIJAS.

Funkcinis aprašymas

Specifikacijos

Generatorius	Išėjimas		120 / 240 V AC, 60 Hz, 58,3 / 29,2 A, 1 fazė, 7 000 paleidimo vatų (8 750 maks. paleidimo vatų) 12 VDC, 8,3 A 5 V USB, 3,1 A
	Baterija elektriniam paleidimui		12 V, 1,6 AH ličio geležies fosfatas (LiFEPO4)
	Elektros lizdas		Du 3 kontaktų, dvigubi NEMA #5-20 120 V GFCI Vienas 4 kontaktų, NEMA #L14-30 twistlock 120 V / 240 V Viena DC lizdas 12 V DC 2X USB-A prievadai
Variklis	Darbinis tūris		420 c c
	Variklio tipas		Horizontalus vieno cilindro 4 taktų OHV
	Aušinimo sistema		Aušinamas priverstiniu oru
	Kuras	Tipas	87+ oktaninio skaičiaus stabilizatoriumi apdorotas neetiliuotas benzinas
		Talpa	5,9 galonai
	Variklio alyva	SAE tipas	10W – 30 virš 32°F 5W – 30 esant 32°F arba žemesnei temperatūrai
		Talpa	1,1 kvartos
	Žvakė	Tipas	Torch F6RTC arba lygiavertė
		Tarpas	0,028" – 0,031"
	Vožtuvo tarpas įsiurbimo/išmetimo		0,0019' - 0,0039'
	Veikimo laikas esant 25 % apkrovai		15,1 val.
	Darbinis garsumas		75 dB @ 21 pėda, be apkrovos

Šio generatoriaus variklio emisijos kontrolės sistemai suteikiama garantija pagal JAV aplinkos apsaugos agentūros ir Kalifornijos oro išteklių valdybos (taip pat žinomos kaip CARB) nustatytus standartus. Informacijos apie garantiją ieškokite paskutiniuose šio vadovo puslapiuose.

Komponentai ir valdikliai

Toliau pateikiami maitinimo skydelio valdiklių aprašymai. Jūsų generatorius turi lizdus, skirtus maitinti jūsų gaminius, su grandinės pertraukikliais, apsaugančiais įtampos srautą.

Pradinis įrankio nustatymas / surinkimas

Prieš nustatydami ar naudodami šį gaminį, perskaitykite VISĄ SVARBIOS SAUGOS INFORMACIJOS skyrių šio vadovo pradžioje, įskaitant visą tekstą po poskyriais.

NORINT IŠVENGTI SUNKIŲ SUŽALOJIMŲ:
Eksploatuokite tik įdėję tinkamą kibirkščių sulaikiklį. Eksploatuojant šią įrangą gali susidaryti kibirkštys, kurios gali sukelti gaisrus aplink sausą augmeniją. Gali prireikti kibirkščių sulaikiklio. Operatorius turėtų susisiekti su vietinėmis gaisrų tarnybomis dėl įstatymų ar taisyklių, susijusių su gaisrų prevencijos reikalavimais.

Dideliame aukštyje kvalifikuotas mechanikas turės sureguliuoti variklio karbiuratorių, reguliatorių ir visas kitas dalis, kurios kontroliuoja kuro ir oro santykį, kad būtų galima efektyviai naudoti dideliame aukštyje ir išvengti variklio bei kitų su šiuo gaminiu naudojamų prietaisų pažeidimų.
Pastaba: Norėdami gauti daugiau informacijos apie dalis, išvardytas tolesniuose puslapiuose, žr. surinkimo schemą, esančią šio vadovo pabaigoje.

Ratų komplekto surinkimas
Sumontuokite pridedamą ratų komplektą vadovaudamiesi kartu su juo pateiktomis instrukcijomis.

Ratų montavimas

1. Išpakuokite ir identifikuokite visas dalis.
2. Užmaukite ašį (11a) ant vienos kompresoriaus rėmo pusės ir pritvirtinkite veržlę (14a). Pakartokite kitoje rėmo pusėje.



3. Užmaukite poveržlę (10a), ratą (12a) ir kitą poveržlę (13a) ant ašies ir pritvirtinkite veržlę (9a). Pakartokite ant kitos ašies.


Kojelių montavimas

1. Pritvirtinkite kojelę (18a) prie kojelės atramos (16a) apačios varžtu (19a) ir veržle (15a).



Rankenos montavimas

1. Prieš montuodami rankenos sėdynę, išsukite varžtą (6a), laikantį rankeną (4a) prie rankenos sėdynės (7a).


2. Laikydami rankenos sėdynę, kaip parodyta dešinėje, sulygiuokite rankenos sėdynės (7a) skylutes su skylutėmis ant generatoriaus rėmo toje pačioje pusėje kaip ir kojelės.


3. Pritvirtinkite keturiais varžtais (5a).

4. Sulygiuokite rankeną (4a) su skylutėmis rankenos sėdynėje ir pritvirtinkite varžtu (6a) ir veržle (8a).


5. Naudokite kaištį (2a), kad pritvirtintumėte rankeną pakeltoje arba nuleistoje padėtyje.


Baterijos nustatymo instrukcijos
Visus generatorius galima užvesti naudojant atatrankos metodą. Šiam generatoriui reikia įdiegti bateriją, kad veiktų elektrinio paleidimo funkcija. Prijunkite bateriją prie generatoriaus variklio:

1. Nuimkite gnybtų dangtelius nuo baterijos, jei jie yra įdiegti.
2. Prijunkite teigiamą (raudoną) kabelio jungtį nuo variklio prie teigiamo gnybto ant baterijos. Tvirtai prijunkite kabelį, kad išvengtumėte atjungimo ir trumpųjų jungimų.

3. Prijunkite neigiamą (juodą) kabelio jungtį prie neigiamo baterijos gnybto.

Nuimkite transportavimo laikiklius
Siekiant apsaugoti generatorių transportavimo metu, tarp variklio ir rėmo buvo sumontuoti transportavimo laikikliai. ŠIE LAIKIKLIAI PRIVALO BŪTI NUIMTI PRIEŠ pilant alyvą ar benziną į generatorių.
PRANEŠIMAS: NEMĖGINKITE užvesti generatoriaus, pirmiausia nenuėmę transportavimo laikiklių. Garantija negalios generatoriaus pažeidimams, atsiradusiems dėl laikiklių nenuėmimo.

1. PRIEŠ pildami alyvą ar benziną į variklį, apverskite generatorių ant atatrankos galo. Apverskite ant suploto kartoninės dėžės, kurioje buvo generatorius, arba kito apsauginio paviršiaus, kad nesubraižytumėte rėmo.
2. Išsukite varžtus iš pilkų transportavimo laikiklių. Varžtus ir transportavimo laikiklius galima išmesti.


3. Apverskite generatorių stačiai.

Darbas dideliame aukštyje virš 3000 pėdų

NORINT IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL GAISRO:
Vykdykite instrukcijas gerai vėdinamoje vietoje, atokiau nuo uždegimo šaltinių. Jei variklis įkaitęs nuo naudojimo, išjunkite variklį ir palaukite, kol jis atvės, prieš tęsdami. Nerūkykite.
PRANEŠIMAS Garantija negalios, jei nebus atlikti būtini reguliavimai naudojimui dideliame aukštyje. Dideliame aukštyje kvalifikuotas mechanikas turės sureguliuoti variklio karbiuratorių, reguliatorių ir visas kitas dalis, kurios kontroliuoja kuro ir oro santykį, kad būtų galima efektyviai naudoti dideliame aukštyje ir išvengti variklio bei kitų su šiuo gaminiu naudojamų prietaisų pažeidimų. Kuro sistemai šiame variklyje gali turėti įtakos darbas didesniame aukštyje. Tinkamą veikimą galima užtikrinti įdiegus aukščio komplektą aukštyje, didesniame nei 3000 pėdų virš jūros lygio. Esant didesniam nei 8000 pėdų aukščiui, variklis gali patirti sumažėjusį našumą, net ir su tinkamu pagrindiniu purkštuku. Eksploatuojant šį variklį be tinkamo aukščio komplekto, gali padidėti variklio išmetamųjų teršalų kiekis ir sumažėti degalų ekonomija bei našumas. Komplektą turėtų įdiegti kvalifikuotas mechanikas.

1. Išjunkite variklį.
2. Uždarykite kuro vožtuvą.
3. Padėkite dubenį po kuro taurele, kad sugautumėte išsiliejusį kurą.

   Karbiuratoriaus taurelėje gali būti dujų, kurios ištekės išsukus varžtą.
4. Atsukite varžtą, laikantį kuro taurelę.
5. Iš karbiuratoriaus mazgo korpuso išimkite varžtą, varžto sandariklį, kuro taurelę, kuro taurelės sandariklį ir pagrindinį purkštuką. Norint išimti ir įdiegti pagrindinį purkštuką, reikalingas karbiuratoriaus atsuktuvas (nepridedamas).
   Pastaba: Maišymo vamzdelį laiko pagrindinis purkštukas ir jis gali iškristi, kai jis bus išimtas. Jei jis iškrenta, prieš keisdami pagrindinį purkštuką, įdėkite jį atgal ta pačia kryptimi.
6. Pakeiskite pagrindinį purkštuką atsarginiu pagrindiniu purkštuku, reikalingu jūsų aukščio diapazonui (dalis 1a arba 2a). Pastaba: Kuro taurelės sandariklis ir varžto sandariklis gali būti pažeisti išimant ir juos reikėtų pakeisti naujais iš komplekto.
7. Pakeiskite kuro taurelės sandariklį (4a), kuro taurelę, varžto sandariklį (3a) ir varžtą. Priveržkite.

PRANEŠIMAS: Priverždami neužsukite varžto per stipriai. Pirmiausia priveržkite pirštais, o tada naudokite veržliaraktį, kad įsitikintumėte, jog varžtas tinkamai įsuktas.

9. Nuvalykite išsiliejusį kurą ir leiskite pertekliui išgaruoti prieš užvesdami variklį. Kad išvengtumėte GAISRO, neužveskite variklio, kol ore tvyro kuro kvapas.

Aukščio komplekto dalių sąrašas - A

Dalis	Aprašymas	Kiekis
1a	Pagrindinis purkštukas 3000-6000 pėdų	1
2a	Pagrindinis purkštukas 6000-8000 pėdų	1
3a	Varžto sandariklis	1
4a	Kuro taurelės sandariklis	1

Naudojimo instrukcijos

Prieš įrengdami ar naudodami šį gaminį, perskaitykite VISĄ SVARBIOS SAUGOS INFORMACIJOS skyrių, esantį šio vadovo pradžioje, įskaitant visą tekstą po poskyrių antraštėmis.
Prieš naudodami įrankį, apžiūrėkite, ar nėra pažeistų, atsilaisvinusių ir trūkstamų dalių. Jei randama kokių nors problemų, nenaudokite įrankio, kol jis nebus suremontuotas.

Generatoriaus paruošimo paleidimui patikrinimai
Prieš įrengdami ir paleisdami, apžiūrėkite variklį ir įrangą, ar nėra pažeistų, atsilaisvinusių ir trūkstamų dalių. Jei randama kokių nors problemų, nenaudokite įrangos, kol ji nebus tinkamai sutvarkyta.
Variklio alyvos patikrinimas ir pripildymas

Jūsų garantija NEGALIOJA, jei prieš kiekvieną naudojimą variklio karteris nebus tinkamai pripildytas alyvos. Prieš kiekvieną naudojimą patikrinkite alyvos lygį. Neeksploatuokite variklio, kai alyvos lygis žemas arba jos visai nėra. Variklio eksploatavimas be alyvos arba su žemu alyvos lygiu NEATITAIROMMAI sugadins variklį.

1. Įsitikinkite, kad variklis yra sustabdytas ir lygus.
2. Uždarykite kuro vožtuvą.
3. Nuvalykite matuoklio viršų ir aplink jį esančią zoną. Išimkite matuoklį sukdami jį prieš laikrodžio rodyklę ir nuvalykite švariu, nepūkuotu skudurėliu.



4. Įdėkite matuoklį atgal, nesukdami jo, ir išimkite, kad patikrintumėte alyvos lygį. Alyvos lygis turėtų būti iki pilno lygio, kaip parodyta aukščiau.
5. Jei alyvos lygis yra ties žemu ženklu arba žemiau jo, įpilkite atitinkamo tipo alyvos, kol alyvos lygis pasieks tinkamą lygį. SAE 10W-30 alyva rekomenduojama bendram naudojimui. (SAE klampumo klasės diagrama, esanti Serviso skyriuje, rodo kitus klampumus, kuriuos reikia naudoti esant skirtingoms vidutinėms temperatūroms.)

6. Įsukite matuoklį atgal pagal laikrodžio rodyklę.

   Neeksploatuokite variklio su per mažu alyvos kiekiu. Variklis bus neatitaisomai sugadintas.

Kuro patikrinimas ir pripildymas


NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL GAISRO:
Kuro baką pripildykite gerai vėdinamoje vietoje, atokiau nuo uždegimo šaltinių. Jei variklis įkaitęs nuo naudojimo, išjunkite jį ir palaukite, kol jis atvės, prieš pildami degalus. Nerūkykite.

1. Nuvalykite kuro dangtelį ir aplink jį esančią zoną.
2. Atsukite ir nuimkite kuro dangtelį.
3. Jei reikia, pripildykite kuro baką maždaug 2,5 cm žemiau pripildymo kaklelio 87 oktanų arba aukštesnio bešvinio benzino, kuris buvo apdorotas kuro stabilizatoriaus priedu. Naudokite kuro stabilizatoriaus gamintojo rekomendacijas.
   Pastaba: nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E10). Nenaudokite E85 etanolio.
   Pastaba: nenaudokite benzino, kuris buvo laikomas metalinėje arba nešvarioje kuro talpykloje. Dėl to į karbiuratorių gali patekti dalelių, kurios paveiks variklio veikimą ir (arba) jį sugadins.
4. Tada uždėkite kuro dangtelį.
5. Nuvalykite išsiliejusį kurą ir leiskite pertekliui išgaruoti prieš užvesdami variklį. Kad išvengtumėte GAISRO, neužveskite variklio, kol ore tvyro kuro kvapas.

Generatoriaus naudojimas
Prieš užvesdami generatoriaus variklį
Prieš užvesdami variklį:

1. Vykdykite nustatymo instrukcijas, kad paruoštumėte generatorių.
2. Atjunkite visas apkrovas nuo generatoriaus.
3. Apžiūrėkite generatorių ir variklį.
4. Pripildykite variklį tinkamu kiekiu ir tipo stabilizatoriumi apdoroto kuro ir alyvos.

Pagrindinė generatoriaus naudojimo procedūra -
Konkrečias instrukcijas rasite tolesniuose puslapiuose

1. Patikrinkite, ar generatorius gali atlaikyti galią, reikalingą jūsų gaminiams maitinti.
2. Užveskite variklį ir leiskite varikliui bei generatoriui veikti ir įšilti penkias minutes po užvedimo be elektros apkrovos.
3. Kai variklis veikia, prieš kiekvieną naudojimą patikrinkite GFCI lizdus taip:
   1. Paspauskite lizdo "Test" (testas) mygtuką, kad suveiktų GFCI įrenginys.
   2. "Reset" (atstatymo) mygtukas turėtų išsikišti, nutraukdamas elektros tiekimą į lizdą.
   3. Jei aukščiau pateiktas testas nepavyksta, nenaudokite lizdo, kol jis nebus suremontuotas arba pakeistas.

4. Paspauskite "Reset" (atstatymo) mygtuką, kad galėtumėte naudoti.



4. Įjunkite gaminius.
5. Baigę naudoti generatorių, atjunkite visas elektros apkrovas.
   Pastaba: neleiskite, kad generatoriui pritrūktų kuro, kai prijungtos apkrovos.
6. Išjunkite variklį.
7. Leiskite generatoriui ir jo varikliui visiškai atvėsti. Tada laikykite įrenginį švarioje, sausoje, saugioje vietoje, nepasiekiamoje vaikams ir kitiems neįgaliotiems asmenims.

Užvedę variklį, leiskite jam veikti be apkrovos penkias minutes po kiekvieno užvedimo, kad variklis stabilizuotųsi.

Pradirbimo laikotarpis:

1. Variklio pradirbimas padės užtikrinti tinkamą įrangos ir variklio veikimą.
2. Pradirbimo laikotarpis truks apie 25 naudojimo valandas. Šiuo laikotarpiu NEVIRŠYKITE 75% generatoriaus vardinės galios.

• Po šio laikotarpio pakeiskite variklio alyvą.

Įprastomis eksploatavimo sąlygomis tolesnė priežiūra atliekama pagal tvarkaraštį, paaiškintą skyriuje "PRIEŽIŪRA" (MAINTENANCE).

Variklio užvedimas

1. Norėdami užvesti šaltą variklį, patraukite sklendės rankenėlę į "START" (paleidimo) padėtį. Norėdami iš naujo užvesti šiltą variklį, palikite sklendės rankenėlę "RUN" (veikimo) padėtyje.


2. Atidarykite kuro vožtuvą.


3. Perjunkite ESC jungiklį į išjungtą padėtį.
4. RANKINIAM PALEIDIMUI
   1. Pasukite variklio jungiklį į "ON" (įjungta) padėtį.


   2. Atsargiai suimkite variklio paleidiklio rankeną ir kelis kartus lėtai patraukite, kad benzinas patektų į variklio karbiuratorių. Tada švelniai patraukite paleidiklio rankeną, kol pajusite pasipriešinimą. Leiskite kabeliui visiškai įsitraukti ir tada greitai patraukite. Kartokite, kol variklis užsives.
      Pastaba: neleiskite paleidiklio rankenai atšokti atgal į variklį. Laikykite ją, kai ji atsitraukia, kad ji neatsitrenktų į variklį.

   ELEKTRINIAM PALEIDIMUI
   Pasukite variklio jungiklį į "START" (paleidimo) padėtį.

   Pastaba: norėdami pailginti paleidiklio tarnavimo laiką, naudokite trumpus paleidimo ciklus (daugiausia 5 sekundes). Tada palaukite vieną minutę prieš bandydami vėl užvesti.

5. Leiskite varikliui veikti kelias sekundes. Tada, jei sklendės rankenėlė yra "CHOKE" (sklendės) padėtyje, labai lėtai perkelkite sklendės rankenėlę į "RUN" (veikimo) padėtį.


Pastaba: per greitas sklendės rankenėlės perkėlimas gali sustabdyti variklį.

Leiskite varikliui veikti be apkrovos penkias minutes po kiekvieno užvedimo, kad variklis stabilizuotųsi.

ANGLIES MONOKSIDO IŠJUNGIMAS

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ IR MIRTIES DĖL APSINUODIJIMO ANGLIES MONOKSIDU: Anglies monoksido jutiklis yra tik papildoma apsaugos priemonė. Nenaudokite generatoriaus jokioje vietoje ar situacijoje, kuri leistų kauptis anglies monoksidui.

• MIRKSI RAUDONA ŠVIESA:
  Susikaupė pavojingas anglies monoksido dujų kiekis ir generatorius išsijungs. Nedelsdami išeikite, kol patalpa išsivėdins. Prieš naudodami perkelkite generatorių į gerai vėdinamą vietą.

Anglies monoksido jutiklį turi aptarnauti tik kvalifikuotas specialistas, kad atkurtų pradinius nustatymus. Nekeiskite ir nemėginkite sugadinti anglies monoksido jutiklio. Nesilaikant šių nurodymų, anglies monoksido jutiklio gedimas gali sukelti mirtį arba sunkų sužalojimą.

Elektros apkrovų prijungimas
Prieš naudodami generatorių, susipažinkite su variklio valdikliais, maitinimo skydeliu ir variklio užvedimo būdu. Apskaičiuokite produktų, kuriuos naudosite su generatoriumi, galią ir patikrinkite, ar generatorius gali atlaikyti bendrą apkrovą.


Prie generatoriaus junkite tik tinkamai įžemintus kištukus. Kištukas, kuris yra sujungtas su kitu laidu, gali būti pavojingas. Tik kvalifikuotas elektrikas turėtų prijungti kištuką prie laido.

Niekada neviršykite nurodyto šio generatoriaus pajėgumo, nes dėl perkrovos galite rimtai sugadinti generatorių ir (arba) prietaisus, įrankius ir įrangą. Pradedant ir naudojant, visada reikia apskaičiuoti galios poreikius, kai generatoriaus galia prilyginama prietaisui, įrankiui ar įrangai.
Naudokite DC12 V lizdą 12 V DC įrangai maitinti.

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ: Nekraukite akumuliatorių be tinkamo įkrovimo valdiklio. Neperkraukite.

1. Pirmiausia prijunkite elementus, kuriems reikia daugiausiai galios.
2. Tada prijunkite "indukcines" apkrovos prietaisus, įrankius ir įrangą. Indukcinės apkrovos yra smulkūs rankiniai įrankiai ir kai kurie smulkūs prietaisai.
3. Tada prijunkite bet kokius šviestuvus.
4. Įtampai jautrūs prietaisai, įrankiai ir įranga turėtų būti prijungiami prie generatoriaus paskutiniai. Įjunkite įtampai jautrius elementus, tokius kaip televizoriai, DVD grotuvai, mikrobangų krosnelės ir belaidžiai telefonai, į UL sąraše esantį įtampos viršįtampių apsaugą (nepridedamas). Tada prijunkite viršįtampių apsaugą prie generatoriaus.

   Jei prietaisai, įrankiai ir įranga nebus prijungti ir naudojami šia seka, galite sugadinti generatorių, prietaisus, įrankius ir įrangą, o šio generatoriaus garantija bus anuliuota.

Pastaba: jei variklio greitis arba įtampa svyruoja esant apkrovai, mažesnei už generatoriaus darbinę galią, perkelkite variklio droselio svirtį į "HALF-CHOKE" (pusiau droselis) padėtį.

JEI KURIS NORS GRANDINĖS PERTRAUKIKLIS SUVEIKIA, PATIKRINKITE ŠIUOS DALYKUS:

1. Prieš vėl užvesdami generatorių, įsitikinkite, kad VISI grandinės pertraukikliai yra iš naujo nustatyti.
2. Sureguliuokite kištukus taip, kad apkrovos būtų paskirstytos per lizdų grandines.

Norėdami pasiekti vardinę generatoriaus galią, paskirstykite apkrovas per lizdus.

Su generatoriumi naudojamų įrenginių bendros galios apskaičiavimas
Prieš naudodami generatorių, patikrinkite, ar produktų, kuriuos norite prijungti prie įrenginio, galia yra mažesnė už vardinę ir didžiausią generatoriaus galią. Naudokite toliau pateiktą galios apskaičiavimo lentelę ir ant savo produktų nurodytus vatus, kad padėtumėte apskaičiuoti kelias bendras galias.

Kaip naudoti lentelę:

1. Sudėkite visų elementų, kuriuos norėtumėte naudoti bet kuriuo metu, darbinę galią.
2. Įsitikinkite, kad ši suma yra mažesnė nei 7 000 generatoriaus darbinės galios.
3. Suraskite didžiausią vieną paleidimo galią pasirinktiems elementams ir pridėkite prie bendros sumos.
4. Įsitikinkite, kad ši suma yra mažesnė nei 8 750 maksimalios generatoriaus paleidimo galios.
5. Įjunkite ir įjunkite produktus nuo didžiausios iki mažiausios galios.

Galios apskaičiavimo lentelė

Įranga	Darbinė galia
Bendra darbinė galia (turi būti mažesnė nei 7 000)
Didžiausia papildoma paleidimo galia
Bendra paleidimo galia, reikalinga visoms apkrovoms (turi būti mažesnė nei 8 750)

Pavyzdys

Generatorius, kurio vardinė galia yra didesnė už minimalią reikiamą maksimalią paleidimo galią, tarnaus daug ilgiau nei generatorius, kuris tiekia tiksliai reikiamą galią.
Kaip apskaičiuoti galią
Voltus ir amperus galima sudauginti, kad gautume vatus (voltai x amperai = vatai).
Kaip apskaičiuoti papildomą paleidimo galią
(Jei ji nenurodyta)
Įrangai su varikliu: naudokite vardinę galią kaip papildomos paleidimo galios įvertinimą. Daugumai šviestuvų ar šildytuvų: papildomos paleidimo galios nėra.

Galios įvertinimo diagramos
Pastaba: toliau nurodytos galios yra tik tos įrangos tipo įvertinimai. Prieš jungdami prie generatoriaus, patikrinkite visų apkrovų vardinės lentelės galias.

AVARINĖ SITUACIJA
Įrenginys	Darbinė galia	Papildoma paleidimo galia
Šaldytuvas/šaldiklis	700	1500
Radijas	100	0
DARBO VIETA
Įrenginys	Darbinė galia	Papildoma paleidimo galia
Oro kompresorius - 1/2 AG	1000	1000
Stalo pjūklas - 10"	1700	1300
Juostinis šlifuoklis - 3"	1200	1200
Rankinis grąžtas - 1/2"	600	600
Halogeninis darbo šviestuvas	1000	0
Stūmoklinis pjūklas	900	900
POILSIS
Įrenginys	Darbinė galia	Papildoma paleidimo galia
AM/FM radijas	100	0
Elektrinis grilis	1700	0
Pripūtimo siurblys	50	100
CD/DVD grotuvas	100	0
Dėžutės ventiliatorius - 20"	200	200
Kavos virimo aparatas	600	0
NAMŲ ŪKIS
Įrenginys	Darbinė galia	Papildoma paleidimo galia
Kompiuteris su monitoriumi	800	0
Elektrinė drabužių džiovyklė	5500	500
Elektrinė viryklė	2100	0
Elektrinis vandens šildytuvas	2000	0
Lemputė - 100 vatų	100	0
Mikrobangų krosnelė - 1000 vatų	1000	200
Drenažo siurblys - 1/2 AG	1000	1100
Televizorius	400	0
Skalbimo mašina	1100	1100
Šulinio siurblys - 1/2 AG	1000	1000
VEJA IR SODAS
Įrenginys	Darbinė galia	Papildoma paleidimo galia
Gyvatvorių žirklės	400	400
Aukšto slėgio plovimo įrenginys	1200	1200
Vejapjovė	1200	1200
Kraštų apipjovėjas	1000	1000
ŠILDYMAS IR VĖSINIMAS
Įrenginys	Darbinė galia	Papildoma paleidimo galia
Centrinis oro kondicionierius - 10 000 BTU	1500	1500
Katilo ventiliatorius - 1/2 AG	900	1400
Erdvės šildytuvas	1800	0
Lango oro kondicionierius - 10 000 BTU	1200	600

Variklio sustabdymas avarijos atveju

1. Norėdami sustabdyti variklį avarijos atveju, išjunkite variklio jungiklį (Engine Switch).


PRANEŠIMAS: Generatoriaus išjungimas esant apkrovai gali sugadinti generatorių ir prijungtą įrangą.

Variklio sustabdymas įprastomis sąlygomis

1. Prieš išjungdami variklį, išjunkite visas elektros apkrovas, tada atjunkite jas.


2. Perjunkite ESC jungiklį į išjungtą padėtį (išjungti).


3. Išjunkite variklio jungiklį (išjungti).


4. Uždarykite kuro vožtuvą.

Naudotojo priežiūros instrukcijos

Procedūras, kurios nėra konkrečiai paaiškintos šiame vadove, turi atlikti tik kvalifikuotas specialistas.

SIEKIANT IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL ATSITIKTINIO ĮJUNGIMO: Nustatykite generatoriaus maitinimo jungiklį į "OFF" (išjungta) padėtį, palaukite, kol variklis atvės, ir atjunkite žvakės laidą prieš atlikdami bet kokias apžiūros, priežiūros ar valymo procedūras.
SIEKIANT IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL ĮRANGOS GEDIMO: Nenaudokite pažeistos įrangos. Jei atsiranda neįprastas triukšmas, vibracija arba per didelis dūmingumas, prieš tolesnį naudojimą pašalinkite problemą. Laikykitės visų šiame vadove pateiktų aptarnavimo instrukcijų. Jei variklis nebus tinkamai prižiūrimas, jis gali kritiškai sugesti.
Daugelį priežiūros procedūrų, įskaitant tas, kurios nėra išsamiai aprašytos šiame vadove, dėl saugumo turi atlikti kvalifikuotas specialistas. Jei abejojate, ar galite saugiai aptarnauti įrangą ar variklį, patikėkite tai kvalifikuotam specialistui.

Valymas, priežiūra ir tepimas
Pastaba: Šis priežiūros grafikas skirtas tik kaip bendras vadovas. Jei sumažėja našumas arba įranga veikia neįprastai, nedelsdami patikrinkite sistemas. Kiekvieno įrangos vieneto priežiūros poreikiai skirsis priklausomai nuo tokių veiksnių kaip darbo ciklas, temperatūra, oro kokybė, degalų kokybė ir kiti veiksniai.
Pastaba: Toliau nurodytos procedūros papildo reguliarius patikrinimus ir priežiūrą, paaiškintus kaip įprasto variklio ir įrangos veikimo dalis.

Procedūra	Prieš kiekvieną naudojimą	Kas mėnesį arba kas 20 naudojimo valandų	Kas 3 mėnesius arba 50 naudojimo valandų	Kas 6 mėnesius arba 100 naudojimo valandų	Kasmet arba kas 300 naudojimo valandų	Kas 2 metus
Nuvalykite variklio išorę šepečiu
Patikrinkite variklio alyvos lygį
Patikrinkite oro valytuvą
Patikrinkite nuosėdų kaušelį
Pakeiskite variklio alyvą
Išvalykite/pakeiskite oro valytuvą			*
Patikrinkite ir išvalykite žvakę
Patikrinkite/sureguliuokite tuščiosios eigos greitį Patikrinkite/sureguliuokite vožtuvo tarpą Išvalykite degalų baką, sietelį ir karbiuratorių Išvalykite anglies nuosėdas nuo degimo kameros					**	**
Pakeiskite degalų tiekimo liniją, jei reikia						**

* Aptarnaukite dažniau, kai naudojate dulkėtose vietose.
** Šiuos elementus turėtų aptarnauti kvalifikuotas specialistas.

Degalų patikrinimas ir papildymas


SIEKIANT IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL GAISRO: Užpildykite degalų baką gerai vėdinamoje vietoje, atokiau nuo uždegimo šaltinių. Jei variklis įkaitęs nuo naudojimo, išjunkite jį ir palaukite, kol jis atvės, prieš pildami degalus. Nerūkykite.

1. Nuvalykite degalų dangtelį ir aplink jį esančią vietą.
2. Atsukite ir nuimkite degalų dangtelį.
   Pastaba: Nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E10). Nenaudokite E85 etanolio.
   Pastaba: Nenaudokite benzino, kuris buvo laikomas metalinėje arba nešvarioje degalų talpykloje. Dėl to į karbiuratorių gali patekti dalelių, kurios paveiks variklio veikimą ir (arba) sugadins jį.

3. Jei reikia, pripildykite degalų baką maždaug 2,5 cm žemiau užpildymo kaklelio 87 oktanų arba aukštesnio bešvinio benzino, kuris buvo apdorotas degalų stabilizatoriaus priedu. Naudokite degalų stabilizatoriaus gamintojo rekomendacijas.
4. Uždėkite degalų dangtelį.
5. Nuvalykite išsiliejusius degalus ir leiskite pertekliui išgaruoti prieš užvesdami variklį. Kad išvengtumėte GAISRO, neužveskite variklio, kol ore tvyro degalų kvapas.

Variklio alyvos keitimas

Alyva yra labai karšta veikimo metu ir gali nudeginti. Prieš keisdami alyvą, palaukite, kol variklis atvės.

1. Įsitikinkite, kad variklis sustabdytas ir yra lygus.
2. Uždarykite degalų vožtuvą.
3. Padėkite alyvos surinkimo indą (nepridedamas) po karterio išleidimo kamščiu.
4. Išimkite išleidimo kamštį ir, jei įmanoma, šiek tiek pakreipkite karterį, kad alyva išbėgtų. Perdirbkite panaudotą alyvą.
5. Uždėkite išleidimo kamštį ir priveržkite jį.
6. Nuvalykite matuoklio viršų ir aplink jį esančią vietą. Išimkite matuoklį sukdami jį prieš laikrodžio rodyklę ir nuvalykite jį švaria, nepūkuota šluoste.



7. Įpilkite atitinkamo tipo alyvos, kol alyvos lygis pasieks pilną lygį. SAE 10W-30 alyva rekomenduojama bendram naudojimui.
   Pastaba: Tikrindami alyvos lygį, neįsukite matuoklio.
   SAE klampumo klasės diagramoje parodytas kitas klampumas, kurį reikia naudoti esant skirtingoms vidutinėms temperatūroms.
   SAE klampumo klasės



8. Įsukite matuoklį atgal pagal laikrodžio rodyklę.

   Neužveskite variklio su per mažu alyvos kiekiu. Variklis bus negrįžtamai sugadintas.

Oro filtro elemento priežiūra

1. Nuimkite oro filtro dangtelį ir oro filtro elementus ir patikrinkite, ar nėra nešvarumų. Išvalykite, kaip aprašyta toliau.
2. Valymas:

• "Popieriniams" filtro elementams: Kad išvengtumėte sužalojimų nuo dulkių ir nuolaužų, dėvėkite ANSI patvirtintus apsauginius akinius, NIOSH patvirtintą dulkių kaukę/respiratorių ir tvirtas darbo pirštines. Gerai vėdinamoje vietoje, atokiau nuo pašalinių asmenų, naudokite suspaustą orą, kad išpūstumėte dulkes iš oro filtro. Jei filtras neišsivalo, pakeiskite jį.

• Putplasčio filtro elementams: Kelis kartus išplaukite elementą šiltu vandeniu ir švelniu plovikliu. Išskalaukite. Išspauskite vandens perteklių ir leiskite visiškai išdžiūti. Trumpam pamirkykite filtrą lengvoje alyvoje, tada išspauskite alyvos perteklių.

3. Įdėkite išvalytą filtrą. Prieš naudodami pritvirtinkite oro valytuvo dangtelį.

Žvakės priežiūra

1. Atjunkite žvakės laidą nuo žvakės galo. Nuvalykite nuolaužas aplink žvakę.
2. Naudodami žvakės raktą, išimkite žvakę.
3. Apžiūrėkite žvakę: Jei elektrodas yra alyvuotas, nuvalykite jį švaria, sausa šluoste. Jei ant elektrodo yra nuosėdų, nupoliruokite jį švitriniu popieriumi. Jei baltas izoliatorius yra įtrūkęs arba atskilęs, žvakę reikia pakeisti.
   PASTABA: Naudojant netinkamą žvakę, variklis gali būti sugadintas. Žiūrėkite generatoriaus specifikacijų lentelę, kad sužinotumėte reikiamą tipą ir tarpą.
4. Montuodami naują žvakę, sureguliuokite žvakės tarpą pagal specifikaciją, nurodytą specifikacijų lentelėje. Nespauskite elektrodo, nes žvakė gali būti sugadinta.

5. Įdėkite naują arba išvalytą žvakę į variklį. Su tarpine: Priveržkite pirštais, kol tarpinė susilies su cilindro galvute, tada dar apie 1/2-2/3 apsisukimo. Be tarpinės: Priveržkite pirštais, kol žvakė susilies su galvute, tada dar apie 1/16 apsisukimo.
   PASTABA: Tinkamai priveržkite žvakę. Jei ji bus atlaisvinta, variklis perkaisti. Jei per stipriai priveržta, bus pažeisti sriegiai variklio bloke.
6. Užtepkite dielektrinę žvakės gaubto apsaugą (nepridedama) ant žvakės galo ir vėl tvirtai pritvirtinkite laidą.

Sandėliavimas
Jei įranga nenaudojama ilgiau nei 20 dienų, paruoškite variklį sandėliavimui taip:

1. VALYMAS:
   Palaukite, kol variklis atvės, tada nuvalykite variklį sausa šluoste. PASTABA: Nevalykite vandeniu. Vanduo palaipsniui pateks į variklį ir sukels rūdžių pažeidimus. Užtepkite ploną sluoksnį rūdžių prevencinės alyvos ant visų metalinių dalių.
2. DEGALAI:
   Benzino apdorojimas/degalų bako ištuštinimas
   Kad apsaugotumėte degalų baką sandėliavimo metu, pripildykite baką šviežio benzino, kuris buvo apdorotas degalų stabilizatoriaus priedu. Naudokite degalų stabilizatoriaus gamintojo rekomendacijas. Žr. Degalų patikrinimas ir papildymas. Pasenęs benzinas, kuris nebuvo apdorotas stabilizatoriumi iš anksto, turi būti saugiai išpilamas ir nepaleidžiamas per variklį.


   SIEKIANT IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL GAISRO:
   Užpildykite baką gerai vėdinamoje vietoje, atokiau nuo uždegimo šaltinių. Jei variklis įkaitęs nuo naudojimo, išjunkite jį ir palaukite, kol jis atvės, prieš pildami degalus. Nerūkykite.
   Karbiuratoriaus ištuštinimas
   Uždarę degalų vožtuvą, padėkite tinkamą indą po karbiuratoriumi ir atsargiai išimkite išleidimo varžtą iš karbiuratoriaus dubens apačios, leisdami degalams visiškai išbėgti. Ištuštinę vėl įsukite išleidimo varžtą.

   Kad išvengtumėte sunkių sužalojimų ir gaisro, prieš ištuštindami karbiuratorių, uždarykite degalų vožtuvą.
   TEPIMAS:

1. Pakeiskite variklio alyvą.
2. Išvalykite vietą aplink žvakę. Išimkite žvakę ir įpilkite vieną valgomąjį šaukštą variklio alyvos į cilindrą per žvakės angą.
3. Įdėkite žvakę atgal, bet palikite žvakės laidą atjungtą.
4. Patraukite starterio rankeną, kad paskirstytumėte alyvą cilindre. Sustokite po vieno ar dviejų apsisukimų, kai pajusite, kad stūmoklis pradeda suspaudimo ciklą (kai pradėsite jausti pasipriešinimą).

3. SANDĖLIAVIMO VIETA:
   Uždenkite ir laikykite sausoje, lygioje, gerai vėdinamoje vietoje, vaikams nepasiekiamoje vietoje. Sandėliavimo vieta taip pat turėtų būti atokiau nuo uždegimo šaltinių, tokių kaip vandens šildytuvai, drabužių džiovyklės ir krosnys. Venkite tiesioginio sąlyčio su lietumi ir saulės spinduliais.
   PASTABA: Ilgalaikio sandėliavimo metu variklis turi būti užvedamas kas 3 mėnesius ir leisti jam veikti 15–20 minučių, kitaip garantija NEGALIOJA.
4. PO SANDĖLIAVIMO:
   Prieš užvesdami variklį sandėliavimo metu arba po jo, atminkite, kad neapdorotas benzinas greitai genda. Ištuštinkite degalų baką ir pakeiskite šviežiais degalais, jei neapdorotas benzinas stovėjo mėnesį, jei apdorotas benzinas stovėjo ilgiau nei rekomenduojamas degalų stabilizatoriaus laikotarpis arba jei variklis neužsiveda.

Gedimų šalinimas

Laikykitės visų saugos priemonių, kai diagnozuojate ar aptarnaujate įrangą ar variklį.
