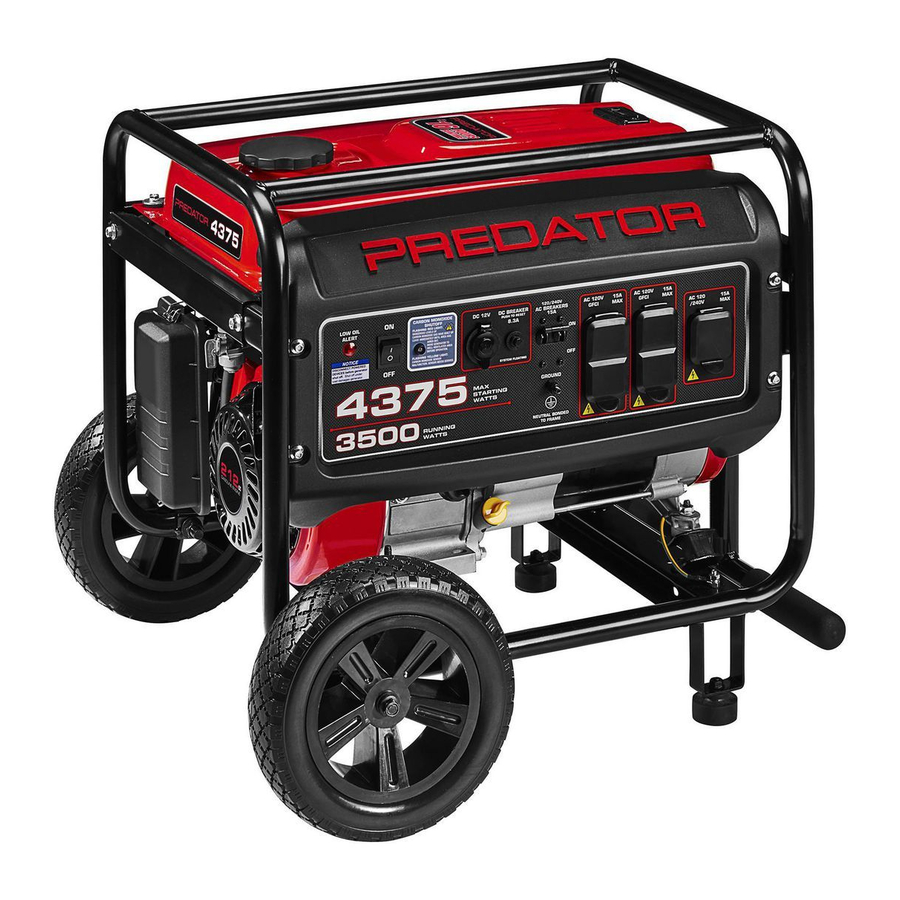

Predator 4375 vatų, 59207 - benzininio nešiojamojo generatoriaus instrukcija

Išsaugokite šią instrukciją Išsaugokite šią instrukciją, kad galėtumėte susipažinti su saugos įspėjimais ir atsargumo priemonėmis, surinkimo, naudojimo, patikrinimo, priežiūros ir valymo procedūromis. Įrašykite gaminio serijos numerį instrukcijos gale (arba pirkimo mėnesį ir metus, jei gaminys neturi numerio). Laikykite šią instrukciją ir kvitą saugioje ir sausoje vietoje, kad galėtumėte pasinaudoti ateityje.

Apsilankykite mūsų svetainėje: http://www.harborfreight.com
Rašykite mūsų techninės pagalbos komandai el. paštu: productsupport@harborfreight.com
Rašykite mūsų variklio pagalbos komandai el. paštu: predator@harborfreight.com

Generatoriaus naudojimas patalpose GALI NUVESTI JUS Į MIRTĮ PER KELIAS MINUTES. Generatoriaus išmetamosiose dujose yra anglies monoksido. Tai yra nuodas, kurio negalite pamatyti ar užuosti.
NIEKADA nenaudokite namuose ar garaže, NET JEI durys ir langai yra atidaryti.	Naudokite TIK LAUKE ir toli nuo langų, durų ir ventiliacijos angų.
Nenaudokite priekabose, sunkvežimių kėbuluose ar palapinėse.	Naudokite bent 20 pėdų atstumu nuo žmonių, gyvūnų ir konstrukcijų, nukreipę išmetamąsias dujas į šalį.

Išpakuodami įsitikinkite, kad gaminys yra nepažeistas. Jei trūksta dalių arba jos yra sulūžusios, kuo greičiau skambinkite numeriu 1-888-866-5797.

Prieš naudodami šį gaminį, perskaitykite šią medžiagą. To nepadarius, galite sunkiai susižaloti. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ.

SVARBIOS SAUGOS INSTRUKCIJOS

ĮSPĖJAMIEJI SIMBOLIAI IR APIBRĖŽIMAI
	Tai yra saugos įspėjimo simbolis. Jis naudojamas įspėti apie galimus sužalojimo pavojus. Laikykitės visų saugos pranešimų, pateikiamų po šiuo simboliu, kad išvengtumėte galimų sužalojimų ar mirties.
	Nurodo pavojingą situaciją, kurios neišvengus, įvyks mirtis arba sunkūs sužalojimai.
	Nurodo pavojingą situaciją, kurios neišvengus, gali įvykti mirtis arba sunkūs sužalojimai.
	Nurodo pavojingą situaciją, kurios neišvengus, gali įvykti nedideli arba vidutiniai sužalojimai.
	Aptariami veiksmai, nesusiję su kūno sužalojimais.

IŠSAUGOKITE ŠIAS INSTRUKCIJAS

Šiame vadove pateikiamos svarbios instrukcijos, kurių reikia laikytis montuojant ir prižiūrint Generatorius ir bet kokias baterijas.

Atsargumo priemonės nustatant

1. Šis įrenginys turi būti įrengtas taip, kad prieiga būtų apribota tik kvalifikuotam aptarnaujančiam personalui, kuris buvo informuotas apie vietai taikomų apribojimų priežastis ir apie visas atsargumo priemones, kurių reikia imtis. Prieiga turi būti per specialų įrankį arba užraktą ir raktą, arba kitas saugumo priemones, ir ją turi kontroliuoti už vietą atsakinga institucija.
2. Benzininis kuras ir garai yra degūs ir potencialiai sprogūs. Naudokite tinkamas kuro laikymo ir tvarkymo procedūras. Nelaikykite kuro ar kitų degių medžiagų šalia.
3. Šalia turėkite kelis ABC klasės gesintuvus.
4. Šios įrangos veikimas gali sukelti kibirkštis, kurios gali sukelti gaisrus aplink sausą augmeniją.
   Gali prireikti kibirkščių sulaikiklio. Operatorius turėtų susisiekti su vietinėmis gaisrinėmis tarnybomis dėl įstatymų ar taisyklių, susijusių su priešgaisrinės saugos reikalavimais.
5. Nustatykite ir naudokite tik ant lygaus, horizontalaus, gerai vėdinamo paviršiaus.
6. Visus sujungimus ir vamzdžius nuo Generatoriaus iki apkrovos turi įrengti tik apmokyti ir licencijuoti elektrikai, laikydamiesi visų atitinkamų vietinių, valstijos ir federalinių elektros kodeksų ir standartų bei kitų, jei taikoma, taisyklių.
7. Atsarginio maitinimo jungtis prie pastato elektros sistemos turi būti atlikta kvalifikuoto elektriko. Jungtis turi izoliuoti Generatoriaus maitinimą nuo komunalinio maitinimo ir atitikti visus galiojančius įstatymus ir elektros kodeksus.
8. Perjungimo jungiklį turi įrengti licencijuotas elektrikas, laikydamasis visų galiojančių įstatymų ir elektros kodeksų.
9. Montuodami dėvėkite ANSI patvirtintus apsauginius akinius, tvirtas darbo pirštines ir dulkių kaukę/respiratorių.
10. Naudokite tik šiame vadove rekomenduojamus tepalus ir kurą.
11. Netinkamos jungtys prie pastato elektros sistemos gali leisti elektros srovei iš Generatoriaus grįžti į komunalines linijas. Toks grįžtamasis maitinimas gali nutrenkti elektros tinklų įmonės darbuotojus ar kitus asmenis, kurie liečiasi su linijomis elektros energijos tiekimo nutraukimo metu, o Generatorius gali sprogti, sudegti arba sukelti gaisrus, kai bus atnaujintas komunalinis maitinimas. Pasitarkite su komunalinių paslaugų įmone ir kvalifikuotu elektriku, jei ketinate naudoti Generatorius atsarginiam maitinimui.
12. Neeksploatuokite Generatoriaus prieš įžeminimą. Prieš pradedant eksploatuoti Generatorius turi būti įžemintas pagal visus atitinkamus elektros kodeksus ir standartus.
13. Įrenkite anglies monoksido signalizaciją (-as) su baterijos atsarga netoliese esančiuose pastatuose pagal gamintojo instrukcijas.

Eksploatavimo atsargumo priemonės

1.
   PAVOJUS APSINUODYTI ANGLIES MONOKSIDU
   Naudojant generatorių patalpoje GALIMA MIRTIS PER KELIAS MINUTES. Generatoriaus išmetamosiose dujose yra anglies monoksido. Tai yra nuodas, kurio negalite matyti ar užuosti.

   NIEKADA nenaudokite namuose ar garaže, NET JEI durys ir langai yra atidaryti.

   Naudokite TIK LAUKE ir toliau nuo langų, durų ir ventiliacijos angų.
2. ANGLIES MONOKSIDO IŠJUNGIMAS

   NORINT IŠVENGTI SUNKIŲ SUŽALOJIMŲ IR MIRTIES DĖL ANGLIES MONOKSIDO ĮKVĖPIMO:
   Anglies monoksido jutiklis yra tik papildoma apsaugos priemonė. Nenaudokite generatoriaus jokioje vietoje ar situacijoje, kuri leistų kauptis anglies monoksidui.
   • MIRKSI RAUDONA ŠVIESA:
     Susikaupė pavojingas anglies monoksido dujų kiekis ir generatorius išsijungs.
     Nedelsdami išeikite, kol patalpa išsivėdins. Prieš naudodami perkelkite generatorių į gerai vėdinamą vietą.
   • MIRKSI GELTONA ŠVIESA:
     Anglies monoksido jutiklio gedimas. Jutikliui reikia priežiūros. Nenaudokite generatoriaus, kol jutiklis tinkamai neveikia. Jei turite techninių klausimų, skambinkite 1-888-866-5797.
     PASTABA: Geltona lemputė sumirksi vieną kartą po paleidimo, nurodydama, kad atliktas savitikros testas ir veikia normaliai.
     Anglies monoksido jutiklį turi aptarnauti tik kvalifikuotas technikas, kad atkurtų pradinius nustatymus. Negalima modifikuoti ar gadinti anglies monoksido jutiklio. Nesilaikant šių nurodymų, galite mirti arba sunkiai susižaloti dėl anglies monoksido jutiklio gedimo.
3. Niekada nenaudokite generatoriaus patalpose, įskaitant garažus, rūsius, palėpes ir sandėlius. Atidarius duris ir langus arba naudojant ventiliatorius, ANGLIES MONOKSIDAS NAMUOSE NESUSIKAUPYS.
4. Naudodami generatorius, laikykite juos lauke ir toliau nuo atvirų durų, langų ir ventiliacijos angų, kad išvengtumėte toksiško anglies monoksido kiekio kaupimosi patalpose.
5. Jei naudojant generatorių pradedate blogai jaustis, svaigsta galva ar jaučiatės silpnai, nedelsdami išeikite į gryną orą. Anglies monoksidas iš generatorių gali greitai sukelti visišką negalią ir mirtį.
6. Laikykite vaikus atokiau nuo įrangos, ypač kai ji veikia.
7. Laikykite visus žiūrovus bent šešių pėdų atstumu nuo variklio, kai jis veikia.
8. Nenaudokite variklio naudojimo metu. Po naudojimo leiskite varikliui atvėsti.
9. Niekada nelaikykite degalų ar kitų degių medžiagų šalia variklio.
10. Gaisro pavojus! Nepildykite degalų bako, kai variklis veikia. Nenaudokite, jei išsiliejo benzinas. Prieš užvesdami variklį, nuvalykite išsiliejusį benziną. Nenaudokite šalia kontrolinės lemputės arba atviros liepsnos.
11. Jei prijungtas gaminys veikia neįprastai arba neįprastai lėtai, nedelsdami nustokite naudoti generatorių kaip maitinimo šaltinį. Visada perskaitykite ir laikykitės gaminio, kurį norite maitinti, naudojimo instrukcijos, kad įsitikintumėte, jog jį saugiai ir efektyviai galima maitinti nešiojamuoju generatoriumi.
12. Prieš prijungdami prietaisą ar maitinimo laidą prie generatoriaus: įsitikinkite, kad jis gerai veikia. Sugedę prietaisai arba maitinimo laidai gali sukelti elektros smūgio pavojų.
13. Neviršykite maksimalios generatoriaus galios. Įsitikinkite, kad bendra visų įrankių ar prietaisų, vienu metu prijungtų prie generatoriaus, elektros galia neviršija generatoriaus galios. Patikrinkite, ar paleidimo šuolis neviršys generatoriaus ribos. Galios lygius tarp nominalios ir maksimalios galima naudoti ne ilgiau kaip 30 minučių.
14. Venkite didelio perkrovimo, dėl kurio išsijungs grandinės pertraukiklis. Viršijus maksimalios galios veikimo laiko limitą arba šiek tiek perkrovus generatorių, grandinės pertraukiklis arba grandinės apsauga gali neišsijungti, tačiau sutrumpės generatoriaus tarnavimo laikas.
15. Nemėginkite prijungti ar atjungti apkrovos jungčių stovėdami vandenyje arba ant šlapios ar drėgnos žemės.
16. Nelieskite įtampingų generatoriaus dalių ir jungiamųjų kabelių ar laidininkų jokia kūno dalimi arba bet kokiu nenušiltintu laidžiu objektu.
17. Prijunkite generatorių tik prie apkrovos arba elektros sistemos (120 voltų arba 240 voltų), kuri yra suderinama su generatoriaus elektros charakteristikomis ir vardine galia.
18. GFCI ATSARGUMO PRIEMONĖS
    Prieš kiekvieną naudojimą patikrinkite įžeminimo gedimo grandinės pertraukiklio (GFCI) lizdus taip:
    1. Atjunkite visus įrenginius nuo generatoriaus.
    2. Užveskite variklį.
    3. Paspauskite lizdo mygtuką "Test" (testas), kad suveiktų GFCI įrenginys.
    4. Mygtukas "Reset" (atstatymas) turi išsikišti, nutraukdamas elektros tiekimą į lizdą.
    5. Jei aukščiau nurodytas testas nepavyksta, nenaudokite lizdo, kol jis nebus suremontuotas arba pakeistas.
    6. Norėdami naudoti, paspauskite mygtuką "Reset" (atstatymas).
       Prieš naudojimą generatorius turi būti įžemintas. Neįžemintas generatorius kelia didesnę elektros smūgio riziką. Žr. Įžeminimas.
19. Izoliuokite visas jungtis ir atjungtus laidus.
20. Saugokitės elektros smūgio. Saugokite, kad kūnas neliestų įžemintų paviršių, tokių kaip vamzdžiai, radiatoriai, viryklės ir šaldytuvai.
21. Transportuodami generatorių naudokite tik tinkamas transportavimo ir kėlimo priemones, kurių keliamoji galia yra pakankama.
22. Apsaugokite generatorių transporto priemonėse, kad įrankis neapvirstų, neslystų ir nepasvirtų.
23. Pramoninėse srityse reikia laikytis OSHA reikalavimų.
24. Nepalikite generatoriaus be priežiūros, kai jis veikia. Prieš palikdami darbo vietą, išjunkite generatorių (ir išimkite apsaugos raktus, jei yra).
25. Generatoriaus variklis gali skleisti didelį triukšmą. Ilgalaikis triukšmo lygis, viršijantis 85 dBA, yra pavojingas klausai. Visada dėvėkite klausos apsaugos priemones, kai naudojate arba dirbate šalia benzininio variklio, kai jis veikia.
26. Naudojimo metu dėvėkite ANSI patvirtintus apsauginius akinius, klausos apsaugos priemones ir NIOSH patvirtintą dulkių kaukę/respiratorių.
27. Žmonės, turintys širdies stimuliatorius, prieš naudodami turėtų pasikonsultuoti su gydytoju (-ais). Elektromagnetiniai laukai, esantys arti širdies stimuliatoriaus, gali sukelti stimuliatoriaus trikdžius arba stimuliatoriaus gedimą. Būtina būti atsargiems šalia variklio magneto arba atatrankos starterio.
28. Naudokite tik tuos priedus, kuriuos "Harbor Freight Tools" rekomenduoja jūsų modeliui. Priedai, kurie gali būti tinkami vienam įrangos vienetui, gali tapti pavojingi, kai naudojami su kitu įrangos vienetu.
29. Nenaudokite sprogioje aplinkoje, pavyzdžiui, esant degiems skysčiams, dujoms ar dulkėms. Benzininiai varikliai gali uždegti dulkes ar garus.
30. Laikykite įžemintus laidžius objektus, tokius kaip įrankiai, atokiau nuo atvirų, įtampingų elektros dalių ir jungčių, kad išvengtumėte kibirkščiavimo ar lanko susidarymo. Šie įvykiai gali uždegti garus ar garus.
31. Būkite budrūs, stebėkite, ką darote, ir naudokite sveiką protą, kai naudojate šį įrangos vienetą. Nenaudokite šio įrangos vieneto, kai esate pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų.
32. Apsirenkite tinkamai. Nedėvėkite laisvų drabužių ar papuošalų. Saugokite plaukus, drabužius ir pirštines nuo judančių dalių. Laisvi drabužiai, papuošalai ar ilgi plaukai gali įsipainioti į judančias dalis.
33. Dalys, ypač išmetimo sistemos komponentai, naudojimo metu labai įkaista. Laikykitės atokiai nuo karštų dalių.
34. Nenaudokite generatoriaus ar jo variklio veikimo metu.
35. Visada laikykite generatorių, jo variklį ir aplinką švarius.
36. Nerūkykite ir neleiskite kibirkštims, liepsnoms ar kitiems uždegimo šaltiniams patekti šalia įrangos, ypač pildant degalus.
37. Naudokite generatorių, priedus ir kt. pagal šias instrukcijas ir taip, kaip numatyta konkrečiam įrangos tipui, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudojant įrangą operacijoms, kurios skiriasi nuo numatytų, gali susidaryti pavojinga situacija.
38. Nenaudokite generatoriaus, jei žinoma, kad variklio degalų sistemoje yra nuotėkių.
39. Išsiliejus degalams ar alyvai, juos reikia nedelsiant nuvalyti. Išmeskite skysčius ir valymo medžiagas pagal vietinius, valstijos ar federalinius kodeksus ir reglamentus. Laikykite alyvos skudurus vėdinamoje, uždengtoje metalinėje talpykloje.
40. Laikykite rankas ir kojas atokiau nuo judančių dalių. Nesišalinkite virš generatoriaus arba per jį, kai jis veikia.
41. Prieš naudodami patikrinkite, ar judančios dalys nėra išsiderinusios arba užstrigusios, ar dalys nėra sulūžusios ir ar nėra kitų sąlygų, kurios gali turėti įtakos generatoriaus veikimui. Jei generatorius pažeistas, prieš naudodami jį patikrinkite. Daugelis nelaimingų atsitikimų įvyksta dėl prastai prižiūrimos įrangos.
42. Naudokite tinkamą generatorių. Nekeiskite generatoriaus ar jo variklio ir nenaudokite generatoriaus tikslams, kuriems jis nėra skirtas.
43. Ilgintuvas - įsitikinkite, kad jūsų ilgintuvas yra geros būklės. Naudodami ilgintuvą, būtinai naudokite tokį, kuris būtų pakankamai storas, kad praleistų srovę, kurią naudos jūsų gaminys. Per mažas ilgintuvas sukels įtampos sumažėjimą, dėl kurio sumažės galia ir perkais.
    Toliau esančioje lentelėje parodytas tinkamas laido dydis, kurį reikia naudoti, atsižvelgiant į laido ilgį ir vardinės plokštelės amperų įvertinimą. Jei abejojate, naudokite kitą storesnį matuoklį. Kuo mažesnis matuoklio skaičius, tuo storesnis laidas.

Atsargumo priemonės atliekant techninę priežiūrą

1. Prieš atliekant techninę priežiūrą, remontą ar valymą:
   1. Atjunkite visus prietaisus nuo generatoriaus.
   2. Pasukite variklio jungiklį į padėtį "OFF" (išjungta).
   3. Leiskite varikliui visiškai atvėsti.
   4. Tada nuimkite žvakės dangtelį nuo žvakės.
2. Laikykite visas apsaugos priemones savo vietose ir tinkamai veikiančias. Apsaugos priemonės apima duslintuvą, oro valytuvą, mechanines apsaugas ir šilumos skydus, be kitų apsaugos priemonių.
3. Prieš perkeldami generatorių ir prieš atlikdami bet kokius įrenginio techninės priežiūros, remonto ar valymo darbus, įsitikinkite, kad variklio jungiklis yra "OFF" (išjungta) padėtyje.
4. Laikykite visą elektros įrangą švarią ir sausą. Pakeiskite visus laidus, kurių izoliacija yra įtrūkusi, įpjauta, nutrintas ar kitaip pažeista. Pakeiskite susidėvėjusius, spalvą pakeitusius ar korozijos paveiktus gnybtus. Laikykite gnybtus švarius ir tvirtus.
5. Nekeiskite ir nereguliuokite jokios įrangos ar jos variklio dalies, kurią yra užplombavęs gamintojas ar platintojas. Tik kvalifikuotas techninės priežiūros specialistas gali reguliuoti dalis, kurios gali padidinti arba sumažinti reguliuojamą variklio greitį.
6. Techninės priežiūros metu dėvėkite ANSI patvirtintus apsauginius akinius, tvirtas darbo pirštines ir dulkių kaukę/respiratorių.
7. Išlaikykite etiketes ir firmines plokšteles ant įrangos. Jose pateikiama svarbi informacija. Jei jie neįskaitomi arba jų nėra, kreipkitės į Harbor Freight Tools dėl pakeitimo.
8. Įrangą turi prižiūrėti kvalifikuotas remonto specialistas, naudojantis tik identiškas atsargines dalis. Tai užtikrins, kad būtų išlaikytas įrangos saugumas. Nemėginkite atlikti jokių techninės priežiūros ar remonto procedūrų, kurios nėra paaiškintos šiame vadove, arba jokių procedūrų, dėl kurių nesate tikri, kad galėsite saugiai ar teisingai atlikti.
9. Laikykite įrangą vaikams nepasiekiamoje vietoje.
10. Laikykitės suplanuotos variklio ir įrangos priežiūros.

GFCI apsauga

Šis generatorius turi du 3 kontaktų, dvigubus 120 V įžeminimo grandinės pertraukiklio (GFCI) lizdus. Šie lizdai suteikia papildomą apsaugą nuo elektros smūgio rizikos. Jei lizdus reikia pakeisti, naudokite tik identiškas atsargines dalis, kurios apima GFCI apsaugą.

Degalų papildymas

1. Nepildykite degalų bako, kai variklis veikia arba yra karštas.
2. Nerūkykite ir neleiskite kibirkštims, liepsnoms ar kitiems uždegimo šaltiniams būti šalia įrangos, ypač pildant degalus.
3. KAD IŠVENGTUMĖTE DEGALŲ NUOTĖKIO IR GAISRO PAVOJAUS, nepripildykite per daug degalų. Pildykite degalus pagal degalų lygio informaciją, esančią po jūsų modelio specifikacijų lentele.
4. Nepripildykite degalų bako iki viršaus. Palikite šiek tiek vietos, kad degalai galėtų išsiplėsti, jei reikia.
5. Degalus pilkite tik gerai vėdinamoje vietoje.
6. Nuvalykite visus išsiliejusius degalus ir leiskite pertekliui išgaruoti prieš užvesdami variklį.
   Kad išvengtumėte GAISRO, neužveskite variklio, kol ore tvyro degalų kvapas.

IŠSAUGOKITE ŠIAS INSTRUKCIJAS.

Funkcinis aprašymas

Specifikacijos

Šio generatoriaus variklio emisijos kontrolės sistemai suteikiama garantija pagal JAV aplinkos apsaugos agentūros ir Kalifornijos oro išteklių valdybos (taip pat žinomos kaip CARB) nustatytus standartus. Informacijos apie garantiją ieškokite paskutiniuose šio vadovo puslapiuose.

Komponentai ir valdikliai

Toliau pateikiami maitinimo skydelio valdiklių aprašymai. Jūsų generatorius turi lizdus, skirtus maitinti jūsų gaminius, su grandinės pertraukikliais, apsaugančiais įtampos srautą.

1. Variklio jungiklis: Naudojamas varikliui paleisti ir sustabdyti.

2. AC lizdai: Generatorius turi keletą AC lizdų, skirtų maitinti įrankius ir įrangą.
   1. 3 kontaktų, dvigubas 120 voltų GFCI lizdas (NEMA #5-20)

   2. 4 kontaktų, twistlock, 120/240 voltų lizdas (NEMA #L14-30)


      NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ:
      Prijunkite įrankius ir įrangą tik prie lizdo (120 voltų arba 240 voltų), kuris yra suderinamas su naudojamų įrankių ir įrangos elektrinėmis charakteristikomis ir vardine galia.
3. Grandinės pertraukikliai: Grandinės pertraukiklis apsaugo generatorių nuo perkrovos. Pertraukiklio vardinė vertė ir apkrova, kurią jis apsaugo, yra pažymėtos šalia pertraukiklio. Jei kuris nors iš grandinės pertraukiklių suveiks, generatorius sustabdys elektros energijos tiekimą. Jei taip atsitiks, atjunkite visas apkrovas nuo generatoriaus. Tada įjunkite suveikusį grandinės pertraukiklį į padėtį ON (įjungta) ir palaipsniui vėl prijunkite apkrovas. Pastaba: Jei tai stumiamo tipo grandinės pertraukiklis, prieš paleidžiant iš naujo palaukite kelias minutes, kol jis atvės.

4. 12 VDC lizdas: 12 VDC lizdas suteikia maitinimo šaltinį 12 voltų DC elementams.

5. Įžeminimo gnybtas: Prieš kiekvieną naudojimą prijunkite įžeminimo laidą (nepridedamas) prie įžeminimo gnybto, kad tinkamai įžemintumėte generatorių. Instrukcijas, kaip įžeminti generatorių, rasite skyriuje Įžeminimas.


Pradinis įrankio nustatymas / surinkimas

Prieš nustatydami ar naudodami šį gaminį, perskaitykite VISĄ SVARBIOS SAUGOS INFORMACIJOS skyrių šio vadovo pradžioje, įskaitant visą tekstą po poskyriais.

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ:
Naudokite tik tinkamai įdėjus kibirkščių sulaikiklį.

Šios įrangos veikimas gali sukelti kibirkštis, kurios gali sukelti gaisrus aplink sausą augmeniją. Gali prireikti kibirkščių sulaikiklio. Operatorius turėtų susisiekti su vietinėmis gaisrinėmis tarnybomis dėl įstatymų ar taisyklių, susijusių su gaisrų prevencijos reikalavimais.

Dideliame aukštyje variklio karbiuratorius, reguliatorius ir bet kurios kitos dalys, kurios kontroliuoja kuro ir oro santykį, turės būti sureguliuotos kvalifikuoto mechaniko, kad būtų galima efektyviai naudoti dideliame aukštyje ir išvengti žalos varikliui ir bet kuriems kitiems įrenginiams, naudojamiems su šiuo produktu.

Pastaba: Norėdami gauti daugiau informacijos apie dalis, išvardytas šiuose puslapiuose, žr. surinkimo schemą, esančią šio vadovo pabaigoje.

PRANEŠIMAS: Šis generatorius nėra skirtas maitinti jautrią elektroninę įrangą be tinkamo linijos kondicionieriaus ir viršįtampių apsaugos (abu nepridedami). Jautri elektroninė įranga apima, bet neapsiriboja, garso / vaizdo įrangą, kai kuriuos televizorius, kompiuterius ir spausdintuvus. Jautri elektroninė įranga turėtų būti naudojama su patvirtintais inverterio tipo generatoriais arba grynos sinusinės bangos generatoriais.

Ratų komplektas, #68531 (parduodamas atskirai), gali būti naudojamas su šiuo generatoriumi.

Įžeminimas

Prieš pradedant naudoti generatorius, jis turi būti tinkamai įžemintas pagal visus atitinkamus elektros kodeksus ir standartus. Daugelyje vietų vietinis kodeksas nereikalaus, kad šis generatorius būtų įžemintas, kai jis naudojamas su laidu ir kištuku įranga, tiesiogiai prijungta prie generatoriaus lizdų. Tačiau jūsų vietiniai reglamentai gali reikalauti, kad generatorius būtų įžemintas. Kreipkitės į licencijuotą elektriką arba pasikonsultuokite su vietos valdžios institucijomis dėl vietinių įžeminimo reikalavimų. Jei reikia įžeminti, paprašykite kvalifikuoto elektriko įžeminti įrenginį, jei nesate kvalifikuotas tai padaryti.

Bendrosios įžeminimo instrukcijos yra tokios:

Naudokite vieną iš šių dalykų kaip įžeminimo elektrodą:

Vamzdis arba kanalas, mažiausiai ¾ colio skersmens, mažiausiai 8 pėdų ilgio. Jei plienas, jis turi turėti antikorozinę dangą.

Strypas, nerūdijantis plienas arba variu arba cinku padengtas plienas, mažiausiai 5/8 colio skersmens, mažiausiai 8 pėdų ilgio.

1. Įkalkite elektrodą mažiausiai 8 pėdas vertikaliai į žemę.
   1. Jei uolienų sluoksnis neleidžia įeiti vertikaliai, įkalkite kampu, ne didesniu kaip 45 laipsniai nuo vertikalės.
   2. Jei uolienų sluoksnis neleidžia įeiti kampu, užkaskite elektrodą horizontalioje tranšėjoje, kurios gylis yra mažiausiai 30 colių.
2. Viršutinis elektrodo galas turi būti apsaugotas, jei yra virš žemės lygio.
3. Prijunkite #6 AWG įžeminimo laidą (nepridedamas) nuo įžeminimo gnybto ant generatoriaus valdymo skydelio prie užkasto elektrodo.

Norėdami gauti daugiau informacijos apie įžeminimo metodus, žr. Nacionalinį elektros kodeksą.

PRANEŠIMAS: Yra nuolatinis laidininkas tarp nešiojamojo generatoriaus statoriaus apvijos (neutralaus laidininko) ir rėmo.

Darbas dideliame aukštyje virš 3000 pėdų

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL GAISRO:
Laikykitės instrukcijų gerai vėdinamoje vietoje, atokiau nuo uždegimo šaltinių.
Jei variklis įkaitęs nuo naudojimo, išjunkite variklį ir palaukite, kol jis atvės, prieš tęsdami. Nerūkykite.

PRANEŠIMAS: Garantija negalioja, jei neatliekami būtini reguliavimai naudojant dideliame aukštyje.

Dideliame aukštyje variklio karbiuratorius, reguliatorius ir bet kurios kitos dalys, kurios kontroliuoja kuro ir oro santykį, turės būti sureguliuotos kvalifikuoto mechaniko, kad būtų galima efektyviai naudoti dideliame aukštyje ir išvengti žalos varikliui ir bet kuriems kitiems įrenginiams, naudojamiems su šiuo produktu. Kuro sistemai šiame variklyje gali turėti įtakos veikimas didesniame aukštyje. Tinkamą veikimą galima užtikrinti įdiegus aukščio komplektą aukštyje, didesniame nei 3000 pėdų virš jūros lygio. Aukštesniame nei 8000 pėdų aukštyje variklis gali patirti sumažėjusį našumą, net ir su tinkamu pagrindiniu purkštuku. Naudojant šį variklį be tinkamo aukščio komplekto, gali padidėti variklio išmetamųjų teršalų kiekis ir sumažėti degalų ekonomija bei našumas. Komplektą turėtų įdiegti kvalifikuotas mechanikas.

Pastaba: Ne visuose generatoriaus modeliuose yra solenoidas. Praleiskite tuos veiksmus, jei solenoido nėra.

1. Išjunkite variklį.
2. Uždarykite kuro vožtuvą.
3. Pastumkite oro valytuvo korpusą į šalį, kad galėtumėte pasiekti karbiuratorių:

   1. Atsukite rankenėlę ir nuimkite oro valytuvo dangtelį.
   2. Nuimkite putų filtrą ir nukreipimo plokštę.
   3. Nuimkite veržles, kad oro valytuvo korpusą būtų galima pastumti į šalį.
4. Padėkite dubenį po kuro taurele, kad sugautumėte išsiliejusį kurą.
5. Atsukite varžtus, laikančius solenoidą vietoje.

   Karbiuratoriaus dubenyje gali būti dujų, kurios ištekės nuėmus solenoidą / varžtą.
6. Atjunkite solenoidą ir solenoido sandariklį nuo varžto.
7. Atsukite varžtą, laikantį kuro taurelę.
8. Išimkite varžtą, varžto sandariklį, kuro taurelę, kuro taurelės sandariklį ir pagrindinį purkštuką iš karbiuratoriaus mazgo korpuso. Norint nuimti ir įdėti pagrindinį purkštuką, reikia karbiuratoriaus atsuktuvo (nepridedamas).
   Pastaba: Maišymo vamzdelis laikomas vietoje pagrindiniu purkštuku ir gali iškristi, kai jis bus nuimtas. Jei jis iškrenta, pakeiskite jį ta pačia orientacija prieš pakeisdami pagrindinį purkštuką.
9. Pakeiskite pagrindinį purkštuką pakaitiniu pagrindiniu purkštuku, reikalingu jūsų aukščio diapazonui (1a arba 2a dalis).
   Pastaba: Kuro taurelės sandariklis ir varžto sandariklis gali būti pažeisti nuimant ir turėtų būti pakeisti naujais iš komplekto.
10. Pakeiskite kuro taurelės sandariklį (4a), kuro taurelę, varžto sandariklį (3a) ir varžtą. Priveržkite vietoje.
    PRANEŠIMAS: Priverždami neužveržkite varžto. Pirmiausia priveržkite pirštais, o tada naudokite veržliaraktį, kad įsitikintumėte, jog varžtas tinkamai įsuktas.
11. Pakeiskite solenoidą ir solenoido sandariklį (5a) ir priveržkite vietoje varžtais.
12. Surinkite oro valytuvą ir vėl prijunkite visas žarnas prie jo.
13. Nuvalykite išsiliejusį kurą ir leiskite pertekliui išgaruoti prieš užvesdami variklį. Kad išvengtumėte GAISRO, neužveskite variklio, kol ore tvyro kuro kvapas.

Aukščio komplekto dalių sąrašas - A

Naudojimo instrukcijos

Prieš pradėdami nustatymą ar naudodami šį gaminį, perskaitykite VISĄ SVARBIOS SAUGOS INFORMACIJOS skyrių, esantį šio vadovo pradžioje, įskaitant visą tekstą po poskyriais.

Prieš naudodami įrankį, patikrinkite, ar nėra pažeistų, atsilaisvinusių ir trūkstamų dalių.
Jei randama kokių nors problemų, nenaudokite įrankio, kol jis nebus suremontuotas.

Generatoriaus paruošimo paleidimui patikrinimai

1. Prieš nustatydami ir paleisdami, apžiūrėkite variklį ir įrangą, ar nėra pažeistų, atsilaisvinusių ir trūkstamų dalių. Jei randama kokių nors problemų, nenaudokite įrangos, kol ji nebus tinkamai sutvarkyta.
2. Nuvalykite variklio išorę šepečiu.
3. Nuimkite oro filtro dangtelį ir oro filtro elementus ir patikrinkite, ar nėra nešvarumų. Jei reikia, išvalykite ir pakeiskite juos.
4. Visuose netoliese esančiuose pastatuose įdiekite anglies monoksido signalizaciją (-as) su atsargine baterija pagal signalizacijos gamintojo instrukcijas.

Variklio alyvos tikrinimas ir pylimas

PASTABA: Jūsų garantija NEGALIOJA, jei prieš kiekvieną naudojimą variklio karteris nėra tinkamai pripildytas alyvos. Prieš kiekvieną naudojimą patikrinkite alyvos lygį. Variklis neužsives, jei alyvos lygis žemas arba jos visai nėra.

1. Įsitikinkite, kad variklis yra sustabdytas ir stovi horizontaliai.
2. Uždarykite kuro vožtuvą.
3. Nuvalykite matuoklio viršų ir aplink jį esančią zoną. Išsukite matuoklį sukdami prieš laikrodžio rodyklę ir nuvalykite jį švaria, nepūkuota šluoste.
4. Įstatykite matuoklį atgal, neįsukdami, ir ištraukite jį, kad patikrintumėte alyvos lygį. Alyvos lygis turėtų būti iki pilno lygio, kaip parodyta aukščiau.

5. Jei alyvos lygis yra ties žema žyma arba žemiau jos, įpilkite atitinkamo tipo alyvos, kol alyvos lygis pasieks tinkamą lygį. SAE 10W-30 alyva rekomenduojama bendram naudojimui. (SAE klampumo klasės diagrama, esanti techninės priežiūros skyriuje, rodo kitus klampumus, kuriuos reikia naudoti esant skirtingoms vidutinėms temperatūroms.)
6. Įsukite matuoklį atgal pagal laikrodžio rodyklę.

PASTABA: Neleiskite varikliui veikti su per mažu alyvos kiekiu. Variklis išsijungs, jei variklio alyvos lygis bus per žemas.

Kuro tikrinimas ir pylimas

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL GAISRO:
Pildykite degalų baką gerai vėdinamoje vietoje, toliau nuo uždegimo šaltinių. Jei variklis įkaitęs nuo naudojimo, išjunkite jį ir palaukite, kol jis atvės, prieš pildami degalus. Nerūkykite.

1. Nuvalykite kuro dangtelį ir aplink jį esančią zoną.
2. Atsukite ir nuimkite kuro dangtelį.
3. Jei reikia, pripildykite kuro baką maždaug 1 coliu žemiau užpildymo kaklelio 87 oktanų arba didesnio oktaninio skaičiaus bešviniu benzinu, kuris buvo apdorotas kuro stabilizatoriaus priedu. Naudokite kuro stabilizatoriaus gamintojo rekomendacijas.
   Pastaba: Nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E10). Nenaudokite E85 etanolio.
   Pastaba: Nenaudokite benzino, kuris buvo laikomas metaliniame arba nešvariame kuro konteineryje. Dėl to į karbiuratorių gali patekti dalelių, kurios paveiks variklio veikimą ir (arba) sugadins jį.
4. Tada uždėkite kuro dangtelį.
5. Nuvalykite išsiliejusius degalus ir leiskite pertekliui išgaruoti prieš užvesdami variklį. Kad išvengtumėte GAISRO, neužveskite variklio, kol ore tvyro degalų kvapas.

Generatoriaus naudojimas

Prieš užvesdami generatoriaus variklį

Prieš užvesdami variklį:

1. Vykdykite nustatymo instrukcijas, kad paruoštumėte generatorių.
2. Atjunkite visas apkrovas nuo generatoriaus.
3. Apžiūrėkite generatorių ir variklį.
4. Užpildykite variklį tinkamu kiekiu ir tipo stabilizatoriumi apdorotų degalų ir alyvos.

Pagrindinė generatoriaus naudojimo procedūra - konkrečias instrukcijas rasite tolesniuose skyriuose

1. Patikrinkite, ar generatorius gali atlaikyti galią, reikalingą jūsų gaminiams maitinti.
2. Užveskite variklį ir leiskite varikliui ir generatoriui veikti ir įšilti penkias minutes po užvedimo be elektros apkrovos.
3. Kai variklis veikia, prieš kiekvieną naudojimą patikrinkite GFCI lizdus taip:
   1. Paspauskite lizdo "Test" (testas) mygtuką, kad suveiktų GFCI įrenginys.
   2. "Reset" (atstatymo) mygtukas turėtų išsikišti, nutraukdamas elektros tiekimą į lizdą.
   3. Jei aukščiau nurodytas testas nepavyksta, nenaudokite lizdo, kol jis nebus suremontuotas arba pakeistas.
   4. Paspauskite "Reset" (atstatymo) mygtuką, kad galėtumėte naudoti.

      120 voltų GFCI lizdas
4. Įjunkite gaminius.
5. Baigę naudoti generatorių, atjunkite visas elektros apkrovas.
   Pastaba: Neleiskite generatoriui išsekti degalų, kai prijungtos apkrovos.
6. Išjunkite variklį.
7. Leiskite generatoriui ir jo varikliui visiškai atvėsti. Tada laikykite įrenginį švarioje, sausoje, saugioje vietoje, nepasiekiamoje vaikams ir kitiems neįgaliotiems asmenims.

   Užvedę variklį, leiskite jam veikti be apkrovos penkias minutes po kiekvieno užvedimo, kad variklis stabilizuotųsi.
8. Įsibėgėjimo laikotarpis:
   1. Variklio įsibėgėjimas padės užtikrinti tinkamą įrangos ir variklio veikimą.
   2. Eksploatacinis įsibėgėjimo laikotarpis truks apie 3 valandas naudojimo. Šiuo laikotarpiu:
      • Netaikykite sunkios apkrovos įrangai.
   3. Techninės priežiūros įsibėgėjimo laikotarpis truks apie 20 valandų naudojimo. Po šio laikotarpio:
      • Pakeiskite variklio alyvą.
        Įprastomis eksploatavimo sąlygomis tolesnė techninė priežiūra atliekama pagal TECHNINĖS PRIEŽIŪROS skyriuje paaiškintą grafiką.

Variklio užvedimas

1. Norėdami užvesti šaltą variklį, perkelkite sklendę į START padėtį.
   Norėdami iš naujo užvesti šiltą variklį, palikite sklendę RUN padėtyje.

2. Atidarykite kuro vožtuvą.

3. Pasukite variklio jungiklį į ON padėtį.

4. Atsargiai suimkite variklio starterio rankeną ir kelis kartus lėtai patraukite ją, kad benzinas patektų į variklio karbiuratorių. Tada švelniai patraukite starterio rankeną, kol pajusite pasipriešinimą. Leiskite kabeliui visiškai įsitraukti ir tada greitai patraukite jį.

   Kartokite, kol variklis užsives. Pastaba: neleiskite starterio rankenai atšokti atgal į variklį. Laikykite ją, kai ji atsitraukia, kad neatsitrenktų į variklį.
   Pastaba: Jei variklis neužsiveda, patikrinkite variklio alyvos lygį. Variklis neužsives, jei alyvos lygis žemas arba jos visai nėra.
5. Leiskite varikliui veikti kelias sekundes. Tada, jei sklendės svirtis yra START padėtyje, labai lėtai perkelkite sklendės svirtį į RUN padėtį.

   Pastaba: Per greitas sklendės svirties perkėlimas gali sustabdyti variklį.

   Užvedę variklį, leiskite jam veikti be apkrovos penkias minutes po kiekvieno užvedimo, kad variklis stabilizuotųsi.

ANGLIES MONOKSIDO IŠJUNGIMAS

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ IR MIRTIES DĖL APSINUODIJIMO ANGLIES MONOKSIDU:
Anglies monoksido jutiklis yra tik papildoma apsaugos priemonė. Nenaudokite generatoriaus jokioje vietoje ar situacijoje, kuri leistų kauptis anglies monoksidui.

• MIRKSI RAUDONA ŠVIESA:
  Susikaupė pavojingas anglies monoksido dujų kiekis. Nedelsdami išeikite, kol patalpa išsivėdins. Prieš naudodami generatorių, perkelkite jį į gerai vėdinamą vietą.
• MIRKSI GELTONA ŠVIESA:
  Anglies monoksido jutiklio gedimas.
  Jutikliui reikalinga priežiūra. Kuo greičiau skambinkite 1-888-866-5797. Nenaudokite generatoriaus, kol jutiklis tinkamai neveikia.
  PASTABA: Geltona lemputė sumirksi vieną kartą po užvedimo, nurodydama, kad atliktas savitikros testas ir veikia normaliai.

Anglies monoksido jutiklį turi aptarnauti tik kvalifikuotas technikas, kad atkurtų pradinius nustatymus. Nekeiskite ir nemėginkite sugadinti anglies monoksido jutiklio. Nesilaikant šių nurodymų, galite mirti arba sunkiai susižaloti dėl anglies monoksido jutiklio gedimo.

Elektros apkrovų prijungimas

Prieš naudodami generatorių, susipažinkite su variklio valdikliais, maitinimo skydeliu ir variklio užvedimo būdu. Apskaičiuokite produktų, kuriuos naudosite su generatoriumi, galią ir patikrinkite, ar generatorius gali atlaikyti bendrą apkrovą.

Prie generatoriaus junkite tik tinkamai įžemintus kištukus. Kištukas, kuris yra sujungtas su kitu laidu, gali būti pavojingas. Kištuką prie laido turėtų prijungti tik kvalifikuotas elektrikas.

PASTABA: Niekada neviršykite nurodytos šio generatoriaus galios, nes dėl perkrovos galite rimtai sugadinti generatorių ir (arba) prietaisus, įrankius ir įrangą. Pradedant ir veikiant, visada reikia apskaičiuoti galios poreikius, kai generatoriaus galia prilyginama prietaisui, įrankiui ar įrangai.

Naudokite DC12 V lizdą 12 VDC įrangai maitinti.

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ: Nekraukite akumuliatorių be tinkamo įkrovimo valdiklio. Neperkraukite.

1. Pirmiausia prijunkite elementus, kuriems reikia daugiausiai galios.
2. Tada prijunkite "indukcines" (inductive) apkrovas, prietaisus, įrankius ir įrangą. Indukcinės apkrovos yra maži rankiniai įrankiai ir kai kurie smulkūs prietaisai.
3. Tada prijunkite bet kokius šviestuvus.
4. Įtampai jautrius prietaisus, įrankius ir įrangą prijunkite paskutinius prie generatoriaus. Įjunkite įtampai jautrius elementus, tokius kaip televizoriai, DVD grotuvai, mikrobangų krosnelės ir belaidžiai telefonai, į UL^® sąraše esantį įtampos šuolių apsaugos įrenginį (nepridedamas). Tada prijunkite viršįtampių apsaugą prie generatoriaus.

Jei prietaisai, įrankiai ir įranga nebus prijungti ir naudojami tokia seka, galite sugadinti generatorių, prietaisus, įrankius ir įrangą, o šio generatoriaus garantija bus anuliuota.

Pastaba: Jei variklio greitis arba įtampa svyruoja esant apkrovai, mažesnei už generatoriaus darbinę galią, perkelkite droselio svirtį į pusę padėties.

JEI IŠJUNGIAMI BET KOKIE GRANDINĖS PERTRAUKIKLIAI, PATIKRINKITE ŠIUOS DALYKUS:

1. Prieš vėl užvesdami generatorių, įsitikinkite, kad VISI grandinės pertraukikliai yra iš naujo nustatyti.
2. Sureguliuokite kištukus taip, kad apkrovos būtų paskirstytos per lizdo grandines.

Norėdami pasiekti vardinę generatoriaus galią, paskirstykite apkrovas per lizdus.

Bendrojo generatoriaus naudojamų prietaisų galingumo apskaičiavimas

Prieš naudodami Generator, patikrinkite, ar produktų, kuriuos norite prijungti prie įrenginio, galingumas yra mažesnis už vardinį ir maksimalų Generator galingumą. Naudokite toliau pateiktą galingumo apskaičiavimo lentelę ir ant savo produktų nurodytus vatus, kad padėtumėte apskaičiuoti bendrąjį galingumą.

Kaip naudotis lentele:

1. Sudėkite visų elementų, kuriuos norėtumėte naudoti bet kuriuo metu, veikimo vatus.
2. Įsitikinkite, kad ši suma yra mažesnė nei 3 500 Generator veikimo vatų.
3. Suraskite vieną didžiausią paleidimo vatų skaičių pasirinktiems elementams ir pridėkite prie sumos.
4. Įsitikinkite, kad ši suma yra mažesnė nei 4 375 maks. Generator paleidimo vatai.
5. Prijunkite ir įjunkite produktus nuo didžiausio galingumo iki mažiausio.

Galingumo apskaičiavimo lentelė

Pavyzdys

Generatorius, kurio vardinis galingumas yra didesnis nei minimalus reikalingas maks. paleidimo vatų skaičius, tarnaus daug ilgiau nei generatorius, kuris tiekia tiksliai tiek vatų, kiek reikia.

Kaip apskaičiuoti galingumą:
Norint gauti vatus, galima sudauginti voltus ir amperus (voltai x amperai = vatai).

Kaip apskaičiuoti papildomus paleidimo vatus (jei jie nenurodyti)
Įrangai su varikliu: naudokite vardinį vatų kiekį kaip papildomų paleidimo vatų įvertinimą.

Daugumai lempų ar šildytuvų: papildomų paleidimo vatų nėra.

Galingumo įvertinimo diagramos
Pastaba: Toliau nurodyti vatai yra tik tos įrangos tipo įvertinimai. Prieš prijungdami prie Generator, patikrinkite visų apkrovų vardinius vatus.

Avarinis variklio sustabdymas

1. Norėdami avarijos atveju sustabdyti variklį, išjunkite variklio jungiklį (Engine Switch).


PASTABA: Išjungus Generator apkrovos metu, galite sugadinti Generator ir prijungtą įrangą.

Variklio sustabdymas įprastomis sąlygomis

1. Prieš išjungdami variklį, išjunkite visas elektros apkrovas, tada atjunkite jas.

2. Išjunkite variklio jungiklį (Engine Switch).

3. Uždarykite kuro vožtuvą (Fuel Valve).


Naudotojo priežiūros instrukcijos

Procedūras, kurios nėra konkrečiai paaiškintos šiame vadove, turi atlikti tik kvalifikuotas specialistas.

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL ATSITIKTINIO VEIKIMO:
Prieš atlikdami bet kokią apžiūrą, priežiūrą ar valymą, išjunkite generatoriaus maitinimo jungiklį į "OFF" (išjungta) padėtį, palaukite, kol variklis atvės, ir atjunkite žvakės laidą.

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL ĮRANGOS GEDIMO:
Nenaudokite pažeistos įrangos. Jei atsiranda neįprastas triukšmas, vibracija arba per didelis dūmingumas, prieš tolesnį naudojimą pašalinkite problemą.

Laikykitės visų šiame vadove pateiktų aptarnavimo instrukcijų. Jei variklis nebus tinkamai aptarnaujamas, jis gali kritiškai sugesti.

Daugelį priežiūros procedūrų, įskaitant tas, kurios nėra išsamiai aprašytos šiame vadove, dėl saugumo turės atlikti kvalifikuotas specialistas. Jei abejojate, ar galite saugiai aptarnauti įrangą ar variklį, geriau tegul įrangą aptarnauja kvalifikuotas specialistas.

Valymas, priežiūra ir tepimas

Pastaba: Šis priežiūros grafikas skirtas tik kaip bendras vadovas. Jei sumažėja našumas arba įranga veikia neįprastai, nedelsdami patikrinkite sistemas. Kiekvienos įrangos priežiūros poreikiai skirsis priklausomai nuo tokių veiksnių kaip darbo ciklas, temperatūra, oro kokybė, degalų kokybė ir kiti veiksniai.

Pastaba: Toliau nurodytos procedūros yra papildomos prie reguliarių patikrinimų ir priežiūros, paaiškintų kaip įprasto variklio ir įrangos veikimo dalis.

Procedūra	Prieš kiekvieną naudojimą	Kas mėnesį arba kas 20 val. naudojimo	Kas 3 mėn. arba 50 val. naudojimo	Kas 6 mėn. arba 100 val. naudojimo	Kasmet arba kas 300 val. naudojimo	Kas 2 metus
Nuvalykite variklio išorę šepečiu
Patikrinkite variklio alyvos lygį
Patikrinkite oro valytuvą
Pakeiskite variklio alyvą
Išvalykite/pakeiskite oro valytuvą			*
Išvalykite kibirkščių slopintuvą
Patikrinkite ir išvalykite žvakę
Patikrinkite/sureguliuokite tuščiosios eigos greitį Patikrinkite/sureguliuokite vožtuvo tarpą Išvalykite degalų baką, sietelį ir karbiuratorių Išvalykite anglies nuosėdas nuo degimo kameros					**
Jei reikia, pakeiskite degalų tiekimo liniją						**

*Aptarnaukite dažniau, kai naudojate dulkėtose vietose.

**Šiuos elementus turėtų aptarnauti kvalifikuotas specialistas.

Degalų patikrinimas ir pylimas

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL GAISRO:
Užpildykite degalų baką gerai vėdinamoje vietoje, toliau nuo uždegimo šaltinių. Jei variklis įkaitęs nuo naudojimo, išjunkite jį ir palaukite, kol jis atvės, prieš pildami degalus. Nerūkykite.

1. Nuvalykite degalų dangtelį ir aplink jį esančią vietą.
2. Atsukite ir nuimkite degalų dangtelį.
   Pastaba: Nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E10). Nenaudokite E85 etanolio.
   Pastaba: Nenaudokite benzino, kuris buvo laikomas metaliniame arba nešvariame degalų konteineryje. Dėl to į karbiuratorių gali patekti dalelių, kurios paveiks variklio veikimą ir (arba) jį sugadins.
3. Jei reikia, pripildykite degalų baką maždaug 1 coliu žemiau užpildymo kaklelio 87 oktanų arba aukštesnio bešvinio benzino, kuris buvo apdorotas degalų stabilizatoriaus priedu. Naudokite degalų stabilizatoriaus gamintojo rekomendacijas.
4. Uždėkite degalų dangtelį.
5. Nuvalykite išsiliejusius degalus ir leiskite pertekliui išgaruoti prieš užvesdami variklį. Kad išvengtumėte GAISRO, neužveskite variklio, kol ore tvyro degalų kvapas.

Variklio alyvos keitimas

Alyva veikimo metu yra labai karšta ir gali nudeginti. Prieš keisdami alyvą, palaukite, kol variklis atvės.

1. Įsitikinkite, kad variklis sustabdytas ir yra lygus.
2. Uždarykite degalų vožtuvą.
3. Padėkite alyvos surinkimo indą (nepridedamas) po karterio išleidimo kamščiu.
4. Išimkite išleidimo kamštį ir, jei įmanoma, šiek tiek pakreipkite karterį, kad alyva išbėgtų. Panaudotą alyvą perdirbkite.
5. Uždėkite išleidimo kamštį ir priveržkite jį.
6. Nuvalykite matuoklio viršų ir aplink jį esančią vietą. Atsukite matuoklį prieš laikrodžio rodyklę ir nuvalykite jį švaria, nepūkuota šluoste.
7. Įpilkite atitinkamo tipo alyvos, kol alyvos lygis pasieks pilną lygį. SAE 10W-30 alyva rekomenduojama bendram naudojimui.

   Pastaba: Tikrinant alyvos lygį, neįsukite matuoklio.
   SAE klampumo klasės diagramoje parodyti kiti klampumai, kuriuos reikia naudoti esant skirtingoms vidutinėms temperatūroms.

8. Įsukite matuoklį atgal pagal laikrodžio rodyklę.

PASTABA: Neleiskite varikliui veikti su per mažu alyvos kiekiu. Variklis neužsives, jei alyvos lygis žemas arba jos nėra.

Oro filtro elemento priežiūra

1. Nuimkite oro filtro dangtelį ir oro filtro elementus ir patikrinkite, ar nėra nešvarumų. Išvalykite, kaip aprašyta toliau.
2. Valymas:
   • "Popieriniams" filtro elementams:
     Kad išvengtumėte sužalojimų nuo dulkių ir nuolaužų, dėvėkite ANSI patvirtintus apsauginius akinius, NIOSH patvirtintą dulkių kaukę/respiratorių ir tvirtas darbo pirštines. Gerai vėdinamoje vietoje, atokiau nuo pašalinių asmenų, naudokite suspaustą orą, kad išpūstumėte dulkes iš oro filtro. Jei filtras neišsivalo, pakeiskite jį.
   • Putplasčio filtro elementams:
     Kelis kartus išplaukite elementą šiltame vandenyje su švelniu plovikliu. Išskalaukite. Išspauskite vandens perteklių ir leiskite visiškai išdžiūti. Trumpam pamirkykite filtrą lengvoje alyvoje, tada išspauskite alyvos perteklių.
3. Įdėkite išvalytą filtrą. Prieš naudodami pritvirtinkite oro valytuvo dangtelį.

Žvakės priežiūra

1. Atjunkite žvakės laidą nuo žvakės galo. Nuvalykite nuolaužas aplink žvakę.

2. Naudodami žvakės raktą, išimkite žvakę.
3. Apžiūrėkite žvakę: Jei elektrodas alyvuotas, nuvalykite jį švaria, sausa šluoste. Jei ant elektrodo yra nuosėdų, nupoliruokite jį švitriniu popieriumi. Jei baltas izoliatorius įtrūkęs arba atskilęs, žvakę reikia pakeisti.
   PASTABA: Naudojant netinkamą žvakę, variklis gali būti sugadintas. Žiūrėkite generatoriaus specifikacijų lentelę, kad sužinotumėte reikiamą tipą ir tarpą.
4. Įdėdami naują žvakę, sureguliuokite žvakės tarpą pagal specifikaciją, nurodytą specifikacijų lentelėje. Nenaudokite elektrodo, nes žvakė gali būti sugadinta.
5. Įdėkite naują arba išvalytą žvakę į variklį. Su tarpine: Priveržkite ranka, kol tarpinė palies cilindro galvutę, tada dar apie 1/2-2/3 apsisukimo.
   Be tarpinės: Priveržkite ranka, kol žvakė palies galvutę, tada dar apie 1/16 apsisukimo.
   PASTABA: Tinkamai priveržkite žvakę. Jei ji bus laisva, variklis perkaista. Jei per stipriai priveržta, bus pažeisti sriegiai variklio bloke.
6. Užtepkite dielektrinės žvakės gaubto apsaugos (nepridedama) ant žvakės galo ir vėl tvirtai pritvirtinkite laidą.

Kibirkščių slopintuvo priežiūra

1. Palaukite, kol variklio išmetimas ir duslintuvas visiškai atvės.
2. Nuimkite kibirkščių slopintuvą nuo išmetimo galo.
3. Šepečiu nuvalykite visą anglį nuo kibirkščių slopintuvo standžiu šepečiu (parduodamas atskirai).
4.
   NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL ATSITIKTINIO KRŪMINIO GAISRO, pritvirtinkite kibirkščių slopintuvą atgal į vietą iškart po valymo ir prieš tolesnį naudojimą.

Ilgalaikis saugojimas

Jei įranga nenaudojama ilgiau nei 20 dienų, paruoškite variklį saugojimui taip:

1. VALYMAS:
   Palaukite, kol variklis atvės, tada nuvalykite variklį sausa šluoste.
   PASTABA: Nevalykite vandeniu. Vanduo palaipsniui pateks į variklį ir sukels rūdžių pažeidimus. Užtepkite ploną sluoksnį rūdžių prevencinės alyvos ant visų metalinių dalių.
2. DEGALAI:
   Benzino apdorojimas/degalų bako ištuštinimas
   Norėdami apsaugoti degalų baką saugojimo metu, užpildykite baką šviežiu benzinu, kuris buvo apdorotas degalų stabilizatoriaus priedu. Naudokite degalų stabilizatoriaus gamintojo rekomendacijas. Žr. Degalų patikrinimas ir pylimas Degalų patikrinimas ir pylimas.
   Pasenusį benziną, kuris nebuvo apdorotas stabilizatoriumi iš anksto, reikia saugiai išpilti ir neleisti jam tekėti per variklį.


   NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL GAISRO:
   Užpildykite baką gerai vėdinamoje vietoje, toliau nuo uždegimo šaltinių. Jei variklis įkaitęs nuo naudojimo, išjunkite jį ir palaukite, kol jis atvės, prieš pildami degalus. Nerūkykite.
   Karbiuratoriaus ištuštinimas
   Uždarę degalų vožtuvą, padėkite tinkamą indą po karbiuratoriumi ir atsargiai išimkite išleidimo varžtą iš karbiuratoriaus dubens apačios, leisdami degalams visiškai išbėgti. Išleidę degalus, vėl įsukite išleidimo varžtą.

   Kad išvengtumėte sunkių sužalojimų ir gaisro, prieš ištuštindami karbiuratorių, uždarykite degalų vožtuvą.
3. TEPIMAS:
   1. Pakeiskite variklio alyvą.
   2. Išvalykite vietą aplink žvakę. Išimkite žvakę ir įpilkite vieną valgomąjį šaukštą variklio alyvos į cilindrą per žvakės angą.
   3. Įdėkite žvakę atgal, bet palikite žvakės laidą atjungtą.
   4. Patraukite starterio rankeną, kad paskirstytumėte alyvą cilindre. Sustokite po vieno ar dviejų apsisukimų, kai pajusite, kad stūmoklis pradeda suspaudimo eigą (kai pradedate jausti pasipriešinimą).
4. SAUGOJIMO VIETA:
   Uždenkite ir laikykite sausoje, lygioje, gerai vėdinamoje vietoje, vaikams nepasiekiamoje vietoje. Saugojimo vieta taip pat turėtų būti atokiau nuo uždegimo šaltinių, tokių kaip vandens šildytuvai, drabužių džiovyklės ir krosnys. rs ir krosnys. Venkite tiesioginio sąlyčio su lietumi ir saulės spinduliais. Venkite tiesioginio sąlyčio su lietumi ir saulės spinduliais.
   PASTABA: Ilgalaikio saugojimo laikotarpiais variklis turi būti užvedamas kas 3 mėnesius ir leisti veikti 15–20 minučių, kitaip garantija NEGALIOJA.
5. PO SAUGOJIMO:
   Prieš užvesdami variklį saugojimo metu arba po jo, atminkite, kad neapdorotas benzinas greitai genda. Ištuštinkite degalų baką ir pakeiskite į šviežius degalus, jei neapdorotas benzinas stovėjo mėnesį, jei apdorotas benzinas stovėjo ilgiau nei degalų stabilizatoriaus rekomenduojamas laikotarpis arba jei variklis neužsiveda.

Problemų šalinimas

Diagnozuodami ar prižiūrėdami įrangą ar variklį, laikykitės visų saugos priemonių.

Jei turite techninių klausimų, skambinkite 1-888-866-5797.

Autorių teisės^© 2022 by Harbor Freight Tools^®. Visos teisės saugomos.
Jokia šio vadovo dalis ar bet kokie čia esantys paveikslai negali būti atgaminti jokia forma ar pavidalu be aiškaus raštiško Harbor Freight Tools sutikimo. Šiame vadove esančios diagramos gali būti nubraižytos neproporcingai. Dėl nuolatinių patobulinimų tikrasis produktas gali šiek tiek skirtis nuo čia aprašyto produkto. Įrankiai, reikalingi surinkimui ir aptarnavimui, gali būti neįtraukti.
