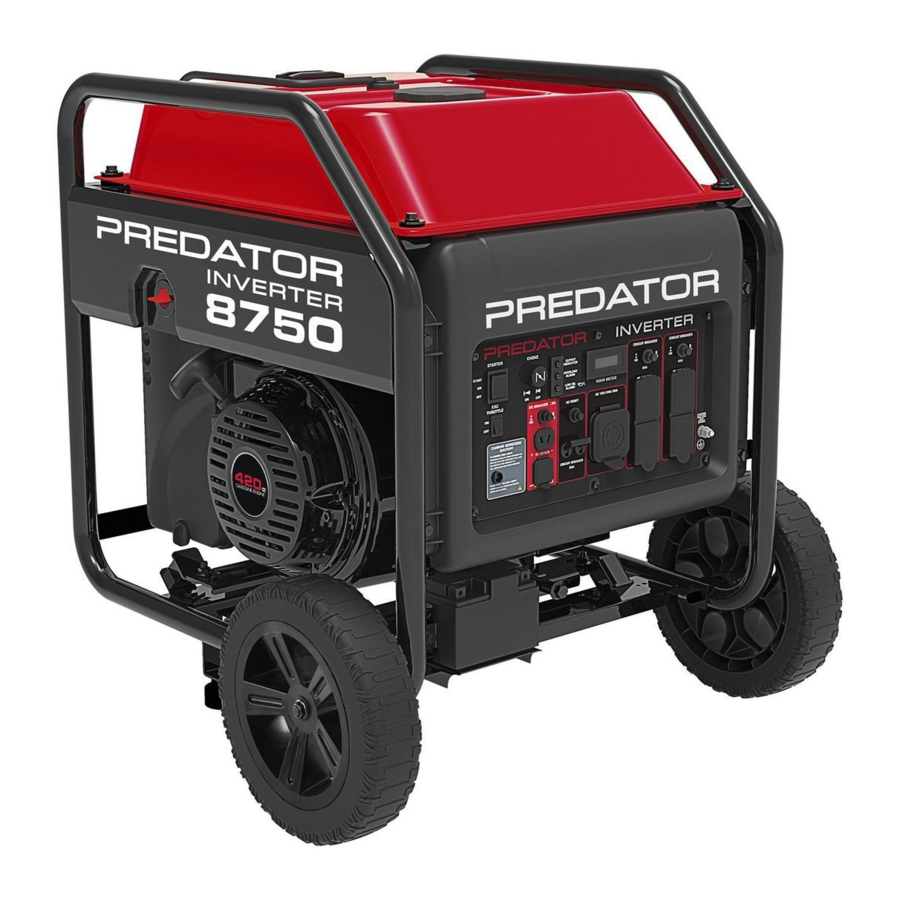

Predator 8750 Watt, 57480 - Příručka k invertorovému generátoru

Před použitím tohoto produktu si přečtěte tento materiál. Pokud tak neučiníte, může dojít k vážnému zranění. USCHOVEJTE TENTO NÁVOD.

Při vybalování se ujistěte, že je výrobek neporušený a nepoškozený. Pokud některé díly chybí nebo jsou rozbité, zavolejte prosím na číslo 1-888-866-5797 co nejdříve.

VÝSTRAŽNÉ SYMBOLY A DEFINICE
	Toto je symbol bezpečnostního upozornění. Používá se k upozornění na potenciální nebezpečí úrazu. Dodržujte všechny bezpečnostní zprávy, které následují za tímto symbolem, abyste se vyhnuli možnému zranění nebo smrti.
	Označuje nebezpečnou situaci, která, pokud se jí nevyhnete, bude mít za následek smrt nebo vážné zranění.
	Označuje nebezpečnou situaci, která, pokud se jí nevyhnete, by mohla mít za následek smrt nebo vážné zranění.
	Označuje nebezpečnou situaci, která, pokud se jí nevyhnete, by mohla mít za následek lehké nebo středně těžké zranění.
	Řeší postupy, které nesouvisejí s úrazem.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY
USCHOVEJTE TYTO POKYNY
Tento návod obsahuje důležité pokyny, které je třeba dodržovat během instalace a údržby generátoru a všech baterií.

Bezpečnostní opatření při nastavování

1. Tato jednotka musí být instalována tak, aby byl přístup omezen pouze na kvalifikovaný servisní personál, který byl poučen o důvodech omezení platných pro dané místo a o všech opatřeních, která je třeba přijmout. Přístup musí být zajištěn pomocí speciálního nástroje, zámku a klíče nebo jiných bezpečnostních prostředků a musí být kontrolován orgánem odpovědným za dané místo.
2. Benzínové palivo a výpary jsou hořlavé a potenciálně výbušné. Používejte správné postupy pro skladování a manipulaci s palivem. Neskladujte palivo ani jiné hořlavé materiály v blízkosti.
3. Mějte v blízkosti více hasicích přístrojů třídy ABC.
4. Provoz tohoto zařízení může vytvářet jiskry, které mohou způsobit požár v okolí suché vegetace. Může být vyžadován lapač jisker. Provozovatel by se měl obrátit na místní hasičské sbory ohledně zákonů nebo předpisů týkajících se požadavků na protipožární ochranu.
5. Nastavujte a používejte pouze na rovném, vodorovném a dobře větraném povrchu.
6. Všechna připojení a potrubí od generátoru k zátěži musí instalovat pouze vyškolení a licencovaní elektrikáři a v souladu se všemi příslušnými místními, státními a federálními elektrickými předpisy a normami a dalšími platnými předpisy.

7. Připojení pro záložní napájení k elektrickému systému budovy musí provést kvalifikovaný elektrikář. Připojení musí izolovat napájení generátoru od napájení ze sítě a musí být v souladu se všemi platnými zákony a elektrickými předpisy.
8. Přepínač by měl být instalován licencovaným elektrikářem v souladu se všemi platnými zákony a elektrickými předpisy.
9. Během nastavování noste bezpečnostní brýle schválené ANSI, odolné pracovní rukavice a protiprachovou masku/respirátor.
10. Používejte pouze maziva a palivo doporučené v tomto návodu.
11. Nesprávné připojení k elektrickému systému budovy může umožnit, aby elektrický proud z generátoru proudil zpět do elektrického vedení. Takový zpětný tok může usmrtit pracovníky energetické společnosti nebo jiné osoby, které se dostanou do kontaktu s vedením během výpadku proudu, a generátor může explodovat, shořet nebo způsobit požár, když je obnoveno napájení ze sítě. Pokud máte v úmyslu používat generátor jako záložní zdroj energie, poraďte se s energetickou společností a kvalifikovaným elektrikářem.
12. Neprovozujte generátor před uzemněním. Generátor musí být před provozem uzemněn v souladu se všemi příslušnými elektrickými předpisy a normami.

13. Nainstalujte alarm(y) oxidu uhelnatého se záložní baterií v okolních budovách podle pokynů výrobce.

Provozní opatření

1.
   NEBEZPEČÍ OXIDU UHELNATÉHO
   Používání generátoru uvnitř může ZABÍJET během několika MINUT.
   Výfuk generátoru obsahuje oxid uhelnatý. Je to jed, který nevidíte ani necítíte.

   NIKDY nepoužívejte uvnitř domu nebo garáže, I KDYŽ jsou dveře a okna otevřené.

   Používejte POUZE VENKU a daleko od oken, dveří a větracích otvorů.
2. UZAVŘENÍ OXIDU UHELNATÉHO

   ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ A SMRTI ZPŮSOBENÉ INHALACÍ OXIDU UHELNATÉHO: Senzor oxidu uhelnatého je pouze další vrstva ochrany. Nepoužívejte generátor v žádné oblasti nebo situaci, která by umožnila hromadění oxidu uhelnatého.

• ČERVENÉ SVĚTLO: Nebezpečné hladiny oxidu uhelnatého se nahromadily a generátor se vypne. Okamžitě odejděte, dokud se prostor nevyvětrá. Před provozem přesuňte generátor do dobře větraného prostoru.
• ŽLUTÉ SVĚTLO: Porucha senzoru oxidu uhelnatého. Senzor vyžaduje servis. Nepoužívejte generátor, dokud senzor nebude správně fungovat. V případě technických dotazů volejte 1-888-866-5797.
  POZNÁMKA: Žluté světlo jednou zabliká po spuštění, což znamená úspěšnou autokontrolu a normální funkci.
  Senzor oxidu uhelnatého smí opravovat pouze kvalifikovaný technik, aby jej vrátil do původního nastavení. Neupravujte ani nemanipulujte se senzorem oxidu uhelnatého. Nedodržení těchto pokynů může vést ke smrti nebo vážnému zranění v důsledku poruchy senzoru oxidu uhelnatého.

3. Nikdy nepoužívejte generátor uvnitř, včetně garáží, sklepů, prolézacích prostor a kůlen. Otevření dveří a oken nebo použití ventilátorů NEZABRÁNÍ hromadění oxidu uhelnatého v domě.
4. Při používání generátorů je udržujte venku a daleko od otevřených dveří, oken a větracích otvorů, abyste zabránili hromadění toxických hladin oxidu uhelnatého uvnitř.
5. Pokud se při používání generátoru začnete cítit nemocní, máte závratě nebo jste slabí, okamžitě se dostaňte na čerstvý vzduch. Oxid uhelnatý z generátorů může rychle vést k úplné neschopnosti a smrti.
6. Udržujte děti v dostatečné vzdálenosti od zařízení, zejména během provozu.
7. Udržujte všechny diváky alespoň šest stop od motoru během provozu.
8. Během používání se nedotýkejte motoru. Po použití nechte motor vychladnout.
9. Nikdy neskladujte palivo nebo jiné hořlavé materiály v blízkosti motoru.
10. Nebezpečí požáru! Nenaplňujte palivovou nádrž, když motor běží. Neprovozujte, pokud došlo k rozlití benzínu. Před nastartováním motoru rozlitý benzín očistěte. Neprovozujte v blízkosti kontrolky nebo otevřeného ohně.
11. Pokud připojený produkt funguje abnormálně nebo neobvykle pomalu, okamžitě přestaňte používat generátor jako zdroj energie. Vždy si přečtěte a dodržujte návod k použití produktu, který má být napájen, abyste se ujistili, že jej lze bezpečně a efektivně napájet přenosným generátorem.
12. Před připojením spotřebiče nebo napájecího kabelu ke generátoru: Ujistěte se, že je v dobrém provozním stavu. Vadné spotřebiče nebo napájecí kabely mohou způsobit úraz elektrickým proudem.
13. Nepřekračujte maximální jmenovitý výkon generátoru. Ujistěte se, že celkový elektrický výkon všech nástrojů nebo spotřebičů zapojených do generátoru současně nepřesahuje výkon generátoru. Zkontrolujte, zda spouštěcí ráz nepřekročí limit generátoru. Úrovně výkonu mezi jmenovitým a maximálním výkonem lze používat maximálně 30 minut.
14. Vyvarujte se podstatného přetížení, které způsobí vypnutí jističe. Překročení časového limitu pro provoz s maximálním výkonem nebo mírné přetížení generátoru nemusí vypnout jistič nebo ochranu obvodu, ale zkrátí životnost generátoru.

15. Nepokoušejte se připojovat nebo odpojovat zátěžové spoje, když stojíte ve vodě nebo na mokré nebo vlhké zemi.
16. Nedotýkejte se elektricky nabitých částí generátoru a propojovacích kabelů nebo vodičů žádnou částí těla nebo jakýmkoli neizolovaným vodivým předmětem.
17. Připojte generátor pouze k zátěži nebo elektrickému systému (120 voltů nebo 240 voltů), který je kompatibilní s elektrickými charakteristikami a jmenovitými kapacitami generátoru.
18. BEZPEČNOSTNÍ OPATŘENÍ GFCI
    Před každým použitím otestujte zásuvky s přerušovačem zemního obvodu (GFCI) následujícím způsobem:
    1. Odpojte všechna zařízení od generátoru.
    2. Nastartujte motor.
    3. Stiskněte testovací tlačítko na zásuvce, abyste aktivovali zařízení GFCI.
    4. Tlačítko Reset by se mělo vysunout a přerušit přívod elektřiny do zásuvky.
    5. Pokud výše uvedený test selže, nepoužívejte zásuvku, dokud nebude opravena nebo vyměněna.
    6. Stiskněte tlačítko Reset pro použití.
       Viz Uzemnění.
19. Izolujte všechny spoje a odpojené vodiče.
20. Chraňte se před úrazem elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a chladničky.
21. Při přepravě generátoru používejte pouze vhodný dopravní prostředek a zvedací zařízení s dostatečnou nosností.
22. Zajistěte generátor na dopravních prostředcích, aby se zabránilo kutálení, klouzání a naklánění nástroje.
23. Průmyslové aplikace musí splňovat požadavky OSHA.
24. Nenechávejte generátor bez dozoru, když je v chodu. Před opuštěním pracoviště vypněte generátor (a vyjměte bezpečnostní klíče, pokud jsou k dispozici).
25. Motor generátoru může produkovat vysokou hladinu hluku. Dlouhodobé vystavení hladinám hluku nad 85 dBA je nebezpečné pro sluch. Při provozu nebo práci v blízkosti benzínového motoru, když je v chodu, vždy používejte ochranu sluchu.
26. Během používání noste bezpečnostní brýle schválené ANSI, ochranu sluchu a respirátor/protiprachovou masku schválenou NIOSH.
27. Osoby s kardiostimulátory by se před použitím měly poradit se svým lékařem. Elektromagnetická pole v těsné blízkosti kardiostimulátoru by mohla způsobit rušení nebo selhání kardiostimulátoru. Při práci v blízkosti magnetu motoru nebo startéru s navíjením je nutná opatrnost.

28. Používejte pouze příslušenství, které doporučuje Harbor Freight Tools pro váš model. Příslušenství, které může být vhodné pro jeden kus zařízení, se může stát nebezpečným, pokud se používá na jiném kusu zařízení.
29. Neprovozujte v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Benzínové motory mohou zapálit prach nebo výpary.
30. Udržujte uzemněné vodivé předměty, jako je nářadí, mimo dosah odkrytých elektrických částí a spojů pod napětím, abyste zabránili jiskření nebo oblouku. Tyto události by mohly zapálit výpary nebo páry.
31. Buďte ve střehu, sledujte, co děláte, a používejte zdravý rozum při provozu tohoto zařízení. Nepoužívejte toto zařízení, když jste unavení nebo pod vlivem drog, alkoholu nebo léků.
32. Oblékejte se správně. Nenoste volné oblečení nebo šperky. Udržujte vlasy, oblečení a rukavice mimo dosah pohyblivých částí. Volné oblečení, šperky nebo dlouhé vlasy se mohou zachytit v pohyblivých částech.
33. Části, zejména součásti výfukového systému, se během používání velmi zahřívají. Držte se mimo dosah horkých částí.
34. Během provozu nezakrývejte generátor ani jeho motor.
35. Udržujte generátor, jeho motor a okolí vždy čisté. Udržujte generátor alespoň 5 stop od hořlavých předmětů.
36. Nekuřte a nedovolte jiskry, plameny nebo jiné zdroje zapálení v blízkosti zařízení, zejména při doplňování paliva.
37. Používejte generátor, příslušenství atd. v souladu s těmito pokyny a způsobem určeným pro konkrétní typ zařízení, s ohledem na pracovní podmínky a prováděnou práci. Použití zařízení pro jiné operace, než pro které je určeno, by mohlo vést k nebezpečné situaci.
38. Neprovozujte generátor se známými úniky v palivovém systému motoru.
39. Pokud dojde k rozlití paliva nebo oleje, musí být okamžitě vyčištěny. Zlikvidujte kapaliny a čisticí materiály v souladu s místními, státními nebo federálními předpisy a nařízeními. Skladujte olejové hadry v kovové nádobě s víkem a spodním větráním.
40. Udržujte ruce a nohy mimo dosah pohyblivých částí. Během provozu nesahejte přes generátor.
41. Před použitím zkontrolujte vychýlení nebo vázání pohyblivých částí, prasknutí částí a jakýkoli jiný stav, který by mohl ovlivnit provoz generátoru. Pokud je generátor poškozen, nechte jej před použitím opravit. Mnoho nehod je způsobeno špatně udržovaným zařízením.

42. Používejte správný generátor pro danou aplikaci. Neupravujte generátor ani jeho motor a nepoužívejte generátor k účelu, pro který není určen.

43. Prodlužovací kabel – Ujistěte se, že je váš prodlužovací kabel v dobrém stavu. Při použití prodlužovacího kabelu se ujistěte, že používáte kabel, který je dostatečně silný, aby unesl proud, který bude váš produkt odebírat. Poddimenzovaný prodlužovací kabel způsobí pokles napětí v síti, což povede ke ztrátě výkonu a přehřátí.
    Níže uvedená tabulka ukazuje správnou velikost kabelu, kterou je třeba použít v závislosti na délce kabelu a jmenovitém proudu. Pokud máte pochybnosti, použijte další silnější měřidlo. Čím menší je číslo měřidla, tím silnější je kabel.

DOPORUČENÝ MINIMÁLNÍ PRŮŘEZ VODIČE PRO PRODLUŽOVACÍ KABELY
PROUD (AMpS)	Zátěž @ 120V (WATTS)	Zátěž @ 240V (WATTS)	0 ~ 50 stop	50 ~ 75 stop	75 ~ 100 stop
2	240	480	18 AWG
4	480	960	18 AWG		16 AWG
6	720	1440	18 AWG	16 AWG	14 AWG
8	960	1920	16 AWG		12 AWG
10	1200	2400	16 AWG	14 AWG	12 AWG
15	1800	3600	14 AWG	12 AWG	10 AWG
20	2400	4800	12 AWG	10 AWG
25	3000	6000	12 AWG	10 AWG	8 AWG
30	3600	7200	10 AWG	8 AWG
35	4200	8400	8 AWG	6 AWG
40	4800	9600	6 AWG

Bezpečnostní opatření při servisu

1. Před servisem, údržbou nebo čištěním:
   1. Odpojte všechna zařízení od generátoru.
   2. Přepněte spínač motoru do polohy "OFF" (vypnuto).
   3. Nechte motor zcela vychladnout.
   4. Odpojte záporný (-) pól baterie.
   5. Poté sejměte krytku zapalovací svíčky ze zapalovací svíčky.
2. Udržujte všechny bezpečnostní kryty na svém místě a v řádném funkčním stavu. Mezi bezpečnostní kryty patří mimo jiné tlumič, čistič vzduchu, mechanické kryty a tepelné štíty.
3. Ujistěte se, že je spínač motoru v poloze "OFF" (vypnuto) před přesunem generátoru a před prováděním jakýchkoli servisních, údržbových nebo čisticích postupů na jednotce.
4. Udržujte veškeré elektrické zařízení čisté a suché. Vyměňte veškeré kabely, kde je izolace prasklá, proříznutá, odřená nebo jinak poškozená. Vyměňte svorky, které jsou opotřebované, zbarvené nebo zkorodované. Udržujte svorky čisté a utažené.
5. Neměňte ani neseřizujte žádnou část zařízení nebo jeho motoru, která je zapečetěna výrobcem nebo distributorem. Pouze kvalifikovaný servisní technik smí seřizovat díly, které mohou zvýšit nebo snížit regulované otáčky motoru.
6. Během servisu používejte bezpečnostní brýle schválené ANSI, odolné pracovní rukavice a protiprachovou masku/respirátor.
7. Udržujte štítky a typové štítky na zařízení. Nesou důležité informace. Pokud jsou nečitelné nebo chybí, kontaktujte společnost Harbor Freight Tools a požádejte o náhradu.
8. Nechte zařízení opravit kvalifikovanou osobou, která používá pouze identické náhradní díly. Tím zajistíte zachování bezpečnosti zařízení. Nepokoušejte se provádět žádné servisní nebo údržbové postupy, které nejsou vysvětleny v této příručce, ani žádné postupy, u kterých si nejste jisti, že je dokážete bezpečně nebo správně provést.
9. Skladujte zařízení mimo dosah dětí.
10. Dodržujte plánovanou údržbu motoru a zařízení.

Ochrana GFCI:
Tento generátor je vybaven dvěma 3kolíkovými duplexními zásuvkami 120 V s přerušovačem zemního spojení (GFCI). Tyto zásuvky poskytují dodatečnou ochranu před rizikem úrazu elektrickým proudem. Pokud bude nutná výměna zásuvek, používejte pouze identické náhradní díly, které zahrnují ochranu GFCI.

Doplňování paliva:

1. Nedoplňujte palivo do palivové nádrže, když motor běží nebo je horký.
2. Nekuřte a nedovolte jiskry, plameny nebo jiné zdroje zapálení v blízkosti zařízení, zejména při doplňování paliva.
3. ABYSTE PŘEDEŠLI ÚNIKU PALIVA A NEBEZPEČÍ POŽÁRU, nepřeplňujte palivo. Doplňte palivo podle informací o hladině paliva pod tabulkou specifikací pro váš model.
4. Neplňte palivovou nádrž až po okraj. Nechte trochu místa pro rozpínání paliva podle potřeby.
5. Doplňujte palivo pouze v dobře větraném prostoru.
6. Setřete veškeré rozlité palivo a nechte přebytek odpařit před nastartováním motoru. Abyste předešli POŽÁRU, nestartujte motor, dokud se ve vzduchu vznáší zápach paliva.

Servis baterie:

1. Servis baterií smí provádět nebo na něj dohlížet personál, který má znalosti o bateriích a požadovaných bezpečnostních opatřeních. Udržujte neoprávněný personál mimo dosah baterií.
2. Při výměně baterie použijte následující typ baterie: 12 V, 1,6 A h Lithium Iron Phosphate (LiFEPO4).
3.
   Nevhazujte baterii nebo baterie do ohně. Baterie může explodovat. Staré baterie řádně zlikvidujte nebo recyklujte.
4.
   Neotvírejte ani nepoškozujte baterii. Uvolněný elektrolyt je známý tím, že je škodlivý pro pokožku a oči a je toxický.
5.
   Baterie představuje riziko vysokého zkratového proudu. Při práci s bateriemi je třeba dodržovat následující bezpečnostní opatření:
   1. Sundejte hodinky, prsteny nebo jiné kovové předměty.
   2. Používejte nástroje s izolovanými rukojeťmi.
   3. Nepokládejte nástroje nebo kovové části na baterie.

USCHOVEJTE TYTO POKYNY.

Funkční popis

Specifikace

Generátor	Výstup		120 / 240 V AC, 60 Hz, 58,3 / 29,2 A, 1 fáze 7 000 provozních wattů (8 750 max. startovacích wattů) 12 V DC, 8,3 A 5V USB, 3,1 A
	Baterie pro elektrický start		12 V, 1,6 AH Lithium Iron Phosphate (LiFEPO4)
	Elektrická zásuvka		Dvě 3kolíkové, duplexní NEMA #5-20 120 V GFCI Jedna 4kolíková, NEMA #L14-30 twistlock 120 V / 240 V Jeden DC výstup 12 V DC 2X USB-A porty
Motor	Zdvihový objem		420 c c
	Typ motoru		Horizontální jednoválec 4taktní OHV
	Chladicí systém		Nucené chlazení vzduchem
	Palivo	Typ	87+ oktanový benzín bezolovnatý ošetřený stabilizátorem
		Kapacita	5,9 galonů
	Motorový olej	Typ SAE	10W – 30 nad 32°F 5W – 30 při 32°F nebo méně
		Kapacita	1,1 Quart
	Zapalovací svíčka	Typ	Torch F6RTC, nebo ekvivalentní
		Mezera	0,028" – 0,031"
	Vůle ventilů Sání/Výfuk		0,0019' - 0,0039'
	Doba chodu při 25% zatížení		15,1 hod.
	Provozní hlasitost		75 dB @ 21 stop, bez zatížení

Systém kontroly emisí pro tento motor generátoru je garantován pro normy stanovené Agenturou pro ochranu životního prostředí USA a Kalifornskou radou pro kontrolu zdrojů vzduchu (známou také jako CARB). Informace o záruce naleznete na posledních stranách této příručky.

Komponenty a ovládací prvky

Následují popisy ovládacích prvků na napájecím panelu. Váš generátor má zásuvky pro napájení vašich produktů s jističi pro ochranu toku napětí.

Počáteční nastavení/montáž nástroje

Před nastavením nebo použitím tohoto produktu si PŘEČTĚTE CELOU ČÁST DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE na začátku této příručky, včetně veškerého textu pod podnadpisy.

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ:
Provozujte pouze s nainstalovaným lapačem jisker. Provoz tohoto zařízení může vytvářet jiskry, které mohou způsobit požár v suché vegetaci. Může být vyžadován lapač jisker. Pro zákony nebo předpisy týkající se požadavků na prevenci požáru by se obsluha měla obrátit na místní hasičské agentury.

Ve vysokých nadmořských výškách bude muset kvalifikovaný mechanik seřídit karburátor, regulátor a jakékoli další části motoru, které řídí poměr paliva a vzduchu, aby bylo umožněno efektivní používání ve vysokých nadmořských výškách a aby se zabránilo poškození motoru a jakýchkoli jiných zařízení používaných s tímto produktem.
Poznámka: Další informace týkající se dílů uvedených na následujících stránkách naleznete v montážním schématu na konci této příručky.

Montáž sady kol
Nainstalujte přiloženou sadu kol podle pokynů, které jsou k ní přiloženy.

Instalace kol

1. Vybalte a identifikujte všechny díly.
2. Nasuňte nápravu (11a) na jednu stranu rámu kompresoru a zajistěte matici (14a) na místě. Opakujte na druhé straně rámu.



3. Nasuňte podložku (10a), kolo (12a) a další podložku (13a) na nápravu a zajistěte matici (9a) na místě. Opakujte na druhé nápravě.


Instalace nožiček

1. Připevněte nožičku (18a) na spodní část podpěry nožičky (16a) pomocí šroubu (19a) a matice (15a).



Instalace rukojeti

1. Před instalací sedla rukojeti odstraňte šroub (6a) držící rukojeť (4a) k sedlu rukojeti (7a).


2. Držte sedlo rukojeti, jak je znázorněno vpravo, zarovnejte otvory sedla rukojeti (7a) s otvory na rámu generátoru na stejné straně jako nožičky.


3. Zajistěte na místě pomocí čtyř šroubů (5a).

4. Zarovnejte rukojeť (4a) s otvory v sedle rukojeti a zajistěte na místě pomocí šroubu (6a) a matice (8a).


5. Použijte kolík (2a) k zajištění rukojeti ve zvednuté nebo spuštěné poloze.


Pokyny pro nastavení baterie
Všechny generátory lze spustit pomocí zpětného startování. Tento generátor vyžaduje instalaci baterie pro provoz funkce elektrického startování. Připojte baterii k motoru generátoru:

1. Odstraňte kryty svorek z baterie, pokud jsou nainstalovány.
2. Připojte kladný (červený) konektor kabelu od motoru ke kladné svorce na baterii. Kabel bezpečně připojte, aby nedošlo k odpojení a zkratům.

3. Připojte záporný (černý) konektor kabelu k záporné svorce baterie.

Odstraňte přepravní držáky
Pro ochranu generátoru během přepravy byly mezi motor a rám nainstalovány přepravní držáky. Tyto držáky MUSÍ BÝT ODSTRANĚNY PŘED přidáním oleje nebo benzínu do generátoru.
UPOZORNĚNÍ: NEPOKOUŠEJTE se spustit generátor bez předchozího odstranění přepravních držáků. Poškození generátoru v důsledku neodstranění držáků zruší platnost záruky.

1. PŘED naplněním motoru olejem nebo benzínem nakloňte generátor na jeho konec se zpětným startováním. Nakloňte na zploštělou kartonovou krabici, ve které byl generátor dodán, nebo na jiný ochranný povrch, aby nedošlo k poškrábání rámu.
2. Odstraňte šrouby z šedých přepravních držáků. Šrouby a přepravní držáky lze zlikvidovat.


3. Nakloňte generátor zpět do svislé polohy.

Provoz ve vysoké nadmořské výšce nad 3000 stop

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉMU POŽÁREM:
Postupujte podle pokynů v dobře větraném prostoru mimo zdroje vznícení. Pokud je motor horký z používání, vypněte jej a před pokračováním počkejte, až vychladne. Nekuřte.
UPOZORNĚNÍ Záruka neplatí, pokud nejsou provedeny nezbytné úpravy pro použití ve vysoké nadmořské výšce. Ve vysokých nadmořských výškách bude muset kvalifikovaný mechanik seřídit karburátor, regulátor a jakékoli další části motoru, které řídí poměr paliva a vzduchu, aby bylo umožněno efektivní používání ve vysokých nadmořských výškách a aby se zabránilo poškození motoru a jakýchkoli jiných zařízení používaných s tímto produktem. Palivový systém tohoto motoru může být ovlivněn provozem ve vyšších nadmořských výškách. Správný provoz lze zajistit instalací sady pro nadmořskou výšku v nadmořských výškách vyšších než 3000 stop nad mořem. V nadmořských výškách nad 8000 stop může motor zaznamenat snížení výkonu, a to i se správnou hlavní tryskou. Provoz tohoto motoru bez nainstalované správné sady pro nadmořskou výšku může zvýšit emise motoru a snížit spotřebu paliva a výkon. Sadu by měl nainstalovat kvalifikovaný mechanik.

1. Vypněte motor.
2. Zavřete palivový ventil.
3. Umístěte misku pod palivovou nádobku, abyste zachytili veškeré rozlité palivo.

   V nádobce karburátoru může být benzín, který po odstranění šroubu vyteče.
4. Odšroubujte šroub držící palivovou nádobku.
5. Odstraňte šroub, těsnění šroubu, palivovou nádobku, těsnění palivové nádobky a hlavní trysku z těla sestavy karburátoru. K odstranění a instalaci hlavní trysky je zapotřebí šroubovák karburátoru (není součástí dodávky).
   Poznámka: Směšovací trubice je držena na místě hlavní tryskou a může vypadnout, když je odstraněna. Pokud vypadne, vložte ji zpět ve stejné orientaci před výměnou hlavní trysky.
6. Vyměňte hlavní trysku za náhradní hlavní trysku potřebnou pro váš rozsah nadmořské výšky (díl 1a nebo 2a). Poznámka: Těsnění palivové nádobky a těsnění šroubu se mohou během demontáže poškodit a měly by být nahrazeny novými ze sady.
7. Vyměňte těsnění palivové nádobky (4a), palivovou nádobku, těsnění šroubu (3a) a šroub. Utáhněte na místě.
   UPOZORNĚNÍ: Při utahování nezkřižte závit šroubu. Nejprve utáhněte prstem a poté pomocí klíče zkontrolujte, zda je šroub správně zašroubován.
8. Setřete veškeré rozlité palivo a nechte přebytek odpařit před spuštěním motoru. Abyste zabránili POŽÁRU, nespouštějte motor, dokud se ve vzduchu vznáší zápach paliva.

Seznam dílů sady pro vysokou nadmořskou výšku - A

Díl	Popis	Množství
1a	Hlavní tryska 3000-6000 stop	1
2a	Hlavní tryska 6000-8000 stop	1
3a	Těsnění šroubu	1
4a	Těsnění palivové nádobky	1

Návod k obsluze

PŘED NASTAVENÍM NEBO POUŽITÍM TOHOTO PRODUKTU SI PŘEČTĚTE CELOU ČÁST DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE NA ZAČÁTKU TÉTO PŘÍRUČKY, VČETNĚ VEŠKERÉHO TEXTU V RÁMCI PODNADPISŮ.
Před použitím zkontrolujte nástroj, zda neobsahuje poškozené, uvolněné a chybějící části. Pokud zjistíte nějaké problémy, nástroj nepoužívejte, dokud nebude opraven.

Kontroly generátoru před spuštěním
Před nastavením a spuštěním zkontrolujte motor a zařízení, zda neobsahují poškozené, uvolněné a chybějící části. Pokud zjistíte nějaké problémy, nepoužívejte zařízení, dokud nebude řádně opraveno.
Kontrola a doplňování motorového oleje

Vaše záruka je NEPLATNÁ, pokud není kliková skříň motoru před každým použitím řádně naplněna olejem. Před každým použitím zkontrolujte hladinu oleje. Nespouštějte motor s nízkou nebo žádnou hladinou motorového oleje. Provoz motoru s nízkou nebo žádnou hladinou motorového oleje ZPŮSOBÍ trvalé poškození motoru.

1. Ujistěte se, že je motor zastavený a ve vodorovné poloze.
2. Zavřete palivový ventil.
3. Očistěte horní část měrky a její okolí. Vyjměte měrku otočením proti směru hodinových ručiček a otřete ji čistým hadříkem, který nepouští vlákna.



4. Zasuňte měrku zpět bez zašroubování a vyjměte ji, abyste zkontrolovali hladinu oleje. Hladina oleje by měla být až po plnou úroveň, jak je znázorněno výše.
5. Pokud je hladina oleje na nízké značce nebo pod ní, přidejte vhodný typ oleje, dokud nebude hladina oleje na správné úrovni. Pro běžné použití se doporučuje olej SAE 10W-30. (Graf viskozitních tříd SAE v části Servis uvádí další viskozity pro použití při různých průměrných teplotách.)

6. Zašroubujte měrku zpět ve směru hodinových ručiček.

   Nespouštějte motor s příliš malým množstvím oleje. Motor se trvale poškodí.

Kontrola a doplňování paliva


ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉMU POŽÁREM:
Palivovou nádrž plňte v dobře větraném prostoru mimo zdroje vznícení. Pokud je motor horký z používání, vypněte jej a před doplňováním paliva počkejte, až vychladne. Nekuřte.

1. Očistěte víčko palivové nádrže a jeho okolí.
2. Odšroubujte a sejměte víčko palivové nádrže.
3. V případě potřeby naplňte palivovou nádrž asi 1 palec pod hrdlo nádrže bezolovnatým benzínem o oktanovém čísle 87 nebo vyšším, který byl ošetřen přísadou stabilizátoru paliva. Při používání se řiďte doporučeními výrobce stabilizátoru paliva.
   Poznámka: Nepoužívejte benzín obsahující více než 10 % etanolu (E10). Nepoužívejte etanol E85.
   Poznámka: Nepoužívejte benzín, který byl skladován v kovové palivové nádobě nebo špinavé palivové nádobě. Může způsobit vniknutí částic do karburátoru, což ovlivní výkon motoru a/nebo způsobí poškození.
4. Poté nasaďte zpět víčko palivové nádrže.
5. Setřete veškeré rozlité palivo a před spuštěním motoru nechte přebytečné palivo odpařit. Abyste předešli POŽÁRU, nespouštějte motor, dokud se ve vzduchu vznáší zápach paliva.

Používání generátoru
Před spuštěním motoru generátoru
Před spuštěním motoru:

1. Při přípravě generátoru postupujte podle pokynů pro nastavení.
2. Odpojte od generátoru všechny zátěže.
3. Zkontrolujte generátor a motor.
4. Naplňte motor správným množstvím a typem paliva a oleje ošetřeného stabilizátorem.

Základní postup používání generátoru -
Konkrétní pokyny naleznete na následujících stranách

1. Zkontrolujte, zda generátor zvládne příkon potřebný k napájení vašich produktů.
2. Nastartujte motor a nechte motor a generátor běžet a zahřívat se po dobu pěti minut po nastartování bez elektrické zátěže.
3. Při spuštěném motoru před každým použitím otestujte zásuvky GFCI (proudový chránič) následujícím způsobem:
   1. Stiskněte tlačítko "Test" (test) na zásuvce, abyste aktivovali zařízení GFCI.
   2. Tlačítko "Reset" (reset) by se mělo vysunout a odpojit elektřinu do zásuvky.
   3. Pokud výše uvedený test selže, nepoužívejte zásuvku, dokud nebude opravena nebo vyměněna.

4. Pro použití stiskněte tlačítko "Reset" (reset).



4. Zapojte produkty.
5. Po dokončení používání generátoru odpojte všechny elektrické zátěže.
   Poznámka: Nenechte generátor běžet, dokud mu nedojde palivo s připojenými zátěžemi.
6. Vypněte motor.
7. Nechte generátor a jeho motor zcela vychladnout. Poté jednotku uložte na čistém, suchém a bezpečném místě mimo dosah dětí a jiných neoprávněných osob.

Po nastartování motoru jej nechte pět minut běžet bez zátěže po každém spuštění, aby se motor stabilizoval.

Záběh:

1. Záběh motoru pomůže zajistit správný provoz zařízení a motoru.
2. Záběh bude trvat přibližně 25 hodin používání. Během tohoto období NEPŘEKRAČUJTE 75 % jmenovitého výkonu generátoru.

• Po tomto období vyměňte motorový olej.

Za normálních provozních podmínek se následná údržba řídí plánem vysvětleným v části ÚDRŽBA.

Spuštění motoru

1. Chcete-li nastartovat studený motor, vytáhněte knoflík sytiče do polohy "START" (start). Chcete-li restartovat teplý motor, nechte knoflík sytiče v poloze "RUN" (běh).


2. Otevřete palivový ventil.


3. Přepněte přepínač ESC do polohy "off" (vypnuto).
4. Pro RUČNÍ START
   1. Přepněte přepínač motoru do polohy "ON" (zapnuto).


   2. Uchopte volně startovací rukojeť motoru a několikrát ji pomalu zatáhněte, aby benzín mohl natéct do karburátoru motoru. Poté jemně zatáhněte za startovací rukojeť, dokud neucítíte odpor. Nechte lanko zcela zatáhnout a poté za něj rychle zatáhněte. Opakujte, dokud se motor nespustí.
      Poznámka: Nenechte startovací rukojeť prudce narazit zpět na motor. Držte ji, jak se navíjí, aby nenarazila na motor.

   Pro ELEKTRICKÝ START
   Přepněte přepínač motoru do polohy "START" (start).

   Poznámka: Chcete-li prodloužit životnost startéru, používejte krátké startovací cykly (maximálně 5 sekund). Poté počkejte jednu minutu, než se pokusíte znovu nastartovat.

5. Nechte motor několik sekund běžet. Poté, pokud je knoflík sytiče v poloze "CHOKE" (sytič), velmi pomalu přesuňte knoflík sytiče do polohy "RUN" (běh).


Poznámka: Příliš rychlé přesunutí knoflíku sytiče by mohlo způsobit zhasnutí motoru.

Nechte motor pět minut běžet bez zátěže po každém spuštění, aby se motor stabilizoval.

VYPNUTÍ OXIDU UHELNATÉHO

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ A SMRTI ZPŮSOBENÉ INHALACÍ OXIDU UHELNATÉHO: Senzor oxidu uhelnatého je pouze další vrstva ochrany. Nepoužívejte generátor v žádné oblasti nebo situaci, která umožní hromadění oxidu uhelnatého.

• ČERVENÉ SVĚTLO BLIKÁ:
  Nahromadily se nebezpečné hladiny oxidu uhelnatého a generátor se vypne. Okamžitě opusťte prostor, dokud se nevyvětrá. Před provozem přesuňte generátor do dobře větraného prostoru.

Senzor oxidu uhelnatého smí opravovat pouze kvalifikovaný technik, aby jej uvedl do původního nastavení. Neupravujte ani nemanipulujte se senzorem oxidu uhelnatého. Nedodržení těchto pokynů může vést ke smrti nebo vážnému zranění v důsledku poruchy senzoru oxidu uhelnatého.

Připojení elektrické zátěže
Před použitím generátoru se seznamte s ovládacími prvky motoru, napájecím panelem a způsobem spouštění motoru. Vypočítejte příkon produktů, které budete s generátorem používat, a ověřte, zda generátor zvládne celkovou zátěž.


K generátoru připojujte pouze správně zapojené zástrčky. Zástrčka, která je napojena na jiný kabel, může být nebezpečná. Zástrčku na kabel by měl zapojovat pouze kvalifikovaný elektrikář.

Nikdy nepřekračujte jmenovitou kapacitu tohoto generátoru, protože přetížení může způsobit vážné poškození generátoru a/nebo spotřebičů, nářadí a zařízení. Při porovnávání kapacity příkonu tohoto generátoru se spotřebičem, nářadím nebo zařízením by se měly vždy vypočítat požadavky na příkon při spouštění a provozu.
Použijte zásuvku DC12 V k napájení zařízení 12 V DC.

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ: Nenabíjejte baterie bez řádného regulátoru nabíjení. Nepřebíjejte.

1. Nejprve připojte položky, které vyžadují největší příkon.
2. Dále připojte spotřebiče, nářadí a zařízení s "indukční" zátěží. Indukční zátěže jsou malá ruční nářadí a některé malé spotřebiče.
3. Dále připojte všechna světla.
4. Spotřebiče, nářadí a zařízení citlivé na napětí by měly být připojeny k generátoru jako poslední. Zapojte položky citlivé na napětí, jako jsou televizory, DVD přehrávače, mikrovlnné trouby a bezdrátové telefony, do přepěťové ochrany s certifikací UL (není součástí dodávky). Poté připojte přepěťovou ochranu do generátoru.

   Pokud spotřebiče, nářadí a zařízení nepřipojíte a nebudete provozovat v tomto pořadí, může dojít k poškození generátoru, spotřebičů, nářadí a zařízení a zanikne záruka na tento generátor.

Poznámka: Pokud rychlost motoru nebo napětí kolísá při zátěži pod provozním příkonem generátoru, přesuňte páčku sytiče motoru do polohy "HALF-CHOKE" ("POLOSYTIČ").

POKUD VYPADNOU NĚJAKÉ JISTIČE, ZKONTROLUJTE NÁSLEDUJÍCÍ:

1. Před opětovným spuštěním generátoru se ujistěte, že jsou VŠECHNY jističe resetovány.
2. Upravte zástrčky tak, aby se zátěž rozložila mezi zásuvkové obvody.

Pro dosažení jmenovitého výkonu generátoru rozložte zátěž do zásuvek.

Výpočet celkového příkonu zařízení používaných s generátorem
Před použitím generátoru zkontrolujte, zda jsou produkty, které chcete do jednotky zapojit, pod jmenovitým a maximálním příkonem generátoru. Použijte níže uvedenou tabulku pro výpočet příkonu a příkony uvedené na vašich produktech, abyste si usnadnili výpočet celkového příkonu.

Použití tabulky:

1. Sečtěte provozní příkon všech položek, které byste chtěli používat v daném okamžiku.
2. Ujistěte se, že tento celkový součet je pod 7 000 provozního příkonu generátoru.
3. Najděte nejvyšší spouštěcí příkon pro vybrané položky a přidejte jej k celkovému součtu.
4. Ujistěte se, že tento celkový součet je pod 8 750 maximálního spouštěcího příkonu generátoru.
5. Zapojte a zapněte produkty od největšího příkonu po nejmenší.

Tabulka pro výpočet příkonu

Zařízení	Provozní příkon
Celkový provozní příkon (musí být menší než 7 000)
Největší dodatečný spouštěcí příkon
Celkový spouštěcí příkon potřebný pro všechny zátěže (musí být menší než 8 750)

Příklad

Generátor, který má jmenovitý výkon vyšší než minimální požadovaný maximální spouštěcí příkon, vydrží mnohem déle než generátor, který dodává pouze přesný potřebný příkon.
Výpočet příkonu
Volty a ampéry lze vynásobit, abyste získali watty (volty x ampéry = watty).
Výpočet dodatečného spouštěcího příkonu
(Pokud není uveden)
U zařízení s motorem: Použijte jmenovitý příkon jako odhad dodatečného spouštěcího příkonu. U většiny světel nebo ohřívačů: žádný dodatečný spouštěcí příkon není.

Tabulky odhadu příkonu
Poznámka: Příkony uvedené níže jsou pouze odhady pro daný typ zařízení. Před připojením k generátoru zkontrolujte příkony na štítku všech zátěží.

NOUZOVÉ SITUACE
Zařízení	Provozní příkon	Dodatečný spouštěcí příkon
Chladnička/Mraznička	700	1500
Rádio	100	0
PRACOVIŠTĚ
Zařízení	Provozní příkon	Dodatečný spouštěcí příkon
Vzduchový kompresor - 1/2 HP	1000	1000
Stolní pila - 10"	1700	1300
Pásová bruska - 3"	1200	1200
Ruční vrtačka - 1/2"	600	600
Halogenové pracovní světlo	1000	0
Přímočará pila	900	900
REKREACE
Zařízení	Provozní příkon	Dodatečný spouštěcí příkon
AM/FM rádio	100	0
Elektrický gril	1700	0
Nafukovací pumpa	50	100
CD/DVD přehrávač	100	0
Box Fan - 20"	200	200
Kávovar	600	0
DOMÁCNOST
Zařízení	Provozní příkon	Dodatečný spouštěcí příkon
Počítač s monitorem	800	0
Elektrická sušička prádla	5500	500
Elektrický sporák	2100	0
Elektrický ohřívač vody	2000	0
Žárovka - 100 wattů	100	0
Mikrovlnná trouba - 1000 wattů	1000	200
Kalové čerpadlo - 1/2 HP	1000	1100
Televize	400	0
Pračka	1100	1100
Čerpadlo na vodu - 1/2 HP	1000	1000
TRÁVNÍK A ZAHRADA
Zařízení	Provozní příkon	Dodatečný spouštěcí příkon
Nůžky na živý plot	400	400
Tlaková myčka	1200	1200
Sekačka na trávu	1200	1200
Obrubník	1000	1000
TOPENÍ A CHLAZENÍ
Zařízení	Provozní příkon	Dodatečný spouštěcí příkon
Centrální klimatizace - 10 000 BTU	1500	1500
Ventilátor topení - 1/2 HP	900	1400
Ohřívač prostoru	1800	0
Okenní klimatizace - 10 000 BTU	1200	600

Zastavení motoru v nouzové situaci

1. Chcete-li motor zastavit v nouzové situaci, vypněte spínač motoru (Engine Switch).


UPOZORNĚNÍ: Vypnutí generátoru pod zátěží může poškodit generátor a připojené zařízení.

Zastavení motoru za normálních podmínek

1. Před vypnutím motoru vypněte všechna elektrická zatížení a poté je odpojte.


2. Přepněte přepínač ESC do polohy vypnuto (off).


3. Vypněte vypínač motoru (Engine Switch off).


4. Zavřete palivový ventil.

Pokyny pro údržbu uživatelem

Postupy, které nejsou konkrétně vysvětleny v této příručce, smí provádět pouze kvalifikovaný technik.

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉHO NÁHODNÝM PROVOZEM: Přepněte vypínač generátoru do polohy "OFF" (vypnuto), počkejte, až motor vychladne, a odpojte krytku zapalovací svíčky před prováděním jakékoli kontroly, údržby nebo čištění.
ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉMU PORUCHOU ZAŘÍZENÍ: Nepoužívejte poškozené zařízení. Pokud se vyskytne abnormální hluk, vibrace nebo nadměrné kouření, nechte problém odstranit před dalším použitím. Dodržujte všechny servisní pokyny v této příručce. Pokud motor nebude správně servisován, může dojít k jeho kritickému selhání.
Mnoho postupů údržby, včetně těch, které nejsou podrobně popsány v této příručce, bude z bezpečnostních důvodů muset provést kvalifikovaný technik. Pokud máte jakékoli pochybnosti o své schopnosti bezpečně servisovat zařízení nebo motor, nechte zařízení raději servisovat kvalifikovaným technikem.

Čištění, údržba a mazání
Poznámka: Tento plán údržby je určen pouze jako obecný průvodce. Pokud se sníží výkon nebo pokud zařízení funguje neobvykle, okamžitě zkontrolujte systémy. Potřeby údržby každého kusu zařízení se budou lišit v závislosti na faktorech, jako je pracovní cyklus, teplota, kvalita vzduchu, kvalita paliva a další faktory.
Poznámka: Následující postupy jsou doplňkem k pravidelným kontrolám a údržbě vysvětleným jako součást běžného provozu motoru a zařízení.

Postup	Před každým použitím	Měsíčně nebo každých 20 hodin používání	Každé 3 měsíce nebo 50 hodin používání	Každých 6 měsíců nebo 100 hodin používání	Ročně nebo každých 300 hodin používání	Každé 2 roky
Očistěte vnější část motoru
Zkontrolujte hladinu motorového oleje
Zkontrolujte čistič vzduchu
Zkontrolujte usazovací misku
Vyměňte motorový olej
Vyčistěte/vyměňte čistič vzduchu			*
Zkontrolujte a vyčistěte zapalovací svíčku
Zkontrolujte/seřiďte volnoběžné otáčky Zkontrolujte/seřiďte vůli ventilů Vyčistěte palivovou nádrž, sítko a karburátor Odstraňte karbonové usazeniny ze spalovací komory					**	**
V případě potřeby vyměňte palivové potrubí						**

* Provádějte servis častěji, pokud je používán v prašných oblastech.
** Tyto položky by měl servisovat kvalifikovaný technik.

Kontrola a doplňování paliva


ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉHO POŽÁREM: Naplňte palivovou nádrž v dobře větraném prostoru mimo zdroje vznícení. Pokud je motor horký z používání, vypněte jej a počkejte, až vychladne, než doplníte palivo. Nekuřte.

1. Očistěte víčko palivové nádrže a prostor kolem něj.
2. Odšroubujte a sejměte víčko palivové nádrže.
   Poznámka: Nepoužívejte benzín obsahující více než 10 % etanolu (E10). Nepoužívejte E85 etanol.
   Poznámka: Nepoužívejte benzín, který byl skladován v kovové palivové nádobě nebo špinavé palivové nádobě. Může způsobit vniknutí částic do karburátoru, což ovlivní výkon motoru a/nebo způsobí poškození.

3. V případě potřeby naplňte palivovou nádrž asi 1 palec pod hrdlo plnicího otvoru bezolovnatým benzínem s oktanovým číslem 87 nebo vyšším, který byl ošetřen přísadou stabilizátoru paliva. Při používání se řiďte doporučeními výrobce stabilizátoru paliva.
4. Nasaďte víčko palivové nádrže.
5. Setřete veškeré rozlité palivo a nechte přebytek odpařit před nastartováním motoru. Abyste předešli POŽÁRU, nestartujte motor, pokud je ve vzduchu cítit zápach paliva.

Výměna motorového oleje

Během provozu je olej velmi horký a může způsobit popáleniny. Před výměnou oleje počkejte, až motor vychladne.

1. Ujistěte se, že je motor zastavený a ve vodorovné poloze.
2. Zavřete palivový ventil.
3. Umístěte vypouštěcí misku (není součástí dodávky) pod vypouštěcí zátku klikové skříně.
4. Vyjměte vypouštěcí zátku a pokud je to možné, mírně nakloňte klikovou skříň, abyste pomohli vypustit olej. Použitý olej recyklujte.
5. Nasaďte vypouštěcí zátku a utáhněte ji.
6. Očistěte horní část měrky a prostor kolem ní. Vyjměte měrku otočením proti směru hodinových ručiček a otřete ji čistým hadříkem, který nepouští vlákna.



7. Přidejte vhodný typ oleje, dokud nebude hladina oleje na plné úrovni. Pro běžné použití se doporučuje olej SAE 10W-30.
   Poznámka: Při kontrole hladiny oleje nezašroubovávejte měrku.
   Graf viskozitních tříd SAE ukazuje další viskozity, které lze použít při různých průměrných teplotách.
   Viskozitní třídy SAE



8. Zašroubujte měrku zpět ve směru hodinových ručiček.

   Nespouštějte motor s příliš malým množstvím oleje. Motor se trvale poškodí.

Údržba prvku vzduchového filtru

1. Sejměte kryt vzduchového filtru a prvky vzduchového filtru a zkontrolujte, zda nejsou znečištěné. Vyčistěte je, jak je popsáno níže.
2. Čištění:

• Pro "papírové" filtrační prvky: Abyste zabránili zranění prachem a nečistotami, noste bezpečnostní brýle schválené ANSI, protiprachovou masku/respirátor schválený NIOSH a odolné pracovní rukavice. V dobře větraném prostoru mimo přihlížející osoby použijte stlačený vzduch k vyfouknutí prachu ze vzduchového filtru. Pokud se filtr nevyčistí, vyměňte jej.

• Pro pěnové filtrační prvky: Několikrát omyjte prvek v teplé vodě a jemném čisticím prostředku. Opláchněte. Vytlačte přebytečnou vodu a nechte ji zcela uschnout. Krátce namočte filtr do lehkého oleje a poté vytlačte přebytečný olej.

3. Nainstalujte vyčištěný filtr. Před použitím zajistěte kryt čističe vzduchu.

Údržba zapalovací svíčky

1. Odpojte krytku zapalovací svíčky od konce svíčky. Odstraňte nečistoty z okolí zapalovací svíčky.
2. Pomocí klíče na zapalovací svíčky vyjměte zapalovací svíčku.
3. Zkontrolujte zapalovací svíčku: Pokud je elektroda mastná, očistěte ji pomocí čistého, suchého hadříku. Pokud má elektroda usazeniny, vyleštěte ji pomocí smirkového papíru. Pokud je bílý izolátor prasklý nebo odštípnutý, je třeba zapalovací svíčku vyměnit.
   UPOZORNĚNÍ: Použití nesprávné zapalovací svíčky může poškodit motor. Typ a požadovanou mezeru pro váš generátor naleznete v tabulce specifikací.
4. Při instalaci nové zapalovací svíčky nastavte mezeru svíčky podle specifikace v tabulce specifikací. Nepákejte proti elektrodě, zapalovací svíčka se může poškodit.

5. Nainstalujte novou zapalovací svíčku nebo vyčištěnou zapalovací svíčku do motoru. Typ s těsněním: Utáhněte rukou, dokud se těsnění nedotkne hlavy válce, a poté ještě asi o 1/2-2/3 otáčky. Typ bez těsnění: Utáhněte rukou, dokud se svíčka nedotkne hlavy, a poté ještě asi o 1/16 otáčky.
   UPOZORNĚNÍ: Zapalovací svíčku řádně utáhněte. Pokud je zapalovací svíčka uvolněná, způsobí přehřátí motoru. Pokud je příliš utažená, poškodí se závity v bloku motoru.
6. Naneste dielektrický chránič botky zapalovací svíčky (není součástí dodávky) na konec zapalovací svíčky a bezpečně znovu připojte vodič.

Skladování
Pokud má zařízení zůstat nečinné déle než 20 dní, připravte motor na skladování následujícím způsobem:

1. ČIŠTĚNÍ:
   Počkejte, až motor vychladne, a poté jej očistěte suchým hadříkem.UPOZORNĚNÍ: Nečistěte vodou. Voda postupně vnikne do motoru a způsobí poškození rzí. Naneste tenkou vrstvu oleje zabraňujícího korozi na všechny kovové části.
2. PALIVO:
   Ošetření benzínu/Vypouštění palivové nádrže
   Pro ochranu palivové nádrže během skladování naplňte nádrž čerstvým benzínem, který byl ošetřen přísadou stabilizátoru paliva. Při používání se řiďte doporučeními výrobce stabilizátoru paliva. Viz Kontrola a doplňování paliva. Starý benzín, který nebyl předem ošetřen stabilizátorem, musí být bezpečně vypuštěn a nesmí být prohnán motorem.


   ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉHO POŽÁREM:
   Naplňte nádrž v dobře větraném prostoru mimo zdroje vznícení. Pokud je motor horký z používání, vypněte jej a počkejte, až vychladne, než doplníte palivo. Nekuřte.
   Vypouštění karburátoru
   Po uzavření palivového ventilu umístěte vhodnou nádobu pod karburátor a opatrně vyjměte vypouštěcí šroub ze spodní části plovákové komory karburátoru a nechte palivo zcela vytéct. Po vypuštění nasaďte vypouštěcí šroub.

   Abyste předešli vážnému zranění a požáru, uzavřete před vypuštěním karburátoru palivový ventil.
   MAZÁNÍ:

1. Vyměňte motorový olej.
2. Očistěte prostor kolem zapalovací svíčky. Vyjměte zapalovací svíčku a nalijte jednu polévkovou lžíci motorového oleje do válce otvorem pro zapalovací svíčku.
3. Nasaďte zapalovací svíčku, ale nechte krytku zapalovací svíčky odpojenou.
4. Zatáhněte za startovací rukojeť, abyste rozptýlili olej ve válci. Zastavte po jedné nebo dvou otáčkách, když ucítíte, že píst začíná kompresní zdvih (když začnete cítit odpor).

3. SKLADOVACÍ PROSTOR:
   Zakryjte a skladujte na suchém, rovném a dobře větraném místě mimo dosah dětí. Skladovací prostor by měl být také mimo zdroje vznícení, jako jsou ohřívače vody, sušičky prádla a pece. Vyhněte se přímému vystavení dešti a slunečnímu záření.
   UPOZORNĚNÍ: Během delších skladovacích období musí být motor spuštěn každé 3 měsíce a ponechán v chodu po dobu 15–20 minut, jinak zaniká záruka.
4. PO SKLADOVÁNÍ:
   Před spuštěním motoru během nebo po skladování mějte na paměti, že neošetřený benzín se rychle znehodnotí. Vypusťte palivovou nádrž a vyměňte ji za čerstvé palivo, pokud neošetřený benzín stál měsíc, pokud ošetřený benzín stál déle, než je doporučená doba stabilizátoru paliva, nebo pokud motor nenastartuje.

Odstraňování problémů

Při diagnostice nebo servisu zařízení nebo motoru dodržujte všechna bezpečnostní opatření.
