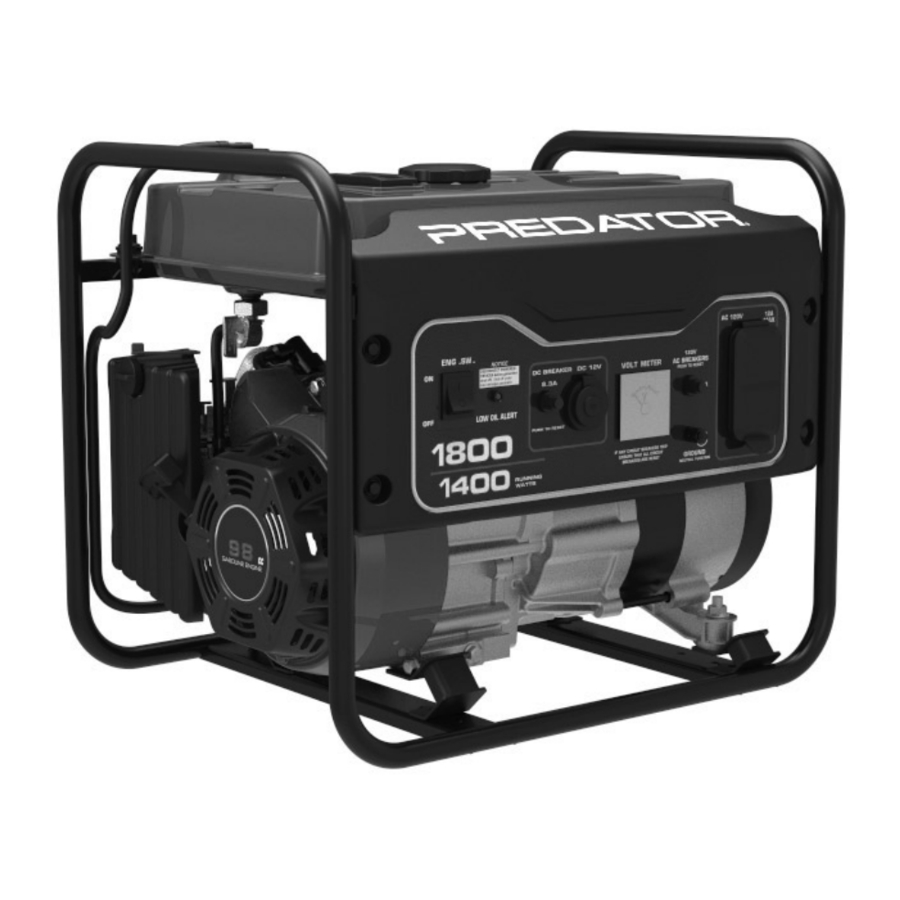

Predator 1800 Watt, 57064 - Manuál k benzínovému přenosnému generátoru

Obsah

1 VÝSTRAŽNÉ SYMBOLY A DEFINICE
2 DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY
3 Funkční popis
- 3.1 Specifikace
- 3.2 Komponenty a ovládací prvky
4 Počáteční nastavení/sestavení nástroje
5 Návod k obsluze
6 Pokyny pro údržbu uživatelem
7 Odstraňování problémů
8 Reference
9 Stáhnout návod
10 V jiných jazycích

VÝSTRAŽNÉ SYMBOLY A DEFINICE

	Toto je symbol bezpečnostního upozornění. Používá se k upozornění na potenciální nebezpečí úrazu. Dodržujte všechna bezpečnostní upozornění, která následují za tímto symbolem, abyste se vyhnuli možnému zranění nebo smrti.
	Označuje nebezpečnou situaci, která, pokud se jí nevyhnete, bude mít za následek smrt nebo vážné zranění.
	Označuje nebezpečnou situaci, která, pokud se jí nevyhnete, by mohla mít za následek smrt nebo vážné zranění.
	Označuje nebezpečnou situaci, která, pokud se jí nevyhnete, by mohla mít za následek lehké nebo středně těžké zranění.
UPOZORNĚNÍ	Řeší postupy, které nesouvisejí s úrazem.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

TYTO POKYNY USCHOVEJTE
Tato příručka obsahuje důležité pokyny, které je třeba dodržovat během instalace a údržby generátoru a všech baterií.

Používání motoru uvnitř může ZABÍJET během několika minut.
Výfuk generátoru obsahuje oxid uhelnatý. Je to jed, který nemůžete vidět ani cítit.

NIKDY nepoužívejte uvnitř domu nebo garáže, I KDYŽ jsou dveře a okna otevřené.

Používejte pouze VENKU a daleko od oken, dveří a větracích otvorů.

Bezpečnostní opatření při instalaci

Toto zařízení musí být instalováno tak, aby byl přístup omezen pouze na kvalifikovaný servisní personál, který byl poučen o důvodech omezení platných pro dané místo a o všech opatřeních, která je třeba přijmout. Přístup musí být zajištěn pomocí speciálního nástroje, zámku a klíče nebo jiných bezpečnostních prostředků a musí být řízen orgánem odpovědným za dané místo.
Benzínové palivo a výpary jsou hořlavé a potenciálně výbušné. Používejte správné postupy pro skladování a manipulaci s palivem. Neskladujte palivo ani jiné hořlavé materiály v blízkosti.
Mějte v blízkosti více hasicích přístrojů třídy ABC.
Provoz tohoto zařízení může vytvářet jiskry, které mohou způsobit požár v suché vegetaci. Může být vyžadován lapač jisker. Provozovatel by se měl obrátit na místní hasičské sbory ohledně zákonů nebo předpisů týkajících se požadavků na prevenci požárů.
Instalujte a používejte pouze na rovném, vodorovném a dobře větraném povrchu.
Všechna připojení a potrubí od generátoru k zátěži smí instalovat pouze vyškolení a licencovaní elektrikáři a v souladu se všemi příslušnými místními, státními a federálními elektrotechnickými předpisy a normami a dalšími platnými předpisy.
Připojení pro záložní napájení k elektrickému systému budovy musí provést kvalifikovaný elektrikář. Připojení musí izolovat napájení generátoru od napájení ze sítě a musí být v souladu se všemi platnými zákony a elektrotechnickými předpisy.
Během instalace používejte bezpečnostní brýle schválené ANSI, odolné pracovní rukavice a protiprachovou masku/respirátor.
Používejte pouze maziva a palivo doporučené v této příručce.
Nesprávné připojení k elektrickému systému budovy může umožnit zpětný tok elektrického proudu z generátoru do elektrického vedení. Takový zpětný tok může usmrtit pracovníky energetické společnosti nebo jiné osoby, které se dostanou do kontaktu s vedením během výpadku proudu, a generátor může explodovat, hořet nebo způsobit požár při obnovení napájení ze sítě. Pokud máte v úmyslu používat generátor jako záložní zdroj energie, poraďte se s energetickou společností a kvalifikovaným elektrikářem.
Neprovozujte generátor před uzemněním. Generátor musí být před provozem uzemněn v souladu se všemi příslušnými elektrotechnickými předpisy a normami.

Provozní opatření

NEBEZPEČÍ OXIDU UHELNATÉHO
Používání generátoru uvnitř může ZABÍT během několika MINUT.
Výfuk generátoru obsahuje oxid uhelnatý. Je to jed, který nevidíte ani necítíte.

NIKDY nepoužívejte uvnitř domu nebo garáže, I KDYŽ jsou dveře a okna otevřené.

Používejte POUZE VENKU a daleko od oken, dveří a větracích otvorů.
VYPNUTÍ OXIDU UHELNATÉHO
ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ A SMRTI ZPŮSOBENÉ INHALACÍ OXIDU UHELNATÉHO:
Senzor oxidu uhelnatého je pouze další vrstva ochrany. Nepoužívejte generátor v žádné oblasti nebo situaci, která by umožnila hromadění oxidu uhelnatého.

ČERVENÉ SVĚTLO:
Nebezpečné hladiny oxidu uhelnatého se nahromadily a generátor se vypne. Okamžitě odejděte, dokud se prostor nevyvětrá. Před provozem přesuňte generátor do dobře větraného prostoru.
ŽLUTÉ SVĚTLO:
Porucha senzoru oxidu uhelnatého.
Senzor vyžaduje servis. Nepoužívejte generátor, dokud senzor správně nefunguje. V případě technických dotazů volejte 1-888-866-5797.

Senzor oxidu uhelnatého smí servisovat pouze kvalifikovaný technik, aby jej vrátil do původního nastavení. Neupravujte ani nemanipulujte se senzorem oxidu uhelnatého. Nedodržení těchto pokynů může vést ke smrti nebo vážnému zranění v důsledku poruchy senzoru oxidu uhelnatého.

Nikdy nepoužívejte generátor uvnitř, včetně garáží, sklepů, prolézacích prostor a kůlen. Otevření dveří a oken nebo použití ventilátorů NEZABRÁNÍ hromadění oxidu uhelnatého v domě.
Při používání generátorů je udržujte venku a daleko od otevřených dveří, oken a větracích otvorů, abyste zabránili hromadění toxických hladin oxidu uhelnatého uvnitř.
Pokud se při používání generátoru začnete cítit nemocní, máte závratě nebo jste slabí, okamžitě se dostaňte na čerstvý vzduch. Oxid uhelnatý z generátorů může rychle vést k úplné neschopnosti a smrti.
Udržujte děti v dostatečné vzdálenosti od zařízení, zejména během provozu.
Udržujte všechny diváky alespoň šest stop od motoru během provozu.
Během používání se nedotýkejte motoru. Po použití nechte motor vychladnout.
Nikdy neskladujte palivo nebo jiné hořlavé materiály v blízkosti motoru.
Nedoplňujte palivovou nádrž, když motor běží. Neprovozujte, pokud došlo k rozlití benzínu.
Před nastartováním motoru odstraňte rozlitý benzín. Neprovozujte v blízkosti kontrolky nebo otevřeného ohně.
Pokud připojený produkt funguje abnormálně nebo neobvykle pomalu, okamžitě přestaňte používat generátor jako zdroj energie. Vždy si přečtěte návod k použití produktu, který má být napájen, a dodržujte jej, abyste se ujistili, že jej lze bezpečně a efektivně napájet přenosným generátorem.
Před připojením spotřebiče nebo napájecího kabelu ke generátoru: Ujistěte se, že je v dobrém provozním stavu. Vadné spotřebiče nebo napájecí kabely mohou způsobit úraz elektrickým proudem.
Nepřekračujte maximální výkon generátoru. Ujistěte se, že celkový elektrický výkon všech nástrojů nebo spotřebičů zapojených do generátoru současně nepřesahuje výkon generátoru. Zkontrolujte, zda spouštěcí ráz nepřekročí limit generátoru. Úrovně výkonu mezi jmenovitým a maximálním výkonem lze používat nejdéle 30 minut.
Vyvarujte se podstatného přetížení, které by vedlo k vypnutí jističe. Překročení časového limitu pro provoz s maximálním výkonem nebo mírné přetížení generátoru nemusí vypnout jistič nebo ochranu obvodu, ale zkrátí životnost generátoru.
Nepokoušejte se připojovat nebo odpojovat zátěžové spoje, když stojíte ve vodě nebo na mokré nebo vlhké zemi.
Nedotýkejte se elektricky nabitých částí generátoru a propojovacích kabelů nebo vodičů žádnou částí těla nebo jakýmkoli neizolovaným vodivým předmětem.
Připojte generátor pouze k zátěži nebo elektrickému systému (120 V nebo 240 V), který je kompatibilní s elektrickými charakteristikami a jmenovitými kapacitami generátoru.
Izolujte všechny spoje a odpojené vodiče.
Chraňte se před úrazem elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a chladničky.
Při přepravě generátoru používejte pouze vhodný dopravní prostředek a zvedací zařízení s dostatečnou nosností.
Zajistěte generátor na dopravních prostředcích, aby se zabránilo kutálení, klouzání a naklánění nástroje.
Průmyslové aplikace musí splňovat požadavky OSHA.
Nenechávejte spuštěný generátor bez dozoru. Před opuštěním pracoviště vypněte generátor (a vyjměte bezpečnostní klíče, pokud jsou k dispozici).
Motor generátoru může produkovat vysokou hladinu hluku. Dlouhodobé vystavení hladinám hluku nad 85 dBA je nebezpečné pro sluch. Při provozu nebo práci v blízkosti benzínového motoru během jeho provozu vždy používejte ochranu sluchu.
Během používání noste bezpečnostní brýle schválené ANSI, ochranu sluchu a protiprachovou masku/respirátor schválený NIOSH.
Osoby s kardiostimulátory by se před použitím měly poradit se svým lékařem. Elektromagnetická pole v těsné blízkosti kardiostimulátoru by mohla způsobit interferenci nebo selhání kardiostimulátoru. Při práci v blízkosti magnetu motoru nebo zpětného startéru je nutná opatrnost.
Používejte pouze příslušenství, které doporučuje Harbor Freight Tools pro váš model. Příslušenství, které může být vhodné pro jeden kus zařízení, se může stát nebezpečným při použití na jiném kusu zařízení.
Neprovozujte v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Benzínové motory mohou vznítit prach nebo výpary.
Udržujte uzemněné vodivé předměty, jako je nářadí, v dostatečné vzdálenosti od exponovaných elektrických částí a připojení pod napětím, abyste zabránili jiskření nebo oblouku. Tyto události by mohly vznítit výpary nebo páry.
Buďte ostražití, sledujte, co děláte, a při obsluze tohoto zařízení používejte zdravý rozum. Nepoužívejte toto zařízení, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků.
Vhodně se oblékejte. Nenoste volné oblečení nebo šperky. Udržujte vlasy, oblečení a rukavice v dostatečné vzdálenosti od pohyblivých částí. Volné oblečení, šperky nebo dlouhé vlasy se mohou zachytit v pohyblivých částech.
Díly, zejména součásti výfukového systému, se během používání velmi zahřívají. Držte se dál od horkých dílů.
Během provozu nezakrývejte generátor ani jeho motor.
Udržujte generátor, jeho motor a okolí vždy čisté. Udržujte generátor alespoň 5 stop od hořlavých předmětů.
Nekuřte a nedovolte jiskry, plameny nebo jiné zdroje zapálení v blízkosti zařízení, zejména při doplňování paliva.
Používejte generátor, příslušenství atd. v souladu s těmito pokyny a způsobem určeným pro konkrétní typ zařízení, s ohledem na pracovní podmínky a prováděnou práci. Použití zařízení pro jiné operace, než pro které je určeno, by mohlo vést k nebezpečné situaci.
Neprovozujte generátor se známými netěsnostmi v palivovém systému motoru.
Pokud dojde k rozlití paliva nebo oleje, musí být okamžitě odstraněny. S kapalinami a čisticími materiály nakládejte v souladu s místními, státními nebo federálními předpisy a nařízeními. Skladujte olejové hadry v kovové nádobě s víkem a spodním větráním.
Udržujte ruce a nohy v dostatečné vzdálenosti od pohyblivých částí. Během provozu nesahejte přes generátor.
Před použitím zkontrolujte, zda nejsou pohyblivé části nesouosé nebo zadřené, zda nejsou části zlomené a zda není přítomna jakákoli jiná situace, která by mohla ovlivnit provoz generátoru. Pokud je generátor poškozen, nechte jej před použitím opravit. Mnoho nehod je způsobeno špatně udržovaným zařízením.
Používejte správný generátor pro danou aplikaci. Neupravujte generátor ani jeho motor a nepoužívejte generátor k účelu, pro který není určen.

Bezpečnostní opatření při servisu

Před servisem, údržbou nebo čištěním:
1. Odpojte všechna zařízení od generátoru.
2. Přepněte spínač motoru do polohy "OFF" (vypnuto).
3. Nechte motor zcela vychladnout.
4. Poté sejměte kryt zapalovací svíčky ze zapalovací svíčky.
Udržujte všechny bezpečnostní kryty na svém místě a v řádném funkčním stavu. Mezi bezpečnostní kryty patří tlumič, čistič vzduchu, mechanické kryty a tepelné štíty, mimo jiné.
Ujistěte se, že je spínač motoru v poloze "OFF" (vypnuto), než přesunete generátor a než provedete jakékoli servisní, údržbové nebo čisticí postupy na jednotce.
Udržujte veškeré elektrické zařízení čisté a suché. Vyměňte veškeré kabely, kde je izolace prasklá, naříznutá, odřená nebo jinak poškozená. Vyměňte svorky, které jsou opotřebované, zbarvené nebo zkorodované. Udržujte svorky čisté a utažené.
Neměňte ani neseřizujte žádnou část zařízení nebo jeho motoru, která je zapečetěna výrobcem nebo distributorem. Pouze kvalifikovaný servisní technik smí seřizovat díly, které mohou zvýšit nebo snížit regulované otáčky motoru.
Během servisu používejte bezpečnostní brýle schválené ANSI, odolné pracovní rukavice a protiprachovou masku/respirátor.
Udržujte štítky a typové štítky na zařízení. Nesou důležité informace. Pokud jsou nečitelné nebo chybí, kontaktujte Harbor Freight Tools a požádejte o náhradu.
Nechte zařízení opravit kvalifikovanou osobou, která používá pouze identické náhradní díly. Tím zajistíte zachování bezpečnosti zařízení. Nepokoušejte se provádět žádné servisní nebo údržbové postupy, které nejsou vysvětleny v této příručce, ani žádné postupy, u kterých si nejste jisti, že je dokážete bezpečně nebo správně provést.
Uchovávejte zařízení mimo dosah dětí.
Dodržujte plánovanou údržbu motoru a zařízení.

Doplňování paliva:

Nedoplňujte palivo do palivové nádrže, když motor běží nebo je horký.
Nekuřte a nedovolte jiskry, plameny nebo jiné zdroje zapálení v blízkosti zařízení, zejména při doplňování paliva.
ABYSTE PŘEDEŠLI ÚNIKU PALIVA A NEBEZPEČÍ POŽÁRU, nepřeplňujte palivo. Doplňte palivo podle informací o hladině paliva pod tabulkou specifikací pro váš model.
Neplňte palivovou nádrž až po okraj. Nechte trochu místa pro roztažení paliva podle potřeby.
Doplňujte palivo pouze v dobře větraném prostoru.
Setřete veškeré rozlité palivo a nechte přebytek odpařit, než nastartujete motor.
Abyste předešli POŽÁRU, nestartujte motor, pokud je ve vzduchu cítit zápach paliva.

USCHOVEJTE TYTO POKYNY.

Funkční popis

Specifikace

Generátor	Výstup		120 VAC, 60 Hz, 11.6 A, 1 fáze 1 400 provozních wattů (1 800 maximálních startovacích wattů) 12VDC, 8.3 A
	Elektrická zásuvka		3kolíková, duplexní NEMA #5-20 120 V Jeden DC výstup 12 VDC
Motor	Zdvihový objem		98 cc
	Typ motoru		Horizontální jednoválec 4taktní OHV
	Chladicí systém		Nucené chlazení vzduchem
	Palivo	Typ	87+ oktanový benzín bezolovnatý ošetřený stabilizátorem
		Kapacita	1.6 galonů
	Motorový olej	Typ SAE	10W – 30 nad 32°F 5W – 30 při 32°F nebo méně
		Kapacita	0.4 Quart
	Zapalovací svíčka	Typ	LG E6RTC
		Mezera	0.028" - 0.031"
	Vůle ventilů	Sání	0.003" - 0.0047"
		Výfuk	0.005" - 0.006"
	Doba chodu při 50% zatížení		9.5 hod.

Systém kontroly emisí motoru tohoto generátoru je zaručen pro normy stanovené Agenturou pro ochranu životního prostředí USA a Kalifornskou radou pro zdroje vzduchu (také známou jako CARB). Informace o záruce naleznete na posledních stránkách této příručky.

Komponenty a ovládací prvky

Následují popisy ovládacích prvků na napájecím panelu. Váš generátor má zásuvky pro napájení vašich produktů s jističi pro ochranu toku napětí.

Spínač motoru (Engine Switch): Slouží ke spuštění a zastavení motoru (Engine).
AC zásuvky (AC Receptacles): Generátor obsahuje AC zásuvky (AC Receptacles) pro napájení nářadí a zařízení. 3kolíková, duplexní 120 voltová zásuvka (NEMA #5-20)

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ:
Připojujte nářadí a zařízení pouze k zásuvce (Receptacle), která je kompatibilní s elektrickými charakteristikami a jmenovitými kapacitami používaného nářadí a zařízení.

Jističe (Circuit Breakers): Jistič (Circuit Breaker) chrání generátor před přetížením. Hodnota jističe (Breaker) a zátěž, kterou chrání, jsou označeny v blízkosti jističe (Breaker). Pokud některý z jističů (Circuit Breakers) vypne, generátor zastaví výstup elektřiny. Pokud k tomu dojde, odpojte všechny zátěže od generátoru. Nechte generátor vychladnout. Poté stiskněte vypnutý jistič (Circuit Breaker), restartujte motor (Engine) a znovu připojte zátěže.
12 VDC zásuvka (12 VDC Receptacle): 12 VDC zásuvka (12 VDC Receptacle) poskytuje zdroj napájení pro 12 voltové DC položky.
Uzemňovací svorka (Grounding Terminal): Před každým použitím nastavte připojení zemnicího vodiče (není součástí dodávky) k uzemňovací svorce (Grounding Terminal) pro správné uzemnění generátoru. Pokyny k uzemnění generátoru naleznete v části Uzemnění.

Počáteční nastavení/sestavení nástroje

Před nastavením nebo použitím tohoto produktu si přečtěte CELOU část DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE na začátku této příručky, včetně veškerého textu pod podnadpisy.

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ:
Provozujte pouze se správně nainstalovaným lapačem jisker.

Provoz tohoto zařízení může vytvářet jiskry, které mohou způsobit požár v okolí suché vegetace. Může být vyžadován lapač jisker. Provozovatel by se měl obrátit na místní hasičské agentury ohledně zákonů nebo předpisů týkajících se požadavků na prevenci požáru.

Ve vysokých nadmořských výškách bude muset kvalifikovaný mechanik seřídit karburátor, regulátor a jakékoli další části motoru, které řídí poměr paliva a vzduchu, aby bylo umožněno efektivní použití ve vysokých nadmořských výškách a aby se zabránilo poškození motoru a jakýchkoli jiných zařízení používaných s tímto produktem.

Poznámka: Další informace týkající se dílů uvedených na následujících stránkách naleznete ve schématu sestavení na konci této příručky.

Uzemnění

Generátor musí být před použitím řádně uzemněn. Nechte jednotku uzemnit kvalifikovaným elektrikářem, pokud k tomu nemáte kvalifikaci.

Pro uzemnění generátoru připojte zemnicí vodič #6 AWG (není součástí dodávky) od uzemňovací svorky (Grounding Terminal) k zemnicí tyči (není součástí dodávky), která byla zaražena alespoň 24 palců hluboko do země. Zemnicí tyč musí být měděná nebo mosazná tyč (elektroda) zaražená do země, která může adekvátně uzemnit generátor.

UPOZORNĚNÍ: Tento generátor není určen k napájení citlivých elektronických zařízení bez přidání vhodného kondicionéru vedení a přepěťové ochrany (oboje není součástí dodávky). Mezi citlivá elektronická zařízení patří mimo jiné audio/video zařízení, některé televizory, počítače a tiskárny. Citlivá elektronická zařízení by měla být provozována na schválených generátorech invertorového typu nebo generátorech s čistou sinusovou vlnou.

Odstraňte přepravní držáky a blok

Pro ochranu generátoru během přepravy byly mezi motor (Engine) a rám nainstalovány přepravní držáky a blok. Tyto držáky a blok MUSÍ BÝT ODSTRANĚNY PŘED přidáním oleje nebo benzínu do generátoru.

UPOZORNĚNÍ: NEPOKOUŠEJTE se nastartovat generátor bez předchozího odstranění přepravních držáků a bloku. Poškození generátoru v důsledku neodstranění držáků a bloku zruší platnost záruky.

PŘED naplněním motoru (Engine) olejem nebo benzínem nakloňte generátor na konec s navíjením. Nakloňte na zploštělou kartonovou krabici, ve které byl generátor dodán, nebo na jiný ochranný povrch, abyste nepoškrábali rám.
Odstraňte šrouby z oranžových/žlutých přepravních držáků. Šrouby a přepravní držáky lze zlikvidovat.
Nakloňte generátor na druhou stranu.
Opatrně přestřihněte kabelovou pásku držící blok na místě. Blok a kabelovou pásku lze zlikvidovat.
Nakloňte generátor zpět do svislé polohy.

Provoz ve vysokých nadmořských výškách nad 3000 stop

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉMU POŽÁREM:
Postupujte podle pokynů v dobře větraném prostoru mimo zdroje vznícení.
Pokud je motor (Engine) horký z používání, vypněte jej a před pokračováním počkejte, až vychladne. Nekuřte.

UPOZORNĚNÍ: Záruka zaniká, pokud nejsou provedeny nezbytné úpravy pro použití ve vysokých nadmořských výškách.

Ve vysokých nadmořských výškách bude muset kvalifikovaný mechanik seřídit karburátor, regulátor a jakékoli další části motoru (Engine), které řídí poměr paliva a vzduchu, aby bylo umožněno efektivní použití ve vysokých nadmořských výškách a aby se zabránilo poškození motoru (Engine) a jakýchkoli jiných zařízení používaných s tímto produktem. Provoz palivového systému tohoto motoru (Engine) může být ovlivněn provozem ve vyšších nadmořských výškách. Správný provoz lze zajistit instalací sady pro nadmořskou výšku v nadmořských výškách vyšších než 3000 stop nad mořem. V nadmořských výškách nad 8000 stop může motor (Engine) zaznamenat snížení výkonu, a to i se správnou hlavní tryskou. Provoz tohoto motoru (Engine) bez nainstalované správné sady pro nadmořskou výšku může zvýšit emise motoru (Engine) a snížit spotřebu paliva a výkon. Sadu by měl nainstalovat kvalifikovaný mechanik.

Vypněte motor (Engine).
Zavřete palivový ventil.
Umístěte misku pod palivovou misku, abyste zachytili rozlité palivo.

V karburátorové misce může být plyn, který po odstranění šroubu vyteče.

Odšroubujte šroub držící palivovou misku.
Vyjměte šroub, těsnění šroubu, palivovou misku, těsnění palivové misky a hlavní trysku z těla sestavy karburátoru. K vyjmutí a instalaci hlavní trysky je zapotřebí šroubovák karburátoru (není součástí dodávky).

Poznámka: Směšovací trubice je držena na místě hlavní tryskou a může vypadnout, když je vyjmuta.
Pokud vypadne, vložte ji zpět ve stejné orientaci před výměnou hlavní trysky.

Vyměňte hlavní trysku za náhradní hlavní trysku potřebnou pro váš rozsah nadmořské výšky (díl 1a nebo 2a).

Poznámka: Těsnění palivové misky a těsnění šroubu se mohou během demontáže poškodit a měly by být nahrazeny novými ze sady.

Vyměňte těsnění palivové misky (4a), palivovou misku, těsnění šroubu (3a) a šroub. Utáhněte na místě.

UPOZORNĚNÍ: Při utahování nezkřižte závit šroubu.
Nejprve utáhněte prstem a poté použijte klíč, abyste se ujistili, že je šroub správně zašroubován.

Setřete veškeré rozlité palivo a nechte přebytek odpařit před nastartováním motoru (Engine). Abyste předešli POŽÁRU, nestartujte motor (Engine), pokud je ve vzduchu cítit zápach paliva.

Seznam dílů sady pro vysokou nadmořskou výšku - A

Díl	Popis	Množství
1a	Hlavní tryska 3000-6000 stop	1
2a	Hlavní tryska 6000-8000 stop	1
3a	Těsnění šroubu	1
4a	Těsnění palivové misky	1

Návod k obsluze

Před nastavením nebo použitím tohoto produktu si přečtěte CELOU část DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE na začátku této příručky, včetně veškerého textu pod nadpisy v ní.
Před použitím nástroj zkontrolujte, zda není poškozený, uvolněný nebo zda nechybí nějaké díly.
Pokud zjistíte nějaké problémy, nástroj nepoužívejte, dokud nebude opraven.

Kontroly jednotky před spuštěním

Před nastavením a spuštěním zkontrolujte motor a zařízení, zda nejsou poškozené, uvolněné nebo zda nechybí nějaké díly. Pokud zjistíte nějaké problémy, zařízení nepoužívejte, dokud nebude řádně opraveno.

Kontrola a doplňování motorového oleje

Pokud před každým použitím nebude kliková skříň motoru řádně naplněna olejem, vaše záruka POZBYDE PLATNOSTI. Před každým použitím zkontrolujte hladinu oleje. Motor se nespustí s nízkou nebo žádnou hladinou motorového oleje.

Ujistěte se, že je motor zastavený a ve vodorovné poloze.
Zavřete palivový ventil.
Očistěte horní část měrky a oblast kolem ní. Vyjměte měrku otočením proti směru hodinových ručiček a otřete ji čistým hadříkem, který nepouští vlákna.
Zasuňte měrku zpět bez zašroubování a vyjměte ji, abyste zkontrolovali hladinu oleje. Hladina oleje by měla být až po rysku plné hladiny, jak je znázorněno výše.
Pokud je hladina oleje na nebo pod ryskou nízké hladiny, přidejte příslušný typ oleje, dokud nebude hladina oleje na správné úrovni. Pro běžné použití se doporučuje olej SAE 10W-30. (Graf viskozitních tříd SAE v části Servis uvádí další viskozity, které se používají při různých průměrných teplotách.)
Zašroubujte měrku zpět ve směru hodinových ručiček.

UPOZORNĚNÍ: Nespouštějte motor s příliš malým množstvím oleje. Pokud je hladina motorového oleje příliš nízká, motor se vypne.

Kontrola a doplňování paliva

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉMU POŽÁREM:
Palivovou nádrž plňte v dobře větraném prostoru mimo zdroje vznícení. Pokud je motor po použití horký, vypněte jej a před doplněním paliva počkejte, až vychladne. Nekuřte.

Očistěte víčko palivové nádrže a oblast kolem něj.
Odšroubujte a sejměte víčko palivové nádrže.
V případě potřeby naplňte palivovou nádrž asi 1 palec pod hrdlo plnicího otvoru bezolovnatým benzínem s oktanovým číslem 87 nebo vyšším, který byl ošetřen přísadou stabilizátoru paliva. Při používání se řiďte doporučeními výrobce stabilizátoru paliva.

Poznámka: Nepoužívejte benzín obsahující více než 10 % etanolu (E10). Nepoužívejte E85 etanol.

Poznámka: Nepoužívejte benzín, který byl skladován v kovové nebo znečištěné palivové nádobě. Může způsobit vniknutí částic do karburátoru, což ovlivní výkon motoru a/nebo způsobí poškození.

Poté nasaďte víčko palivové nádrže.
Setřete veškeré rozlité palivo a před spuštěním motoru nechte přebytečné palivo odpařit.
Abyste předešli POŽÁRU, nespouštějte motor, pokud je ve vzduchu cítit zápach paliva.

Používání zařízení

Před spuštěním motoru jednotky

Před spuštěním motoru:

Při přípravě generátoru postupujte podle pokynů pro nastavení.
Odpojte všechny zátěže od generátoru.
Zkontrolujte generátor a motor.
Naplňte motor správným množstvím a typem paliva a oleje ošetřeného stabilizátorem.

Základní postup používání zařízení

Konkrétní pokyny naleznete na následujících stránkách

Zkontrolujte, zda generátor zvládne příkon potřebný k napájení vašich produktů.
Nastartujte motor a nechte motor a generátor běžet a zahřívat se po dobu pěti minut po nastartování bez elektrické zátěže.
Zapojte produkty.
Po dokončení používání generátoru odpojte všechny elektrické zátěže.

Poznámka: Nenechte generátor běžet s připojenou zátěží, dokud mu nedojde palivo.

Vypněte motor.
Nechte generátor a jeho motor zcela vychladnout. Poté jednotku uložte na čistém, suchém a bezpečném místě mimo dosah dětí a jiných neoprávněných osob.

Po nastartování motoru jej nechte po každém spuštění pět minut běžet bez zátěže, aby se motor stabilizoval.

Záběh

Záběh motoru pomůže zajistit správný provoz zařízení a motoru.
Záběh bude trvat přibližně 25 hodin používání. Během tohoto období NEPŘEKRAČUJTE 75 % jmenovitého výkonu generátoru.
- • Po tomto období vyměňte motorový olej.

Za normálních provozních podmínek se následná údržba řídí harmonogramem uvedeným v části ÚDRŽBA.

Spuštění motoru

Pro spuštění studeného motoru přesuňte sytič do polohy START (start). Pro opětovné spuštění teplého motoru ponechte sytič v poloze RUN (běh).
Otevřete palivový ventil.
Přepněte spínač motoru do polohy ON (zapnuto).
Uchopte volně startovací rukojeť motoru a několikrát ji pomalu zatáhněte, aby benzín mohl proudit do karburátoru motoru. Poté jemně zatáhněte za startovací rukojeť, dokud neucítíte odpor. Nechte lanko zcela zatáhnout a poté za něj rychle zatáhněte.
Opakujte, dokud se motor nespustí. Poznámka: Nenechte startovací rukojeť prudce narazit zpět na motor. Držte ji při navíjení, aby nenarazila do motoru.

Poznámka: Pokud se motor nespustí, zkontrolujte hladinu motorového oleje. Motor se nespustí s nízkou nebo žádnou hladinou motorového oleje.

Nechte motor několik sekund běžet. Poté, pokud je páčka sytiče v poloze START (start), velmi pomalu přesuňte páčku sytiče do polohy RUN (běh).

Poznámka: Příliš rychlé přesunutí páčky sytiče může způsobit zhasnutí motoru.

Nechte motor po každém spuštění pět minut běžet bez zátěže, aby se motor stabilizoval.

VYPNUTÍ OXIDU UHELNATÉHO
ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ A SMRTI ZPŮSOBENÉ INHALACÍ OXIDU UHELNATÉHO:
Senzor oxidu uhelnatého je pouze další vrstvou ochrany. Nepoužívejte generátor v žádné oblasti nebo situaci, která by umožnila hromadění oxidu uhelnatého.

ČERVENÉ SVĚTLO: Nahromadily se nebezpečné hladiny oxidu uhelnatého a generátor se vypne. Okamžitě odejděte, dokud se prostor nevyvětrá. Před provozem přesuňte generátor do dobře větraného prostoru.
ŽLUTÉ SVĚTLO: Porucha senzoru oxidu uhelnatého. Senzor vyžaduje servis. Nepoužívejte generátor, dokud senzor nebude správně fungovat. V případě technických dotazů volejte 1-888-866-5797.

Připojení elektrických spotřebičů

Před použitím generátoru se seznamte s ovládacími prvky motoru, napájecím panelem a způsobem spouštění motoru. Spočtěte příkon produktů, které budete s generátorem používat, a ověřte, zda generátor zvládne celkovou zátěž.

K generátoru připojujte pouze správně zapojené zástrčky.
Zástrčka, která je napojena na jiný kabel, může být nebezpečná.
Zástrčku by měl na kabel zapojovat pouze kvalifikovaný elektrikář.

Nikdy nepřekračujte jmenovitou kapacitu tohoto generátoru, protože přetížení může způsobit vážné poškození generátoru a/nebo spotřebičů, nářadí a zařízení. Při porovnávání kapacity generátoru se spotřebičem, nářadím nebo zařízením by se měly vždy vypočítat požadavky na příkon při spouštění a provozu.

Použijte zásuvku DC12 V pro napájení zařízení 12 VDC.

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ: Nenabíjejte baterie bez řádného regulátoru nabíjení. Nepřebíjejte.

Nejprve připojte položky, které vyžadují největší příkon.
Dále připojte spotřebiče, nářadí a zařízení s "indukční" zátěží (induktive" (indukční"). Indukční zátěže jsou malé ruční nástroje a některé malé spotřebiče.
Dále připojte všechna světla.
Spotřebiče, nářadí a zařízení citlivé na napětí by měly být připojeny k generátoru jako poslední. Zapojte položky citlivé na napětí, jako jsou televizory, DVD přehrávače, mikrovlnné trouby a bezdrátové telefony, do přepěťové ochrany (není součástí dodávky) s certifikací UL. Poté zapojte přepěťovou ochranu do generátoru.

Pokud spotřebiče, nářadí a zařízení nepřipojíte a nebudete provozovat v tomto pořadí, může dojít k poškození generátoru, spotřebičů, nářadí a zařízení a zanikne záruka na tento generátor.

Poznámka: Pokud otáčky motoru nebo napětí kolísají při zátěži nižší, než je provozní výkon generátoru, přesuňte páčku sytiče motoru do polohy "HALF-CHOKE" ("POLOVIČNÍ Sytič").

POKUD VYPADNOU NĚJAKÉ JISTIČE, ZKONTROLUJTE NÁSLEDUJÍCÍ:

Ujistěte se, že VŠECHNY jističe jsou resetovány před opětovným spuštěním generátoru.
Upravte zástrčky tak, aby se zátěže sdílely mezi zásuvkovými obvody.

Pro dosažení jmenovitého výkonu generátoru rozdělte zátěže mezi zásuvky.

Výpočet celkového příkonu zařízení používaných s generátorem

Před použitím generátoru zkontrolujte, zda produkty, které chcete do jednotky zapojit, mají nižší jmenovitý a maximální příkon, než je jmenovitý příkon generátoru. Pomocí níže uvedené tabulky pro výpočet příkonu a příkonu uvedeného na vašich produktech vypočítejte celkový příkon více zařízení.

Jak používat tabulku

Sečtěte provozní watty pro všechny položky, které chcete používat v daném čase.
Ujistěte se, že tento celkový součet je nižší než 1 400 provozních wattů generátoru.
Najděte jediný nejvyšší startovací výkon pro vybrané položky a přidejte jej k celkovému součtu.
Ujistěte se, že tento celkový součet je nižší než 1 800 maximálních startovacích wattů generátoru.
Zapojte a zapněte produkty od největšího příkonu po nejmenší.

Tabulka pro výpočet příkonu

Zařízení	Provozní watty
Celkový provozní příkon (musí být menší než 1 400)
Největší dodatečný startovací příkon
Celkový startovací příkon potřebný pro všechna zatížení (musí být menší než 1 800)

Příklad

Zařízení	Provozní watty
Microwave (1,000 +200)	1,000
Television (400 + 0)	400
Box Fan (200 + 200)	200
Hand Drill (600 + 600)	600
Total Running Watts (must be less than 1,400)	2,200
Largest Additional Start-up Watts	600
Total Startup Watts needed for all loads (must be less than 1,800)	2,800

Generátor, který má jmenovitý výkon vyšší než minimální požadovaný maximální startovací výkon, vydrží mnohem déle než generátor, který dodává pouze přesný potřebný výkon.

Výpočet příkonu
Volty a ampéry lze vynásobit a získat tak watty (volty x ampéry = watty).

Výpočet dodatečného startovacího příkonu (pokud není uveden)
Pro zařízení s motorem: Použijte jmenovitý příkon jako odhad dodatečného startovacího příkonu.

Pro většinu světel nebo ohřívačů: nejsou potřeba žádné dodatečné startovací watty.

Tabulky odhadu příkonu

Poznámka: Níže uvedené příkony jsou pouze odhady pro daný typ zařízení. Před připojením k generátoru zkontrolujte příkony na štítku všech zátěží.

NOUZOVÉ SITUACE
Zařízení	Provozní watty	Dodatečné Startovací Watty
Chladnička/Mraznička	700	1500
Rádio	100	0
STAVBA
Zařízení	Provozní watty	Dodatečné Startovací Watty
Vzduchový kompresor - 1/2 HP	1000	1000
Stolní pila - 10'	1700	1300
Pásová bruska - 3'	1200	1200
Ruční vrtačka - 1/2'	600	600
Halogenové pracovní světlo	1000	0
Přímočará pila	900	900
REKREACE
Zařízení	Provozní watty	Dodatečné Startovací Watty
AM/FM rádio	100	0
Elektrický gril	1700	0
Nafukovací pumpa	50	100
CD/DVD přehrávač	100	0
Box Fan - 20'	200	200
Kávovar	600	0
DOMÁCNOST
Zařízení	Provozní watty	Dodatečné Startovací Watty
Počítač s monitorem	800	0
Elektrická sušička prádla	5500	500
Elektrický sporák	2100	0
Elektrický ohřívač vody	2000	0
Žárovka - 100 wattů	100	0
Mikrovlnná trouba - 1000 wattů	1000	200
Ponorné čerpadlo - 1/2 HP	1000	1100
Televize	400	0
Pračka	1100	1100
Čerpadlo studny - 1/2 HP	1000	1000
TRÁVNÍK A ZAHRADA
Zařízení	Provozní watty	Dodatečné Startovací Watty
Nůžky na živý plot	400	400
Tlaková myčka	1200	1200
Sekačka na trávu	1200	1200
Obrubník	1000	1000
TOPENÍ A CHLAZENÍ
Zařízení	Provozní watty	Dodatečné Startovací Watty
Centrální klimatizace - 10 000 BTU	1500	1500
Ventilátor topení - 1/2 HP	900	1400
Ohřívač prostoru	1800	0
Okenní klimatizace - 10 000 BTU	1200	600

Zastavení motoru v nouzové situaci

Chcete-li zastavit motor v nouzové situaci, vypněte spínač motoru (Engine Switch).

UPOZORNĚNÍ: Vypnutí generátoru pod zátěží může poškodit generátor a připojené zařízení.

Vypněte spínač motoru (Engine Switch).
Zavřete palivový ventil (Fuel Valve).

Zastavení motoru za normálních podmínek

Před vypnutím motoru vypněte všechny elektrické spotřebiče a poté je odpojte.
Vypněte spínač motoru (Engine Switch).
Zavřete palivový ventil (Fuel Valve).

Pokyny pro údržbu uživatelem

Postupy, které nejsou konkrétně vysvětleny v této příručce, smí provádět pouze kvalifikovaný technik.

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉHO NÁHODNÝM SPUŠTĚNÍM:
Přepněte vypínač generátoru do polohy "OFF" (vypnuto), počkejte, až motor vychladne, a odpojte krytku zapalovací svíčky před prováděním jakékoli kontroly, údržby nebo čištění.

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉHO PORUCHOU ZAŘÍZENÍ:
Nepoužívejte poškozené zařízení. Pokud se objeví abnormální hluk, vibrace nebo nadměrné kouření, nechte problém odstranit před dalším použitím.

Dodržujte všechny servisní pokyny v této příručce. Pokud motor nebude správně servisován, může dojít k jeho kritickému selhání.

Mnoho postupů údržby, včetně těch, které nejsou podrobně popsány v této příručce, bude z bezpečnostních důvodů muset provést kvalifikovaný technik. Pokud máte jakékoli pochybnosti o své schopnosti bezpečně servisovat zařízení nebo motor, nechte zařízení raději servisovat kvalifikovaným technikem.

Čištění, údržba a mazání

Poznámka: Tento plán údržby je určen pouze jako obecný návod. Pokud se sníží výkon nebo pokud zařízení funguje neobvykle, okamžitě zkontrolujte systémy. Potřeby údržby každého kusu zařízení se budou lišit v závislosti na faktorech, jako je pracovní cyklus, teplota, kvalita vzduchu, kvalita paliva a další faktory.

Poznámka: Následující postupy jsou kromě pravidelných kontrol a údržby, které jsou vysvětleny jako součást běžného provozu motoru a zařízení.

Postup	Před každým použitím	Měsíčně nebo každých 20 hodin používání	Každé 3 měsíce nebo 50 hodin používání	Každých 6 měsíců nebo 100 hodin používání	Ročně nebo každých 300 hodin používání	Každé 2 roky
Očistěte vnější část motoru
Zkontrolujte hladinu motorového oleje
Zkontrolujte čistič vzduchu
Zkontrolujte usazovací misku
Vyměňte motorový olej
Vyčistěte/vyměňte čistič vzduchu			*
Zkontrolujte a vyčistěte zapalovací svíčku
Zkontrolujte/seřiďte volnoběžné otáčky Zkontrolujte/seřiďte vůli ventilů Vyčistěte palivovou nádrž, sítko a karburátor Odstraňte karbonové usazeniny ze spalovací komory					**	**
V případě potřeby vyměňte palivové potrubí						**

*Servis provádějte častěji, pokud je používán v prašných oblastech.
**Tyto položky by měl servisovat kvalifikovaný technik.

Kontrola a doplňování paliva

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉHO POŽÁREM:
Palivovou nádrž plňte v dobře větraném prostoru mimo zdroje vznícení. Pokud je motor horký z používání, vypněte jej a před doplňováním paliva počkejte, až vychladne. Nekuřte.

Očistěte víčko palivové nádrže a prostor kolem něj.
Odšroubujte a sejměte víčko palivové nádrže.

Poznámka: Nepoužívejte benzín obsahující více než 10 % etanolu (E10). Nepoužívejte E85 etanol.

Poznámka: Nepoužívejte benzín, který byl skladován v kovové palivové nádobě nebo špinavé palivové nádobě. Může způsobit vniknutí částic do karburátoru, což ovlivní výkon motoru a/nebo způsobí poškození.

V případě potřeby naplňte palivovou nádrž asi 1 palec pod hrdlo nádrže bezolovnatým benzínem s oktanovým číslem 87 nebo vyšším, který byl ošetřen přísadou stabilizátoru paliva. Při používání se řiďte doporučeními výrobce stabilizátoru paliva.
Nasaďte víčko palivové nádrže.
Setřete veškeré rozlité palivo a před nastartováním motoru nechte přebytečné palivo odpařit.
Abyste předešli POŽÁRU, nestartujte motor, pokud je ve vzduchu cítit zápach paliva.

Výměna motorového oleje

Během provozu je olej velmi horký a může způsobit popáleniny. Před výměnou oleje počkejte, až motor vychladne.

Ujistěte se, že je motor zastavený a ve vodorovné poloze.
Zavřete palivový ventil.
Umístěte vypouštěcí misku (není součástí dodávky) pod vypouštěcí zátku klikové skříně.
Vyjměte vypouštěcí zátku a pokud je to možné, mírně nakloňte klikovou skříň, abyste pomohli vypustit olej. Recyklujte použitý olej.
Nasaďte vypouštěcí zátku a utáhněte ji.
Očistěte horní část měrky a prostor kolem ní. Vyjměte měrku otočením proti směru hodinových ručiček a otřete ji čistým hadříkem, který nepouští vlákna.
Přidejte vhodný typ oleje, dokud nebude hladina oleje na plné úrovni. Pro běžné použití se doporučuje olej SAE 10W-30.

Poznámka: Při kontrole hladiny oleje nezašroubovávejte měrku.

Tabulka viskozitních tříd SAE ukazuje další viskozity, které se používají při různých průměrných teplotách.

Zašroubujte měrku zpět ve směru hodinových ručiček.

UPOZORNĚNÍ: Nespouštějte motor s příliš malým množstvím oleje. Motor se nespustí s nízkou nebo žádnou hladinou motorového oleje.

Údržba prvku vzduchového filtru

Sejměte kryt vzduchového filtru a prvky vzduchového filtru a zkontrolujte, zda nejsou znečištěné. Vyčistěte je, jak je popsáno níže.
Čištění:

Pro "papírové" filtrační prvky: Abyste předešli zranění prachem a nečistotami, noste ochranné brýle schválené ANSI, protiprachovou masku/respirátor schválený NIOSH a odolné pracovní rukavice. V dobře větraném prostoru mimo přihlížející osoby použijte stlačený vzduch k vyfouknutí prachu ze vzduchového filtru. Pokud se filtr tímto způsobem nevyčistí, vyměňte jej.
Pro pěnové filtrační prvky: Několikrát omyjte prvek v teplé vodě a jemném čisticím prostředku. Opláchněte. Vytlačte přebytečnou vodu a nechte jej zcela uschnout. Krátce namočte filtr do lehkého oleje a poté vytlačte přebytečný olej.

Nainstalujte vyčištěný filtr. Před použitím zajistěte kryt čističe vzduchu.

Údržba zapalovací svíčky

Odpojte krytku zapalovací svíčky od konce svíčky. Odstraňte nečistoty z okolí zapalovací svíčky.
Pomocí klíče na zapalovací svíčky vyjměte zapalovací svíčku.
Zkontrolujte zapalovací svíčku: Pokud je elektroda mastná, očistěte ji pomocí čistého, suchého hadříku. Pokud má elektroda usazeniny, vyleštěte ji pomocí smirkového papíru. Pokud je bílý izolátor prasklý nebo odštípnutý, je třeba zapalovací svíčku vyměnit.

UPOZORNĚNÍ: Použití nesprávné zapalovací svíčky může poškodit motor. Typ a požadovanou mezeru naleznete v tabulce specifikací pro váš generátor.

Při instalaci nové zapalovací svíčky nastavte mezeru svíčky podle specifikace v tabulce specifikací. Nepákejte proti elektrodě, zapalovací svíčka se může poškodit.
Nainstalujte novou zapalovací svíčku nebo vyčištěnou zapalovací svíčku do motoru. U typu s těsněním: Utáhněte rukou, dokud se těsnění nedotkne hlavy válce, a poté ještě asi o 1/2-2/3 otáčky.
U typu bez těsnění: Utáhněte rukou, dokud se svíčka nedotkne hlavy, a poté ještě asi o 1/16 otáčky.

UPOZORNĚNÍ: Zapalovací svíčku řádně utáhněte. Pokud je zapalovací svíčka uvolněná, způsobí přehřátí motoru. Pokud je příliš utažená, dojde k poškození závitů v bloku motoru.

Naneste dielektrický chránič botky zapalovací svíčky (není součástí dodávky) na konec zapalovací svíčky a bezpečně znovu připojte vodič.

Dlouhodobé skladování

Pokud má zařízení zůstat nečinné déle než 20 dní, připravte motor na skladování následujícím způsobem:

ČIŠTĚNÍ:
Počkejte, až motor vychladne, a poté jej očistěte suchým hadříkem. UPOZORNĚNÍ: Nečistěte pomocí vody. Voda postupně vnikne do motoru a způsobí poškození rzí. Na všechny kovové části naneste tenkou vrstvu oleje proti korozi.
PALIVO:
Pro ochranu palivové nádrže během skladování naplňte nádrž čerstvým benzínem, který byl ošetřen přísadou stabilizátoru paliva. Při používání se řiďte doporučeními výrobce stabilizátoru paliva. Viz Kontrola a doplňování paliva.
Starý benzín, který nebyl předem ošetřen stabilizátorem, musí být bezpečně vypuštěn a nesmí být prohnán motorem.

Abyste předešli vážnému zranění a požáru, zavřete palivový ventil před vypuštěním karburátoru.

Po zavření palivového ventilu umístěte vhodnou nádobu pod karburátor a opatrně vyjměte vypouštěcí šroub ze spodní části plovákové komory karburátoru, aby palivo zcela odteklo. Po vypuštění nasaďte vypouštěcí šroub.

ABYSTE PŘEDEŠLI VÁŽNÉMU ZRANĚNÍ ZPŮSOBENÉHO POŽÁREM:
Palivovou nádrž vypouštějte v dobře větraném prostoru mimo zdroje vznícení. Pokud je motor horký z používání, vypněte jej a před vypouštěním paliva počkejte, až vychladne. Nekuřte.

MAZÁNÍ:
1. Vyměňte motorový olej.
2. Očistěte prostor kolem zapalovací svíčky. Vyjměte zapalovací svíčku a nalijte jednu polévkovou lžíci motorového oleje do válce otvorem pro zapalovací svíčku.
3. Nasaďte zapalovací svíčku, ale nechte krytku zapalovací svíčky odpojenou.
4. Zatáhněte za startovací rukojeť, abyste rozložili olej ve válci. Zastavte po jedné nebo dvou otáčkách, když ucítíte, že píst začíná kompresní zdvih (když začnete cítit odpor).
SKLADOVACÍ PROSTOR:
Zakryjte a skladujte na suchém, rovném, dobře větraném místě mimo dosah dětí. Skladovací prostor by měl být také mimo zdroje vznícení, jako jsou ohřívače vody, sušičky prádla a pece.

UPOZORNĚNÍ: Během delších skladovacích období musí být motor spuštěn každé 3 měsíce a ponechán v chodu po dobu 15 – 20 minut, jinak je záruka NEPLATNÁ.

PO SKLADOVÁNÍ:
Před spuštěním motoru během nebo po skladování mějte na paměti, že neošetřený benzín se rychle znehodnotí. Vypusťte palivovou nádrž a vyměňte ji za čerstvé palivo, pokud neošetřený benzín stál měsíc, pokud ošetřený benzín stál déle, než je doporučená doba stabilizátoru paliva, nebo pokud se motor nespustí.

Odstraňování problémů

Problém	Možné příčiny	Pravděpodobná řešení
Motor nestartuje	SOUVISEJÍCÍ S PALIVEM: Žádné palivo v nádrži nebo uzavřený palivový ventil. Sytič není v poloze START (START), studený motor. Používán benzín s více než 10 % ethanolu (E15, E20, E85 atd.). Nekvalitní nebo znehodnocený, starý benzín. Karburátor není naplněn. Znečištěné palivové kanály. Jehla karburátoru je zaseknutá. Ve vzduchu je cítit palivo. Příliš mnoho paliva v komoře. To může být způsobeno zaseknutím jehly karburátoru. Ucpaný palivový filtr.	SOUVISEJÍCÍ S PALIVEM: Naplňte palivovou nádrž čerstvým bezolovnatým benzínem s oktanovým číslem 87+ ošetřeným stabilizátorem a otevřete palivový ventil. Nepoužívejte benzín s více než 10 % ethanolu (E15, E20, E85 atd.). Přesuňte sytič do polohy START (START). Vyčistěte palivový systém od benzínu bohatého na ethanol. Vyměňte součásti poškozené ethanolem. Používejte pouze čerstvý bezolovnatý benzín s oktanovým číslem 87+ ošetřený stabilizátorem. Nepoužívejte benzín s více než 10 % ethanolu (E15, E20, E85 atd.). Používejte čerstvý bezolovnatý benzín s oktanovým číslem 87+ ošetřený stabilizátorem. Nepoužívejte benzín s více než 10 % ethanolu (E15, E20, E85 atd.). Zatáhněte za startovací rukojeť pro naplnění. Vyčistěte kanály pomocí palivové přísady. Silné usazeniny mohou vyžadovat další čištění. Jemně poklepejte stranou plovákové komory karburátoru rukojetí šroubováku. Otočte sytič do polohy RUN (provoz). Vyjměte zapalovací svíčku a několikrát zatáhněte za startovací rukojeť, abyste vyvětrali komoru. Znovu nainstalujte zapalovací svíčku a nastavte sytič do polohy START (START). Vyměňte palivový filtr.
	SOUVISEJÍCÍ SE ZAPALOVÁNÍM (JISKROU): Spínač motoru v poloze vypnuto. Kryt zapalovací svíčky není bezpečně připojen. Elektroda zapalovací svíčky je mokrá nebo znečištěná. Nesprávná mezera zapalovací svíčky. Kryt zapalovací svíčky je rozbitý. Vypnutý jistič (pouze modely s elektrickým startem). Nesprávné časování zapalování nebo vadný systém zapalování.	SOUVISEJÍCÍ SE ZAPALOVÁNÍM (JISKROU): Otočte spínač motoru do polohy zapnuto. Správně připojte kryt zapalovací svíčky. Vyčistěte zapalovací svíčku. Upravte mezeru zapalovací svíčky. Vyměňte kryt zapalovací svíčky. Resetujte jistič. Zkontrolujte kabeláž a startér, pokud jistič nadále vypadává. Nechte kvalifikovaného technika diagnostikovat/opravit systém zapalování.
	SOUVISEJÍCÍ S KOMPRESÍ: Válec není mazán. Problém po dlouhém skladování. Uvolněná nebo zlomená zapalovací svíčka. (Při pokusu o nastartování se ozve syčivý zvuk.) Uvolněná hlava válce nebo poškozené těsnění hlavy. (Při pokusu o nastartování se ozve syčivý zvuk.) Ventily motoru nebo zdvihátka jsou nesprávně nastaveny nebo zaseknuté.	SOUVISEJÍCÍ S KOMPRESÍ: Nalijte lžíci oleje do otvoru pro zapalovací svíčku. Několikrát protočte motor a zkuste znovu nastartovat. Utáhněte zapalovací svíčku. Pokud to nepomůže, vyměňte zapalovací svíčku. Pokud problém přetrvává, může se jednat o problém s těsněním hlavy, viz č. 3. Utáhněte hlavu. Pokud to problém nevyřeší, vyměňte těsnění hlavy. Nechte kvalifikovaného technika diagnostikovat/opravit systém zapalování.
	SOUVISEJÍCÍ S OLEJEM: Nízká hladina motorového oleje. Motor namontován na svahu, což spouští vypnutí při nízké hladině oleje.	SOUVISEJÍCÍ S OLEJEM: Doplňte motorový olej na správnou úroveň. Před KAŽDÝM použitím zkontrolujte motorový olej. Provozujte motor na rovném povrchu. Zkontrolujte hladinu motorového oleje.
Motor se zastaví při velkém zatížení	Znečištěný vzduchový filtr. Motor běží studený.	Vyčistěte nebo vyměňte prvek. Před provozem zařízení nechte motor zahřát.
Motor vynechává	Uvolněný kryt zapalovací svíčky. Nesprávná mezera zapalovací svíčky nebo poškozená zapalovací svíčka. Vadný kryt zapalovací svíčky. Starý nebo nekvalitní benzín. Nesprávná komprese.	Zkontrolujte kabelové spoje. Upravte mezeru nebo vyměňte zapalovací svíčku. Vyměňte kryt zapalovací svíčky. Používejte pouze čerstvý bezolovnatý benzín s oktanovým číslem 87+ ošetřený stabilizátorem. Nepoužívejte benzín s více než 10 % ethanolu (E15, E20, E85 atd.). Diagnostikujte a opravte kompresi. (Použijte sekci Motor nestartuje: SOUVISEJÍCÍ S KOMPRESÍ.)
Motor se náhle zastaví	Vysoká hladina oxidu uhelnatého. Rozsvítí se červené světlo na senzoru oxidu uhelnatého. Alarm CO senzoru bliká žlutě. Vypnutí při nízké hladině oleje. Palivová nádrž je prázdná nebo plná nečistého nebo nekvalitního benzínu. Vadné víčko palivové nádrže vytváří podtlak, který brání správnému průtoku paliva. Vadné magneto. Odpojený nebo nesprávně připojený kryt zapalovací svíčky.	Okamžitě opusťte prostor a nechte jej důkladně vyvětrat. Generátor provozujte pouze venku. Porucha senzoru oxidu uhelnatého. Senzor vyžaduje servis. Co nejdříve volejte 1-888-866-5797. Nepoužívejte generátor, dokud senzor správně nefunguje. Doplňte motorový olej na správnou úroveň. Před KAŽDÝM použitím zkontrolujte motorový olej. Naplňte palivovou nádrž čerstvým bezolovnatým benzínem s oktanovým číslem 87+ ošetřeným stabilizátorem. Nepoužívejte benzín s více než 10 % ethanolu (E15, E20, E85 atd.). Otestujte/vyměňte víčko palivové nádrže. Nechte kvalifikovaného technika opravit magneto. Zajistěte kryt zapalovací svíčky.
Motor klepe	Starý nebo nekvalitní benzín. Motor je přetížen. Nesprávné časování zapalování, usazeniny, opotřebovaný motor nebo jiné mechanické problémy.	Naplňte palivovou nádrž čerstvým bezolovnatým benzínem s oktanovým číslem 87+ ošetřeným stabilizátorem. Nepoužívejte benzín s více než 10 % ethanolu (E15, E20, E85 atd.). Nepřekračujte jmenovitou nosnost zařízení. Nechte kvalifikovaného technika diagnostikovat a opravit motor.
Motor střílí do výfuku	Nečistý nebo nekvalitní benzín. Motor je příliš studený. Zaseknutý sací ventil nebo přehřátý motor. Nesprávné časování.	Naplňte palivovou nádrž čerstvým bezolovnatým benzínem s oktanovým číslem 87+ ošetřeným stabilizátorem. Nepoužívejte benzín s více než 10 % ethanolu (E15, E20, E85 atd.). Používejte palivové a olejové přísady do chladného počasí, abyste zabránili střílení do výfuku. Nechte kvalifikovaného technika diagnostikovat a opravit motor. Zkontrolujte časování motoru.
Produkt nemá napájení.	Produkt není správně zapojen. Vypnutý jistič. Produkt vyžaduje servis.	Vypněte a odpojte produkt, poté jej znovu zapojte a zapněte. Vypněte a odpojte produkt. Resetujte jistič. Zapojte produkt a zapněte jej. Nechte produkt opravit.
Produkt začne fungovat abnormálně.	Problém se spotřebičem. Překročena jmenovitá nosnost.	Okamžitě odpojte spotřebič. Nechte spotřebič opravit kvalifikovaným technikem nebo jej vyměňte. Snižte počet položek zapojených do generátoru, abyste zůstali v rámci jmenovité kapacity, nebo použijte výkonnější generátor.

Při diagnostice nebo servisu zařízení nebo motoru dodržujte všechna bezpečnostní opatření.

V případě technických dotazů volejte 1-888-866-5797.

Navštivte naše webové stránky na adrese: http://www.harborfreight.com
Zašlete e-mail naší technické podpoře na adresu: productsupport@harborfreight.com
Zašlete e-mail naší podpoře motoru na adresu: predator@harborfreight.com

Copyright © 2020 by Harbor Freight Tools. Všechna práva vyhrazena. Žádná část této příručky ani žádné zde obsažené kresby nesmí být reprodukována v jakékoli podobě bez výslovného písemného souhlasu společnosti Harbor Freight Tools.
Diagramy v této příručce nemusí být nakresleny proporcionálně. Vzhledem k neustálému zlepšování se může skutečný produkt mírně lišit od produktu zde popsaného.
Nástroje potřebné pro montáž a servis nemusí být součástí dodávky.
