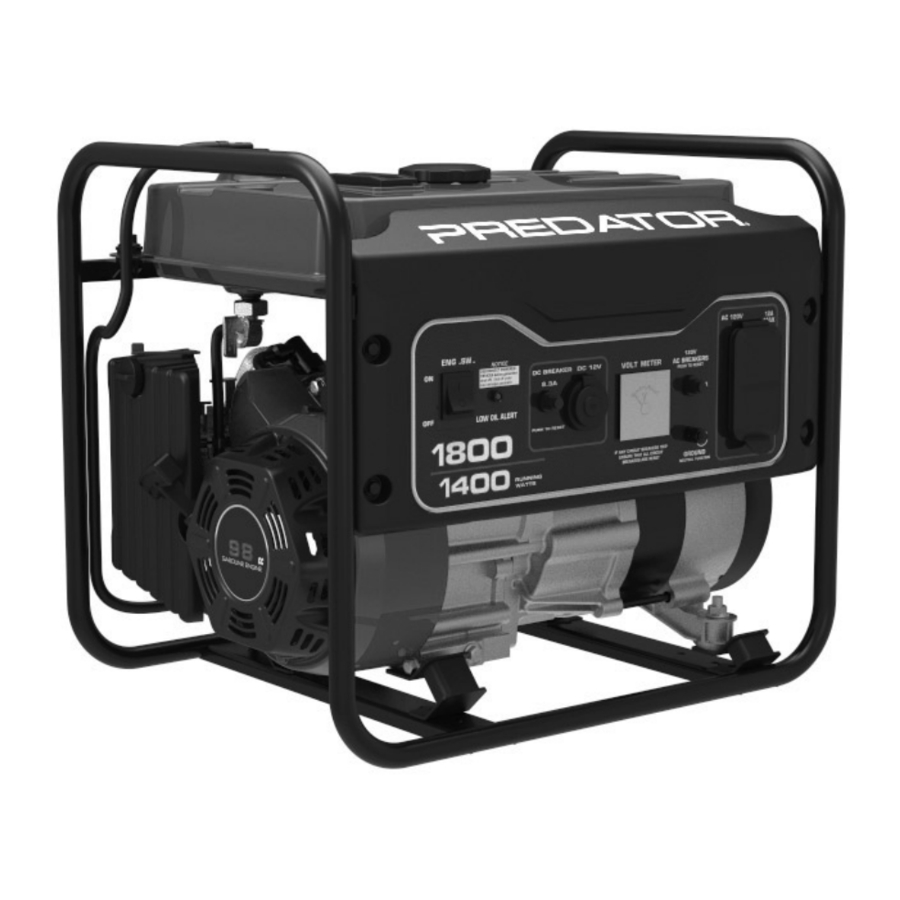

Predator 1800 Watt, 57064 - Priročnik za prenosni generator na plin

Vsebina

1 OPOZORILNI SIMBOLI IN DEFINICIJE
2 POMEMBNA VARNOSTNA NAVODILA
3 Funkcionalni opis
- 3.1 Specifikacije
- 3.2 Komponente in kontrole
4 Začetna nastavitev/sestava orodja
5 Navodila za uporabo
6 Navodila za vzdrževanje za uporabnika
7 Odpravljanje težav
8 Reference
9 Prenesi navodilo
10 V drugih jezikih

OPOZORILNI SIMBOLI IN DEFINICIJE

	To je simbol varnostnega opozorila. Uporablja se za opozarjanje na morebitne nevarnosti telesnih poškodb. Upoštevajte vsa varnostna sporočila, ki sledijo temu simbolu, da se izognete morebitnim poškodbam ali smrti.
	Označuje nevarno situacijo, ki bo, če se ji ne izognete, povzročila smrt ali resne poškodbe.
	Označuje nevarno situacijo, ki bi, če se ji ne izognete, lahko povzročila smrt ali resne poškodbe.
	Označuje nevarno situacijo, ki bi, če se ji ne izognete, lahko povzročila manjše ali zmerne poškodbe.
NOTICE	Obravnava prakse, ki niso povezane s telesnimi poškodbami.

POMEMBNA VARNOSTNA NAVODILA

SHRANITE TA NAVODILA
Ta priročnik vsebuje pomembna navodila, ki jih je treba upoštevati med namestitvijo in vzdrževanjem generatorja in vseh baterij.

Uporaba motorja v zaprtih prostorih VAS LAHKO UBIJE V NEKAJ MINUTAH.
Izpušni plini generatorja vsebujejo ogljikov monoksid. To je strup, ki ga ne morete videti ali vonjati.

NIKOLI ne uporabljajte v notranjosti doma ali v garaži, TUDI ČE so vrata in okna odprta.

Uporabljajte samo ZUNAJ in daleč stran od oken, vrat in zračnikov.

Previdnostni ukrepi pri nastavitvi

Ta enota mora biti nameščena tako, da je dostop omejen samo na usposobljeno servisno osebje, ki je bilo poučeno o razlogih za omejitve, ki veljajo za lokacijo, in o vseh previdnostnih ukrepih, ki jih je treba upoštevati. Dostop mora biti omogočen z uporabo posebnega orodja ali ključavnice in ključa ali drugih varnostnih sredstev in ga mora nadzorovati organ, odgovoren za lokacijo.
Bencinsko gorivo in hlapi so vnetljivi in potencialno eksplozivni. Uporabljajte ustrezne postopke za shranjevanje in ravnanje z gorivom. Ne shranjujte goriva ali drugih vnetljivih materialov v bližini.
V bližini imejte več gasilnih aparatov razreda ABC.
Delovanje te opreme lahko povzroči iskre, ki lahko zanetijo požar v suhi vegetaciji. Morda bo potreben lovilec isker. Upravljavec se mora obrniti na lokalne gasilske službe za zakone ali predpise, ki se nanašajo na zahteve za preprečevanje požara.
Nastavite in uporabljajte samo na ravni, dobro prezračevani površini.
Vse povezave in cevi od generatorja do bremena smejo namestiti samo usposobljeni in licencirani električarji ter v skladu z vsemi ustreznimi lokalnimi, državnimi in zveznimi električnimi predpisi in standardi ter drugimi predpisi, kjer je to primerno.
Povezave za rezervno napajanje električnega sistema stavbe mora opraviti usposobljen električar. Povezava mora izolirati moč generatorja od omrežne moči in mora biti v skladu z vsemi veljavnimi zakoni in električnimi predpisi.
Med nastavitvijo nosite varnostna očala, odobrena s strani ANSI, težke delovne rokavice in protiprašno masko/respirator.
Uporabljajte samo maziva in gorivo, ki so priporočeni v tem priročniku.
Nepravilne povezave z električnim sistemom stavbe lahko omogočijo, da se električni tok iz generatorja povratno napaja v omrežne vode. Takšna povratna napetost lahko električno udari delavce elektrodistribucijskega podjetja ali druge, ki pridejo v stik z vodi med izpadom električne energije, generator pa lahko eksplodira, zgori ali povzroči požar, ko se obnovi omrežna moč. Posvetujte se z elektrodistribucijskim podjetjem in usposobljenim električarjem, če nameravate uporabljati generator za rezervno napajanje.
Ne uporabljajte generatorja, preden ga ozemljite. Generator mora biti ozemljen v skladu z vsemi ustreznimi električnimi predpisi in standardi pred uporabo.

Varnostni ukrepi pri uporabi

NEVARNOST OGLJIKOVEGA MONOKSIDA
Uporaba generatorja v zaprtih prostorih vas LAHKO UBIJE V NEKAJ MINUTAH.
Izpušni plini generatorja vsebujejo ogljikov monoksid. To je strup, ki ga ne morete videti ali vonjati.

NIKOLI ne uporabljajte v notranjosti doma ali garaže, TUDI ČE so vrata in okna odprta.

Uporabljajte samo ZUNAJ in daleč stran od oken, vrat in zračnikov.
IZKLOP OGLJIKOVEGA MONOKSIDA
DA PREPREČITE RESNE POŠKODBE IN SMRT ZARADI VDIHAVANJA OGLJIKOVEGA MONOKSIDA:
Senzor ogljikovega monoksida je samo dodatna raven zaščite. Ne uporabljajte generatorja na nobenem območju ali v situaciji, ki bi omogočila kopičenje ogljikovega monoksida.

UTRIPAJOČA RDEČA LUČ:
Nevarna raven plina ogljikovega monoksida se je nakopičila in generator se bo izklopil. Takoj zapustite območje, dokler se ne prezrači. Pred uporabo premaknite generator v dobro prezračevano območje.
UTRIPAJOČA RUMENA LUČ:
Okvara senzorja ogljikovega monoksida.
Senzor potrebuje servis. Ne uporabljajte generatorja, dokler senzor ne deluje pravilno. Za tehnična vprašanja pokličite 1-888-866-5797.

Senzor ogljikovega monoksida lahko servisira samo usposobljen tehnik, da ga povrne v prvotne nastavitve. Ne spreminjajte ali posegajte v senzor ogljikovega monoksida. Neupoštevanje teh navodil lahko povzroči smrt ali resne poškodbe zaradi okvare senzorja ogljikovega monoksida.

Nikoli ne uporabljajte generatorja v zaprtih prostorih, vključno z garažami, kleti, plazilnimi prostori in lopi. Odpiranje vrat in oken ali uporaba ventilatorjev NE bo preprečilo kopičenja ogljikovega monoksida v domu.
Pri uporabi generatorjev jih hranite zunaj in daleč stran od odprtih vrat, oken in zračnikov, da se izognete strupenim ravnem ogljikovega monoksida, ki se kopičijo v zaprtih prostorih.
Če se med uporabo generatorja začnete počutiti slabo, omotično ali šibko, takoj pojdite na svež zrak. Ogljikov monoksid iz generatorjev lahko hitro privede do popolne nezmožnosti in smrti.
Otroke hranite stran od opreme, še posebej med delovanjem.
Vse gledalce hranite vsaj šest čevljev stran od motorja med delovanjem.
Med uporabo se ne dotikajte motorja. Po uporabi pustite, da se motor ohladi.
Nikoli ne shranjujte goriva ali drugih vnetljivih materialov v bližini motorja.
Ne polnite rezervoarja za gorivo, medtem ko motor deluje. Ne uporabljajte, če je bilo razlito gorivo.
Očistite razlito gorivo pred zagonom motorja. Ne uporabljajte v bližini kontrolne lučke ali odprtega ognja.
Če priključeni izdelek deluje nenormalno ali nenavadno počasi, takoj prenehajte uporabljati generator kot vir energije. Vedno preberite in upoštevajte navodila za uporabo izdelka, ki ga želite napajati, da se prepričate, da ga prenosni generator lahko varno in učinkovito napaja.
Preden priključite aparat ali napajalni kabel na generator: Prepričajte se, da je v dobrem delovnem stanju. Pokvarjeni aparati ali napajalni kabli lahko ustvarijo možnost električnega udara.
Ne prekoračite največje moči generatorja. Prepričajte se, da skupna električna moč vseh orodij ali aparatov, priključenih na generator hkrati, ne presega moči generatorja. Preverite, ali zagonski sunek ne bo presegel omejitve generatorja. Raven moči med nazivno in največjo se lahko uporablja največ 30 minut.
Izogibajte se znatni preobremenitvi, ki bo sprožila odklopnik. Prekoračitev časovne omejitve za delovanje z največjo močjo ali rahla preobremenitev generatorja morda ne bosta izklopila odklopnika ali zaščite tokokroga, vendar bosta skrajšala življenjsko dobo generatorja.
Ne poskušajte priključiti ali odklopiti priključkov obremenitve, medtem ko stojite v vodi ali na mokrih ali vlažnih tleh.
Ne dotikajte se električno napajanih delov generatorja in povezovalnih kablov ali vodnikov s katerim koli delom telesa ali s katerim koli neizoliranim prevodnim predmetom.
Generator priključite samo na obremenitev ali električni sistem (120 voltov ali 240 voltov), ki je združljiv z električnimi lastnostmi in nazivnimi zmogljivostmi generatorja.
Izolirajte vse priključke in odklopljene žice.
Zaščitite se pred električnim udarom. Preprečite stik telesa z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki.
Pri transportu generatorja uporabljajte samo primerna transportna sredstva in dvižne naprave z zadostno nosilnostjo.
Zavarujte generator na transportnih vozilih, da preprečite, da bi se orodje kotalilo, zdrsnilo in nagnilo.
Industrijske aplikacije morajo upoštevati zahteve OSHA.
Ne puščajte generatorja brez nadzora, ko deluje. Izklopite generator (in odstranite varnostne ključe, če so na voljo), preden zapustite delovno območje.
Motor generatorja lahko proizvaja visoke ravni hrupa. Dolgotrajna izpostavljenost ravni hrupa nad 85 dBA je nevarna za sluh. Med delovanjem ali delom v bližini plinskega motorja vedno nosite zaščito za ušesa.
Med uporabo nosite varnostna očala, zaščito za sluh, ki jo je odobril ANSI, in masko/respirator za prah, ki jo je odobril NIOSH.
Osebe s srčnimi spodbujevalniki se morajo pred uporabo posvetovati s svojim zdravnikom. Elektromagnetna polja v neposredni bližini srčnega spodbujevalnika lahko povzročijo motnje ali odpoved spodbujevalnika. Potrebna je previdnost v bližini magnete motorja ali povratnega zaganjalnika.
Uporabljajte samo dodatke, ki jih priporoča Harbor Freight Tools za vaš model. Dodatki, ki so morda primerni za en kos opreme, lahko postanejo nevarni, če jih uporabljate na drugem kosu opreme.
Ne uporabljajte v eksplozivnem ozračju, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu. Motorji na bencinski pogon lahko vnamejo prah ali hlapi.
Ozemljene prevodne predmete, kot je orodje, hranite stran od izpostavljenih električnih delov in priključkov pod napetostjo, da preprečite iskrenje ali oblok. Ti dogodki lahko vnamejo hlapi ali pare.
Bodite pozorni, pazite, kaj počnete, in uporabljajte zdrav razum pri uporabi tega kosa opreme. Ne uporabljajte tega kosa opreme, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil.
Pravilno se oblecite. Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice hranite stran od premikajočih se delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.
Deli, zlasti komponente izpušnega sistema, se med uporabo zelo segrejejo. Izogibajte se vročim delom.
Ne prekrivajte generatorja ali njegovega motorja med delovanjem.
Generator, njegov motor in okolico vedno vzdržujte čiste. Generator hranite vsaj 5 čevljev stran od gorljivih predmetov.
Ne kadite in ne dovolite isker, plamenov ali drugih virov vžiga v bližini opreme, zlasti pri dolivanju goriva.
Generator, dodatke itd. uporabljajte v skladu s temi navodili in na način, ki je predviden za določeno vrsto opreme, ob upoštevanju delovnih pogojev in dela, ki ga je treba opraviti. Uporaba opreme za drugačne operacije, kot so predvidene, lahko povzroči nevarno situacijo.
Ne uporabljajte generatorja z znanimi puščanji v sistemu za gorivo motorja.
Ko pride do razlitja goriva ali olja, jih je treba takoj očistiti. Odstranite tekočine in čistilne materiale v skladu z vsemi lokalnimi, državnimi ali zveznimi predpisi in pravili. Shranjujte oljne krpe v pokriti kovinski posodi z zračnikom na dnu.
Roke in noge hranite stran od premikajočih se delov. Med delovanjem se ne stegujte čez ali preko generatorja.
Pred uporabo preverite, ali so premikajoči se deli nepravilno poravnani ali se zatikajo, ali so deli zlomljeni in ali obstaja kakšno drugo stanje, ki bi lahko vplivalo na delovanje generatorja. Če je generator poškodovan, ga pred uporabo dajte servisirati. Veliko nesreč povzroči slabo vzdrževana oprema.
Uporabite pravi generator za aplikacijo. Ne spreminjajte generatorja ali njegovega motorja in ne uporabljajte generatorja za namen, za katerega ni predviden.

Varnostni ukrepi pri servisiranju

Pred servisiranjem, vzdrževanjem ali čiščenjem:
1. Izklopite vse naprave iz generatorja.
2. Obrnite stikalo motorja v položaj "OFF" (izklop).
3. Pustite, da se motor popolnoma ohladi.
4. Nato odstranite pokrovček svečke s svečke.
Vse varnostne zaščite naj bodo nameščene in v pravilnem delovnem stanju. Varnostne zaščite vključujejo dušilec zvoka, čistilec zraka, mehanske zaščite in toplotne ščite, med drugimi zaščitami.
Prepričajte se, da je stikalo motorja v položaju "OFF" (izklop), preden premaknete generator in preden izvedete kakršne koli postopke servisiranja, vzdrževanja ali čiščenja na enoti.
Vso električno opremo naj bo čista in suha. Zamenjajte vse žice, kjer je izolacija razpokana, prerezana, obrabljena ali kako drugače poškodovana. Zamenjajte sponke, ki so obrabljene, razbarvane ali korodirane. Sponke naj bodo čiste in tesne.
Ne spreminjajte ali prilagajajte nobenega dela opreme ali njenega motorja, ki ga je zapečatil proizvajalec ali distributer. Samo usposobljen serviser lahko prilagodi dele, ki lahko povečajo ali zmanjšajo regulirano hitrost motorja.
Med servisiranjem nosite varnostna očala, odobrena s strani ANSI, težke delovne rokavice in protiprašno masko/respirator.
Vzdržujte nalepke in tablice z imenom na opremi. Te vsebujejo pomembne informacije. Če so neberljive ali manjkajo, se za zamenjavo obrnite na Harbor Freight Tools.
Naj opremo servisira usposobljena oseba za popravila, ki uporablja samo identične nadomestne dele. To bo zagotovilo ohranjanje varnosti opreme. Ne poskušajte izvajati nobenih postopkov servisiranja ali vzdrževanja, ki niso razloženi v tem priročniku, ali kakršnih koli postopkov, za katere niste prepričani, da jih lahko izvedete varno ali pravilno.
Opremo shranjujte izven dosega otrok.
Upoštevajte načrtovano vzdrževanje motorja in opreme.

Dolivanje goriva:

Ne dolivajte goriva, ko motor deluje ali je vroč.
Ne kadite in ne dovolite isker, plamenov ali drugih virov vžiga v bližini opreme, zlasti pri dolivanju goriva.
DA PREPREČITE IZTEKANJE GORIVA IN NEVARNOST POŽARA, ne napolnite preveč goriva. Napolnite z gorivom v skladu z informacijami o nivoju goriva pod tabelo specifikacij za vaš model.
Ne napolnite rezervoarja za gorivo do vrha. Pustite malo prostora, da se gorivo po potrebi razširi.
Dolivajte gorivo samo v dobro prezračevanem prostoru.
Obrišite razlito gorivo in pustite, da odvečno izhlapi, preden zaženete motor.
Da preprečite POŽAR, ne zaženite motorja, dokler je v zraku vonj po gorivu.

SHRANITE TA NAVODILA.

Funkcionalni opis

Specifikacije

Generator	Izhod		120 VAC, 60 Hz, 11.6 A, 1 faza 1.400 tekočih vatov (1.800 največjih zagonskih vatov) 12VDC, 8.3 A
	Električna vtičnica		3-žilna, dupleks NEMA #5-20 120 V Ena DC vtičnica 12 VDC
Motor	Prostornina		98 cc
	Tip motorja		Horizontalni enovaljni 4-taktni OHV
	Hladilni sistem		Prisilno zračno hlajenje
	Gorivo	Tip	87+ oktanski stabilizator obdelan neosvinčen bencin
		Kapaciteta	1.6 Galon
	Motorno olje	Tip SAE	10W – 30 nad 32°F 5W – 30 pri 32°F ali manj
		Kapaciteta	0.4 Kvarta
	Vžigalna svečka	Tip	LG E6RTC
		Reža	0.028" - 0.031"
	Zračnost ventilov	Sesalni	0.003" - 0.0047"
		Izpušni	0.005" - 0.006"
	Čas delovanja pri 50% obremenitvi		9.5 ur

Sistem za nadzor emisij za ta motor generatorja je zajamčen za standarde, ki jih določata ameriška agencija za varstvo okolja in kalifornijski odbor za zračne vire (znan tudi kot CARB). Za informacije o garanciji glejte zadnje strani tega priročnika.

Komponente in kontrole

Sledi opis kontrol na napajalni plošči. Vaš generator ima vtičnice za napajanje vaših izdelkov z odklopniki za zaščito pretoka napetosti.

Engine Switch: Uporablja se za zagon in zaustavitev motorja (motor).
AC Receptacles: Generator vsebuje AC vtičnice za napajanje orodja in opreme. 3-žilna, dupleks 120 voltna vtičnica (NEMA #5-20)

ZA PREPREČITEV RESNIH POŠKODB:
Orodje in opremo priključite samo na vtičnico, ki je združljiva z električnimi lastnostmi in nazivnimi zmogljivostmi orodja in opreme, ki se uporablja.

Circuit Breakers: Odklopnik ščiti generator pred preobremenitvijo. Nazivna vrednost odklopnika in obremenitev, ki jo ščiti, sta označeni v bližini odklopnika. Če se kateri koli od odklopnikov sproži, bo generator ustavil izhod električne energije. Če se to zgodi, izključite vse obremenitve iz generatorja. Pustite, da se generator ohladi. Nato pritisnite sproženi odklopnik, ponovno zaženite motor in ponovno priključite obremenitve.
12 VDC Receptacle: 12 VDC vtičnica zagotavlja vir napajanja za 12 voltne DC elemente.
Grounding Terminal: Pred vsako uporabo nastavite priključek ozemljitvene žice (ni priložena) na ozemljitveni terminal, da pravilno ozemljite generator. Za navodila o ozemljitvi generatorja glejte Ozemljitev.

Začetna nastavitev/sestava orodja

Pred nastavitvijo ali uporabo tega izdelka preberite celoten razdelek POMEMBNE VARNOSTNE INFORMACIJE na začetku tega priročnika, vključno z vsem besedilom pod podnaslovi.

ZA PREPREČITEV RESNIH POŠKODB:
Delujte samo s pravilno nameščenim lovilcem isker.

Delovanje te opreme lahko ustvari iskre, ki lahko zanetijo požar okoli suhe vegetacije. Morda bo potreben lovilec isker. Upravljavec se mora obrniti na lokalne gasilske službe za zakone ali predpise v zvezi z zahtevami za preprečevanje požara.

Opomba: Za dodatne informacije o delih, navedenih na naslednjih straneh, glejte diagram sestave pri koncu tega priročnika.

Ozemljitev

Generator mora biti pred uporabo pravilno ozemljen. Naj enoto ozemlji usposobljen električar, če niste usposobljeni za to.

Za ozemljitev generatorja priključite ozemljitveno žico #6 AWG (ni priložena) od ozemljitvenega terminala na ozemljitveno palico (ni priložena), ki je bila zabita vsaj 24 palcev globoko v zemljo. Ozemljitvena palica mora biti bakrena ali medeninasta palica (elektroda), ki je zabita v zemljo in lahko ustrezno ozemlji generator.

OBVESTILO: Ta generator ni namenjen za napajanje občutljive elektronske opreme brez dodatka ustreznega linijskega kondicionerja in prenapetostne zaščite (oba nista priložena). Občutljiva elektronska oprema vključuje, vendar ni omejena na, avdio/video opremo, nekatere televizorje, računalnike in tiskalnike. Občutljiva elektronska oprema mora delovati na odobrenih generatorskih agregatih tipa inverter ali generatorjih s čistim sinusnim valom.

Odstranite transportne nosilce in blok

Za zaščito generatorja med transportom so bili med motor in okvir nameščeni transportni nosilci in blok. Te nosilce in blok MORATE ODSTRANITI, PREDEN dodate olje ali bencin v generator.

OBVESTILO: NE poskušajte zagnati generatorja, ne da bi najprej odstranili transportne nosilce in blok. Poškodbe generatorja zaradi neodstranitve nosilcev in bloka bodo razveljavile garancijo.

PREDEN napolnite motor z oljem ali bencinom, nagnite generator na njegov povratni konec. Nagnite na sploščeno kartonsko škatlo, v kateri je bil generator, ali drugo zaščitno površino, da ne opraskate okvirja.
Odstranite vijake z oranžnih/rumenih transportnih nosilcev. Vijake in transportne nosilce lahko zavržete.
Nagnite generator na drugo stran.
Previdno prerežite kabelsko vezico, ki drži blok na mestu. Blok in kabelsko vezico lahko zavržete.
Nagnite generator pokonci.

Delovanje na visoki nadmorski višini nad 3000 čevljev

ZA PREPREČITEV RESNIH POŠKODB ZARADI POŽARA:
Sledite navodilom v dobro prezračevanem prostoru, stran od virov vžiga.
Če je motor vroč zaradi uporabe, ga izklopite in počakajte, da se ohladi, preden nadaljujete. Ne kadite.

OBVESTILO: Garancija ne velja, če niso opravljene potrebne prilagoditve za uporabo na visoki nadmorski višini.

Na visokih nadmorskih višinah mora usposobljen mehanik prilagoditi uplinjač, regulator in vse druge dele motorja, ki nadzorujejo razmerje med gorivom in zrakom, da omogoči učinkovito uporabo na visoki nadmorski višini in prepreči poškodbe motorja in vseh drugih naprav, ki se uporabljajo s tem izdelkom. Na sistem goriva na tem motorju lahko vpliva delovanje na višjih nadmorskih višinah. Pravilno delovanje je mogoče zagotoviti z namestitvijo kompleta za nadmorsko višino na nadmorskih višinah nad 3000 ft nad morsko gladino. Na nadmorski višini nad 8000 ft lahko motor doživi zmanjšano zmogljivost, tudi z ustreznim glavnim curkom. Delovanje tega motorja brez nameščenega ustreznega kompleta za nadmorsko višino lahko poveča emisije motorja in zmanjša porabo goriva in zmogljivost. Komplet mora namestiti usposobljen mehanik.

Izklopite motor.
Zaprite ventil za gorivo.
Pod posodo za gorivo postavite posodo, da zajamete morebitno razlito gorivo.

V posodi uplinjača je lahko plin, ki bo iztekel ob odstranitvi vijaka.

Odvijte vijak, ki drži posodo za gorivo.
Odstranite vijak, tesnilo vijaka, posodo za gorivo, tesnilo posode za gorivo in glavni curek iz telesa sklopa uplinjača. Za odstranitev in namestitev glavnega curka je potreben izvijač za uplinjač (ni priložen).

Opomba: Mešalna cev je pritrjena z glavnim curkom in lahko izpade, ko jo odstranite.
Če izpade, jo zamenjajte v isti smeri, preden zamenjate glavni curek.

Zamenjajte glavni curek z nadomestnim glavnim curkom, ki je potreben za vašo višinsko območje (del 1a ali 2a).

Opomba: Tesnilo posode za gorivo in tesnilo vijaka se lahko poškodujeta med odstranjevanjem in ju je treba zamenjati z novima iz kompleta.

Zamenjajte tesnilo posode za gorivo (4a), posodo za gorivo, tesnilo vijaka (3a) in vijak. Privijte na mestu.

OBVESTILO: Ne privijte vijaka navzkrižno pri zategovanju.
Najprej privijte s prstom, nato pa uporabite ključ, da se prepričate, da je vijak pravilno navit.

Obrišite morebitno razlito gorivo in pustite, da odvečno izhlapi pred zagonom motorja. Da preprečite POŽAR, ne zaženite motorja, dokler se v zraku zadržuje vonj po gorivu.

Seznam delov kompleta za visoko nadmorsko višino - A

Del	Opis	Količina
1a	Glavni curek 3000-6000 ft.	1
2a	Glavni curek 6000-8000 ft.	1
3a	Tesnilo vijaka	1
4a	Tesnilo posode za gorivo	1

Navodila za uporabo

Preberite CELOTNO POMEMBNO VARNOSTNO INFORMACIJSKO poglavje na začetku tega priročnika, vključno z vsem besedilom pod podnaslovi, preden nastavite ali uporabite ta izdelek.
Pred uporabo orodje preglejte in preverite, ali so deli poškodovani, ohlapni ali manjkajo.
Če opazite kakršne koli težave, orodja ne uporabljajte, dokler ga ne popravite.

Predhodni pregledi enote pred zagonom

Pred nastavitvijo in zagonom preglejte motor in opremo ter preverite, ali so deli poškodovani, ohlapni ali manjkajo. Če opazite kakršne koli težave, opreme ne uporabljajte, dokler je ne popravite pravilno.

Preverjanje in dolivanje motornega olja

Vaša garancija je NIČNA, če motorna ohišja pred vsako uporabo ni pravilno napolnjena z oljem. Pred vsako uporabo preverite nivo olja. Motor se ne bo zagnal z nizkim nivojem motornega olja ali brez njega.

Prepričajte se, da je motor ustavljen in raven.
Zaprite ventil za gorivo (Fuel Valve).
Očistite vrh merilne palice (Dipstick) in območje okoli nje. Odstranite merilno palico tako, da jo odvijete v nasprotni smeri urinega kazalca, in jo obrišite s čisto krpo, ki ne pušča vlaken.
Ponovno vstavite merilno palico, ne da bi jo privili, in jo odstranite, da preverite nivo olja. Nivo olja mora biti do polne oznake, kot je prikazano zgoraj.
Če je nivo olja na nizki oznaki ali pod njo, dodajte ustrezno vrsto olja, dokler nivo olja ne doseže ustreznega nivoja. Za splošno uporabo je priporočljivo olje SAE 10W-30. (Grafikon viskoznosti SAE v servisnem delu prikazuje druge viskoznosti, ki jih lahko uporabite pri različnih povprečnih temperaturah.)
Privijte merilno palico nazaj v smeri urinega kazalca.

OPOMBA: Ne zaženite motorja z premajhno količino olja. Motor se bo izklopil, če je nivo motornega olja prenizek.

Preverjanje in dolivanje goriva

ZA PREPREČITEV RESNIH POŠKODB ZARADI POŽARA:
Rezervoar za gorivo napolnite v dobro prezračevanem prostoru, stran od virov vžiga. Če je motor vroč zaradi uporabe, ga izklopite in počakajte, da se ohladi, preden dodate gorivo. Ne kadite.

Očistite pokrovček za gorivo (Fuel Cap) in območje okoli njega.
Odvijte in odstranite pokrovček za gorivo (Fuel Cap).
Po potrebi napolnite rezervoar za gorivo do približno 1 palca pod vratom za polnjenje z 87-oktanskim ali višjim neosvinčenim bencinom, ki je bil obdelan z dodatkom stabilizatorja goriva. Upoštevajte priporočila proizvajalca stabilizatorja goriva za uporabo.

Opomba: Ne uporabljajte bencina, ki vsebuje več kot 10 % etanola (E10). Ne uporabljajte etanola E85.

Opomba: Ne uporabljajte bencina, ki je bil shranjen v kovinski posodi za gorivo ali umazani posodi za gorivo. Lahko povzroči, da delci vstopijo v uplinjač, kar vpliva na delovanje motorja in/ali povzroči škodo.

Nato zamenjajte pokrovček za gorivo (Fuel Cap).
Obrišite razlito gorivo in pustite, da odvečno izhlapi, preden zaženete motor.
Da preprečite POŽAR, ne zaženite motorja, dokler se v zraku zadržuje vonj po gorivu.

Uporaba naprave

Pred zagonom motorja enote

Pred zagonom motorja:

Sledite navodilom za nastavitev (Set Up Instructions), da pripravite generator.
Izključite vse obremenitve iz generatorja.
Preglejte generator in motor.
Napolnite motor s pravilno količino in vrsto goriva in olja, obdelanega s stabilizatorjem.

Osnovni postopek uporabe naprave

Za posebna navodila glejte naslednje strani

Preverite, ali lahko generator prenese moč, potrebno za napajanje vaših izdelkov.
Zaženite motor in pustite, da motor in generator tečeta in se ogrejeta pet minut po zagonu brez električne obremenitve.
Priključite izdelke.
Ko končate z uporabo generatorja, odklopite vse električne obremenitve.

Opomba: Ne dovolite, da generatorju zmanjka goriva, ko so priključene obremenitve.

Izklopite motor.
Pustite, da se generator in njegov motor popolnoma ohladita. Nato enoto shranite na čistem, suhem in varnem mestu, izven dosega otrok in drugih nepooblaščenih oseb.

Po zagonu motorja pustite, da teče pet minut brez obremenitve po vsakem zagonu, da se motor stabilizira.

Obdobje utečenosti

Utekanje motorja bo pripomoglo k zagotavljanju pravilnega delovanja opreme in motorja.
Obdobje utečenosti bo trajalo približno 25 ur uporabe. V tem obdobju NE prekoračite 75 % nazivne zmogljivosti generatorja.
- • Po tem obdobju zamenjajte motorno olje.

V normalnih pogojih delovanja naslednje vzdrževanje sledi urniku, ki je razložen v poglavju VZDRŽEVANJE.

Zagon motorja

Za zagon hladnega motorja premaknite dušilnik (Choke) v položaj START (zagon). Za ponovni zagon toplega motorja pustite dušilnik (Choke) v položaju RUN (delovanje).
Odprite ventil za gorivo (Fuel Valve).
Obrnite stikalo motorja (Engine Switch) na ON (vklop).
Rahlo primite zagonski ročaj (Starter Handle) motorja in ga večkrat počasi potegnite, da se bencin pretaka v uplinjač motorja. Nato nežno potegnite zagonski ročaj (Starter Handle), dokler ne začutite upora. Pustite, da se kabel popolnoma umakne, nato pa ga hitro potegnite.
Ponovite, dokler se motor ne zažene. Opomba: Ne dovolite, da se zagonski ročaj (Starter Handle) zaskoči nazaj ob motor. Držite ga, ko se umika, da ne udari ob motor.

Opomba: Če se motor ne zažene, preverite nivo motornega olja. Motor se ne bo zagnal z nizkim nivojem motornega olja ali brez njega.

Pustite, da motor teče nekaj sekund. Nato, če je ročica dušilnika (Choke) v položaju START (zagon), zelo počasi premaknite ročico dušilnika (Choke) v položaj RUN (delovanje).

Opomba: Prehitro premikanje ročice dušilnika (Choke) lahko povzroči zaustavitev motorja.

Pustite, da motor teče pet minut brez obremenitve po vsakem zagonu, da se motor stabilizira.

IZKLOP ZARADI OGLJIKOVEGA MONOKSIDA
ZA PREPREČITEV RESNIH POŠKODB IN SMRTI ZARADI VDIHAVANJA OGLJIKOVEGA MONOKSIDA:
Senzor ogljikovega monoksida je samo dodatna raven zaščite. Ne uporabljajte generatorja na nobenem območju ali v situaciji, ki bi omogočila kopičenje ogljikovega monoksida.

UTRIPAJOČA RDEČA LUČ: Nevarna raven ogljikovega monoksida se je nabrala in generator se bo izklopil. Takoj odidite, dokler se prostor ne prezrači. Premaknite generator v dobro prezračevan prostor pred uporabo.
UTRIPAJOČA RUMENA LUČ: Okvara senzorja ogljikovega monoksida. Senzor potrebuje servis. Ne uporabljajte generatorja, dokler senzor ne deluje pravilno. Za tehnična vprašanja pokličite 1-888-866-5797.

Senzor ogljikovega monoksida mora servisirati samo usposobljen tehnik, da ga povrne v prvotne nastavitve. Ne spreminjajte ali posegajte v senzor ogljikovega monoksida. Neupoštevanje teh navodil lahko povzroči smrt ali resne poškodbe zaradi okvare senzorja ogljikovega monoksida.

Priključitev električnih bremen

Pred uporabo generatorja se seznanite z upravljalnimi elementi motorja, električno ploščo in načinom zagona motorja. Izračunajte moč izdelkov, ki jih boste uporabljali z generatorjem, in preverite, ali generator lahko prenese celotno obremenitev.

Na generator priključite samo pravilno ožičene vtiče.
Vtič, ki je priključen na drugo vrvico, je lahko nevaren.
Samo usposobljen električar naj ožiči vtič na vrvico.

Pozor
Nikoli ne prekoračite nazivne zmogljivosti tega generatorja, saj lahko preobremenitev povzroči resno škodo generatorju in/ali napravam, orodjem in opremi. Zahteve glede moči za zagon in delovanje je treba vedno izračunati pri usklajevanju zmogljivosti moči tega generatorja z napravo, orodjem ali opremo.

Uporabite vtičnico DC12 V za napajanje opreme 12 VDC.

ZA PREPREČITEV RESNIH POŠKODB: Ne polnite baterij brez ustreznega regulatorja polnjenja. Ne prenapolnite.

Najprej priključite predmete, ki zahtevajo največ moči.
Nato priključite "induktivne" obremenitve, naprave, orodja in opremo. Induktivne obremenitve so majhna ročna orodja in nekatere majhne naprave.
Nato priključite vse luči.
Naprave, orodja in oprema, občutljiva na napetost, naj bodo zadnje priključene na generator. Naprave, občutljive na napetost, kot so televizorji, DVD predvajalniki, mikrovalovne pečice in brezžični telefoni, priključite v prenapetostno zaščito s seznama UL (ni priložena). Nato priključite prenapetostno zaščito v generator.

Če ne priključite in ne upravljate naprav, orodij in opreme v tem zaporedju, lahko pride do poškodb generatorja, naprav, orodij in opreme, kar bo razveljavilo garancijo tega generatorja.

Opomba: Če hitrost motorja ali napetost niha z obremenitvijo pod delovno močjo generatorja, premaknite ročico dušilnika motorja v položaj "HALF-CHOKE" (polovični čok).

ČE SE IZKLJUČI KATERO KOLI ODklopnik, PREVERITE NASLEDNJE:

Prepričajte se, da so VSI odklopniki ponastavljeni, preden znova zaženete generator.
Prilagodite vtiče, tako da so obremenitve porazdeljene po tokokrogih vtičnic.

Za doseganje nazivne moči generatorja porazdelite obremenitve po vtičnicah.

Izračun celotne moči naprav, ki se uporabljajo z generatorjem

Pred uporabo generatorja preverite, ali so izdelki, ki jih želite priključiti v enoto, pod nazivno in največjo močjo generatorja. Uporabite spodnjo tabelo za izračun moči in moči, navedene na vaših izdelkih, da lažje izračunate skupno moč.

Uporaba tabele

Seštejte obratovalno moč za vse elemente, ki jih želite uporabljati kadar koli
Prepričajte se, da je ta skupna vrednost pod 1.400 obratovalne moči generatorja.
Poiščite eno najvišjo zagonsko moč za izbrane elemente in jo dodajte skupni vrednosti.
Prepričajte se, da je ta skupna vrednost pod 1.800 največje zagonske moči generatorja.
Priključite in vklopite izdelke od največje do najmanjše moči.

Tabela za izračun moči

Oprema	Obratovalna moč
Skupna obratovalna moč (mora biti manjša od 1.400)
Največja dodatna zagonska moč
Skupna zagonska moč, potrebna za vse obremenitve (mora biti manjša od 1.800)

Primer

Oprema	Obratovalna moč
Mikrovalovna pečica (1.000 +200)	1.000
Televizija (400 + 0)	400
Ventilator (200 + 200)	200
Ročni vrtalnik (600 + 600)	600
Skupna obratovalna moč (mora biti manjša od 1.400)	2.200
Največja dodatna zagonska moč	600
Skupna zagonska moč, potrebna za vse obremenitve (mora biti manjša od 1.800)	2.800

Generator, ki ima nazivno moč večjo od minimalne zahtevane največje zagonske moči, bo zdržal veliko dlje kot generator, ki zagotavlja samo natančno potrebno moč.

Izračun moči
Volte in ampere lahko pomnožite skupaj, da dobite moč (volti x amperi = moč).

Izračun dodatne zagonske moči (če ni navedena)
Za opremo z motorjem: Uporabite nazivno moč kot oceno dodatne zagonske moči.

Za večino luči ali grelnikov: ni dodatne zagonske moči.

Tabele za oceno moči

Opomba: Navedene moči spodaj so samo ocene za to vrsto opreme. Pred priključitvijo na generator preverite nazivne moči na vseh bremenih.

NUJNOST
Naprava	Obratovalna moč	Dodatna Zagonska Moč
Hladilnik/zamrzovalnik	700	1500
Radio	100	0
GRADBIŠČE
Naprava	Obratovalna moč	Dodatna Zagonska Moč
Zračni kompresor - 1/2 KM	1000	1000
Namizna žaga - 10'	1700	1300
Trakovni brusilnik - 3'	1200	1200
Ročni vrtalnik - 1/2'	600	600
Halogenska delovna luč	1000	0
Žaga sabljasta	900	900
REKREACIJA
Naprava	Obratovalna moč	Dodatna Zagonska Moč
AM/FM Radio	100	0
Električni žar	1700	0
Črpalka za napihovanje	50	100
CD/DVD predvajalnik	100	0
Ventilator - 20'	200	200
Aparat za kavo	600	0
GOSPODINJSTVO
Naprava	Obratovalna moč	Dodatna Zagonska Moč
Računalnik z monitorjem	800	0
Električni sušilni stroj za oblačila	5500	500
Električni štedilnik	2100	0
Električni grelnik vode	2000	0
Žarnica - 100 vatov	100	0
Mikrovalovna pečica - 1000 vatov	1000	200
Potopna črpalka - 1/2 KM	1000	1100
Televizija	400	0
Pralni stroj	1100	1100
Črpalka za vodo - 1/2 KM	1000	1000
TRAVNIK & VRT
Naprava	Obratovalna moč	Dodatna Zagonska Moč
Škarje za živo mejo	400	400
Visokotlačni čistilec	1200	1200
Koslnica	1200	1200
Robni rezalnik	1000	1000
OGREVANJE & HLAJENJE
Naprava	Obratovalna moč	Dodatna Zagonska Moč
Centralna klimatska naprava - 10.000 BTU	1500	1500
Ventilator peči - 1/2 KM	900	1400
Prostorski grelnik	1800	0
Okenska klimatska naprava - 10.000 BTU	1200	600

Zaustavitev motorja v sili

Za zaustavitev motorja v sili izklopite stikalo motorja (Engine Switch).

OBVESTILO: Izklop generatorja pod obremenitvijo lahko poškoduje generator in priključeno opremo.

Izklopite stikalo motorja (Engine Switch).
Zaprite ventil za gorivo (Fuel Valve).

Zaustavitev motorja v normalnih pogojih

Pred izklopom motorja izklopite vse električne obremenitve, nato pa jih izključite.
Izklopite stikalo motorja (Engine Switch).
Zaprite ventil za gorivo (Fuel Valve).

Navodila za vzdrževanje za uporabnika

Postopke, ki niso posebej razloženi v tem priročniku, lahko izvaja samo usposobljen tehnik.

ZA PREPREČITEV RESNIH POŠKODB ZARADI NENAMERNEGA DELOVANJA:
Obrnite stikalo za vklop generatorja v položaj "OFF" (izklop), počakajte, da se motor ohladi, in odklopite pokrovček svečke, preden izvedete kakršne koli postopke pregledovanja, vzdrževanja ali čiščenja.

ZA PREPREČITEV RESNIH POŠKODB ZARADI OKVARE OPREME:
Ne uporabljajte poškodovane opreme. Če se pojavijo nenormalen hrup, vibracije ali prekomerno kajenje, težavo odpravite pred nadaljnjo uporabo.

Upoštevajte vsa navodila za servisiranje v tem priročniku. Če motor ni pravilno servisiran, lahko pride do kritične okvare.

Številne postopke vzdrževanja, vključno s tistimi, ki niso podrobno opisani v tem priročniku, bo moral zaradi varnosti izvesti usposobljen tehnik. Če imate kakršne koli dvome o svoji sposobnosti varnega servisiranja opreme ali motorja, naj opremo servisira usposobljen tehnik.

Čiščenje, vzdrževanje in mazanje

Opomba: Ta urnik vzdrževanja je namenjen zgolj kot splošno vodilo. Če se zmogljivost zmanjša ali če oprema deluje nenavadno, takoj preverite sisteme. Potrebe po vzdrževanju vsakega kosa opreme se bodo razlikovale glede na dejavnike, kot so delovni cikel, temperatura, kakovost zraka, kakovost goriva in drugi dejavniki.

Opomba: Naslednji postopki so poleg rednih pregledov in vzdrževanja, ki so razloženi kot del rednega delovanja motorja in opreme.

Postopek	Pred vsako uporabo	Mesečno ali na vsakih 20 ur uporabe	Na vsake 3 mesece ali 50 ur uporabe	Na vsakih 6 mesecev ali 100 ur uporabe	Letno ali na vsakih 300 ur uporabe	Na vsaki 2 leti
Obrišite zunanjost motorja
Preverite nivo motornega olja
Preverite čistilec zraka
Preverite posodo za usedline
Zamenjajte motorno olje
Očistite/zamenjajte čistilec zraka			*
Preverite in očistite svečko
Preverite/prilagodite hitrost prostega teka Preverite/prilagodite zračnost ventilov Očistite rezervoar za gorivo, cedilo in uplinjač Očistite usedline ogljika iz zgorevalne komore					**	**
Po potrebi zamenjajte cev za gorivo						**

*Servisirajte pogosteje, če se uporablja v prašnih prostorih.
**Te elemente mora servisirati usposobljen tehnik.

Preverjanje in dolivanje goriva

Očistite pokrovček za gorivo in območje okoli njega.
Odvijte in odstranite pokrovček za gorivo.

Opomba: Ne uporabljajte bencina, ki vsebuje več kot 10 % etanola (E10). Ne uporabljajte etanola E85.

Po potrebi napolnite rezervoar za gorivo približno 1 palec pod vrat za polnjenje z 87-oktanskim ali višjim neosvinčenim bencinom, ki je bil obdelan z dodatkom stabilizatorja goriva. Upoštevajte priporočila proizvajalca stabilizatorja goriva za uporabo.
Namestite pokrovček za gorivo.
Obrišite razlito gorivo in pustite, da odvečno izhlapi, preden zaženete motor.
Da bi preprečili POŽAR, ne zaženite motorja, dokler se v zraku še vonja po gorivu.

Menjava motornega olja

Olje je med delovanjem zelo vroče in lahko povzroči opekline. Pred menjavo olja počakajte, da se motor ohladi.

Prepričajte se, da je motor ustavljen in raven.
Zaprite ventil za gorivo.
Pod odtočni čep ohišja ročične gredi postavite posodo za odtekanje (ni priložena).
Odstranite odtočni čep in, če je mogoče, rahlo nagnite ohišje ročične gredi, da olajšate odtekanje olja. Reciklirajte rabljeno olje.
Zamenjajte odtočni čep in ga privijte.
Očistite zgornji del merilne palice in območje okoli nje. Odstranite merilno palico tako, da jo navijete v nasprotni smeri urinega kazalca, in jo obrišite s čisto krpo, ki ne pušča vlaken.
Dodajte ustrezno vrsto olja, dokler nivo olja ne doseže polne ravni. Za splošno uporabo je priporočljivo olje SAE 10W-30.

Opomba: Pri preverjanju nivoja olja ne privijte merilne palice.

Grafikon viskoznosti SAE prikazuje druge viskoznosti, ki jih je treba uporabiti pri različnih povprečnih temperaturah.

Privijte merilno palico nazaj v smeri urinega kazalca.

OBVESTILO: Ne zaženite motorja s premajhno količino olja. Motor se ne bo zagnal z nizko ali brez motornega olja.

Vzdrževanje elementa zračnega filtra

Odstranite pokrov zračnega filtra in elemente zračnega filtra ter preverite, ali je umazanija. Očistite, kot je opisano spodaj.
Čiščenje:

Za "papirnate" elemente filtra: Da bi preprečili poškodbe zaradi prahu in ostankov, nosite varnostna očala, odobrena s strani ANSI, masko/respirator za prah, odobreno s strani NIOSH, in težke delovne rokavice. V dobro prezračevanem prostoru, stran od mimoidočih, uporabite stisnjen zrak, da izpihate prah iz zračnega filtra. Če se filter s tem ne očisti, ga zamenjajte.
Za elemente filtra iz pene: Element večkrat operite v topli vodi in blagem detergentu. Sperite. Iztisnite odvečno vodo in pustite, da se popolnoma posuši. Filter za kratek čas namočite v lahko olje, nato pa iztisnite odvečno olje.

Namestite očiščen filter. Pred uporabo pritrdite pokrov čistilnika zraka.

Vzdrževanje svečke

Odklopite pokrovček svečke s konca svečke. Očistite ostanke okoli svečke.
S ključem za svečke odstranite svečko.
Preglejte svečko: Če je elektroda oljnata, jo očistite s čisto, suho krpo. Če so na elektrodi usedline, jo polirajte z brusnim papirjem. Če je beli izolator razpokan ali okrušen, je treba svečko zamenjati.

OBVESTILO: Uporaba nepravilne svečke lahko poškoduje motor. Za vrsto in zahtevano režo glejte tabelo specifikacij za vaš generator.

Pri nameščanju nove svečke nastavite režo svečke na specifikacijo v tabeli specifikacij. Ne pritiskajte na elektrodo, saj se lahko svečka poškoduje.
Namestite novo svečko ali očiščeno svečko v motor. Tip s tesnilom: Privijte s prsti, dokler se tesnilo ne dotakne glave valja, nato pa še približno 1/2-2/3 obrata.
Tip brez tesnila: Privijte s prsti, dokler se svečka ne dotakne glave, nato pa še približno 1/16 obrata.

OBVESTILO: Pravilno privijte svečko. Če je ohlapna, bo svečka povzročila pregrevanje motorja. Če je preveč privita, se bodo poškodovale niti v bloku motorja.

Na konec svečke nanesite dielektrično zaščito za zaganjalnik svečke (ni priložena) in varno ponovno pritrdite žico.

Dolgotrajno shranjevanje

Če oprema ne bo delovala dlje kot 20 dni, pripravite motor za shranjevanje na naslednji način:

ČIŠČENJE:
Počakajte, da se motor ohladi, nato pa ga očistite s suho krpo. OBVESTILO: Ne čistite z vodo. Voda bo postopoma vstopila v motor in povzročila rjavenje. Na vse kovinske dele nanesite tanek sloj olja za preprečevanje rje.
GORIVO:
Za zaščito rezervoarja za gorivo med shranjevanjem ga napolnite s svežim bencinom, ki je bil obdelan z dodatkom stabilizatorja goriva. Upoštevajte priporočila proizvajalca stabilizatorja goriva za uporabo. Glejte Preverjanje in dolivanje goriva.
Star bencin, ki predhodno ni bil obdelan s stabilizatorjem, je treba varno izprazniti in ne sme teči skozi motor.

Da bi preprečili resne poškodbe in požar, zaprite ventil za gorivo, preden izpraznite uplinjač.

Po zaprtju ventila za gorivo postavite ustrezno posodo pod uplinjač in previdno odstranite odtočni vijak z dna posode uplinjača, da se gorivo popolnoma izteče. Po izpraznitvi zamenjajte odtočni vijak.

ZA PREPREČITEV RESNIH POŠKODB ZARADI POŽARA:
Izpraznite rezervoar za gorivo v dobro prezračevanem prostoru, stran od virov vžiga. Če je motor vroč zaradi uporabe, ga izklopite in počakajte, da se ohladi, preden izpraznite gorivo. Ne kadite.

MAZANJE:
1. Zamenjajte motorno olje.
2. Očistite območje okoli svečke. Odstranite svečko in v valj skozi luknjo za svečko vlijte eno žlico motornega olja.
3. Zamenjajte svečko, vendar pustite pokrovček svečke odklopljen.
4. Povlecite zaganjalni ročaj, da porazdelite olje v valju. Ustavite se po enem ali dveh obratih, ko začutite, da bat začne kompresijski hod (ko začnete čutiti upor).
PROSTOR ZA SHRANJEVANJE:
Pokrijte in shranite v suhem, ravnem, dobro prezračevanem prostoru izven dosega otrok. Prostor za shranjevanje mora biti tudi stran od virov vžiga, kot so grelniki vode, sušilni stroji in peči.

OBVESTILO: Med daljšimi obdobji shranjevanja je treba motor zagnati vsake 3 mesece in pustiti, da deluje 15–20 minut, sicer garancija ne velja.

PO SHRANJEVANJU:
Pred zagonom motorja med shranjevanjem ali po njem upoštevajte, da se bo neobdelan bencin hitro pokvaril. Izpraznite rezervoar za gorivo in zamenjajte s svežim gorivom, če je neobdelan bencin stal en mesec, če je obdelan bencin stal dlje od priporočenega obdobja stabilizatorja goriva ali če se motor ne zažene.

Odpravljanje težav

Težava	Možni vzroki	Verjetne rešitve
Motor se ne zažene	POVEZANO Z GORIVOM: V rezervoarju ni goriva ali je ventil za gorivo zaprt. Čok ni v položaju START (ZAŽENI), hladen motor. Uporabljeno je gorivo z več kot 10 % etanola (E15, E20, E85 itd.). Nizka kakovost ali pokvarjeno, staro gorivo. Uplinjač ni napolnjen. Umazani prehodni kanali za gorivo. Igla uplinjača je zataknjena. V zraku je mogoče vonjati gorivo. Preveč goriva v komori. To lahko povzroči zataknjena igla uplinjača. Zamašen filter za gorivo.	POVEZANO Z GORIVOM: Napolnite rezervoar za gorivo s svežim neosvinčenim gorivom z oktanskim številom 87+ in stabilizatorjem ter odprite ventil za gorivo. Ne uporabljajte goriva z več kot 10 % etanola (E15, E20, E85 itd.). Premaknite čok v položaj START (ZAŽENI). Očistite sistem za gorivo od goriva, bogatega z etanolom. Zamenjajte komponente, ki jih je etanol poškodoval. Uporabljajte samo sveže neosvinčeno gorivo z oktanskim številom 87+ in stabilizatorjem. Ne uporabljajte goriva z več kot 10 % etanola (E15, E20, E85 itd.). Uporabljajte sveže neosvinčeno gorivo z oktanskim številom 87+ in stabilizatorjem. Ne uporabljajte goriva z več kot 10 % etanola (E15, E20, E85 itd.). Povlecite ročico zaganjalnika za polnjenje. Očistite prehodne kanale z dodatkom za gorivo. Močne usedline lahko zahtevajo nadaljnje čiščenje. Nežno potrkajte po strani komore plovca uplinjača z ročajem izvijača. Obrnite čok v položaj RUN (TEK). Odstranite svečko in večkrat povlecite ročico zaganjalnika, da prezračite komoro. Ponovno namestite svečko in nastavite čok v položaj START (ZAŽENI). Zamenjajte filter za gorivo.
	POVEZANO Z VŽIGOM (ISKRO): Stikalo motorja v položaju izklopa. Pokrovček svečke ni varno priključen. Elektroda svečke je mokra ali umazana. Nepravilna reža svečke. Pokrovček svečke je pokvarjen. Prekinjevalnik tokokroga je sprožen (samo modeli z električnim zagonom). Nepravilna nastavitev vžiga ali okvarjen sistem vžiga.	POVEZANO Z VŽIGOM (ISKRO): Obrnite stikalo motorja v položaj vklopa. Pravilno priključite pokrovček svečke. Očistite svečko. Popravite režo svečke. Zamenjajte pokrovček svečke. Ponastavite prekinjevalnik tokokroga. Preverite ožičenje in zagonski motor, če prekinjevalnik še naprej sproži. Naj usposobljen tehnik diagnosticira/popravi sistem vžiga.
	POVEZANO S KOMPRESIJO: Cilinder ni podmazan. Težava po dolgih obdobjih skladiščenja. Ohlapna ali zlomljena svečka. (Pri poskusu zagona se bo pojavil šumeč zvok.) Ohlapna glava cilindra ali poškodovano tesnilo glave. (Pri poskusu zagona se bo pojavil šumeč zvok.) Ventili motorja ali dvižne palice so nepravilno nastavljeni ali zataknjeni.	POVEZANO S KOMPRESIJO: V luknjo svečke vlijte žlico olja. Večkrat zavrtite motor in poskusite znova zagnati. Zategnite svečko. Če to ne deluje, zamenjajte svečko. Če se težava nadaljuje, lahko pride do težave s tesnilom glave, glejte št. 3. Zategnite glavo. Če to ne odpravi težave, zamenjajte tesnilo glave. Naj usposobljen tehnik diagnosticira/popravi sistem vžiga.
	POVEZANO Z OLJEM: Nizka raven motornega olja. Motor nameščen na pobočju, kar sproži zaustavitev zaradi nizke ravni olja.	POVEZANO Z OLJEM: Napolnite motorno olje na ustrezno raven. Preverite motorno olje pred VSAKO uporabo. Upravljajte motor na ravni površini. Preverite raven motornega olja.
Motor se ustavi pri veliki obremenitvi	Umazan zračni filter. Motor deluje hladno.	Očistite ali zamenjajte element. Pred uporabo opreme pustite, da se motor ogreje.
Motor neenakomerno deluje	Pokrovček svečke je ohlapen. Nepravilna reža svečke ali poškodovana svečka. Okvarjen pokrovček svečke. Staro ali nizkokakovostno gorivo. Nepravilna kompresija.	Preverite žične povezave. Ponovno nastavite režo ali zamenjajte svečko. Zamenjajte pokrovček svečke. Uporabljajte samo sveže neosvinčeno gorivo z oktanskim številom 87+ in stabilizatorjem. Ne uporabljajte goriva z več kot 10 % etanola (E15, E20, E85 itd.). Diagnosticirajte in popravite kompresijo. (Uporabite razdelek Motor se ne zažene: POVEZANO S KOMPRESIJO.)
Motor se nenadoma ustavi	Visoka raven ogljikovega monoksida. Rdeča lučka na senzorju ogljikovega monoksida sveti. Alarm senzorja CO utripa rumeno. Zaustavitev zaradi nizke ravni olja. Rezervoar za gorivo je prazen ali poln nečistega ali nizkokakovostnega goriva. Okvarjen pokrovček rezervoarja za gorivo ustvarja vakuum, ki preprečuje pravilen pretok goriva. Okvarjen magneto. Odklopljen ali nepravilno priključen pokrovček svečke.	Takoj zapustite območje in pustite, da se območje temeljito prezrači. Generator uporabljajte samo zunaj. Okvara senzorja ogljikovega monoksida. Senzor potrebuje servis. Čim prej pokličite 1-888-866-5797. Ne uporabljajte generatorja, dokler senzor ne deluje pravilno. Napolnite motorno olje na ustrezno raven. Preverite motorno olje pred VSAKO uporabo. Napolnite rezervoar za gorivo s svežim neosvinčenim gorivom z oktanskim številom 87+ in stabilizatorjem. Ne uporabljajte goriva z več kot 10 % etanola (E15, E20, E85 itd.). Testirajte/zamenjajte pokrovček rezervoarja za gorivo. Naj usposobljen tehnik servisira magneto. Pritrdite pokrovček svečke.
Motor ropota	Staro ali nizkokakovostno gorivo. Motor je preobremenjen. Nepravilna nastavitev vžiga, nabiranje usedlin, obrabljen motor ali druge mehanske težave.	Napolnite rezervoar za gorivo s svežim neosvinčenim gorivom z oktanskim številom 87+ in stabilizatorjem. Ne uporabljajte goriva z več kot 10 % etanola (E15, E20, E85 itd.). Ne prekoračite nazivne obremenitve opreme. Naj usposobljen tehnik diagnosticira in servisira motor.
Motor strelja nazaj	Nečisto ali nizkokakovostno gorivo. Motor je prehladen. Sesalni ventil je zataknjen ali je motor pregrevan. Nepravilna nastavitev.	Napolnite rezervoar za gorivo s svežim neosvinčenim gorivom z oktanskim številom 87+ in stabilizatorjem. Ne uporabljajte goriva z več kot 10 % etanola (E15, E20, E85 itd.). Uporabite dodatke za gorivo in olje za hladno vreme, da preprečite povratni udar. Naj usposobljen tehnik diagnosticira in servisira motor. Preverite nastavitev motorja.
Izdelek nima moči.	Izdelek ni pravilno priključen. Prekinjevalnik tokokroga je sprožen. Izdelek potrebuje servis.	Izklopite in izključite izdelek, nato ga ponovno priključite in vklopite. Izklopite in izključite izdelek. Ponastavite prekinjevalnik tokokroga. Priključite izdelek in ga vklopite. Dajte izdelek v popravilo.
Izdelek začne delovati nenormalno.	Težava z napravo. Nazivna nosilnost je presežena.	Takoj izključite napravo. Dajte napravo v popravilo usposobljenemu tehniku ali zamenjajte napravo. Zmanjšajte število predmetov, priključenih na generator, da ostanete znotraj nazivne zmogljivosti, ali uporabite močnejši generator.

Pri diagnosticiranju ali servisiranju opreme ali motorja upoštevajte vse varnostne ukrepe.

Za tehnična vprašanja pokličite 1-888-866-5797.

Obiščite našo spletno stran na: http://www.harborfreight.com
Pošljite e-pošto naši tehnični podpori na: productsupport@harborfreight.com
Pošljite e-pošto naši podpori za motorje na: predator@harborfreight.com

Avtorske pravice © 2020 Harbor Freight Tools. Vse pravice pridržane. Nobenega dela tega priročnika ali katere koli umetnine, ki jo vsebuje, ni dovoljeno reproducirati v kakršni koli obliki brez izrecnega pisnega soglasja družbe Harbor Freight Tools.
Diagrami v tem priročniku morda niso narisani proporcionalno. Zaradi nenehnih izboljšav se lahko dejanski izdelek nekoliko razlikuje od izdelka, opisanega v tem dokumentu.
Orodja, potrebna za montažo in servis, morda niso vključena.
