„Sony XAV-AX4000“ vadovas

Turinys

1 Dalių ir valdymo elementų vadovas
2 Pagrindinės operacijos
3 Papildoma informacija
4 Specifikacijos
5 Jungimas / Įrengimas
6 Įspėjimas
7 Svarbus pranešimas
8 Nuorodos
9 Atsisiųsti instrukciją
10 Kitomis kalbomis

Dalių ir valdymo elementų vadovas

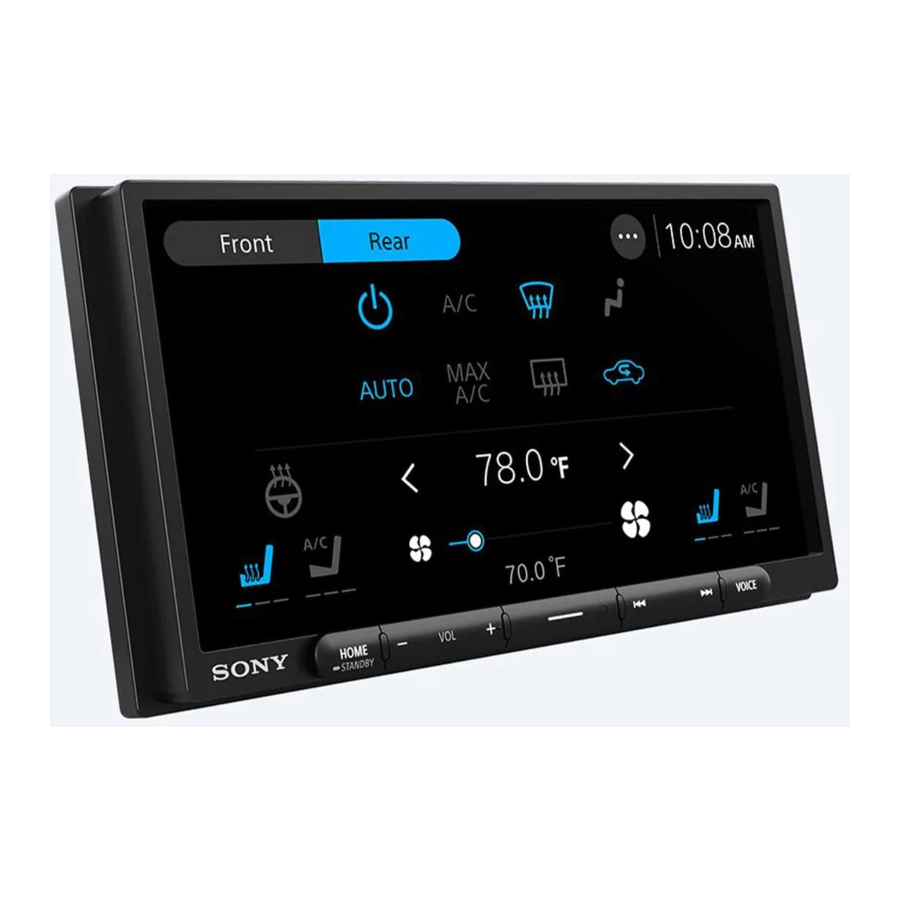

Pagrindinis įrenginys

VOL (garsumo) + mygtukas turi lytėjimo tašką.

HOME (pagrindinis)
Parodo HOME (pagrindinį) ekraną.
STANDBY (budėjimo režimas)
Paspauskite ir palaikykite, kad išjungtumėte įrenginį. Paspauskite ir palaikykite ilgiau nei 10 sekundžių, kad iš naujo nustatytumėte įrenginį.
VOL (garsumas) +/–
Custom (individualus)
Registruoja funkcijas (nutildymą, ekrano išjungimą, šaltinio keitimą). Norėdami užregistruoti, pasirinkite [Settings] (nustatymai) [Customize] (tinkinti) [Custom Button] (individualus mygtukas).
Nuotolinio valdymo pulto imtuvas
(ankstesnis / kitas)
Veikia skirtingai, atsižvelgiant į pasirinktą šaltinį:
- [Radio] (radijas): pasirinkite iš anksto nustatytą stotį.
- [USB]/[Bluetooth Audio]: pereikite prie ankstesnio / kito turinio.
- [Apple CarPlay]/[Android Auto]: pereikite prie ankstesnio / kito turinio. Paspauskite ir palaikykite, kad:
- [Radio] (radijas): automatiškai nustatytumėte stotį (SEEK+/SEEK–).
- [USB]/[Bluetooth Audio]: greitasis atsukimas atgal / greitasis prasukimas į priekį.
VOICE (balsas)
Suaktyvina „Apple CarPlay“ ir „Android Auto™“ balso komandų funkciją.
Ekranas / jutiklinis ekranas

Apie nuotolinio valdymo pultą (RM-X400)
Išsamesnės informacijos apie tai, kaip valdyti pateiktą nuotolinio valdymo pultą (RM-X400), ieškokite „Pagalbos vadove“ nuskaitydami QR kodą arba URL, esantį viršelyje.

Ekrano rodiniai
Atkūrimo ekranas:

HOME1 ekranas:

HOME2 ekranas:

Būsenos indikacija (kairėje pusėje)

(atgal)	Grįžta į ankstesnį ekraną.
(sąrašas)	Atidaro sąrašą. Galimi sąrašai skiriasi priklausomai nuo šaltinio.

Būsenos indikacija (dešinėje pusėje)

Laikrodis	Rodo datą / laiką, kuris buvo nustatytas Datos / laiko nustatyme.
(nutildyti)	Įsijungia, kai garsas nutildytas.
(parinktis)	Atidaro šaltinio parinkčių meniu. Galimi elementai skiriasi priklausomai nuo šaltinio.
(įrenginys)	Rodo įrenginio pavadinimą, kad galėtumėte prisijungti prie įrenginio.
(antena)	Rodo prijungto mobiliojo telefono signalo stiprumo būseną.
(baterija)	Rodo prijungto mobiliojo telefono likusios baterijos būseną.

Programai skirta sritis
Rodo atkūrimo valdiklius / indikacijas arba rodo įrenginio būseną. Rodomi elementai skiriasi priklausomai nuo šaltinio.
(Apple CarPlay)/(Android Auto)
Rodoma prijungiant „Apple CarPlay“ / „Android Auto“.
Laikrodis
Rodo datą ir laiką, kurie buvo nustatyti datos / laiko nustatyme.
Programų sritis (mėgstamiausios)
Galima nustatyti iki 5 programų. Programas galima keisti. Galite nustatyti savo mėgstamiausias programas.
Visos programos
Atidaro HOME2 ekraną.
Uždaryti
Grįžta į HOME1 ekraną.
Programų sritis
Rodo visas programas, išskyrus mėgstamiausias programas.

Programų piktogramų sąrašas

Android Auto	Apple CarPlay	Radijas
„Bluetooth“	USB	Telefonas
Nustatymai	„RearCam“	Įrenginiai

Pagrindinės operacijos

FM / AM derinimo žingsnio perjungimas
Nustatykite savo šalies ar regiono FM / AM derinimo žingsnį.

Paspauskite HOME (pagrindinis), palieskite [Settings] (nustatymai) [Application] (programa) [Radio Tuning Steps] (radijo derinimo žingsniai), tada nustatykite radijo dažnį, atsižvelgiant į priėmimo zoną.
Norėdami išeiti iš sąrankos meniu, palieskite (atgal) du kartus.

Belaidžio „Apple CarPlay“ naudojimas
Pirmą kartą naudojant „Apple CarPlay“, būtina užregistruoti įrenginį. Vykdykite procedūrą, nurodytą skyriuje „Susiejimas su „Bluetooth®“ įrenginiu“.
Pastaba
Įsitikinkite, kad prijungta GPS antena (antena). Išsamios informacijos ieškokite skyriuje „GPS antenos (antenos) montavimas“.

„Android Auto“ naudojimas
Pirmą kartą naudojant „Android Auto“ belaidžiu ryšiu, būtina užregistruoti įrenginį. Vykdykite procedūrą, nurodytą skyriuje „Susiejimas su „Bluetooth®“ įrenginiu“.
Kai naudojate „Android Auto“ su USB laidu, prijunkite su „Android Auto“ suderinamą „Android™“ telefoną prie įrenginio USB laidu.

Susiejimas su „Bluetooth®“ įrenginiu
Pirmą kartą jungiant „BLUETOOTH“ įrenginį, būtina abipusė registracija (vadinama „susiejimu“). Susiejimas leidžia šiam ir kitiems įrenginiams atpažinti vienas kitą.

Įjungus įrenginį, jis siunčia „BLUETOOTH“ signalą.

Norėdami susieti iš šio įrenginio nustatymų

Paspauskite HOME (pagrindinis), tada palieskite [Settings] (nustatymai).
Jei [Settings] (nustatymai) nenustatytas Mėgstamiausioje srityje, palieskite [All Apps] (visos programos), kad būtų rodomas HOME2 ekranas, tada pasirinkite [Settings] (nustatymai).
Palieskite [Device Connection] (įrenginio prijungimas).
Palieskite [+Add New Device] (+pridėti naują įrenginį).
Valdykite „BLUETOOTH“ įrenginį pagal jo pranešimą ekrane [Add New Device] (pridėti naują įrenginį).
Jei „BLUETOOTH“ įrenginyje reikia įvesti slaptažodį, įveskite [0000].
Užregistruoto įrenginio pavadinimas rodomas ekrane [Device Connection] (įrenginio prijungimas). Šiame ekrane galite prijungti arba atjungti užregistruotą įrenginį.

Norėdami susieti iš „BLUETOOTH“ įrenginio
Nustatę „BLUETOOTH“ įrenginio „BLUETOOTH“ nustatymą į [ON] (įjungta), „BLUETOOTH“ įrenginio nustatymų ekrane pasirinkite „XAV-AX4000“ ir tęskite susiejimo veiksmus. Vykdykite instrukcijas, pateiktas įrenginio ekrane.

Demonstracinio režimo atšaukimas

Paspauskite HOME (pagrindinis), tada palieskite [Settings] (nustatymai).
Jei [Settings] (nustatymai) nenustatytas Mėgstamiausioje srityje, palieskite [All Apps] (visos programos), kad būtų rodomas HOME2 ekranas, tada pasirinkite [Settings] (nustatymai).
Palieskite [System] (sistema), tada palieskite [Demo Mode] (demonstracinis režimas), kad nustatytumėte į [Off] (išjungta).
Norėdami išeiti iš sąrankos meniu, palieskite (atgal) du kartus.

Programinės aparatinės įrangos atnaujinimas
Norėdami atnaujinti programinę aparatinę įrangą, apsilankykite palaikymo svetainėje ir vykdykite internetines instrukcijas.
URL: https://www.sony-asia.com/support

Norėdami atnaujinti programinę aparatinę įrangą USB susiejimo režimu
Kai naudojate išmanųjį telefoną su susiejimo funkcija, galite atnaujinti programinę aparatinę įrangą USB susiejimo režimu.
Prijunkite savo išmanųjį telefoną prie USB prievado ir vykdykite įrenginio ekrane pateiktas instrukcijas.

Pastabos

Atnaujinant per USB jungtį, neatjunkite USB laido arba USB įrenginio.
Gali prireikti tinklo ryšio ir gali būti taikomi dideli paketų perdavimo mokesčiai.

Papildoma informacija

Atsargumo priemonės
Pastaba dėl saugos
Laikykitės vietinių eismo taisyklių, įstatymų ir reglamentų.

Apie „iPhone“

Suderinami „iPhone“ modeliai:
„iPhone 13 Pro Max“, „iPhone 13 Pro“, „iPhone 13“, „iPhone 13 mini“, „iPhone 12 Pro Max“, „iPhone 12 Pro“, „iPhone 12“, „iPhone 12 mini“, „iPhone SE“ (2-oji karta), „iPhone 11 Pro Max“, „iPhone 11 Pro“, „iPhone 11“, „iPhone XS Max“, „iPhone XS“, „iPhone XR“, „iPhone X“, „iPhone 8 Plus“, „iPhone 8“, „iPhone 7 Plus“, „iPhone 7“, „iPhone SE“, „iPhone 6s Plus“, „iPhone 6s“, „iPhone 6 Plus“, „iPhone 6“, „iPhone 5s“
Ženklo „Made for Apple“ naudojimas reiškia, kad priedas buvo sukurtas specialiai prisijungti prie „Apple“ produkto (-ų), nurodyto (-ų) ženkle, ir kūrėjas sertifikavo, kad jis atitinka „Apple“ našumo standartus. „Apple“ neatsako už šio įrenginio veikimą arba jo atitiktį saugos ir reguliavimo standartams.
Atkreipkite dėmesį, kad naudojant šį priedą su „Apple“ produktu, gali pablogėti belaidžio ryšio našumas.
Apsilankykite „Apple CarPlay“ svetainėje ir sužinokite apie palaikomas iOS versijas. Prieš naudodami atnaujinkite į naujausią iOS versiją.
Jei turite klausimų ar problemų, susijusių su jūsų įrenginiu, kurie neaptariami šioje naudojimo instrukcijoje, kreipkitės į artimiausią „Sony“ pardavėją.

Priežiūra
Nuotolinio valdymo pulto ličio baterijos (CR2025) keitimas
Kai baterija išsenka, nuotolinio valdymo pulto veikimo diapazonas sumažėja.

Netinkamai pakeitus bateriją, kyla sprogimo pavojus. Keiskite tik tokio paties arba lygiaverčio tipo baterija.

Pastaba dėl ličio baterijos
Ličio bateriją laikykite vaikams nepasiekiamoje vietoje. Prarijus bateriją, nedelsdami kreipkitės į gydytoją.

Specifikacijos

Monitoriaus skyrius
Ekrano tipas: Platus LCD spalvotas monitorius
Matmenys: 17,6 cm/ 6,95 col.
Sistema: TFT aktyvi matrica Pikselių skaičius:
1 152 000 pikselių (800 × 3 (RGB) × 480)

Radijo skyrius
FM
Derinimo diapazonas:
87,5 MHz – 108,0 MHz (50 kHz žingsniu)
87,5 MHz – 108,0 MHz (100 kHz žingsniu) FM derinimo žingsnis:
Perjungiamas 50 kHz/100 kHz
Tinkamas jautrumas: 7 dBf
Signalo ir triukšmo santykis: 70 dB (mono)
Atskyrimas prie 1 kHz: 45 dB

AM
Derinimo diapazonas:
531 kHz – 1 602 kHz (9 kHz žingsniu)
530 kHz – 1 710 kHz (10 kHz žingsniu) AM derinimo žingsnis:
Perjungiamas 9 kHz/10 kHz Jautrumas: 32 μV
USB grotuvo skyrius
Sąsaja: USB Type-C® (didelės spartos)
Didžiausia srovė: 3,0 A
BLUETOOTH skyrius
Ryšio sistema: BLUETOOTH standartinė 5.0 versija Išvestis:
BLUETOOTH standartinė galios klasė 1
(Maks. perduota +7,5 dBm)
Didžiausias ryšio nuotolis*1:
Matomumo linija apytiksliai 10 m (33 pėdos) Dažnių juosta:
2,4 GHz juosta (2,4000 GHz – 2,4835 GHz)
Moduliavimo metodas: FHSS Suderinami BLUETOOTH profiliai*2:
A2DP (Advanced Audio Distribution Profile) 1.3.1
AVRCP (Audio Video Remote Control Profile) 1.6.1
HFP (Handsfree Profile) 1.7.1
PBAP (Phone Book Access Profile) 1.2
Atitinkamas kodekas: SBC, AAC, LDAC™
*1 Faktinis nuotolis skirsis priklausomai nuo tokių veiksnių, kaip kliūtys tarp įrenginių, magnetiniai laukai aplink mikrobangų krosnelę, statinė elektra, priėmimo jautrumas, antenos (oro) veikimas, operacinė sistema, programinė įranga ir t. t.
*2 BLUETOOTH standartiniai profiliai nurodo BLUETOOTH ryšio tarp įrenginių paskirtį.

Wi-Fi skyrius
Suderinami standartai: IEEE802.11 a/n/ac Radijo dažnis:
5 GHz juosta (5,725 GHz – 5,850 GHz) Išvesties galia:
Maks. perduota 10 dBm Dažnio nuokrypis: 20 ppm

Galios stiprintuvo skyrius
Išvestys: Garsiakalbių išvestys
Garsiakalbio varža: 4 Ω – 8 Ω
Didžiausia galia: 55 W × 4 (prie 4 Ω)

Bendri duomenys
Maitinimo reikalavimai:
12 V DC automobilio akumuliatorius (neigiamas įžeminimas) Nominali srovės sąnaudos: 10 A
Matmenys (maksimalūs): Apytiksliai 178 mm × 100 mm × 132 mm
(7 1/8 col. × 4 col. × 5 1/4 col.) (plotis/aukštis/gylis) Montavimo matmenys: Apytiksliai 182 mm × 111 mm × 115 mm
(7 1/4 col. × 4 3/8 col. × 4 5/8 col.) (plotis/aukštis/gylis) Masė: Apytiksliai 1,0 kg (2 svarai 4 uncijos) Pakuotės turinys:
Pagrindinis įrenginys (1)
Dalys, skirtos montavimui ir jungtims (1 komplektas) Nuotolinio valdymo pultas (1): RM-X400
Norėdami gauti išsamios informacijos, kreipkitės į pardavėją.
Dizainas ir specifikacijos gali būti keičiamos be išankstinio įspėjimo.

Jungimas / Įrengimas

Nemontuokite šio įrenginio automobilyje, kuriame nėra ACC padėties. Įrenginio ekranas neišsijungia net išjungus degimą, o tai sukelia akumuliatoriaus išsikrovimą.
Visus įžeminimo laidus nuveskite į bendrą įžeminimo tašką.
Neleiskite, kad laidai įstrigtų po varžtu arba įsipainiotų į judančias dalis (pvz., sėdynės bėgelius).
Prieš jungdami atjunkite automobilio degimą, kad išvengtumėte trumpojo jungimo.
Geltoną ir raudoną maitinimo laidus prijunkite tik tada, kai visi kiti laidai jau prijungti.
Būtinai izoliuokite visus atsilaisvinusius neprijungtus laidus elektros juosta, kad būtų saugu.
Atsargiai pasirinkite įrengimo vietą, kad įrenginys netrukdytų normaliam vairavimui.
Venkite montuoti įrenginį vietose, kuriose yra dulkių, nešvarumų, per didelės vibracijos ar aukštos temperatūros, pavyzdžiui, tiesioginiuose saulės spinduliuose arba šalia šildytuvo ortakių.
Saugiam ir patikimam montavimui naudokite tik pridedamą tvirtinimo įrangą.
Būtinai naudokite pridedamus USB ilgintuvus.
Kad išvengtumėte sužalojimų, būkite atsargūs ir nemeskite ekrano montuodami.
Montuodami būkite atsargūs, kad neįsipjautumėte pirštų į metalines laikiklių ir montavimo pagrindo dalis.
Nepririškite pirštų, kai pritvirtinate ekraną prie įrenginio.
Ilgą laiką naudojant įrenginį, gali atsirasti tikimybė, kad varžtai, laikantys ekraną, atsilaisvins. Periodiškai priveržkite šiuos varžtus.
Nedarykite jokių pakeitimų ar modifikacijų įrenginyje, išskyrus tuos, kurie aprašyti šiame vadove.

Pastaba dėl maitinimo laido (geltono)
Jungiant šį įrenginį kartu su kitais stereo komponentais, automobilio grandinės, prie kurios prijungtas įrenginys, srovės stipris turi būti didesnis už kiekvieno komponento saugiklio srovės stiprio sumą.

Pastaba dėl montavimo automobiliuose su „start-stop“ sistema
Paleidus variklį iš „start-stop“ režimo, įrenginys gali būti paleistas iš naujo. Tokiu atveju išjunkite automobilio „start-stop“ sistemą.

Pastaba dėl montavimo automobiliuose su elektrine stovėjimo stabdžių sistema
Automobiliuose su elektriniais stovėjimo stabdžiais kai kurios susijusios funkcijos (pvz., vaizdo blokavimo funkcija) gali veikti netinkamai.

Montavimo kampo reguliavimas
Sureguliuokite montavimo kampą į mažesnį nei 30°.

Diegimui skirtų dalių sąrašas

Šiame dalių sąraše nėra viso pakuotės turinio.

Jungtis

Kad išvengtumėte trumpojo jungimo, izoliuokite laidus dangteliu arba juosta.
Atminkite, kad įrenginys gali būti sugadintas, jei jis prijungtas neteisingai arba dėl trumpojo jungimo prie laidų.

Jungtis
*1 Nepristatomas
*2 Garsiakalbio varža: 4 Ω iki 8 Ω × 4
*3 RCA kištukinis laidas (nepristatomas)
*4 Galios stiprintuvas (nepristatomas)
*5 Žemų dažnių garsiakalbis (nepristatomas)
*6 Priklausomai nuo automobilio tipo, naudokite vairo nuotolinio valdymo pulto adapterį (nepristatomas). Norėdami gauti daugiau informacijos apie vairo nuotolinio valdymo pulto naudojimą, žr. „Vairo nuotolinio valdymo pulto naudojimas“.
*7 Priklausomai nuo automobilio tipo, naudokite adapterį (nepristatomas), jei antenos (antenos) jungtis netinka.
*8 Nesvarbu, ar naudojamas, ar ne, nukreipkite mikrofono įvesties laidą taip, kad jis netrukdytų vairavimui. Pritvirtinkite laidą spaustuku ir pan., jei jis sumontuotas aplink kojas.
*9 Išsamesnės informacijos apie mikrofono montavimą ieškokite skyriuje „Mikrofono montavimas“.
*10 Prijunkite naudodami Apple CarPlay su belaidžiu ryšiu.

Jungčių užmezgimas

Į bendrą įžeminimo tašką Pirmiausia prijunkite juodą įžeminimo laidą, tada prijunkite geltoną ir raudoną maitinimo laidus.
Prie +12 V maitinimo gnybto, kuris visada yra įjungtas
Būtinai pirmiausia prijunkite juodą įžeminimo laidą prie bendro įžeminimo taško.
Prie +12 V maitinimo gnybto, kuris įjungiamas, kai degimo jungiklis nustatytas į priedo padėtį
Būtinai pirmiausia prijunkite juodą įžeminimo laidą prie bendro įžeminimo taško.
Prie maitinimo antenos (antenos) valdymo laido arba antenos (antenos) stiprintuvo maitinimo laido
Nereikia jungti šio laido, jei nėra maitinimo antenos (antenos) arba antenos (antenos) stiprintuvo arba rankiniu būdu valdomos teleskopinės antenos (antenos).
Į pasirenkamo galios stiprintuvo AMP REMOTE IN
Ši jungtis skirta tik stiprintuvams ir maitinimo antenai (antenai). Prijungus bet kurią kitą sistemą, įrenginys gali būti sugadintas.
Pastaba
Užtruks apie 10 sekundžių, kol REM OUT išvestis bus išjungta po įrenginio išjungimo.
Prie automobilio apšvietimo signalo
Būtinai pirmiausia prijunkite juodą įžeminimo laidą prie bendro įžeminimo taško.
Prie stovėjimo stabdžio jungiklio laido Stovėjimo stabdžio jungiklio laido montavimo padėtis priklauso nuo jūsų automobilio. Būtinai prijunkite maitinimo laidų stovėjimo stabdžio laidą (šviesiai žalią) prie stovėjimo stabdžio jungiklio laido.
Prie automobilio galinio žibinto laido +12 V maitinimo gnybto (tik jungiant galinio vaizdo kamerą)
Prie automobilio greičio impulso signalo Naudojant Apple CarPlay su belaidžiu ryšiu, būtina prisijungti, kad išlaikytumėte tikslią automobilio vietą. Greičio impulso išvesties laido montavimo padėtis priklauso nuo jūsų automobilio.

Galios galinio vaizdo kameros prijungimas
Prieš naudojant, būtina įdiegti galinio vaizdo kamerą (nepristatoma).
Prijunkite galinio vaizdo kameros maitinimo laidą (laidą) prie priedo maitinimo gnybto.

Atminties išlaikymo jungtis
Kai prijungtas geltonas maitinimo laidas, atminties grandinė visada bus maitinama net ir išjungus degimo jungiklį.

Garsiakalbio prijungimas

Prieš prijungdami garsiakalbius, išjunkite įrenginį.
Naudokite garsiakalbius, kurių varža yra nuo 4 Ω iki 8 Ω ir kurių galios perdavimo pajėgumas yra pakankamas, kad nepažeistumėte.

Mikrofono montavimas
Norėdami užfiksuoti savo balsą skambinant be rankų, turite įdiegti mikrofoną .

Ypač pavojinga, jei laidas apvyniojamas aplink vairo kolonėlę arba pavarų perjungimo svirtį. Būtinai neleiskite jam ir kitoms dalims trukdyti jūsų vairavimui.
Jei jūsų automobilyje yra oro pagalvės ar kita smūgius sugerianti įranga, prieš montuodami susisiekite su parduotuve, kurioje įsigijote šį įrenginį, arba su automobilių pardavėju.

Pastabos

Montuodami ant prietaisų skydelio, atsargiai nuimkite skydelio spaustuką nuo mikrofono, tada pritvirtinkite plokščią pagrindą prie mikrofono .
Prieš pritvirtindami dvipusę lipnią juostą, nuvalykite prietaisų skydelio paviršių sausu skudurėliu.

GPS antenos (antenos) montavimas

Pasirinkite vietą, kurioje jokia kliūtis neblokuotų GPS palydovo signalo priėmimo, kad pasiektumėte geriausią priėmimą.
Įsitikinkite, kad GPS antena (antena)netrukdo automobilio įrangos veikimui.
Kai kurie priekiniai stiklai blokuoja GPS palydovo radijo bangas. Įsitikinkite, kad signalo priėmimas nėra blokuojamas.
Naudojant Apple CarPlay su belaidžiu ryšiu, įsitikinkite, kad GPS antena (antena)yra prijungta.

Nustatykite montavimo vietą ant prietaisų skydelio, tada nuvalykite tvirtinimo paviršių.
Pasirinkite plokščią paviršių, kur:
- GPS antena (antena) gali būti pastatyta horizontaliai.
- netrukdoma keleivio pusės oro pagalvės veikimui.
- GPS palydovo signalo priėmimo neblokuoja niekas automobilio viduje ar priekinio stiklo valytuvai.
Nuimkite metalinės plokštelės juostą, tada pritvirtinkite ją ant prietaisų skydelio.
Nuimkite GPS antenos (antenos) juostą, tada pritvirtinkite ją ant metalinės plokštelės .

Ypač pavojinga, jei laidas apvyniojamas aplink vairo kolonėlę arba pavarų perjungimo svirtį. Būtinai neleiskite jam ir kitoms dalims trukdyti jūsų vairavimui.
Jei jūsų automobilyje yra oro pagalvės ar kita smūgius sugerianti įranga, prieš montuodami susisiekite su parduotuve, kurioje įsigijote šį įrenginį, arba su automobilių pardavėju.

Pastabos

Būtinai naudokite metalinę plokštelę, kitaip signalo priėmimas gali būti prastas.
Nemontuokite GPS antenos (antenos) šalia kitos elektros įrangos, kitaip signalo priėmimas gali būti nestabilus.
Jei metalinės plokštelės paviršius yra šaltas, juosta gali tvirtai nelipti. Prieš klijuodami juostą, pašildykite jos paviršių plaukų džiovintuvu ir pan.
Jei nėra plokščio paviršiaus, ant kurio būtų galima montuoti GPS anteną (anteną), prieš montuodami sulenkite metalinę plokštelę , kad ji atitiktų lenktą paviršių.

Vairo nuotolinio valdymo pulto naudojimas
Kai naudojate vairo nuotolinio valdymo pultą
Prieš naudojant, būtina įdiegti jungiamąjį kabelį RC-SR1 .

1 Pasirinkite [Settings] (Nustatymai) [System] (Sistema) [Steering Wheel Settings] (Vairo nustatymai).
2 Nustatykite [Custom] (Pasirinktiniai) jungiklį į [On] (Įjungta).
Galite atlikti registraciją, kad įjungtumėte vairo nuotolinio valdymo pultą. Baigus registraciją, vairo nuotolinio valdymo pultas tampa prieinamas.

Pastabos dėl jungiamojo kabelio RC-SR1 montavimo

Išsamesnės informacijos ieškokite palaikymo svetainėje, tada tinkamai prijunkite kiekvieną laidą prie atitinkamų laidų.
Netinkamai prijungus, įrenginys gali būti sugadintas.
URL:https://www.sony-asia.com/support
Rekomenduojama kreiptis į pardavėją arba patyrusį specialistą.

Kai naudojate vairo nuotolinio valdymo pulto adapterį
Priklausomai nuo automobilio tipo, naudokite vairo nuotolinio valdymo pulto adapterį (nepristatomas).

Pasirinkite [Settings] (Nustatymai) [System] (Sistema) [Steering Wheel Settings] (Vairo nustatymai).
Nustatykite [Custom] (Pasirinktiniai) jungiklį į [Off] (Išjungta).
Įjungiamas vairo nuotolinio valdymo pulto adapteris.

USB įrenginio naudojimas
Prieš naudojant, būtina įdiegti USB Type-C ilgintuvą .

Prijunkite USB Type-C ilgintuvą prie USB prievado, esančio galiniame įrenginio skydelyje.
Perkiškite kabelio raištelį per kabelio laikiklį, tada apvyniokite kabelio raištelį aplink USB Type-C ilgintuvą .
USB Type-C ilgintuvas pritvirtintas prie įrenginio.
Prijunkite įdiegtą USB Type-C ilgintuvą prie USB įrenginio.
Paspauskite HOME, tada palieskite [USB].

Įrengimas
Įrenginio montavimas japoniškame automobilyje

Kai kuriuose japoniškų automobilių modeliuose negalėsite įdiegti šio įrenginio. Tokiu atveju kreipkitės į savo „Sony“ pardavėją.

Pavyzdys

Montuodami šį įrenginį prie iš anksto įdiegtų jūsų automobilio laikiklių, naudokite montavimo varžtus atitinkamose varžtų skylėse, atsižvelgdami į savo automobilį: T, skirtą TOYOTA, ir N, skirtą NISSAN.

Pastaba
Kad išvengtumėte gedimų, montuokite tik su montavimo varžtais .

Saugiklio pakeitimas
Keisdami saugiklį, būtinai naudokite tokį, kuris atitiktų srovės stiprį, nurodytą ant originalaus saugiklio. Jei saugiklis perdega, patikrinkite maitinimo jungtį ir pakeiskite saugiklį. Jei pakeitus saugiklį jis vėl perdega, gali būti vidinis gedimas. Tokiu atveju kreipkitės į artimiausią „Sony“ pardavėją.

Įspėjimas

Saugumo sumetimais, būtinai įdiekite šį įrenginį automobilio prietaisų skydelyje, nes galinė įrenginio pusė naudojimo metu įkaista. Daugiau informacijos rasite skyriuje "Prijungimas/įdiegimas".
Firminė lentelė, nurodanti darbinę įtampą ir kt., yra korpuso apačioje.
CE ženklinimo galiojimas taikomas tik toms šalims, kuriose jis yra teisiškai privalomas, daugiausia EEE (Europos ekonominės erdvės) šalims ir Šveicarijai. UKCA ženklinimo galiojimas taikomas tik toms šalims, kuriose jis yra teisiškai privalomas, daugiausia Jungtinei Karalystei.
Šis gaminys atitinka atitinkamus esminius TEC reikalavimus,
Telekomunikacijų departamentas, Komunikacijų ministerija, Indijos vyriausybė, Naujasis Delis-110001

Kad išvengtumėte gaisro ar elektros smūgio pavojaus, nelaikykite įrenginio lietuje ar drėgmėje.
Kad išvengtumėte elektros smūgio, neatidarykite korpuso. Aptarnavimą patikėkite tik kvalifikuotam personalui.

Pavojingų medžiagų naudojimo mažinimas elektros ir elektroninėje įrangoje (taikoma Indijos Respublikoje)
Šis gaminys ir jo komponentai, eksploatacinės medžiagos, dalys ar atsarginės dalys atitinka Indijos elektroninių atliekų pavojingų medžiagų apribojimus
(Tvarkymo) taisykles. Didžiausia leistina ribojamų medžiagų koncentracija yra 0,1% masės homogeninėse medžiagose, skirtose švinui, gyvsidabriui, šešiavalenčiam chromui, polibromintiems
Bifenilai (PBB) ir polibrominti difenileteriai (PBDE) ir 0,01% masės homogeninėse medžiagose, skirtose kadmiui, išskyrus atleidimus, nurodytus minėtų taisyklių II priede.

Neprarykite baterijos, cheminio nudegimo pavojus.
Nuotolinio valdymo pulte yra monetos / mygtuko elemento baterija. Jei moneta / mygtuko elemento baterija nuryjama, ji gali sukelti stiprius vidinius nudegimus vos per 2 valandas ir sukelti mirtį.
Naujas ir naudotas baterijas laikykite atokiau nuo vaikų. Jei baterijų skyrius neužsidaro saugiai, nustokite naudoti gaminį ir laikykite jį atokiau nuo vaikų.
Jei manote, kad baterijos galėjo būti prarytos arba įdėtos į bet kurią kūno dalį, nedelsdami kreipkitės į gydytoją.

Pastaba dėl ličio baterijos
Nelaikykite baterijos per aukštoje temperatūroje, pavyzdžiui, tiesioginiuose saulės spinduliuose, ugnyje ar panašiai.

jei jūsų automobilio uždegimas neturi ACC padėties
Neįdiekite šio įrenginio automobilyje, kuris neturi ACC padėties. Įrenginio ekranas neišsijungia net išjungus uždegimą, todėl išsikrauna akumuliatorius.

Apie įrenginio keitimą
Norėdami sužinoti naujausias funkcijas, žr. "Help Guide" (Pagalbos vadovas) svetainėje.
QR kodą ir URL galite rasti ant viršelio.

Svarbus pranešimas

JOKIU BŪDU SONY NEATSAKO UŽ JOKIUS ATSITIKTINIUS, NETIESIOGINIUS AR PASEKMINIUS NUOSTOLIUS AR KITUS NUOSTOLIUS, ĮSKAITANT, BE APRIBOJIMŲ, PELNO PRARADIMĄ, PAJAMŲ PRARADIMĄ, DUOMENŲ PRARADIMĄ, GAMINIO AR BET KOKIOS SUSIJUSIOS ĮRANGOS NAUDOJIMO PRARADIMĄ, PRIVEDIMĄ IR PIRKĖJO LAIKĄ, SUSIJUSĮ SU ŠIO GAMINIO, JO TECHNINĖS IR (ARBA) PROGRAMINĖS ĮRANGOS NAUDOJIMU ARBA ATSIRANDANTIS DĖL JO.
Gerbiamas kliente, šiame gaminyje yra radijo siųstuvas.
Prieš įdėdami šį gaminį į savo transporto priemonę, patikrinkite savo transporto priemonės naudojimo vadovą arba susisiekite su transporto priemonės gamintoju arba transporto priemonės pardavėju.

Skubūs skambučiai
Šis BLUETOOTH automobilinis laisvų rankų įrangos įrenginys ir prie jo prijungtas elektroninis įrenginys veikia naudojant radijo signalus, korinius ir laidinio ryšio tinklus, taip pat naudotojo užprogramuotą funkciją, kuri negali garantuoti ryšio visomis sąlygomis. Todėl nepasikliaukite vien tik jokiu elektroniniu prietaisu esminiams ryšiams (pvz., medicinos pagalbos atvejais).

Apie BLUETOOTH ryšį

Mikrobangos, sklindančios iš BLUETOOTH įrenginio, gali paveikti elektroninių medicinos prietaisų veikimą. Išjunkite šį įrenginį ir kitus BLUETOOTH įrenginius šiose vietose, nes tai gali sukelti nelaimingą atsitikimą.
- kur yra degių dujų, ligoninėje, traukinyje, lėktuve ar degalinėje
- prie automatinių durų arba priešgaisrinės signalizacijos
Šis įrenginys palaiko saugos galimybes, atitinkančias BLUETOOTH standartą, kad užtikrintų saugų ryšį naudojant BLUETOOTH belaidę technologiją, tačiau saugumo gali nepakakti, atsižvelgiant į nustatymus. Būkite atsargūs bendraudami naudodami BLUETOOTH belaidę technologiją.
Mes neprisiimame jokios atsakomybės už informacijos nutekėjimą per BLUETOOTH ryšį.

Jei turite klausimų ar problemų dėl savo įrenginio, kurie nėra aptarti šiame vadove, kreipkitės į artimiausią Sony atstovą.

https://www.sony.net/
