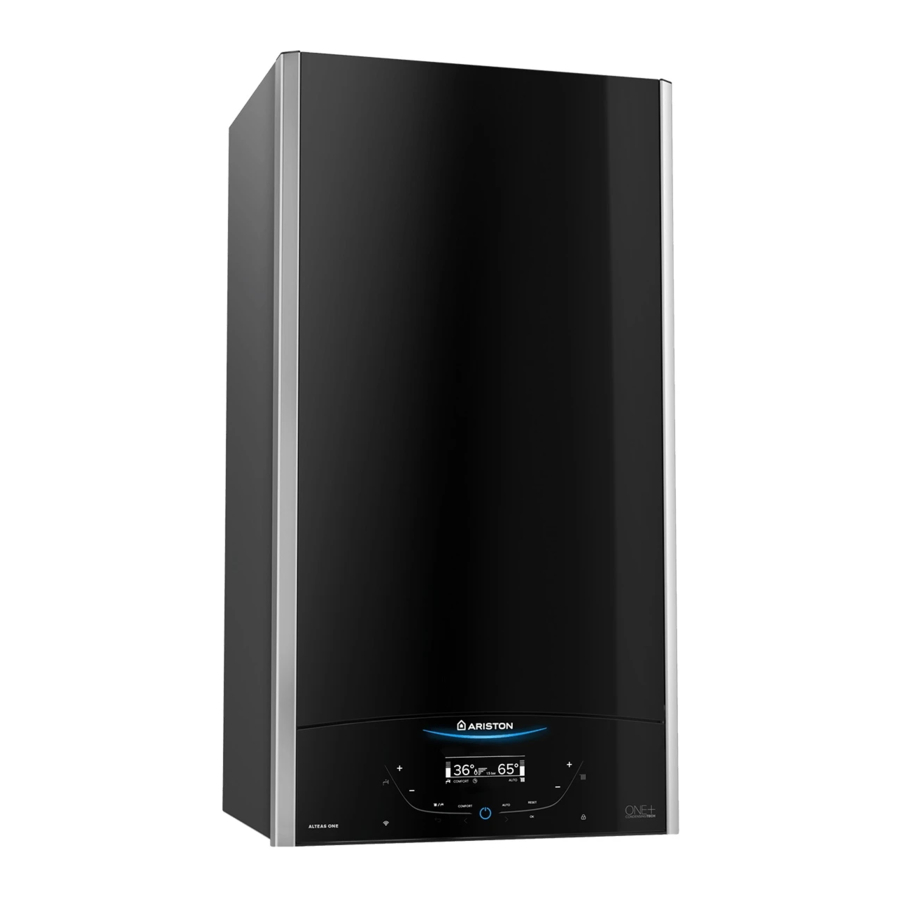

„Ariston ALTEAS ONE+ NET“, „GENUS ONE+ WIFI“ vadovas

„ARISTON NET“ PROGRAMĖLĖ

ALTEAS ONE+NET / GENUS ONE+ WIFI suteikia jums naujos patirties naudojant šildymo ir karšto vandens įrenginį su Ariston NET* programėle.
Su Ariston NET galite įjungti, išjungti ir valdyti šildymo ir buitinio karšto vandens temperatūrą iš savo išmaniojo telefono ar kompiuterio, kad ir kur būtumėte.
Taip pat galėsite reguliariai tikrinti savo energijos suvartojimą ir gauti vertingų patarimų, kaip optimizuoti dujų suvartojimą namuose, kad sutaupytumėte pinigų ir sumažintumėte anglies dvideginio išmetimą.
Jūsų komfortas visada bus garantuotas su Ariston NET; APP realiu laiku praneš jums apie bet kokius gedimus, leisdamas greitai reaguoti.
Užsiprenumeravę „Ariston Net PRO“ paslaugą, jūsų nuotolinės pagalbos centras galės nuolat stebėti jūsų produktą, nedelsdamas įsikišti, kai reikia, o kai kuriais atvejais, dirbtinio intelekto dėka, netgi užkirsti kelią gedimams.
Norėdami gauti daugiau informacijos, apsilankykite „Ariston NET“ svetainėje www.ariston.com/it/ariston-net.
* Montavimą turi būti atlikęs „Gas Safe Registered“ inžinierius.
Norėdami gauti daugiau informacijos, skambinkite mums 0333 240 8777.

Jei jaučiate dujų kvapą arba nerimaujate dėl dujų saugos, galite bet kuriuo metu, dieną ar naktį, nemokamai skambinti į Nacionalinę dujų avarinę tarnybą numeriu 0800 111 999.

VALDYMO SKYDELIS

Legenda:

1. Ekranas
2. WIFI mygtukas (įjungti / išjungti / konfigūruoti)
3. Buitinio karšto vandens reguliavimo mygtukas +/-
4. MODE (režimo) mygtukas (vasaros / žiemos veikimo režimo pasirinkimas)
5. COMFORT (komforto) mygtukas
6. ĮJUNGIMO / IŠJUNGIMO mygtukas
7. Automatinis mygtukas (termoreguliavimui įjungti)
8. RESET (atstatymo) mygtukas
9. Šildymo temperatūros reguliavimo mygtukas +/-
10. Mygtukų užraktas
11. Mėlynas LED - liepsnos buvimas

Programavimo klavišas

1. Esc (atgal) mygtukas
2. Programavimo klavišai
3. Gerai, mygtukas programavimo klavišas

EKRANAS

Prietaiso veikimo tikrinimas

Patikrinkite vandens slėgį ant manometro ir įsitikinkite, kad skaičius yra nuo 0,6 iki 1,5 baro, kai sistema yra šalta. Jei slėgis yra šiek tiek mažesnis už minimalią vertę, ekrane bus paprašyta užpildymo procedūros - žr. pastabą žemiau.

UŽPILDYMO PROCEDŪRA
ATKURKITE TINKAMĄ SLĖGĮ NAUDODAMI UŽPILDYMO CIKLĄ (PADĖTĮ PO KATILU) IR 5 SEKUNDES PASPAUSKITE MODE (režimo) MYGTUKĄ. EKRANE RODOMA "oro pašalinimas aktyvus".
KAI MANOMETRO RODMUO RODO 1 BARO SLĖGĮ, UŽDARYKITE UŽPILDYMO VOŽTUVĄ IR PASPAUSKITE MODE (režimo) MYGTUKĄ. EKRANE GRĮŽTA Į Įprastą VAIZDĄ.

Atkurkite tinkamą slėgį užpildymo ciklu.
Jei slėgis labai dažnai krenta, sistemoje kažkur gali būti vandens nuotėkis. Tokiu atveju reikia kreiptis į santechniką.

Pastaba.
Jungtys žiūrint iš katilo galo.

1. Norėdami vėl suslėgti sistemą, įsitikinkite, kad lanksti žarna 3 yra prijungta
2. Lėtai atidarykite čiaupus 1 ir 2 (žr. aukščiau pateiktas diagramas)
3. Bus girdėti, kaip vanduo patenka į sistemą
4. Kai manometras rodo nuo 1,0 baro iki 1,5 baro, uždarykite čiaupus 1 ir 2.
5. Kai užpildymo operacija bus baigta, nuimkite užpildymo žarną ir laikykite saugioje vietoje

Uždegimo procedūra

Paspauskite ĮJUNGIMO / IŠJUNGIMO mygtuką valdymo skydelyje, kad įjungtumėte katilą. Ekrane rodoma inicializavimo procedūra - pažymėta juosta.

Kai procedūra bus baigta, ekrane bus rodomos centrinio šildymo ir buitinio karšto vandens kontūrų nustatytos temperatūros (ekrano konfigūracija: katilo bazė).
Taip pat reikia nustatyti datą, laiką ir kalbą - žr. pastabą žemiau.

DĖMESIO - pradinis paleidimas
Pirmą kartą ekrane reikia atlikti kelis pagrindinius nustatymus.
Pirmiausia pasirinkite kalbą. Paspauskite programavimo klavišą b, kad pasirinktumėte kalbą, tada paspauskite mygtuką OK, kad patvirtintumėte.
Pereikite prie datos ir laiko nustatymo. Paspauskite programavimo klavišą b, kad pasirinktumėte, paspauskite mygtuką OK, kad patvirtintumėte savo pasirinkimą. Paspauskite programavimo klavišą b, kad nustatytumėte vertę.
Paspauskite mygtuką OK, kad patvirtintumėte. Išsaugokite nustatymus paspausdami OK.
Paspauskite mygtuką OK, kad patektumėte į Vartotojo meniu.
Paspauskite programavimo klavišą b, kad slinktumėte meniu sąrašu ir pasirinktumėte parametrą, tada paspauskite OK, kad patvirtintumėte.

Kai kurie parametrai yra apsaugoti prieigos kodu (saugos kodu), kuris apsaugo katilo nustatymus nuo neteisėto naudojimo

Veikimo režimo pasirinkimas

Naudokite MODE (režimo) mygtuką 4, kad pasirinktumėte norimą veikimo režimą.

Veikimo režimas	Ekranas
Žiema šildymo + karšto vandens gamyba buitiniam naudojimui nustatyta temperatūra
Vasara tik karšto vandens gamyba buitiniam naudojimui nustatyta temperatūra

Degiklio uždegimą signalizuos mėlynas LED 11.

Šildymo reguliavimas

Galima pasiekti temperatūrą, kuri svyruoja nuo 40 °C iki 82 °C. Anksčiau nustatyta vertė mirksės ekrane.

šildymo temperatūros reguliavimas gali pažeisti jūsų šildymo sistemą ir (arba) neigiamai paveikti veikimą. Prieš tai rekomenduojama pasikonsultuoti su tinkamai kompetentingu inžinieriumi.

Buitinio karšto vandens temperatūros reguliavimas

Galima nustatyti buitinio karšto vandens temperatūrą paspaudžiant mygtukus 3, galima pasiekti temperatūrą, kuri svyruoja nuo 36 °C iki 60 °C. Anksčiau nustatyta vertė mirksės ekrane.

Šildymo išjungimas

Norėdami išjungti šildymą, paspauskite MODE (režimo) mygtuką 4; šildymo operacijos simbolis dings iš ekrano.
Katilas lieka aktyvus tik buitinio karšto vandens gamybai, nurodant nustatytą temperatūrą.

Įrenginio išjungimas

Norėdami išjungti katilą, paspauskite ĮJUNGIMO / IŠJUNGIMO mygtuką , ekranas išsijungs.
Apsaugos nuo užšalimo funkcija jau yra aktyvi.

DĖMESIO!!
Visiškai išjunkite katilą perjungdami išorinį elektros jungiklį į OFF (išjungta) padėtį.

COMFORT (komforto) funkcija

Katilas leidžia padidinti „komforto“ lygį buitinio karšto vandens tiekimui naudojant funkciją „COMFORT“. Ši funkcija palaiko antrinį šilumokaitį šiltą laikotarpiais, kai katilas yra neaktyvus, taip pakeldamas pradinę paimto vandens šiluminę būklę į aukštesnę temperatūrą.
Šią funkciją galima įjungti paspaudus COMFORT (komforto) mygtuką 5.
Paspauskite, kad pasirinktumėte:

• Komforto funkcija išjungta
• Komforto funkcija nustatyta į: Laiko pagrindu
  Katilas bus įjungtas, kad greitai tiektų karštą vandenį 30 minučių po paskutinio pajungimo
• Komforto funkcija nustatyta į: Visada aktyvi
  Katilas bus įjungtas, kad greitai tiektų karštą vandenį visą dieną

Kai funkcija įjungta, ekrane pasirodo tekstas COMFORT.

Mygtukų užraktas

Galima užrakinti katilo valdymo skydelį paspaudžiant mygtuką 10. Ekrane rodomas simbolis .
Norėdami atrakinti valdymo skydelį, vėl paspauskite mygtuką 10. Simbolis dingsta iš ekrano.

Temperatūros reguliavimo įjungimas

AUTO (automatinė) funkcija leidžia pritaikyti katilo veikimą prie aplinkos sąlygų ir sistemos, kurioje jis sumontuotas, tipo. Patogi temperatūra kambaryje pasiekiama kuo greičiau, neeikvojant pinigų, energijos ar efektyvumo, o kartu žymiai sumažinant komponentų susidėvėjimą.

Jūsų montuotojas patars, kokius įrenginius galima prijungti prie katilo, ir suprogramuos jį pagal sistemą.

Įprastuose katiluose vandens temperatūra šildymo elementuose paprastai nustatoma į aukštą vertę (70–80 °C), taip užtikrinant efektyvų šildymą per kelias tikrai šaltas žiemos dienas. Tada jis tampa per didelis mažiau šaltomis dienomis (kurių yra daug), kurios labiau būdingos rudens ir žiemos sezonams. Dėl to po termostato išjungimo kambarys per daug įkaista, todėl eikvojama energija ir atsiranda nepatogios sąlygos kambaryje.
AUTO (automatinė) funkcija „perima“ katilo „valdymą“ ir pasirenka geriausią veikimo režimą, atsižvelgdama į aplinkos sąlygas, prie katilo prijungtus išorinius įrenginius ir reikiamą našumą. Jis nuolat nusprendžia, kokiu galios lygiu veikti, atsižvelgdamas į aplinkos sąlygas ir reikiamą kambario temperatūrą.

Šią funkciją galima įjungti paspaudus AUTO (automatinį) mygtuką 7.
Kai funkcija įjungta, ekrane pasirodo tekstas AUTO.

Prietaiso išjungimo sąlygos

Katilas yra apsaugotas nuo gedimų vidinių patikrinimų, kuriuos atlieka elektroninė P.C.B., kuri prireikus sustabdo katilo veikimą. Tokiu atveju, kai katilas išjungiamas tokiu būdu, valdymo skydelio ekrane pasirodo kodas, kuris nurodo išjungimo tipą ir jo priežastį.
Gali įvykti du išjungimo tipai:

Avarinis išjungimas

Šis klaidos tipas yra "nepastovus", o tai reiškia, kad katilas vėl automatiškai įsijungia, kai tik pašalinama problema, dėl kurios įvyko išjungimas.
Ekrane rodomas kodas ir klaidos aprašymas.
"Fault 110 - Pažeistas siuntimo zondas"

Kai avarinio išjungimo priežastis pašalinama, katilas vėl įsijungia ir toliau veikia normaliai.
Jei katilas vis dar rodo avarinį išjungimą, išjunkite jį ir susisiekite su kvalifikuotu specialistu.

Avarinis išjungimas dėl nepakankamo vandens slėgio

Jei šildymo kontūre yra nepakankamas vandens slėgis, katilas signalizuoja apie avarinį išjungimą.
Ekrane rodoma "Fault 108 - Reikia pripildyti".
Sistemą galima iš naujo paleisti iš naujo subalansuojant vandens slėgį, naudojant pildymo procedūrą - žr. 1 pastabą.

Jei pakartotinio subalansavimo užklausa pateikiama dažnai, išjunkite katilą, išorinį elektros jungiklį perkelkite į OFF padėtį, uždarykite dujų sklendę ir susisiekite su kvalifikuotu techniku, kad patikrintų, ar nėra vandens nuotėkio.

PASTABA 1 - UŽPILDYMO TVARKA
ATKURKITE TINKAMĄ SLĖGĮ NAUDODAMI UŽPILDYMO KONTŪRĄ (ESANTĮ PO KATILU) IR 5 SEKUNDES PASPAUSKITE MODE MYGTUKĄ. EKRANE RODOMA "AIR PURGE ACTIVE".
KAI MANOMETRAS RODYS 1 BAR SLĖGĮ, UŽDARYKITE UŽPILDYMO VOŽTUVĄ IR PASPAUSKITE MODE MYGTUKĄ.
EKRANAS GRĮŽTA Į ĮPRASTĄ VAIZDĄ.

Darbo išjungimas

Šis klaidos tipas yra "nepastovus", o tai reiškia, kad jis nepašalinamas automatiškai.
Ekrane rodomas kodas ir klaidos aprašymas.
Norėdami atkurti normalų veikimą, valdymo skydelyje paspauskite mygtuką RESET.
Ekrane rodoma "Reset in progress" (vykdomas atstatymas) ir tada "Fault solved" (klaida ištaisyta).
Jei problema vėl pasireiškia po kelių bandymų iš naujo nustatyti prietaisą, kreipkitės į kvalifikuotą specialistą.

Jei šis išjungimas įvyksta dažnai, kreipkitės į įgaliotą kvalifikuotą ir kompetentingą inžinierių, pvz., Ariston Service partnerį, kad gautumėte pagalbos. Saugos sumetimais katilas leis atlikti daugiausia 5 atstatymus per 15 minučių (5 kartus paspausti RESET mygtuką); 6-uoju bandymu per šį 15 minučių laikotarpį katilas išsijungs ir vėl galės būti naudojamas tik atjungus elektros tiekimą.

Darbo išjungimo klaidų lentelė

Ekranas	Aprašymas
1 01	Perkaitimas
5 01	Nenustatyta liepsna
1 03	Srauto patikrinimas nepavyko
1 04
1 05
1 06
1 07
1 08	Reikia pripildyti
3 05	PCB gedimas
3 06	PCB gedimas
3 07	PCB gedimas

Apsaugos nuo užšalimo funkcija

Apsaugos nuo užšalimo funkcija veikia centrinio šildymo srauto temperatūros zondą tik tada, kai įjungtas elektros tiekimas.
Jei pirminio kontūro temperatūra nukrenta žemiau 8 °C, siurblys veiks 2 minutes.
Po dviejų minučių cirkuliacijos (fiksuotos) katilas patikrins:

1. jei centrinio šildymo srauto temperatūra yra > 8 °C, siurblys sustoja;
2. jei centrinio šildymo srauto temperatūra yra nuo 4 iki 8 °C, siurblys veiks dar dvi minutes;
3. jei centrinio šildymo srauto temperatūra yra < 4 °C, degiklis įsijungs (šildymo padėtis) minimalia galia, kol temperatūra pasieks 33 °C, degiklis užges ir siurblys veiks dar dvi minutes.

Jei srauto temperatūra išlieka tarp 4-8 °C, siurblys veiks dvi minutes daugiausia 10 kartų, nebent centrinio šildymo sraute bus aptikta aukštesnė nei 8 °C temperatūra, po to degiklis įsijungs. Jei užblokavimą sukelia perkaitimas, degiklis yra išjungtas. Apsaugos nuo užšalimo funkcija įsijungia tik tada, kai (katilas veikia tinkamai):

• sistemos slėgis yra tinkamas;
• katilas yra maitinamas elektra;
• yra dujų tiekimas.

VARTOTOJO MENIU

Paspauskite mygtuką OK, kad patektumėte į Vartotojo meniu.
Paspauskite mygtuką OK, kad patektumėte į meniu ir submeniu.
Paspauskite programavimo klavišą , kad naršytumėte meniu ir submeniu.
Paspauskite programavimo klavišą , kad pakeistumėte parametrų nustatymus.
Paspauskite mygtuką OK, kad išsaugotumėte naujus nustatymus.
Paspauskite mygtuką ESC , kad išeitumėte, kol bus atkurtas įprastas ekrano rodinys.
Įvairius parametrus galima pasiekti ir modifikuoti naudojant mygtuką Ok ir programavimo klavišą (žr. paveikslą aukščiau).

EKRANO NUSTATYMAI

Pagrindinį ekrano vaizdą galima pritaikyti. Pagrindinis ekranas gali būti naudojamas laikui, datai, katilo veikimo režimui, temperatūros nustatymams arba temperatūroms, aptiktoms priedais, tvarkaraščio programavimui patikrinti.
Norėdami pasiekti ekrano nustatymus, paspauskite OK (Gerai).
Paspauskite programavimo klavišą ir pasirinkite:

• Ekrano nustatymai
  Paspauskite OK (Gerai) mygtuką.
  Meniu "Screen settings" ("Ekrano nustatymai") galima naudoti norint pasirinkti šiuos parametrus:

• Kalba
  Paspauskite OK (Gerai) mygtuką.
  Paspauskite programavimo klavišą ir pasirinkite norimą kalbą.

Paspauskite OK (Gerai), kad patvirtintumėte pasirinkimą, ir paspauskite atgal mygtuką , kad grįžtumėte į ankstesnį ekraną.

Paspauskite programavimo klavišą ir pasirinkite:

• Data ir laikas:

  • Paspauskite OK (Gerai) mygtuką.
  • Paspauskite programavimo klavišą ir pasirinkite datą,
  • Paspauskite OK (Gerai) mygtuką.
  • Paspauskite programavimo klavišą norėdami pasirinkti tikslią dieną.
  • Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte ir pereitumėte prie mėnesio, po to - prie metų, po kiekvieno žingsnio paspausdami OK (Gerai) mygtuką, kad patvirtintumėte.
  • Paspauskite programavimo klavišą norėdami pasirinkti laiką,
  • Paspauskite OK (Gerai) mygtuką.
  • Paspauskite programavimo klavišą norėdami pasirinkti tikslią valandą
  • Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte ir pereitumėte prie minutės reikšmės.
  • Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte
  • Paspauskite programavimo klavišą norėdami pasirinkti vasaros laiką,
  • Paspauskite OK (Gerai) mygtuką

Paspauskite OK (Gerai), kad patvirtintumėte pasirinkimą, ir paspauskite ESC mygtuką , kad grįžtumėte į ankstesnį ekraną.

DĖMESIO!
LAIKAS IR DATA GAUNAMI AUTOMATIŠKAI IŠ INTERNETO, JEI PRODUKTAS YRA PRIJUNGTAS. JEI NE, ARBA NORINT NUSTATYTI JUOS RANKINIU BŪDU, BŪTINA ĮEITI Į "CONNECTIVITY SETTINGS" ("RYŠIO NUSTATYMAI") IR IŠJUNGTI INTERNETO LAIKO FUNKCIJĄ.

Paspauskite programavimo klavišą norėdami pasirinkti:

• Zoną, kurią reikia nustatyti ekrane, kad ekrane būtų rodoma šildymo zona
  Paspauskite programavimo klavišą norėdami pasirinkti:
  1 Nustatyti zoną
  2 Nustatyti zoną
  3 Nustatyti zoną

Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte pasirinkimą.
Paspauskite ESC mygtuką , kad grįžtumėte į ankstesnį ekraną.

Paspauskite programavimo klavišą norėdami pasirinkti:

• Pagrindinis ekranas
  pasirinkę paleidimo ekrano nustatymus, galite pasirinkti, kokią informaciją rodyti.
  Paspauskite programavimo klavišą norėdami pasirinkti:
  Katilo pagrindas
  Katilas pilnas


Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte pasirinkimą.
Paspauskite ESC mygtuką , kad grįžtumėte į ankstesnį ekraną.

Paspauskite programavimo klavišą norėdami pasirinkti:

• Automatinis klaviatūros užraktas
  Paspauskite programavimo klavišą norėdami įjungti (ON) arba išjungti (OFF) klaviatūros užraktą su ekrano stovu

Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte.
Paspauskite ESC mygtuką , kad grįžtumėte į ankstesnį ekraną.

Paspauskite programavimo klavišą norėdami pasirinkti:

• Budėjimo laikas
  Paspauskite programavimo klavišą norėdami pasirinkti laiką, kuris turi praeiti budėjimo režime po paskutinio naudojimo (nuo 1 iki 10 minučių arba 24 valandų)

Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte.
Paspauskite ESC mygtuką , kad grįžtumėte į ankstesnį ekraną.

Paspauskite programavimo klavišą norėdami pasirinkti:

• Ryškumas budėjimo režime
  Paspauskite programavimo klavišą norėdami reguliuoti ekrano ryškumą budėjimo laikotarpiais.

Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte.
Paspauskite ESC mygtuką , kad grįžtumėte į ankstesnį ekraną.

Paspauskite programavimo klavišą norėdami pasirinkti:

• Pagrindinio ekrano laikas
  Paspauskite programavimo klavišą norėdami nustatyti laukimo laiką, per kurį ekranas grįš į pagrindinį ekraną (nuo 1 iki 15 minučių)

Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte.
Paspauskite programavimo klavišą norėdami pasirinkti:

• Garso grįžtamojo ryšio garsumas
  Paspauskite programavimo klavišą norėdami pasirinkti garso grįžtamojo ryšio lygį, kai paspaudžiate ekrano mygtuką (nuo 1 iki 10).

Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte.
Paspauskite atgal mygtuką , kad grįžtumėte į ankstesnį ekraną.

Paspauskite programavimo klavišą b norėdami pasirinkti:

• Laiko programos paslaugos tipas
  Paspauskite programavimo klavišą b norėdami pasirinkti laiko programavimo tipą.

Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte.
Paspauskite atgal mygtuką , kad grįžtumėte į ankstesnį ekraną.

ŠILDYMO KARŠTO VANDENS NUSTATYMAS

Prieiga prie VARTOTOJO MENIU
Paspauskite programavimo klavišą norėdami pasirinkti:

• Centrinio šildymo nustatymai
  Paspauskite OK (Gerai) mygtuką.


Norėdami nustatyti srauto temperatūrą, paspauskite programavimo klavišą ir pasirinkite:

• Centrinio šildymo nustatytoji temperatūra
  Paspauskite OK (Gerai) mygtuką.
  Ekrane rodoma:
  • 1 zonos nustatyta T
  • 2 zonos nustatyta T - aktyvi, kai prijungtas "Sensys"
  • 3 zonos nustatyta T - aktyvi, kai prijungtas "Sensys"

Paspauskite programavimo klavišą norėdami pasirinkti:

• 1 zonos nustatyta T

Paspauskite OK (Gerai) mygtuką.
Paspauskite programavimo klavišą norėdami nustatyti srauto temperatūrą pasirinktai zonai.
Paspauskite OK (Gerai) mygtuką, kad patvirtintumėte.
Pakartokite aukščiau aprašytą procedūrą, kad nustatytumėte srauto temperatūrą kitoms zonoms, jei taikoma.
Paspauskite ESC mygtuką .

Pakeiskite šildomo karšto vandens temperatūrą

PASTABA
Jei yra tik viena šildymo zona, srauto temperatūra nustatoma klavišais 9 - žr. "Buitinio karšto vandens temperatūros reguliavimas"

ŠILDYMO GRAFIKO PROGRAMAVIMAS

LAIKO PROGRAMAVIMAS GAMYKLOJE NUSTATYTAS Į IŠPLĖSTINĮ "DAUGIAU LYGIŲ" LAIKO PROGRAMAVIMĄ.
Tačiau galima pasirinkti iš:

• Išplėstinė laiko programa "Daugiaaukštis nustatymas": kasdieniame daugiaaukščio laiko planavime, galimas tik specialiai sukonfigūruotuose produktuose, galima nustatyti iki 12 kasdienių intervalų, kurių kiekvienas gali būti susietas su konkrečia nustatyta temperatūra
• Laiko programa "Dviejų lygių nustatymas": kasdienis 2 lygių laiko planavimas leidžia suskirstyti grafiką į daugiausia 4 komforto intervalus ir 4 sumažintos temperatūros intervalus per 24 kiekvienos dienos valandas. Galima nustatyti temperatūros nustatymo tašką komforto intervalui ir vieną sumažintos temperatūros intervalui.

Paspauskite OK, kad nustatytumėte šildymo grafiko programavimą.
Paspauskite programavimo klavišą norėdami pasirinkti:

• Centrinio šildymo nustatymai

Paspauskite OK mygtuką.
Ekrane rodoma:

• Nustatyti šildymo temperatūrą
• Laiko programa
• Atostogų funkcija
• Termoreguliavimas

Paspauskite programavimo klavišą , kad pasirinktumėte:

• Laiko programa

Paspauskite OK mygtuką.
Ekrane rodoma:

• Laisvo laiko programavimas
• Vedlio laiko programavimas
• Iš anksto nustatytos programos
• Laiko programa / rankinis režimas

Paspauskite programavimo klavišą , kad pasirinktumėte:

• NEMOKAMAS LAIKO PROGRAMAVIMAS

Paspauskite OK mygtuką.
Ekrane rodoma:

• Visos zonos
• 1 zona
• 2 zona
• 3 zona

Paspauskite programavimo klavišą , kad pasirinktumėte zoną, kurioje norite taikyti grafiko programavimą:
Paspauskite OK mygtuką.

Paspauskite programavimo klavišą , kad pasirinktumėte:

• Nustatyti laiko programą

Paspauskite OK mygtuką.
Paspauskite programavimo klavišą , kad pasirinktumėte savaitės dieną ar dienas, kurias norite programuoti.
Kiekvieną kartą pasirinkus dieną, paspauskite OK mygtuką, kad patvirtintumėte.
Programavimui pasirinktos dienos rodomos ekrane langelyje.
Paspauskite programavimo klavišą , kad pasirinktumėte Išsaugoti.

Paspauskite OK mygtuką ir programavimo klavišą b , nustatykite šildymo laikotarpio pradžią, atitinkančią mirksinčią vertę.
Paspauskite OK mygtuką, kad patvirtintumėte.
Paspauskite OK mygtuką ir programavimo klavišą b , kad nustatytumėte laikotarpio temperatūrą. Jei norite pridėti naujų laikotarpių, paspauskite programavimo klavišą b ir pasirinkite Pridėti laikotarpį, paspauskite OK mygtuką.
Pakartokite aukščiau aprašytą procedūrą, kad nustatytumėte kiekvieno pridėto laikotarpio pradžios ir pabaigos laiką.
Kai programavimas bus baigtas, paspauskite programavimo klavišą b ir pasirinkite Išsaugoti.

Paspauskite OK mygtuką, kad patvirtintumėte.
Paspauskite programavimo klavišą , kad pasirinktumėte:

• Likusios dienos
  jei yra dienų, kurios dar nebuvo užprogramuotos, pakartokite aukščiau aprašytus veiksmus.

Paspauskite programavimo klavišą , kad pasirinktumėte:

• Keisti
  pakeisti bet kokius anksčiau užprogramuotus laikotarpius

Paspauskite programavimo klavišą , kad pasirinktumėte:

• Išeiti
  išeiti iš grafiko programavimo.

Paspauskite OK mygtuką, kad patvirtintumėte.
Ekrane vėl rodomas ankstesnis ekranas.
Paspauskite ESC mygtuką , kad grįžtumėte į pagrindinį ekraną.

VALDOMAS PROGRAMAVIMAS

Siekiant palengvinti grafiko programavimo procedūras, konfigūraciją galima atlikti per:

• Vedlio laiko programavimas
• Iš anksto nustatytos programos

Paspauskite programavimo klavišą , kad pasirinktumėte:

• VEDLIO LAIKO PROGRAMAVIMAS

Paspauskite OK mygtuką.
Paspauskite programavimo klavišą , kad pasirinktumėte zoną, kurioje norite taikyti grafiko programavimą.
Paspauskite OK mygtuką.

Paspauskite programavimo klavišą , kad pasirinktumėte:

• Nustatyti laiko programą

Paspauskite OK mygtuką.
Dabar vadovaukitės nuosekliomis instrukcijomis, kurios kartkartėmis rodomos ekrane.

• IŠ ANKSTO NUSTATYTOS PROGRAMOS

Paspauskite OK mygtuką.
Paspauskite programavimo klavišą , kad pasirinktumėte zoną, kurioje norite taikyti grafiko programavimą.
Paspauskite OK mygtuką

Paspauskite programavimo klavišą , kad pasirinktumėte:

• Nustatyti programavimą

Paspauskite OK mygtuką.
Paspauskite programavimo klavišą , kad pasirinktumėte iš šių:

• Šeimos programa
• Programa be pietų
• Vidurdienio programa
• Visada aktyvus

Paspauskite OK mygtuką, kad patvirtintumėte.
Paspauskite programavimo klavišą , kad slinktumėte per dienas ir šildymo programos pradžios ir pabaigos laiką.
Paspauskite programavimo klavišą , kad pasirinktumėte išsaugoti, tada paspauskite OK mygtuką.
Paspauskite ESC mygtuką , kad grįžtumėte į ankstesnį ekraną.

• LAIKO PROGRAMA / RANKINIS REŽIMAS
  (šis režimas gali būti naudojamas norint pasirinkti programuojamą arba rankinį zonos šildymo valdymą)

Paspauskite OK mygtuką.
Paspauskite programavimo klavišą , kad pasirinktumėte zoną, kuriai norite taikyti nustatymą.

Pasirinkite suplanuotą arba rankinį programavimą.
Paspauskite OK mygtuką.
Paspauskite ESC mygtuką , kad grįžtumėte į ankstesnį ekraną.

RANKINIS ŠILDYMO REŽIMAS

Rankinis režimas išjungia šildymo grafiko programavimą.
Rankinis valdymas leidžia nuolat įjungti šildymą.

Norėdami pasirinkti rankinį katilo veikimą, paspauskite OK mygtuką, kad patektumėte į meniu.
Paspauskite programavimo klavišą , kad pasirinktumėte:

• Laiko programa

Paspauskite OK mygtuką.
Paspauskite programavimo klavišą , kad pasirinktumėte:

• Rankinis

Paspauskite programavimo klavišą , kad pasirinktumėte rankinį režimą, ir paspauskite OK mygtuką.
Dar kartą paspauskite OK mygtuką, kad išsaugotumėte šiuos nustatymus. Ekrane vėl rodomas ankstesnis ekranas.
Spauskite atgal mygtuką, kol vėl pasirodys pagrindinis ekranas.

BUITINIO KARŠTO VANDENS NUSTATYMAI

Norėdami patekti į buitinio karšto vandens nustatymus, paspauskite OK mygtuką.
Paspauskite programavimo klavišą , kad pasirinktumėte:

• BKV nustatymai


Paspauskite OK mygtuką.
Ekrane rodoma:

• BKV komforto nustatyta temperatūra
• Laiko programa - NEAKTYVI
• Komforto funkcija

Paspauskite programavimo klavišą , kad pasirinktumėte:

• BKV komforto nustatyta temperatūra

Du kartus paspauskite OK mygtuką.
Paspauskite programavimo klavišą , kad pasirinktumėte norimą buitinio karšto vandens temperatūrą.
Paspauskite OK mygtuką, kad patvirtintumėte.
Paspauskite ESC mygtuką , kad grįžtumėte į ankstesnį ekraną.

KOMFORTO FUNKCIJA

Komforto funkcija gali būti naudojama siekiant sumažinti laukimo laiką, kai pateikiamas buitinio karšto vandens užklausimas. Paspauskite programavimo klavišą , kad pasirinktumėte:

• Komfortas

Paspauskite OK mygtuką.
Paspauskite programavimo klavišą , kad pasirinktumėte:

• Išjungta
• Laikmatis (gali būti naudojamas siekiant išlaikyti antrinį šilumokaitį karštą katilo neveikimo laikotarpiais, taip padidinant gerovę – 30 minučių
• Visada įjungta

SPECIALIOS FUNKCIJOS

Norėdami nustatyti specialaus funkcijos programavimą, paspauskite mygtuką OK.
Paspauskite programavimo klavišą norėdami pasirinkti:

• CH nustatymas

Paspauskite mygtuką OK.
Paspauskite programavimo klavišą norėdami pasirinkti:

• Atostogų funkcija
• Termoreguliavimas

Paspauskite mygtuką OK, kad patvirtintumėte savo pasirinkimą.

ATOSTOGŲ FUNKCIJA

Atostogų funkcija išjungia šildymą atostogų laikotarpiu.
Paspauskite mygtuką OK
Paspauskite programavimo klavišą norėdami pasirinkti:

• ĮJUNGTI (įjungia funkciją)
• IŠJUNGTI (išjungia funkciją)

Paspauskite mygtuką OK..
Jei pasirinksite ĮJUNGTI, paspauskite programavimo klavišą norėdami nustatyti datą, kada turite grįžti namo.
Tai leis sistemos sąsajai atnaujinti veikimą – anksčiau nustatytu režimu – nustatytą dieną.
Paspauskite mygtuką OK, kad išsaugotumėte nustatymus; ekrane vėl bus rodomas ankstesnis ekranas.
Piktograma " " rodoma aktyvių šaltinių ekrane, kai įjungta atostogų funkcija.

TERMOREGULIAVIMAS

AUTO funkcija automatiškai nustato katilo veikimo režimą pagal įrengimo tipą ir aplinkos sąlygas.
Pastato temperatūros reguliavimas susideda iš pastovios patalpų temperatūros palaikymo, kai keičiasi lauko temperatūra.

Paspauskite mygtuką OK.
Paspauskite programavimo klavišą norėdami pasirinkti:

• ĮJUNGTI (įjungia funkciją)
• IŠJUNGTI (išjungia funkciją)

Paspauskite mygtuką OK, kad išsaugotumėte nustatymus; ekrane vėl bus rodomas ankstesnis ekranas.
Jei karšto vandens šildymo temperatūra neatitinka norimos vertės, ją galima padidinti arba sumažinti naudojant nustatytą šildymo temperatūros parametrą.
Ekrane pasirodo korekcijos juosta.
Ekrane pasirodo piktograma "AUTO " .
Paspauskite mygtuką ESC , kad grįžtumėte į pagrindinį ekraną.

WIFI KONFIGŪRACIJA

JUNGiamumo NUSTATYMAS
Paleidimo operacijų pabaigoje ekrane pasirodo užklausa įjungti ARISTON NET paslaugą.
Norėdami tęsti procedūrą, paspauskite mygtuką OK, vadovaukitės ekrane pateikiamomis instrukcijomis.
Kai paspaudžiamas NE, ekranas klausia, ar reikia pakartoti konfigūracijos pranešimą.
Pasirinkite OK arba NE.
Tinklo konfigūraciją galima pasiekti iš Vartotojo meniu.

Atraskite Ariston Net services!
Norėdami įjungti nuotolinį katilo valdymą, žiūrėkite ARISTON NET greitosios pradžios vadovą dėžutėje

Prieiga prie VARTOTOJO MENIU
Paspauskite programavimo klavišą norėdami pasirinkti:

• Jungiamumo nustatymai


Paspauskite mygtuką OK.

Paspauskite mygtuką OK. Ekrane rodomas Jungiamumo nustatymų meniu

DUJŲ TIPO KEITIMAS

Mūsų katilai yra suprojektuoti veikti su gamtinėmis dujomis (metanu, G20) arba suskystintomis naftos dujomis (propanu, G31).
Jei reikia pakeisti dujas iš vienų į kitas, turėtumėte pasikalbėti su „Gas Safe Registered“ inžinieriumi arba skambinkite Ariston telefonu 0333 240 8777.

PRIEŽIŪRA

Suplanuokite kasmetinę katilo techninę priežiūrą su „Gas Safe Registered“ inžinieriumi.
Tinkama priežiūra visada lemia sistemos eksploatavimo išlaidų sutaupymą.
Jei nesutarsite dėl kasmetinės prietaiso priežiūros, prietaiso garantija negalios.

SAUGOS TAISYKLĖS

Simbolių reikšmės:
Jei nesilaikysite šio įspėjimo, vartotojas gali susižaloti arba mirti.
Jei nesilaikysite šio įspėjimo, galite sugadinti turtą, augalus ar gyvūnus.

Neatlikite operacijų, susijusių su prietaiso atidarymu.
Elektros smūgis nuo įtampingų komponentų.
Asmeninis susižalojimas dėl nudegimų dėl perkaitusių komponentų arba žaizdų, atsiradusių dėl aštrių kraštų ar išsikišimų.

Neatlikite operacijų, susijusių su prietaiso išėmimu iš jo įrengimo vietos.
Elektros smūgis nuo įtampingų komponentų.
Užliejimas dėl vandens nutekėjimo iš atjungto vamzdyno.
Sprogimai, gaisrai arba apsinuodijimas dėl dujų nutekėjimo iš atjungto vamzdyno.

Nepažeiskite maitinimo kabelio.
Elektros smūgis nuo įtampingų neizoliuotų laidų.

Nedėkite nieko ant prietaiso viršaus.
Asmeninis susižalojimas dėl objekto nukritimo nuo prietaiso dėl vibracijos.
Prietaiso arba po juo esančių daiktų sugadinimas dėl objekto nukritimo dėl vibracijos.

Nelipkite ant prietaiso.
Asmeninis susižalojimas dėl prietaiso kritimo.
Prietaiso arba bet kokių po juo esančių daiktų sugadinimas dėl prietaiso nukritimo nuo jo įrengimo vietos.

Nelipkite ant kėdžių, taburečių, kopėčių ar nestabilių atramų, kad išvalytumėte prietaisą.
Asmeninis susižalojimas dėl kritimo iš aukščio arba įpjovimų (atsitiktinai užsidarant kopėčioms).

Nemėginkite valyti prietaiso, prieš tai jo neišjungę ir neperjungę išorinio jungiklio į OFF padėtį.
Elektros smūgis nuo įtampingų komponentų.

Nenaudokite insekticidų, tirpiklių ar agresyvių ploviklių prietaisui valyti.
Plastikinių ir dažytų dalių sugadinimas.

Nenaudokite prietaiso jokiam kitam tikslui, nei įprastam naudojimui buityje.
Prietaiso sugadinimas dėl veikimo perkrovos.
Žala, padaryta netinkamai apdorotiems objektams.

Neleiskite vaikams ar nepatyrusiems asmenims valdyti prietaiso.
Prietaiso sugadinimas dėl netinkamo naudojimo.

Jei manote, kad jaučiate degėsių kvapą arba iš prietaiso sklinda dūmai, nedelsdami išjunkite prietaisą, atidarykite visus langus ir iškvieskite dujų avarinės tarnybos teikėją.
Asmeninis susižalojimas dėl nudegimų, dūmų įkvėpimo, apsinuodijimo.

Jei jaučiate stiprų dujų kvapą, išjunkite pagrindinį pastato dujų ventilį, atidarykite visus langus ir kreipkitės pagalbos į dujų avarinės tarnybos teikėją.
Sprogimai, gaisrai arba apsinuodijimas.

Šį prietaisą gali naudoti vaikai nuo 8 metų ir asmenys, turintys ribotas fizines, jutimines ar psichines galimybes arba neturintys patirties ir žinių, jei jiems buvo suteikta priežiūra ar instrukcijos, kaip saugiai naudoti prietaisą, ir jie supranta susijusius pavojus. Vaikai negali žaisti su prietaisu. Vaikai negali atlikti valymo ir naudotojo priežiūros be priežiūros.

Katilo montavimą ir pirmąjį uždegimą turi atlikti kvalifikuotas „Gas Safe Registered“ inžinierius, laikydamasis dujų saugos (įrengimo ir naudojimo) taisyklių ir visų kitų nacionalinių įrengimo taisyklių bei laikydamasis visų reikalavimų, nustatytų vietos valdžios institucijų ir visuomenės sveikatos organizacijų.
Sumontavęs katilą, montuotojas turi užtikrinti, kad galutinis vartotojas gautų atitikties deklaraciją ir naudojimo vadovą, ir turėtų pateikti visą reikiamą informaciją apie tai, kaip reikia elgtis su katilu ir saugos įtaisais.

Šis prietaisas skirtas karštam vandeniui gaminti buitiniam naudojimui (kombinuota versija).
Jis turi būti prijungtas prie šildymo sistemos ir buitinio karšto vandens sistemos, kurios abi turi atitikti jo našumo ir galios lygius.
Griežtai draudžiama naudoti prietaisą kitiems tikslams, nei nurodyta. Gamintojas negali būti laikomas atsakingu už jokią žalą, atsiradusią dėl netinkamo, neteisingo ir nepagrįsto prietaiso naudojimo arba dėl to, kad nesilaikoma šiame vadove pateiktų nurodymų.
Montavimas, priežiūra ir visos kitos intervencijos turi būti atliekamos visiškai laikantis galiojančių teisės aktų ir gamintojo pateiktų instrukcijų. Netinkamas montavimas gali pakenkti žmonėms, gyvūnams ir turtui; gamybos įmonė neatsako už jokią žalą, atsiradusią dėl to.
Jei dujų išmetimo įrenginių ir jų priedų (kamino) artimiausioje aplinkoje atliekami bet kokie priežiūros ar kiti konstrukciniai darbai, išjunkite prietaisą. Atlikus darbus, paprašykite tinkamai kvalifikuoto ir kompetentingo inžinieriaus patikrinti dujų išmetimo įrenginių ir jų priedų (kamino) atitiktį dujų taisyklėms. Atlikus darbus, paprašykite kvalifikuoto specialisto patikrinti ortakių ir prietaisų efektyvumą.
Jei katilas ilgą laiką nenaudojamas, rekomenduojama atjungti elektros energijos tiekimą ir uždaryti išorinį dujų ventilį. Jei tikimasi žemos temperatūros, katilas ir sistemos vamzdynai turėtų būti ištuštinti, kad būtų išvengta žalos dėl šalčio.
Prieš valydami bet kokias išorines prietaiso dalis, įsitikinkite, kad katilas išjungtas.
Neleiskite vaikams ar nepatyrusiems asmenims naudoti prietaiso be priežiūros.

Montuotojas turi visiškai užpildyti „Benchmark“ paleidimo kontrolinį sąrašą, kurį galima rasti montavimo instrukcijų gale, ir palikti jį su katilu arba pateikti paprašius bet kuriam dalyvaujančiam „Ariston“ atstovui.

GARANTIJA

Katilui kasmet turi būti atliekamas techninis aptarnavimas, kurį atlieka vietinis Gas Safe Registered inžinierius arba tiesiogiai valdo Ariston, kurį galima užsisakyti paskambinus numeriu 0333 240 8777.
Jei katilui techninis aptarnavimas atliekamas ne per Ariston, tuomet aptarnavimo įrodymą reikia atsiųsti į Ariston UK.
Registracija atliekama internetu adresu www.ariston.com/uk.

Gamintojas
Ariston S.p. A.
Viale Aristide Merloni 45
60044 Fabriano (AN)
ITALY
ariston.com

Importuotojas
Ariston UK Ltd
3 Juniper West
Basildon
SS15 6SJ
UK
ariston.com/uk

Nuorodos

• http://www.ariston.com/it/ariston-net
• http://www.ariston.com/uk
• http://ariston.com
• http://ariston.com/uk

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti „Ariston ALTEAS ONE+ NET“, „GENUS ONE+ WIFI“ vadovas

Prieinamos kalbos
