RENOGY REGO serijos RBT12104LFP-SSL-BT-G1 vadovas

Prieš pradedant

Šiame vartotojo vadove pateikiamos svarbios RENOGY REGO serijos 12,8 V 104 Ah itin plonos kietojo kūno ličio baterijos (toliau – baterija) naudojimo ir priežiūros instrukcijos. Prieš naudodami atidžiai perskaitykite vartotojo vadovą ir išsaugokite jį, kad galėtumėte pasinaudoti ateityje. Nesilaikant vartotojo vadove pateiktų instrukcijų ar atsargumo priemonių, galite patirti elektros šoką, sunkiai susižaloti arba mirti, taip pat galite sugadinti bateriją ir ji gali tapti netinkama naudoti.

• „Renogy“ užtikrina vartotojo vadove pateiktos informacijos tikslumą, pakankamumą ir taikymą spausdinimo metu, nes gali būti nuolat tobulinami produktai.
• „Renogy“ neprisiima jokios atsakomybės už asmeninius ir turtinius nuostolius, tiesioginius ir netiesioginius, atsiradusius dėl to, kad vartotojas neįdiegė ir nenaudojo produkto laikydamasis vartotojo vadovo.
• „Renogy“ neatsako už jokius gedimus, žalą ar sužalojimus, atsiradusius dėl nekvalifikuoto personalo bandymų taisyti, netinkamo įdiegimo ar netinkamo naudojimo.
• Vartotojo vadove pateiktos iliustracijos skirtos tik demonstraciniams tikslams. Išsami informacija gali šiek tiek skirtis priklausomai nuo produkto versijos ir rinkos regiono.
• „Renogy“ pasilieka teisę keisti informaciją, pateiktą vartotojo vadove, be išankstinio įspėjimo.

Naudojami simboliai

Šiame vartotojo vadove naudojami šie simboliai, siekiant pabrėžti svarbią informaciją.

Nurodo potencialiai pavojingą situaciją, kuri gali sukelti kūno sužalojimus arba mirtį.

Nurodo kritinę saugaus ir tinkamo įrengimo ir naudojimo procedūrą.
PASTABA: nurodo svarbų veiksmą arba patarimą, kaip užtikrinti optimalų veikimą.

Įvadas

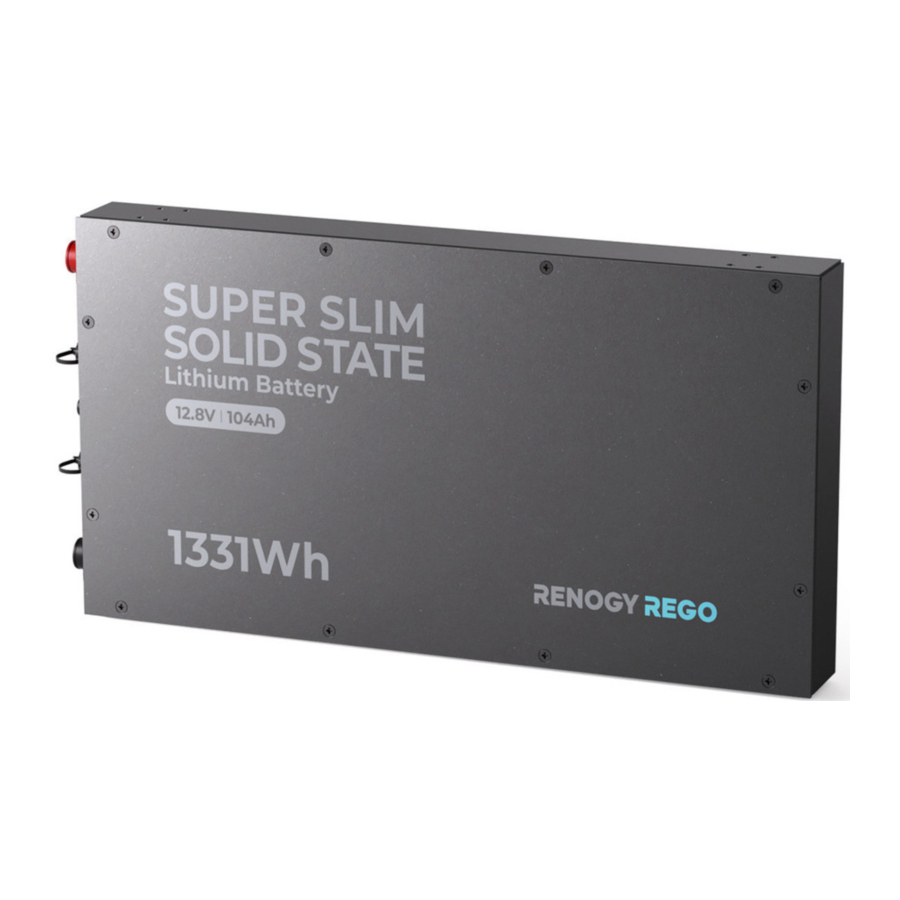

RENOGY REGO serijos 12,8 V 104 Ah itin plona kietojo kūno ličio baterija turi patentuotą baterijos korpuso medžiagą, o dydis mažesnis, todėl puikiai tinka naudoti RV.
Baterija sveria tik pusę švino rūgšties baterijų svorio, ją galima saugiai iškrauti iki 100 % iškrovimo gylio (DOD) ir tiekti dvigubai daugiau energijos. Baterija pagaminta su automobilių klasės baterijų elementais, pasižymi aukščiausiais saugos standartais ir ilgesniu 6000 ciklų veikimo laiku. Be to, išmani baterijų valdymo sistema (BMS) užtikrina visapusišką baterijos apsaugą.

Pagrindinės savybės

• Neprilygstamas našumas
  Pasižymi didesniu energijos tankiu, gilesniu iškrovimo pajėgumu, didesniu abipusiu efektyvumu ir greitesniu įkrovimo greičiu, o dydis mažesnis (61 mm storio) nei konkurentų rinkoje.
• Bekompromisė kokybė
  Užtikrina išskirtinę eksploatavimo trukmę iki 6000 ciklų (80 % DOD, 0,5 C), nuolatinę 100 A įkrovimo srovę, nuolatinę 200 A iškrovimo srovę ir platų darbinės temperatūros diapazoną su automobilių klasės baterijų elementais.
• Patikimi apsaugos mechanizmai
  Sukurtas su tvirta vidine struktūra, skirta naudoti RV, ir apima daugiau nei 60 apsaugų ir signalizacijų per išmanią baterijų valdymo sistemą.
• Stebėjimas realiuoju laiku naudojant DC Home programėlę
  Bet kuriuo metu galite lengvai gauti informaciją apie bateriją naudodami DC Home programėlę.
• Aktyvi saugos apsauga su savaiminio valdymo saugikliu
  Skirtingai nuo įprastų pasyvių saugiklių, savaiminio valdymo saugiklis gali veiksmingai užkirsti kelią baterijos per didelei srovei ir įtampos gedimams.
• Geriausias savo klasėje pajėgumas ir lengvas išplėtimas
  Baterija suteikia maksimalią didesnę nei 104 Ah talpą, kad tarnautų ilgiau. Ji palaiko iki 16 baterijų 4 nuosekliai ir 4 lygiagrečiai prijungtame sistemos jungtyje, tiekdama maksimalią 48 V (51,2 V) 416 Ah galią su 21,296 kWh.
• Garantuotas sistemos saugumas
  Pridedami pusiau kietojo kūno baterijų elementai turi mažiau organinių tirpiklių elektrolituose nei skystieji elementai, todėl yra mažiau linkę į nuotėkį ir degimą. Net esant aukštai temperatūrai, pusiau kietojo kūno elementų elektrolitas išlieka stabilus ir mažiau linkęs skilti, o tai labai sumažina baterijos išsipūtimo, separatoriaus susitraukimo ir šiluminio pabėgimo riziką.
• Patikimesnis įkrovimas žemoje temperatūroje
  Pridedami pusiau kietojo kūno baterijų elementai pasižymi mažu tirpumo svyravimu ir maža elektrochemine varža. Įkrovimas žemesnėje nei 32 °F (0 °C) temperatūroje slopina ličio dendritų susidarymą, sumažindamas trumpojo jungimo ir separatoriaus pradūrimo riziką. Jie palaiko įkrovimą 10 A srove nuo 14 °F iki 32 °F (nuo -10 °C iki 0 °C).

SKU

RENOGY REGO serijos 12,8 V 104 Ah itin plona kietojo kūno ličio baterija

RBT12104LFP-SSL-BT-G1

Kas yra dėžutėje?

Įsitikinkite, kad visi priedai yra komplekte ir be jokių pažeidimų.

Reikalingi įrankiai ir priedai

Prieš įrengdami ir konfigūruodami bateriją, paruoškite rekomenduojamus įrankius, komponentus ir priedus.
Kaip nustatyti baterijos adapterio laidų dydį, žr. „Kaip nustatyti baterijos adapterio laidų dydį?" šiame vadove.

Susipažinkite su itin plona kietojo kūno ličio baterija

Matmenys

Matmenų nuokrypis: ±0,2 col. (0,5 mm)

Užfiksuokite bateriją

Baterijos fiksavimas apsaugo bateriją nuo sugadinimo dėl laisvų laidų ir smūgių. Galite įsigyti šiuos priedus ir komponentus pagal poreikį.
Bateriją galite pritvirtinti ant grindų arba ant sienos.

Rekomenduojami priedai

Priedus, pažymėtus „*“, galima įsigyti renogy.com.

1. Įdėkite baterijos tvirtinimo laikiklius per baterijos tvirtinimo angas su pridedamais įleidžiamos galvutės varžtais.

2. Pritvirtinkite akumuliatorių ant plokščio paviršiaus pridedamais savaime įsisriegiančiais varžtais.


Kaip nustatyti baterijos adapterio laidų dydį?

Naudokite tinkamo dydžio baterijos adapterio laidus (parduodamus atskirai), atsižvelgdami į numatomas apkrovas. Žr. toliau pateiktoje lentelėje, kad sužinotumėte varinių laidų srovės laidumo pajėgumus, kurių skirtingi matuoklių dydžiai yra iki 13 pėdų (4 m) laidams. Ilgesni nei 13 pėdų (4 m) laidams gali prireikti storesnių matuoklių laidų, kad būtų išvengta per didelio įtampos sumažėjimo per mažo dydžio laiduose.

Laido matuoklio dydis	Srovės laidumas	Laido matuoklio dydis	Srovės laidumas
14 AWG (2,08 mm²)	35A	2 AWG (33,6 mm²)	190A
12 AWG (3,31 mm²)	40A	1 AWG (42,4 mm²)	220A
10 AWG (5,25 mm²)	55A	1/0 AWG (53,5 mm²)	260A
8 AWG (8,36 mm²)	80A	2/0 AWG (67,4 mm²)	300A
6 AWG (13,3 mm²)	105A	4/0 AWG (107 mm²)	405A
4 AWG (21,1 mm²)	140A

Aukščiau pateiktos vertės yra iš NEC lentelės 310.17 variniams laidams, kurių vardinė temperatūra yra 194 °F (90 °C), veikianti aplinkos temperatūroje, ne didesnėje kaip 86 °F (30 °C). Atkreipkite dėmesį, kad laidų matuoklių standartai gali skirtis dėl tokių veiksnių kaip temperatūra ir įrengimo sąlygos. Tikrose programose rekomenduojama remtis naujausiais NEC standartais.

Dėvėkite izoliacines pirštines

Patikrinkite bateriją

Patikrinkite, ar baterija nepažeista, ar nėra įtrūkimų, įlenkimų, deformacijų ir kitų matomų anomalijų. Visi jungčių kontaktai turi būti švarūs ir sausi, be nešvarumų ar korozijos.

Nelieskite atvirų elektrolitų ar miltelių, jei baterija pažeista.

Jei atviras elektrolitas ar milteliai pateko ant odos ar į akis, nedelsdami nuplaukite tą vietą dideliu kiekiu švaraus vandens ir kreipkitės į gydytoją.

Suplanuokite montavimo vietą

Siekiant optimalaus baterijos veikimo, rekomenduojama įrengti bateriją švarioje, vėsioje ir sausoje vietoje, kurioje nesikauptų vanduo, alyva ar nešvarumai. Tokių medžiagų kaupimasis ant baterijos gali sukelti srovės nuotėkį, savaiminį išsikrovimą ir net trumpąjį jungimą.


Būtina užtikrinti pakankamą oro srautą, kad būtų išvengta per didelio karščio kaupimosi ir sumažintas temperatūros skirtumas tarp sujungtų baterijų.
Šiame vartotojo vadove baterija naudojama kaip pavyzdys, iliustruojantis, kaip įrengti bateriją. Panašios taisyklės taikomos scenarijams, kuriuose yra kelios baterijos.

Įdiekite akumuliatoriaus gnybtus

Įdiekite baterijos adapterio laidus ant baterijos per pridedamus gnybtų varžtus (M8*1,25*12 mm).


Įsitikinkite, kad kabelio antgalis ir viršutinis gnybto paviršius liečiasi, o poveržles uždėkite ant antgalio. Nedėkite poveržlės tarp akumuliatoriaus gnybto ir kabelio antgalio, kad išvengtumėte didelės varžos ir per didelio kaitimo.

Saugokitės, kad nesutrumpintumėte akumuliatoriaus gnybtų, kad išvengtumėte nepataisomos sistemos ir akumuliatoriaus žalos, kurią sukelia srovės šuoliai.

Prieš prijungdami laidus, patikrinkite poliškumą, kad išvengtumėte nepataisomos akumuliatoriaus žalos dėl poliškumo apkeitimo.

Nelieskite akumuliatoriaus teigiamo ir neigiamo gnybto rankomis.
Norėdami užtikrinti saugų ir patikimą sistemos veikimą, pritvirtindami kabelių jungtis vadovaukitės gamintojo rekomenduojamomis sukimo momento specifikacijomis. Per stipriai priveržus, gnybtas gali nutrūkti, o atsilaisvinusios jungtys gali sukelti gnybto išsilydymą arba gaisrą. Tvirtindami kelis kabelių antgalius ant vieno akumuliatoriaus gnybto, naudokite pridedamus ilgus gnybtų varžtus (M8 * 1,25 * 16 mm).

Įdiekite izoliacines movas

Baterijos prijungimas prie maitinimo įrenginių

Galite prijungti bateriją prie paskirstymo skydelio arba maitinimo įrenginių, tokių kaip keitiklis, DC-DC baterijų įkroviklis ir įkrovimo valdiklis.

Norėdami apsaugoti visą elektros įrangą, naudokite grandinės pertraukiklius, saugiklius arba atjungiklius, kurių dydį tinkamai nustato sertifikuotas elektrikas, licencijuoti montuotojai arba regioninės kodekso institucijos.
Išsamios informacijos apie nuoseklųjį ir lygiagretųjį baterijų prijungimą ieškokite šiame vadove skyriuje "Kaip nuosekliai arba lygiagrečiai prijungti baterijas".

Baterijoms, sujungtoms lygiagrečiai arba nuosekliai
Norėdami gauti instrukcijas, kaip nuosekliai arba lygiagrečiai prijungti kietojo kūno baterijas, susisiekite su Renogy techninės pagalbos tarnyba adresu https://www.renogy.com/contact-us.

Vienai baterijai

CAN ryšio laidai (pasirinktinai)

REGO Series 12.8V 104Ah Super Slim Solid State Lithium Battery palaiko ryšį tarp baterijų ir ryšį su Renogy stebėjimo ir maitinimo įrenginiais, palaikančiais CAN. Bet kokiam ryšio scenarijui turite atkreipti dėmesį į šias CAN ryšio prievadų įdiegimo instrukcijas ant baterijos.
Norėdami tinkamai prijungti arba atjungti 7 kontaktų CAN ryšio terminalo kištuką prie baterijos arba nuo jos, turėtumėte:

1. Nuimkite dulkių dangtelį nuo CAN ryšio prievado ant baterijos.

2. Įsitikinkite, kad kištukas yra orientuotas vertikaliai į CAN ryšio prievadą.

3. Pasukite gnybto tvirtinimo veržlę, kad atlaisvintumėte arba pritvirtintumėte kištuką.
   Draudžiama purtyti terminalo kištuką jį jungiant arba atjungiant.


Ryšys tarp baterijų
REGO Series 12.8V 104Ah Super Slim Solid State Lithium Battery palaiko ryšį tarp baterijų ir duomenų mainus per įtrauktus CAN ryšio prievadus, o tai dar labiau padidina baterijų sistemos efektyvumą ir saugumą.

Rekomenduojami priedai

Priedus, pažymėtus "*", galima įsigyti renogy.com.
Dviem baterijoms prijunkite viršutinės baterijos CAN ryšio prievadą (UP) prie apatinės baterijos CAN ryšio prievado (LINK) naudodami 7 kontaktų CAN ryšio kabelį (nepridedamas).
Laisvus CAN ryšio prievadus galima prijungti prie kitų Renogy maitinimo įrenginių, palaikančių CAN ryšį, pagal poreikį. Daugiau informacijos rasite skyriuje "Ryšys su Renogy maitinimo ir stebėjimo įrenginiais".

Ryšys su Renogy maitinimo ir stebėjimo įrenginiais
RENOGY REGO Series 12.8V 104Ah Super Slim Solid State Lithium Battery gali bendrauti su kitais Renogy maitinimo įrenginiais, palaikančiais CAN ryšį, ir stebėjimo įrenginiais per CAN (bendro ploto tinklą) magistralę, dar žinomą kaip RV-C, leidžiančią saugų veikimą, išmanų valdymą, nuotolinį stebėjimą ir programuojamus nustatymus.
Galite prijungti bateriją prie kitų Renogy įrenginių, palaikančių CAN ryšį, kad būtų galima realiuoju laiku keistis duomenimis tarp įrenginių per bet kurį iš CAN ryšio prievadų. Laidų prijungimui reikalingi 7 kontaktų CAN ryšio terminalo kištukai ir 7 kontaktų CAN ryšio terminalo kištuko adapterio kabeliai.
Išsami informacija apie laidų prijungimą skiriasi priklausomai nuo laidų schemų. Šiame naudotojo vadove išsamiai aprašomas įrenginių sujungimas dviem schemomis: magistraliniu tinklu ir grandinine grandine.
Jei jums reikia techninės pagalbos iš Renogy, susisiekite su mumis per renogy.com/contact-us/.

Magistralinis tinklas
Užtikrinkite, kad 120Ω galiniai rezistoriai būtų įdiegti abiejuose RV-C magistralės galuose, kad būtų sėkmingai bendraujama su Renogy įrenginiais, palaikančiais CAN ryšį. Jei RV naudotojo vadove nenurodyta, ar RV-C magistralėje yra įmontuotas 120Ω galinis rezistorius, paskambinkite RV gamintojui ir patvirtinkite.
Jei RV-C magistralėje nėra įmontuoto 120Ω galinio rezistoriaus, baterija netinkamai bendraus su kitais Renogy įrenginiais, palaikančiais CAN ryšį. Ryšio jungtims naudokite grandininę grandinę.
Prijunkite įrenginius prie baterijos pagal RV gamintojo pateiktą laidų schemą.
Pasirinkite tinkamus ryšio kabelius pagal savo konkrečius poreikius.

Rekomenduojami įrankiai ir priedai

Priedus, pažymėtus "*", galima įsigyti renogy.com.
7 kontaktų CAN ryšio terminalo kištukas į atvirą laido kabelį skirtas naudoti tik su baterija. Ryšio kabelių tipų, kurių reikia kitiems įrenginiams, ieškokite kitų įrenginių naudotojo vadove.
Atviro laido kabelis neturi viršyti 19,6 pėdų (6 m), o RV-C magistralė neturi viršyti 98,4 pėdų (30 m).
Pasirinkite tinkamus atviro laido kištukus, kurie yra suderinami su RV-C magistralėje naudojamomis atviro laido lizdais. Skirtingi RV gamintojai gali naudoti skirtingų tipų atviro laido lizdus, skirtus įrenginių ryšio jungtims. Jei nesate tikri dėl teisingo atviro laido kištuko pasirinkimo, pasikonsultuokite su RV gamintoju. Šiame vadove kaip pavyzdys naudojamas Mini-Clamp II kištukas (4 kontaktų).
Skirtingi atviro laido kištukai turi skirtingas kontaktų išdėstymo schemas. Užspauskite atviro laido kištukus ant atviro laido kabelių pagal teisingą kontaktų išdėstymo schemą. Jei nesate tikri dėl atviro laido kištuko kontaktų išdėstymo schemos, patikrinkite su RV gamintoju.

1. Įdiekite atviro laido kištukus ant atviro galo 7 kontaktų CAN ryšio terminalo kištuko į atvirą laido kabelį. Baltas CAN_H laidas eina į 2 kontaktą, mėlynas CAN_L laidas eina į 3 kontaktą, o geltonas GND laidas eina į 4 kontaktą. Palikite 1 kontaktą tuščią.
2. Su spustuvų replėmis suspauskite atviro laido kištukų užspaudimo sritis.
3. Raskite atviro laido atšaką (nepridedama) ant RV-C magistralės, kuri yra arčiausiai baterijos įdiegimo vietos. Atviro laido atšakos paprastai yra virš įėjimo durų, vonios kambaryje arba po lova RV.
4. Prijunkite atviro laido kištukus ant atviro laido kabelių ir kitų Renogy įrenginių, palaikančių CAN ryšį, prie atviro laido lizdų ant atviro laido atšakos.
5. Įkiškite 7 kontaktų CAN ryšio terminalo kištuką į bet kurį iš CAN ryšio prievadų (UP) ant baterijos.

Jei nepavyksta rasti atviro laido atšakų, kreipkitės pagalbos į RV gamintoją.
Skirtingus atviro laido atšakas ant RV-C magistralės naudoja skirtingi RV gamintojai. Šiame naudotojo vadove kaip pavyzdys pateikiama 4 lizdų atviro laido atšaka.

1. Įdiekite kabelius ant RV-C magistralės
2. Įdiekite kabelį ant baterijos

Grandininė grandinė
Grandininė grandinė taikoma RV, kurie nėra integruoti su RV-C magistralėmis.
Pasirinkite tinkamą adapterio kabelį pagal CAN ryšio prievado, specifinio įrenginiui, tipą. Pavyzdžiui:

• Baterija į Renogy kombainų dėžę: 7 kontaktų CAN ryšio kabelis
• Baterija į Renogy ONE Core: 7 kontaktų CAN ryšio terminalo kištukas į RJ45 prievado adapterio kabelį ir RJ45 Ethernet kabelį (CAT5 arba aukštesnės klasės)
• Baterija į REGO DC-DC baterijų įkroviklį: 7 kontaktų CAN ryšio terminalo kištukas į RJ45 prievado adapterio kabelį ir LP16 kištukas (7 kontaktų) į RJ45 ryšio kabelį

Šis skyrius pagrįstas 7 kontaktų CAN ryšio kabeliu.

Rekomenduojami priedai

Priedus, pažymėtus "*", galima įsigyti renogy.com.
Ryšio kabelis turi būti mažesnis nei 19,6 pėdų (6 m).
Pasirinkite tinkamus terminalo kištukus pagal specifinius CAN prievadus.
Ryšio kabelių ir kištukų kiekis skiriasi priklausomai nuo baterijos padėties grandinėje. Kai baterija yra pirmoje arba paskutinėje įrenginyje grandinėje, reikalingas vienas 7 kontaktų CAN ryšio terminalo kištukas ir vienas ryšio kabelis. Scenarijuose, kai baterija yra grandinės viduryje, reikia dviejų ryšio kabelių.

1. Prijunkite įrenginius nuosekliai su baterija per bet kurį iš CAN ryšio prievadų su ryšio kabeliu(-iais) (parduodami atskirai).
2. Įkiškite galinius kištukus (parduodami atskirai) į laisvus CAN ryšio prievadus ant pirmųjų ir paskutinių įrenginių.

Baterija yra pirma arba paskutinė grandinėje

Baterija yra grandinės viduryje

Kaip prijungti akumuliatorius nuosekliai arba lygiagrečiai

Apskaičiuokite akumuliatoriaus įtampą ir srovę nuosekliai ir lygiagrečiai jungiant
Kabeliai tarp kiekvieno prijungto akumuliatoriaus turi būti vienodo ilgio, kad visi akumuliatoriai galėtų vienodai veikti kartu. Lygiagrečiai arba nuosekliai galite prijungti iki 4 akumuliatorių.

Lygiagretus prijungimas
iki
iki

Sistemos įtampa	Sistemos srovė
12.8V	Individualių akumuliatorių srovių suma

Nuoseklusis prijungimas
iki

Sistemos įtampa	Sistemos srovė
Individualių akumuliatorių įtampų suma	104A

Ilgus gnybtų varžtus (M8 * 1,25 * 16 mm) reikėtų naudoti akumuliatoriaus adapterio kabeliams pritvirtinti. Rekomenduojamas sukimo momentas yra 70,8 in·lbs (8 N·m).

Nejunkite akumuliatorių su skirtingomis cheminėmis sudėtimis, nominaliomis talpomis, vardinėmis įtampomis, prekių ženklais ar modeliais lygiagrečiai arba nuosekliai. Tai gali sukelti galimą žalą akumuliatoriams ir prijungtiems įrenginiams, taip pat gali kelti pavojų saugai.

Venkite jungti akumuliatorius, kurie buvo įsigyti daugiau nei prieš pusę metų. Laikui bėgant akumuliatoriai gali susidėvėti ir jų veikimas gali sumažėti, o tai gali turėti įtakos jų gebėjimui patikimai tiekti energiją ir sukelti pavojų saugai.

Subalansuokite akumuliatorius prieš prijungdami
Prieš jungdami akumuliatorius nuosekliai arba lygiagrečiai, svarbu juos subalansuoti, kad sumažintumėte įtampos skirtumus ir optimizuotumėte jų veikimą. Atlikite šiuos tris veiksmus:

1. Įkraukite kiekvieną akumuliatorių atskirai iki galo naudodami tinkamą įkroviklį.

2. Naudokite voltmetrą, kad išmatuotumėte kiekvieno akumuliatoriaus įtampą. Geriausia, kad kiekvieno akumuliatoriaus įtampos skirtumas būtų mažesnis nei 0,1 V.

3. Prijunkite visus akumuliatorius lygiagrečiai ir leiskite jiems pabūti kartu 12–24 valandas prieš naudodami.


Rekomenduojama periodiškai iš naujo subalansuoti akumuliatoriaus įtampas kas šešis mėnesius, kai prijungiami keli akumuliatoriai kaip akumuliatorių sistema. Laikui bėgant tarp akumuliatorių gali atsirasti nedidelių įtampos skirtumų dėl tokių veiksnių kaip akumuliatoriaus cheminė sudėtis, talpa, temperatūra ir naudojimo būdai.

Nuoseklusis prijungimas prieš lygiagretųjį prijungimą
Lygiagretus prijungimas

2P	Akumuliatorių sistema	12V (12.8V) 208Ah
	Energija	2662Wh
16P (Maks.)	Akumuliatorių sistema	12V (12.8V) 1664Ah
	Energija	21296Wh

Nuoseklusis prijungimas

2S	Akumuliatorių sistema	24V (25.6V) 104Ah
	Energija	2662Wh
4S (Maks.)	Akumuliatorių sistema	48V (51.2V) 104Ah
	Energija	5324Wh

Lygiagretus ir nuoseklusis prijungimas

2P2S	Akumuliatorių sistema	24V (25.6V) 208Ah
	Energija	5324Wh
2P4S	Akumuliatorių sistema	48V (51.2V) 208Ah
	Energija	10648Wh
4P2S	Akumuliatorių sistema	24V (25.6V) 416Ah
	Energija	10648Wh
4P4S (Maks.)	Akumuliatorių sistema	48V (51.2V) 416Ah
	Energija	21296Wh

Akumuliatoriaus elemento balansavimas
Akumuliatoriuje naudojama aplinkkelio grandinė, skirta palaikyti kiekvienos akumuliatoriaus elemento grupės pusiausvyrą. Kiekviena akumuliatoriaus elemento grupė yra prijungta lygiagrečiai su aplinkkelio rezistoriumi ir jungikliu. Įkrovimo proceso metu, jei aukščiausios įtampos akumuliatoriaus elemento grupė pasiekia nustatytą balansavimo pradinę įtampą, o įtampos skirtumas tarp aukščiausios įtampos ir žemiausios įtampos akumuliatoriaus elemento grupės viršija nustatytą įtampos skirtumą, jungiklis, prijungtas prie aukščiausios įtampos akumuliatoriaus elemento grupės, bus uždarytas, kad šuntuotų įkrovimo srovę aplink aukščiausios įtampos akumuliatoriaus elemento grupę per aplinkkelio rezistorių, kol įtampos skirtumas sumažės žemiau nustatytos vertės. Siekiant išvengti per didelių energijos nuostolių, akumuliatoriaus elementų balansavimas atliekamas tik įkrovimo proceso metu.

Stebėjimas

Priklausomai nuo konkrečios programos, akumuliatorius gali užmegzti trumpojo arba ilgojo nuotolio ryšio jungtis su stebėjimo įrenginiais. Šie stebėjimo įrenginiai palengvina stebėjimą realiuoju laiku, programavimą ir pilną sistemos valdymą, siūlydami visapusišką valdymą ir didesnį lankstumą.
Galite stebėti akumuliatoriaus veikimą vienu arba abiem šiais būdais:
DC Home programėlė (nemokama) Renogy ONE Core (parduodamas atskirai).
Įsitikinkite, kad telefone įjungtas „Bluetooth“.
DC Home programėlės versija galėjo būti atnaujinta. Vartotojo vadovo iliustracijos skirtos tik informaciniams tikslams. Vadovaukitės instrukcijomis, atsižvelgdami į dabartinę programėlės versiją.
Norėdami užtikrinti optimalų sistemos veikimą, laikykite telefoną ne didesniu nei 10 pėdų (3 m) atstumu nuo akumuliatoriaus.

Norėdami užtikrinti optimalų įrenginio suderinamumą, atsisiųskite naujausią DC Home programėlę ir prisijunkite prie jos.

Trumpojo nuotolio stebėjimas per DC Home programėlę
Susiekite akumuliatorių su DC Home programėle. Stebėkite akumuliatoriaus parametrus per programėlę.

Belaidis ilgojo nuotolio stebėjimas
Jei reikalingas ilgojo nuotolio ryšys ir programavimas, prijunkite akumuliatorių prie Renogy ONE Core (parduodamas atskirai) per „Bluetooth“, o tada susiekite Renogy ONE Core su DC Home programėle.

Rekomenduojami komponentai

Komponentus, pažymėtus „*“, galima įsigyti renogy.com.
Prieš prijungdami įsitikinkite, kad Renogy ONE Core yra įjungtas.
Renogy ONE Core instrukcijas rasite Renogy ONE Core vartotojo vadove.
Įsitikinkite, kad akumuliatorius nesusisiekia su jokiu kitu įrenginiu.

1. Prijunkite akumuliatorių prie Renogy ONE Core per telefono „Bluetooth“.
2. Susiekite Renogy ONE Core su DC Home programėle per „Wi-Fi“ arba nuskaitydami QR kodą Renogy ONE Core. Renogy ONE Core eikite į „System > Settings > Pair with App“, kad gautumėte QR kodą.

Laidinis ilgojo nuotolio stebėjimas (pagrindinis tinklas)
Jei reikalingas ilgojo nuotolio ryšys ir programavimas, prijunkite akumuliatorių prie Renogy ONE Core laidais, o tada susiekite Renogy ONE Core su DC Home programėle.

Rekomenduojami komponentai ir priedai

Komponentus, pažymėtus „*“, galima įsigyti renogy.com.
Prieš prijungdami įsitikinkite, kad Renogy ONE Core yra įjungtas.
Renogy ONE Core instrukcijas rasite Renogy ONE Core vartotojo vadove.
Įsitikinkite, kad akumuliatorius nesusisiekia su jokiu kitu įrenginiu.
Pasirinkite tinkamą ryšio laidą (parduodamas atskirai), atsižvelgdami į atstumą tarp įrenginių. Ryšio laidas turi būti trumpesnis nei 19,6 pėdų (6 m).
Skirtingiems „Common Drop Tap“ naudojami skirtingi gnybtų bloko kištukai ir skirtingos išvadų schemos. Jei nesate tikri dėl gnybtų bloko kištuko išvadų schemos, susisiekite su RV gamintoju.

1. Pakeiskite nutrauktą atšakos čiaupą bet kuriame RV-C magistralės gale į „Common Drop Tap“ (nepridedamas). Pritvirtinkite atšakos kabelio (nepridedamas) plikus laidus prie „Common Drop Tap“ gnybtų bloko kištuko, vadovaudamiesi gnybtų bloko kištuko išvadų schema. Prijunkite atšakos kabelį prie Renogy ONE Core RJ45 prievado.
2. Stebėkite ir programuokite visą sistemą Renogy ONE Core arba DC Home programėlėje.

Laidinis ilgojo nuotolio stebėjimas (nuoseklusis tinklas)
Jei reikalingas ilgojo nuotolio ryšys ir programavimas, prijunkite akumuliatorių prie Renogy ONE Core laidais, o Renogy ONE Core prie DC Home programėlės per „Wi-Fi“.

Rekomenduojami komponentai ir priedai

Komponentus ir priedus, pažymėtus „*“, galima įsigyti renogy.com.
Prieš prijungdami įsitikinkite, kad Renogy ONE Core yra įjungtas.
Renogy ONE Core instrukcijas rasite Renogy ONE Core vartotojo vadove.
Įsitikinkite, kad akumuliatorius nesusisiekia su jokiu kitu įrenginiu.
Pasirinkite tinkamą ryšio laidą (parduodamas atskirai), atsižvelgdami į atstumą tarp įrenginių. Ryšio laidas turi būti trumpesnis nei 19,6 pėdų (6 m).

1. Išimkite terminatoriaus kištuką iš Renogy įrenginio bet kuriame nuoseklaus sujungimo grandinės gale.
2. Prijunkite Renogy ONE Core prie laisvo CAN ryšio prievado Renogy įrenginyje naudodami ryšio adapterio kabelį (parduodamas atskirai) ir RJ45 eterneto kabelį.
3. Susiekite Renogy ONE Core su DC Home programėle. Stebėkite ir programuokite visą sistemą Renogy ONE Core arba DC Home programėlėje.

Įkrovimo / iškrovimo parametrų nustatymai

Rekomenduojama vieną 12,8 V 104 Ah akumuliatorių įkrauti 50 A srove, o didžiausia leistina įkrovimo srovė yra 100 A. Vienam akumuliatoriui rekomenduojame naudoti 12 V įkrovimo valdiklius, kurių vardinė srovė yra bent 50 A. Siekiant didesnio saugumo ir lankstumo, idealus pasirinkimas yra 12 V 100 A įkrovimo valdiklis arba akumuliatoriaus įkroviklis. Scenarijams, kuriuose yra keli nuosekliai arba lygiagrečiai sujungti akumuliatoriai, atsižvelkite į bendrą įtampą ir talpą.

Įkrovimas (įkrovimo valdikliui ir akumuliatoriaus įkrovikliui)

Boost Voltage	14,4 V	Overvoltage Disconnect	15,0 V
Bulk/Absorption Voltage	14,4 V / Išjungtas	Overvoltage Reconnect	14,2 V
Boost Return Voltage	13,2 V

Iškrovimas (inverteriui)

Low Voltage Reconnect	12,6 V	Undervoltage Warning	12,0 V
Undervoltage Shutdown	10,0 V

Lentelėje pateikti parametrai taikomi 12 V (12,8 V) akumuliatorių paketams. 24 V (25,6 V) paketams padauginkite vertes iš 2, o 48 V (51,2 V) paketams padauginkite iš 4.

Akumuliatoriaus įkrovimo ir iškrovimo logika

Akumuliatorius gali būti gautas su daliniu įkrovos lygiu (SOC), priklausomai nuo laiko, praėjusio nuo pagaminimo ir išsiuntimo. Prieš pradedant naudoti akumuliatorių, būtina jį visiškai įkrauti. Jei akumuliatorius išsijungia dėl žemo SOC, nedelsdami atjunkite jį nuo apkrovų ir įkraukite, kad išvengtumėte nepataisomos žalos. Laikykitės šiame vartotojo vadove pateiktų instrukcijų dėl tinkamo įkrovimo ir naudojimo, kad užtikrintumėte optimalų akumuliatoriaus veikimą ir ilgaamžiškumą.

Įkrovimo logika
Standartinis akumuliatoriaus įkrovimo procesas apima įkrovimą pastovia 50 A srove, kol akumuliatoriaus įtampa pasiekia 14,4 V, o po to – įkrovimą pastovia 14,4 V įtampa, mažinant įkrovimo srovę. Įkrovimo procesas laikomas baigtu, kai įkrovimo srovė yra mažesnė nei 5 A (dar vadinama galine srove).
Standartinis įkrovimo procesas paprastai trunka 2,5 valandos, o akumuliatoriaus temperatūra turi būti nuo 32 °F iki 131 °F (0 °C ir 55 °C), kad būtų užtikrintas saugus įkrovimas. Palikus akumuliatorių plūduriuoti, bus toliau subalansuojamos akumuliatoriaus celės nepažeidžiant akumuliatoriaus.

Ličio akumuliatoriai yra suderinami su įvairiais įkrovimo būdais, įskaitant MPPT įkrovimo valdiklį, kintamosios srovės įkroviklį ir nuolatinės srovės įkroviklį. Svarbiausias šių įkroviklių parametrų nustatymas yra įkrovimo įtampos, boost įtampos arba pagrindinės įtampos nustatymas ties 14,4 V (±0,2 V).

Neperkraukite ir per daug neiškraukite akumuliatoriaus.

Neiškraukite akumuliatoriaus aukštoje temperatūroje, viršijančioje 140 °F (60 °C).

Įkraukite akumuliatorių tik su akumuliatoriaus įkrovikliu arba įkrovimo valdikliu, kuris yra suderinamas su ličio geležies fosfato akumuliatoriais.

Neviršykite didžiausios nuolatinės akumuliatoriaus įkrovimo srovės (100 A).

Iškrovimo logika
Standartinio iškrovimo metu akumuliatorius iškraunamas pastovia 100 A srove, kol įtampa nukrenta iki 10 V. Siekiant užtikrinti saugų iškrovimą, akumuliatoriaus temperatūra turi būti nuo -4 °F (-20 °C) iki 143,6 °F (62 °C).
Siekiant užtikrinti saugų ir optimalų akumuliatoriaus naudojimą, rekomenduojama sujungti akumuliatorių su iškrovimo įrenginiu, kuris turi žemos įtampos atjungimo (LVD) funkciją.

Nejunkite didelių apkrovų prie akumuliatoriaus, kai jis beveik išsikrovęs.

Neviršykite didžiausios nuolatinės akumuliatoriaus iškrovimo srovės (200 A).

Kaip įvertinti akumuliatoriaus SOC?

Toliau pateiktos SOC vertės yra apskaičiuotos remiantis ramybės įtampa (atviros grandinės įtampa ramybės būsenoje), kai akumuliatorius yra ramybės būsenoje 30 minučių, ne įkrovimo ar iškrovimo būsenoje.

SOC	Atviros grandinės įtampa	SOC	Atviros grandinės įtampa
100%	13.6V	30%	12.9V
99%	13.4V	20%	12.8V
90%	13.2V	14%	12.7V
70%	13.1V	9%	12.6V
40%	13.0V	0%	10.0V

Aukščiau pateikta lentelė yra tik informacinio pobūdžio, nes skirtingų akumuliatorių įtampa gali šiek tiek skirtis.

Akumuliatoriaus valdymo sistema

Ši išmani akumuliatoriaus valdymo sistema turi daugiau nei 60 gedimų signalų ir apsaugų, kad visiškai apsaugotų jūsų akumuliatoriaus saugumą. Toliau pateikiame keletą dažniausiai pasitaikančių gedimų ir apsaugų, skirtų informacijai.

Akumuliatoriaus veikimo būsena		Būklė (tik informacijai)
Akumuliatoriaus elemento viršįtampis	Apsauga	Suveikimas	Akumuliatoriaus elemento įtampa ≥ 3.65V
		Atkūrimas	Akumuliatoriaus elemento įtampa ≤ 3.45V
Akumuliatoriaus elemento žemos įtampos	Apsauga	Suveikimas	Akumuliatoriaus elemento įtampa ≤ 2.7V (> 0°C) Akumuliatoriaus elemento įtampa ≤ 2.2V (≤ 0°C)
		Atkūrimas	Akumuliatoriaus elemento įtampa ≥ 3.1V (> 0°C) Akumuliatoriaus elemento įtampa ≥ 3.0V (≤ 0°C)
Nuolatinis elemento žemos įtampos gedimas	Apsauga	Suveikimas	Akumuliatoriaus elemento įtampa ≤ 1.5V
Aukšta įkrovimo temperatūra	Apsauga	Suveikimas	Akumuliatoriaus temperatūra ≥ 131°F (55°C)
		Atkūrimas	Akumuliatoriaus temperatūra ≤ 122°F (50°C)
Aukšta iškrovimo temperatūra	Apsauga	Suveikimas	Akumuliatoriaus temperatūra ≥ 143.6°F (62°C)
		Atkūrimas	Akumuliatoriaus temperatūra ≤ 122°F (50°C)
Nominali žema įkrovimo temperatūra	Apsauga	Suveikimas	Akumuliatoriaus temperatūra ≤ 32°F (0°C) Leidžiamas įkrovimas 0.1C srove.
		Atkūrimas	Akumuliatoriaus temperatūra ≥ 37°F (3°C)
Žema mažos srovės įkrovimo temperatūra	Apsauga	Suveikimas	Akumuliatoriaus temperatūra < 14°F (-10°C)
		Atkūrimas	Akumuliatoriaus temperatūra > 19.4°F (-7°C)
Žema iškrovimo temperatūra	Apsauga	Suveikimas	Akumuliatoriaus temperatūra ≤ -4°F (-20°C)
		Atkūrimas	Akumuliatoriaus temperatūra ≥ 1.4°F (-17°C)
Per didelė įkrovimo srovė	Pirminė apsauga	Suveikimas	Įkrovimo srovė ≥ 115A (15s)
		Atkūrimas	Iškrovimo srovė ≥ 0.5A arba Atsistato automatiškai po 60s
	Antrinė apsauga	Suveikimas	Įkrovimo srovė ≥ 118A (5s)
		Atkūrimas	Iškrovimo srovė ≥ 0.5A arba Atsistato automatiškai po 60s
	Ypatinga apsauga	Suveikimas	Įkrovimo srovė ≥ 200A (300ms)
		Atkūrimas	Iškrovimo srovė ≥ 0.5A arba Atsistato automatiškai po 60s Įkrovimas užrakinamas, kai ypatinga apsauga suveikia tris kartus.
Per didelė iškrovimo srovė	Pirminė apsauga	Suveikimas	Iškrovimo srovė ≥ 215A (60s)
		Atkūrimas	Įkrovimo srovė ≥ 0.5A arba Atsistato automatiškai po 60s
	Antrinė apsauga	Suveikimas	Iškrovimo srovė ≥ 260A (30s)
		Atkūrimas	Įkrovimo srovė ≥ 0.5A arba Atsistato automatiškai po 60s
	Ypatinga apsauga	Suveikimas	Iškrovimo srovė ≥ 300A (200ms)
		Atkūrimas	Įkrovimo srovė ≥ 0.5A arba Atsistato automatiškai po 10s Iškrovimas užrakinamas, kai ypatinga apsauga suveikia tris kartus.
Trumpasis jungimas	Apsauga	Suveikimas	Iškrovimo srovė ≥ 1000A Iškrovimas išjungiamas 10 s, kai suveikia trumpojo jungimo apsauga. Jei trumpojo jungimo apsauga suveikia trečią kartą iš eilės, iškrovimas užrakinamas.
		Atkūrimas	Įkrovimo srovė ≥ 0.5A ir iškrovimas atrakinamas.

Trikčių šalinimas

Problema	Galimos priežastys	Sprendimas
Nepavyksta įjungti akumuliatoriaus įkrovimo / iškrovimo srove, didesne nei 1A Akumuliatorius įjungiamas esant atviros grandinės įtampai, mažesnei nei 10 V	Smarkus akumuliatoriaus per didelis išsikrovimas dėl savaiminio išsikrovimo arba parazitinių apkrovų	Atgaivinkite akumuliatorių akumuliatoriaus įkrovikliu arba įkrovimo valdikliu, kuriame yra ličio akumuliatoriaus įjungimo arba priverstinio įkrovimo funkcija.
Akumuliatorius išsijungia dėl apsaugos nuo žemos įtampos.	Akumuliatoriaus įtampa nukrenta žemiau nustatytos ribos	Atjunkite akumuliatorių nuo apkrovų ir kuo greičiau įkraukite akumuliatorių srove, didesne nei 1A.
Akumuliatorius nutraukia įkrovimo srovę dėl apsaugos nuo viršįtampio	Įkrovimo metu akumuliatoriaus įtampa viršija nustatytą ribą.	Atjunkite akumuliatorių nuo įkrovimo šaltinio. Sumažinkite įkrovimo įtampą 0.2V iki 0.4V 6 valandoms. Bandykite vėl visiškai įkrauti akumuliatorių nustatę teisingą įtampą. Jei problema išlieka naudojant su ličio geležies fosfatu suderinamą įkrovimo šaltinį ir nustatę teisingą įtampą, pakartokite aukščiau nurodytus veiksmus.
Akumuliatoriaus temperatūra per aukšta / žema veikimo metu ir suveikia aukštos / žemos temperatūros apsauga	Akumuliatoriaus temperatūra viršija nustatytą ribą.	Atjunkite akumuliatorių nuo įkrovimo šaltinio arba apkrovų. Atvėsinkite / pašildykite akumuliatorių. Akumuliatorius automatiškai atsistato po aukštos / žemos temperatūros apsaugos ir toliau veikia.
Suveikia trumpojo jungimo apsauga	Akumuliatoriuje įvyksta trumpasis jungimas.	Kuo greičiau pašalinkite trumpąjį jungimą Įkraukite akumuliatorių srove, didesne nei 1A.
Įkrovimo / iškrovimo per didelės srovės apsauga suveikia dėl per didelės srovės, einančios per akumuliatorių.	Įkrovimo arba iškrovimo metu per akumuliatorių teka per didelė srovė.	Kuo greičiau atjunkite akumuliatorių nuo įkrovimo šaltinio arba apkrovų.

Norėdami gauti daugiau pagalbos, susisiekite su „ Renogy“ techninės pagalbos tarnyba adresu https://www.renogy. com/contact-us.

Specifikacijos

Bendra informacija

Akumuliatoriaus elemento tipas	Ličio geležies fosfatas
Nominali talpa (0.5C, 25°C)	104Ah
Nominali įtampa	12.8V
Įtampos diapazonas	Nuo 10V iki 14.8V
Ciklų skaičius (0.5C, 25°C)	6000 ciklų (80% DOD)
Matmenys	22.8 x 11.4 x 2.4 colio / 579 x 290 x 61 mm
Svoris	28.22 svarų / 12.8 kg
Jungimo būdas	4S4P
Terminalo varžto dydis	Terminalo varžtas: M8 x 1.25 x 12 mm Ilgas terminalo varžtas: M8 x 1.25 x 16 mm
Rekomenduojamas terminalo sukimo momentas	70.8 in-lb / 8 N·m
Apsaugos klasė	IP67
Sertifikatas	MSDS, UN38.3, FCC, CE, PSE, RoHS, RCM, IC ir UKCA

Veikimo parametrai

Įkrovimo įtampa	14.4V
Maksimali nuolatinė įkrovimo srovė	100A
Maksimali nuolatinė iškrovimo srovė	200A
Didžiausia iškrovimo srovė	290A@30S
Įkrovimo temperatūros diapazonas	14°F iki 131°F / -10°C iki 55°C (14°F iki 32°F / -10°C iki 0°C, 0.1C)
Iškrovimo temperatūros diapazonas	-4°F iki 140°F / -20°C iki 60°C
Laikymo temperatūros diapazonas	-4°F iki 140°F / -20°C iki 60°C
Santykinė veikimo drėgmė	Nuo 5% iki 95%

Priežiūra ir laikymas

Patikrinimas
Reguliariai atlikite patikrinimus pagal toliau nurodytus veiksmus:

• Apžiūrėkite akumuliatoriaus išvaizdą. Akumuliatoriaus korpusas ir gnybtai turi būti švarūs, sausi ir be korozijos.
• Patikrinkite akumuliatoriaus laidus ir jungtis. Pakeiskite visus pažeistus laidus ir priveržkite atsilaisvinusias jungtis.

Kai kuriais naudojimo atvejais aplink gnybtus gali atsirasti korozija. Dėl korozijos gali padidėti varža ir pablogėti kontaktas. Rekomenduojama reguliariai tepti izoliacinį tepalą ant kiekvieno gnybto. Izoliacinis tepalas gali sudaryti drėgmei atsparų sandariklį ir apsaugoti gnybtus nuo korozijos.

Valymas
Reguliariai valykite akumuliatorių pagal toliau nurodytus veiksmus:

• Atjunkite akumuliatorių nuo sistemos.
• Pašalinkite lapus ir šiukšles nuo akumuliatoriaus.
• Nuvalykite akumuliatorių minkštu, nepūkuotu skudurėliu. Jei akumuliatorius labai nešvarus, skudurėlį galima sudrėkinti vandeniu arba švelniu muiluotu vandeniu.
• Išdžiovinkite akumuliatorių minkštu, nepūkuotu skudurėliu.
• Laikykite plotą aplink akumuliatorių švarų.
• Vėl prijunkite akumuliatorių prie sistemos.

Įtampos patikrinimas
Periodiškai tikrinkite akumuliatoriaus įtampą, kad įvertintumėte akumuliatoriaus būklę. Jei akumuliatoriaus nepavyksta įjungti naudojant didesnę nei 1 A įkrovimo / iškrovimo srovę arba akumuliatorius įjungiamas esant atviros grandinės įtampai, mažesnei nei 10 V, akumuliatorius galėjo būti labai iškrautas dėl savaiminio išsikrovimo arba parazitinės apkrovos. Nenaudokite akumuliatoriaus, kol nebus pašalintas gedimas ir akumuliatoriaus nebus galima įkrauti.

Laikymas
Laikykitės toliau nurodytų veiksmų, kad akumuliatorius po laikymo būtų geros būklės:

• Įkraukite akumuliatorių iki 30–50 % SOC.
• Atjunkite akumuliatorių nuo sistemos.
• Laikykite akumuliatorių gerai vėdinamoje, sausoje, švarioje vietoje, kurios temperatūra yra nuo -4 °F (-20 °C) iki 140 °F (60 °C).
• Saugokite, kad akumuliatorius nebūtų veikiamas tiesioginių saulės spindulių, drėgmės ar kritulių.
• Atsargiai elkitės su akumuliatoriumi, kad išvengtumėte aštrių smūgių ar didelio slėgio akumuliatoriaus korpusui.
• Įkraukite akumuliatorių bent kartą per 3–6 mėnesius, kad jis neperkrautų.
• Visiškai įkraukite akumuliatorių, kai jis išimamas iš sandėlio.

Laikykitės pirmiau nurodytų veiksmų, kad laikytumėte akumuliatorių. Priešingu atveju garantija negalios.

Svarbios saugos instrukcijos

RENOGY neprisiima jokios atsakomybės už bet kokią žalą, atsiradusią dėl:

• Force majeure, įskaitant gaisrą, taifūną, potvynį, žemės drebėjimą, karą ir terorizmą.
• Tyčinio ar atsitiktinio netinkamo naudojimo, piktnaudžiavimo, nepriežiūros ar netinkamos priežiūros ir naudojimo neįprastomis sąlygomis.
• Netinkamo įrengimo, netinkamo naudojimo ir periferinio įrenginio gedimo.
• Užteršimo pavojingomis medžiagomis ar spinduliuote.
• Produkto pakeitimų be aiškaus raštiško gamintojo sutikimo.

Bendra informacija

• Montavimo ir naudojimo metu dėvėkite tinkamas apsaugos priemones ir naudokite izoliuotus įrankius. Nedėvėkite papuošalų ar kitų metalinių daiktų dirbdami su akumuliatoriumi arba šalia jo.
• Laikykite akumuliatorių vaikams nepasiekiamoje vietoje.
• Neišmeskite akumuliatoriaus kaip buitinių atliekų. Laikykitės vietinių, valstijos ir federalinių įstatymų ir nuostatų ir naudokite perdirbimo kanalus, kaip reikalaujama.
• Gaisro atveju gesinkite gaisrą FM-200 arba CO2 gesintuvu.
• Saugokite, kad akumuliatorius nebūtų veikiamas degių ar stiprių cheminių medžiagų ar garų.
• Reguliariai valykite akumuliatorių.
• Rekomenduojama, kad visi laidai neviršytų 10 metrų, nes dėl per ilgų laidų sumažėja įtampa.
• Greitojoje instrukcijoje nurodytos laidų specifikacijos atitinka kritinį, mažesnį nei 3 % įtampos kritimą ir gali neatsižvelgti į visas konfigūracijas.
• Saugokite, kad akumuliatorius nebūtų veikiamas stiprių elektrostatinių laukų, stiprių magnetinių laukų ar spinduliuotės.

Akumuliatoriaus sauga

• Saugokite akumuliatorių nuo vandens, šilumos šaltinių, kibirkščių ir pavojingų cheminių medžiagų.
• Nepradurkite, nemeskite, netraiškykite, nedeginkite, nepradurkite, nepurtykite, nemuškite ir neužlipkite ant akumuliatoriaus.
• Neatidarykite, neišardykite, neremontuokite, nemėginkite keisti akumuliatoriaus.
• Nelieskite jokių gnybtų ar jungčių.
• Prieš dirbdami su akumuliatoriumi, įsitikinkite, kad bet kuris akumuliatoriaus įkroviklis arba įkrovos valdiklis buvo atjungtas.
• Nejunkite ir neatjunkite gnybtų nuo akumuliatoriaus, pirmiausia neatjungę apkrovų.
• Nedėkite įrankių ant akumuliatoriaus.
• Naudokite tinkamą tvarkymo įrangą saugiam akumuliatoriaus transportavimui.
• Nekiškite pašalinių daiktų į teigiamus ir neigiamus akumuliatoriaus gnybtus.

RENOGY palaikymas

Norėdami aptarti netikslumus ar praleidimus šiame greitosios pradžios vadove arba naudotojo vadove, apsilankykite arba susisiekite su mumis:

contentservice@renogy.com
Klausimyno tyrimas

Norėdami ištirti daugiau saulės sistemų galimybių, apsilankykite RENOGY mokymo centre:
renogy.com/learning-center

Jei turite techninių klausimų apie savo produktą JAV, susisiekite su RENOGY techninės pagalbos komanda:
1(909)2877111
renogy.com/contact-us

Jei jums reikia techninės pagalbos už JAV ribų, apsilankykite vietinėje svetainėje toliau:
Kanada ca.renogy.com
Kinija www.renogy.cn
Australija au.renogy.com
Japonija jp.renogy.com
Kita Europa eu.renogy.com
Vokietija de.renogy.com
Jungtinė Karalystė uk.renogy.com

Prisijunkite prie mūsų „Facebook“ bendruomenės šiandien. Nuskaitykite QR kodą, kad susisiektumėte su bendraminčiais ir RENOGY inžinieriais. Jūs gausite:

• Prioritetinė prieiga prie naujausių mūsų pristatymų ir specialių renginių
• Ekspertų klausimų ir atsakymų sesijos su mūsų inžinieriais
• Begalės saulės energijos projektų idėjų ir šaltinių

RENOGY suteikta galia

RENOGY siekia suteikti žmonėms visame pasaulyje galios per švietimą ir „pasidaryk pats“ atsinaujinančios energijos sprendimų platinimą.
Mes siekiame būti varomąja jėga siekiant tvaraus gyvenimo ir energetinės nepriklausomybės.
Palaikydami šias pastangas, mūsų saulės energijos produktų asortimentas leidžia sumažinti anglies pėdsaką, sumažinant energijos poreikį.

Gyvenkite tvariai su Renogy

Ar žinojote? Per mėnesį 1 kW saulės energijos sistema...

Išsaugokite 170 svarų anglies, kad nebūtų sudeginta

Išsaugokite 300 svarų CO2, kad nepatektų į atmosferą

Išsaugokite 105 galonus vandens nuo suvartojimo

Renogy Power PLUS

„Renogy Power Plus“ leidžia jums nuolat sekti būsimas saulės energijos naujoves, dalytis savo patirtimi saulės energijos kelionėje ir susisiekti su bendraminčiais, kurie keičia pasaulį „Renogy Power Plus“ bendruomenėje.

@Renogy Solar

@renogyofficial

@Renogy

Nuorodos

• Renogy US Official | Patikimi energijos sprendimai
• Susisiekite su mumis | Renogy saulės baterijos ir pilni saulės energijos rinkiniai
• Susisiekite su mumis | Renogy saulės baterijos ir pilni saulės energijos rinkiniai
• Renogy US Official | Patikimi energijos sprendimai
• App Store – Apple
• Google Play
• https://store-fhnch.mybigcommerce.com/content/RSHGWSN-W02W-G1-US/UM_Renogy%20ONE%20Core_A0.pdf
• Renogy mokymosi centras
• Susisiekite su mumis | Renogy saulės baterijos ir pilni saulės energijos rinkiniai
• Renogy CA Official | Patikimi energijos sprendimai
• RENOGY如果新能源 | 让每个人拥有独立清洁的能源
• Renogy AU Official | Patikimi energijos sprendimai
• Renogy JP 公式サイト| 信頼のエネルギーソリューション
• Renogy EU Official | Patikimi energijos sprendimai
• Renogy DE Official | Patikimi energijos sprendimai
• Renogy UK Official | Patikimi energijos sprendimai

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti RENOGY REGO serijos RBT12104LFP-SSL-BT-G1 vadovas

Prieinamos kalbos
