Priročnik za serijo RENOGY REGO, RBT12104LFP-SSL-BT-G1

Preden začnete

Uporabniški priročnik vsebuje pomembna navodila za uporabo in vzdrževanje litijeve baterije RENOGY REGO Series 12,8 V 104 Ah Super Slim Solid State (v nadaljevanju baterija). Pred uporabo natančno preberite uporabniški priročnik in ga shranite za prihodnjo uporabo. Neupoštevanje navodil ali previdnostnih ukrepov v uporabniškem priročniku lahko povzroči električni udar, resne poškodbe ali smrt ali pa poškoduje baterijo, zaradi česar je lahko neuporabna.

• Renogy zagotavlja natančnost, zadostnost in uporabnost informacij v uporabniškem priročniku v času tiskanja zaradi nenehnih izboljšav izdelkov, ki se lahko pojavijo.
• Renogy ne prevzema nobene odgovornosti ali obveznosti za osebne in premoženjske izgube, neposredne ali posredne, ki so posledica tega, da uporabnik izdelka ne namesti in uporablja v skladu z uporabniškim priročnikom.
• Renogy ni odgovoren za kakršno koli okvaro, škodo ali poškodbo, ki je posledica poskusov popravil s strani nekvalificiranega osebja, nepravilne namestitve ali neustrezne uporabe.
• Ilustracije v uporabniškem priročniku so samo za namene prikaza. Podrobnosti se lahko nekoliko razlikujejo glede na revizijo izdelka in tržno regijo.
• Renogy si pridržuje pravico do spremembe informacij v uporabniškem priročniku brez predhodnega obvestila.

Uporabljeni simboli

V uporabniškem priročniku so za poudarjanje pomembnih informacij uporabljeni naslednji simboli.

Označuje potencialno nevarno stanje, ki bi lahko povzročilo telesne poškodbe ali smrt.

Označuje kritičen postopek za varno in pravilno namestitev in uporabo.
OPOMBA: Označuje pomemben korak ali nasvet za optimalno delovanje.

Uvod

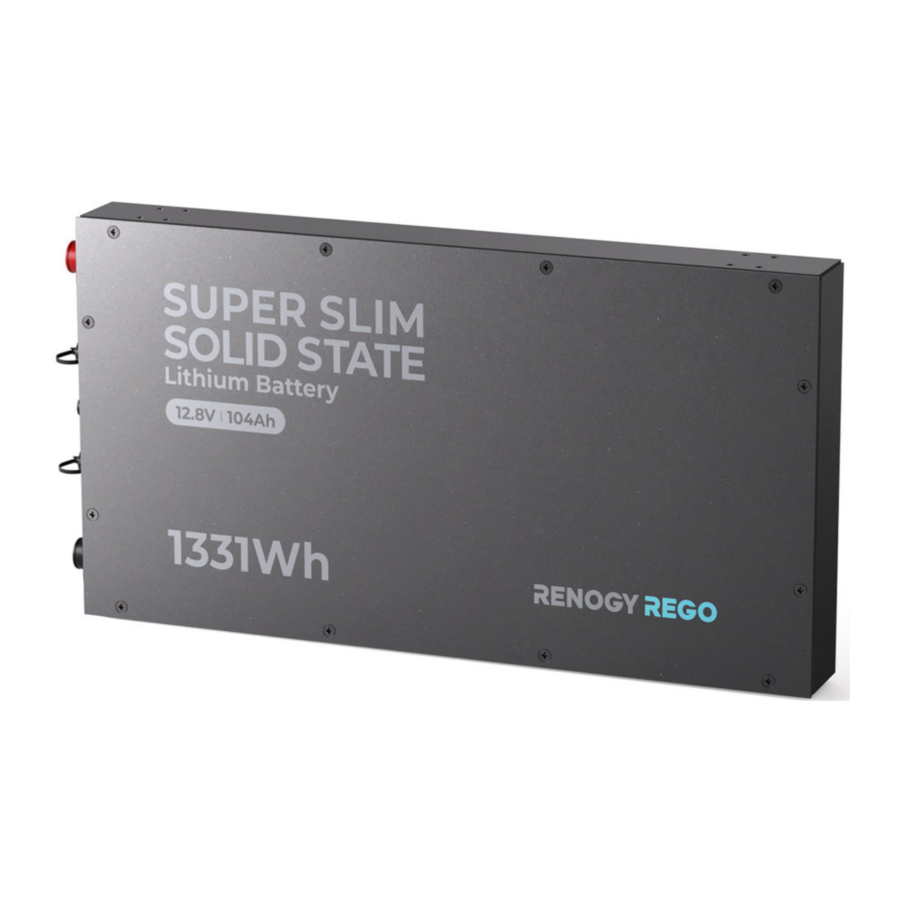

Litijeva baterija RENOGY REGO Series 12,8 V 104 Ah Super Slim Solid State ima lastniško ohišje baterije v manjši velikosti za vašo uporabo v avtodomu.
Baterija, ki tehta le polovico svinčeno-kislinskih različic, se lahko varno izprazni do 100 % globine praznjenja (DOD) in zagotavlja dvakrat več energije. Baterija, izdelana z baterijskimi celicami avtomobilskega razreda, ima najvišje varnostne standarde in podaljšano življenjsko dobo 6000 ciklov. Poleg tega pametni sistem za upravljanje baterije (BMS) zagotavlja celovito zaščito baterije.

Ključne lastnosti

• Neprimerljiva zmogljivost
  Ima večjo gostoto energije, globljo zmožnost praznjenja, večjo učinkovitost povratnega toka in hitrejše polnjenje v manjši velikosti (debeline 61 mm) kot primerljivi izdelki na trgu.
• Brezkompromisna kakovost
  Zagotavlja izjemno življenjsko dobo do 6000 ciklov (80 % DOD, 0,5 C), neprekinjen polnilni tok 100 A, neprekinjen praznilni tok 200 A in širok razpon delovnih temperatur z baterijskimi celicami avtomobilskega razreda.
• Zanesljivi zaščitni mehanizmi
  Zasnovan s trdno notranjo strukturo za uporabo v avtodomih in vključuje več kot 60 zaščit in alarmov prek pametnega sistema za upravljanje baterije.
• Spremljanje v realnem času prek aplikacije DC Home
  Prek aplikacije DC Home lahko kadar koli preprosto pridobite informacije o bateriji.
• Aktivna varnostna zaščita z varovalko za samokontroliranje
  Za razliko od običajnih pasivnih varovalk lahko varovalka za samokontroliranje učinkovito prepreči prevelike tokove in napetostne napake baterije.
• Najboljša kapaciteta v razredu in enostavna razširitev
  Baterija zagotavlja največjo kapaciteto več kot 104 Ah za dolgotrajnejšo uporabo. Podpira do 16 baterij v 4 serijskih in 4 vzporednih sistemskih povezavah, kar zagotavlja največ 48 V (51,2 V) 416 Ah z 21,296 kWh.
• Zagotovljena varnost sistema
  Vključene poltrdne baterijske celice imajo manj organskih topil v elektrolitih kot tekoče celice, zaradi česar so manj nagnjene k puščanju in gorenju. Tudi pri visokih temperaturah elektrolit v poltrdnih celicah ostane stabilen in manj verjetno razpade, kar močno zmanjša tveganje nabrekanja baterije, krčenja separatorja in toplotnega pobega.
• Bolj zanesljivo polnjenje pri nizkih temperaturah
  Vključene poltrdne baterijske celice imajo nizko variacijo topnosti in nizko elektrokemično impedanco. Polnjenje pod 32 °F (0 °C) zavira nastajanje litijevih dendritov, kar zmanjšuje tveganje kratkih stikov in prebadanja separatorja. Podpirajo polnjenje s tokom 10 A od 14 °F do 32 °F (-10 °C do 0 °C).

Šifra izdelka

Litijeva baterija RENOGY REGO Series 12,8 V 104 Ah Super Slim Solid State

RBT12104LFP-SSL-BT-G1

Kaj je v škatli?

Prepričajte se, da so vsi dodatki popolni in brez znakov poškodb.

Potrebna orodja in dodatki

Pred namestitvijo in konfiguracijo baterije pripravite priporočena orodja, komponente in dodatke.
Za navodila o tem, kako določiti velikost kablov adapterja za baterijo, glejte »Kako določiti velikost kablov adapterja za baterijo? « v tem priročniku.

Spoznajte litijevo baterijo Super Slim Solid State

Dimenzije

Toleranca dimenzij: ±0,2 palca (0,5 mm)

Pritrdite baterijo

Pritrditev baterije preprečuje poškodbe baterije zaradi ohlapnih kablov in udarcev. Po potrebi lahko kupite naslednje dodatke in komponente.
Baterijo lahko pritrdite na tla ali na steno.

Priporočeni dodatki

Dodatki, označeni z »*«, so na voljo na renogy.com.

1. Namestite pritrdilne nosilce baterije skozi pritrdilne luknje na bateriji s priloženimi vijaki z ugrezno glavo.

2. Baterijo pritrdite na ravno površino s priloženimi samoreznimi vijaki.


Kako določiti velikost kablov adapterja za baterijo?

Uporabite ustrezno velike kable adapterja za baterijo (naprodaj posebej) glede na pričakovane obremenitve. Za tok prevodnosti bakrenih kablov z različnimi velikostmi premera za kable do 13 čevljev (4 m) glejte spodnjo tabelo. Kabli, daljši od 13 čevljev (4 m), lahko zahtevajo debelejše žice za preprečevanje prevelikega padca napetosti v premajhnih ožičenjih.

Velikost premera kabla	Tok prevodnosti	Velikost premera kabla	Tok prevodnosti
14 AWG (2,08 mm²)	35A	2 AWG (33,6 mm²)	190A
12 AWG (3,31 mm²)	40A	1 AWG (42,4 mm²)	220A
10 AWG (5,25 mm²)	55A	1/0 AWG (53,5 mm²)	260A
8 AWG (8,36 mm²)	80A	2/0 AWG (67,4 mm²)	300A
6 AWG (13,3 mm²)	105A	4/0 AWG (107 mm²)	405A
4 AWG (21,1 mm²)	140A

Zgornje vrednosti so iz tabele NEC 310.17 za bakrene kable, ocenjene pri 194 °F (90 °C), ki delujejo pri temperaturi okolice največ 86 °F (30 °C). Upoštevajte, da se lahko standardi premera žice razlikujejo zaradi dejavnikov, kot so temperatura in pogoji namestitve. V dejanski uporabi je priporočljivo, da se sklicujete na najnovejše standarde NEC.

Nosite izolirne rokavice

Preverite baterijo

Preverite, ali je baterija vidno poškodovana, vključno z razpokami, udrtinami, deformacijami in drugimi vidnimi nepravilnostmi. Vsi priključni kontakti morajo biti čisti in suhi, brez umazanije ali korozije.

Ne dotikajte se izpostavljenih elektrolitov ali prahu, če je baterija poškodovana.

Če pride kateri koli nepokrit elektrolit ali prah v stik z vašo kožo ali očmi, takoj sperite območje z veliko čiste vode in poiščite zdravniško pomoč.

Načrtujte mesto namestitve

Za optimalno delovanje baterije je priporočljivo, da baterijo namestite na čisto, hladno in suho mesto, ki je brez nabiranja vode, olja ali umazanije. Nabiranje takšnih materialov na bateriji lahko povzroči uhajanje toka, samopraznjenje in celo kratek stik.


Zagotovljen mora biti zadosten pretok zraka, da se prepreči prekomerno nabiranje toplote in zmanjša temperaturna razlika med povezanimi baterijami.
Ta uporabniški priročnik uporablja baterijo kot primer za ponazoritev, kako namestiti baterijo. Podobna pravila veljajo za scenarije, ki vključujejo več baterij.

Namestite sponke baterije

Namestite kable adapterja za baterijo na baterijo prek priloženih vijakov sponk (M8*1,25*12 mm).


Prepričajte se, da sta kabelski čevelj in zgornja površina sponke v stiku, in položite podložke na vrh čevlja. Ne postavljajte podložke med sponko baterije in kabelski čevelj, da preprečite visoko upornost in prekomerno segrevanje.

Izogibajte se kratkemu stiku sponk baterije, da preprečite nepopravljivo škodo na sistemu in bateriji, ki jo povzročijo tokovni sunki.

Pred ožičenjem preverite polarnost, da preprečite nepopravljivo škodo na bateriji zaradi zamenjave polarnosti.

Ne dotikajte se pozitivnih in negativnih sponk baterije z rokami.
Za zagotovitev varnega in zanesljivega delovanja sistema upoštevajte priporočene specifikacije navora proizvajalca pri pritrjevanju kabelskih povezav. Prekomerno zategovanje lahko povzroči zlom sponke, medtem ko lahko ohlapne povezave povzročijo taljenje sponke ali požar. Pri pritrjevanju več kabelskih čevljev na eno sponko baterije uporabite priložene dolge vijake sponk (M8 * 1,25 * 16 mm).

Namestite izolacijske rokave

Priključitev baterije na naprave za napajanje

Baterijo lahko priključite na distribucijsko ploščo ali naprave za napajanje, kot so pretvornik, DC-DC polnilnik baterij in regulator polnjenja.

Za zaščito vse električne opreme uporabite odklopnike, varovalke ali ločilnike, ki jih ustrezno dimenzionira certificiran električar, pooblaščeni monter ali regionalni organi za kode.
Za podrobnosti o serijski in vzporedni povezavi baterij si oglejte "Kako povezati baterije v serijo ali vzporedno" v tem priročniku.

Za baterije v vzporedni ali serijski vezavi
Za navodila o tem, kako povezati polne baterije v serijo ali vzporedno, se obrnite na tehnično podporo Renogy na https://www.renogy.com/contact-us.

Za eno baterijo

Ožičenje za komunikacijo CAN (izbirno)

REGO Series 12.8V 104Ah Super Slim Solid State Lithium Battery podpira komunikacijo med baterijami in komunikacijo z Renogy napravami za spremljanje in napajanje, ki podpirajo CAN. Za vsak komunikacijski scenarij morate biti pozorni na naslednja navodila za namestitev priključkov za komunikacijo CAN na bateriji.
Da pravilno priključite ali odklopite 7-pinski priključek za komunikacijo CAN na ali iz baterije, morate

1. Odstranite pokrov za prah z priključka za komunikacijo CAN na bateriji.

2. Prepričajte se, da je vtič usmerjen navpično proti priključku za komunikacijo CAN.

3. Zavrtite matico za pritrditev priključka, da sprostite ali pritrdite vtič.
   Med priključevanjem ali odklapljanjem ni dovoljeno stresati priključka.


Komunikacija med baterijami
REGO Series 12.8V 104Ah Super Slim Solid State Lithium Battery podpira komunikacijo med baterijami in izmenjavo podatkov prek vključenih priključkov za komunikacijo CAN, kar dodatno povečuje učinkovitost in varnost baterijskega sistema.

Priporočeni pripomočki

Dodatna oprema, označena z "*", je na voljo na renogy.com.
Za dve bateriji povežite priključek za komunikacijo CAN (UP) zgornje baterije s priključkom za komunikacijo CAN (LINK) spodnje baterije s 7-pinskim kablom za komunikacijo CAN (ni priložen).
Proste priključke za komunikacijo CAN lahko po potrebi povežete z drugimi Renogy napravami za napajanje, ki podpirajo komunikacijo CAN. Za več podrobnosti si oglejte "Komunikacija z Renogy napravami za napajanje in spremljanje".

Komunikacija z Renogy napravami za napajanje in spremljanje
RENOGY REGO Series 12.8V 104Ah Super Slim Solid State Lithium Battery lahko komunicira z drugimi Renogy napravami za napajanje, ki podpirajo komunikacijo CAN, in napravami za spremljanje prek vodila CAN (common area network), znanega tudi kot RV-C, kar omogoča varno delovanje, pametno upravljanje, oddaljeno spremljanje in programirljive nastavitve.
Baterijo lahko povežete z drugimi Renogy napravami, ki podpirajo komunikacijo CAN, za komunikacijo podatkov med napravami v realnem času prek katerega koli od priključkov za komunikacijo CAN. Za ožičenje so potrebni 7-pinski priključki za komunikacijo CAN in adapterski kabli za 7-pinski priključek za komunikacijo CAN.
Podrobnosti o ožičenju se razlikujejo glede na sheme ožičenja. Ta uporabniški priročnik podrobno opisuje ožičenje med napravami v dveh shemah: hrbtenično in verižno omrežje.
Za tehnično podporo Renogy se obrnite na nas prek renogy.com/contact-us/.

Hrbtenično omrežje
Zagotovite, da so 120Ω zaključni upori nameščeni na obeh koncih vodila RV-C za uspešno komunikacijo z Renogy napravami, ki podpirajo komunikacijo CAN. Če uporabniški priročnik za RV ne določa, ali ima vodilo RV-C vgrajen 120Ω zaključni upor, pokličite proizvajalca RV, da to potrdite.
Če vodilo RV-C nima vgrajenega 120Ω zaključnega upora, baterija ne bo pravilno komunicirala z drugimi Renogy napravami, ki podpirajo komunikacijo CAN. Za komunikacijske povezave uporabite verižno omrežje.
Naprave povežite z baterijo v skladu s shemo ožičenja, ki jo je zagotovil proizvajalec RV.
Izberite ustrezne komunikacijske kable glede na vaše specifične zahteve.

Priporočena orodja in pripomočki

Dodatna oprema, označena z "*", je na voljo na renogy.com.
7-pinski priključek za komunikacijo CAN na goli kabel je namenjen samo uporabi z baterijo. Za vrste komunikacijskih kablov, ki jih potrebujejo druge naprave, si oglejte uporabniški priročnik za te naprave.
Spustni kabel ne sme presegati 19,6 čevljev (6 m), vodilo RV-C pa ne sme presegati 98,4 čevljev (30 m).
Izberite ustrezne spustne vtiče, ki so združljivi s spuščnimi vtičnicami, ki se uporabljajo na vodilu RV-C. Različni proizvajalci RV lahko uporabljajo različne vrste spuščnih vtičnic za komunikacijske povezave med napravami. Če niste prepričani o pravilni izbiri spuščnega vtiča, se posvetujte s proizvajalcem RV. V tem priročniku se kot primer uporablja vtič Mini-Clamp II (4-pinski).
Različni spuščni vtiči imajo različne razporeditve pinov. Spustne vtiče stisnite na spustne kable po pravilni razporeditvi pinov. Če niste prepričani o razporeditvi pinov spuščnega vtiča, se posvetujte s proizvajalcem RV.

1. Namestite spustne vtiče na goli konec 7-pinskega priključka za komunikacijo CAN na goli kabel. Bela žica CAN_H gre na pin 2, modra žica CAN_L gre na pin 3 in rumena žica GND gre na pin 4. Pin 1 pustite prazen.
2. Stisnite območja stiskanja spustnih vtičev s kleščami za deljene spoje.
3. Poiščite spustni priključek (ni priložen) na vodilu RV-C, ki je najbližje mestu namestitve baterije. Spustni priključki se običajno nahajajo nad vhodnimi vrati, v kopalnici ali pod posteljo v RV.
4. Povežite spustne vtiče na spustnih kablih in druge Renogy naprave, ki podpirajo komunikacijo CAN, s spuščnimi vtičnicami na spustnem priključku.
5. Vstavite 7-pinski priključek za komunikacijo CAN v katero koli od priključkov za komunikacijo CAN (UP) baterije.

Če ne najdete spustnih priključkov, se za pomoč obrnite na proizvajalca RV.
Različni proizvajalci RV uporabljajo različne spustne priključke na vodilu RV-C. Ta uporabniški priročnik kot primer jemlje 4-vtičnični spustni priključek.

1. Namestite kable na vodilo RV-C
2. Namestite kabel na baterijo

Verižno omrežje
Verižno omrežje se uporablja za RV, ki niso integrirani z vodili RV-C.
Izberite ustrezen adapterski kabel glede na vrsto priključka za komunikacijo CAN, ki je specifičen za napravo. Na primer:

• Baterija na Renogy združevalno omarico: 7-pinski kabel za komunikacijo CAN
• Baterija na Renogy ONE Core: 7-pinski priključek za komunikacijo CAN na adapterski kabel vrat RJ45 in Ethernet kabel RJ45 (CAT5 ali višji)
• Baterija na REGO DC-DC polnilnik baterij: 7-pinski priključek za komunikacijo CAN na adapterski kabel vrat RJ45 in LP16 vtič (7-pinski) na komunikacijski kabel RJ45

Ta razdelek temelji na 7-pinskem kablu za komunikacijo CAN.

Priporočeni pripomočki

Dodatna oprema, označena z "*", je na voljo na renogy.com.
Komunikacijski kabel mora biti krajši od 19,6 čevljev (6 m).
Izberite ustrezne priključke glede na specifična vrata CAN.
Količina komunikacijskih kablov in vtičev se razlikuje glede na položaj baterije v verižnem omrežju. Ko je baterija nameščena na prvi ali zadnji napravi v verižnem omrežju, sta potrebna en 7-pinski priključek za komunikacijo CAN in en komunikacijski kabel. V scenarijih, kjer se baterija nahaja na sredini verižnega omrežja, sta potrebna dva komunikacijska kabla.

1. Naprave povežite zaporedno z baterijo prek katerega koli od priključkov za komunikacijo CAN s komunikacijskim kablom(i) (naprodaj posebej).
2. Vstavite zaključne vtiče (naprodaj posebej) v proste priključke za komunikacijo CAN na prvi in zadnji napravi.

Baterija je nameščena na prvem ali zadnjem mestu v verižnem omrežju

Baterija je na sredini verižnega omrežja

Kako povezati baterije zaporedno ali vzporedno

Izračun napetosti in toka baterije pri zaporednih in vzporednih povezavah
Kabli med vsako povezano baterijo morajo biti enake dolžine, da se zagotovi, da lahko vse baterije delujejo enakovredno skupaj. Vzporedno ali zaporedno lahko povežete do 4 baterije.

Vzporedna povezava
do
do

Sistemska napetost	Sistemski tok
12.8V	Seštevek posameznih tokov baterij

Zaporedna povezava
do

Sistemska napetost	Sistemski tok
Seštevek posameznih napetosti baterij	104A

Za pritrditev kablov adapterja za baterijo je treba uporabiti dolge terminalne vijake (M8 * 1.25 * 16 mm). Priporočeni navor je 70,8 in·lbs (8 N·m).

Ne povezujte baterij z različnimi kemičnimi sestavami, nazivnimi kapacitetami, nazivnimi napetostmi, znamkami ali modeli vzporedno ali zaporedno. To lahko povzroči morebitno škodo na baterijah in povezanih napravah, lahko pa tudi predstavlja varnostna tveganja.

Izogibajte se povezovanju baterij, ki so bile kupljene pred več kot pol leta. Sčasoma se lahko baterije obrabijo in se njihova zmogljivost zmanjša, kar lahko vpliva na njihovo sposobnost zagotavljanja zanesljive energije in lahko povzroči varnostne nevarnosti.

Uravnotežite baterije pred povezavo
Pred povezovanjem baterij zaporedno ali vzporedno jih je pomembno uravnotežiti, da zmanjšate razlike v napetosti in optimizirate njihovo delovanje. Sledite tem trem korakom:

1. Napolnite vsako baterijo posebej do njene polne zmogljivosti z ustreznim polnilnikom.

2. Z voltmetrom izmerite napetost vsake baterije. Najbolje je, da je razlika v napetosti vsake baterije manjša od 0.1V.

3. Povežite vse baterije vzporedno in jim pustite, da počivajo skupaj 12 do 24 ur pred uporabo.


Priporočljivo je, da redno ponovno uravnotežite napetosti baterij vsakih šest mesecev, ko povezujete več baterij kot baterijski sistem. Sčasoma lahko pride do majhnih razlik v napetosti med baterijami zaradi dejavnikov, kot so kemična sestava baterije, zmogljivost, temperatura in vzorci uporabe.

Zaporedna povezava proti vzporedni povezavi
Vzporedna povezava

2P	Baterijski sistem	12V (12.8V) 208Ah
	Energija	2662Wh
16P (Max)	Baterijski sistem	12V (12.8V) 1664Ah
	Energija	21296Wh

Zaporedna povezava

2S	Baterijski sistem	24V (25.6V) 104Ah
	Energija	2662Wh
4S (Max)	Baterijski sistem	48V (51.2V) 104Ah
	Energija	5324Wh

Vzporedna in zaporedna povezava

2P2S	Baterijski sistem	24V (25.6V) 208Ah
	Energija	5324Wh
2P4S	Baterijski sistem	48V (51.2V) 208Ah
	Energija	10648Wh
4P2S	Baterijski sistem	24V (25.6V) 416Ah
	Energija	10648Wh
4P4S (Max)	Baterijski sistem	48V (51.2V) 416Ah
	Energija	21296Wh

Uravnavanje celic baterije
Baterija uporablja obvodno vezje za vzdrževanje ravnovesja med vsako skupino celic baterije. Vsaka skupina celic baterije je povezana z obvodnim uporom in stikalom vzporedno. Med postopkom polnjenja, če najvišja napetostna skupina celic baterije doseže nastavljeno začetno napetost uravnavanja in razlika v napetosti med najvišjo in najnižjo napetostno skupino celic baterije presega nastavljeno razliko v napetosti, se bo stikalo, povezano z najvišjo napetostno skupino celic baterije, zaprlo, da bo usmerjalo polnilni tok okoli najvišje napetostne skupine celic baterije skozi obvodni upor, dokler razlika v napetosti ne pade pod nastavljeno vrednost. Da bi se izognili preveliki izgubi energije, se uravnavanje celic baterije izvaja samo med postopkom polnjenja.

Spremljanje

Glede na specifično aplikacijo lahko baterija vzpostavi povezave kratkega ali dolgega dosega z napravami za spremljanje. Te naprave za spremljanje omogočajo spremljanje v realnem času, programiranje in popolno upravljanje sistema, kar zagotavlja celovit nadzor in večjo prilagodljivost.
Delovanje baterije lahko spremljate na enega ali oba od naslednjih načinov:
Aplikacija DC Home (brezplačno) Renogy ONE Core (naprodaj posebej).
Prepričajte se, da je Bluetooth na vašem telefonu vklopljen.
Različica aplikacije DC Home je morda posodobljena. Ilustracije v uporabniškem priročniku so samo za referenco. Sledite navodilom glede na trenutno različico aplikacije.
Za zagotovitev optimalne učinkovitosti sistema naj bo telefon največ 3 m (10 čevljev) od baterije.

Za zagotovitev optimalne združljivosti naprave prenesite in se prijavite v najnovejšo aplikacijo DC Home.

Spremljanje kratkega dosega prek aplikacije DC Home
Seznanite baterijo z aplikacijo DC Home. Spremljajte parametre baterije prek aplikacije.

Brezžično spremljanje dolgega dosega
Če sta potrebna komunikacija in programiranje dolgega dosega, povežite baterijo z Renogy ONE Core (naprodaj posebej) prek Bluetootha, nato pa seznanite Renogy ONE Core z aplikacijo DC Home.

Priporočene komponente

Komponente, označene z "*", so na voljo na renogy.com.
Prepričajte se, da je Renogy ONE Core vklopljen pred povezavo.
Za navodila o Renogy ONE Core glejte Uporabniški priročnik za Renogy ONE Core.
Prepričajte se, da baterija ne komunicira z nobeno drugo napravo.

1. Povežite baterijo z Renogy ONE Core prek Bluetootha na vašem telefonu.
2. Seznanite Renogy ONE Core z aplikacijo DC Home prek Wi-Fi ali s skeniranjem QR kode v Renogy ONE Core. Na Renogy ONE Core pojdite na "System > Settings > Pair with App" (Sistem > Nastavitve > Seznani z aplikacijo), da dobite QR kodo.

Žično spremljanje dolgega dosega (hrbtenično omrežje)
Če sta potrebna komunikacija in programiranje dolgega dosega, povežite baterijo z Renogy ONE Core prek žic, nato pa seznanite Renogy ONE Core z aplikacijo DC Home.

Priporočene komponente in dodatna oprema

Komponente, označene z "*", so na voljo na renogy.com.
Prepričajte se, da je Renogy ONE Core vklopljen pred povezavo.
Za navodila o Renogy ONE Core glejte Uporabniški priročnik za Renogy ONE Core.
Prepričajte se, da baterija ne komunicira z nobeno drugo napravo.
Izberite ustrezen komunikacijski kabel (naprodaj posebej) glede na razdaljo med napravami. Komunikacijski kabel mora biti krajši od 6 m (19,6 čevljev).
Na različnih skupnih odcepih so uporabljeni različni vtiči priključnih blokov in imajo različne razporeditve pinov. Če niste prepričani o razporeditvi pinov na vtiču priključnega bloka, se obrnite na proizvajalca RV.

1. Zamenjajte zaključen odcep na obeh koncih vodila RV-C s skupnim odcepom (ni priložen). Pritrdite gole žice odcepljenega kabla (ni priložen) na vtič priključnega bloka skupnega odcepa, pri čemer upoštevajte razporeditev pinov na vtiču priključnega bloka. Priključite odcepljeni kabel v vrata RJ45 na Renogy ONE Core.
2. Spremljajte in programirajte celoten sistem na Renogy ONE Core ali v aplikaciji DC Home.

Žično spremljanje dolgega dosega (verižno omrežje)
Če sta potrebna komunikacija in programiranje dolgega dosega, povežite baterijo z Renogy ONE Core prek žic, nato pa Renogy ONE Core z aplikacijo DC Home prek Wi-Fi.

Priporočene komponente in dodatna oprema

Komponente in dodatna oprema, označeni z "*", so na voljo na renogy.com.
Prepričajte se, da je Renogy ONE Core vklopljen pred povezavo.
Za navodila o Renogy ONE Core glejte Uporabniški priročnik za Renogy ONE Core.
Prepričajte se, da baterija ne komunicira z nobeno drugo napravo.
Izberite ustrezen komunikacijski kabel (naprodaj posebej) glede na razdaljo med napravami. Komunikacijski kabel mora biti krajši od 6 m (19,6 čevljev).

1. Odstranite zaključni vtič iz naprave Renogy na obeh koncih verižne povezave.
2. Povežite Renogy ONE Core s prostimi vrati za komunikacijo CAN na napravi Renogy s komunikacijskim adapterskim kablom (naprodaj posebej) in ethernetnim kablom RJ45.
3. Seznanite Renogy ONE Core z aplikacijo DC Home. Spremljajte in programirajte celoten sistem na Renogy ONE Core ali v aplikaciji DC Home.

Nastavitve parametrov polnjenja/praznjenja

Priporočljivo je, da eno 12,8 V 104 Ah baterijo polnite pri 50 A z največjim dovoljenim polnilnim tokom 100 A. Za scenarije z eno baterijo priporočamo uporabo 12 V krmilnikov polnjenja z nazivno močjo vsaj 50 A. Za dodatno varnost in prilagodljivost je idealna izbira 12 V 100 A krmilnik polnjenja ali polnilnik baterij. Za scenarije, ki vsebujejo več baterij, povezanih zaporedno ali vzporedno, upoštevajte skupno napetost in zmogljivost.

Polnjenje (za krmilnik polnjenja in polnilnik baterij)

Povišana napetost	14,4 V	Odklop pri prenapetosti	15,0 V
Napetost za polnjenje/absorpcijo	14,4 V / Izklopljeno	Ponovna povezava pri prenapetosti	14,2 V
Povratna povišana napetost	13,2 V

Praznjenje (za inverter)

Ponovna povezava pri nizki napetosti	12,6 V	Opozorilo o prenizki napetosti	12,0 V
Izklop pri prenizki napetosti	10,0 V

Parametri v tabeli veljajo za 12 V (12,8 V) pakete baterij. Za 24 V (25,6 V) pakete pomnožite vrednosti z 2, za 48 V (51,2 V) pakete pa s 4.

Logika polnjenja in praznjenja baterije

Baterijo lahko prejmete z delno napolnjenostjo (SOC), odvisno od časa med proizvodnjo in pošiljanjem. Nujno je, da baterijo pred prvo uporabo popolnoma napolnite. Če se baterija izklopi zaradi nizke napolnjenosti, jo takoj odklopite od bremen in jo napolnite, da preprečite nepopravljivo škodo. Sledite navodilom v tem uporabniškem priročniku za pravilno polnjenje in uporabo, da zagotovite optimalno delovanje in dolgo življenjsko dobo baterije.

Logika polnjenja
Standardni postopek polnjenja baterije vključuje polnjenje s konstantnim tokom 50 A, dokler napetost baterije ne doseže 14,4 V, nato pa polnjenje s konstantno napetostjo 14,4 V, medtem ko se polnilni tok zmanjšuje. Postopek polnjenja se šteje za zaključenega, ko je polnilni tok manjši od 5 A (znan tudi kot končni tok).
Standardni postopek polnjenja običajno traja 2,5 ure, temperature baterije pa morajo biti med 0 °C in 55 °C (32 °F in 131 °F) za varno polnjenje. Če pustite baterijo v plovnem stanju, se bodo celice baterije še naprej uravnotežile, ne da bi poškodovale baterijo.

Litijeve baterije so združljive z različnimi načini polnjenja, vključno s krmilnikom polnjenja MPPT, polnilnikom AC in polnilnikom DC-DC. Ključna nastavitev parametrov za te polnilnike je nastavitev polnilne napetosti, povišane napetosti ali napetosti za polnjenje na 14,4 V (±0,2 V).

Ne prekomerno polnite ali prekomerno praznite baterije.

Ne praznite baterije pri visokih temperaturah nad 60 °C (140 °F).

Baterijo polnite samo s polnilnikom baterij ali krmilnikom polnjenja, ki je združljiv z litij-železofosfatnimi baterijami.

Ne prekoračite največjega neprekinjenega polnilnega toka (100 A) baterije.

Logika praznjenja
Med standardnim praznjenjem se baterija prazni s konstantnim tokom 100 A, dokler napetost ne pade na 10 V. Za zagotovitev varnega praznjenja mora biti temperatura baterije med -20 °C (-4 °F) in 62 °C (143,6 °F).
Za zagotovitev varne in optimalne uporabe baterije je priporočljivo, da baterijo seznanite z napravo za praznjenje, ki ima funkcijo odklopa pri nizki napetosti (LVD).

Ne priključujte velikih bremen na baterijo, ko je skoraj prazna.

Ne prekoračite največjega neprekinjenega toka praznjenja (200 A) baterije.

Kako oceniti SOC baterije?

Vrednosti SOC, navedene spodaj, so ocenjene na podlagi napetosti mirovanja (napetost odprtega tokokroga v mirovanju), ko baterija miruje 30 minut in ni v stanju polnjenja ali praznjenja.

SOC	Napetost odprtega tokokroga	SOC	Napetost odprtega tokokroga
100%	13,6 V	30%	12,9 V
99%	13,4 V	20%	12,8 V
90%	13,2 V	14%	12,7 V
70%	13,1 V	9%	12,6 V
40%	13,0 V	0%	10,0 V

Zgornja tabela je samo za referenco, ker lahko pride do manjših odstopanj v napetosti baterije med različnimi baterijami.

Sistem za upravljanje baterije

Ta pametni sistem za upravljanje baterije ima več kot 60 alarmov za napake in zaščit, ki v celoti ščitijo varnost vaše baterije. Spodaj navajamo nekaj pogostih napak in zaščit za referenco.

Stanje delovanja baterije		Pogoj (samo za referenco)
Prenapetost baterijske celice	Zaščita	Sprožilec	Napetost baterijske celice ≥ 3,65 V
		Obnovitev	Napetost baterijske celice ≤ 3,45 V
Podnapetost baterijske celice	Zaščita	Sprožilec	Napetost baterijske celice ≤ 2,7 V (> 0°C) Napetost baterijske celice ≤ 2,2 V (≤ 0°C)
		Obnovitev	Napetost baterijske celice ≥ 3,1 V (> 0°C) Napetost baterijske celice ≥ 3,0 V (≤ 0°C)
Trajna okvara zaradi podnapetosti celice	Zaščita	Sprožilec	Napetost baterijske celice ≤ 1,5 V
Visoka temperatura pri polnjenju	Zaščita	Sprožilec	Temperatura baterije ≥ 131°F (55°C)
		Obnovitev	Temperatura baterije ≤ 122°F (50°C)
Visoka temperatura pri praznjenju	Zaščita	Sprožilec	Temperatura baterije ≥ 143,6°F (62°C)
		Obnovitev	Temperatura baterije ≤ 122°F (50°C)
Nominalna nizka temperatura pri polnjenju	Zaščita	Sprožilec	Temperatura baterije ≤ 32°F (0°C) Polnjenje pri 0,1 C je dovoljeno.
		Obnovitev	Temperatura baterije ≥ 37°F (3°C)
Nizka temperatura pri polnjenju z majhnim tokom	Zaščita	Sprožilec	Temperatura baterije < 14°F (-10°C)
		Obnovitev	Temperatura baterije > 19,4°F (-7°C)
Nizka temperatura pri praznjenju	Zaščita	Sprožilec	Temperatura baterije ≤ -4°F (-20°C)
		Obnovitev	Temperatura baterije ≥ 1,4°F (-17°C)
Prekomerni tok pri polnjenju	Primarna zaščita	Sprožilec	Polnilni tok ≥ 115 A (15 s)
		Obnovitev	Praznilni tok ≥ 0,5 A ali Samodejna obnovitev po 60 s
	Sekundarna zaščita	Sprožilec	Polnilni tok ≥ 118 A (5 s)
		Obnovitev	Praznilni tok ≥ 0,5 A ali Samodejna obnovitev po 60 s
	Končna zaščita	Sprožilec	Polnilni tok ≥ 200 A (300 ms)
		Obnovitev	Praznilni tok ≥ 0,5 A ali Samodejna obnovitev po 60 s Polnjenje je zaklenjeno, ko se trikrat sproži končna zaščita.
Prekomerni tok pri praznjenju	Primarna zaščita	Sprožilec	Praznilni tok ≥ 215 A (60 s)
		Obnovitev	Polnilni tok ≥ 0,5 A ali Samodejna obnovitev po 60 s
	Sekundarna zaščita	Sprožilec	Praznilni tok ≥ 260 A (30 s)
		Obnovitev	Polnilni tok ≥ 0,5 A ali Samodejna obnovitev po 60 s
	Končna zaščita	Sprožilec	Praznilni tok ≥ 300 A (200 ms)
		Obnovitev	Polnilni tok ≥ 0,5 A ali Samodejna obnovitev po 10 s Praznjenje je zaklenjeno, ko se trikrat sproži končna zaščita.
Kratek stik	Zaščita	Sprožilec	Praznilni tok ≥ 1000 A Praznjenje se izklopi za 10 s, ko se sproži zaščita pred kratkim stikom. Če se zaščita pred kratkim stikom sproži tretjič zapored, se praznjenje zaklene.
		Obnovitev	Polnilni tok ≥ 0,5 A in praznjenje je odklenjeno.

Odpravljanje težav

Težava	Možni vzroki	Rešitev
Baterije ni mogoče aktivirati s tokom polnjenja/praznjenja, večjim od 1 A Baterija se aktivira pri napetosti odprtega tokokroga pod 10 V	Hudo prekomerno praznjenje baterije zaradi samopraznjenja ali parazitskih obremenitev	Obnovite baterijo s polnilnikom baterij ali regulatorjem polnjenja s funkcijo aktivacije litijeve baterije ali prisilnega polnjenja.
Baterija se izklopi zaradi zaščite pred prenizko napetostjo.	Napetost baterije pade pod prednastavljeni prag	Odklopite baterijo od obremenitev in jo čim prej napolnite s tokom, večjim od 1 A.
Baterija prekine polnilni tok zaradi zaščite pred prenapetostjo	Napetost baterije med polnjenjem preseže prednastavljeni prag.	Odklopite baterijo od vira polnjenja. Zmanjšajte polnilno napetost za 0,2 V do 0,4 V za 6 ur. Poskusite ponovno popolnoma napolniti baterijo s pravilno nastavitvijo napetosti. Če se težava ponavlja s polnilnim virom, združljivim z litijevim železovim fosfatom, in pravilno nastavitvijo napetosti, ponovite zgornje korake.
Temperatura baterije postane med delovanjem previsoka/nizka in sproži zaščito pred visoko/nizko temperaturo	Temperatura baterije preseže prednastavljeni prag.	Odklopite baterijo od vira polnjenja ali obremenitev. Ohladite/segrejte baterijo. Baterija se samodejno povrne iz zaščite pred visoko/nizko temperaturo in nadaljuje z delovanjem.
Sprožena je zaščita pred kratkim stikom	V bateriji pride do kratkega stika.	Čim prej odpravite kratek stik Napolnite baterijo s tokom, večjim od 1 A.
Sprožena je zaščita pred prekomernim tokom pri polnjenju/praznjenju zaradi previsokega toka, ki prehaja skozi baterijo.	Med polnjenjem ali praznjenjem teče skozi baterijo prekomeren tok.	Čim prej odklopite baterijo od vira polnjenja ali obremenitev.

Za nadaljnjo pomoč se obrnite na tehnično podporo Renogy na https://www.renogy. com/contact-us.

Specifikacije

Splošno

Vrsta baterijske celice	Litijev železov fosfat
Nazivna zmogljivost (0,5 C, 25°C)	104 Ah
Nominalna napetost	12,8 V
Razpon napetosti	10 V do 14,8 V
Življenjska doba cikla (0,5 C, 25°C)	6000 ciklov (80 % DOD)
Dimenzija	22,8 x 11,4 x 2,4 in / 579 x 290 x 61 mm
Teža	28,22 lbs / 12,8 kg
Način povezave	4S4P
Velikost vijaka priključka	Vijak priključka: M8 x 1,25 x 12 mm Dolg vijak priključka: M8 x 1,25 x 16 mm
Priporočen navor priključka	70,8 in-lb / 8 N·m
Stopnja zaščite	IP67
Certifikat	MSDS, UN38.3, FCC, CE, PSE, RoHS, RCM, IC in UKCA

Parametri delovanja

Polnilna napetost	14,4 V
Največji neprekinjen polnilni tok	100 A
Največji neprekinjen tok praznjenja	200 A
Največji konični tok praznjenja	290 A pri 30 s
Temperaturno območje polnjenja	14°F do 131°F / -10°C do 55°C (14°F do 32°F / -10°C do 0°C, 0,1 C)
Temperaturno območje praznjenja	-4°F do 140°F / -20°C do 60°C
Temperaturno območje shranjevanja	-4°F do 140°F / -20°C do 60°C
Relativna vlažnost delovanja	5 % do 95 %

Vzdrževanje in shranjevanje

Pregled
Redno izvajajte preglede po spodnjih korakih:

• Preverite zunanji videz baterije. Ohišje in priključki baterije morajo biti čisti, suhi in brez korozije.
• Preverite kable in priključke baterije. Zamenjajte vse poškodovane kable in privijte vse ohlapne priključke.

V določenih scenarijih uporabe lahko pride do korozije okoli priključkov. Korozija lahko povzroči povečano odpornost in slab stik. Priporočljivo je, da redno nanesete izolacijsko mast na vsak priključek. Izolacijska mast lahko tvori tesnilo, odporno na vlago, in ščiti priključke pred korozijo.

Čiščenje
Redno čistite baterijo po spodnjih korakih:

• Odklopite baterijo iz sistema.
• Odstranite liste in ostanke iz baterije.
• Očistite baterijo z mehko krpo, ki ne pušča vlaken. Krpo lahko navlažite z vodo ali blagim milom in vodo, če je baterija zelo umazana.
• Posušite baterijo z mehko krpo, ki ne pušča vlaken.
• Ohranite območje okoli baterije čisto.
• Ponovno priključite baterijo na sistem.

Preverjanje napetosti
Občasno preverite napetost baterije, da ocenite njeno stanje. Če baterije ni mogoče aktivirati s polnilnim/praznilnim tokom, večjim od 1 A, ali če je baterija aktivirana z napetostjo odprtega tokokroga pod 10 V, je bila baterija morda močno prekomerno izpraznjena zaradi samopraznjenja ali parazitskih obremenitev. Nehajte uporabljati baterijo, dokler se napaka ne odpravi in se baterija ne napolni.

Shranjevanje
Sledite spodnjim korakom, da zagotovite, da bo baterija po shranjevanju v dobrem stanju:

• Napolnite baterijo na 30 % do 50 % SOC.
• Odklopite baterijo iz sistema.
• Baterijo shranjujte v dobro prezračevanem, suhem in čistem prostoru s temperaturami med -4 °F (-20 °C) in 140 °F (60 °C).
• Baterije ne izpostavljajte neposredni sončni svetlobi, vlagi ali padavinam.
• Z baterijo ravnajte previdno, da se izognete močnim udarcem ali ekstremnemu pritisku na ohišje baterije.
• Napolnite baterijo vsaj enkrat na 3 do 6 mesecev, da preprečite njeno prekomerno izpraznitev.
• Popolnoma napolnite baterijo, ko jo vzamete iz skladišča.

Za shranjevanje baterije upoštevajte zgornje korake. V nasprotnem primeru bo garancija neveljavna.

Pomembna varnostna navodila

Renogy ne prevzema nobene odgovornosti za kakršno koli škodo, ki jo povzročijo:

• Višja sila, vključno z ognjem, tajfunom, poplavo, potresom, vojno in terorizmom.
• Namerna ali nenamerna zloraba, zloraba, zanemarjanje ali nepravilno vzdrževanje ter uporaba v nenormalnih pogojih.
• Nepravilna namestitev, nepravilno delovanje in okvara periferne naprave.
• Kontaminacija z nevarnimi snovmi ali sevanjem.
• Spremembe izdelka brez izrecnega pisnega soglasja proizvajalca.

Splošno

• Med namestitvijo in delovanjem nosite ustrezno zaščitno opremo in uporabljajte izolirana orodja. Pri delu na bateriji ali okoli nje ne nosite nakita ali drugih kovinskih predmetov.
• Baterijo hranite izven dosega otrok.
• Baterije ne odlagajte med gospodinjske odpadke. Upoštevajte lokalne, državne in zvezne zakone in predpise ter po potrebi uporabite kanale za recikliranje.
• V primeru požara pogasite ogenj z gasilnim aparatom FM-200 ali CO2.
• Baterije ne izpostavljajte vnetljivim ali agresivnim kemikalijam ali hlapom.
• Redno čistite baterijo.
• Priporočljivo je, da kabli ne presegajo 10 metrov, ker predolgi kabli povzročijo padec napetosti.
• Specifikacije kablov, navedene v hitrem vodniku, upoštevajo kritični padec napetosti, manjši od 3 %, in morda ne upoštevajo vseh konfiguracij.
• Baterije ne izpostavljajte močnim elektrostatičnim poljem, močnim magnetnim poljem ali sevanju.

Varnost baterije

• Baterijo hranite stran od vode, virov toplote, isker in nevarnih kemikalij.
• Baterije ne preluknjajte, spuščajte, stiskajte, sežigajte, prebadajte, tresite, udarjajte ali stopajte nanjo.
• Ne odpirajte, razstavljajte, popravljajte, spreminjajte ali spreminjajte baterije.
• Ne dotikajte se nobenih priključkov ali konektorjev.
• Prepričajte se, da je kateri koli polnilnik baterije ali regulator polnjenja odklopljen, preden začnete delati na bateriji.
• Ne priključujte ali odklapljajte priključkov z baterije, ne da bi prej odklopili obremenitve.
• Ne postavljajte orodja na baterijo.
• Za varen prevoz baterije uporabite ustrezno opremo za ravnanje.
• Ne vstavljajte tujkov v pozitivne in negativne priključke baterije.

Renogy podpora

Če želite razpravljati o netočnostih ali izpustih v tem hitrem vodniku ali uporabniškem priročniku, nas obiščite ali kontaktirajte na:

contentservice@renogy.com
Preiskava vprašalnika

Če želite raziskati več možnosti solarnih sistemov, obiščite učni center Renogy na:
renogy.com/learning-center

Za tehnična vprašanja o vašem izdelku v ZDA se obrnite na tehnično podporo Renogy prek:
1(909)2877111
renogy.com/contact-us

Za tehnično podporo izven ZDA obiščite lokalno spletno mesto spodaj:
Kanada ca.renogy.com
Kitajska www.renogy.cn
Avstralija au.renogy.com
Japonska jp.renogy.com
Ostala Evropa eu.renogy.com
Nemčija de.renogy.com
Združeno kraljestvo uk.renogy.com

Pridružite se naši Facebook skupnosti še danes. Skenirajte kodo QR, da se povežete s podobno mislečimi ljudmi in Renogy inženirji. Dobili boste:

• Prednostni dostop do naših najnovejših predstavitev in posebnih dogodkov
• Notranje seje vprašanj in odgovorov z našimi inženirji
• Neskončne ideje in viri za solarne projekte

Renogy opolnomočen

Renogy želi opolnomočiti ljudi po vsem svetu z izobraževanjem in distribucijo obnovljivih energetskih rešitev, prijaznih do DIY.
Želimo biti gonilna sila za trajnostno življenje in energetsko neodvisnost.
V podporo temu si naša ponudba solarnih izdelkov omogoča, da zmanjšate svoj ogljični odtis z zmanjšanjem potrebe po omrežni električni energiji.

Živite trajnostno z Renogy

Ali ste vedeli? V danem mesecu bo 1 kW solarni energetski sistem ...

Prihranil 170 funtov premoga, ki bi bil sežgan

Prihranil 300 funtov CO2, ki bi bil sproščen v ozračje

Prihranil 105 galon vode, ki bi bila porabljena

Renogy Power PLUS

Renogy Power Plus vam omogoča, da ste na tekočem z prihajajočimi inovacijami na področju sončne energije, delite svoje izkušnje s svojo potjo sončne energije in se povežete s podobno mislečimi ljudmi, ki spreminjajo svet v skupnosti Renogy Power Plus.

@Renogy Solar

@renogyofficial

@Renogy

Reference

• Renogy US Official | Zaupanja vredne energetske rešitve
• Kontaktirajte nas | Sončni paneli Renogy in kompletni solarni kompleti
• Kontaktirajte nas | Sončni paneli Renogy in kompletni solarni kompleti
• Renogy US Official | Zaupanja vredne energetske rešitve
• App Store - Apple
• Google Play
• https://store-fhnch.mybigcommerce.com/content/RSHGWSN-W02W-G1-US/UM_Renogy%20ONE%20Core_A0.pdf
• Izobraževalni center Renogy
• Kontaktirajte nas | Sončni paneli Renogy in kompletni solarni kompleti
• Renogy CA Official | Zaupanja vredne energetske rešitve
• RENOGY如果新能源 | 让每个人拥有独立清洁的能源
• Renogy AU Official | Zaupanja vredne energetske rešitve
• Renogy JP 公式サイト| 信頼のエネルギーソリューション
• Renogy EU Official | Zaupanja vredne energetske rešitve
• Renogy DE Official | Zaupanja vredne energetske rešitve
• Renogy UK Official | Zaupanja vredne energetske rešitve

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Priročnik za serijo RENOGY REGO, RBT12104LFP-SSL-BT-G1

Razpoložljivi jeziki
