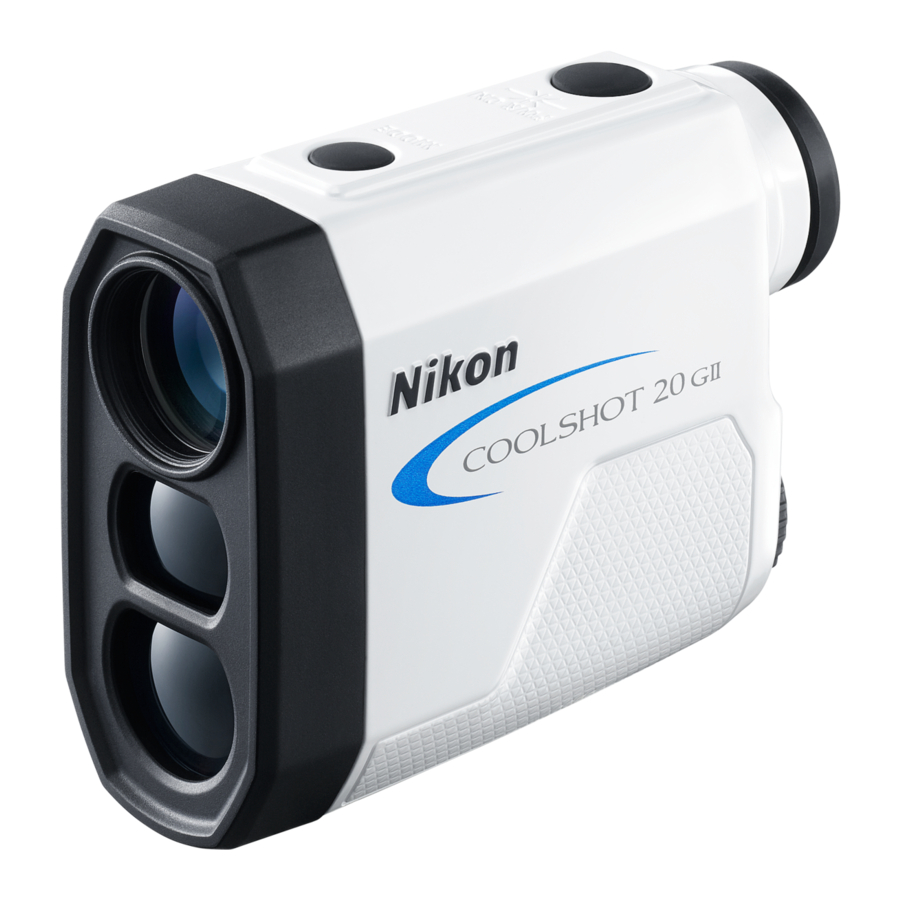

Nikon COOLSHOT 20 GII - 6x20 Laser Rangefinder Handleiding

Kennismaking met het apparaat

Belangrijkste functies

• Maakt gebruik van het First Target Priority-algoritme dat een vlaggenstok gemakkelijk te meten maakt
• Hoogwaardige 6× zoeker met meerlaagse coating
• Automatische continue meting tot 4 seconden als een enkele meting mislukt
• Houd de PWR-knop ingedrukt om de continue meetfunctie te activeren (tot ca. 8 seconden)
• Automatische uitschakeling (ca. 8 sec. niet bediend vanaf stand-by scherm)
• Regendicht — JIS/IEC beschermingsklasse 4 (IPX4) equivalent (onder Nikon's testomstandigheden)
• Onzichtbare/Oogveilige EN/IEC Klasse 1M Laser

Dit product gebruikt een onzichtbare laserstraal voor het meten. Het meet de tijd die de laserstraal nodig heeft om van de afstandsmeter naar het doel en terug te reizen. De reflectiviteit van de laser en de meetresultaten kunnen variëren afhankelijk van de klimatologische en omgevingsomstandigheden, evenals de kleur, oppervlakteafwerking, grootte, vorm en andere kenmerken van het doel.

Metingen kunnen onnauwkeurig zijn of mislukken in de volgende gevallen:

• In sneeuw, regen of mist
• Klein of slank doel
• Zwart of donker doel
• Doel heeft een getrapt oppervlak
• Bewegend of trillend doel
• Bij het meten van het wateroppervlak
• Doel gemeten door glas
• Wanneer het doel glas of een spiegel is
• Wanneer de laserinval op het reflecterende oppervlak van het doel schuin is

Over meetresultaten
Dit apparaat is een basisafstandsmeter. De meetresultaten kunnen niet als officieel bewijs worden gebruikt.

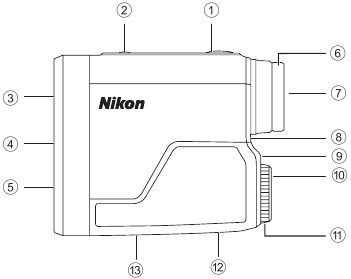

Nomenclatuur

1. PWR button (POWER ON/Measurement (AAN/Meten) button)
2. MODE button
3. Monoculair objectief
4. Laser emissie opening
5. Laser detector opening
6. Oogschelp/Dioptrie instelring
7. 6× monoculair oculair
8. Dioptrie index
9. Draagriem oogje
10. Batterijklep "Open" indicatie
11. Batterijklep
12. Productnummer label
13. Indicatie

Samenstelling

• Body ×1
• Draagriem ×1
• Etui ×1
• Lithium batterij (CR2) ×1

Interne display

1. Doelmarkering
   : Richt op het doel dat u wilt meten. Plaats het doel in het midden van de markering.
2. Meeteenheid (m: meter/YD: yard)
3. Afstand
   : "Mislukte meting" of "Kan niet meten"
4. Batterij niveau indicator
5. Laserstraling markering
   : Verschijnt terwijl de laser wordt uitgestraald voor een meting. Kijk niet in de richting van de objectieflenszijde terwijl deze markering wordt weergegeven.

• De interne display van dit product wordt vergroot door het oculair. Hoewel u stof kunt zien dat is binnengekomen, heeft dit geen invloed op de nauwkeurigheid van de meting.

Batterij plaatsen/vervangen

Type batterij

3V CR2 lithium batterij ×1

Batterij plaatsen/vervangen

1. Open de batterijklep.
   Draai de batterijklep tegen de klok in en verwijder deze.
2. Plaats de batterij.
   Om de batterij te vervangen, verwijder de oude batterij voordat u een nieuwe plaatst.
   Volg de batterij plaatsingsmarkering in de batterijkamer om de + en - uiteinden van de batterij in de juiste richting te plaatsen (plaats zo dat het + uiteinde naar buiten wijst). Als de batterij niet correct is geplaatst, werkt de Laser Rangefinder niet.
3. Bevestig de batterijklep.
   Draai de batterijklep met de klok mee en zet hem stevig vast. Draai bij het bevestigen van de batterijklep de schroef helemaal vast en controleer of deze goed vastzit.

• De batterijklep kan moeilijk te draaien zijn omdat dit product een rubberen afdichting gebruikt om de waterbestendigheid te behouden.

Batterij niveau indicator

Display		Beschrijving
	Na het inschakelen, wordt alleen gedurende 2 seconden weergegeven.	Voldoende vermogen beschikbaar.
	Na het inschakelen, wordt alleen gedurende 2 seconden weergegeven.	Batterij bijna leeg. Bereid u voor om de batterij te vervangen.
	Continu weergegeven.	Laag. De batterij moet worden vervangen door een nieuwe.
	Knippert. Na 3 keer knipperen, schakelt automatisch uit.	De batterij is leeg. Vervang de batterij.

De afstandsweergave-eenheid wijzigen

Selecteer YD (yards) of m (meters) voor de weergave-eenheid van de meetresultaten. De fabrieksinstelling is YD (yard).

1. Druk op de PWR-knop om de Laser Rangefinder in te schakelen.
2. Houd de MODE-knop langer dan twee seconden ingedrukt. Laat de knop los wanneer de weergave-eenheid is gewijzigd.


• De instelling wordt opgeslagen, zelfs wanneer de Laser Rangefinder is uitgeschakeld (OFF).

Meting

Andere bedieningselementen, aanpassingen of procedures dan die hierin worden beschreven, kunnen negatieve effecten of schade aan uw gezondheid veroorzaken als gevolg van laserstraling.

De focus van de interne display aanpassen

Als de interne display moeilijk te zien is, pas dan de focus aan met de volgende procedure.

1. Druk op de PWR-knop om de stroom in te schakelen.
2. Kijk door het oculair en draai aan de dioptrie-instelring totdat de interne display scherp is.


Meten

1. Druk op de PWR-knop om de stroom in te schakelen.

• Als u de knop ongeveer 8 seconden niet bedient, wordt de stroom automatisch uitgeschakeld.


2. Richt op het doel.
   Plaats het midden van de doelmarkering op het doel.

3. Druk op de PWR-knop om te meten.
   Na de meting wordt het resultaat gedurende ca. 8 seconden weergegeven, waarna de stroom automatisch wordt uitgeschakeld.
   Druk op de PWR-knop terwijl de stroom is ingeschakeld om opnieuw te meten.

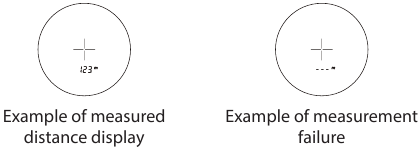

Enkele meting

Als u één keer op de PWR-knop drukt, start een enkele meting en worden de resultaten weergegeven.

• Als de meting mislukt, wordt de meting automatisch gedurende maximaal ongeveer 4 seconden voortgezet totdat de resultaten zijn verkregen. De meting stopt wanneer deze succesvol is, zelfs binnen ongeveer 4 seconden.

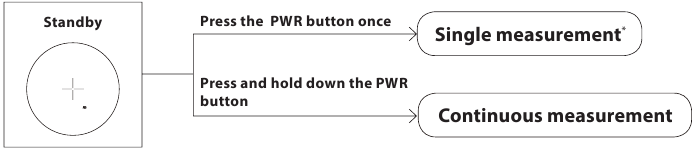

Continue meting

Houd de PWR-knop ingedrukt om de continue meting gedurende maximaal ongeveer 8 seconden te starten. Tijdens de meting wordt het gemeten resultaat achtereenvolgens weergegeven terwijl de laserstralingsmarkering knippert. Als u uw vinger van de knop haalt, stopt de continue meting.

* Als de meting mislukt, wordt de meting automatisch gedurende maximaal ongeveer 4 seconden voortgezet totdat de resultaten zijn verkregen.

• Bij het meten van een vlaggenstok op een golfbaan
  Blijf de vlaggenstok in het midden van de doelmarkering richten met de continue meetfunctie om de effecten van handbewegingen te minimaliseren.

Specificaties

• De specificaties van het product worden mogelijk niet bereikt, afhankelijk van de vorm, oppervlaktestructuur en aard van het doelobject en/of de weersomstandigheden.

^*1 Onder Nikon's meetomstandigheden.
^*2 Dit product is equivalent aan JIS/IEC beschermingsklasse 4 (IPX4) (onder Nikon's testomstandigheden). Deze beoordeling garandeert niet de waterbestendigheid van het apparaat of dat het vrij is van schade of problemen onder alle omstandigheden. Neem de volgende punten in acht bij gebruik:

• Gebruik of houd het product niet in stromend water.
• Als er vocht wordt aangetroffen op beweegbare delen van dit product, stop dan met het gebruik van het product en veeg het af.

Levensduur batterij
Ca. 20.000 keer (bij ca. 20°C (68°F))
Dit cijfer kan verschillen afhankelijk van omstandigheden zoals temperatuur en andere factoren. Gebruik dit slechts als richtlijn.

• De batterij die bij deze Nikon Laser Rangefinder wordt geleverd, is voor het controleren van de werking. Vanwege natuurlijke elektrische ontlading zal de levensduur van deze batterij waarschijnlijk korter zijn dan hierboven vermeld.

Probleemoplossing/Reparatie

Als dit product niet naar verwachting functioneert, controleer dan de onderstaande lijst voordat u uw plaatselijke dealer of de winkel waar u het hebt gekocht raadpleegt.

• Als er een probleem is met het product.

• Als u een reparatie nodig heeft, neem dan contact op met uw plaatselijke dealer of de winkel waar u het product hebt gekocht.
  Repareer of demonteer niet. Dit kan leiden tot een ernstig incident.
  Houd er rekening mee dat Nikon niet verantwoordelijk is voor enige directe of indirecte schade als de gebruiker probeert het product te repareren of te demonteren.
