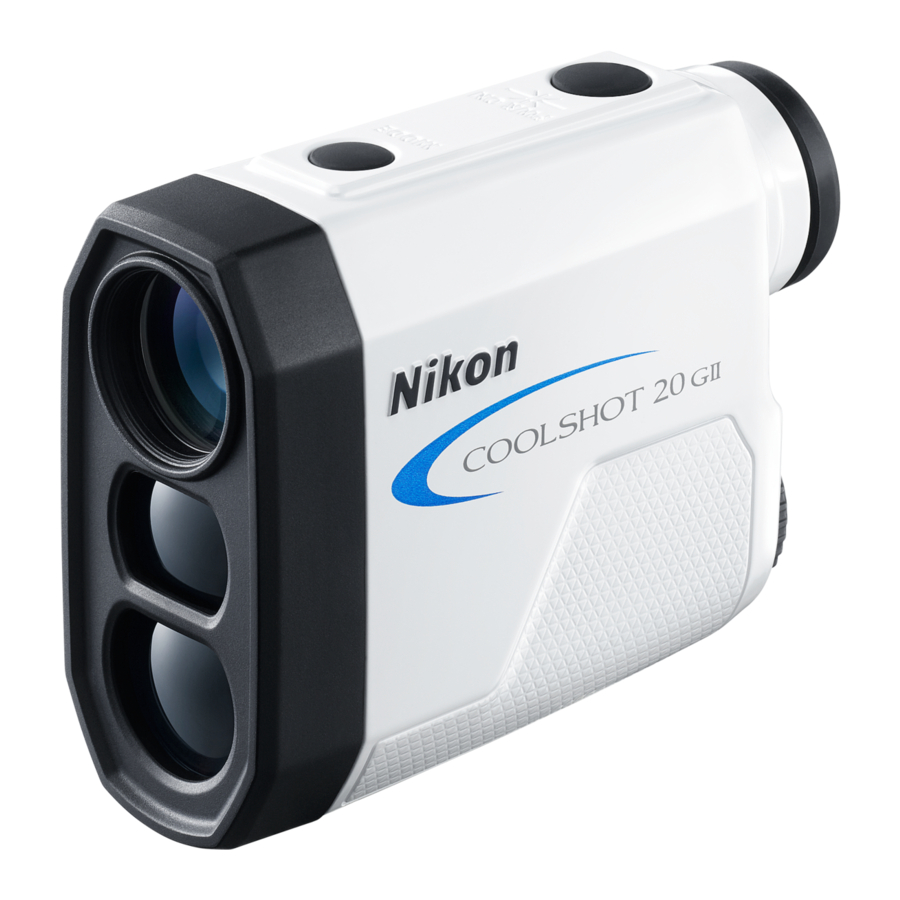

Nikon COOLSHOT 20 GII - 6x20 Lazerli masofa o'lchagich qo'llanmasi

Mundarija

Qurilma bilan tanishish

Asosiy xususiyatlar

  • Nishon ustuvorligi algoritmidan foydalanadi, bu flagstikni o'lchashni osonlashtiradi
  • Yuqori sifatli 6× ko'p qatlamli qoplamali finder
  • Agar bitta o'lchov muvaffaqiyatsiz bo'lsa, 4 sekundgacha avtomatik uzluksiz o'lchash
  • Uzluksiz o'lchash funksiyasini faollashtirish uchun PWR tugmasini bosib ushlab turing (taxminan 8 sekundgacha)
  • Avtomatik quvvatni o'chirish (kutish ekranidan taxminan 8 soniya ishlamay qolganda)
  • Yomg'irga chidamli — JIS/IEC himoya klassi 4 (IPX4) ekvivalenti (Nikon sinov sharoitlarida)
  • Ko'rinmas/Ko'z uchun xavfsiz EN/IEC Class 1M lazer

Ushbu mahsulot o'lchash uchun ko'rinmas lazer nuridan foydalanadi. U lazer nurining masofa o'lchagichdan nishongacha va orqaga borishiga ketadigan vaqtni o'lchaydi. Lazerning aks etishi va o'lchash natijalari iqlim va atrof-muhit sharoitlariga, shuningdek, nishonning rangi, sirt qoplamasi, o'lchami, shakli va boshqa xususiyatlariga qarab farq qilishi mumkin.

Quyidagi hollarda o'lchash noaniq bo'lishi yoki ishlamay qolishi mumkin:

  • Qor, yomg'ir yoki tumanda
  • Kichik yoki ingichka nishon
  • Qora yoki to'q nishon
  • Nishon pog'onali sirtga ega
  • Harakatlanuvchi yoki tebranuvchi nishon
  • Suv yuzasini o'lchashda
  • Shisha orqali o'lchanadigan nishon
  • Nishon shisha yoki oyna bo'lganda
  • Lazerning nishonning aks ettiruvchi yuzasiga tushishi qiyshiq bo'lganda

O'lchash natijalari haqida
Ushbu qurilma asosiy masofa o'lchagichdir. Uning o'lchash natijalaridan rasmiy dalil sifatida foydalanib bo'lmaydi.

Nomenklatura

Nomenklatura

  1. PWR tugmasi (POWER ON/O'lchash (POWER ON/O'lchash) tugmasi)
  2. MODE tugmasi
  3. Monokulyar ob'ektiv linza
  4. Lazer emissiya aperturasi
  5. Lazer detektori aperturasi
  6. Ko'zoynak/Dioptrni sozlash halqasi
  7. 6× monokulyar okulyar
  8. Dioptr indeksi
  9. Tasma uchun teshik
  10. Batareya kamerasi qopqog'i "Ochiq" ko'rsatkichi
  11. Batareya kamerasi qopqog'i
  12. Mahsulot raqami yorlig'i
  13. Ko'rsatkich

Tarkibi

  • Korpus ×1
  • Tasma ×1
  • G'ilof ×1
  • Litiy batareyasi (CR2) ×1

Ichki displey

Ichki displey - Umumiy ko'rinish

  1. Nishon belgisi
    : O'lchamoqchi bo'lgan nishonga qarang. Nishonni belgining markaziga joylashtiring.
  2. O'lchov birligi (m: metr/YD: yard)
  3. Masofa
    : "O'lchashda xatolik" yoki "O'lchashning iloji yo'q"
  4. Batareya darajasi ko'rsatkichi
  5. Lazer nurlanish belgisi
    : O'lchash uchun lazer nurlantirilayotganda paydo bo'ladi. Ushbu belgi ko'rsatilganda ob'ektiv linza tomon qaramang.
  • Ushbu mahsulotning ichki displeyi okulyar tomonidan kattalashtiriladi. Kirgan changni ko'rishingiz mumkin bo'lsa-da, bu o'lchash aniqligiga ta'sir qilmaydi.

Batareyani o'rnatish/almashtirish

Batareya turi

3V CR2 litiy batareyasi ×1

Batareyani o'rnatish/almashtirish

  1. Batareya kamerasi qopqog'ini oching.
    Batareya kamerasi qopqog'ini soat miliga teskari yo'nalishda aylantiring va uni olib tashlang.
  2. Batareyani o'rnating.
    Batareyani almashtirish uchun yangisini o'rnatishdan oldin eski batareyani chiqarib oling.
    Batareyaning + va - uchlarini to'g'ri yo'nalishda o'rnatish uchun batareya kamerasi ichidagi batareyani o'rnatish belgisiga amal qiling (shunday o'rnatingki, + uchi tashqi tomonga qaragan bo'lsin). Agar batareya to'g'ri o'rnatilmagan bo'lsa, Lazerli masofa o'lchagich ishlamaydi.
  3. Batareya kamerasi qopqog'ini o'rnating.
    Batareya kamerasi qopqog'ini soat mili yo'nalishi bo'yicha aylantiring va uni mahkamlang. Batareya kamerasi qopqog'ini o'rnatayotganda, uni oxirigacha mahkamlang va mahkamlanganligini tekshiring.
  • Batareya kamerasi qopqog'ini aylantirish qiyin bo'lishi mumkin, chunki ushbu mahsulot suvga chidamlilik qobiliyatini saqlab qolish uchun rezina muhrdan foydalanadi.

Batareya darajasi ko'rsatkichi

Displey Tavsif
Yoqilgandan so'ng, faqat 2 soniya davomida ko'rsatiladi. Yetarli quvvat mavjud.
Yoqilgandan so'ng, faqat 2 soniya davomida ko'rsatiladi. Quvvat kamaymoqda.
Batareyani almashtirishga tayyorlaning.
Doimiy ravishda ko'rsatiladi. Kam. Batareyani yangisiga almashtirish kerak.
Miltillaydi. 3 marta miltillagandan so'ng, avtomatik ravishda o'chadi. Batareya bo'sh. Batareyani almashtiring.

Masofa ko'rsatish birligini o'zgartirish

O'lchash natijalarining ko'rsatish birligi uchun YD (yard) yoki m (metr) ni tanlang. Zavodning standart sozlamasi YD (yard) hisoblanadi.

  1. Lazerli masofa o'lchagichni yoqish uchun PWR tugmasini bosing.
  2. MODE tugmasini ikki soniyadan ko'proq bosib turing. Displey birligi o'zgartirilganda, tugmani qo'yib yuboring.
    Masofa ko'rsatish birligini o'zgartirish
  • Sozlama Lazerli masofa o'lchagich o'chirilganida ham saqlanadi.

O'lchash


Bu yerda ko'rsatilganlardan boshqa tartib-qoidalarni boshqarish, sozlash yoki ishlatish lazer nurlanishi tufayli salbiy oqibatlarga olib kelishi yoki sog'lig'ingizga zarar yetkazishi mumkin.

Ichki displey fokusini sozlash

Agar ichki displeyni ko'rish qiyin bo'lsa, quyidagi tartibda fokusni sozlang.

  1. Quvvatni yoqish uchun PWR tugmasini bosing.
  2. Okulyar orqali qarang va ichki displey fokusga kelguncha dioptrni sozlash halqasini aylantiring.

O'lchash

  1. Quvvatni yoqish uchun PWR tugmasini bosing.
  • Agar siz tugmani taxminan 8 soniya davomida ishlatmasangiz, quvvat avtomatik ravishda o'chadi.
  1. Nishonga qarang.
    Nishon belgisining markazini nishonga joylashtiring.
  2. O'lchash uchun PWR tugmasini bosing.
    O'lchashdan so'ng, natija taxminan 8 soniya davomida ko'rsatiladi, keyin quvvat avtomatik ravishda o'chadi.
    Qayta o'lchash uchun quvvat yoqilgan paytda PWR tugmasini bosing.

Yagona o'lchash

PWR tugmasini bir marta bosish yagona o'lchashni boshlaydi, so'ngra natijalarni ko'rsatadi.

  • Agar o'lchash muvaffaqiyatsiz bo'lsa, natijalar olinmaguncha o'lchash avtomatik ravishda taxminan 4 soniyagacha davom etadi. O'lchash muvaffaqiyatli bo'lganda, taxminan 4 soniya ichida ham to'xtaydi.
    Yagona o'lchash - Misol

Uzluksiz o'lchash

Taxminan 8 soniyagacha uzluksiz o'lchashni boshlash uchun PWR tugmasini bosib ushlab turing. O'lchash vaqtida lazer nurlanish belgisi miltillayotganda o'lchangan natija ketma-ket ko'rsatiladi. Agar tugmadan barmog'ingizni olib tashlasangiz, uzluksiz o'lchash to'xtaydi.
Uzluksiz o'lchash
* Agar o'lchash muvaffaqiyatsiz bo'lsa, natijalar olinmaguncha o'lchash avtomatik ravishda taxminan 4 soniyagacha davom etadi.

  • Golf maydonchasida flagstikni o'lchashda
    Qo'l silkinishining ta'sirini kamaytirish uchun uzluksiz o'lchash funksiyasi bilan nishon belgisining markazida flagstikni nishonga olishni davom eting.

Texnik xususiyatlar

O'lchash diapazoni (haqiqiy masofa) 5 - 730 m/6 - 800 yd.
Masofa displeyi (qadam) 1 m/yd.
Aniqilik (haqiqiy masofa)*1 ±1 m/yd. (100 m/yd.dan qisqa)
±2 m/yd. (100 m/yd. va undan yuqori)
Kattalashtirish (×) 6
Ob'ektiv linzaning samarali diametri (mm) 20
Ko'rish burchagi (haqiqiy) (˚) 6.0
Ko'zning uzoqligi (mm) 16.7
Chiqish qorachig'i (mm) 3.3
Dioptrni sozlash ±4 m-1
O'lchamlar (L × H × W) (mm/dyuym) 91 × 73 × 37/3.6 × 2.9 ×1.5
Og'irligi (g/oz.) Taxminan 130/4.6 (batareyasiz)
Ishlash harorati (˚C/˚F) -10 — +50/14 — 122
Ishlash namligi (%RH) 80 yoki undan kam (shudring kondensatsiyasiz)
Quvvat manbai CR2 litiy batareyasi × 1 (DC 3V)
Avtomatik quvvatni o'chirish (taxminan 8 soniyadan keyin ishlamay qolganda)
Tuzilishi Yomg'irga chidamli *2
Elektromagnit moslashuv FCC Part15 SubPartB class B, EU:EMC directive, AS/NZS, VCCI classB,
CU TR 020, ICES-003
Atrof-muhit RoHS, WEEE
Lazer klassifikatsiyasi IEC60825-1: Class 1M/Lazer mahsuloti
FDA/21 CFR Part 1040.10: Class I Lazer mahsuloti
To'lqin uzunligi (nm) 905
Impuls davomiyligi (ns) 20
Chiqish quvvati (W) 23
Nur tarqalishi (mrad) Vertikal: 3.33, Gorizontal: 0.17
  • Mahsulotning texnik xususiyatlariga nishon ob'ektining shakli, sirt tuzilishi va tabiati, va/yoki ob-havo sharoitlariga qarab erishilmasligi mumkin.

*1 Nikonning o'lchash sharoitlarida.
*2 Ushbu mahsulot JIS/IEC himoya klassi 4 (IPX4) ga teng (Nikonning sinov sharoitlarida). Ushbu reyting qurilmaning suvga chidamlilik ko'rsatkichlariga yoki barcha sharoitlarda shikastlanish yoki muammolardan xoli bo'lishiga kafolat bermaydi. Foydalanishda quyidagilarga e'tibor bering:

  • Mahsulotni oqar suvda ishlatmang yoki ushlab turmang.
  • Agar ushbu mahsulotning harakatlanuvchi qismlarida namlik aniqlansa, mahsulotni ishlatishni to'xtating va uni artib oling.

Batareyaning ishlash muddati
Taxminan 20 000 marta (taxminan 20°C (68°F) da)
Bu ko'rsatkich harorat va boshqa omillar kabi sharoitlarga qarab farq qilishi mumkin. Faqat qo'llanma sifatida foydalaning.

  • Ushbu Nikon Lazerli masofa o'lchagich bilan birga taqdim etilgan batareya ishlashni tekshirish uchun mo'ljallangan. Tabiiy elektr zaryadsizlanishi tufayli ushbu batareyaning ishlash muddati yuqorida qayd etilganidan qisqaroq bo'lishi mumkin.

Nosozliklarni bartaraf etish/Ta'mirlash

Agar ushbu mahsulot kutilganidek ishlamasa, mahalliy diler yoki uni sotib olgan do'kon bilan maslahatlashishdan oldin quyidagi ro'yxatni tekshiring.

  • Agar mahsulotda muammo bo'lsa.
Muammo Sabab/Yechim

  • Yoqilmaydi
  • PWR tugmasini bosing (korpusning yuqori qismida).
  • Batareyaning to'g'ri o'rnatilganligini tekshiring.
  • Batareyani yangisiga almashtiring.

  • O'lchashning iloji yo'q

  • G'ayrioddiy natija
  • Sozlarni tasdiqlang.
  • Sizga yaqin joylashgan katta nishonni o'lchay oladimi (misol: sizdan taxminan 15 m/yd. oldinda joylashgan bino).
  • Agar kerak bo'lsa, linza yuzasini tozalang.
  • Agar sizga ta'mirlash kerak bo'lsa, mahalliy diler yoki mahsulotni sotib olgan do'kon bilan bog'laning.
    Ta'mirlamang yoki qismlarga ajratmang. Bu jiddiy hodisaga olib kelishi mumkin.
    Shuni yodda tutingki, agar foydalanuvchi mahsulotni ta'mirlashga yoki qismlarga ajratishga urinishsa, Nikon har qanday to'g'ridan-to'g'ri yoki bilvosita zarar uchun javobgar emas.
