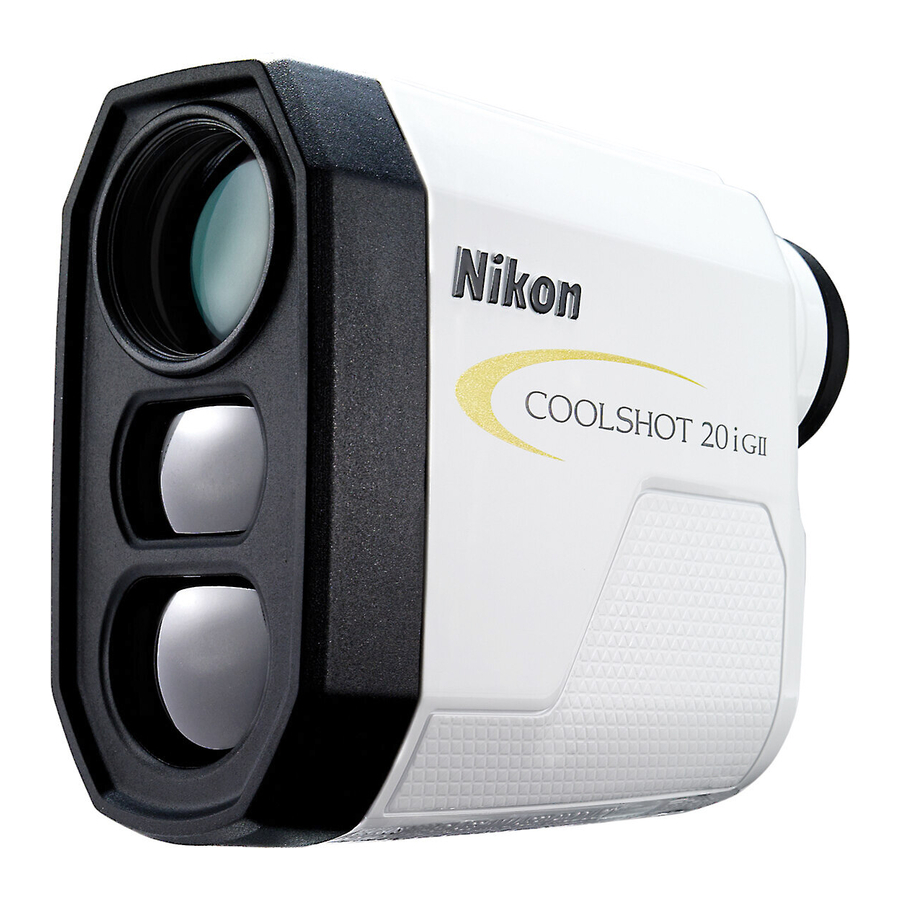

Nikon COOLSHOT 20i GII - 6x20 Lazerli masofa o'lchagich qo'llanmasi

Mundarija

Lazerli masofa o'lchagich bilan tanishish

Asosiy xususiyatlar

  • Golf rejimi (standart sozlama) qiyalik bo'yicha to'g'rilangan masofani (gorizontal masofa ± balandlik) ko'rsatadi, bu golf uchun foydalidir
  • Birinchi nishon ustuvorligi algoritmidan foydalanadi, u flagstickni o'lchashni osonlashtiradi
  • Ko'p qatlamli qoplamali yuqori sifatli 6× finder
  • Agar bitta o'lchov muvaffaqiyatsiz bo'lsa, 4 sekundgacha avtomatik uzluksiz o'lchov
  • Uzluksiz o'lchov funksiyasini faollashtirish uchun PWR tugmasini bosib ushlab turing (taxminan 8 sekundgacha)
  • Avtomatik quvvatni o'chirish (kutish ekranidan taxminan 8 soniya ishlamay qolganda)
  • Yomg'irga chidamli — JIS/IEC himoya klassi 4 (IPX4) ekvivalenti (Nikon sinov sharoitlarida)
  • Ko'rinmas/Ko'z uchun xavfsiz EN/IEC Class 1M Lazer

O'lchov natijalari haqida

Ushbu qurilma asosiy masofa o'lchagichdir. Uning o'lchov natijalaridan rasmiy dalil sifatida foydalanish mumkin emas.

Ushbu mahsulot o'lchash uchun ko'rinmas lazer nuridan foydalanadi. U lazer nurining masofa o'lchagichdan nishongacha va orqaga o'tishi uchun ketadigan vaqtni o'lchaydi. Lazerning aks etishi va o'lchov natijalari iqlim va atrof-muhit sharoitlariga, shuningdek, nishonning rangi, sirtining sifati, o'lchami, shakli va boshqa xususiyatlariga qarab farq qilishi mumkin.

Quyidagi hollarda o'lchov noaniq bo'lishi yoki ishlamay qolishi mumkin:

  • Qorda, yomg'irda yoki tumanda
  • Kichik yoki ingichka nishon
  • Qora yoki to'q nishon
  • Nishonning pog'onali yuzasi bor
  • Harakatlanuvchi yoki tebranuvchi nishon
  • Suv yuzasini o'lchashda
  • Shisha orqali o'lchanadigan nishon
  • Nishon shisha yoki oyna bo'lganda
  • Lazerning nishonning aks ettiruvchi yuzasiga tushishi qiyshiq bo'lganda

Nomenklatura/Tarkibi

Nomenklatura/Tarkibi

  1. PWR tugmasi (POWER ON/O'lchov (Measurement) tugmasi)
  2. MODE tugmasi
  3. Monokulyar ob'ektiv linza
  4. Lazer emissiya aperturasi
  5. Lazer detektori aperturasi
  6. Ko'zoynak/Diopter sozlash halqasi
  7. 7 6× monokulyar okulyar
  8. Diopter indeksi
  9. Tasma uchun teshik
  10. Batareya kamerasi qopqog'i "Ochiq" (Open) ko'rsatkichi
  11. Batareya kamerasi qopqog'i
  12. Mahsulot raqami yorlig'i
  13. Ko'rsatkich

Tarkibi

  • Korpus ×1
  • G'ilof ×1
  • Tasma ×1
  • Litiy batareyasi (CR2) ×1

Ichki displey


  1. Golf rejimi sozlamalarida haqiqiy masofa
    : "O'lchashda xatolik" (Failure to measure) yoki "O'lchashning iloji yo'q" (Unable to measure)
  2. Nishon belgisi
    : O'lchamoqchi bo'lgan nishonga qarang.
    Nishonni belgi markaziga joylashtiring.
  3. O'lchov birligi (m: metr/YD: yard)
  4. Masofa
    : "O'lchashda xatolik" (Failure to measure) yoki "O'lchashning iloji yo'q" (Unable to measure)
  5. Batareya darajasi ko'rsatkichi
  6. O'lchov displey rejimi ko'rsatkichlari
  7. Lazer nurlanish belgisi
    : Lazer o'lchov uchun nurlantirilayotganda paydo bo'ladi. Ushbu belgi ko'rsatilganda ob'ektiv linza tomon qaramang.
  • Ushbu mahsulotning ichki displeyi okulyar tomonidan kattalashtiriladi. Ichkariga kirgan changni ko'rishingiz mumkin bo'lsa-da, bu o'lchov aniqligiga ta'sir qilmaydi.

Batareyani o'rnatish/almashtirish

Batareya turi

3V CR2 litiy batareyasi ×1

Batareyani o'rnatish/almashtirish

  1. Batareya kamerasi qopqog'ini oching. Batareya kamerasi qopqog'ini soat miliga teskari yo'nalishda aylantiring va uni olib tashlang.
  2. Batareyani o'rnating. Batareyani almashtirish uchun yangisini o'rnatishdan oldin eski batareyani chiqarib oling. Batareyaning + va - uchlarini to'g'ri yo'nalishda o'rnatish uchun batareya kamerasi ichidagi batareyani o'rnatish belgisiga amal qiling (shunday o'rnatingki, + uchi tashqariga qarasin). Agar batareya noto'g'ri o'rnatilgan bo'lsa, lazerli masofa o'lchagich ishlamaydi.
  3. Batareya kamerasi qopqog'ini mahkamlang. Batareya kamerasi qopqog'ini soat mili yo'nalishi bo'yicha aylantiring va uni mahkamlang. Batareya kamerasi qopqog'ini mahkamlayotganda, uni oxirigacha burab qo'ying va mahkamlanganligini tekshiring.
  • Batareya kamerasi qopqog'ini aylantirish qiyin bo'lishi mumkin, chunki ushbu mahsulot suvga chidamlilik qobiliyatini saqlab qolish uchun rezina muhrdan foydalanadi.

Batareya darajasi ko'rsatkichi

Displey Tavsif
Quvvat yoqilgandan so'ng, faqat 2 soniya davomida ko'rsatiladi. Quvvat yetarli.
Quvvat yoqilgandan so'ng, faqat 2 soniya davomida ko'rsatiladi. Quvvat kamaymoqda.
Batareyani almashtirishga tayyorlaning.
Doimiy ravishda ko'rsatiladi. Past. Batareyani yangisiga almashtirish kerak.
Miltillaydi. 3 marta miltillagandan so'ng, avtomatik ravishda o'chadi. Batareya bo'sh. Batareyani almashtiring.
  • MODE tugmasini ishlatish

MODE tugmasini bosishning ikki yo'li mavjud. Ushbu qo'llanmadagi tavsiflarga amal qilgan holda tugmani ishlating.

  • "Bosib ushlab turish" tugmani 1,5 soniya yoki undan ko'proq vaqt davomida bosib turishni anglatadi.
  • "Bosish" tugmani tezda bosishni anglatadi (1,5 soniyadan kam).

Sozlash menyularining ishlash diagrammasi

Sozlash menyularining ishlash diagrammasi

MODE tugmasini bosib ushlab turing.
MODE tugmasini bosing.
PWR tugmasini bosing.

Agar siz MODE tugmasini bosib ushlab tursangiz yoki sozlash menyularida ishlayotganingizda taxminan 8 soniya davomida tugmalarni ishlatmasangiz, ko'rsatilgan sozlash saqlanadi va lazerli masofa o'lchagich kutish rejimiga qaytadi.

O'lchov displey rejimini o'zgartirish (F1)

Golf o'yin uslubingizga qarab ikkita rejim o'rtasida o'ting (quyidagi rasmga qarang). Ko'rsatilgan ma'lumot rejimga qarab farq qiladi. Zavodning standart sozlamasi golf rejimi.

  1. Lazerli masofa o'lchagichni yoqish uchun PWR tugmasini bosing.
  2. MODE tugmasini bosib ushlab turing.
    • Endi siz o'lchov displey rejimini o'zgartirishingiz mumkin.
  3. Sozlash PWR tugmasini har bosganingizda o'zgaradi.
    O'lchov displey rejimini o'zgartirish (F1)
  • Agar siz MODE tugmasini bosib ushlab tursangiz yoki taxminan 8 soniya davomida tugmalarni ishlatmasangiz, ko'rsatilgan sozlash saqlanadi va lazerli masofa o'lchagich kutish rejimiga qaytadi.
  • Sozlash lazerli masofa o'lchagich o'chirilganida ham saqlanadi.

Masofa displey birligini o'zgartirish (F2)

O'lchov natijalarining displey birligi uchun YD (yard) yoki m (metr) ni tanlang. Zavodning standart sozlamasi YD (yard).

  1. PWR tugmasini bosib lazerli masofa o'lchagichni yoqing.
  2. MODE tugmasini bosib ushlab turing.
  3. MODE tugmasini bir marta bosing.
    • Endi siz masofa displey birligini o'zgartirishingiz mumkin.
  4. Sozlash PWR tugmasini har bosganingizda o'zgaradi.
    • Agar siz MODE tugmasini bossangiz yoki taxminan 8 soniya davomida tugmalarni ishlatmasangiz, ko'rsatilgan sozlash saqlanadi va lazerli masofa o'lchagich kutish rejimiga qaytadi.
    • Sozlash lazerli masofa o'lchagich o'chirilganida ham saqlanadi.

O'lchov


Bu yerda ko'rsatilganlardan boshqa boshqaruv, sozlash yoki protseduralardan foydalanish lazer nurlanishi tufayli salbiy oqibatlarga olib kelishi yoki sog'lig'ingizga zarar yetkazishi mumkin.

  • O'lchashdan oldin har bir menyu sozlamasini tasdiqlashga ishonch hosil qiling. Menyular tafsilotlari va sozlamalarni qanday o'zgartirish haqida "Menyular bo'ylab harakatlanish" bo'limiga qarang.

Ichki displeyning fokusini sozlash

Agar ichki displeyni ko'rish qiyin bo'lsa, quyidagi protsedura bilan fokusni sozlang.

  1. Quvvatni yoqish uchun PWR tugmasini bosing.
  2. Ko'zoynakdan qarang va ichki displey fokusga kelguncha diopter sozlash halqasini aylantiring.

O'lchash

  1. Quvvatni yoqish uchun PWR tugmasini bosing.
    • Agar siz taxminan 8 soniya davomida tugmani ishlatmasangiz, quvvat avtomatik ravishda o'chadi.

      Quvvat yoqilgandan so'ng darhol
  2. Nishonga oling. Nishon markazini nishonga joylashtiring.
  3. O'lchash uchun PWR tugmasini bosing. O'lchovdan so'ng natija taxminan 8 soniya davomida ko'rsatiladi, so'ngra quvvat avtomatik ravishda o'chadi. Qayta o'lchash uchun quvvat yoqilgan paytda PWR tugmasini bosing.

O'lchovdan so'ng natija taxminan 8 soniya davomida ko'rsatiladi, so'ngra quvvat avtomatik ravishda o'chadi.
Qayta o'lchash uchun quvvat yoqilgan paytda PWR tugmasini bosing.

Yagona o'lchov

PWR tugmasini bir marta bosish yagona o'lchovni boshlaydi, so'ngra natijalarni ko'rsatadi.

  • Agar o'lchov muvaffaqiyatsiz bo'lsa, natijalar olingunga qadar o'lchov taxminan 4 soniyagacha avtomatik ravishda davom etadi. O'lchov muvaffaqiyatli bo'lganda, hatto taxminan 4 soniya ichida ham to'xtaydi.

    O'lchangan masofa displeyining namunasi

    O'lchov muvaffaqiyatsizligining namunasi

Uzluksiz o'lchov

Taxminan 8 soniyagacha uzluksiz o'lchovni boshlash uchun PWR tugmasini bosib ushlab turing. O'lchov vaqtida o'lchangan natija lazer nurlanishi belgisi miltillab turganda ketma-ket ko'rsatiladi. Agar tugmadan barmoqingizni olib tashlasangiz, uzluksiz o'lchov to'xtaydi.

* Agar o'lchov muvaffaqiyatsiz bo'lsa, natijalar olingunga qadar o'lchov taxminan 4 soniyagacha avtomatik ravishda davom etadi.

ma'lumot
Golf maydonchasida bayroqni o'lchashda
Qo'l silkinishining ta'sirini minimallashtirish uchun uzluksiz o'lchov funksiyasi bilan nishon markazida bayroqni nishonga olishni davom eting.

Texnik eslatmalar

Texnik xususiyatlar

O'lchov diapazoni (haqiqiy masofa) 5-730 m/6-800 yd.
Masofani ko'rsatish (qadam) 1 m/yd.
Aniqilik (haqiqiy masofa)*1 ±1 m/yd. (100 m/yd. dan qisqa) ±2 m/yd. (100 m/yd. va undan yuqori)
Kattalashtirish (×) 6
Ob'ektiv linzaning samarali diametri (mm) 20
Ko'rish burchagi (haqiqiy) (˚) 6.0
Ko'zning uzoqligi (mm) 16.7
Chiqish qorachig'i (mm) 3.3
Diopterni sozlash ±4 m-1
O'lchamlar (L × H × W) (mm/dyuym) 91 × 73 × 37/3.6 × 2.9 ×1.5
Og'irligi (g/oz.) Taxminan. 130/4.6 (batareyasiz)
Ishlash harorati (˚C/˚F) -10 — +50/14 — 122
Ishlash namligi (%RH) 80 yoki undan kam (shudring kondensatsiyasiz)
Quvvat manbai CR2 litiy batareyasi × 1 (DC 3V)
Avtomatik o'chirish (taxminan 8 soniyadan so'ng ishlatilmasa)
Tuzilishi Yomg'ir o'tkazmaydigan*2
Elektromagnit moslashuv

FCC Part15 SubPartB class B, EU:EMC directive, AS/NZS, VCCI classB,

CU TR 020, ICES-003
Atrof-muhit RoHS, WEEE
Lazer klassifikatsiyasi IEC60825-1: Class 1M/Laser Product FDA/21 CFR Part 1040.10: Class I Laser Product
To'lqin uzunligi (nm) 905
Impuls davomiyligi (ns) 20
Chiqish (W) 23
Nur tarqalishi (mrad) Vertikal: 3.33, Gorizontal: 0.17
  • Mahsulotning texnik xususiyatlariga ob'ektning shakli, sirt tuzilishi va tabiati va/yoki ob-havo sharoitlariga qarab erishilmasligi mumkin.

*1 Nikonning o'lchash sharoitlarida.
*2 Ushbu mahsulot JIS/IEC himoya klassi 4 (IPX4) ga teng (Nikonning sinov sharoitlarida). Ushbu reyting qurilmaning suvga chidamliligini yoki barcha sharoitlarda shikastlanish yoki muammolardan xoli bo'lishini kafolatlamaydi. Iltimos, foydalanishda quyidagilarga e'tibor bering:

  • Mahsulotni oqar suvda ishlatmang yoki ushlab turmang.
  • Agar ushbu mahsulotning harakatlanuvchi qismlarida namlik aniqlansa, mahsulotni ishlatishni to'xtating va uni artib oling.

Batareyaning ishlash muddati

Taxminan. 20 000 marta (taxminan 20°C (68°F) da)
Bu ko'rsatkich harorat va boshqa omillarga qarab farq qilishi mumkin. Faqat qo'llanma sifatida foydalaning.

  • Ushbu Nikon lazerli masofa o'lchagich bilan ta'minlangan batareya ishlashni tekshirish uchun mo'ljallangan. Tabiiy elektr zaryadsizlanishi tufayli, ushbu batareyaning ishlash muddati yuqorida qayd etilganidan qisqaroq bo'lishi mumkin.

Nosozliklarni bartaraf etish/Ta'mirlash

  • Agar ushbu mahsulot kutilganidek ishlamasa, mahalliy dileringizga yoki uni sotib olgan do'konga murojaat qilishdan oldin quyidagi ro'yxatni tekshiring.
  • Agar mahsulotda muammo bo'lsa.
Muammo Sabab/Yechim
Yoqilmaydi
  • PWR tugmasini (korpusning yuqori qismida) bosing.
  • Batareyaning to'g'ri o'rnatilganligini tekshiring.
  • Batareyani yangisiga almashtiring.
  • O'lchashning iloji yo'q
  • G'ayrioddiy natija
  • Sozlamalarni tasdiqlang.
  • Yaqiningizdagi katta nishonni o'lchay oladimi yoki yo'qligini tasdiqlang (misol: sizdan taxminan 15 m/yd oldinda joylashgan bino).
  • Agar kerak bo'lsa, linza yuzasini tozalang.
  • Agar sizga ta'mirlash kerak bo'lsa, mahalliy dileringizga yoki mahsulotni sotib olgan do'konga murojaat qiling.
    Ta'mirlamang yoki qismlarga ajratmang. Bu jiddiy hodisaga olib kelishi mumkin.
    Shuni yodda tutingki, agar foydalanuvchi mahsulotni ta'mirlashga yoki qismlarga ajratishga urinib ko'rsa, Nikon har qanday to'g'ridan-to'g'ri yoki bilvosita zarar uchun javobgar emas.
