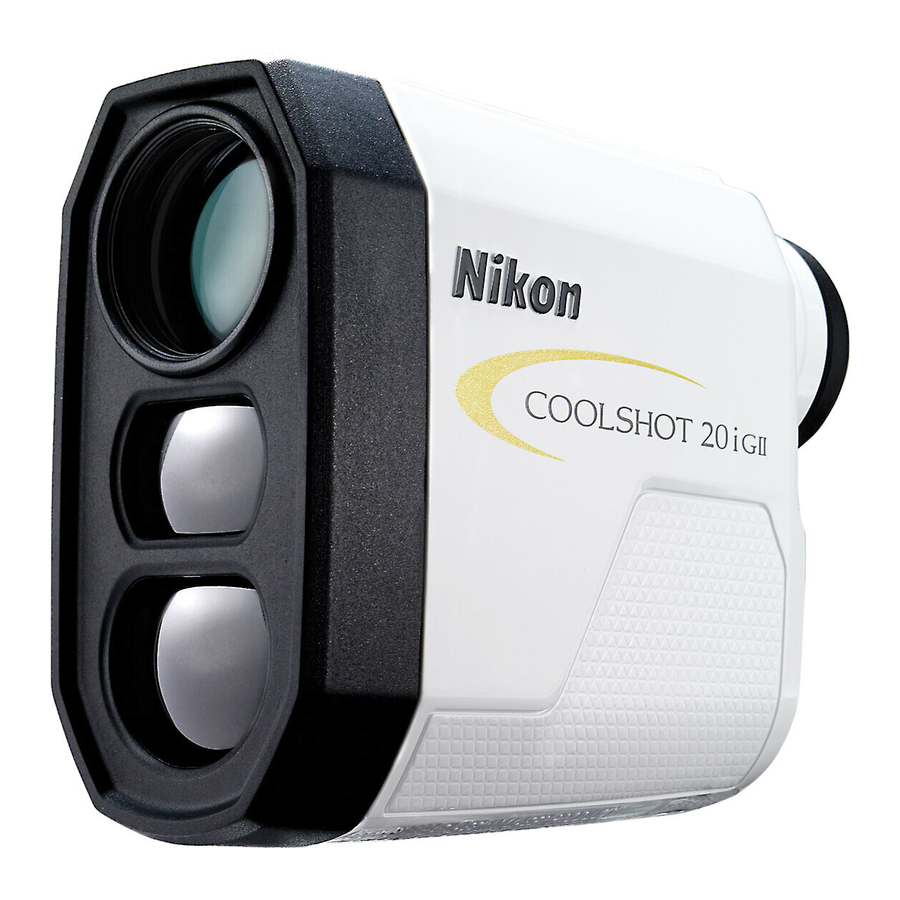

Nikon COOLSHOT 20i GII - Manuale del telemetro laser 6x20

Introduzione al telemetro laser

Caratteristiche principali

• La modalità Golf (impostazione predefinita) visualizza la distanza corretta in base alla pendenza (distanza orizzontale ± altezza), utile per il golf
• Utilizza l'algoritmo di Priorità al Primo Obiettivo che facilita la misurazione dell'asta della bandiera
• Mirino 6× di alta qualità con rivestimento multistrato
• Misurazione continua automatica fino a 4 secondi in caso di misurazione singola non riuscita
• Tenere premuto il pulsante PWR per attivare la funzione di misurazione continua (fino a circa 8 secondi)
• Spegnimento automatico (circa 8 secondi di inattività dalla schermata di standby)
• A prova di pioggia — Classe di protezione JIS/IEC 4 (IPX4) equivalente (in base alle condizioni di test di Nikon)
• Laser di Classe 1M EN/IEC invisibile/sicuro per gli occhi

Informazioni sui risultati di misurazione

Questo dispositivo è un telemetro di base. I suoi risultati di misurazione non possono essere utilizzati come prova ufficiale.

Questo prodotto utilizza un raggio laser invisibile per la misurazione. Misura il tempo impiegato dal raggio laser per viaggiare dal telemetro all'obiettivo e ritorno. La riflettività laser e i risultati di misurazione possono variare in base alle condizioni climatiche e ambientali, nonché al colore, alla finitura superficiale, alle dimensioni, alla forma e ad altre caratteristiche dell'obiettivo.

La misurazione potrebbe essere imprecisa o non riuscire nei seguenti casi:

• In caso di neve, pioggia o nebbia
• Obiettivo piccolo o sottile
• Obiettivo nero o scuro
• L'obiettivo ha una superficie a gradini
• Obiettivo in movimento o vibrante
• Quando si misura la superficie dell'acqua
• Obiettivo misurato attraverso il vetro
• Quando l'obiettivo è vetro o uno specchio
• Quando l'incidenza del laser sulla superficie riflettente dell'obiettivo è obliqua

Nomenclatura/Composizione

1. Pulsante PWR (pulsante di accensione/misurazione (POWER ON/Measurement))
2. Pulsante MODE
3. Obiettivo monoculare
4. Apertura di emissione laser
5. Apertura del rilevatore laser
6. Oculare/Anello di regolazione diottrica
7. 7 Oculare monoculare 6×
8. Indice diottrico
9. Occhiello per la tracolla
10. Indicazione "Aperto" del coperchio del vano batteria
11. Coperchio del vano batteria
12. Etichetta del numero di prodotto
13. Indicazione

Composizione

• Corpo ×1
• Custodia ×1
• Tracolla ×1
• Batteria al litio (CR2) ×1

Display interno

1. Distanza effettiva con l'impostazione della modalità golf
   : "Misurazione non riuscita" o "Impossibile misurare"
2. Segno di destinazione
   : Mirare all'obiettivo che si desidera misurare.
   Posizionare l'obiettivo al centro del segno.
3. Unità di misura (m: metro/YD: iarda)
4. Distanza
   : "Misurazione non riuscita" o "Impossibile misurare"
5. Indicatore del livello della batteria
6. Indicazioni della modalità di visualizzazione della misurazione
7. Segno di irradiazione laser
   : Viene visualizzato mentre il laser viene irradiato per una misurazione. Non guardare verso il lato dell'obiettivo mentre viene visualizzato questo segno.

• Il display interno di questo prodotto viene ingrandito dall'oculare. Anche se si può vedere della polvere che è entrata, ciò non influisce sulla precisione della misurazione.

Inserimento/Sostituzione della batteria

Tipo di batteria

Batteria al litio 3V CR2 ×1

Inserimento/Sostituzione della batteria

1. Aprire il coperchio del vano batteria. Ruotare il coperchio del vano batteria in senso antiorario e rimuoverlo.
2. Inserire la batteria. Per sostituire la batteria, estrarre la vecchia batteria prima di inserirne una nuova. Seguire il segno di inserimento della batteria all'interno del vano batteria per inserire le estremità + e - della batteria nell'orientamento corretto (inserire in modo che l'estremità + sia rivolta verso l'esterno). Se la batteria non è inserita correttamente, il telemetro laser non funzionerà.
3. Fissare il coperchio del vano batteria. Ruotare il coperchio del vano batteria in senso orario e fissarlo saldamente. Quando si fissa il coperchio del vano batteria, avvitarlo saldamente fino in fondo e verificare che sia fissato.

• Il coperchio del vano batteria potrebbe essere difficile da ruotare perché questo prodotto utilizza una guarnizione in gomma per mantenere le sue capacità di resistenza all'acqua.

Indicatore del livello della batteria

Display		Descrizione
	Dopo l'accensione, viene visualizzato solo per 2 secondi.	Potenza sufficiente disponibile.
	Dopo l'accensione, viene visualizzato solo per 2 secondi.	Batteria in esaurimento. Prepararsi a sostituire la batteria.
	Visualizzato continuamente.	Basso. La batteria deve essere sostituita con una nuova.
	Lampeggia. Dopo aver lampeggiato 3 volte, si spegne automaticamente.	La batteria è scarica. Sostituire la batteria.

Navigazione nei menu

• Utilizzo del pulsante MODE

Ci sono due modi per premere il pulsante MODE. Utilizzare il pulsante seguendo le descrizioni in questo manuale.

• "Premere e tenere premuto" significa continuare a premere il pulsante per 1,5 secondi o più.
• "Premere" significa premere il pulsante rapidamente (meno di 1,5 secondi).

Schema operativo dei menu di impostazione

Premere e tenere premuto il pulsante MODE.
Premere il pulsante MODE.
Premere il pulsante PWR.

Se si preme e si tiene premuto il pulsante MODE o non si utilizzano i pulsanti per circa 8 secondi durante l'utilizzo dei menu di impostazione, l'impostazione visualizzata viene salvata e il telemetro laser torna in standby.

Modifica della modalità di visualizzazione della misurazione (F1)

Passare da una modalità all'altra (fare riferimento alla figura seguente) in base al proprio stile di gioco del golf. Le informazioni visualizzate variano a seconda della modalità. L'impostazione predefinita di fabbrica è la modalità golf.

1. Premere il pulsante PWR per accendere il telemetro laser.
2. Premere e tenere premuto il pulsante MODE.
   • Ora è possibile modificare la modalità di visualizzazione della misurazione.
3. L'impostazione cambia ogni volta che si preme il pulsante PWR.


• Se si preme e si tiene premuto il pulsante MODE o non si utilizzano i pulsanti per circa 8 secondi, l'impostazione visualizzata viene salvata e il telemetro laser torna in standby.
• L'impostazione viene salvata anche quando il telemetro laser è spento (OFF).

Modifica dell'unità di visualizzazione della distanza (F2)

Per l'unità di visualizzazione dei risultati della misurazione, selezionare YD (iarde) o m (metri). L'impostazione predefinita di fabbrica è YD (iarde).

1. Premere il pulsante PWR per accendere il telemetro laser.
2. Premere e tenere premuto il pulsante MODE.
3. Premere il pulsante MODE una volta.
   • Ora è possibile modificare l'unità di visualizzazione della distanza.
4. L'impostazione cambia ogni volta che si preme il pulsante PWR.

   • Se si preme il pulsante MODE o non si utilizzano i pulsanti per circa 8 secondi, l'impostazione visualizzata viene salvata e il telemetro laser torna in standby.
   • L'impostazione viene salvata anche quando il telemetro laser è spento (OFF).

Misurazione

Controlli, regolazioni o utilizzo di procedure diverse da quelle specificate nel presente documento possono produrre effetti negativi o danni alla salute a causa della radiazione laser.

• Prima di misurare, assicurarsi di confermare ogni impostazione del menu. Fare riferimento a "Navigazione nei menu" per i dettagli del menu e come modificare le impostazioni.

Regolazione della messa a fuoco del display interno

Se il display interno è difficile da vedere, regolare la messa a fuoco con la seguente procedura.

1. Premere il pulsante PWR per accendere l'alimentazione.
2. Guardare attraverso l'oculare e ruotare la ghiera di regolazione diottrica fino a quando il display interno non è a fuoco.

Misurazione

1. Premere il pulsante PWR per accendere l'alimentazione.
   • Se non si utilizza il pulsante per circa 8 secondi, l'alimentazione si spegne automaticamente.

     Immediatamente dopo l'accensione

2. Mirare al bersaglio. Posizionare il centro del segno del bersaglio sul bersaglio.

3. Premere il pulsante PWR per misurare. Dopo la misurazione, il risultato viene visualizzato per circa 8 secondi, quindi l'alimentazione si spegne automaticamente. Premere il pulsante PWR mentre l'alimentazione è accesa per misurare di nuovo.

Dopo la misurazione, il risultato viene visualizzato per circa 8 secondi, quindi l'alimentazione si spegne automaticamente.
Premere il pulsante PWR mentre l'alimentazione è accesa per misurare di nuovo.

Misurazione singola

Premendo il pulsante PWR una volta si avvia la misurazione singola, quindi vengono visualizzati i risultati.

• Se la misurazione fallisce, la misurazione continua automaticamente per un massimo di circa 4 secondi fino a quando non si ottengono i risultati. La misurazione si interrompe quando ha successo, anche entro circa 4 secondi.

  Esempio di visualizzazione della distanza misurata

  Esempio di errore di misurazione

Misurazione continua

Tenere premuto il pulsante PWR per avviare la misurazione continua fino a circa 8 secondi. Durante la misurazione, il risultato misurato viene visualizzato consecutivamente mentre il segno di irradiazione laser lampeggia. Se si rilascia il dito dal pulsante, la misurazione continua si interrompe.

* Se la misurazione fallisce, la misurazione continua automaticamente per un massimo di circa 4 secondi fino a quando non si ottengono i risultati.

Quando si misura un'asta portabandiera in un campo da golf
Continuare a mirare l'asta portabandiera al centro del segno del bersaglio con la funzione di misurazione continua per ridurre al minimo gli effetti del tremolio della mano.

Note tecniche

Specifiche

• Le specifiche del prodotto potrebbero non essere raggiunte a seconda della forma, della texture superficiale e della natura dell'oggetto target e/o delle condizioni meteorologiche.

^*1 Nelle condizioni di misurazione di Nikon.
^*2 Questo prodotto è equivalente alla classe di protezione 4 (IPX4) JIS/IEC (nelle condizioni di test di Nikon). Questa classificazione non garantisce la resistenza all'acqua dell'unità o che sarà esente da danni o problemi in tutte le condizioni. Si prega di osservare quanto segue durante l'uso:

• Non utilizzare o tenere il prodotto in acqua corrente.
• Se si trova umidità sulle parti mobili di questo prodotto, interrompere l'uso del prodotto e asciugarlo.

Durata della batteria

Circa 20.000 volte (a circa 20°C (68°F))
Questa cifra può variare in base a condizioni quali la temperatura e altri fattori. Utilizzare solo come guida.

• La batteria fornita con questo telemetro laser Nikon è per il controllo del funzionamento. A causa della scarica elettrica naturale, la durata di questa batteria sarà probabilmente inferiore a quella sopra indicata.

Risoluzione dei problemi/Riparazione

• Se questo prodotto non funziona come previsto, controllare l'elenco seguente prima di consultare il rivenditore locale o il negozio in cui è stato acquistato.
• Se c'è un problema con il prodotto.

• Se è necessaria una riparazione, contattare il rivenditore locale o il negozio in cui è stato acquistato il prodotto.
  Non riparare o smontare. Potrebbe causare un incidente grave.
  Si prega di notare che Nikon non è responsabile per eventuali danni diretti o indiretti se l'utente tenta di riparare o smontare il prodotto.
