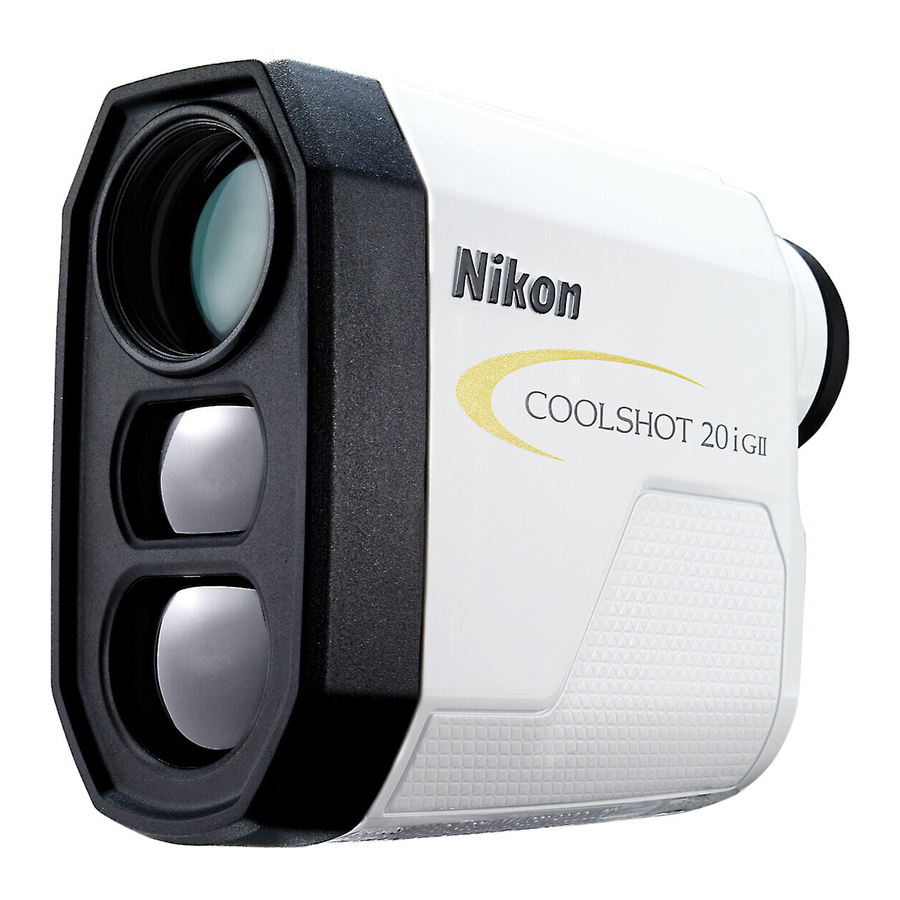

Nikon COOLSHOT 20i GII - 6x20 Laser-Entfernungsmesser Handbuch

Den Laser-Entfernungsmesser kennenlernen

Hauptmerkmale

• Der Golfmodus (Standardeinstellung) zeigt die hangneigungsbereinigte Entfernung (horizontale Entfernung ± Höhe) an, was für Golf nützlich ist.
• Verwendet den Algorithmus der Ersten Zielpriorität, der das Messen einer Fahnenstange erleichtert.
• Hochwertiger 6×-Sucher mit Mehrschichtvergütung.
• Automatische Dauermessung für bis zu 4 Sekunden, falls eine Einzelmessung fehlschlägt.
• Drücken und halten Sie die PWR-Taste, um die Dauermessfunktion zu aktivieren (bis zu ca. 8 Sekunden).
• Automatische Abschaltung (nach ca. 8 Sek. Inaktivität vom Standby-Bildschirm).
• Regenfest — JIS/IEC Schutzklasse 4 (IPX4) äquivalent (unter den Testbedingungen von Nikon).
• Unsichtbarer/Augensicherer EN/IEC Klasse 1M Laser.

Über Messergebnisse

Dieses Gerät ist ein einfacher Entfernungsmesser. Seine Messergebnisse können nicht als amtlicher Nachweis verwendet werden.

Dieses Produkt verwendet einen unsichtbaren Laserstrahl zur Messung. Es misst die Zeit, die der Laserstrahl benötigt, um vom Entfernungsmesser zum Ziel und zurück zu gelangen. Die Laserreflektivität und Messergebnisse können je nach klimatischen und Umweltbedingungen sowie der Farbe, Oberflächenbeschaffenheit, Größe, Form und anderen Eigenschaften des Ziels variieren.

Die Messung kann in folgenden Fällen ungenau sein oder fehlschlagen:

• Bei Schnee, Regen oder Nebel
• Kleines oder schlankes Ziel
• Schwarzes oder dunkles Ziel
• Ziel hat eine abgestufte Oberfläche
• Bewegtes oder vibrierendes Ziel
• Beim Messen der Wasseroberfläche
• Durch Glas gemessenes Ziel
• Wenn das Ziel Glas oder ein Spiegel ist
• Wenn der Lasereinfall auf die reflektierende Oberfläche des Ziels schräg ist

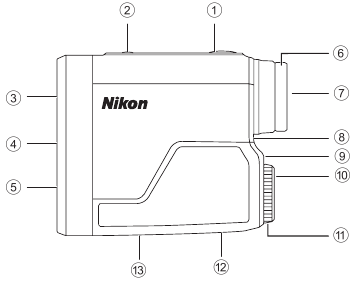

Nomenklatur/Zusammensetzung

1. PWR-Taste (EIN/Messtaste)
2. MODE-Taste
3. Objektivlinse (Monokular)
4. Laseraustrittsöffnung
5. Laserdetektoröffnung
6. Augenmuschel/Dioptrienausgleichsring
7. 7 6× Monokular-Okular
8. Dioptrienindex
9. Gurtöse
10. Batteriefachdeckel-Anzeige „Open“ (Öffnen)
11. Batteriefachdeckel
12. Produktnummer-Etikett
13. Anzeige

Lieferumfang

• Gehäuse ×1
• Tasche ×1
• Trageschlaufe ×1
• Lithiumbatterie (CR2) ×1

Interne Anzeige

1. Tatsächliche Entfernung im Golfmodus
   : Messerfehler oder Messung nicht möglich
2. Zielmarkierung
   : Zielen Sie auf das zu messende Ziel.
   Positionieren Sie das Ziel in der Mitte der Markierung.
3. Maßeinheit (m: Meter/YD: Yard)
4. Entfernung
   : Messerfehler oder Messung nicht möglich
5. Batteriestandsanzeige
6. Anzeigen des Messanzeigemodus
7. Laserbestrahlungsmarkierung
   : Erscheint, während der Laser für eine Messung ausgestrahlt wird. Blicken Sie nicht in Richtung der Objektivlinse, solange diese Markierung angezeigt wird.

• Die interne Anzeige dieses Produkts wird durch das Okular vergrößert. Auch wenn Sie möglicherweise eingedrungenen Staub sehen, beeinträchtigt dies nicht die Messgenauigkeit.

Batterie einlegen/wechseln

Batterietyp

3V CR2 Lithiumbatterie ×1

Batterie einlegen/wechseln

1. Öffnen Sie den Batteriefachdeckel. Drehen Sie den Batteriefachdeckel gegen den Uhrzeigersinn und entfernen Sie ihn.
2. Legen Sie die Batterie ein. Um die Batterie zu wechseln, entnehmen Sie die alte Batterie, bevor Sie eine neue einlegen. Befolgen Sie die Batterieeinfügemarkierung im Batteriefach, um die + und - Enden der Batterie in der richtigen Ausrichtung einzulegen (so einlegen, dass das + Ende nach außen zeigt). Wenn die Batterie nicht richtig eingelegt ist, funktioniert der Laser-Entfernungsmesser nicht.
3. Bringen Sie den Batteriefachdeckel an. Drehen Sie den Batteriefachdeckel im Uhrzeigersinn und befestigen Sie ihn fest. Beim Anbringen des Batteriefachdeckels schrauben Sie ihn fest bis zum Anschlag und stellen Sie sicher, dass er gesichert ist.

• Der Batteriefachdeckel kann schwer zu drehen sein, da dieses Produkt eine Gummidichtung verwendet, um seine Wasserbeständigkeit zu gewährleisten.

Batteriestandsanzeige

Anzeige		Beschreibung
	Wird nach dem Einschalten nur 2 Sekunden lang angezeigt.	Ausreichend Strom verfügbar.
	Wird nach dem Einschalten nur 2 Sekunden lang angezeigt.	Leistung wird schwach. Bereiten Sie sich auf den Batteriewechsel vor.
	Wird kontinuierlich angezeigt.	Niedrig. Die Batterie sollte durch eine neue ersetzt werden.
	Blinkt. Nach dreimaligem Blinken schaltet sich das Gerät automatisch aus.	Die Batterie ist leer. Ersetzen Sie die Batterie.

Menünavigation

• Betrieb der MODE button (MODE-Taste)

Es gibt zwei Möglichkeiten, die MODE button (MODE-Taste) zu drücken. Betätigen Sie die Taste gemäß den Beschreibungen in diesem Handbuch.

• "Press and hold" (Drücken und halten) bedeutet, die Taste 1,5 Sekunden oder länger gedrückt zu halten.
• "Press" (Drücken) bedeutet, die Taste schnell zu drücken (weniger als 1,5 Sekunden).

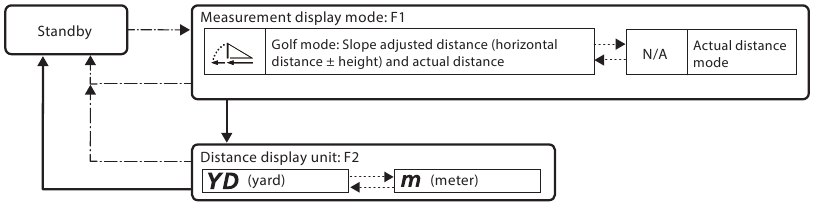

Bedienungsdiagramm der Einstellungsmenüs

Press and hold the MODE button (MODE-Taste gedrückt halten).
Press the MODE button (MODE-Taste drücken).
Press the PWR button (PWR-Taste drücken).

Wenn Sie die MODE button (MODE-Taste) gedrückt halten oder die Tasten etwa 8 Sekunden lang nicht betätigen, während Sie die Einstellungsmenüs bedienen, wird die angezeigte Einstellung gespeichert und der Laser Rangefinder kehrt in den Standby-Modus zurück.

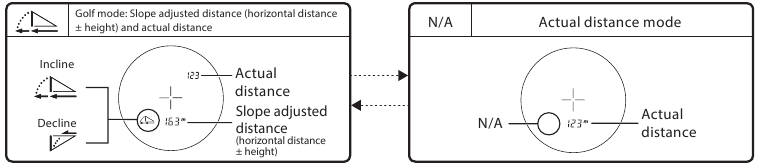

Ändern des Messanzeigemodus (F1)

Wechseln Sie zwischen zwei Modi (siehe Abbildung unten) entsprechend Ihrem Golfspielstil. Die angezeigten Informationen unterscheiden sich je nach Modus. Die Werkseinstellung ist Golf-Modus.

1. Press the PWR button (PWR-Taste drücken), um den Laser Rangefinder einzuschalten.
2. Press and hold the MODE button (MODE-Taste gedrückt halten).
   • Sie können nun den Messanzeigemodus ändern.
3. Die Einstellung wechselt jedes Mal, wenn Sie die PWR button (PWR-Taste) drücken.


• Wenn Sie die MODE button (MODE-Taste) gedrückt halten oder die Tasten etwa 8 Sekunden lang nicht betätigen, wird die angezeigte Einstellung gespeichert und der Laser Rangefinder kehrt in den Standby-Modus zurück.
• Die Einstellung wird auch dann gespeichert, wenn der Laser Rangefinder ausgeschaltet wird.

Ändern der Entfernungsanzeigeeinheit (F2)

Wählen Sie für die Anzeigeeinheit der Messergebnisse YD (Yards) oder m (Meter). Die Werkseinstellung ist YD (Yard).

1. Press the PWR button (PWR-Taste drücken), um den Laser Rangefinder einzuschalten.
2. Press and hold the MODE button (MODE-Taste gedrückt halten).
3. Press the MODE button (MODE-Taste) einmal drücken.
   • Sie können nun die Entfernungsanzeigeeinheit ändern.
4. Die Einstellung wechselt jedes Mal, wenn Sie die PWR button (PWR-Taste) drücken.

   • Wenn Sie die MODE button (MODE-Taste) drücken oder die Tasten etwa 8 Sekunden lang nicht betätigen, wird die angezeigte Einstellung gespeichert und der Laser Rangefinder kehrt in den Standby-Modus zurück.
   • Die Einstellung wird auch dann gespeichert, wenn der Laser Rangefinder ausgeschaltet wird.

Messung

Steuerungen, Einstellungen oder die Verwendung von Verfahren, die von den hierin angegebenen abweichen, können aufgrund von Laserstrahlung negative Auswirkungen oder Schäden für Ihre Gesundheit verursachen.

• Vergewissern Sie sich vor der Messung, dass jede Menüeinstellung korrekt ist. Informationen zu den Menüs und zur Änderung der Einstellungen finden Sie unter "Menünavigation".

Einstellen des Fokus der internen Anzeige

Wenn die interne Anzeige schwer zu erkennen ist, stellen Sie den Fokus mit dem folgenden Verfahren ein.

1. Press the PWR button (PWR-Taste drücken), um das Gerät einzuschalten.
2. Schauen Sie durch das Okular und drehen Sie den Dioptrien-Einstellring, bis die interne Anzeige scharfgestellt ist.

Messen

1. Press the PWR button (PWR-Taste drücken), um das Gerät einzuschalten.
   • Wenn Sie die Taste etwa 8 Sekunden lang nicht betätigen, schaltet sich das Gerät automatisch aus.

     Unmittelbar nach dem Einschalten

2. Auf das Ziel richten. Positionieren Sie die Mitte der Zielmarkierung auf dem Ziel.

3. Press the PWR button (PWR-Taste drücken), um zu messen. Nach der Messung wird das Ergebnis für ca. 8 Sekunden angezeigt, danach schaltet sich das Gerät automatisch aus. Drücken Sie die PWR button (PWR-Taste), während das Gerät eingeschaltet ist, um erneut zu messen.

Nach der Messung wird das Ergebnis für ca. 8 Sekunden angezeigt, danach schaltet sich das Gerät automatisch aus.
Drücken Sie die PWR button (PWR-Taste), während das Gerät eingeschaltet ist, um erneut zu messen.

Einzelmessung

Einmaliges Drücken der PWR button (PWR-Taste) startet eine Einzelmessung und zeigt dann die Ergebnisse an.

• Wenn die Messung fehlschlägt, wird die Messung automatisch für bis zu etwa 4 Sekunden fortgesetzt, bis Ergebnisse erzielt werden. Die Messung stoppt, wenn sie erfolgreich ist, auch innerhalb von etwa 4 Sekunden.

  Beispiel der Anzeige der gemessenen Entfernung

  Beispiel eines Messfehlers

Dauermessung

Halten Sie die PWR button (PWR-Taste) gedrückt, um eine Dauermessung von bis zu ca. 8 Sekunden zu starten. Während der Messung wird das Messergebnis fortlaufend angezeigt, während die Laserstrahlmarkierung blinkt. Wenn Sie den Finger von der Taste nehmen, stoppt die Dauermessung.

* Wenn die Messung fehlschlägt, wird die Messung automatisch für bis zu etwa 4 Sekunden fortgesetzt, bis Ergebnisse erzielt werden.

Beim Messen einer Flaggenstange auf einem Golfplatz
Halten Sie die Flaggenstange mit der Dauermessfunktion in der Mitte der Zielmarkierung, um die Auswirkungen von Handzittern zu minimieren.

Technische Hinweise

Spezifikationen

• Die Spezifikationen des Produkts können je nach Form, Oberflächenbeschaffenheit und Art des Zielobjekts und/oder den Wetterbedingungen abweichen.

^*1 Unter Nikon-Messbedingungen.
^*2 Dieses Produkt entspricht der JIS/IEC Schutzklasse 4 (IPX4) (unter Nikon-Testbedingungen). Diese Angabe garantiert nicht die Wasserdichtigkeit des Geräts oder dass es unter allen Bedingungen frei von Beschädigungen oder Problemen ist. Bitte beachten Sie bei der Verwendung Folgendes:

• Betreiben oder halten Sie das Produkt nicht unter fließendem Wasser.
• Sollte Feuchtigkeit an beweglichen Teilen dieses Produkts festgestellt werden, stellen Sie die Verwendung des Produkts ein und wischen Sie es ab.

Batterielebensdauer

Ca. 20.000 Mal (bei ca. 20°C (68°F))
Dieser Wert kann je nach Bedingungen wie Temperatur und anderen Faktoren abweichen. Nur als Richtwert verwenden.

• Die mit diesem Nikon Laser-Entfernungsmesser gelieferte Batterie dient der Funktionsprüfung. Aufgrund natürlicher Selbstentladung ist die Lebensdauer dieser Batterie wahrscheinlich kürzer als oben angegeben.

Fehlerbehebung/Reparatur

• Sollte dieses Produkt nicht wie erwartet funktionieren, überprüfen Sie die folgende Liste, bevor Sie Ihren Händler vor Ort oder das Geschäft kontaktieren, in dem Sie es gekauft haben.
• Wenn ein Problem mit dem Produkt vorliegt.

• Sollten Sie eine Reparatur benötigen, wenden Sie sich bitte an Ihren Händler vor Ort oder das Geschäft, in dem Sie das Produkt gekauft haben.
  Nicht reparieren oder zerlegen. Dies kann zu schwerwiegenden Zwischenfällen führen.
  Bitte beachten Sie, dass Nikon für direkte oder indirekte Schäden, die entstehen, wenn der Benutzer versucht, das Produkt zu reparieren oder zu zerlegen, nicht verantwortlich ist.
