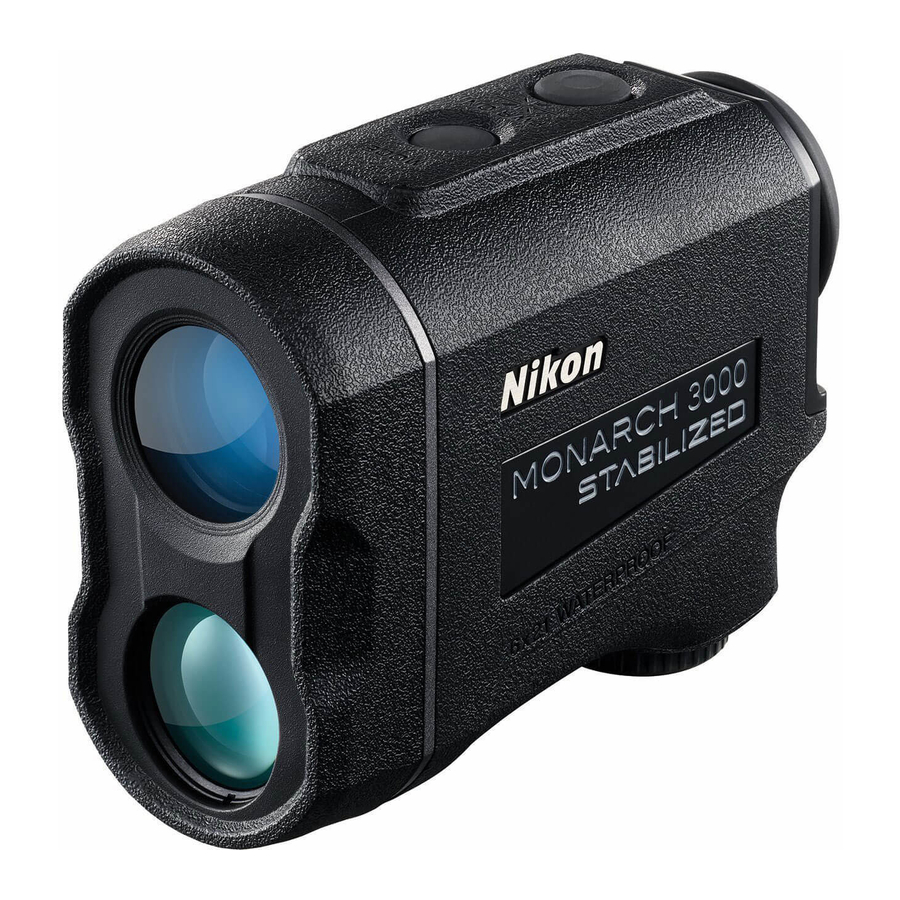

Nikon MONARCH 3000 STABILIZED - 6x21 Laser-Entfernungsmesser Bedienungsanleitung

Inhalt

Kennenlernen des Laser-Entfernungsmessers

Hauptmerkmale

  • Die STABILIZED-Funktion dient der Reduzierung von durch Handbewegungen verursachten Vibrationen
  • Rotes internes Display ist gut ablesbar
  • Horizontaler Distanzmodus und tatsächlicher Distanzmodus können einfach umgeschaltet werden
  • Zielprioritäts-Umschaltsystem zur Messung überlappender Objekte
  • Hochwertiger 6×-Sucher mit Mehrschichtvergütung
  • Größeres Okular für einfache Betrachtung
  • Drücken und halten Sie die PWR-Taste, um die kontinuierliche Messfunktion zu aktivieren (bis zu ca. 8 Sekunden)
  • Automatische Abschaltung (ca. 8 Sek. Inaktivität im Standby-Bildschirm)
  • Wasserdicht und beschlagfrei (nicht für den Unterwassereinsatz konzipiert)
  • Unsichtbarer/Augensicherer EN/IEC Klasse 1M Laser

Dieses Produkt verwendet einen unsichtbaren Laserstrahl zur Messung. Es misst die Zeit, die der Laserstrahl benötigt, um vom Entfernungsmesser zum Ziel und zurück zu gelangen. Die Laserreflektivität und die Messergebnisse können je nach klimatischen und Umgebungsbedingungen sowie Farbe, Oberflächenbeschaffenheit, Größe, Form und anderen Eigenschaften des Ziels variieren.

Die Messung kann in den folgenden Fällen ungenau sein oder fehlschlagen:

  • Bei Schnee, Regen oder Nebel
  • Kleines oder schlankes Ziel
  • Schwarzes oder dunkles Ziel
  • Ziel hat eine abgestufte Oberfläche
  • Sich bewegendes oder vibrierendes Ziel
  • Beim Messen der Wasseroberfläche
  • Durch Glas gemessenes Ziel
  • Wenn das Ziel Glas oder ein Spiegel ist
  • Wenn der Laserstrahl schräg auf die reflektierende Oberfläche des Ziels trifft
  • Über Messergebnisse
    Dieses Gerät ist ein einfacher Entfernungsmesser. Seine Messergebnisse können nicht als offizieller Beweis verwendet werden.

Nomenklatur/Bestandteile

Bestandteile

  • Gehäuse ×1
  • Tragriemen ×1
  • Etui ×1
  • Lithiumbatterie (CR2) ×1

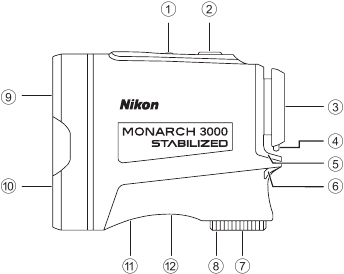

Nomenklatur

  1. MODE-Taste
  2. PWR-Taste (EIN/Messtaste)
  3. 6× Monokular-Okular
  4. Augenmuschel/Dioptrieneinstellring
  5. Dioptrienanzeige
  6. Öse für Tragriemen
  7. Batteriefachdeckel
  8. Batteriefachdeckel „Open“ (Öffnen)-Anzeige
  9. Monokular-Objektivlinse/Laseremissionsöffnung
  10. Öffnung des unsichtbaren Laserdetektors
  11. Produktnummernetikett
  12. Anzeige

* Der karabinerähnliche Ring, der mit dem Etui geliefert wird, dient ausschließlich zum Tragen des Laser-Entfernungsmessers.
Hängen Sie nichts Schweres daran und ziehen Sie nicht stark daran. Er ist nicht zum Klettern geeignet.

Internes Display

  1. Zielmarkierung
    : Richten Sie das Gerät auf das Ziel, das Sie messen möchten.
    Positionieren Sie das Ziel in der Mitte der Markierung.
  2. Laserstrahlungsmarkierung
    : Erscheint, während der Laser für eine Messung ausgestrahlt wird. Schauen Sie nicht in Richtung der Objektivlinse, solange diese Markierung angezeigt wird.
  3. Maßeinheit (m: Meter/YD: Yard)
  4. Modus Priorität entferntes Ziel
  5. Batteriestandsanzeige
  6. Modus Priorität erstes Ziel
  7. Horizontaler Distanzmodus 8 Abstand
    : „Failure to measure“ (Messung fehlgeschlagen) oder „Unable to measure“ (Messung nicht möglich)
  • Das interne Display dieses Produkts wird durch das Okular vergrößert. Obwohl Sie möglicherweise eingedrungenen Staub sehen, beeinträchtigt dies nicht die Messgenauigkeit.

Funktionen

STABILIZED-Funktion

  • EIN und AUS
    Die STABILIZED-Funktion wird gleichzeitig aktiviert, wenn der Laser-Entfernungsmesser eingeschaltet wird.
    Wenn der Laser-Entfernungsmesser ausgeschaltet ist, schaltet sich die STABILIZED-Funktion automatisch aus.

Zielprioritätsmodus (Modus Priorität erstes Ziel/Modus Priorität entferntes Ziel)

Dieser Nikon Laser-Entfernungsmesser verwendet das Umschaltungssystem Priorität erstes Ziel/Priorität entferntes Ziel. (Werkseinstellung ist Modus Priorität entferntes Ziel.)

Beim Messen überlappender Objekte:
Der Modus Priorität erstes Ziel zeigt die Entfernung des nächsten Objekts an und der Modus Priorität entferntes Ziel zeigt die des entferntesten Objekts an.

Einlegen/Ersetzen der Batterie

Batterietyp

3V CR2 Lithiumbatterie ×1

Einlegen/Ersetzen der Batterie

  1. Öffnen Sie den Batteriefachdeckel.
    Drehen Sie den Batteriefachdeckel gegen den Uhrzeigersinn und nehmen Sie ihn ab.
  2. Legen Sie die Batterie ein.
    Um die Batterie zu ersetzen, entnehmen Sie die alte Batterie, bevor Sie eine neue einlegen.
    Befolgen Sie die Markierung zum Einlegen der Batterie im Batteriefach, um die + und - Enden der Batterie in der richtigen Ausrichtung einzulegen (so einlegen, dass das - Ende nach oben zeigt). Wenn die Batterie nicht korrekt eingelegt ist, funktioniert der Laser-Entfernungsmesser nicht.
  3. Bringen Sie den Batteriefachdeckel an.
    Drehen Sie den Batteriefachdeckel im Uhrzeigersinn und befestigen Sie ihn fest. Beim Anbringen des Batteriefachdeckels schrauben Sie ihn vollständig und fest zu und prüfen Sie, ob er gesichert ist.
  • Der Batteriefachdeckel kann schwer zu drehen sein, da dieses Produkt eine Gummidichtung verwendet, um seine Wasserdichtigkeit zu gewährleisten.

Batteriestandsanzeige

Anzeige Beschreibung
Nach dem Einschalten nur 2 Sekunden lang angezeigt. Ausreichend Energie vorhanden.
Nach dem Einschalten nur 2 Sekunden lang angezeigt. Energie wird knapp.
Bereiten Sie den Batteriewechsel vor.
Kontinuierlich angezeigt. Niedrig. Die Batterie sollte durch eine neue ersetzt werden.
Blinkt. Nach 3-maligem Blinken schaltet sich das Gerät automatisch aus. Die Batterie ist leer.
Ersetzen Sie die Batterie.
  • Bedienung der MODE-Taste
    Es gibt zwei Arten, die MODE-Taste zu drücken. Betätigen Sie die Taste gemäß den Beschreibungen in diesem Handbuch.
    • "Press and hold" (Gedrückt halten) bedeutet, die Taste für 1,5 Sekunden oder länger gedrückt zu halten.
    • "Press" (Drücken) bedeutet, die Taste kurz zu drücken (weniger als 1,5 Sekunden).

Ändern der Helligkeit der internen Anzeige (IL)

Stellen Sie die Helligkeit der internen Anzeige ein. Die werkseitige Standardeinstellung ist IL A (Auto, automatische Helligkeitsregelung). Sie können IL A oder IL 1 bis IL 5 auswählen.

  • IL A (Auto): Die Helligkeit wird automatisch an die Umgebungshelligkeit angepasst.
  • IL 1 - IL 5: IL 1 ist am dunkelsten, während IL 5 am hellsten ist.
  1. Drücken Sie die PWR-Taste, um den Laser-Entfernungsmesser einzuschalten.
  2. Halten Sie die MODE-Taste gedrückt.
    • Sie können nun die Helligkeit der internen Anzeige ändern.
  3. Die Einstellung wechselt jedes Mal, wenn Sie die PWR-Taste drücken.
    Ändern der Helligkeit der internen Anzeige
    • Wenn Sie die MODE-Taste gedrückt halten oder die Tasten etwa 8 Sekunden lang nicht betätigen, wird die angezeigte Einstellung gespeichert und der Laser-Entfernungsmesser kehrt in den Standby-Modus zurück.
    • Die Einstellung wird auch dann gespeichert, wenn der Laser-Entfernungsmesser ausgeschaltet wird.
  • Temporäres Ändern der Helligkeitseinstellung der internen Anzeige
    Wenn die interne Anzeige aufgrund der Umgebungsbedingungen schwer zu erkennen ist, können Sie die Helligkeit temporär ändern. Die Helligkeit ändert sich jedes Mal, wenn Sie die MODE-Taste drücken.
    • Die Helligkeitsstufe wird in der internen Anzeige nicht angezeigt.
    • IL A kann nicht eingestellt werden.
    • Wenn der Laser-Entfernungsmesser ausgeschaltet wird, kehrt die interne Anzeige zur ursprünglichen Helligkeit zurück.

Ändern der Entfernungseinheit (F1)

Wählen Sie für die Anzeigeeinheit der Messergebnisse YD (Yards) oder m (Meter). Die werkseitige Standardeinstellung ist YD (Yard).

  1. Drücken Sie die PWR-Taste, um den Laser-Entfernungsmesser einzuschalten.
  2. Halten Sie die MODE-Taste gedrückt.
  3. Drücken Sie die MODE-Taste einmal.
    • Sie können nun die Entfernungseinheit ändern.
  4. Die Einstellung wechselt jedes Mal, wenn Sie die PWR-Taste drücken.
    Ändern der Entfernungseinheit
    • Wenn Sie die MODE-Taste gedrückt halten oder die Tasten etwa 8 Sekunden lang nicht betätigen, wird die angezeigte Einstellung gespeichert und der Laser-Entfernungsmesser kehrt in den Standby-Modus zurück.
    • Die Einstellung wird auch dann gespeichert, wenn der Laser-Entfernungsmesser ausgeschaltet wird.

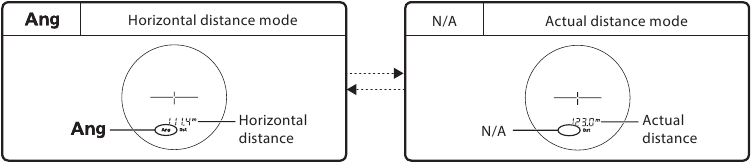

Ändern des Messanzeigemodus (F2)

Der Modus für die horizontale Entfernung und der Modus für die tatsächliche Entfernung können umgeschaltet werden. Die werkseitige Standardeinstellung ist der Modus für die horizontale Entfernung.

  1. Drücken Sie die PWR-Taste, um den Laser-Entfernungsmesser einzuschalten.
  2. Halten Sie die MODE-Taste gedrückt.
  3. Drücken Sie die MODE-Taste zweimal.
    • Sie können nun den Messanzeigemodus ändern.
  4. Die Einstellung wechselt jedes Mal, wenn Sie die PWR-Taste drücken.
    Ändern des Messanzeigemodus
    • Wenn Sie die MODE-Taste gedrückt halten oder die Tasten etwa 8 Sekunden lang nicht betätigen, wird die angezeigte Einstellung gespeichert und der Laser-Entfernungsmesser kehrt in den Standby-Modus zurück.
    • Die Einstellung wird auch dann gespeichert, wenn der Laser-Entfernungsmesser ausgeschaltet wird.

Ändern des Zielprioritätsmodus (F3)

Dieser Nikon Laser-Entfernungsmesser verwendet das Umschalt-System Erste Zielpriorität/Weiteste Zielpriorität.
Die werkseitige Standardeinstellung ist der Modus Weiteste Zielpriorität.

  1. Drücken Sie die PWR-Taste, um den Laser-Entfernungsmesser einzuschalten.
  2. Halten Sie die MODE-Taste gedrückt.
  3. Drücken Sie die MODE-Taste dreimal.
    • Sie können nun den Zielprioritätsmodus ändern.
  4. Die Einstellung wechselt jedes Mal, wenn Sie die PWR-Taste drücken.
    Ändern des Zielprioritätsmodus
    • Wenn Sie die MODE-Taste drücken oder die Tasten etwa 8 Sekunden lang nicht betätigen, wird die angezeigte Einstellung gespeichert und der Laser-Entfernungsmesser kehrt in den Standby-Modus zurück.
    • Die Einstellung wird auch dann gespeichert, wenn der Laser-Entfernungsmesser ausgeschaltet wird.
  • Modus „Erste Zielpriorität“ und Modus „Weiteste Zielpriorität“
    Bei der Messung von überlappenden Objekten:
    Der Modus „Erste Zielpriorität“ zeigt die Entfernung des nächsten Objekts an, und der Modus „Weiteste Zielpriorität“ zeigt die Entfernung des am weitesten entfernten Objekts an.

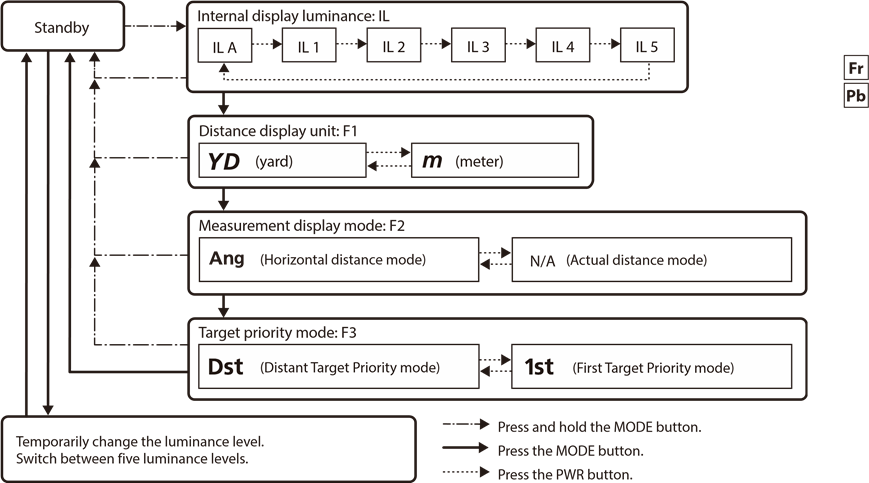

Bedienungsdiagramm der Einstellungsmenüs

Bedienungsdiagramm der Einstellungsmenüs

  • Wenn Sie die MODE-Taste gedrückt halten oder die Tasten etwa 8 Sekunden lang nicht betätigen, während Sie die Einstellungsmenüs bedienen, wird die angezeigte Einstellung gespeichert und der Laser-Entfernungsmesser kehrt in den Standby-Modus zurück.

Messung


Steuerungen, Einstellungen oder die Verwendung von Verfahren, die von den hierin angegebenen abweichen, können aufgrund der Laserstrahlung negative Auswirkungen oder Schäden für Ihre Gesundheit verursachen.

  • Vergewissern Sie sich vor der Messung, dass jede Menüeinstellung korrekt ist. Informationen zu den Menüdetails und zum Ändern der Einstellungen finden Sie unter "Navigating the menus" (Menüführung).

Einstellen des Fokus der internen Anzeige

Wenn die interne Anzeige schwer zu erkennen ist, stellen Sie den Fokus wie folgt ein.

  1. Drücken Sie die PWR-Taste, um das Gerät einzuschalten.
  2. Blicken Sie durch das Okular und drehen Sie den Dioptrien-Einstellring, bis die interne Anzeige scharfgestellt ist.

Messen

  1. Drücken Sie die PWR-Taste, um das Gerät einzuschalten.
    • Wenn Sie die Taste etwa 8 Sekunden lang nicht betätigen, schaltet sich das Gerät automatisch aus.

      Direkt nach dem Einschalten
  2. Zielen Sie auf das Ziel.
    Positionieren Sie die Mitte der Zielmarkierung auf dem Ziel.
  3. Drücken Sie die PWR-Taste, um zu messen.
    Nach der Messung wird das Ergebnis ca. 8 Sekunden lang angezeigt, dann schaltet sich das Gerät automatisch aus.
    Drücken Sie die PWR-Taste, während das Gerät eingeschaltet ist, um erneut zu messen.

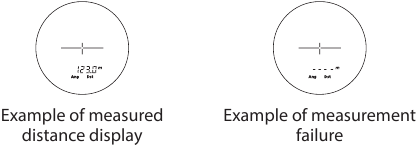

Einzelmessung

Einmaliges Drücken der PWR-Taste startet eine Einzelmessung und zeigt dann die Ergebnisse an.
Einzelmessung

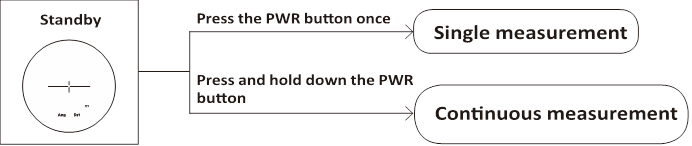

Kontinuierliche Messung

Halten Sie die PWR-Taste gedrückt, um eine kontinuierliche Messung von bis zu ca. 8 Sekunden zu starten. Während der Messung wird das Messergebnis fortlaufend angezeigt, während die Laserstrahlungsmarkierung blinkt. Wenn Sie den Finger von der Taste nehmen, stoppt die kontinuierliche Messung.

Kontinuierliche Messung

Technische Hinweise

Spezifikationen

Messbereich (tatsächliche Entfernung)*1 7.3-2.740 m/8-3.000 yd.
Maximale Messentfernung (reflektierend)*1 2.740 m/3.000 yd.
Maximale Messentfernung (Baum)*1 1.000 m/1.100 yd.
Maximale Messentfernung (Wild)*1 910 m/1.000 yd.
Entfernungsanzeige (Schrittweite) Alle 0,1 m/yd.
Genauigkeit (tatsächliche Entfernung)*2 ±0,5 m/yd. (kürzer als 700 m/yd.)
±1,0 m/yd. (700 m/yd. und mehr, kürzer als 1.000 m/yd.)
±1,5 m/yd. (1.000 m/yd. und mehr)
Vergrößerung (×) 6
Effektiver Objektivdurchmesser (mm) 21
Tatsächliches Sehfeld (˚) 7,5
Austrittspupillenabstand (mm) 18,0
Austrittspupille (mm) 3,5
Dioptrienausgleich ±4 m-1
Abmessungen (L × H × B) (mm/Zoll) 96 × 74 × 42/3.8 × 2.9 × 1.7
Gewicht (g/Unzen) Ca. 180/6.3 (ohne Batterie)
Betriebstemperatur (˚C/˚F) -10 — +50/14 — 122
Betriebsfeuchtigkeit (%rF) 80 oder weniger (ohne Kondensation)
Stromquelle CR2 Lithiumbatterie × 1 (DC 3V)
Automatische Abschaltung (nach ca. 8 Sek. Inaktivität)
Aufbau Wasserdicht (bis 1 m/3,3 ft für 10 Minuten)*3, beschlagfrei
Batteriefach ist regendicht – JIS/IEC-Schutzklasse 4 (IPX4) äquivalent (unter Nikon-Testbedingungen)*4
Elektromagnetische Verträglichkeit FCC Part15 SubPartB class B, EU:EMC directive, AS/NZS, VCCI classB, CU TR 020, ICES-003
Umgebung RoHS, WEEE
Laserklassifikation IEC60825-1: Class 1M/Laser Product
FDA/21 CFR Part 1040.10: Class I Laser Product
Wellenlänge (nm) 905
Pulsdauer (ns) 9,5
Ausgangsleistung (W) 15
Strahldivergenz (mrad) Vertikal: 1,8, Horizontal: 0,25
  • Die Produktspezifikationen können je nach Form, Oberflächenbeschaffenheit und Art des Zielobjekts und/oder den Wetterbedingungen abweichen.

*1 Referenzwert. Unter Nikon-Messbedingungen.

*2 Unter Nikon-Messbedingungen.

*3 Wasserdichte Modelle
Dieses Produkt verfügt über wasserdichte Eigenschaften und nimmt weder am optischen System noch bei der Beobachtung Schaden, wenn es bis zu einer maximalen Tiefe von 1 m/3,3 ft für bis zu 10 Minuten untergetaucht oder ins Wasser gefallen wird.
Dieses Produkt bietet die folgenden Vorteile:

  • Kann unter Bedingungen hoher Luftfeuchtigkeit, Staub und Regen ohne Risiko einer Beschädigung der internen Funktionen verwendet werden.
  • Stickstoffgefüllte Konstruktion macht es resistent gegen Kondensation und Schimmel.

Beachten Sie jedoch Folgendes bei der Verwendung des Nikon Laser-Entfernungsmessers:

  • Betreiben oder halten Sie das Produkt nicht in fließendem Wasser.
  • Wenn Feuchtigkeit an beweglichen Teilen dieses Produkts festgestellt wird, stellen Sie die Verwendung des Produkts ein und wischen Sie diese ab.

*4 Das Batteriefach ist regendicht, nicht wasserdicht. Wasser kann in das Gerät eindringen, wenn der Entfernungsmesser untergetaucht wird. Wenn Wasser in das Batteriefach gelangt, wischen Sie jegliche Feuchtigkeit ab und lassen Sie das Fach trocknen.

Batterielebensdauer

Ca. 2.400 Messungen (bei ca. 20 °C (68 °F))

Dieser Wert kann je nach Bedingungen wie Temperatur und anderen Faktoren abweichen. Nur als Richtwert verwenden.

  • Die mit diesem Nikon Laser-Entfernungsmesser gelieferte Batterie dient zur Funktionsprüfung. Aufgrund natürlicher Selbstentladung wird die Lebensdauer dieser Batterie wahrscheinlich kürzer sein als die oben angegebene.

Fehlerbehebung/Reparatur

Wenn dieses Produkt nicht wie erwartet funktioniert, überprüfen Sie die folgende Liste, bevor Sie sich an Ihren Händler oder das Geschäft wenden, in dem Sie es gekauft haben.

  • Wenn ein Problem mit dem Produkt vorliegt.
Problem Ursache/Lösung
  • Lässt sich nicht einschalten
  • Drücken Sie die PWR-Taste (oben am Gehäuse).
  • Überprüfen Sie, ob die Batterie richtig eingelegt ist.
  • Ersetzen Sie die Batterie durch eine neue.
  • Messung nicht möglich
  • Anormales Ergebnis
  • Bestätigen Sie die Einstellungen.
  • Überprüfen Sie, ob es ein großes Ziel in Ihrer Nähe messen kann (Beispiel: ein Gebäude ca. 15 m/yd. vor Ihnen).
  • Reinigen Sie die Linsenoberfläche bei Bedarf.
  • Interne Anzeige nicht sichtbar • Interne Anzeige schwer erkennbar
  • Überprüfen Sie die Helligkeit der internen Anzeige und passen Sie diese bei Bedarf an.
    Decken Sie das Objektiv ab, damit die Überprüfung der internen Anzeige einfacher ist.
  • Weiß nicht, ob die STABILIZED-Funktion funktioniert
  • Vergleichen Sie die Vibration des Ziels im Sucher, wenn der Laser-Entfernungsmesser EIN- und AUSgeschaltet ist.
  • Wenn der Laser-Entfernungsmesser EINGESCHALTET ist, ist die STABILIZED-Funktion immer aktiviert.
  • STABILIZED-Funktion kann nicht ausgeschaltet werden
  • Die STABILIZED-Funktion wird gleichzeitig aktiviert, wenn der Laser-Entfernungsmesser EINGESCHALTET ist. Wenn der Laser-Entfernungsmesser AUSGESCHALTET ist, schaltet sich die STABILIZED-Funktion automatisch aus.
  • Die STABILIZED-Funktion kann nicht manuell ein- oder ausgeschaltet werden.
  • Es treten leichte Bewegungsgeräusche auf, wenn das Gerät ein- und ausgeschaltet wird
  • Aufgrund des STABILIZED-Systemmotors treten leichte Bewegungsgeräusche auf.
    Diese Geräusche sind normal, bitte verwenden Sie den Laser-Entfernungsmesser weiter.
  • [] wird in der internen Anzeige angezeigt
  • Fehleranzeige. Bitte wenden Sie sich an Ihren Händler oder das Geschäft, in dem Sie das Produkt gekauft haben.
  • Wenn Sie eine Reparatur benötigen, wenden Sie sich bitte an Ihren Händler oder das Geschäft, in dem Sie das Produkt gekauft haben.
    Nicht reparieren oder zerlegen. Dies kann zu einem schweren Zwischenfall führen.
    Bitte beachten Sie, dass Nikon nicht für direkte oder indirekte Schäden verantwortlich ist, wenn der Benutzer versucht, das Produkt zu reparieren oder zu zerlegen.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Nikon MONARCH 3000 STABILIZED - 6x21 Laser-Entfernungsmesser Bedienungsanleitung herunterladen

Verfügbare Sprachen

Verwandte Anleitungen für Nikon MONARCH 3000 STABILIZED

Inhaltsverzeichnis
