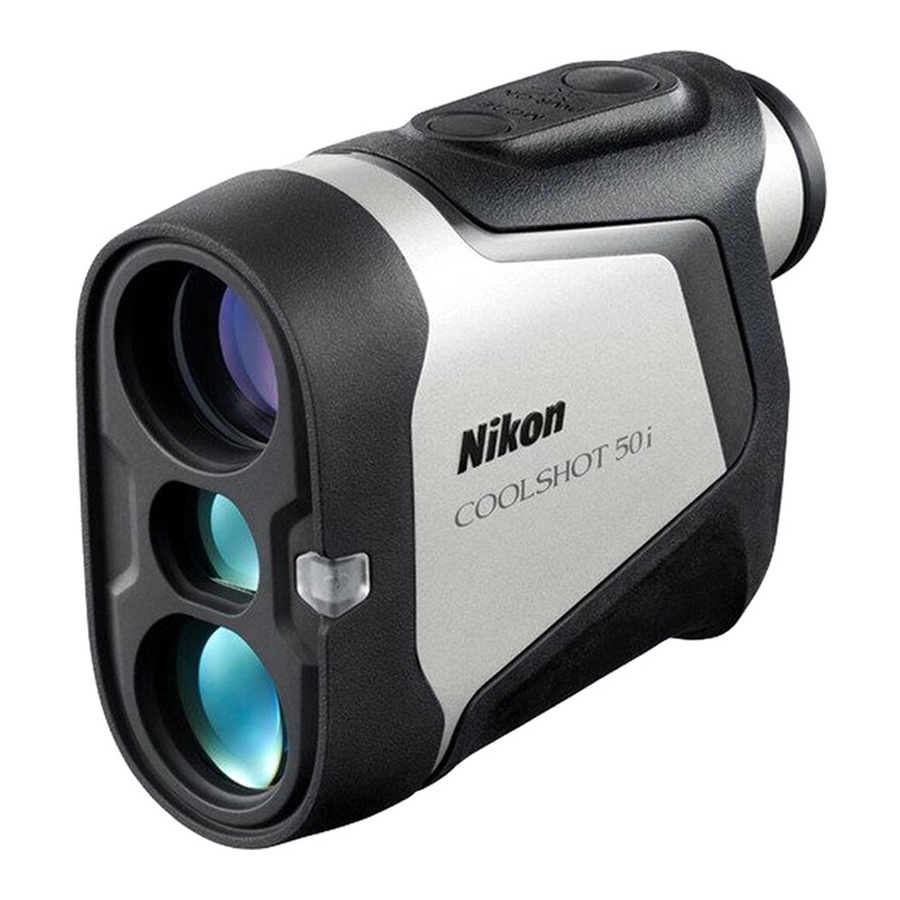

Nikon COOLSHOT 50i - 6x22 Golf Laser-Entfernungsmesser Handbuch

Den Laser-Entfernungsmesser kennenlernen

Hauptmerkmale

• Verwendet den Algorithmus der Ersten Zielpriorität, der das Messen eines Fahnenstocks erleichtert
• Benachrichtigt mit dem LOCKED ON-Zeichen (Erstes Zielprioritäts-Erkennungszeichen) und Entfernungsmesser-Vibration, wenn sich überlappende Objekte gemessen werden und die Entfernung zum nächsten Objekt angezeigt wird
• Hochwertiger 6×-Sucher mit Mehrschichtvergütung
• Interner Magnet an der Seite ermöglicht die Befestigung an Metalloberflächen für bequemes Tragen
• Wechseln Sie zwischen zwei Messanzeigemodi für die interne Anzeige: Golf-Modus (neigungsbereinigte Entfernung (horizontale Entfernung ± Höhe) und tatsächliche Entfernung) und Modus für tatsächliche Entfernung
• Der Golf-Modus (Standardeinstellung) zeigt die neigungsbereinigte Entfernung (horizontale Entfernung ± Höhe) an, was für Golf nützlich ist
• Integrierte Anzeige für die tatsächliche Entfernung
• Drücken und halten Sie die PWR (EIN/Mess-)Taste, um die kontinuierliche Messfunktion zu aktivieren (bis zu ca. 8 Sekunden)
• Automatische Abschaltung (ca. 8 Sek. ohne Bedienung vom Standby-Bildschirm)
• Regendicht — JIS/IEC Schutzklasse 4 (IPX4) äquivalent (unter Nikon-Testbedingungen)
• Unsichtbarer/Augensicherer EN/IEC Klasse 1M Laser

Dieses Produkt verwendet einen unsichtbaren Laserstrahl zur Messung. Es misst die Zeit, die der Laserstrahl benötigt, um vom Entfernungsmesser zum Ziel und zurück zu gelangen. Die Laserreflektivität und Messergebnisse können je nach klimatischen und Umweltbedingungen sowie Farbe, Oberflächenbeschaffenheit, Größe, Form und anderen Eigenschaften des Ziels variieren.

Die Messung kann in den folgenden Fällen ungenau sein oder fehlschlagen:

• Bei Schnee, Regen oder Nebel
• Kleines oder schlankes Ziel
• Schwarzes oder dunkles Ziel
• Ziel hat eine gestufte Oberfläche
• Sich bewegendes oder vibrierendes Ziel
• Beim Messen der Wasseroberfläche
• Ziel durch Glas gemessen
• Wenn das Ziel Glas oder ein Spiegel ist
• Wenn der Laserstrahl schräg auf die reflektierende Oberfläche des Ziels trifft

Über Messergebnisse

Dieses Gerät ist ein einfacher Entfernungsmesser. Seine Messergebnisse können nicht als amtlicher Nachweis verwendet werden.

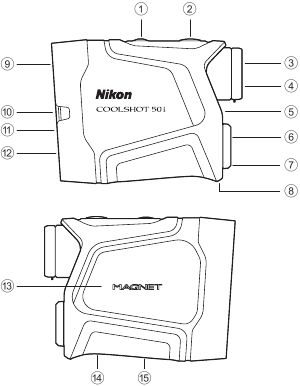

Nomenklatur/Zusammensetzung

Zusammensetzung

• Gehäuse ×1
• Etui ×1
• Lithiumbatterie (CR2) ×1

Der mitgelieferte Karabinerring dient zum Tragen des Laser-Entfernungsmessers.
Hängen Sie keine schweren Gegenstände daran und ziehen Sie nicht stark daran. Er kann nicht zum Klettern oder Bergsteigen verwendet werden.

1. MODE (Modus-)Taste
2. PWR (EIN/Mess-)Taste
3. 6× monokulares Okular
4. Augenmuschel/Dioptrieneinstellring
5. Dioptrienindex
6. Batteriefachabdeckung
7. Batteriefachabdeckung "Open" (Offen) Anzeige
8. Riemenöse
9. Monokulares Objektiv
10. Anzeige für tatsächliche Entfernung
11. Laseremissionsöffnung
12. Unsichtbare Laserdetektoröffnung
13. Magnet
14. Produktnummernschild
15. Anzeige

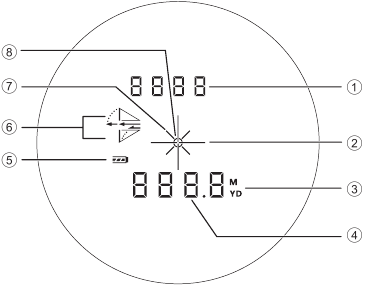

Interne Anzeige

1. Tatsächliche Entfernung (im Golf-Modus)*
   : "Failed to measure" (Messung fehlgeschlagen) oder "Unable to measure" (Messung nicht möglich)
2. Zielmarkierung
   : Zielen Sie auf das Ziel, das Sie messen möchten.
   Positionieren Sie das Ziel in der Mitte der Markierung.
3. Maßeinheit (M: Meter/YD: Yard)
4. Entfernung
   : "Failed to measure" (Messung fehlgeschlagen) oder "Unable to measure" (Messung nicht möglich)
5. Batteriestandsanzeige
6. Golf-Modus-Markierung*
7. Laseremissionsmarkierung
   : Erscheint, während der Laser für eine Messung ausgesendet wird. Blicken Sie nicht auf die Objektivseite, während diese Markierung angezeigt wird.
8. LOCKED ON-Zeichen (Erstes Zielprioritäts-Erkennungszeichen)
   : Wenn überlappende Objekte gemessen werden und die Entfernung zum nächsten Objekt angezeigt wird, leuchtet dieses Zeichen auf.

* Für Details siehe "Changing the measurement display mode" (Ändern des Messanzeigemodus).

• Die interne Anzeige dieses Produkts wird durch das Okular vergrößert. Obwohl möglicherweise Staub sichtbar ist, der eingedrungen ist, hat dies keinen Einfluss auf die Messgenauigkeit.

Funktionen

Algorithmus der Ersten Zielpriorität

Beim Messen überlappender Objekte zeigt der Algorithmus der Ersten Zielpriorität die Entfernung zum nächsten Objekt an.

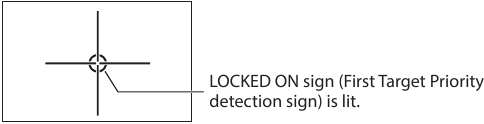

Dual LOCKED ON (Funktion zur Benachrichtigung bei Erkennung der Ersten Zielpriorität)

Beim Messen überlappender Objekte, wie z.B. eines Fahnenstocks mit Bäumen im Hintergrund, und wenn die Entfernung zum nächsten Objekt angezeigt wird, leuchtet das LOCKED ON-Zeichen (Erstes Zielprioritäts-Erkennungszeichen)* im Sucher auf und der Entfernungsmesser vibriert gleichzeitig, um Sie zu benachrichtigen.

* Einzelmessung: Beim Messen überlappender Objekte und wenn die Entfernung zum nächsten Objekt angezeigt wird, erscheint das LOCKED ON-Zeichen und das Gehäuse vibriert kurz.
Kontinuierliche Messung: Wenn die angezeigten Werte zu einem näheren Objekt wechseln, erscheint das LOCKED ON-Zeichen und das Gehäuse vibriert kurz.

Anzeige für tatsächliche Entfernung

Wenn der Messanzeigemodus auf den Modus für tatsächliche Entfernung eingestellt ist, blinkt die Anzeige für tatsächliche Entfernung, während der Laser-Entfernungsmesser eingeschaltet ist.
Sie können auf einen Blick erkennen, dass die Neigungsmesserfunktion nicht verwendet wird.

Magnet

Ein interner Magnet* an der Seite ermöglicht die Befestigung an Metalloberflächen für bequemes Tragen.

* Beim Befestigen an magnetischen Metallen mit dem internen Magneten des Entfernungsmessers stellen Sie sicher, dass der Entfernungsmesser sicher sitzt. Er kann durch Vibrationen oder Stöße herunterfallen.

Batterie einlegen/wechseln

Batterietyp

3V CR2 Lithiumbatterie ×1

Batterie einlegen/wechseln

1. Öffnen Sie die Batteriefachabdeckung.
   Drehen Sie die Batteriefachabdeckung gegen den Uhrzeigersinn und entfernen Sie sie.
2. Legen Sie die Batterie ein.
   Um die Batterie zu wechseln, entfernen Sie die alte Batterie, bevor Sie eine neue einlegen.
   Befolgen Sie die Batterieeinfügemarkierung im Batteriefach, um die + und - Enden der Batterie in der richtigen Ausrichtung einzulegen (legen Sie die Batterie so ein, dass + nach außen zeigt). Wenn die Batterie nicht richtig eingelegt ist, funktioniert der Laser-Entfernungsmesser nicht.
3. Bringen Sie die Batteriefachabdeckung an.
   Drehen Sie die Batteriefachabdeckung im Uhrzeigersinn und befestigen Sie sie fest. Achten Sie beim Anbringen der Batteriefachabdeckung darauf, dass sie vollständig festgeschraubt und gesichert ist.

• Die Batteriefachabdeckung kann schwer zu drehen sein, da dieses Produkt eine Gummidichtung verwendet, um seine Wasserdichtigkeit zu gewährleisten.

Batteriestandsanzeige

Anzeige		Beschreibung
	Nach dem Einschalten nur 2 Sekunden lang angezeigt.	Ausreichend Strom verfügbar.
	Nach dem Einschalten nur 2 Sekunden lang angezeigt.	Strom wird knapp. Bereiten Sie den Batteriewechsel vor.
	Kontinuierlich angezeigt.	Niedrig. Batterie sollte durch eine neue ersetzt werden.
	Blinkt. Nach 3-maligem Blinken schaltet es sich automatisch ab.	Die Batterie ist leer. Ersetzen Sie die Batterie.

Menüführung

• Bedienung der MODE-Taste
  Es gibt zwei Möglichkeiten, die MODE-Taste zu drücken. Bedienen Sie die Taste gemäß den Beschreibungen in diesem Handbuch.
  • "Press and hold" (Drücken und halten) bedeutet, die Taste 1,5 Sekunden oder länger gedrückt zu halten.
  • "Press" (Drücken) bedeutet, die Taste schnell zu drücken (weniger als 1,5 Sekunden).

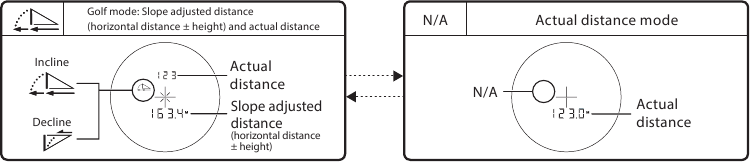

Ändern des Messanzeigemodus

Wechseln Sie je nach Golfspielstil zwischen zwei Modi (siehe Abbildung unten). Die angezeigten Informationen unterscheiden sich je nach Modus. Die Werkseinstellung ist der Golfmodus.

1. Drücken Sie die PWR-Taste, um den Laser Rangefinder einzuschalten.

2. Der Messanzeigemodus wechselt jedes Mal, wenn Sie die MODE-Taste drücken.

   • Im Modus "Tatsächliche Entfernung" blinkt die Anzeige für die tatsächliche Entfernung.
   • Die Einstellung wird auch dann gespeichert, wenn der Laser Rangefinder ausgeschaltet ist.

Ändern der Helligkeit der internen Anzeige (F1)

Passen Sie die Helligkeit der internen Anzeige an. Die Werkseinstellung ist 5. Sie können 1 bis 5 auswählen.

• 1 - 5: 1 ist am dunkelsten, 5 ist am hellsten.

1. Drücken Sie die PWR-Taste, um den Laser Rangefinder einzuschalten.
2. Drücken und halten Sie die MODE-Taste.

   • Sie können nun die Helligkeit der internen Anzeige ändern.
3. Die Einstellung wechselt jedes Mal, wenn Sie die PWR-Taste drücken.
   • Wenn Sie die MODE-Taste gedrückt halten oder die Tasten etwa 8 Sekunden lang nicht bedienen, wird die angezeigte Einstellung gespeichert und der Laser Rangefinder kehrt in den Standby-Modus zurück.
   • Die Einstellung wird auch dann gespeichert, wenn der Laser Rangefinder ausgeschaltet ist.

Ändern der Entfernungseinheit (F2)

Wählen Sie für die Anzeigeeinheit der Messergebnisse YD (Yards) oder m (Meter). Die Werkseinstellung ist YD (Yard).

1. Drücken Sie die PWR-Taste, um den Laser Rangefinder einzuschalten.
2. Drücken und halten Sie die MODE-Taste.
3. Drücken Sie die MODE-Taste einmal.

   • Sie können nun die Entfernungseinheit ändern.
4. Die Einstellung wechselt jedes Mal, wenn Sie die PWR-Taste drücken.

   • Wenn Sie die MODE-Taste gedrückt halten oder die Tasten etwa 8 Sekunden lang nicht bedienen, wird die angezeigte Einstellung gespeichert und der Laser Rangefinder kehrt in den Standby-Modus zurück.
   • Die Einstellung wird auch dann gespeichert, wenn der Laser Rangefinder ausgeschaltet ist.

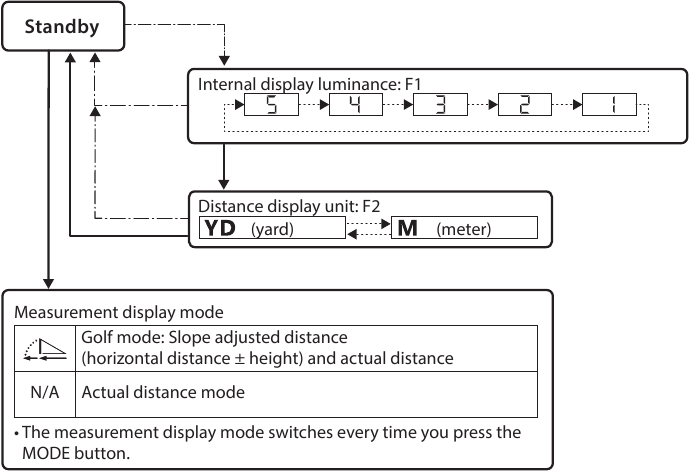

Bedienungsdiagramm der Einstellungsmenüs

Drücken und halten Sie die MODE-Taste.
Drücken Sie die MODE-Taste.
Drücken Sie die PWR-Taste.

Messung

Steuerungen, Einstellungen oder die Verwendung von Verfahren, die nicht hierin spezifiziert sind, können negative Auswirkungen oder Schäden an Ihrer Gesundheit durch Laserstrahlung hervorrufen.

• Vor der Messung prüfen Sie die Menüs und ändern die Einstellungen gemäß "Setting the menu options" (Einstellen der Menüoptionen).

Einstellen des Fokus der internen Anzeige

Wenn die interne Anzeige schwer zu erkennen ist, passen Sie den Fokus mit dem folgenden Verfahren an.

1. Drücken Sie die PWR-Taste, um das Gerät einzuschalten.
2. Blicken Sie durch das Okular und drehen Sie den Dioptrien-Einstellring, bis die interne Anzeige scharfgestellt ist.


Messen

1. Drücken Sie die PWR-Taste, um das Gerät einzuschalten.
   • Wenn Sie die Taste etwa 8 Sekunden lang nicht bedienen, schaltet sich das Gerät automatisch aus.

     Unmittelbar nach dem Einschalten
2. Zielen Sie auf das Ziel.
   Positionieren Sie die Mitte der Zielmarkierung auf dem Ziel.

3. Drücken Sie die PWR-Taste, um zu messen.
   Nach der Messung wird das Ergebnis für ca. 8 Sekunden angezeigt, danach schaltet sich das Gerät automatisch aus.
   Drücken Sie die PWR-Taste, während das Gerät eingeschaltet ist, um erneut zu messen.

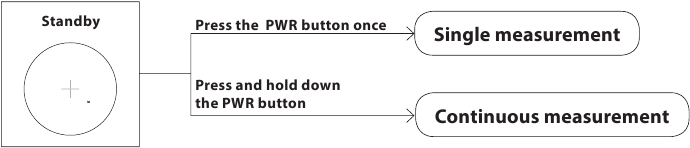

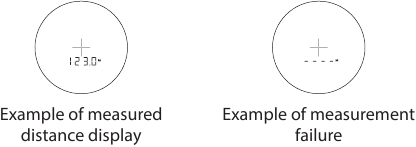

Einzelmessung

Ein einmaliges Drücken der PWR-Taste startet eine Einzelmessung und zeigt dann die Ergebnisse an.

Dauermessung

Drücken und halten Sie die PWR-Taste, um eine Dauermessung von bis zu ca. 8 Sekunden zu starten. Während der Messung wird das Messergebnis fortlaufend angezeigt, während die Laseremissionsmarkierung blinkt. Wenn Sie den Finger von der Taste nehmen, stoppt die Dauermessung.

• Beim Messen einer Fahnenstange auf einem Golfplatz
  Zielen Sie mit der Dauermessfunktion weiterhin auf die Fahnenstange in der Mitte der Zielmarkierung, um die Auswirkungen von Handzittern zu minimieren.

Technische Hinweise

Spezifikationen

Messbereich (tatsächliche Entfernung)	5-1,090 meters/6-1,200 yards
Entfernungsanzeige (Schrittweite)	Tatsächliche Entfernung (oben): Alle 1 m/yd. Tatsächliche Entfernung (unten): Alle 0,5 m/yd. (kürzer als 1,000 m/yd.) 1 m/yd. (1,000 m/yd. und mehr) Neigungsangepasste Entfernung (unten): Alle 0,2 m/yd. 1 m/yd. (1,000 m/yd. und mehr)
Genauigkeit (tatsächliche Entfernung)*1	±1 m/yd. (kürzer als 100 m/yd.) ±2 m/yd. (100 m/yd. und mehr, kürzer als 1,000 m/yd.) ±0,5 % m/yd. (1,000 m/yd. und mehr)
Vergrößerung (×)	6
Effektiver Durchmesser des Objektivs (mm)	22
Winkelgesichtsfeld (reell) (˚)	6.0
Augenabstand (mm)	17.0
Austrittspupille (mm)	3.7
Dioptrieneinstellung	±3 m-1
Abmessungen (L × H × B) (mm/Zoll)	100 × 75 × 38/3.9 × 3.0 × 1.5
Gewicht (g/oz.)	Ca. 175/6.2 (ohne Batterie)
Betriebstemperatur (˚C/˚F)	-10 — +50/14 — 122
Betriebsfeuchtigkeit (% RH)	80 oder weniger (ohne Tauwasserbildung)
Stromversorgung	CR2 Lithiumbatterie × 1 (DC 3V) Automatische Abschaltung (nach ca. 8 Sek. Inaktivität)
Wasserdichte Struktur	Regendicht *2
Elektromagnetische Verträglichkeit	FCC Part15 SubPartB class B, EU:EMC directive, AS/NZS, VCCI classB, CU TR 020, ICES-003
Umgebung	RoHS, WEEE
Laserklassifikation	IEC60825-1: Class 1M/Laser Product FDA/21 CFR Part 1040.10: Class I Laser Product
Wellenlänge (nm)	905
Pulsdauer (ns)	22
Ausgangsleistung (W)	12.4
Strahldivergenz (mrad)	Vertikal: 3.75, Horizontal: 0.17

• Die Spezifikationen des Produkts können je nach Form, Oberflächenbeschaffenheit und Art des Zielobjekts und/oder den Wetterbedingungen möglicherweise nicht erreicht werden.

^*1 Unter Nikon-Messbedingungen.

^*2 Dieses Produkt entspricht der Schutzklasse 4 (IPX4) gemäß JIS/IEC (unter Nikon-Testbedingungen). Diese Angabe garantiert nicht die Wasserbeständigkeit des Geräts oder dass es unter allen Bedingungen frei von Schäden oder Problemen ist. Bitte beachten Sie bei der Verwendung Folgendes:

• Betreiben oder halten Sie das Produkt nicht unter fließendem Wasser.
• Wenn Feuchtigkeit an beweglichen Teilen dieses Produkts festgestellt wird, stellen Sie die Verwendung des Produkts ein und wischen Sie es ab.

Batterielebensdauer

Ca. 13.000 Messungen (bei ca. 20°C (68°F))
Dieser Wert kann je nach Bedingungen wie Temperatur und anderen Faktoren abweichen. Nur als Richtwert verwenden.

• Die mit diesem Nikon Laser-Entfernungsmesser gelieferte Batterie dient der Funktionsprüfung. Aufgrund natürlicher Selbstentladung wird die Lebensdauer dieser Batterie wahrscheinlich kürzer sein als oben angegeben.

Fehlerbehebung/Reparatur

Wenn dieses Produkt nicht wie erwartet funktioniert, überprüfen Sie die folgende Liste, bevor Sie sich an Ihren örtlichen Händler oder das Geschäft wenden, in dem Sie es gekauft haben.

• Wenn ein Problem mit dem Produkt vorliegt.

Problem	Ursache/Lösung
Schaltet sich nicht ein	Drücken Sie die PWR button (PWR-Taste) (oben am Gehäuse). Überprüfen Sie, ob die Batterie richtig eingesetzt ist. Ersetzen Sie die Batterie durch eine neue.
Kann nicht messen Anormales Ergebnis	Bestätigen Sie die Einstellungen. Bestätigen Sie, ob es ein großes Ziel in Ihrer Nähe messen kann (Beispiel: ein Gebäude ca. 15 m/yd. vor Ihnen). Reinigen Sie gegebenenfalls die Linsenoberfläche.
Interne Anzeige nicht sichtbar Interne Anzeige schwer sichtbar	Überprüfen Sie die Helligkeit der internen Anzeige und passen Sie sie bei Bedarf an. Decken Sie das Objektiv ab, um die Überprüfung der internen Anzeige zu erleichtern.

• Wenn Sie eine Reparatur benötigen, wenden Sie sich bitte an Ihren örtlichen Händler oder das Geschäft, in dem Sie das Produkt gekauft haben.
  Nicht reparieren oder zerlegen. Dies kann zu einem schweren Vorfall führen.
  Bitte beachten Sie, dass Nikon nicht für direkte oder indirekte Schäden haftet, wenn der Benutzer versucht, das Produkt zu reparieren oder zu zerlegen.
• Über Leistungsteile für die Reparatur und die reparaturfähige Periode
  Die reparaturfähige Periode liegt innerhalb der Bereithaltungsdauer von Leistungsteilen für die Reparatur (Teile, die zur Aufrechterhaltung der Leistung erforderlich sind). In einigen Fällen können Reparaturen auch nach Ablauf der Teilebereithaltungsdauer möglich sein; wenden Sie sich daher bitte an eine Nikon-Serviceorganisation, das Geschäft, in dem Sie das Produkt gekauft haben, oder Ihren nächstgelegenen Händler. Wenn das Produkt aufgrund einer Fehlfunktion oder eines Schadens durch Untertauchen, Feuer oder Herunterfallen als vollständig beschädigt befunden wird, kann es auch innerhalb der Bereithaltungsdauer nicht repariert werden. Die Beurteilung des Ausmaßes des Fehlers oder Schadens liegt im Ermessen der Nikon-Serviceorganisation.
