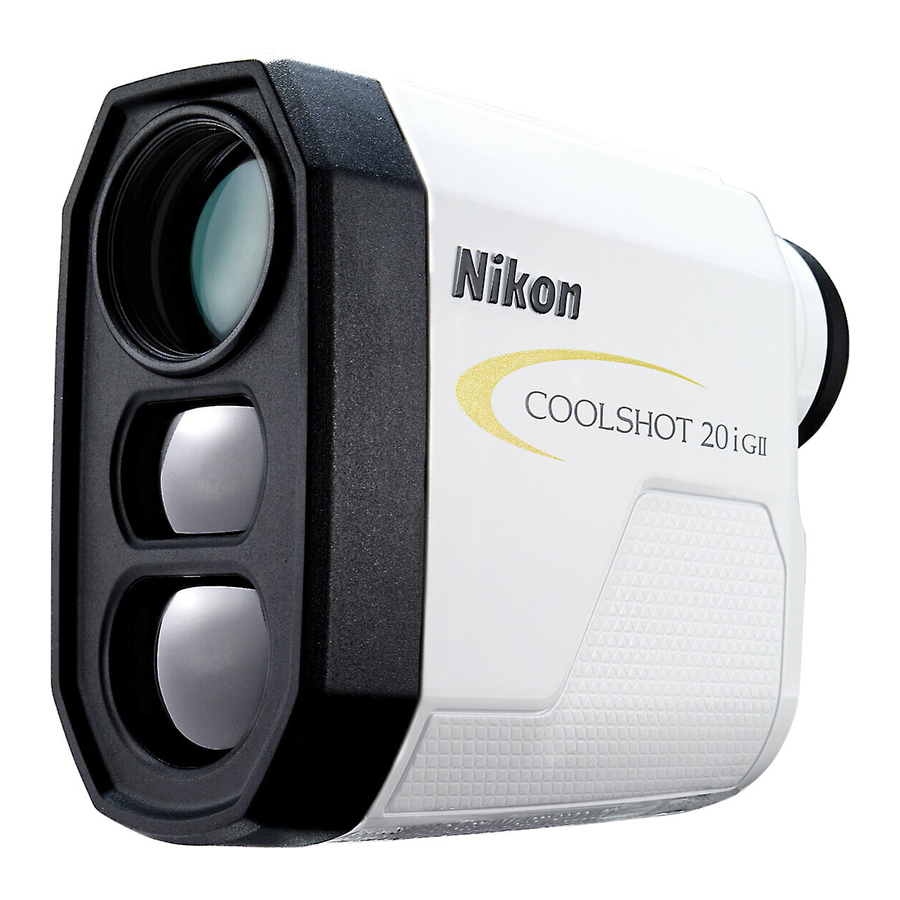

Nikon COOLSHOT 20i GII - Εγχειρίδιο Εύρεσης Απόστασης με Laser 6x20

Γνωριμία με το Εύρεσης Απόστασης με Laser

Βασικά χαρακτηριστικά

• Η λειτουργία Golf (προεπιλεγμένη ρύθμιση) εμφανίζει την απόσταση προσαρμοσμένης κλίσης (οριζόντια απόσταση ± ύψος) που είναι χρήσιμη για το γκολφ
• Χρησιμοποιεί τον αλγόριθμο First Target Priority (Προτεραιότητα στον Πρώτο Στόχο) που διευκολύνει τη μέτρηση μιας σημαίας
• Υψηλής ποιότητας σκόπευτρο 6× με πολυστρωματική επίστρωση
• Αυτόματη συνεχής μέτρηση για έως και 4 δευτερόλεπτα εάν αποτύχει η απλή μέτρηση
• Πατήστε και κρατήστε πατημένο το κουμπί PWR (POWER ON/Measurement button) (Ενεργοποίηση/Μέτρηση) για να ενεργοποιήσετε τη λειτουργία συνεχούς μέτρησης (έως περίπου 8 δευτερόλεπτα)
• Αυτόματη απενεργοποίηση (περίπου 8 δευτ. χωρίς λειτουργία από την οθόνη αναμονής)
• Αδιάβροχο — Κατηγορία προστασίας JIS/IEC 4 (IPX4) ισοδύναμο (υπό τις συνθήκες δοκιμής της Nikon)
• Αόρατο/Ασφαλές για τα μάτια Laser EN/IEC Class 1M

Σχετικά με τα αποτελέσματα μέτρησης

Αυτή η συσκευή είναι ένα βασικό εύρεσης απόστασης. Τα αποτελέσματα μέτρησής της δεν μπορούν να χρησιμοποιηθούν ως επίσημη απόδειξη.

Αυτό το προϊόν χρησιμοποιεί μια αόρατη δέσμη λέιζερ για τη μέτρηση. Μετρά το χρόνο που χρειάζεται η δέσμη λέιζερ για να ταξιδέψει από το εύρεσης απόστασης στο στόχο και πίσω. Η ανακλαστικότητα του λέιζερ και τα αποτελέσματα μέτρησης ενδέχεται να διαφέρουν ανάλογα με τις κλιματικές και περιβαλλοντικές συνθήκες, καθώς και το χρώμα, το φινίρισμα της επιφάνειας, το μέγεθος, το σχήμα και άλλα χαρακτηριστικά του στόχου.

Η μέτρηση μπορεί να είναι ανακριβής ή να αποτύχει στις ακόλουθες περιπτώσεις:

• Σε χιόνι, βροχή ή ομίχλη
• Μικρός ή λεπτός στόχος
• Μαύρος ή σκούρος στόχος
• Ο στόχος έχει βαθμιδωτή επιφάνεια
• Κινούμενος ή δονούμενος στόχος
• Κατά τη μέτρηση της επιφάνειας του νερού
• Στόχος που μετράται μέσω γυαλιού
• Όταν ο στόχος είναι γυαλί ή καθρέφτης
• Όταν η πρόσπτωση του λέιζερ στην ανακλαστική επιφάνεια του στόχου είναι λοξή

Ονοματολογία/Σύνθεση

1. Κουμπί PWR (POWER ON/Measurement button) (Ενεργοποίηση/Μέτρηση)
2. Κουμπί MODE (Λειτουργία)
3. Μονοφθαλμικός αντικειμενικός φακός
4. Άνοιγμα εκπομπής λέιζερ
5. Άνοιγμα ανιχνευτή λέιζερ
6. Προσοφθάλμιο/Δακτύλιος ρύθμισης διόπτρας
7. 7 6× μονοφθαλμικό προσοφθάλμιο
8. Δείκτης διόπτρας
9. Κρίκος ιμάντα
10. Ένδειξη "Άνοιγμα" καλύμματος θαλάμου μπαταριών
11. Κάλυμμα θαλάμου μπαταριών
12. Ετικέτα αριθμού προϊόντος
13. Ένδειξη

Σύνθεση

• Σώμα ×1
• Θήκη ×1
• Ιμάντας ×1
• Μπαταρία λιθίου (CR2) ×1

Εσωτερική οθόνη

1. Πραγματική απόσταση στη ρύθμιση λειτουργίας γκολφ
   : "Failure to measure" ("Αποτυχία μέτρησης") ή "Unable to measure" ("Αδυναμία μέτρησης")
2. Σήμα στόχου
   : Στοχεύστε στο στόχο που θέλετε να μετρήσετε.
   Τοποθετήστε το στόχο στο κέντρο του σήματος.
3. Μονάδα μέτρησης (m: μέτρο/YD: γιάρδα)
4. Απόσταση
   : "Failure to measure" ("Αποτυχία μέτρησης") ή "Unable to measure" ("Αδυναμία μέτρησης")
5. Ένδειξη στάθμης μπαταρίας
6. Ενδείξεις λειτουργίας οθόνης μέτρησης
7. Σήμα ακτινοβολίας λέιζερ
   : Εμφανίζεται ενώ το λέιζερ ακτινοβολείται για μια μέτρηση. Μην κοιτάτε προς την πλευρά του αντικειμενικού φακού ενώ εμφανίζεται αυτό το σήμα.

• Η εσωτερική οθόνη αυτού του προϊόντος μεγεθύνεται από το προσοφθάλμιο. Αν και μπορεί να δείτε σκόνη που έχει εισέλθει, δεν επηρεάζει την ακρίβεια της μέτρησης.

Τοποθέτηση/Αντικατάσταση μπαταρίας

Τύπος μπαταρίας

Μπαταρία λιθίου 3V CR2 ×1

Τοποθέτηση/Αντικατάσταση μπαταρίας

1. Ανοίξτε το κάλυμμα του θαλάμου μπαταριών. Περιστρέψτε το κάλυμμα του θαλάμου μπαταριών αριστερόστροφα και αφαιρέστε το.
2. Τοποθετήστε την μπαταρία. Για να αντικαταστήσετε την μπαταρία, αφαιρέστε την παλιά μπαταρία πριν τοποθετήσετε μια νέα. Ακολουθήστε το σήμα τοποθέτησης μπαταρίας μέσα στο θάλαμο μπαταριών για να τοποθετήσετε τα άκρα + και - της μπαταρίας στη σωστή κατεύθυνση (τοποθετήστε έτσι ώστε το άκρο + να βλέπει προς τα έξω). Εάν η μπαταρία δεν τοποθετηθεί σωστά, το Εύρεσης Απόστασης με Laser δεν θα λειτουργήσει.
3. Συνδέστε το κάλυμμα του θαλάμου μπαταριών. Περιστρέψτε το κάλυμμα του θαλάμου μπαταριών δεξιόστροφα και στερεώστε το σταθερά. Όταν συνδέετε το κάλυμμα του θαλάμου μπαταριών, βιδώστε το καλά μέχρι τέρμα και ελέγξτε ότι είναι στερεωμένο.

• Το κάλυμμα του θαλάμου μπαταριών μπορεί να είναι δύσκολο να περιστραφεί επειδή αυτό το προϊόν χρησιμοποιεί μια λαστιχένια σφράγιση για να διατηρήσει τις δυνατότητες αντοχής στο νερό.

Ένδειξη στάθμης μπαταρίας

Οθόνη		Περιγραφή
	Μετά την ενεργοποίηση, εμφανίζεται μόνο για 2 δευτερόλεπτα.	Διαθέσιμη επαρκής ισχύς.
	Μετά την ενεργοποίηση, εμφανίζεται μόνο για 2 δευτερόλεπτα.	Χαμηλή ισχύς. Ετοιμαστείτε να αντικαταστήσετε την μπαταρία.
	Εμφανίζεται συνεχώς.	Χαμηλή. Η μπαταρία πρέπει να αντικατασταθεί με μια νέα.
	Αναβοσβήνει. Μετά από 3 αναβοσβήματα, απενεργοποιείται αυτόματα.	Η μπαταρία είναι άδεια. Αντικαταστήστε την μπαταρία.

Πλοήγηση στα μενού

• Λειτουργία του κουμπιού MODE

Υπάρχουν δύο τρόποι για να πατήσετε το κουμπί MODE. Χειριστείτε το κουμπί ακολουθώντας τις περιγραφές σε αυτό το εγχειρίδιο.

• "Πατήστε και κρατήστε πατημένο" σημαίνει να συνεχίσετε να πατάτε το κουμπί για 1,5 δευτερόλεπτα ή περισσότερο.
• "Πατήστε" σημαίνει να πατήσετε το κουμπί γρήγορα (λιγότερο από 1,5 δευτερόλεπτα).

Διάγραμμα λειτουργίας των μενού ρυθμίσεων

Πατήστε και κρατήστε πατημένο το κουμπί MODE.
Πατήστε το κουμπί MODE.
Πατήστε το κουμπί PWR.

Εάν πατήσετε και κρατήσετε πατημένο το κουμπί MODE ή δεν χρησιμοποιήσετε τα κουμπιά για περίπου 8 δευτερόλεπτα ενώ χρησιμοποιείτε τα μενού ρυθμίσεων, η εμφανιζόμενη ρύθμιση αποθηκεύεται και το Laser Rangefinder επιστρέφει σε κατάσταση αναμονής.

Αλλαγή της λειτουργίας εμφάνισης μέτρησης (F1)

Αλλάξτε μεταξύ δύο λειτουργιών (ανατρέξτε στην παρακάτω εικόνα) ανάλογα με το στυλ παιχνιδιού γκολφ σας. Οι εμφανιζόμενες πληροφορίες διαφέρουν ανάλογα με τη λειτουργία. Η εργοστασιακή προεπιλεγμένη ρύθμιση είναι η λειτουργία γκολφ.

1. Πατήστε το κουμπί PWR για να ενεργοποιήσετε το Laser Rangefinder.
2. Πατήστε και κρατήστε πατημένο το κουμπί MODE.
   • Τώρα μπορείτε να αλλάξετε τη λειτουργία εμφάνισης μέτρησης.
3. Η ρύθμιση αλλάζει κάθε φορά που πατάτε το κουμπί PWR.


• Εάν πατήσετε και κρατήσετε πατημένο το κουμπί MODE ή δεν χρησιμοποιήσετε τα κουμπιά για περίπου 8 δευτερόλεπτα, η εμφανιζόμενη ρύθμιση αποθηκεύεται και το Laser Rangefinder επιστρέφει σε κατάσταση αναμονής.
• Η ρύθμιση αποθηκεύεται ακόμη και όταν το Laser Rangefinder είναι απενεργοποιημένο (OFF).

Αλλαγή της μονάδας εμφάνισης απόστασης (F2)

Για τη μονάδα εμφάνισης των αποτελεσμάτων μέτρησης, επιλέξτε YD (yards) ή m (meters). Η εργοστασιακή προεπιλεγμένη ρύθμιση είναι YD (yard).

1. Πατήστε το κουμπί PWR για να ενεργοποιήσετε το Laser Rangefinder.
2. Πατήστε και κρατήστε πατημένο το κουμπί MODE.
3. Πατήστε το κουμπί MODE μία φορά.
   • Τώρα μπορείτε να αλλάξετε τη μονάδα εμφάνισης απόστασης.
4. Η ρύθμιση αλλάζει κάθε φορά που πατάτε το κουμπί PWR.

   • Εάν πατήσετε το κουμπί MODE ή δεν χρησιμοποιήσετε τα κουμπιά για περίπου 8 δευτερόλεπτα, η εμφανιζόμενη ρύθμιση αποθηκεύεται και το Laser Rangefinder επιστρέφει σε κατάσταση αναμονής.
   • Η ρύθμιση αποθηκεύεται ακόμη και όταν το Laser Rangefinder είναι απενεργοποιημένο (OFF).

Μέτρηση

Έλεγχοι, ρυθμίσεις ή χρήση διαδικασιών άλλων από αυτές που καθορίζονται εδώ ενδέχεται να προκαλέσουν αρνητικές επιπτώσεις ή βλάβη στην υγεία σας λόγω ακτινοβολίας λέιζερ.

• Πριν από τη μέτρηση, φροντίστε να επιβεβαιώσετε κάθε ρύθμιση μενού. Ανατρέξτε στην ενότητα "Πλοήγηση στα μενού" για λεπτομέρειες μενού και πώς να αλλάξετε τις ρυθμίσεις.

Ρύθμιση της εστίασης της εσωτερικής οθόνης

Εάν η εσωτερική οθόνη είναι δύσκολο να φανεί, ρυθμίστε την εστίαση με την ακόλουθη διαδικασία.

1. Πατήστε το κουμπί PWR για να ενεργοποιήσετε την τροφοδοσία.
2. Κοιτάξτε μέσα από το προσοφθάλμιο και περιστρέψτε τον δακτύλιο ρύθμισης διόπτρας έως ότου η εσωτερική οθόνη εστιάσει.

Μέτρηση

1. Πατήστε το κουμπί PWR για να ενεργοποιήσετε την τροφοδοσία.
   • Εάν δεν χρησιμοποιήσετε το κουμπί για περίπου 8 δευτερόλεπτα, η τροφοδοσία απενεργοποιείται αυτόματα.

     Αμέσως μετά την ενεργοποίηση

2. Στοχεύστε στον στόχο. Τοποθετήστε το κέντρο του σημάδι στόχου στον στόχο.

3. Πατήστε το κουμπί PWR για να μετρήσετε. Μετά τη μέτρηση, το αποτέλεσμα εμφανίζεται για περίπου 8 δευτερόλεπτα και, στη συνέχεια, η τροφοδοσία απενεργοποιείται αυτόματα. Πατήστε το κουμπί PWR ενώ η τροφοδοσία είναι ενεργοποιημένη για να μετρήσετε ξανά.

Μετά τη μέτρηση, το αποτέλεσμα εμφανίζεται για περίπου 8 δευτερόλεπτα και, στη συνέχεια, η τροφοδοσία απενεργοποιείται αυτόματα.
Πατήστε το κουμπί PWR ενώ η τροφοδοσία είναι ενεργοποιημένη για να μετρήσετε ξανά.

Μονή μέτρηση

Πατώντας το κουμπί PWR μία φορά ξεκινά η μονή μέτρηση και, στη συνέχεια, εμφανίζει τα αποτελέσματα.

• Εάν η μέτρηση αποτύχει, η μέτρηση συνεχίζεται αυτόματα για έως και περίπου 4 δευτερόλεπτα έως ότου ληφθούν αποτελέσματα. Η μέτρηση σταματά όταν είναι επιτυχής, ακόμη και μέσα σε περίπου 4 δευτερόλεπτα.

  Παράδειγμα εμφάνισης μετρούμενης απόστασης

  Παράδειγμα αποτυχίας μέτρησης

Συνεχής μέτρηση

Πατήστε και κρατήστε πατημένο το κουμπί PWR για να ξεκινήσετε τη συνεχή μέτρηση για έως και περίπου 8 δευτερόλεπτα. Κατά τη διάρκεια της μέτρησης, το μετρούμενο αποτέλεσμα εμφανίζεται διαδοχικά ενώ το σημάδι ακτινοβόλησης λέιζερ αναβοσβήνει. Εάν αφήσετε το δάχτυλό σας από το κουμπί, η συνεχής μέτρηση σταματά.

* Εάν η μέτρηση αποτύχει, η μέτρηση συνεχίζεται αυτόματα για έως και περίπου 4 δευτερόλεπτα έως ότου ληφθούν αποτελέσματα.

Όταν μετράτε μια σημαία σε ένα γήπεδο γκολφ
Συνεχίστε να στοχεύετε τη σημαία στο κέντρο του σημάδι στόχου με τη λειτουργία συνεχούς μέτρησης για να ελαχιστοποιήσετε τις επιπτώσεις του τρεμουλιάσματος των χεριών.

Τεχνικές σημειώσεις

Προδιαγραφές

• Οι προδιαγραφές του προϊόντος ενδέχεται να μην επιτευχθούν ανάλογα με το σχήμα, την υφή της επιφάνειας και τη φύση του αντικειμένου στόχου ή/και τις καιρικές συνθήκες.

^*1 Υπό τις συνθήκες μέτρησης της Nikon.
^*2 Αυτό το προϊόν είναι ισοδύναμο με την κατηγορία προστασίας JIS/IEC 4 (IPX4) (υπό τις συνθήκες δοκιμής της Nikon). Αυτή η βαθμολογία δεν εγγυάται την απόδοση αντοχής στο νερό της μονάδας ή ότι θα είναι απαλλαγμένη από ζημιές ή προβλήματα υπό όλες τις συνθήκες. Παρακαλούμε τηρήστε τα ακόλουθα κατά τη χρήση:

• Μην χειρίζεστε ή κρατάτε το προϊόν σε τρεχούμενο νερό.
• Εάν βρεθεί υγρασία σε κινητά μέρη αυτού του προϊόντος, σταματήστε να χρησιμοποιείτε το προϊόν και σκουπίστε το.

Διάρκεια ζωής μπαταρίας

Περίπου 20.000 φορές (σε περίπου 20°C (68°F))
Αυτός ο αριθμός ενδέχεται να διαφέρει ανάλογα με συνθήκες όπως η θερμοκρασία και άλλοι παράγοντες. Χρησιμοποιήστε μόνο ως οδηγό.

• Η μπαταρία που παρέχεται με αυτό το Nikon Laser Rangefinder είναι για έλεγχο λειτουργίας. Λόγω φυσικής ηλεκτρικής εκφόρτισης, η διάρκεια ζωής αυτής της μπαταρίας πιθανότατα θα είναι μικρότερη από αυτή που αναφέρεται παραπάνω.

Αντιμετώπιση προβλημάτων/Επισκευή

• Εάν αυτό το προϊόν δεν λειτουργεί όπως αναμένεται, ελέγξτε την παρακάτω λίστα πριν συμβουλευτείτε τον τοπικό σας αντιπρόσωπο ή το κατάστημα όπου το αγοράσατε.
• Εάν υπάρχει πρόβλημα με το προϊόν.

• Εάν χρειάζεστε επισκευή, επικοινωνήστε με τον τοπικό σας αντιπρόσωπο ή το κατάστημα όπου αγοράσατε το προϊόν.
  Μην επισκευάζετε ή αποσυναρμολογείτε. Μπορεί να οδηγήσει σε σοβαρό περιστατικό.
  Λάβετε υπόψη ότι η Nikon δεν φέρει καμία ευθύνη για οποιαδήποτε άμεση ή έμμεση ζημία εάν ο χρήστης επιχειρήσει να επισκευάσει ή να αποσυναρμολογήσει το προϊόν.
