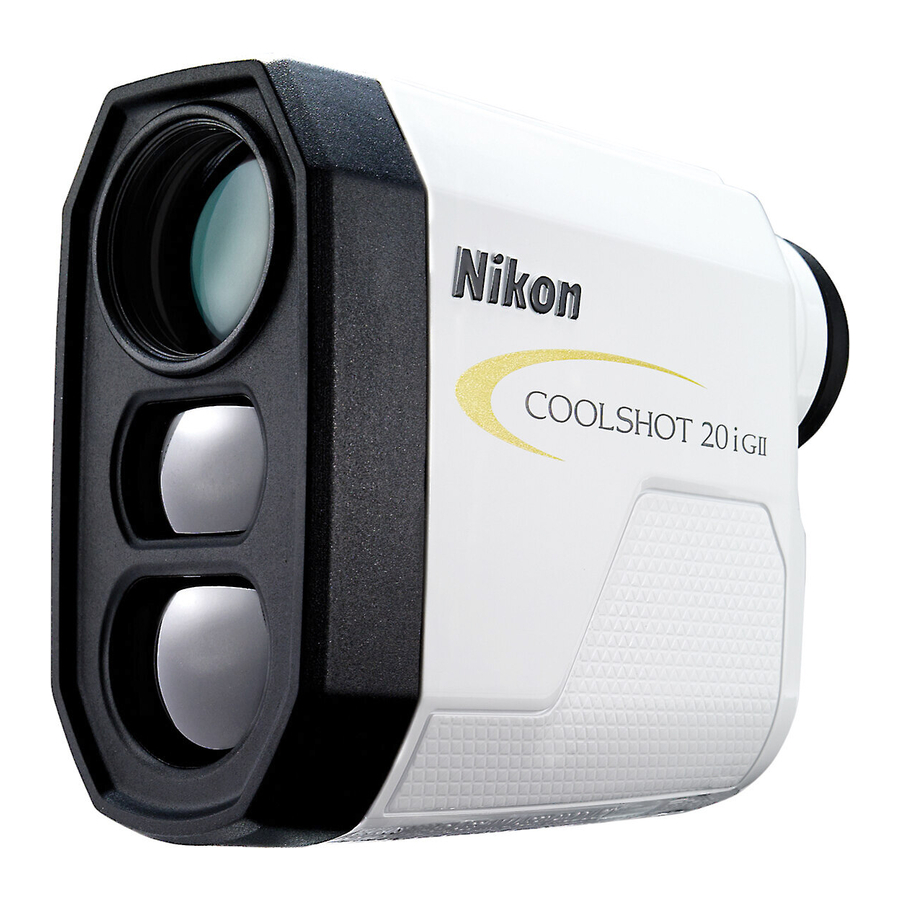

Nikon COOLSHOT 20i GII - 6x20 Laser Rangefinder Handleiding

De Laser Rangefinder leren kennen

Belangrijkste kenmerken

• Golfmodus (standaardinstelling) geeft de hellingshoek weer gecorrigeerde afstand (horizontale afstand ± hoogte) die handig is voor golf
• Maakt gebruik van het First Target Priority-algoritme dat maakt een vlaggenstok gemakkelijk te meten
• Hoogwaardige 6× zoeker met meerlaagse coating
• Automatische continue meting tot 4 seconden als een enkele meting mislukt
• Houd de PWR-knop ingedrukt om de continue meetfunctie te activeren (tot ca. 8 seconden)
• Automatische uitschakeling (ca. 8 sec. niet bediend vanaf stand-by scherm)
• Regendicht — JIS/IEC beschermingsklasse 4 (IPX4) equivalent (onder Nikon's testomstandigheden)
• Onzichtbare/Oogveilige EN/IEC Klasse 1M Laser

Over meetresultaten

Dit apparaat is een basis afstandsmeter. De meetresultaten kunnen niet als officieel bewijs worden gebruikt.

Dit product gebruikt een onzichtbare laserstraal om te meten. Het meet de tijd die de laserstraal nodig heeft om van de afstandsmeter naar het doel en terug te reizen. De laserreflectiviteit en meetresultaten kunnen variëren afhankelijk van de klimatologische en omgevingsomstandigheden, evenals de kleur, oppervlakteafwerking, grootte, vorm en andere kenmerken van het doel.

Metingen kunnen onnauwkeurig zijn of mislukken in de volgende gevallen:

• In sneeuw, regen of mist
• Klein of slank doel
• Zwart of donker doel
• Doel heeft een getrapt oppervlak
• Bewegend of trillend doel
• Bij het meten van het wateroppervlak
• Doel gemeten door glas
• Wanneer het doel glas of een spiegel is
• Wanneer de laserinval op het reflecterende oppervlak van het doel schuin is

Nomenclatuur/Samenstelling

1. PWR-knop (POWER ON (AAN)/Meetknop)
2. MODE (MODUS)-knop
3. Monoculair objectieflens
4. Laser emissie opening
5. Laser detector opening
6. Oogschelp/Dioptrie aanpassingsring
7. 7 6× monoculair oculair
8. Dioptrie index
9. Riemoogje
10. Batterijklep "Open" (Open) indicatie
11. Batterijklep
12. Productnummer label
13. Indicatie

Samenstelling

• Body ×1
• Case ×1
• Strap ×1
• Lithium batterij (CR2) ×1

Interne display

1. Werkelijke afstand bij golfmodus instelling
   : "Failure to measure" (Mislukte meting) of "Unable to measure" (Niet in staat om te meten)
2. Target mark (Doelmarkering)
   : "Aim at the target you want to measure." (Richt op het doel dat u wilt meten.)
   "Position the target at the center of the mark." (Plaats het doel in het midden van de markering.)
3. Unit of measure (Meeteenheid) (m: meter/YD: yard)
4. Distance (Afstand)
   : "Failure to measure" (Mislukte meting) of "Unable to measure" (Niet in staat om te meten)
5. Battery level indicator (Batterij niveau indicator)
6. Measurement display mode indications (Meetweergave modus indicaties)
7. Laser irradiation mark (Laserstralingsmarkering)
   : "Appears while the laser is being irradiated for a measurement." (Verschijnt terwijl de laser wordt bestraald voor een meting.) "Do not look towards the objective lens side while this mark is shown." (Kijk niet naar de objectieflenszijde terwijl deze markering wordt weergegeven.)

• "The internal display of this product is enlarged by the eyepiece." (De interne display van dit product wordt vergroot door het oculair.) "Although you may see dust that has entered, it does not effect the accuracy of measurement." (Hoewel u mogelijk stof ziet dat is binnengekomen, heeft dit geen invloed op de nauwkeurigheid van de meting.)

Batterij plaatsen/vervangen

Type batterij

3V CR2 lithium batterij ×1

Batterij plaatsen/vervangen

1. Open de batterijklep. "Rotate the battery-chamber cover counterclockwise and remove it." (Draai de batterijklep tegen de klok in en verwijder deze.)
2. Plaats de batterij. "To replace the battery, take out the old battery before inserting a new one." (Om de batterij te vervangen, verwijdert u de oude batterij voordat u een nieuwe plaatst.) "Follow the battery insertion mark inside the battery chamber to insert the + and - ends of the battery in the correct orientation (insert so that the + end faces outward)." (Volg de markering voor het plaatsen van de batterij in de batterijkamer om de + en - uiteinden van de batterij in de juiste richting te plaatsen (plaats zodat het + uiteinde naar buiten wijst).) "If the battery is not inserted correctly, the Laser Rangefinder will not operate." (Als de batterij niet correct is geplaatst, werkt de Laser Rangefinder niet.)
3. Bevestig de batterijklep. "Rotate the battery-chamber cover clockwise and secure it firmly." (Draai de batterijklep met de klok mee en zet hem stevig vast.) "When attaching the battery-chamber cover, securely screw it all the way and check that it is secured." (Draai de batterijklep bij het bevestigen helemaal vast en controleer of deze goed vastzit.)

• "The battery-chamber cover may be difficult to rotate because this product uses a rubber seal to" (De batterijklep kan moeilijk te draaien zijn omdat dit product een rubberen afdichting gebruikt om) "maintain its water resistance capabilities." (zijn waterbestendigheid te behouden.)

Batterij niveau indicator

Display (Weergave)		Description (Omschrijving)
	"After power on, displays for 2 seconds only." (Na het inschakelen, wordt slechts 2 seconden weergegeven.)	"Sufficient power available." (Voldoende stroom beschikbaar.)
	"After power on, displays for 2 seconds only." (Na het inschakelen, wordt slechts 2 seconden weergegeven.)	"Power getting low." (Batterij bijna leeg.) "Prepare to replace the battery." (Bereid u voor om de batterij te vervangen.)
	"Displayed continuously." (Continu weergegeven.)	"Low." (Laag.) "Battery should be replaced with a new one." (Batterij moet worden vervangen door een nieuwe.)
	"Blinks." (Knippert.) "After blinking 3 times, automatically powers off." (Na 3 keer knipperen, schakelt automatisch uit.)	"The battery is empty." (De batterij is leeg.) "Replace the battery." (Vervang de batterij.)

Navigeren door de menu's

• Bediening van de MODE-knop

Er zijn twee manieren om op de MODE-knop te drukken. Bedien de knop volgens de beschrijvingen in deze handleiding.

• "Ingedrukt houden" betekent dat u de knop 1,5 seconden of langer ingedrukt houdt.
• "Drukken" betekent dat u de knop snel indrukt (minder dan 1,5 seconden).

Werkingsschema van de instellingsmenu's

Houd de MODE-knop ingedrukt.
Druk op de MODE-knop.
Druk op de PWR-knop.

Als u de MODE-knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet bedient tijdens het bedienen van de instellingsmenu's, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-bystand.

De meetweergavemodus wijzigen (F1)

Schakel tussen twee modi (zie de onderstaande afbeelding) op basis van uw golfspeelstijl. De weergegeven informatie verschilt afhankelijk van de modus. De standaard fabrieksinstelling is de golfmodus.

1. Druk op de PWR-knop om de laserafstandsmeter in te schakelen.
2. Houd de MODE-knop ingedrukt.
   • U kunt nu de meetweergavemodus wijzigen.
3. De instelling schakelt telkens wanneer u op de PWR-knop drukt.


• Als u de MODE-knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet bedient, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-bystand.
• De instelling wordt opgeslagen, zelfs wanneer de laserafstandsmeter is uitgeschakeld.

De afstandsweergave-eenheid wijzigen (F2)

Selecteer voor de weergave-eenheid van de meetresultaten YD (yards) of m (meters). De standaard fabrieksinstelling is YD (yards).

1. Druk op de PWR-knop om de laserafstandsmeter in te schakelen.
2. Houd de MODE-knop ingedrukt.
3. Druk eenmaal op de MODE-knop.
   • U kunt nu de afstandsweergave-eenheid wijzigen.
4. De instelling schakelt telkens wanneer u op de PWR-knop drukt.

   • Als u op de MODE-knop drukt of de knoppen ongeveer 8 seconden niet bedient, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar de stand-bystand.
   • De instelling wordt opgeslagen, zelfs wanneer de laserafstandsmeter is uitgeschakeld.

Meting

Bedieningselementen, aanpassingen of gebruik van andere procedures dan die hierin zijn gespecificeerd, kunnen negatieve effecten of schade aan uw gezondheid veroorzaken als gevolg van laserstraling.

• Controleer vóór het meten of elke menu-instelling klopt. Raadpleeg "Navigeren door de menu's" voor menu-details en het wijzigen van de instellingen.

De focus van het interne display aanpassen

Als het interne display moeilijk te zien is, past u de focus aan met de volgende procedure.

1. Druk op de PWR-knop om de stroom in te schakelen.
2. Kijk door de oculair en draai aan de dioptrie-instelring totdat het interne display scherp is.

Meten

1. Druk op de PWR-knop om de stroom in te schakelen.
   • Als u de knop ongeveer 8 seconden niet bedient, wordt de stroom automatisch uitgeschakeld.

     Direct na het inschakelen

2. Richt op het doel. Plaats het midden van het doelmarkering op het doel.

3. Druk op de PWR-knop om te meten. Na de meting wordt het resultaat ongeveer 8 seconden weergegeven en wordt de stroom automatisch uitgeschakeld. Druk op de PWR-knop terwijl de stroom is ingeschakeld om opnieuw te meten.

Na de meting wordt het resultaat ongeveer 8 seconden weergegeven en wordt de stroom automatisch uitgeschakeld.
Druk op de PWR-knop terwijl de stroom is ingeschakeld om opnieuw te meten.

Enkele meting

Als u eenmaal op de PWR-knop drukt, start u een enkele meting en worden de resultaten weergegeven.

• Als de meting mislukt, wordt de meting automatisch gedurende maximaal 4 seconden voortgezet totdat er resultaten zijn verkregen. De meting stopt wanneer deze succesvol is, zelfs binnen ongeveer 4 seconden.

  Voorbeeld van weergave van gemeten afstand

  Voorbeeld van mislukte meting

Continue meting

Houd de PWR-knop ingedrukt om een continue meting te starten tot ongeveer 8 seconden. Tijdens de meting wordt het gemeten resultaat achtereenvolgens weergegeven terwijl de laserstralingsmarkering knippert. Als u uw vinger van de knop haalt, stopt de continue meting.

* Als de meting mislukt, wordt de meting automatisch gedurende maximaal 4 seconden voortgezet totdat er resultaten zijn verkregen.

Bij het meten van een vlaggenstok op een golfbaan
Blijf de vlaggenstok in het midden van het doelmarkering richten met de continue meetfunctie om de effecten van handbewegingen te minimaliseren.

Technische opmerkingen

Specificaties

• De specificaties van het product worden mogelijk niet gehaald, afhankelijk van de vorm, oppervlaktestructuur en aard van het doelobject en/of de weersomstandigheden.

^*1 Onder de meetomstandigheden van Nikon.
^*2 Dit product is equivalent aan JIS/IEC-beschermingsklasse 4 (IPX4) (onder de testomstandigheden van Nikon). Deze classificatie garandeert niet de waterbestendigheid van het apparaat of dat het onder alle omstandigheden vrij zal zijn van schade of problemen. Neem het volgende in acht bij gebruik:

• Gebruik of houd het product niet in stromend water.
• Als er vocht wordt aangetroffen op beweegbare onderdelen van dit product, stop dan met het gebruik van het product en veeg het af.

Levensduur van de batterij

Ongeveer 20.000 keer (bij ongeveer 20°C (68°F))
Dit cijfer kan verschillen afhankelijk van omstandigheden zoals temperatuur en andere factoren. Gebruik dit uitsluitend als richtlijn.

• De batterij die bij deze Nikon Laser Rangefinder is geleverd, is bedoeld voor het controleren van de werking. Door natuurlijke elektrische ontlading zal de levensduur van deze batterij waarschijnlijk korter zijn dan hierboven vermeld.

Probleemoplossing/Reparatie

• Als dit product niet naar verwachting functioneert, raadpleeg dan de onderstaande lijst voordat u contact opneemt met uw lokale dealer of de winkel waar u het hebt gekocht.
• Als er een probleem is met het product.

• Als u een reparatie nodig heeft, neem dan contact op met uw lokale dealer of de winkel waar u het product hebt gekocht.
  Niet repareren of demonteren. Dit kan leiden tot een ernstig incident.
  Houd er rekening mee dat Nikon niet verantwoordelijk is voor enige directe of indirecte schade als de gebruiker probeert het product te repareren of te demonteren.
